System Diagram

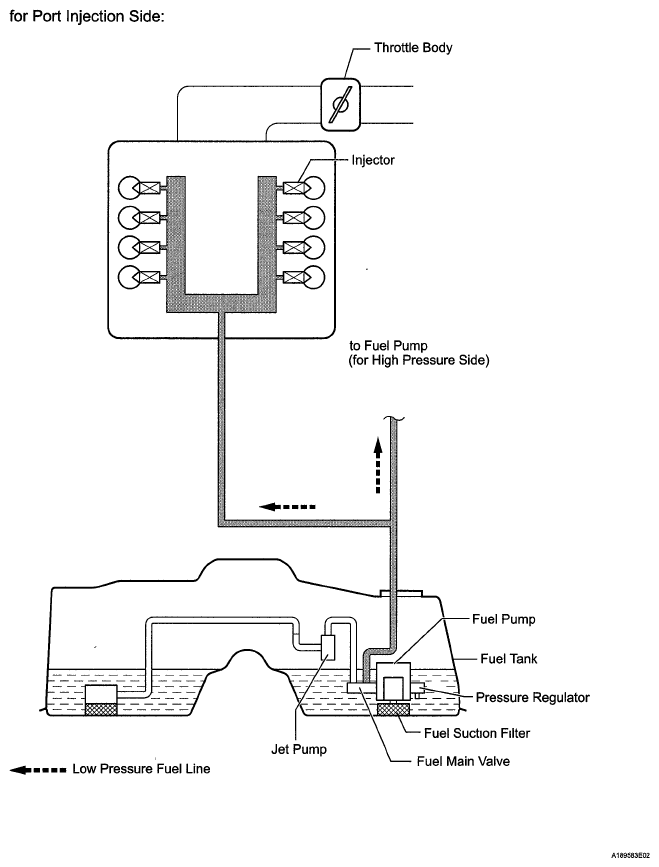

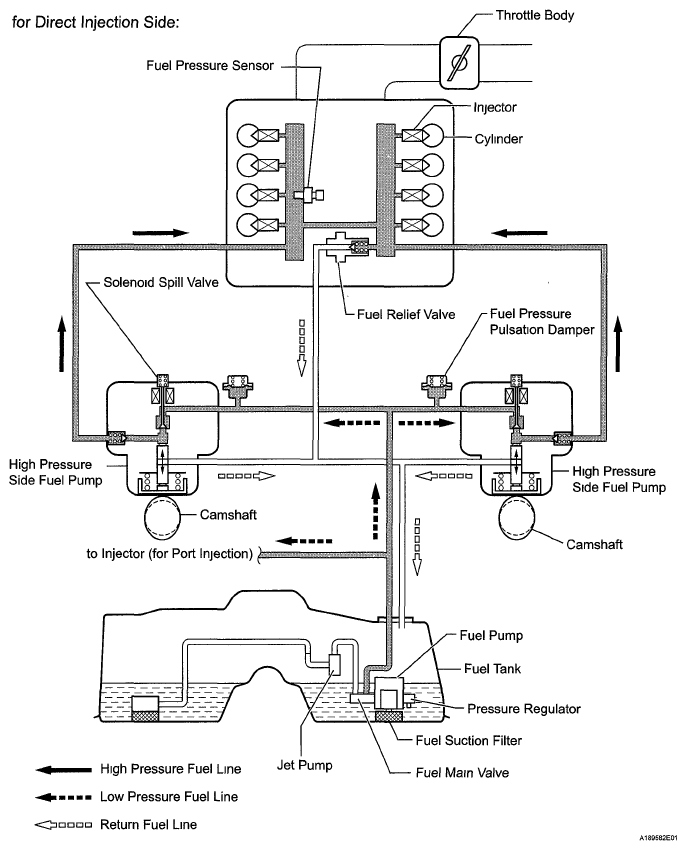

- FUEL FLOW DIAGRAM
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

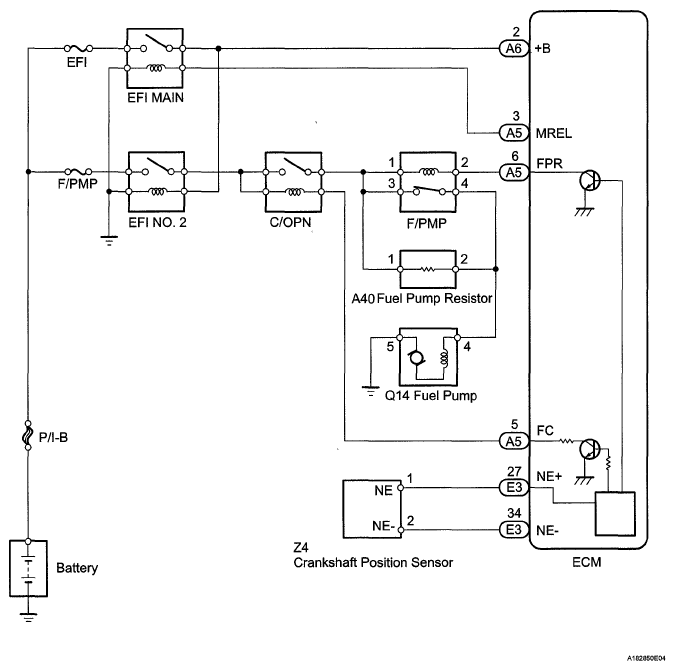

- ELECTRICAL CONTROL DIAGRAM
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

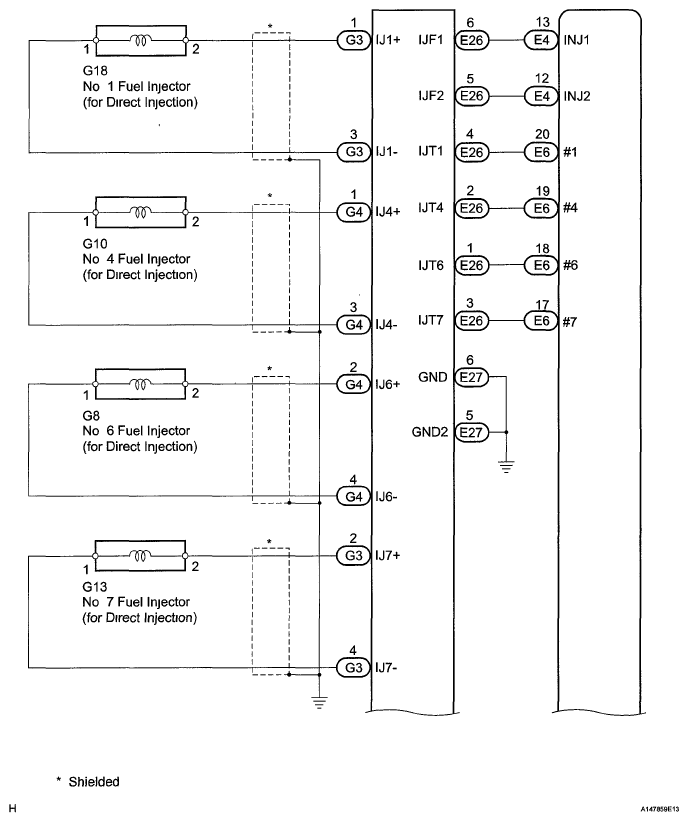

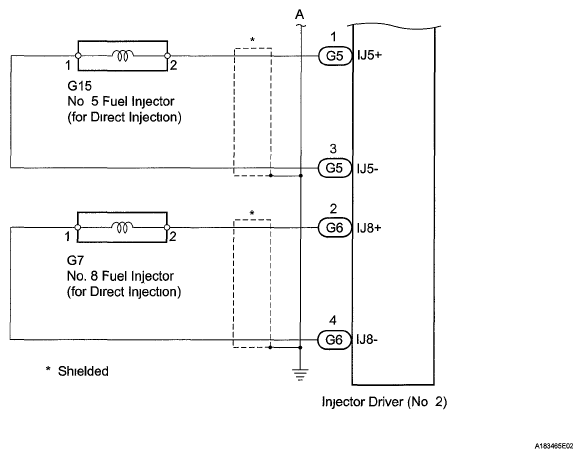

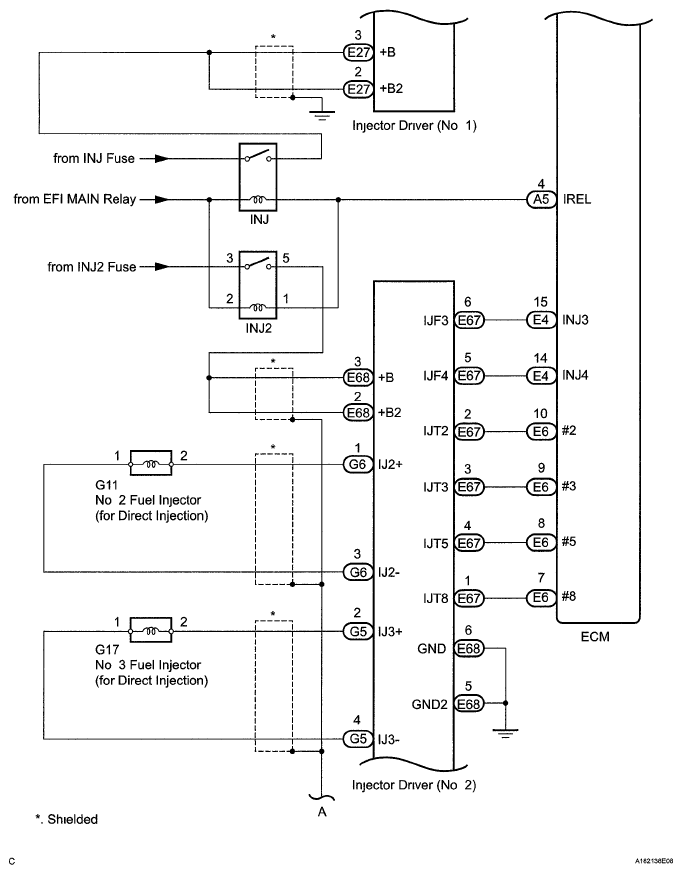

- HIGH PRESSURE SIDE (DIRECT INJECTION SIDE) FUEL SYSTEM WIRING DIAGRAM
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
- FUEL PRESSURE SENSOR AND PORT INJECTION SIDE FUEL SYSTEM WIRING DIAGRAM
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
- LOW PRESSURE SIDE FUEL SYSTEM WIRING DIAGRAM
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

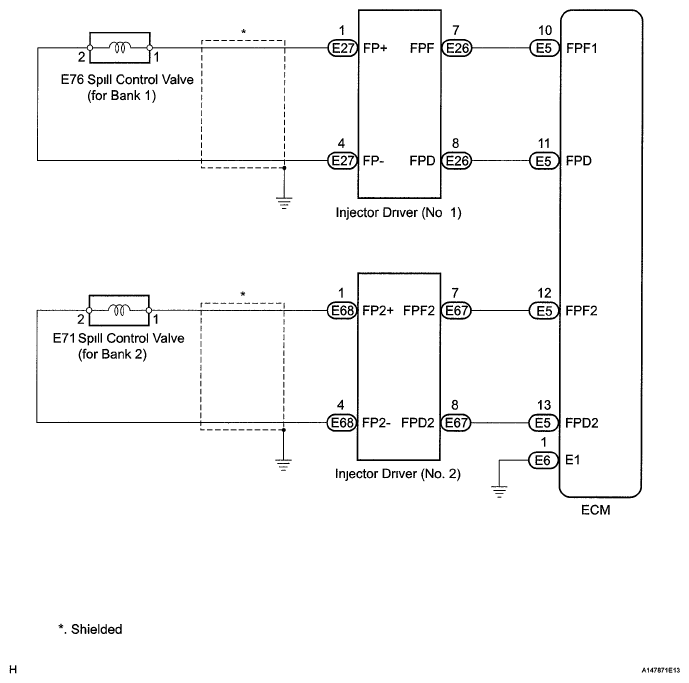

- INJECTOR DRIVER WIRING DIAGRAM
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
