Pattern Select Switch Circuit: Wiring Diagram

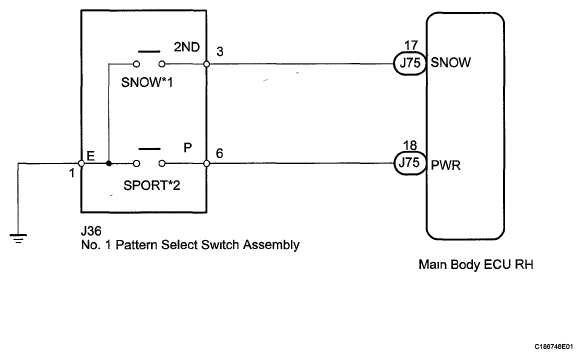

Fig 1: Pattern Select Switch - Wiring Diagram
G05750803Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

HINT:
