System Diagram

Communication table

COMMUNICATION TABLE

Transmitter Receiver Signal Line
Multi-display Air conditioning amplifier Rear defogger switch signal CAN
Integration control and panel* Air conditioning amplifier Rear defogger switch signal CAN
Air conditioning amplifier Front light ECU (Front controller) Rear defogger switch signal CAN
HINT:
*: w/o Multi-display

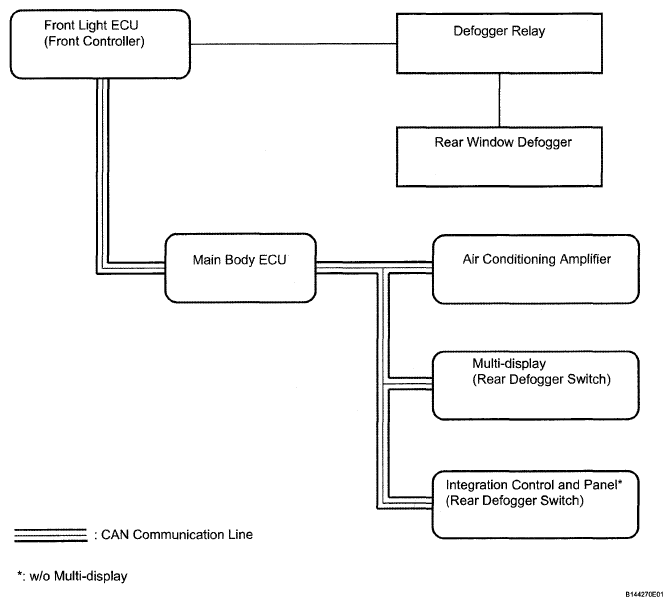

Fig 1: Identifying Window Defogger System Diagram
G04952239Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
