Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location |
|---|---|
| Center Junction Block J/B No. 3 | Right side of dash. See Figure. |
| Center Junction Block J/B No. 4 | Right side of dash. See Figure. |
| Center Junction Block J/B No. 5 | Left side of dash. See Figure. |
| Driver Side J/B | Left end of dash. See Figure. |
| Engine Room J/B No. 2 | Right side of engine compartment. See Figure. |
| Engine Room R/B No. 1 | Right rear of engine compartment. See Figure. |
| Engine Room R/B No. 2 | Right side of engine compartment. See Figure. |
| Engine Room R/B No. 4 | Left rear of engine compartment. See Figure. |
| Engine Room R/B No. 5 | Right front of engine compartment. See Figure. |

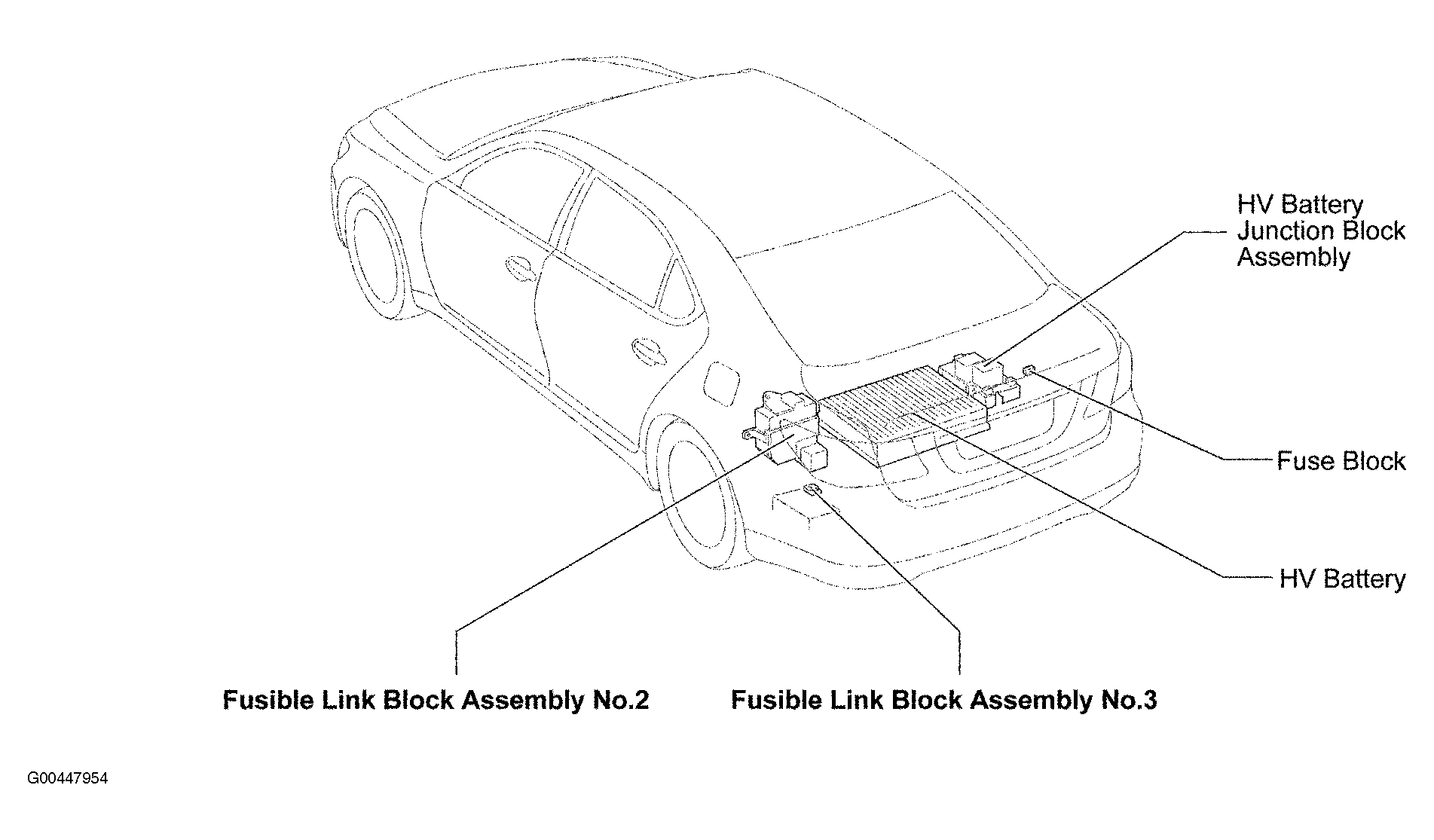

| Fuse Block (Hybrid Vehicle Converter) | Right side of luggage compartment. See Figure. |
| Fusible Link Block Assembly No. 1 | Right rear of engine compartment. See Figure. |
| Fusible Link Block Assembly No. 2 | Base of left "C" pillar. See Figure. |
| Fusible Link Block Assembly No. 3 | Left rear of luggage compartment. See Figure. |
| HV Battery Junction Block Assembly | Right rear of vehicle chassis. See Figure. |
| Luggage Room J/B | Left side of luggage compartment. See Figure. |
| Passenger Side J/B | Right end of dash. See Figure. |
| R/B No. 3 | Left rear of engine compartment. See Figure. |
