Control Units
CONTROL UNITS LOCATION
| Component | Location |
|---|---|

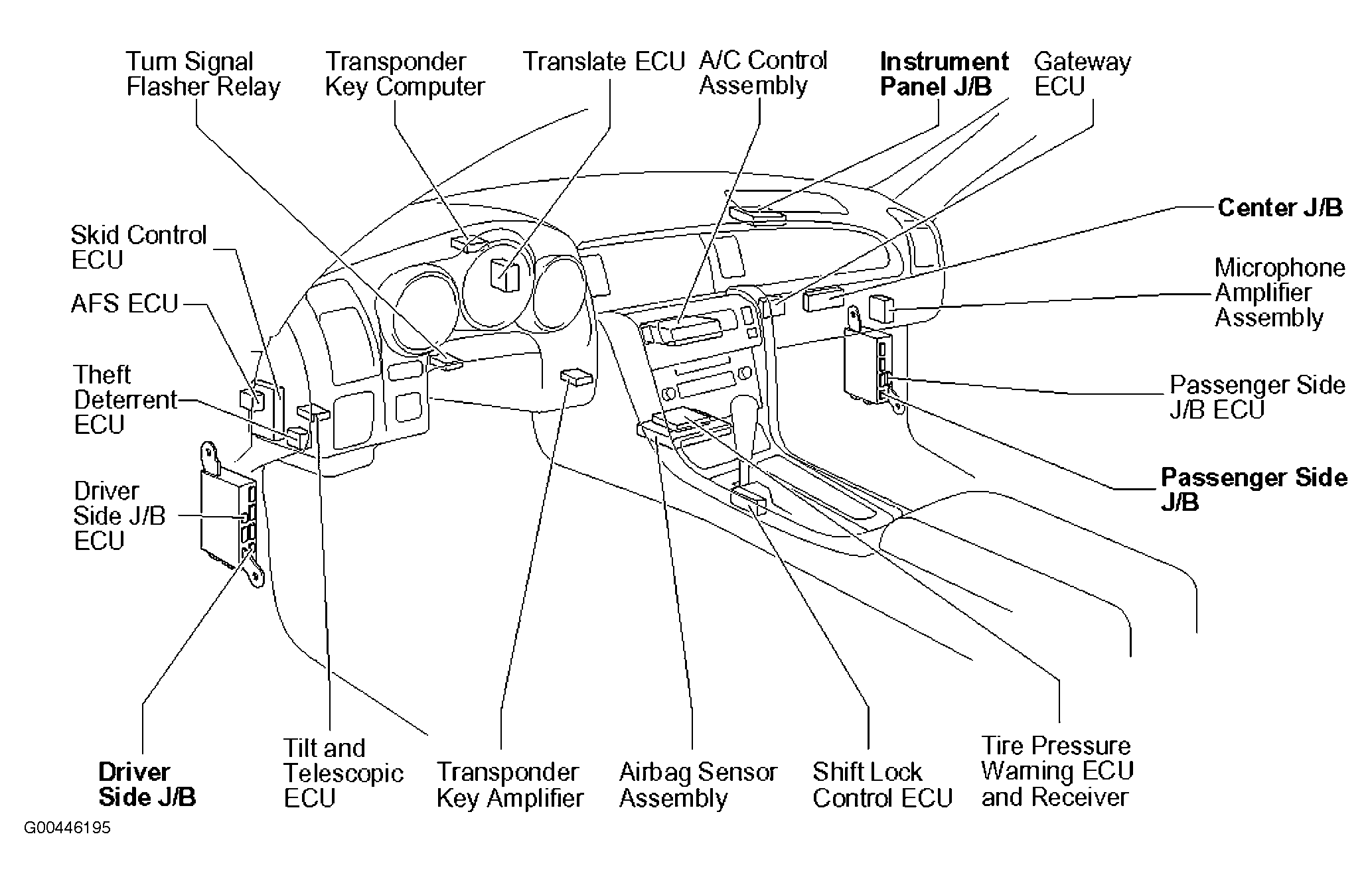

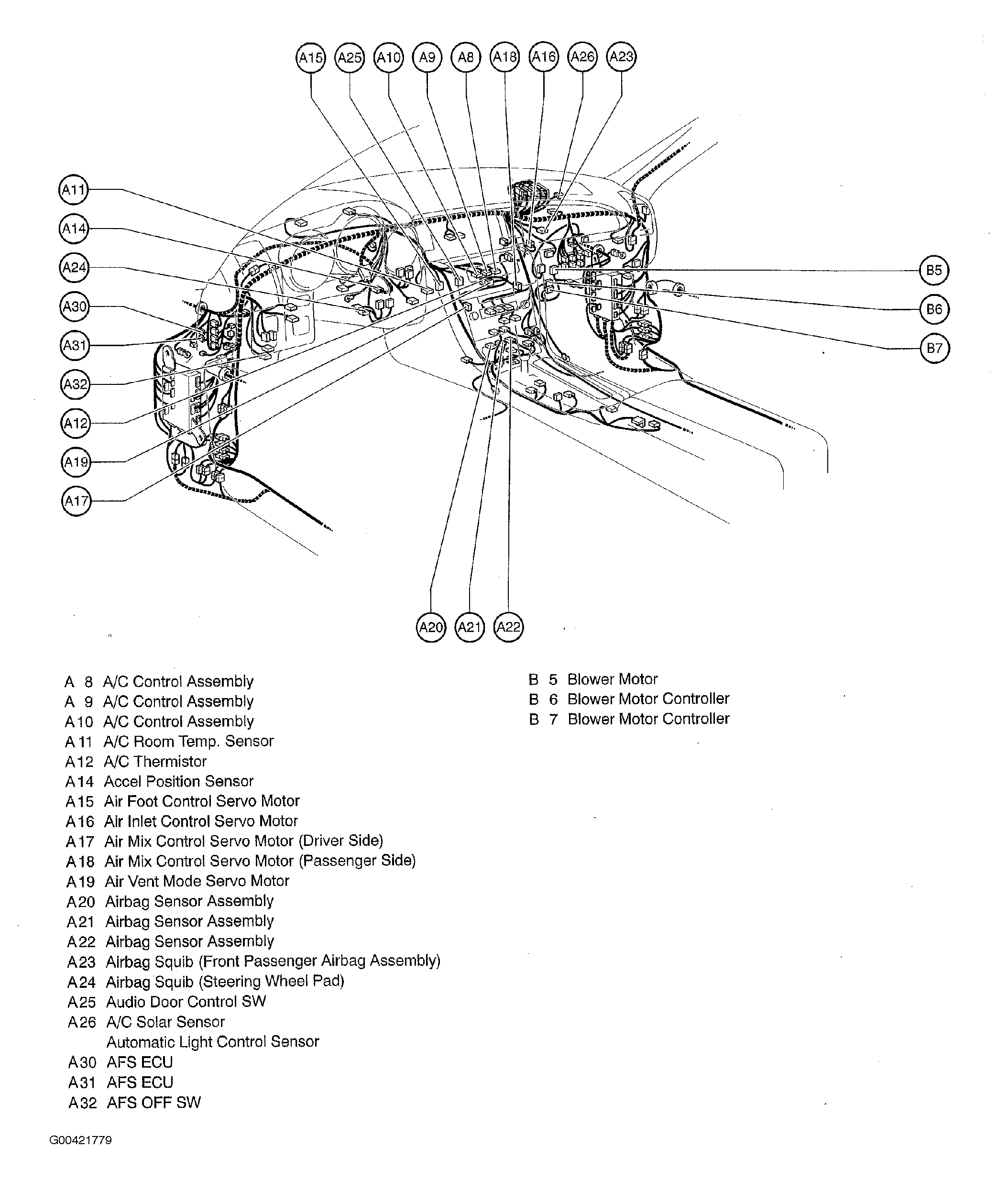

| A/C Control Assembly | Center of dash. See Figure. |
| AFS ECU | Left end of dash. See Figure. |
| Airbag Sensor Assembly | Under center console. See Figure. |
| Blower Motor Controller | Right side of dash. See Figure. |

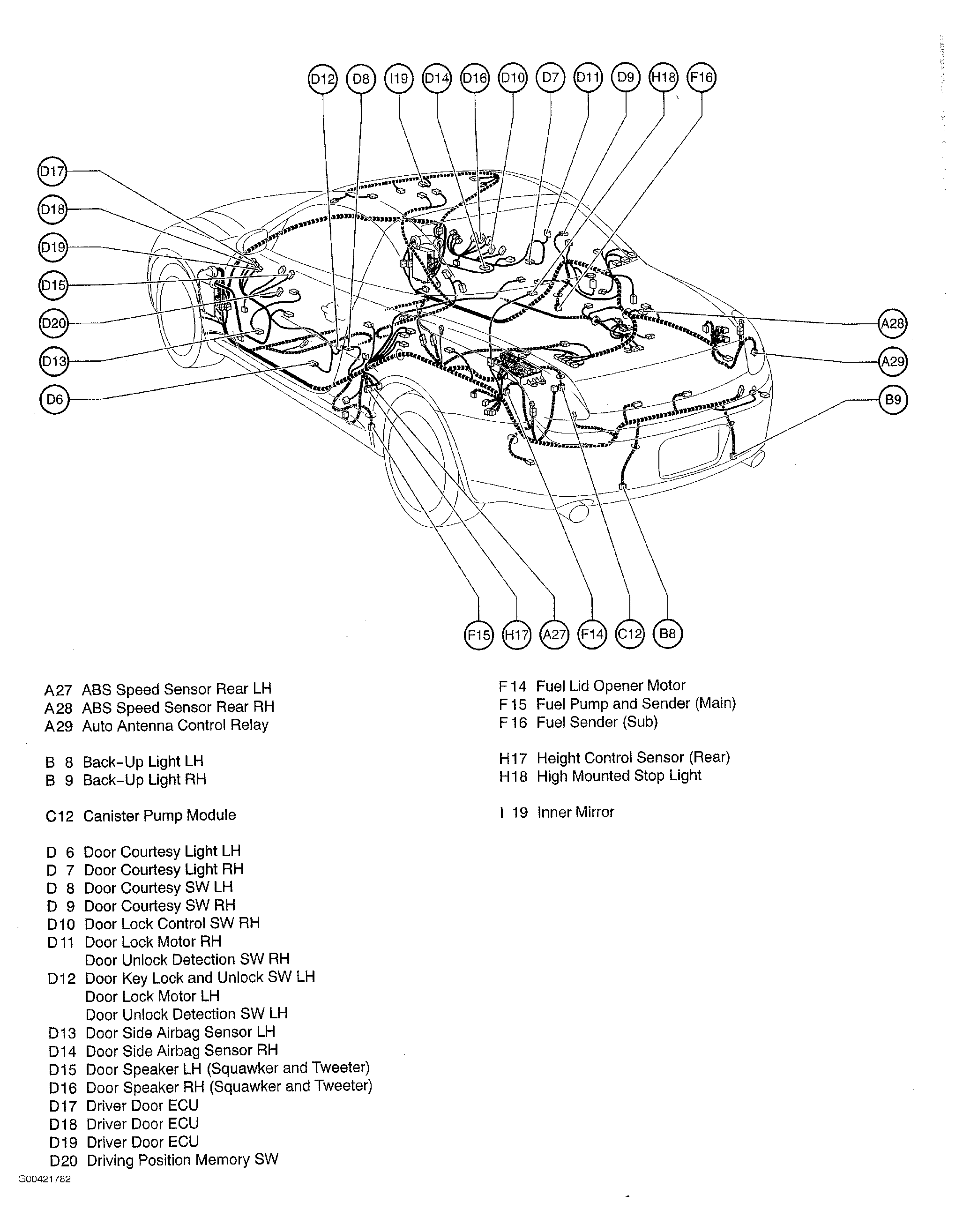

| Canister Pump Module | Rear of vehicle chassis. See Figure. |
| Cooling Fan ECU | Front of engine compartment. See Figure. |
| Driver Door ECU | Driver's door. See Figure. |
| Driver Side J/B ECU | Left kick panel. See Figure. |
| Engine Control Module | Left side of engine compartment. See Figure. |
| Front Controller | Engine room No. 2 R/B. See Figure. |
| Gateway ECU | Right side of dash. See Figure. |
| Luggage Room J/B ECU | Left rear of luggage compartment. See Figure. |
| Navigation ECU | Right rear of luggage compartment. See Figure. |

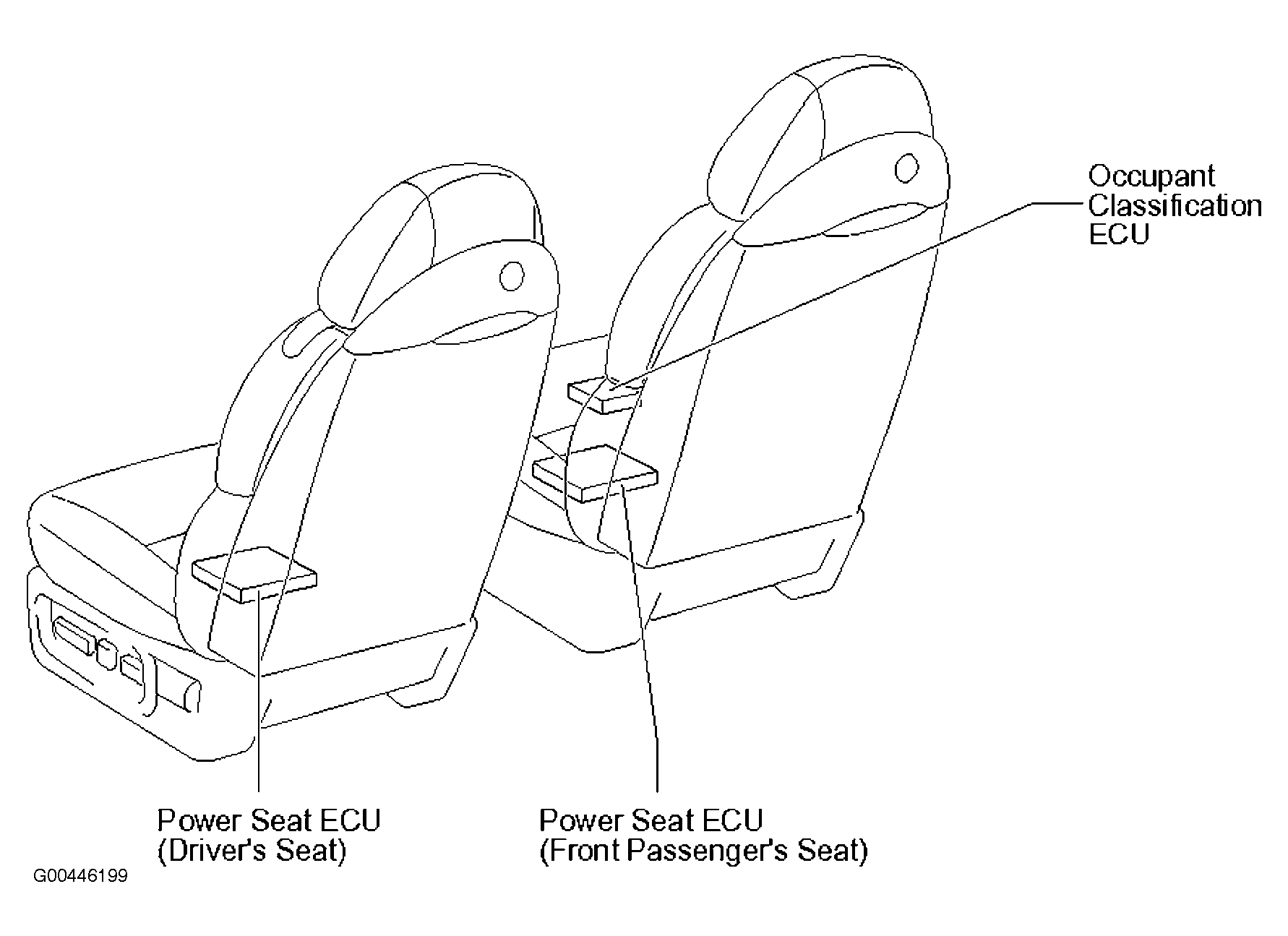

| Occupant Classification ECU | Under front passenger's seat. See Figure. |
| Passenger Door ECU | Front passenger's door. See Figure. |
| Passenger Side J/B ECU | Right kick panel. See Figure. |
| Power Seat ECU (Driver's Seat) | Under driver's seat. See Figure. |
| Power Seat ECU (Front Passenger's Seat) | Under front passenger's seat. See Figure. |
| Seat Heater Controller (Driver's) | Under driver's seat. See Figure. |
| Seat Heater Controller (Passenger's) | Under front passenger's seat. See Figure. |

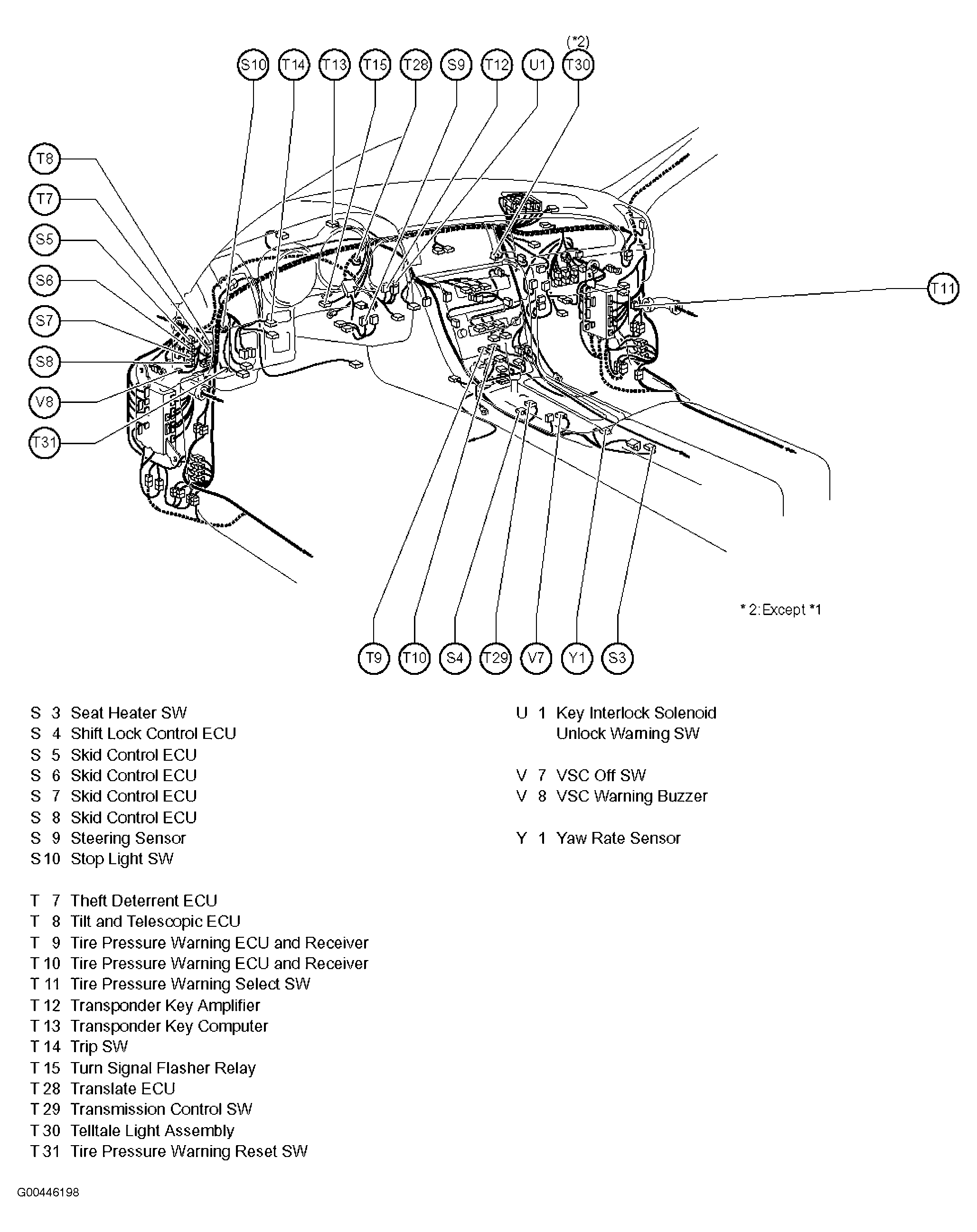

| Shift Lock Control ECU | Under center console. See Figure. |
| Skid Control ECU | Left end of dash. See Figure. |
| Sliding Roof Control ECU | Left rear of luggage compartment. See Figure. |
| Theft Deterrent ECU | Left end of dash. See Figure. |
| Tilt & Telescopic ECU | Left end of dash. See Figure. |
| Tire Pressure Warning ECU & Receiver | Center of dash. See Figure. |
| Translate ECU | Left side of dash. See Figure. |
| Transponder Key Computer | Left side of dash. See Figure. |
