Components [10/2017 - 10/2020]

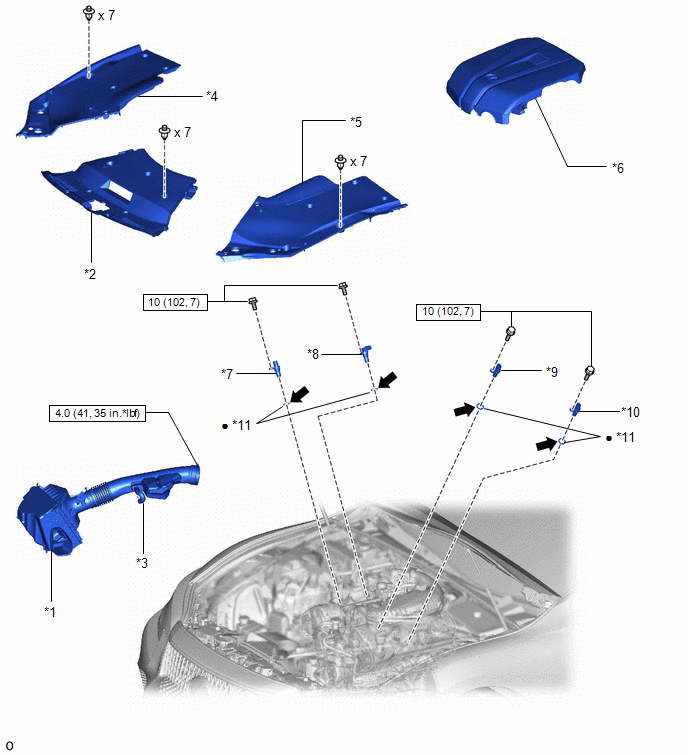

Fig 1: Camshaft Position Sensor Replacement Components With Torque Specifications [10/2017 - 10/2020]
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | AIR CLEANER WITH AIR CLEANER HOSE | *2 | LOWER RADIATOR AIR DEFLECTOR |
| *3 | NO. 2 PCV HOSE | *4 | RADIATOR COVER PLATE |
| *5 | UPPER RADIATOR SUPPORT SEAL | *6 | V-BANK COVER SUB-ASSEMBLY |
| *7 | VVT SENSOR (for Intake Side of Bank 1) | *8 | VVT SENSOR (for Exhaust Side of Bank 1) |
| *9 | VVT SENSOR (for Intake Side of Bank 2) | *10 | VVT SENSOR (for Exhaust Side of Bank 2) |
| *11 | O-RING | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Engine oil | - | - |
