Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

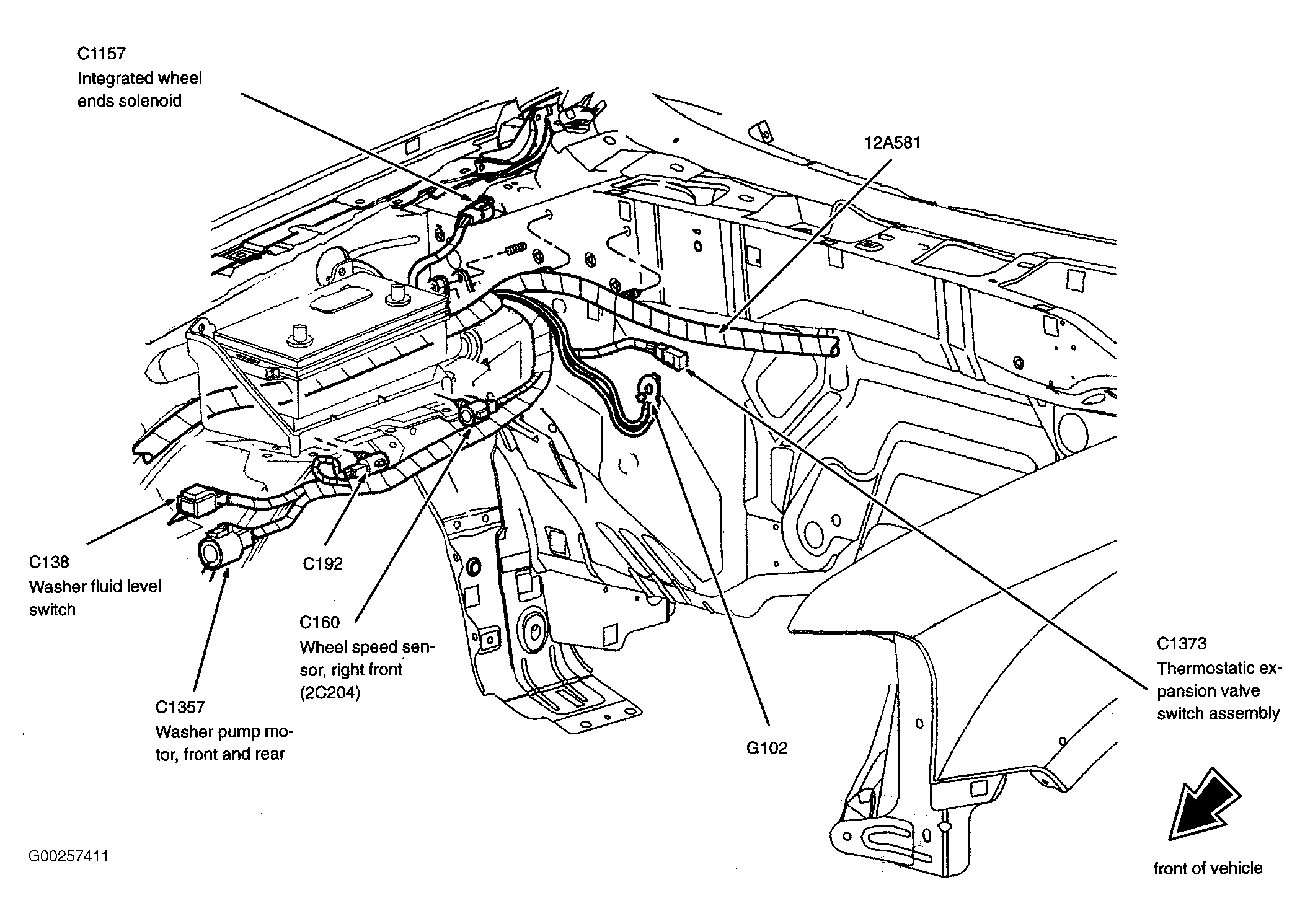

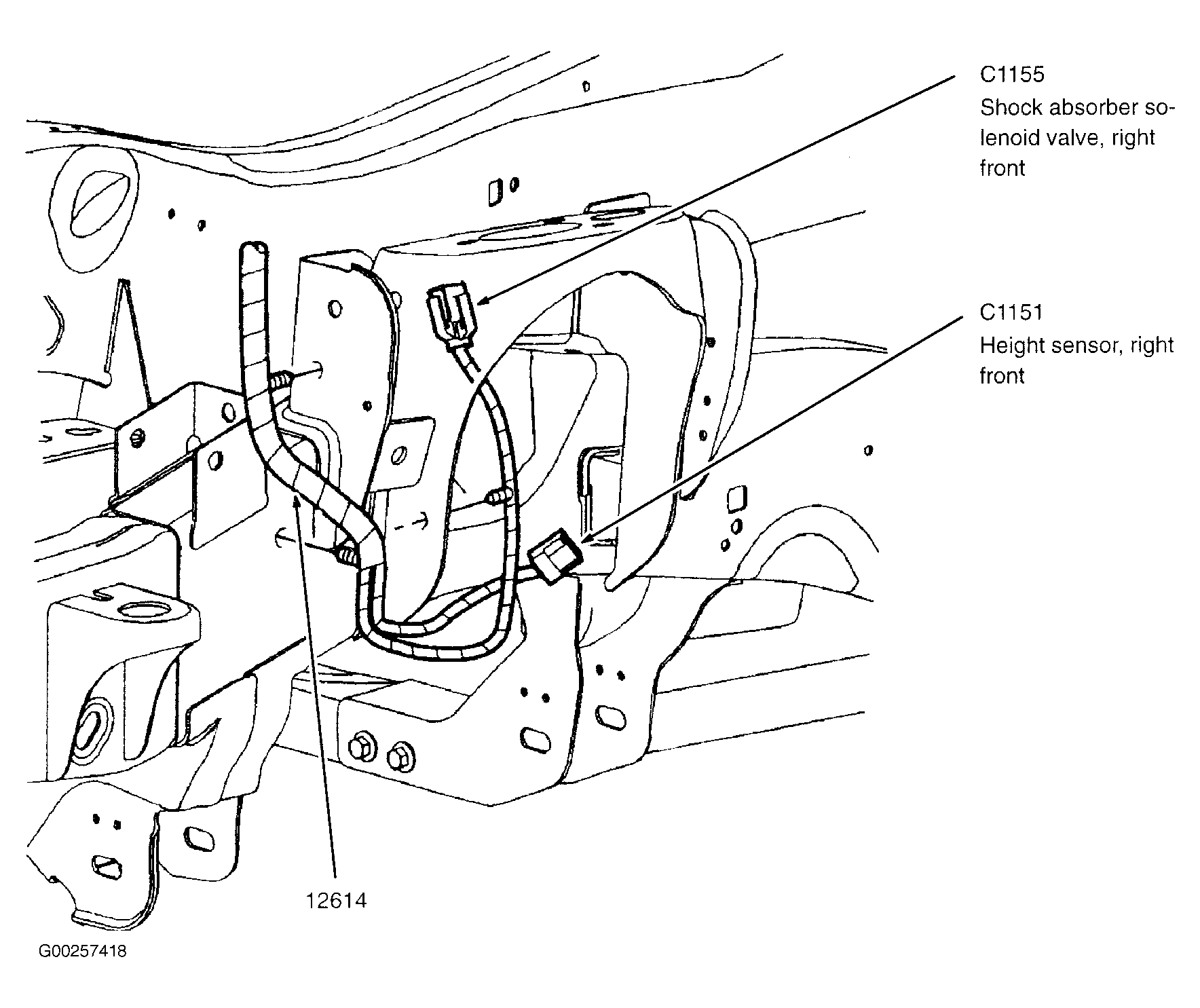

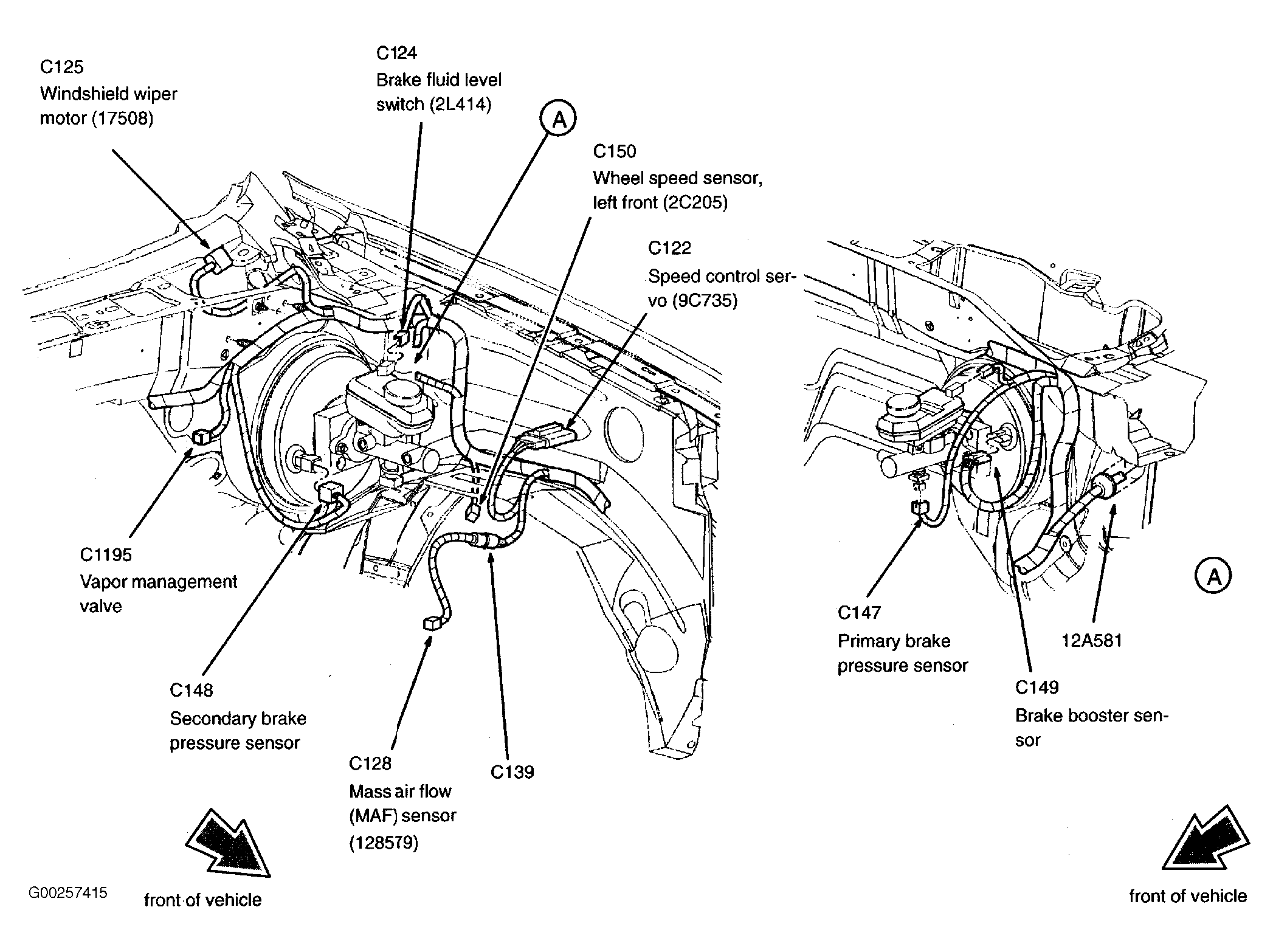

Fig 1: Right Front Of Engine Compartment
Courtesy of FORD MOTOR CO.

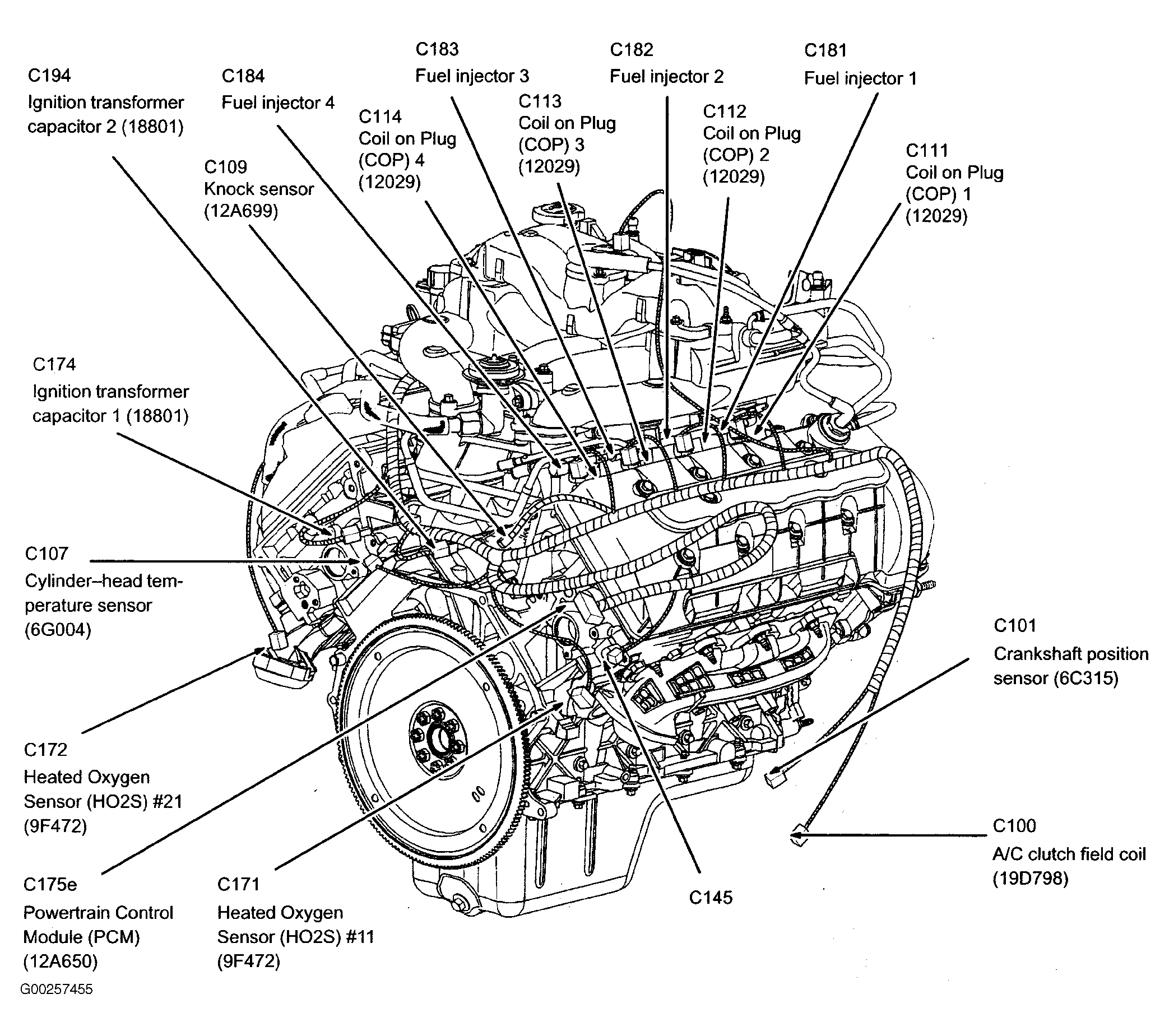

Fig 2: Right Front Of Engine Compartment
Courtesy of FORD MOTOR CO.
Fig 3: Right Side Of Engine Compartment
Courtesy of FORD MOTOR CO.
Fig 4: Right Rear Of Engine Compartment
Courtesy of FORD MOTOR CO.
Fig 5: Right Rear Of Engine Compartment
Courtesy of FORD MOTOR CO.
Fig 6: Right Side Of Engine Compartment
Courtesy of FORD MOTOR CO.

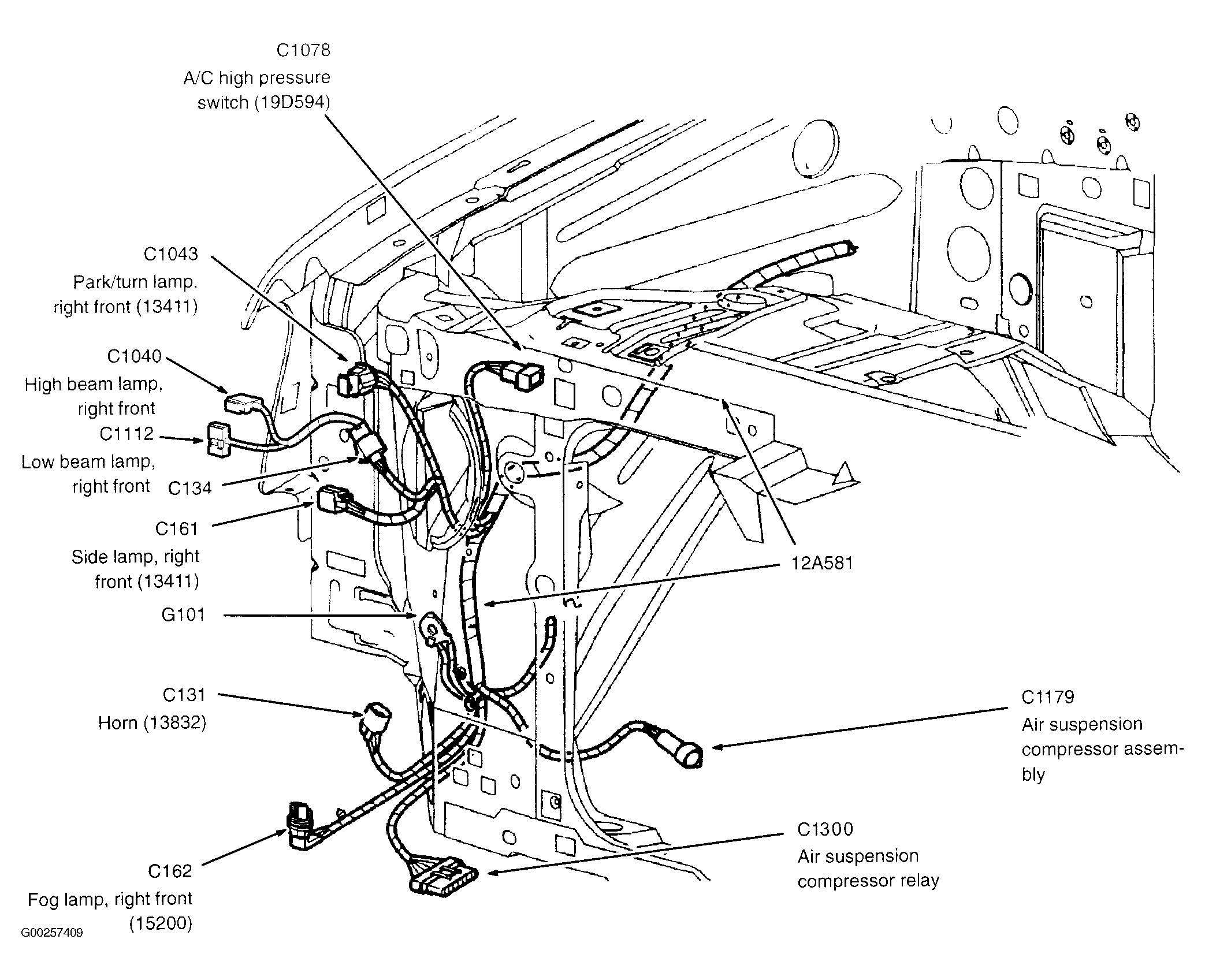

Fig 7: Left Side Of Engine Compartment
Courtesy of FORD MOTOR CO.
Fig 8: Left Side Of Engine Compartment
Courtesy of FORD MOTOR CO.

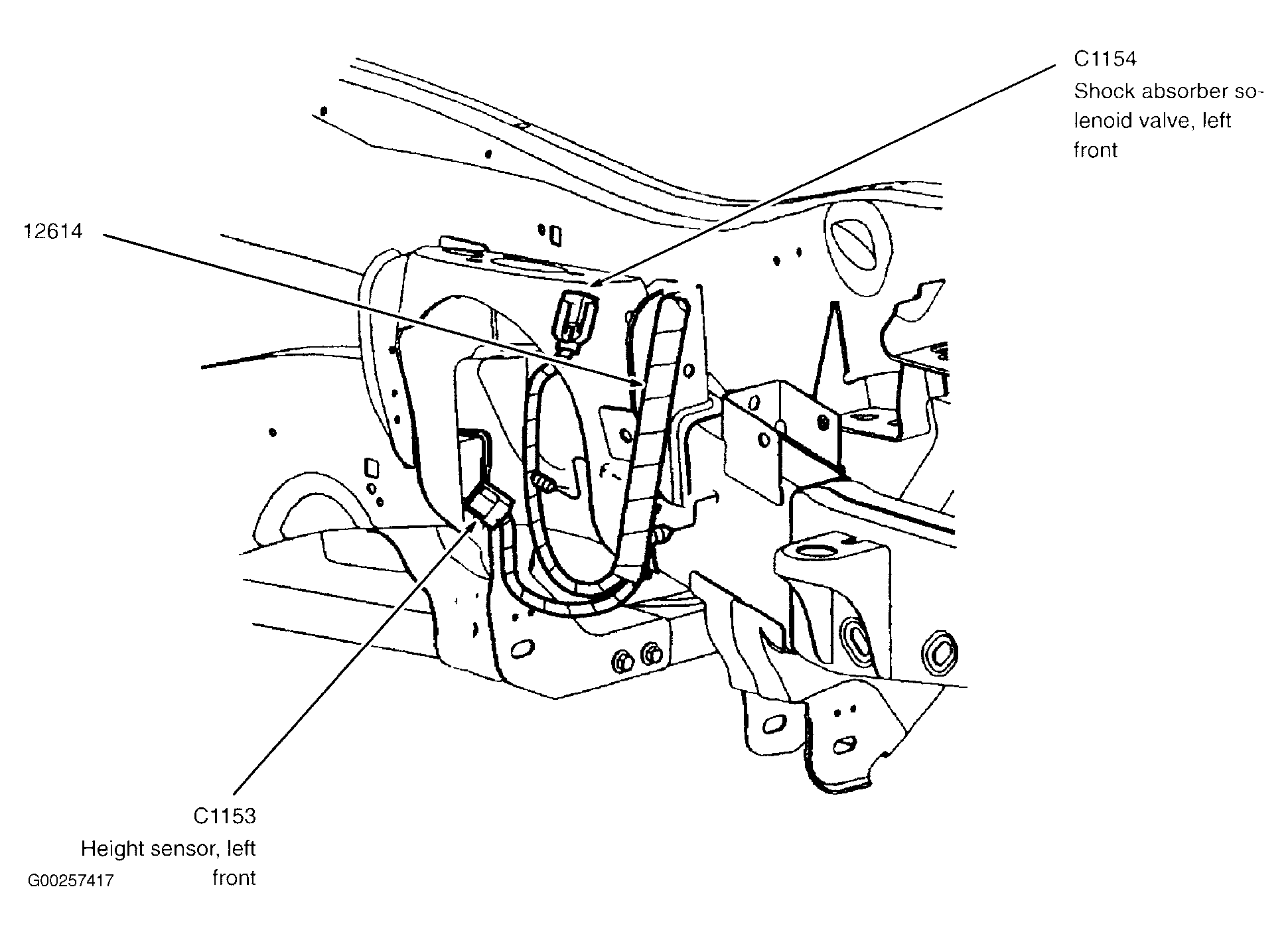

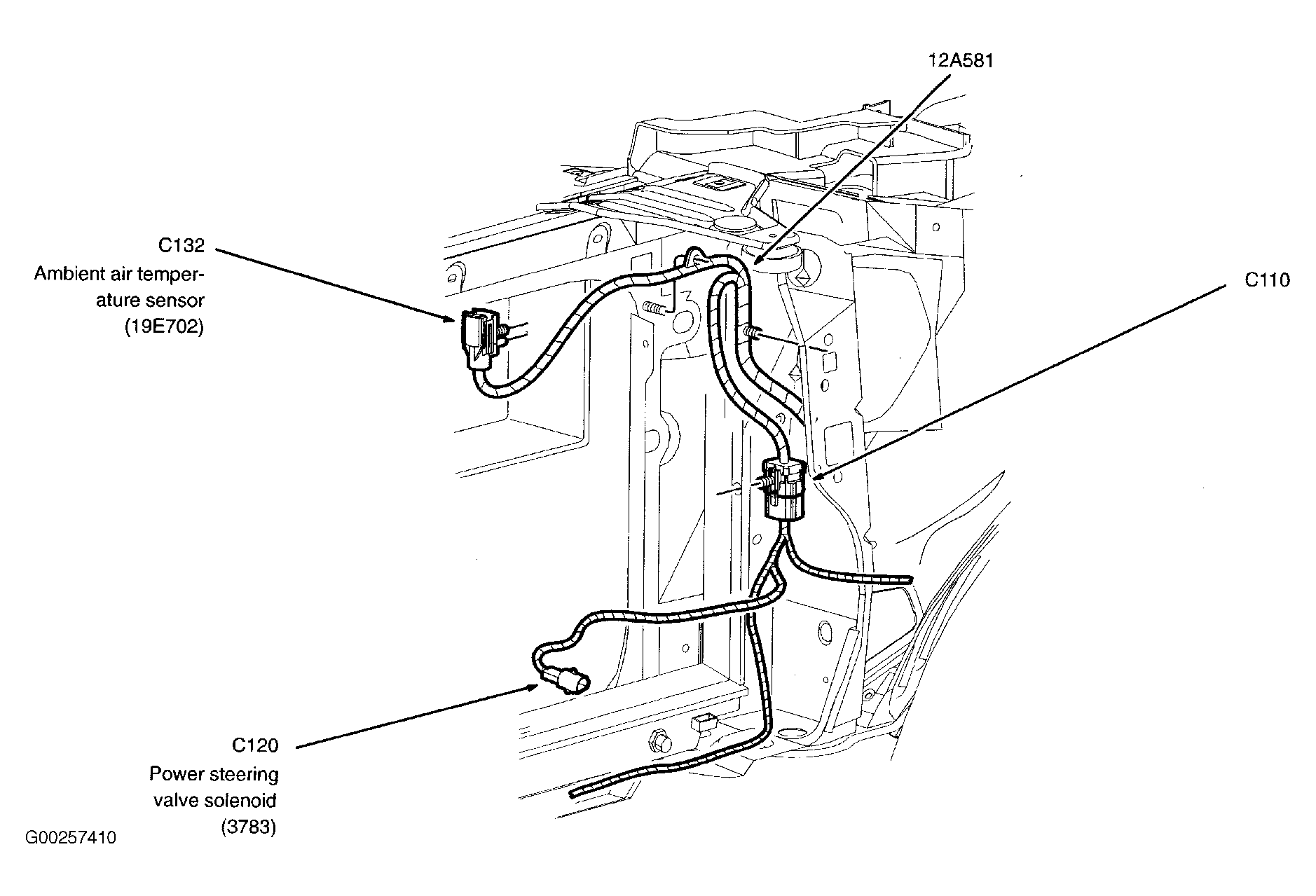

Fig 9: Left Front Of Vehicle
Courtesy of FORD MOTOR CO.
Fig 10: Right Front Of Vehicle
Courtesy of FORD MOTOR CO.

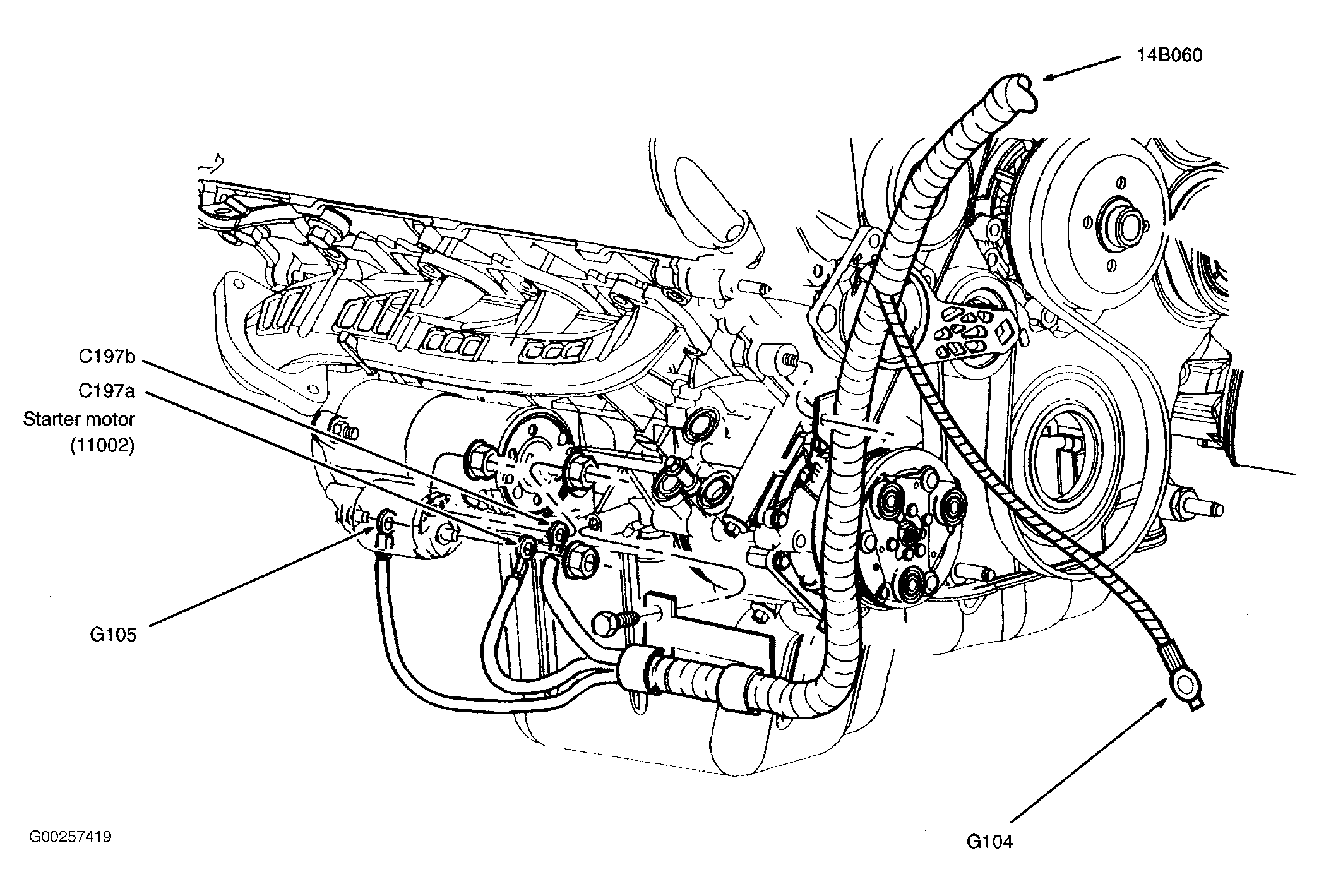

Fig 11: Lower Right Side Of Engine
Courtesy of FORD MOTOR CO.

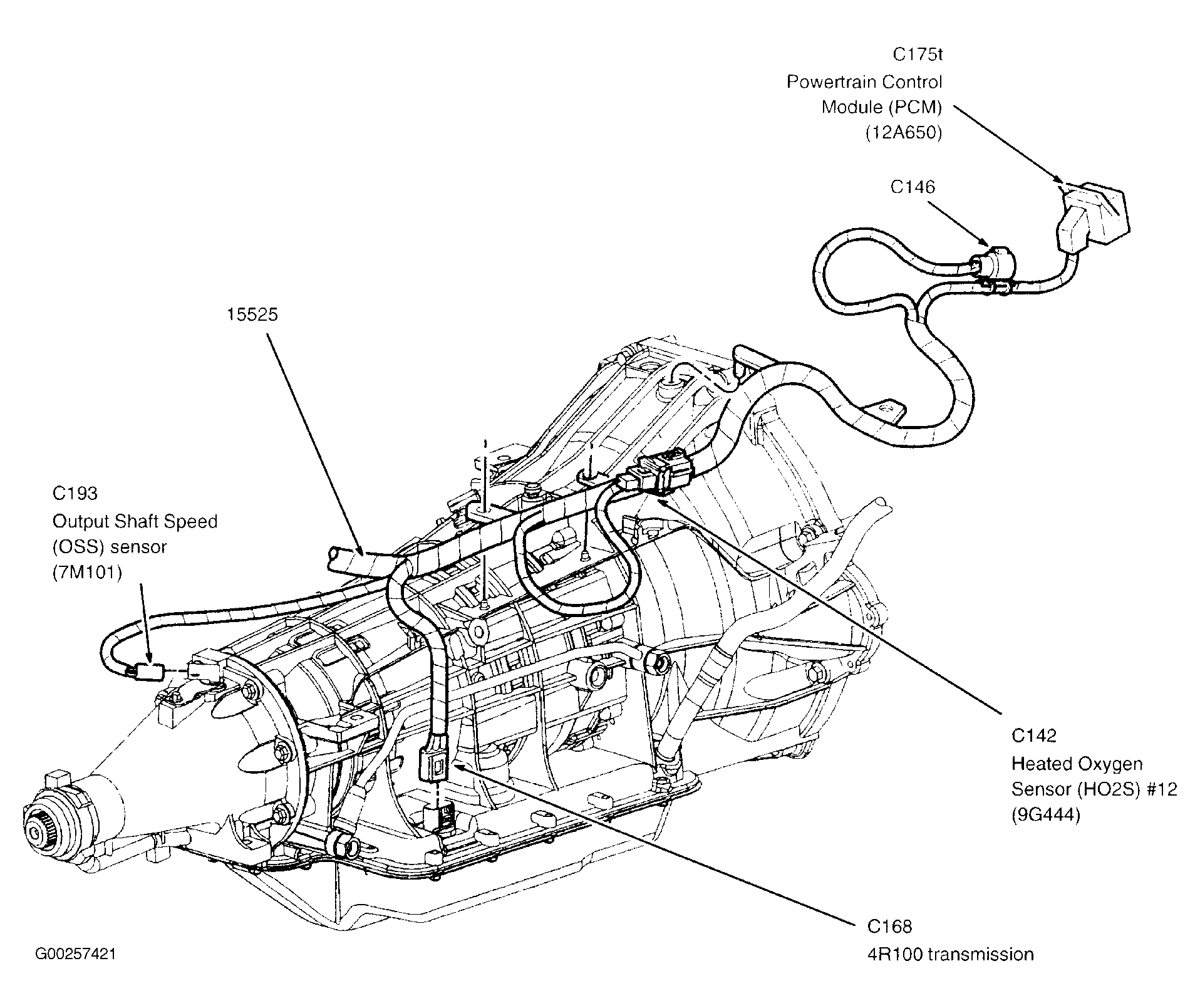

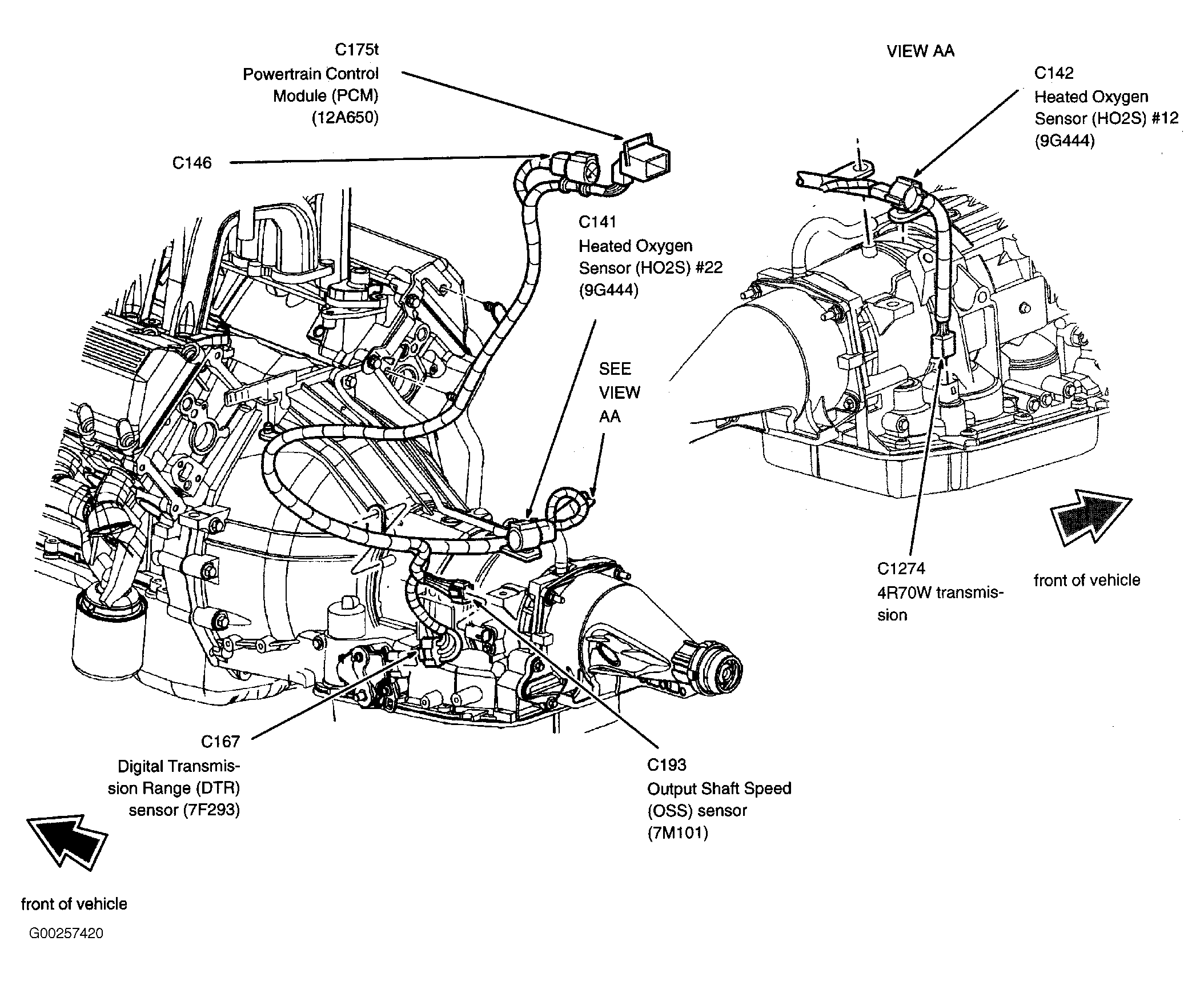

Fig 12: 4R70W Transmission
Courtesy of FORD MOTOR CO.
Fig 13: Right Side Of 4R100 Transmission
Courtesy of FORD MOTOR CO.
Fig 14: Left Side Of 4R100 Transmission
Courtesy of FORD MOTOR CO.
Fig 15: Right Kick Panel
Courtesy of FORD MOTOR CO.
Fig 16: Right Front Door
Courtesy of FORD MOTOR CO.
Fig 17: Left Kick Panel
Courtesy of FORD MOTOR CO.
Fig 18: Left Side Of Dash
Courtesy of FORD MOTOR CO.

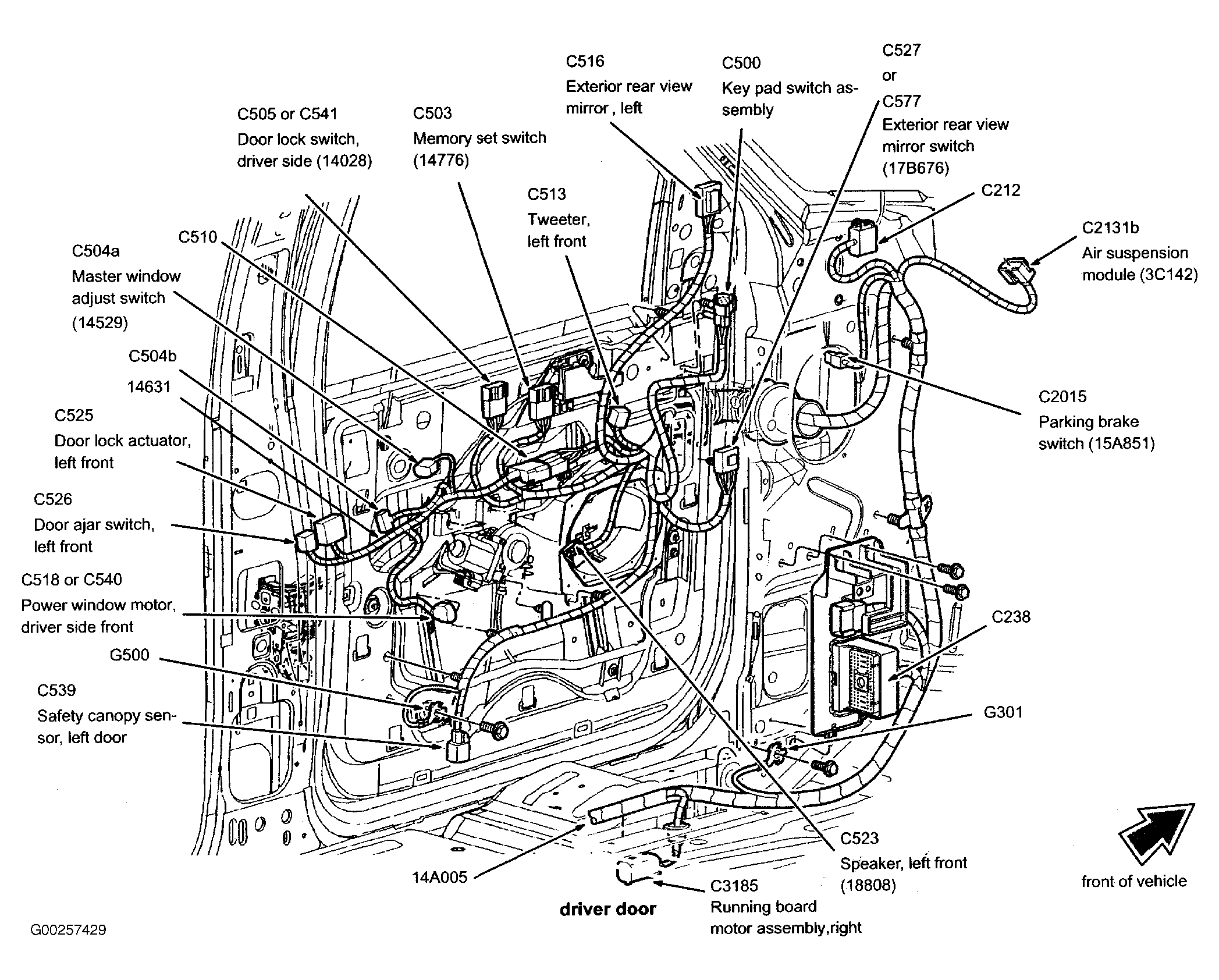

Fig 19: Driver Door
Courtesy of FORD MOTOR CO.
Fig 20: Front Vehicle Floor
Courtesy of FORD MOTOR CO.

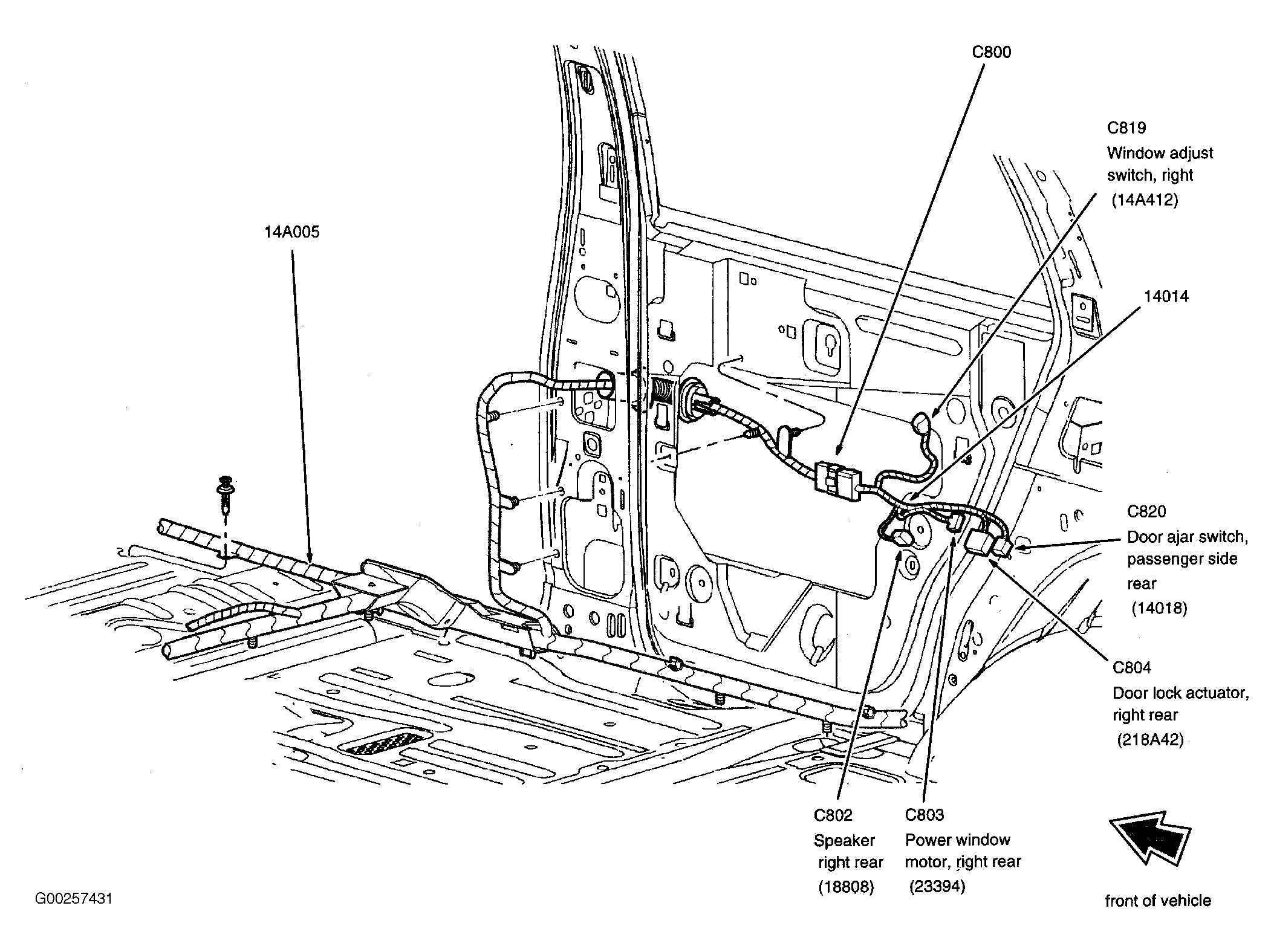

Fig 21: Right Rear Door
Courtesy of FORD MOTOR CO.
Fig 22: Left Rear Door
Courtesy of FORD MOTOR CO.
Fig 23: Left Rear Wheelwell Area
Courtesy of FORD MOTOR CO.
Fig 24: Left Rear Wheelwell Area
Courtesy of FORD MOTOR CO.
Fig 25: Left Rear Quarterpanel
Courtesy of FORD MOTOR CO.
Fig 26: Right Rear Wheelwell Area
Courtesy of FORD MOTOR CO.

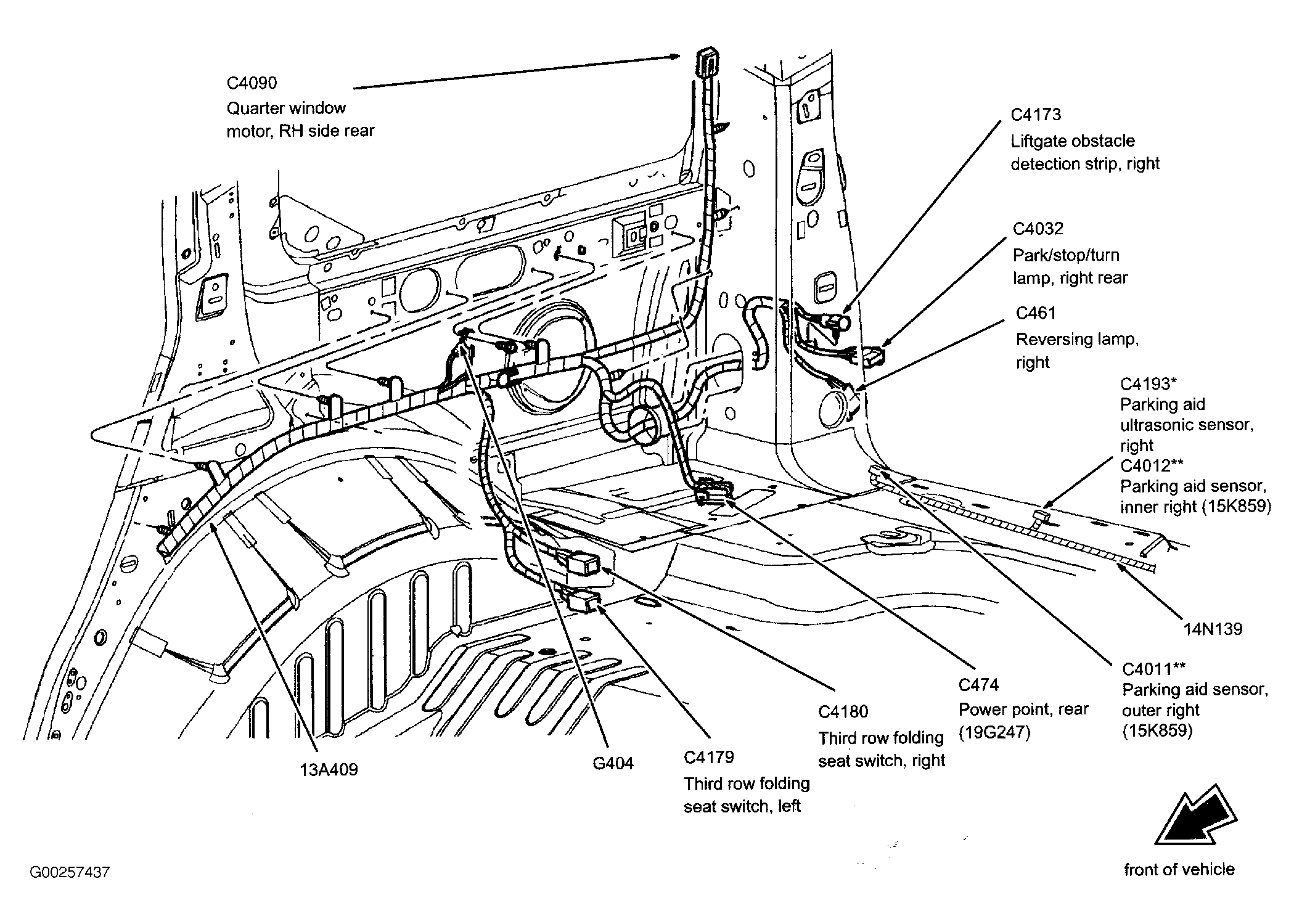

Fig 27: Right Rear Quarterpanel
Courtesy of FORD MOTOR CO.
Fig 28: Right Rear Quarterpanel
Courtesy of FORD MOTOR CO.
Fig 29: Right Rear Wheelwell Area
Courtesy of FORD MOTOR CO.
Fig 30: Right Rear Quarterpanel
Courtesy of FORD MOTOR CO.

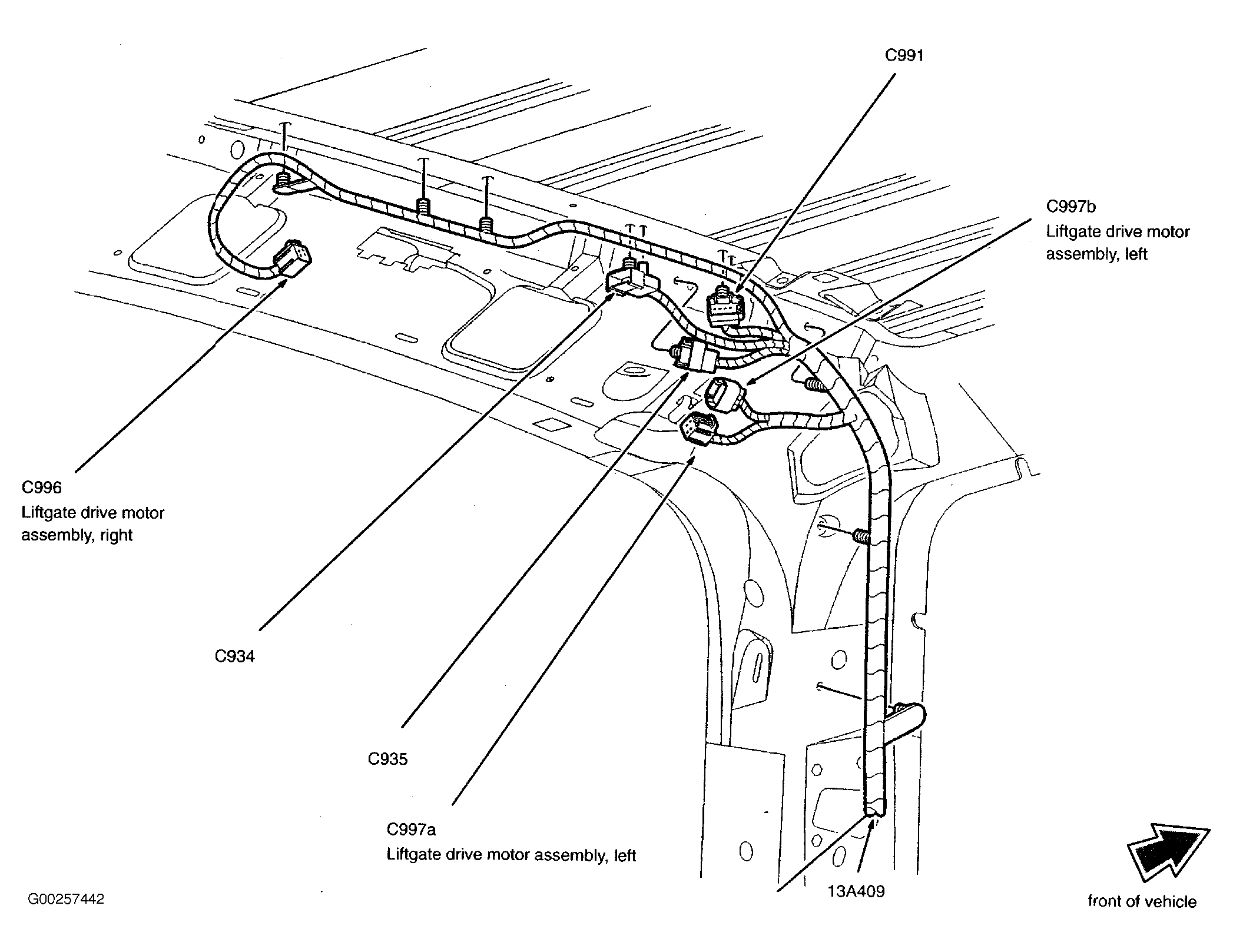

Fig 31: Roof
Courtesy of FORD MOTOR CO.
Fig 32: Left Rear Of Roof
Courtesy of FORD MOTOR CO.

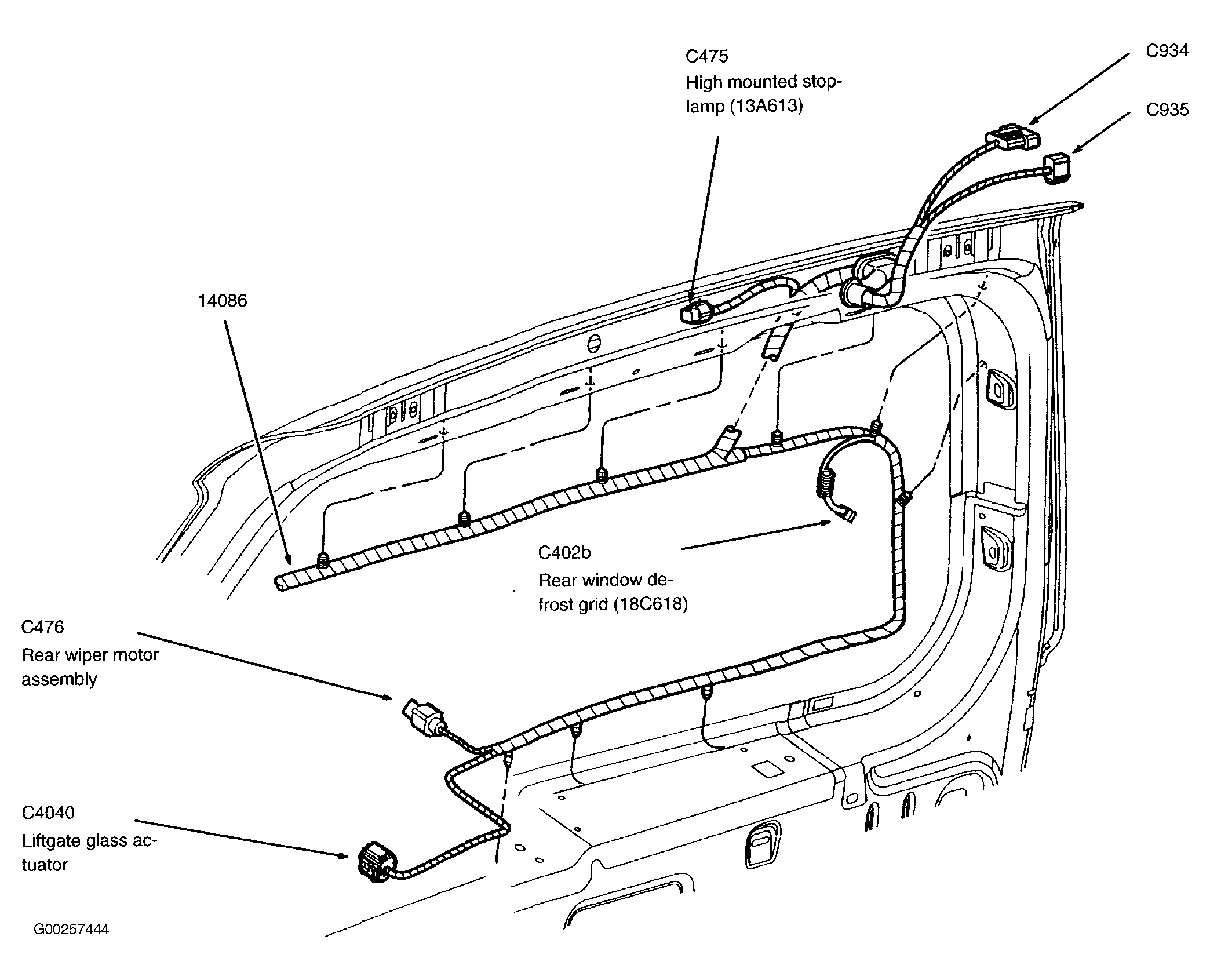

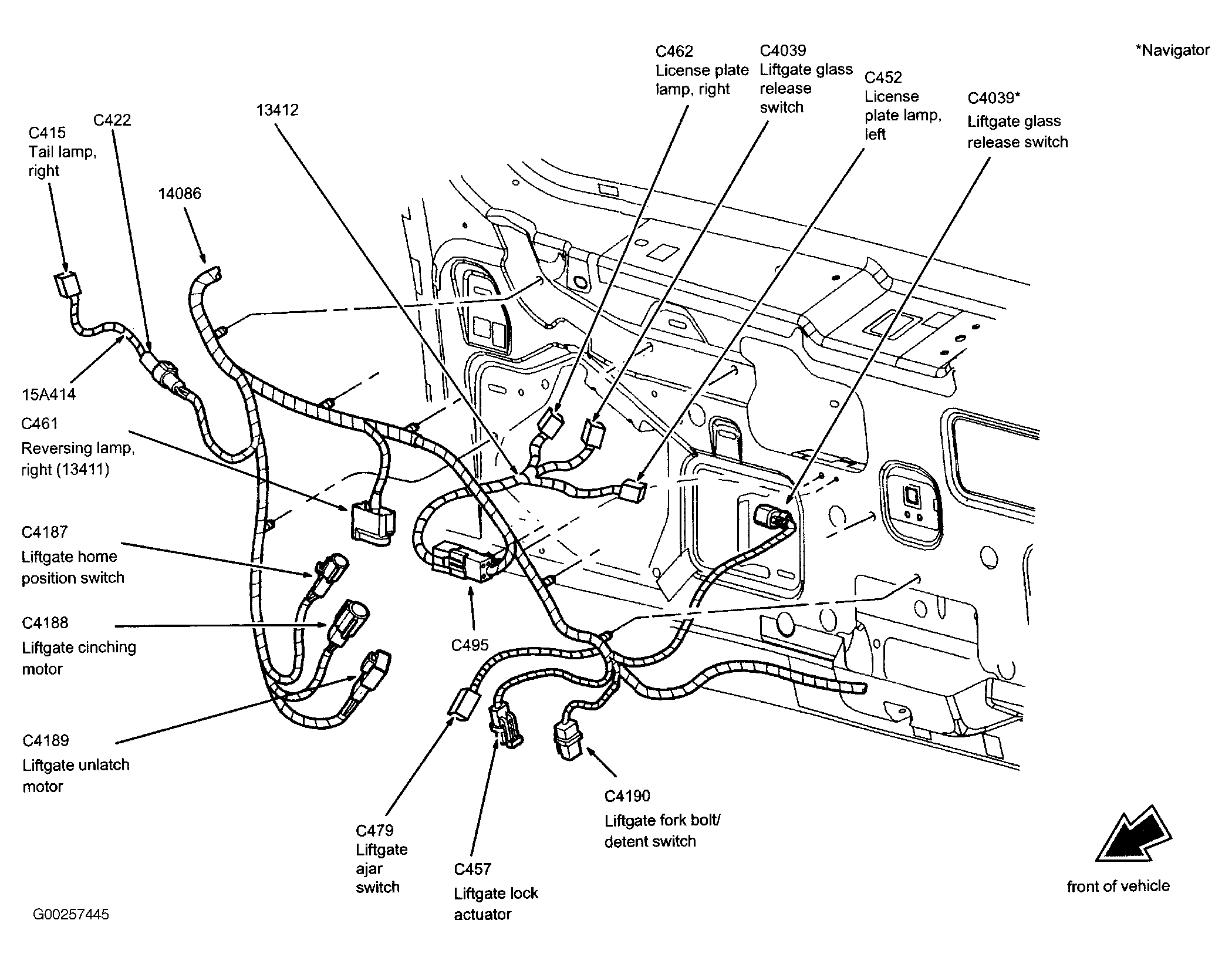

Fig 33: Left Side Of Liftgate
Courtesy of FORD MOTOR CO.
Fig 34: Right Side Of Liftgate
Courtesy of FORD MOTOR CO.
Fig 35: Left Side Of Liftgate
Courtesy of FORD MOTOR CO.

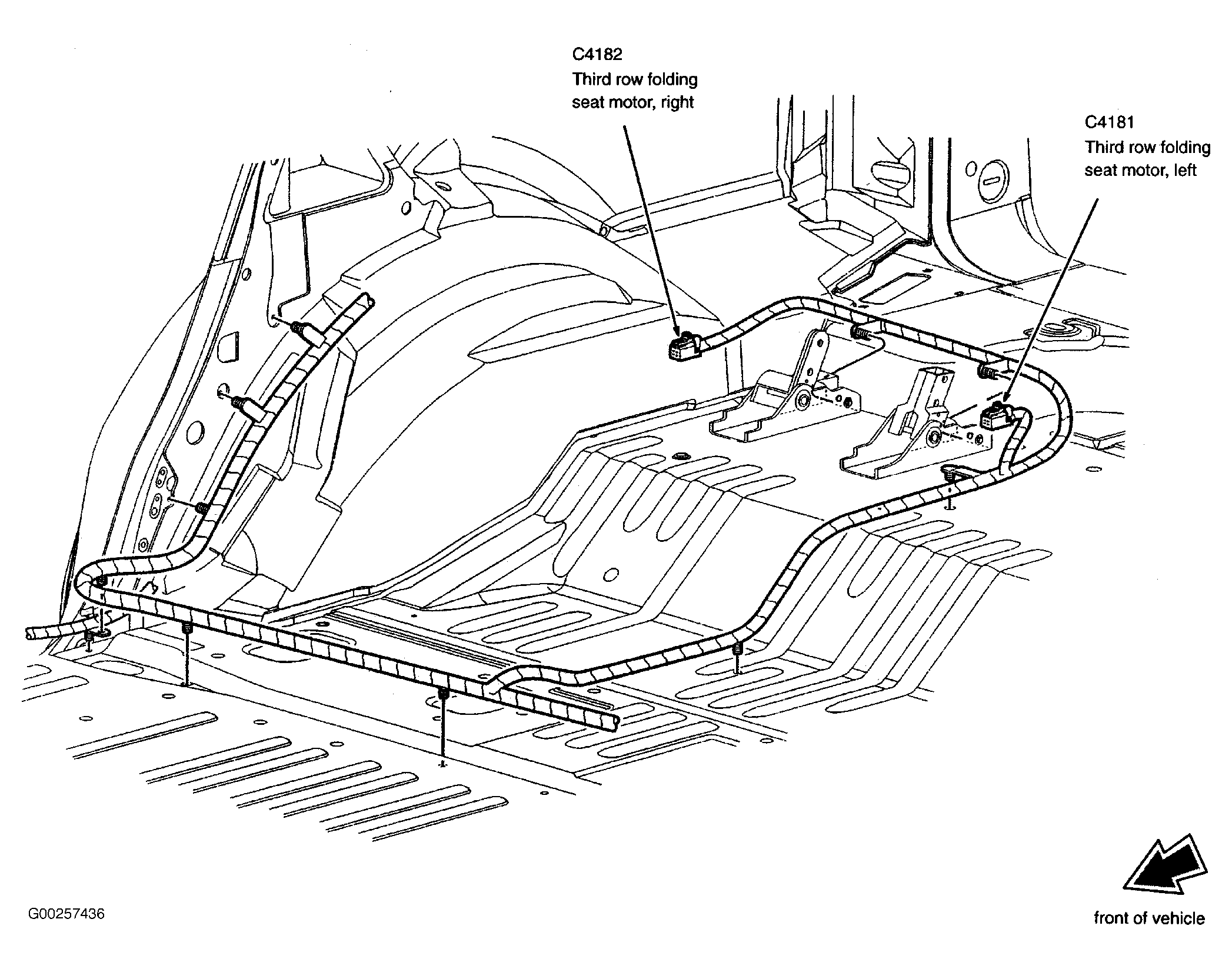

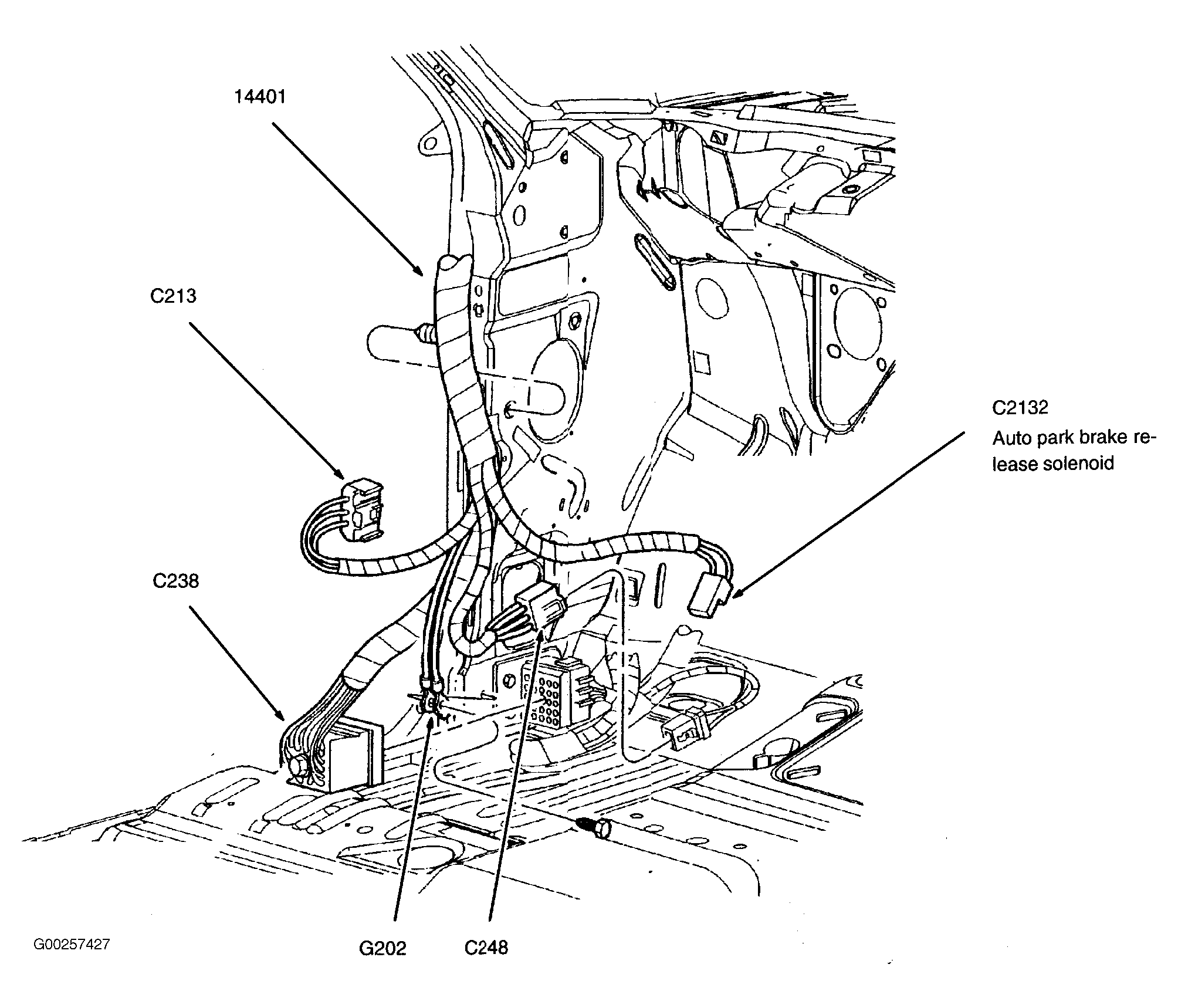

Fig 36: Left Rear Chassis
Courtesy of FORD MOTOR CO.

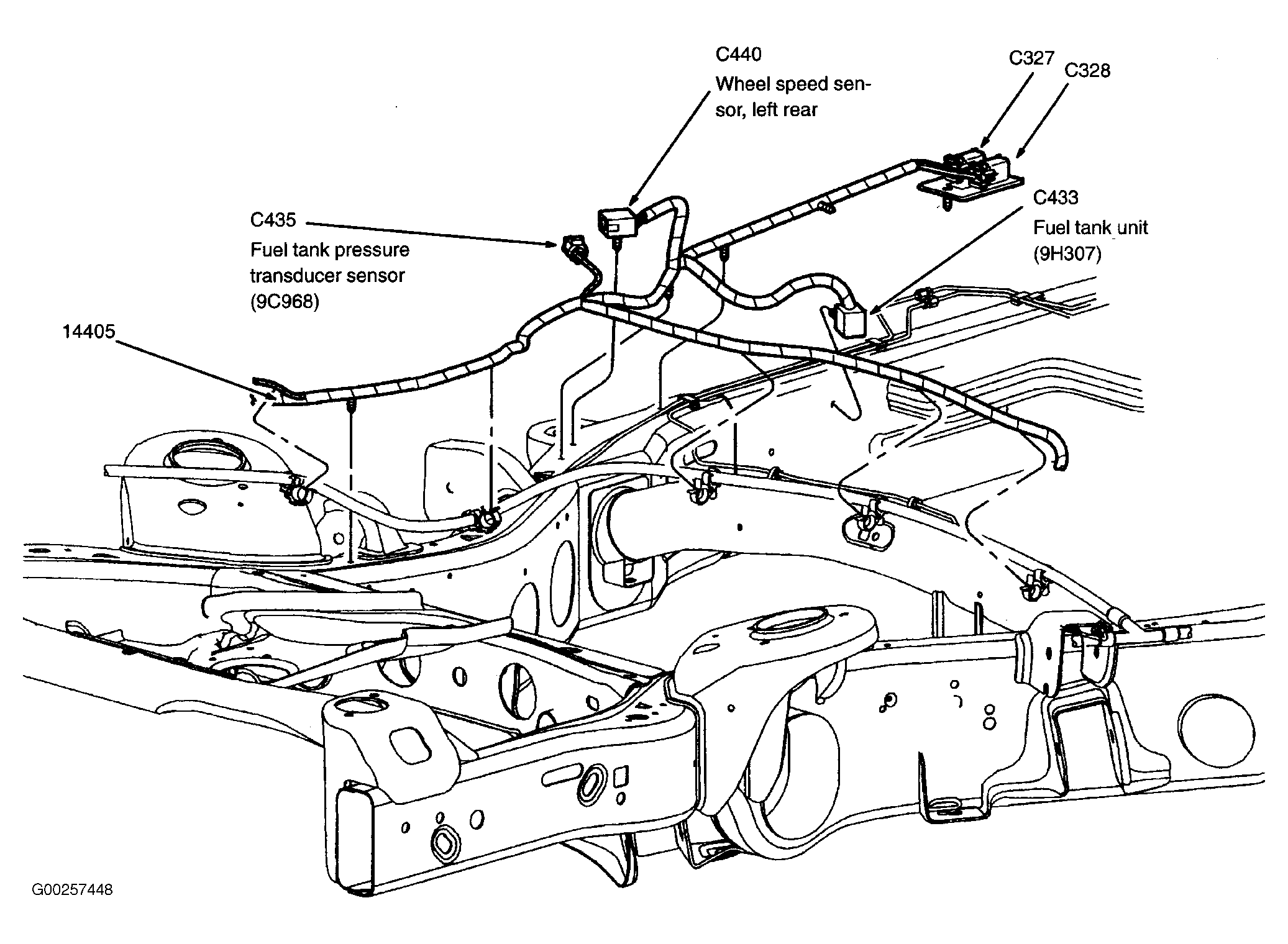

Fig 37: Rear Chassis
Courtesy of FORD MOTOR CO.

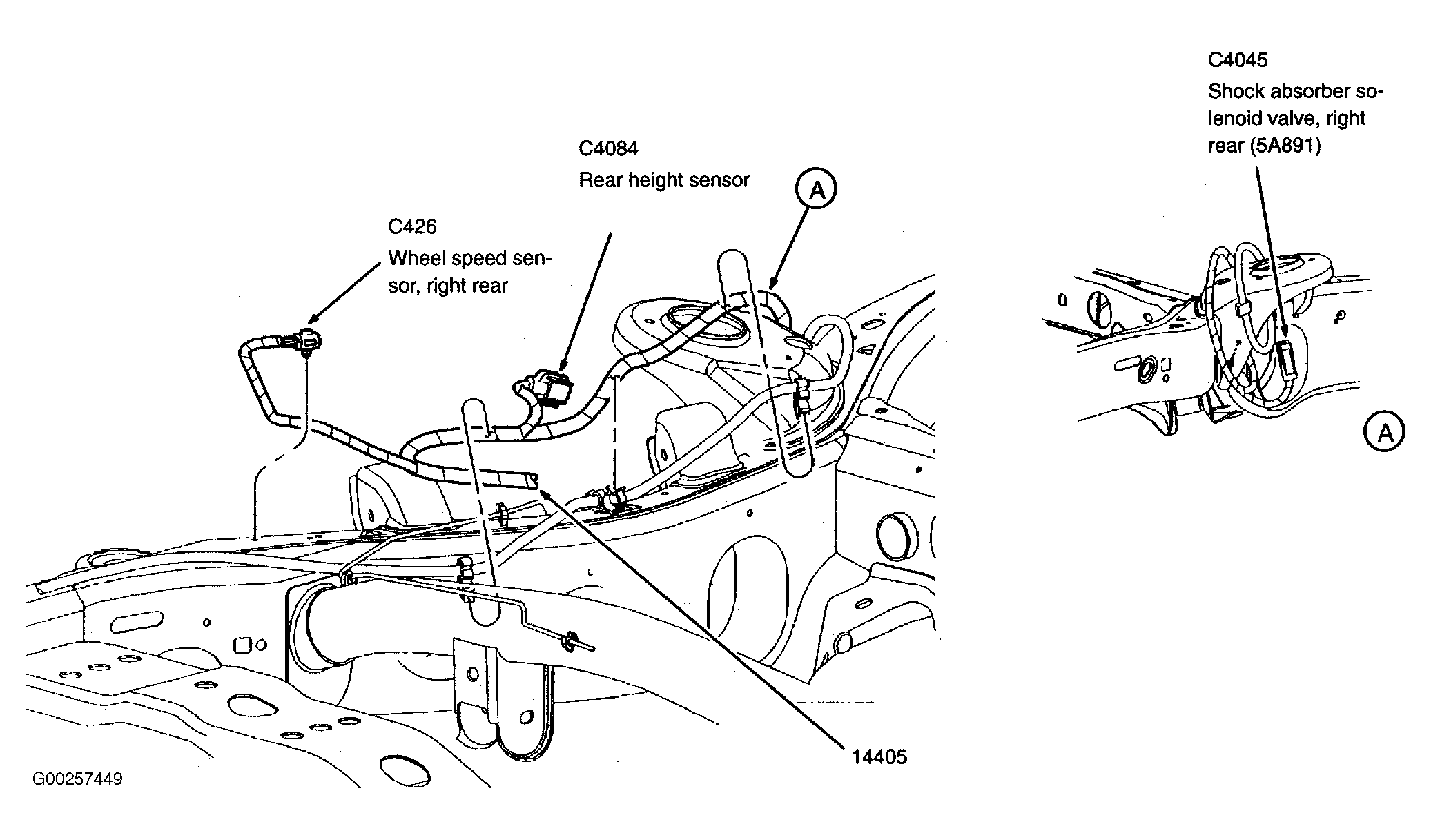

Fig 38: Right Rear Chassis
Courtesy of FORD MOTOR CO.

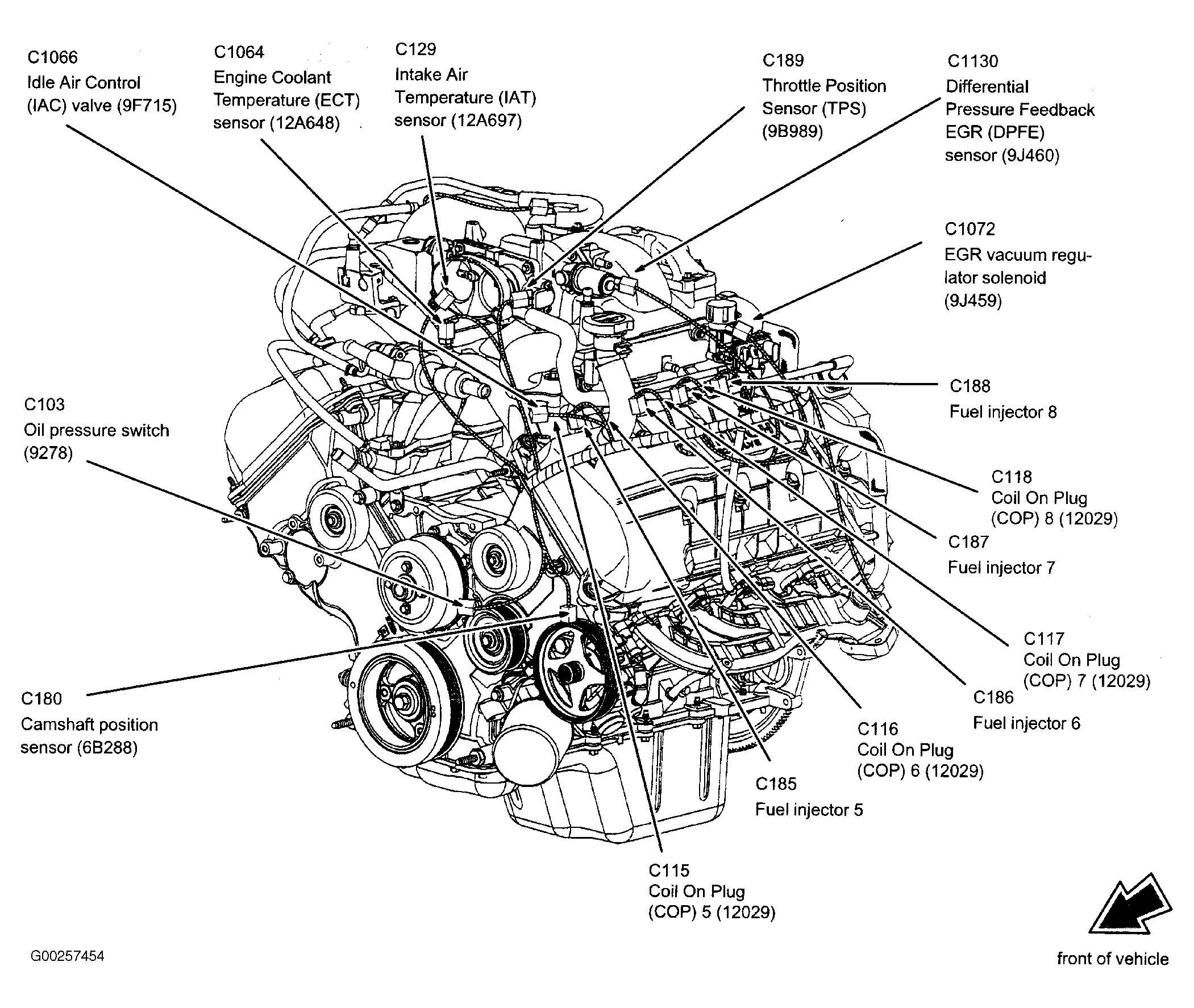

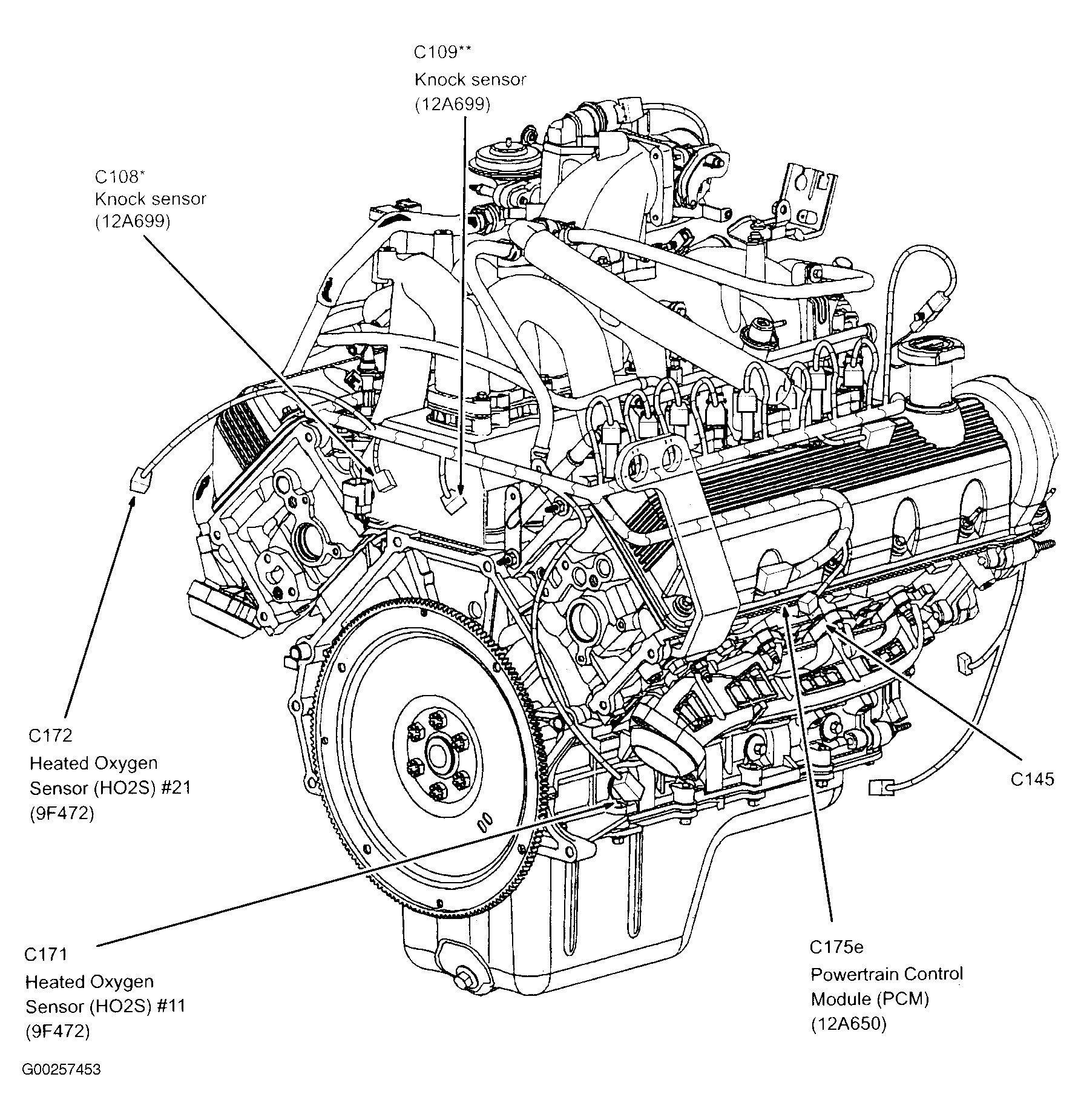

Fig 39: Left Front Of Engine (4.6L & 5.4L 2V)
Courtesy of FORD MOTOR CO.
Fig 40: Left Front Of Engine (4.6L & 5.4L 2V)
Courtesy of FORD MOTOR CO.

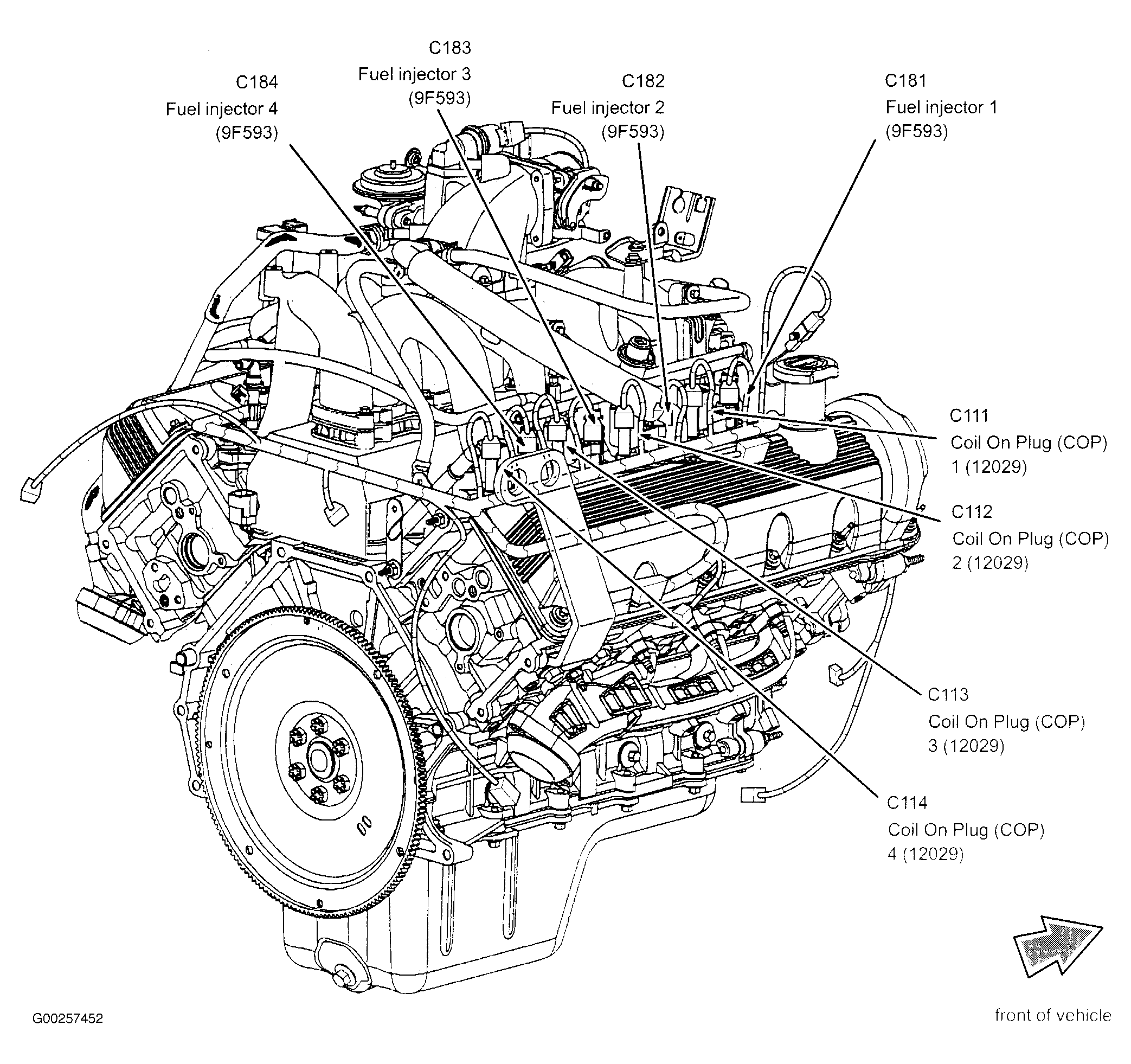

Fig 41: Right Rear Of Engine (4.6L & 5.4L 2V)
Courtesy of FORD MOTOR CO.
Fig 42: Right Rear Of Engine (4.6L & 5.4L 2V)
Courtesy of FORD MOTOR CO.

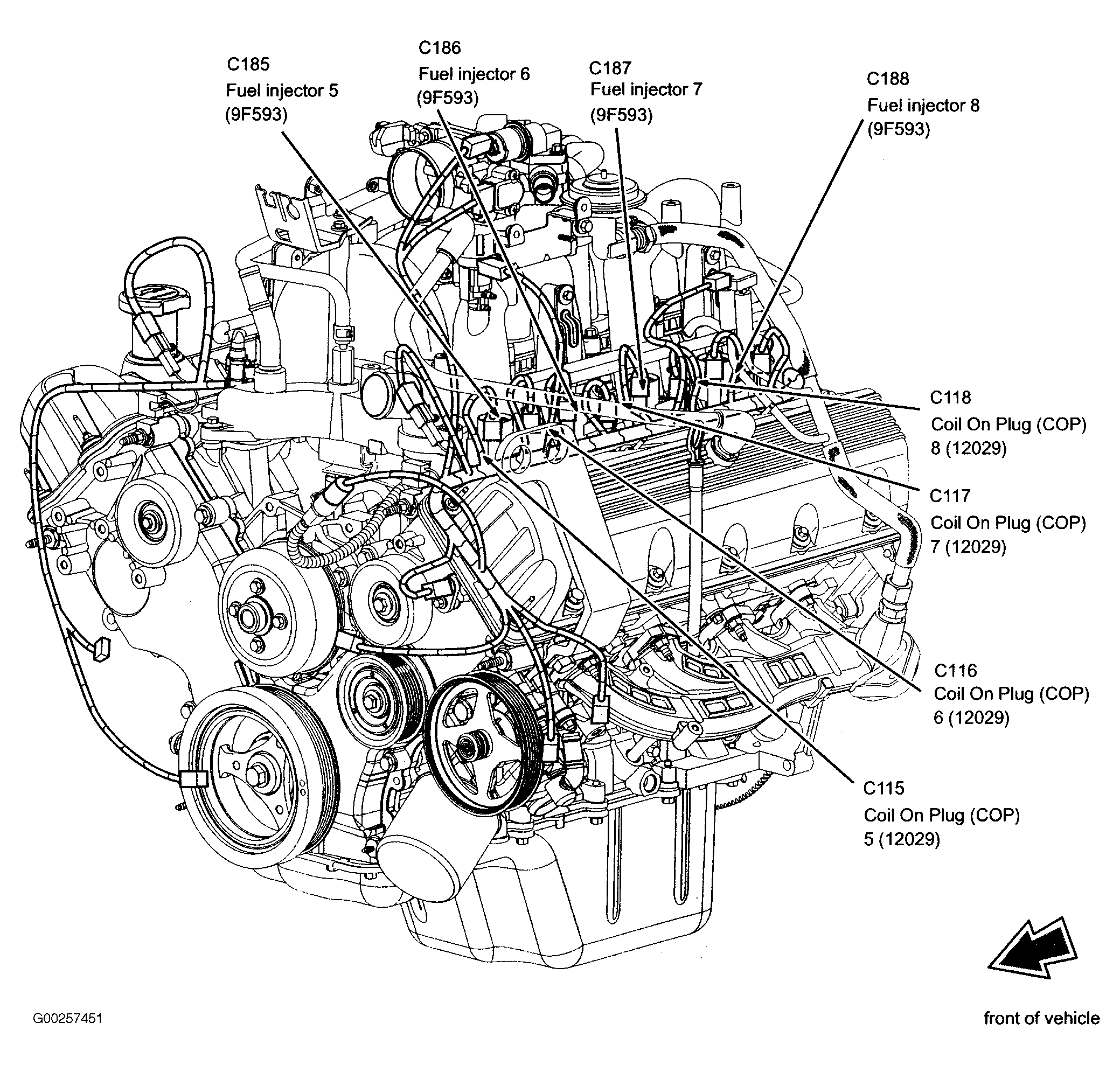

Fig 43: Left Front Of Engine (5.4L 4V)
Courtesy of FORD MOTOR CO.
Fig 44: Right Rear Of Engine (5.4L 4V)
Courtesy of FORD MOTOR CO.
Fig 45: Rear Of Dash
Courtesy of FORD MOTOR CO.
Fig 46: Rear Of Dash
Courtesy of FORD MOTOR CO.
Fig 47: Rear Of Dash
Courtesy of FORD MOTOR CO.
Fig 48: Under Driver Seat
Courtesy of FORD MOTOR CO.
Fig 49: Under Passenger Seat
Courtesy of FORD MOTOR CO.
Fig 50: Center Console
Courtesy of FORD MOTOR CO.
Fig 51: Headliner
Courtesy of FORD MOTOR CO.

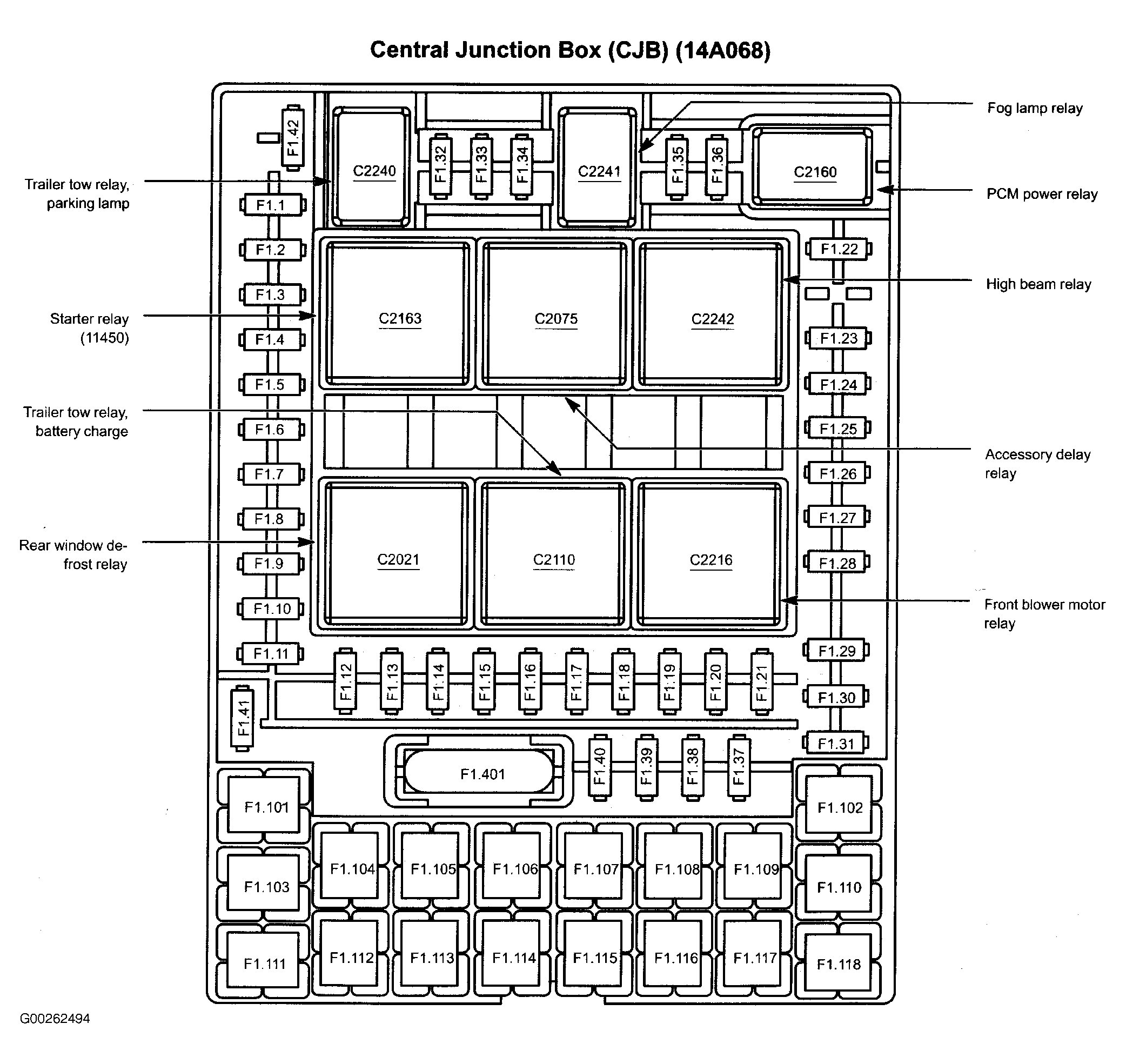

Fig 52: Central Junction Box (CJB)
Courtesy of FORD MOTOR CO.
Fig 53: Auxiliary Relay Box 1
Courtesy of FORD MOTOR CO.

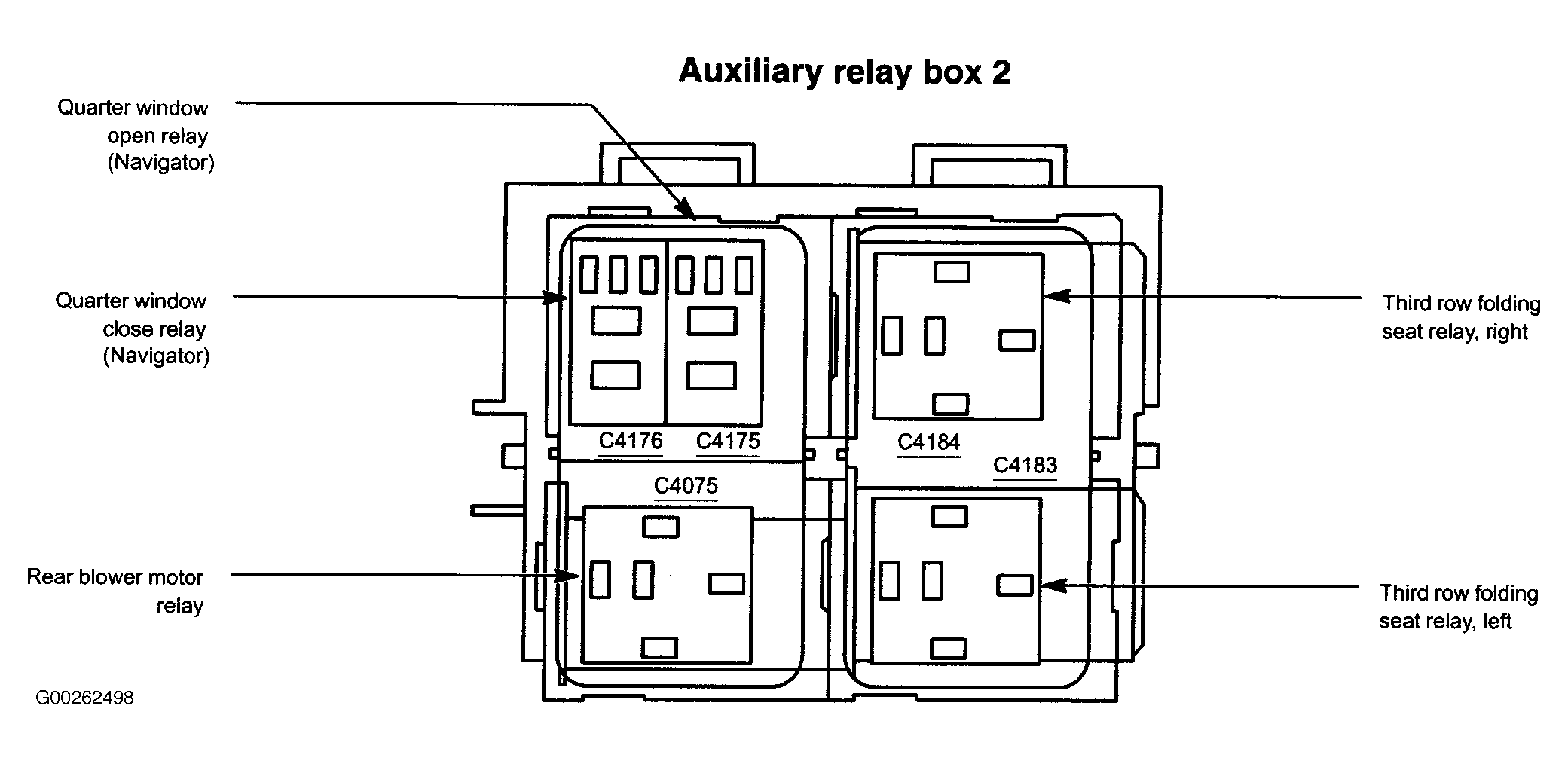

Fig 54: Auxiliary Relay Box 2
Courtesy of FORD MOTOR CO.

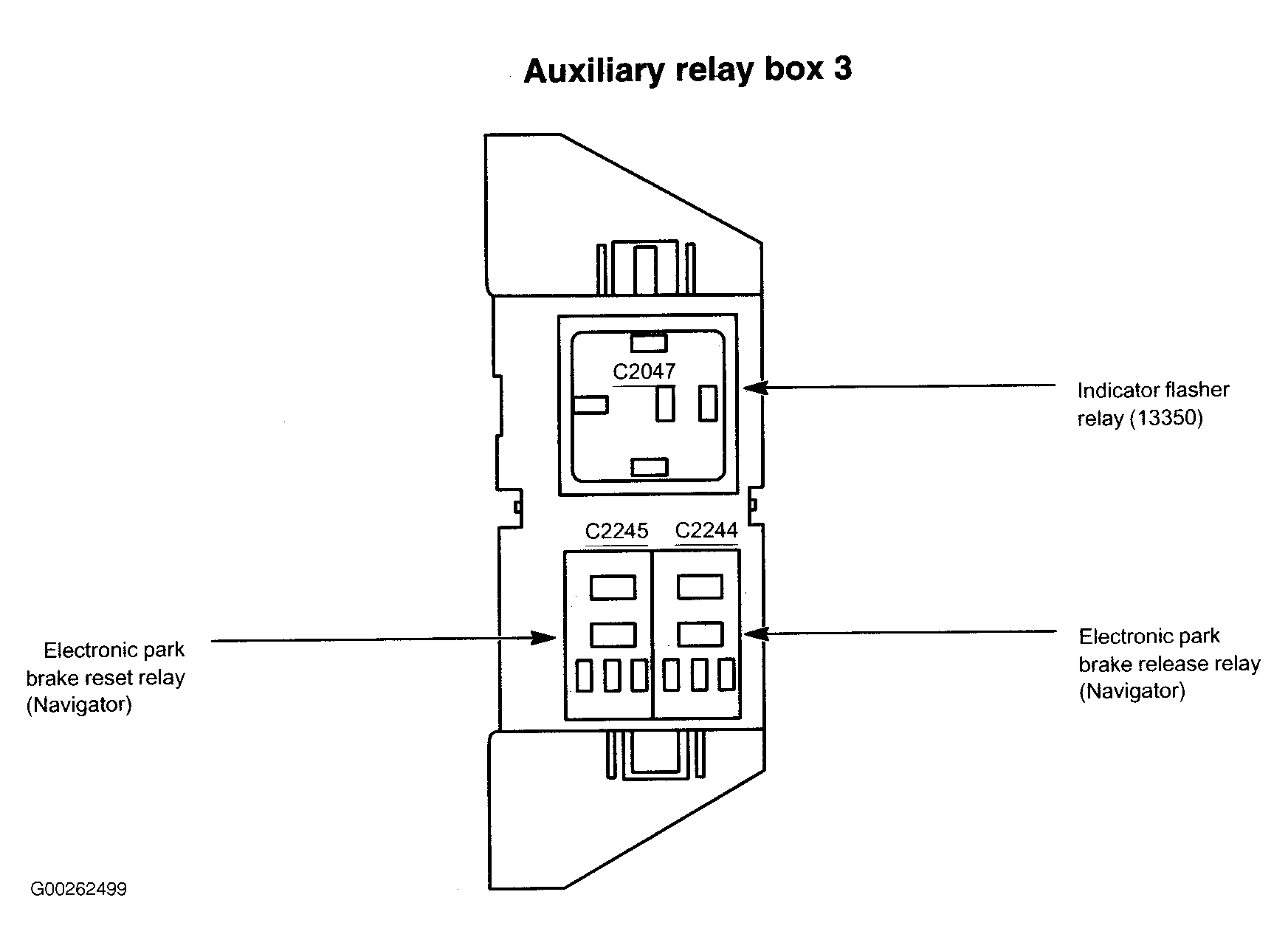

Fig 55: Auxiliary Relay Box 3
Courtesy of FORD MOTOR CO.
