Control Units
CONTROL UNITS LOCATION
| Component | Location |
|---|---|

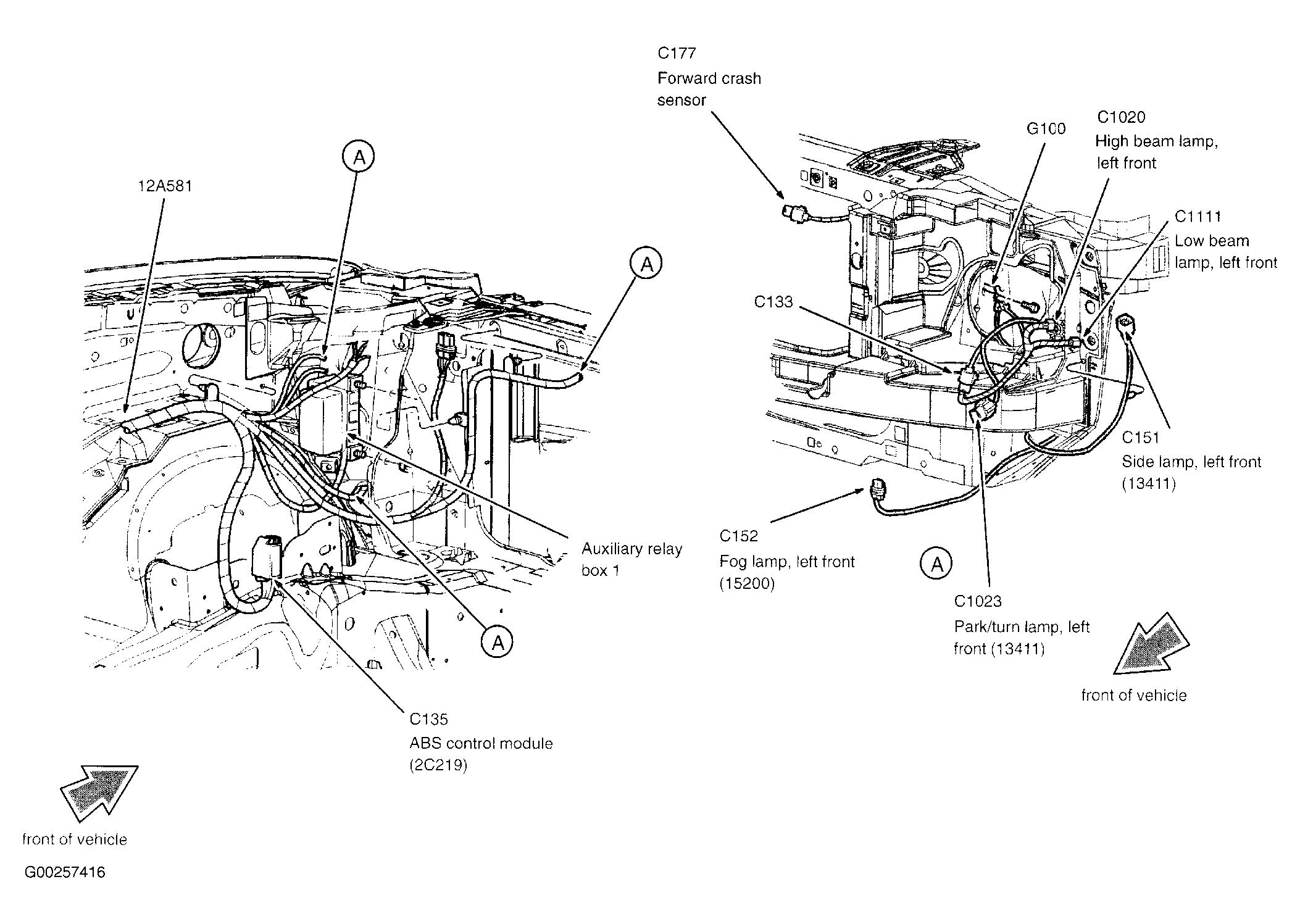

| ABS Control Module | At left side of engine compartment. See Figure. |

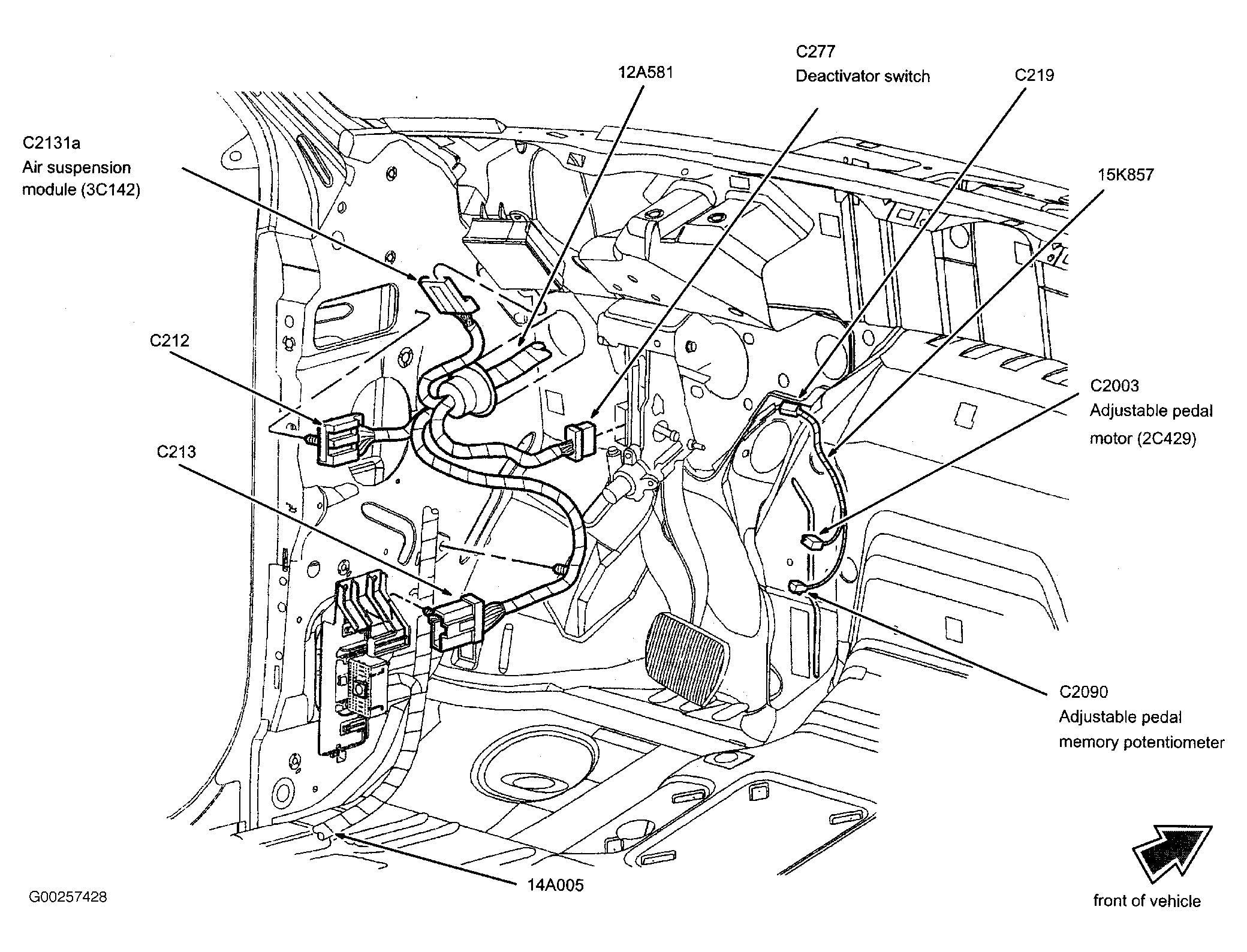

| Air Suspension Module | Under left side of dash. See Figure. |

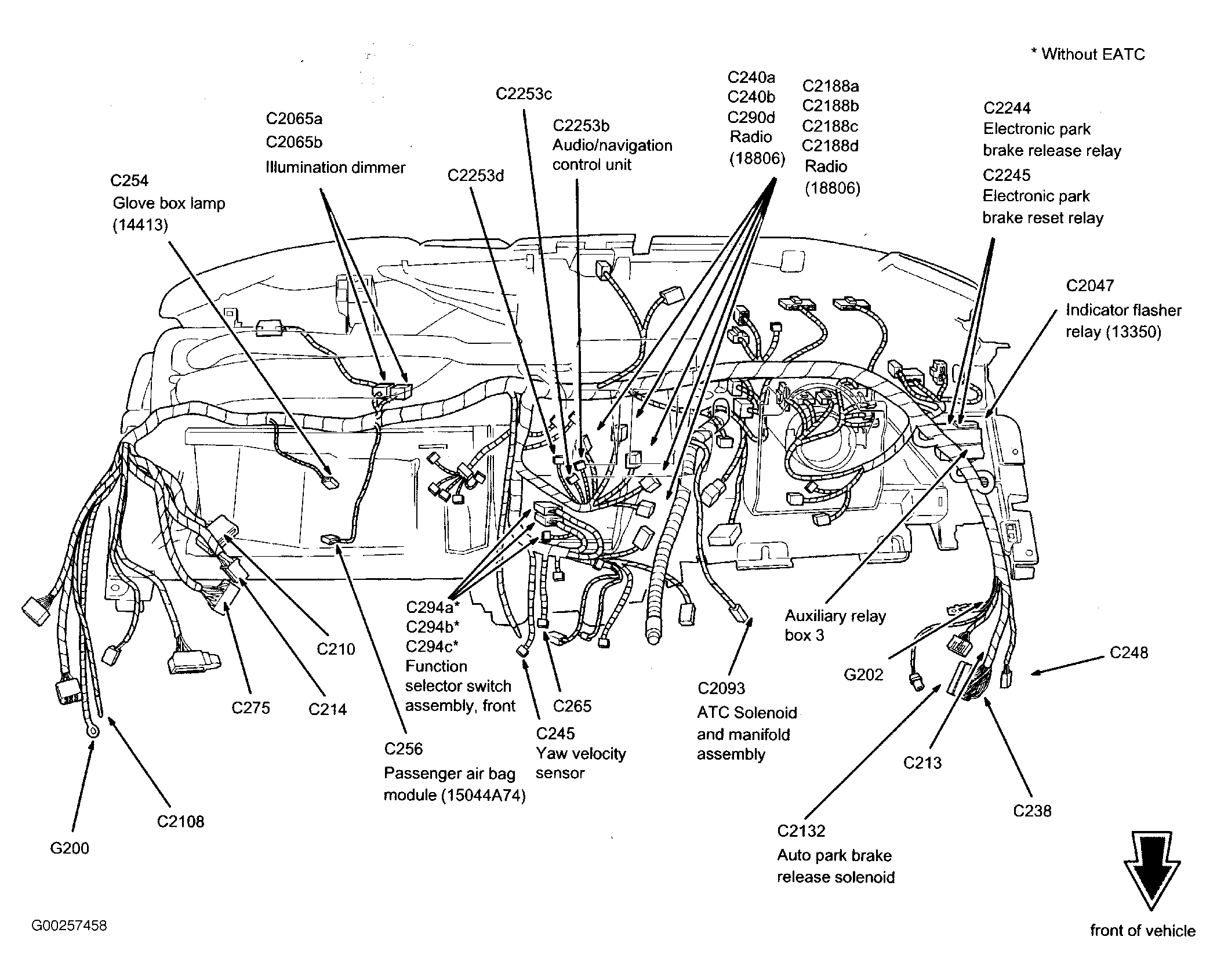

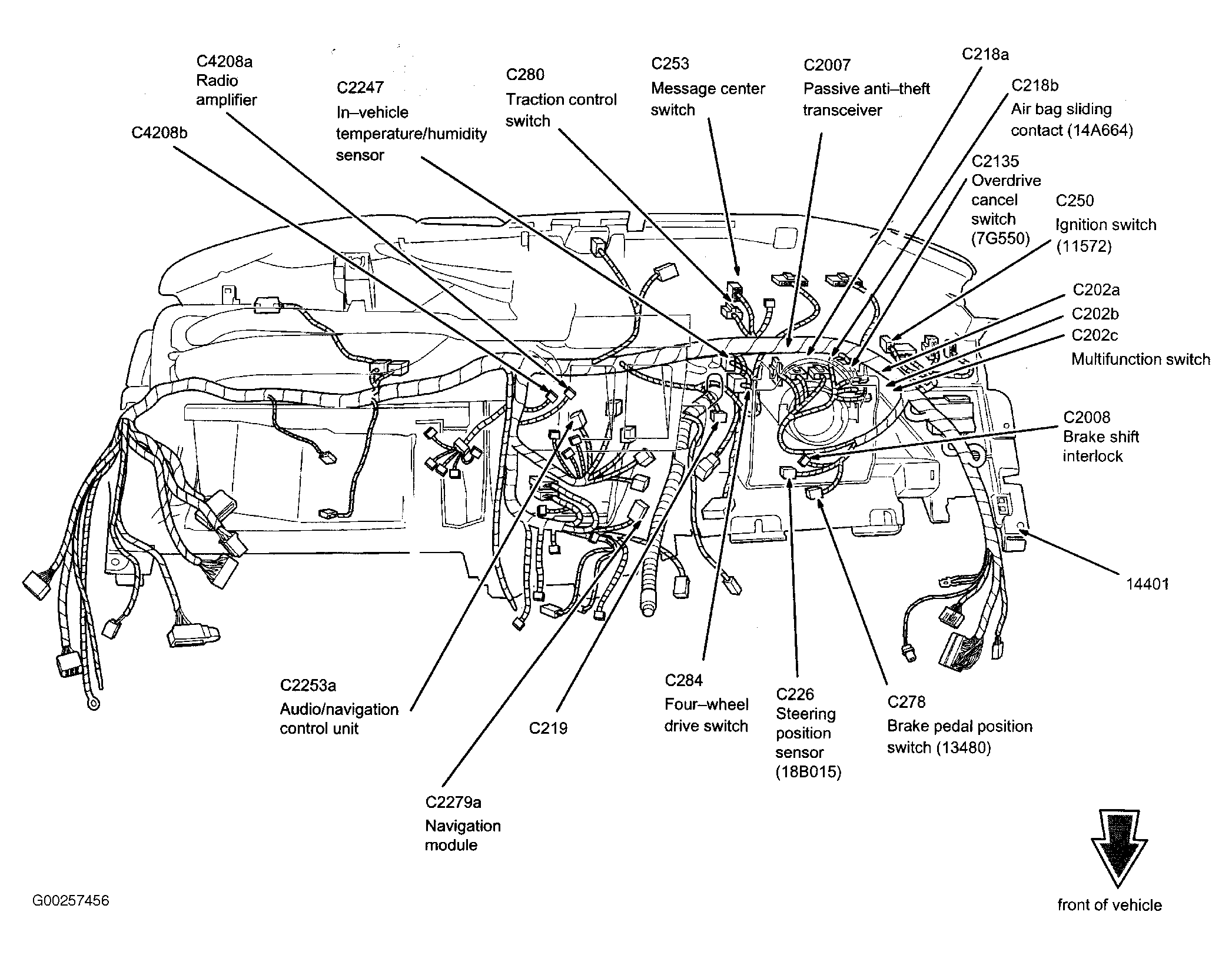

| Audio/Navigation Control Unit | Behind lower center of dash. See Figure. |
| Climate Controlled Seat Module, Driver Side | Under driver seat. See Figure. |

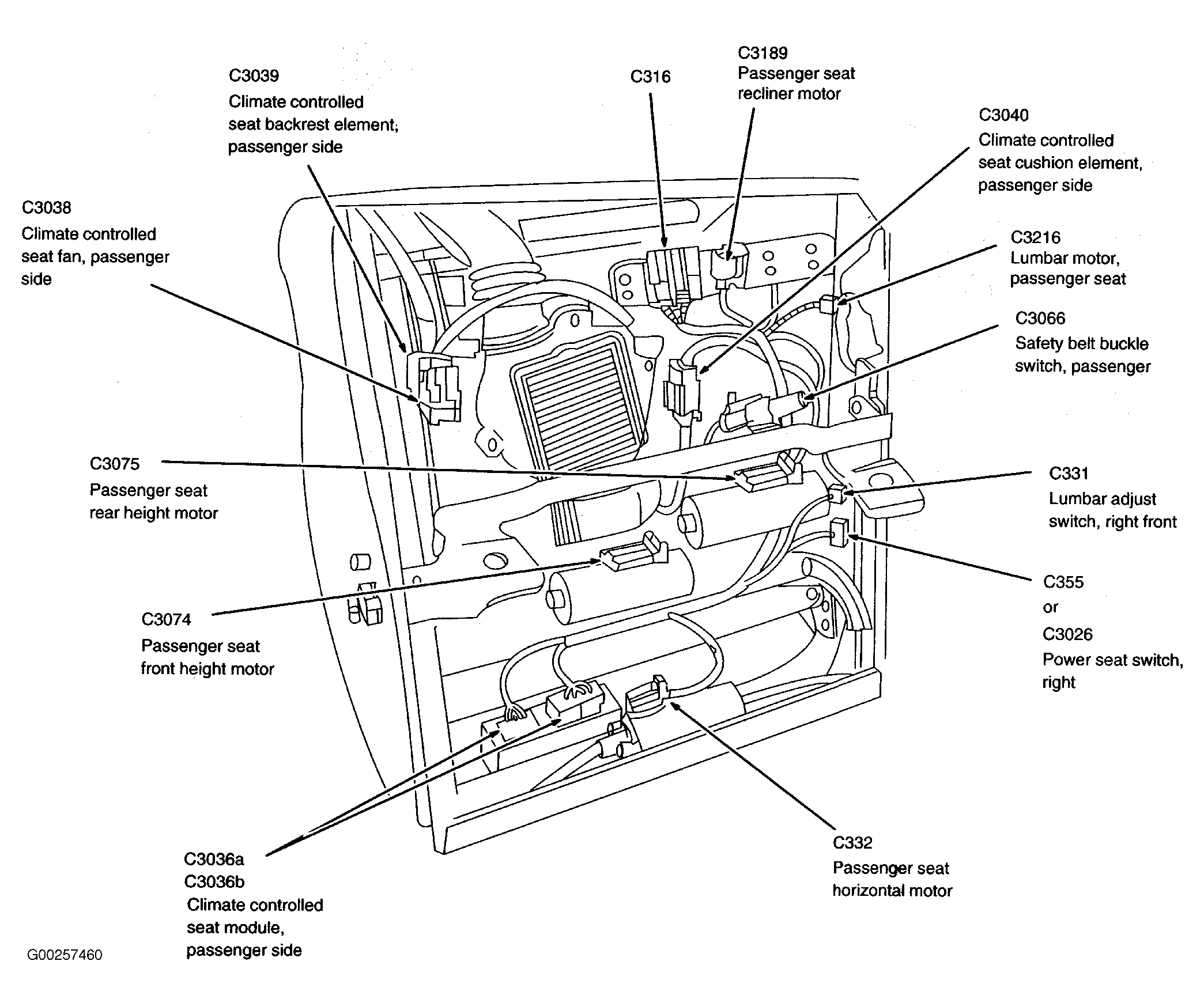

| Climate Controlled Seat Module, Passenger Side | Under passenger seat. See Figure. |

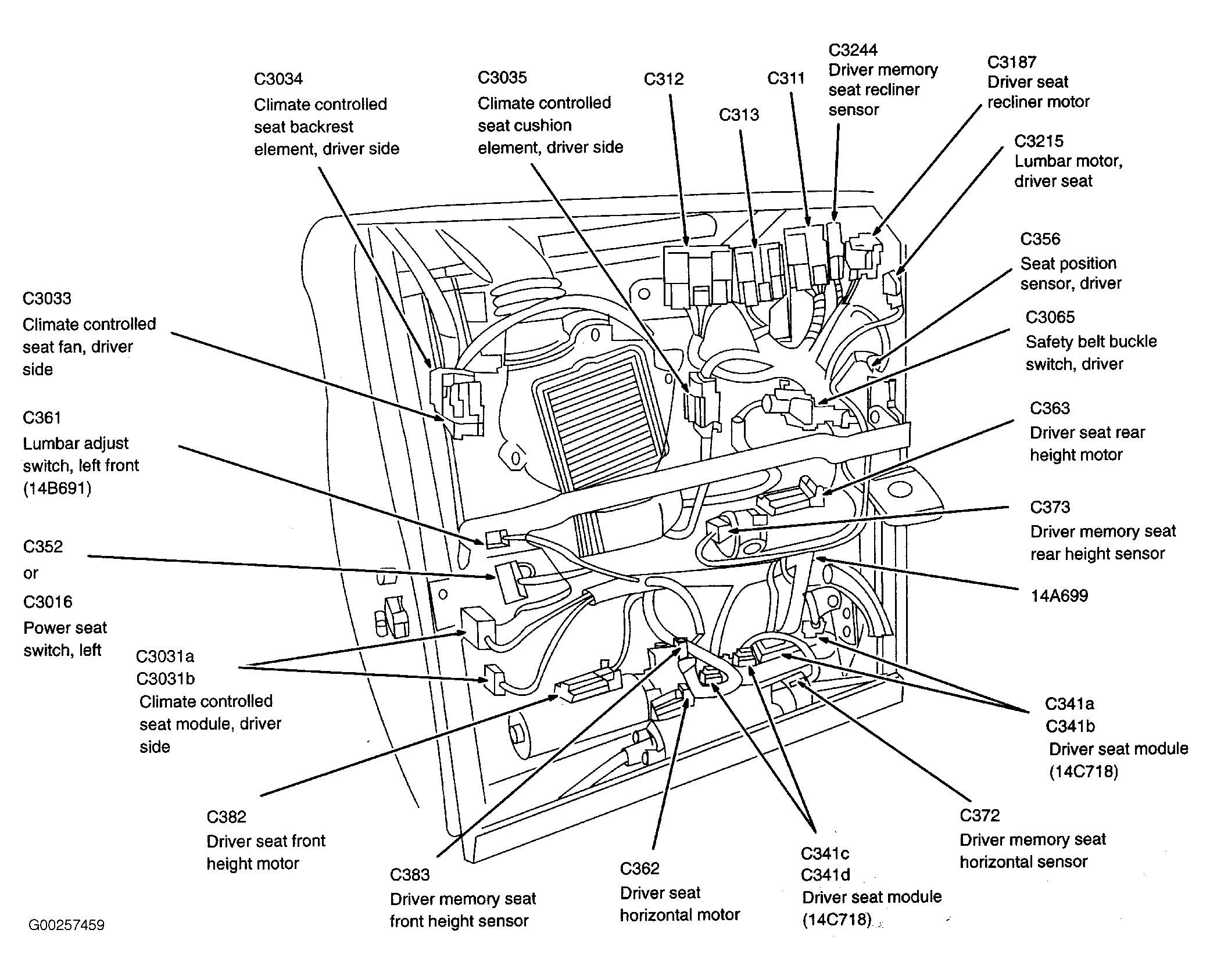

| Driver Seat Module | Under driver's seat. See Figure. |

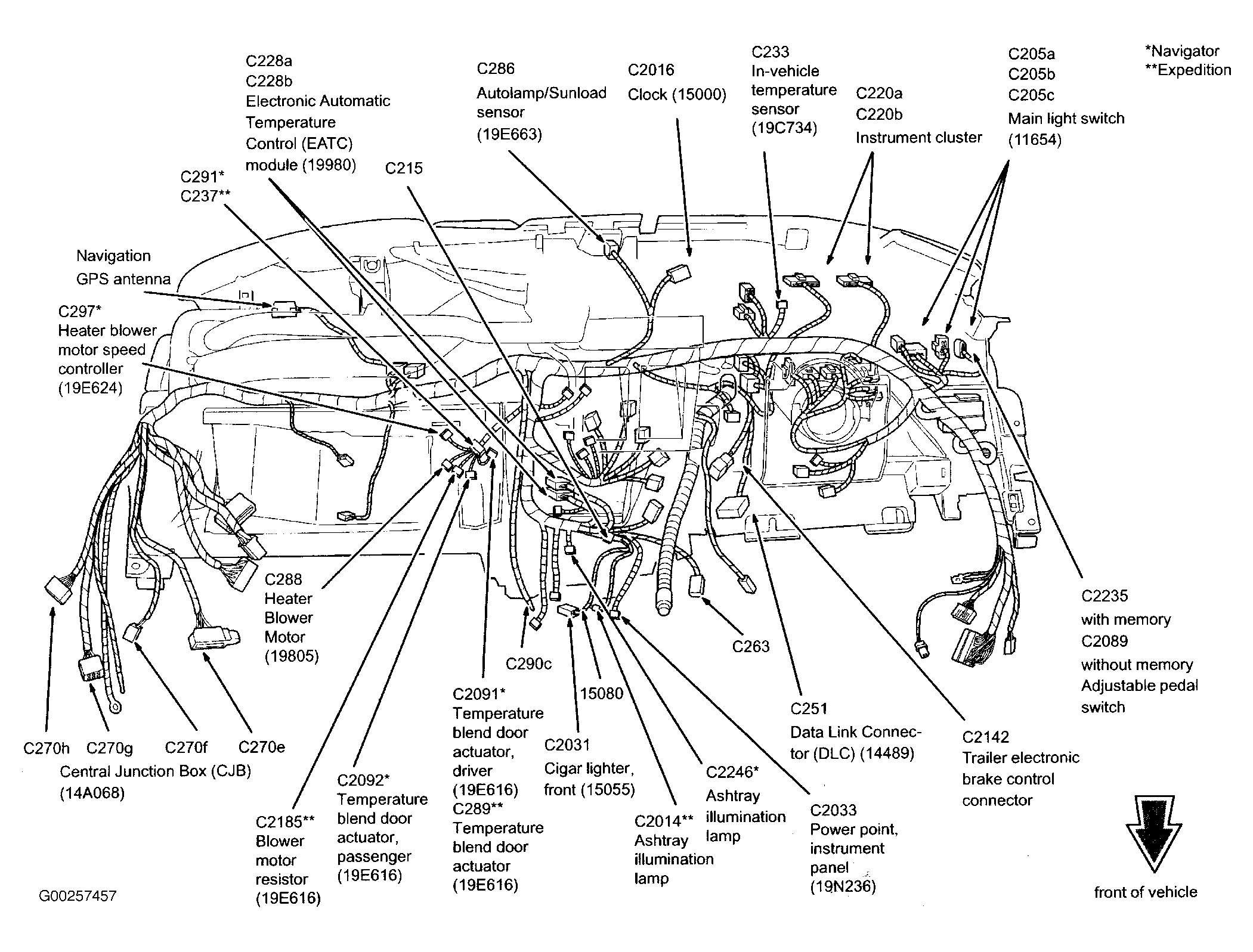

| Electronic Automatic Temperature Control (ETAC) Module | In center of dash. See Figure. |

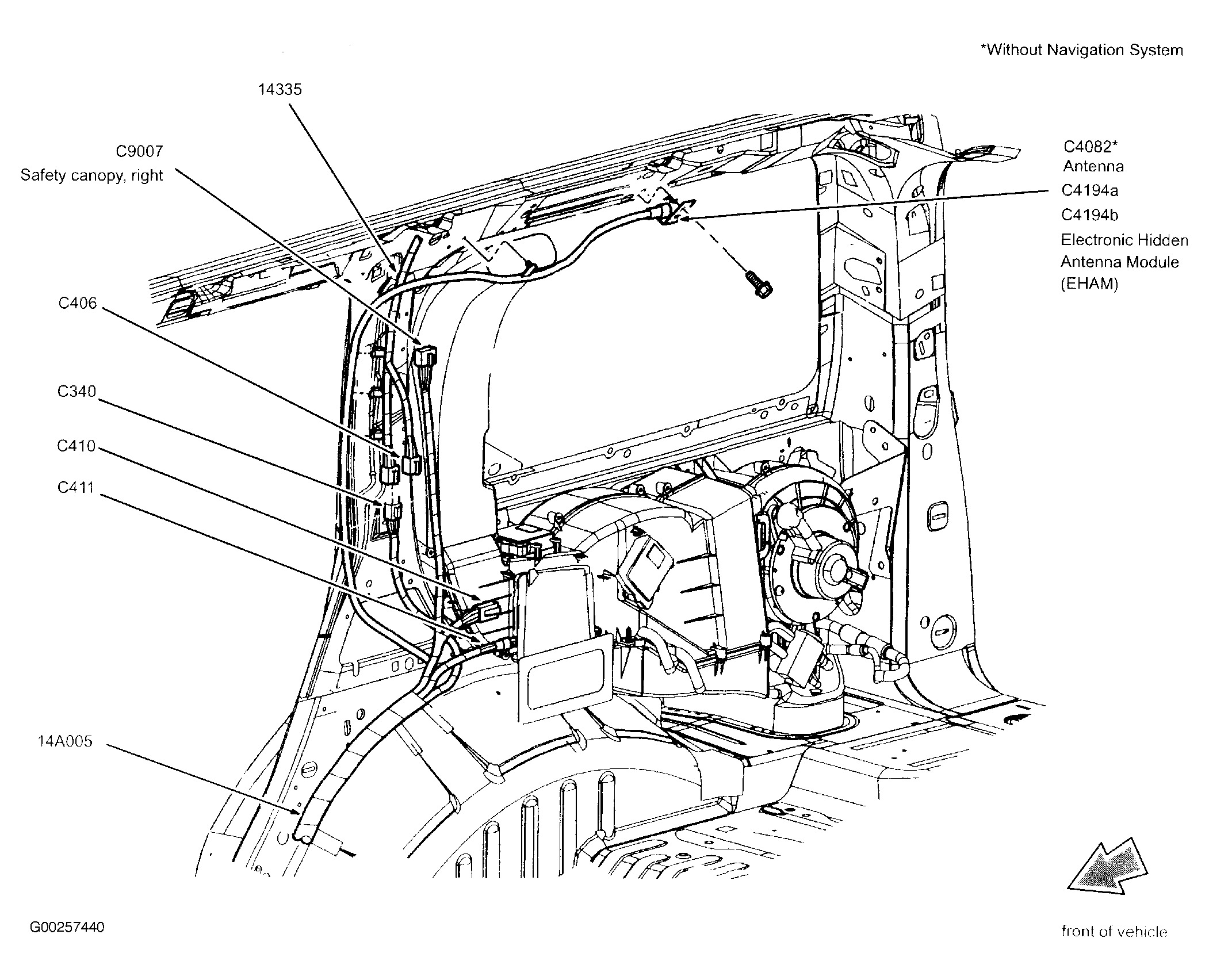

| Electronic Hidden Antenna Module (EHAM) | Above right rear quarterpanel window. See Figure. |

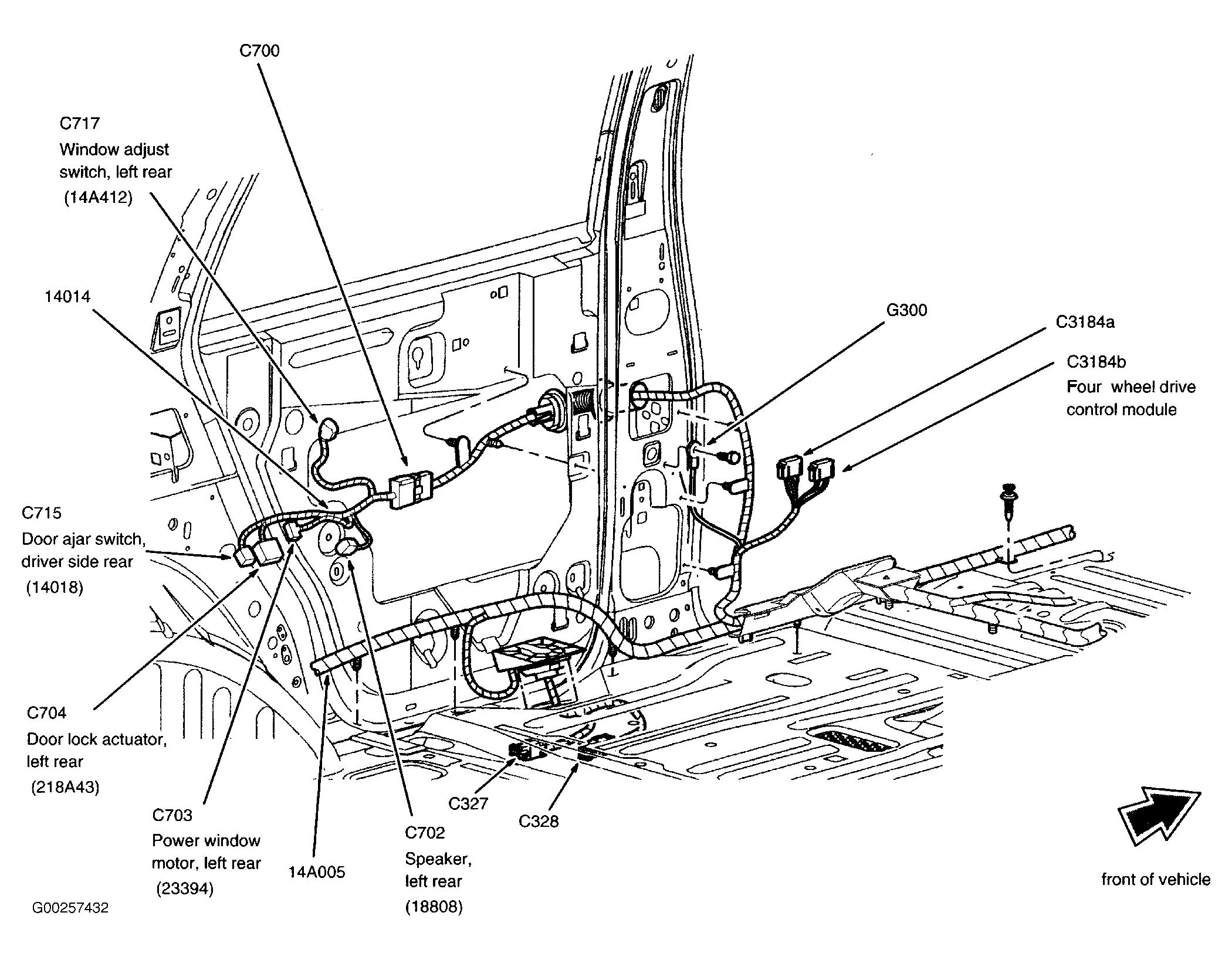

| Four Wheel Drive Control Module | At left "B" pillar. See Figure. |
| Heater Blower Motor Speed Controller | Behind right side of dash. See Figure. |

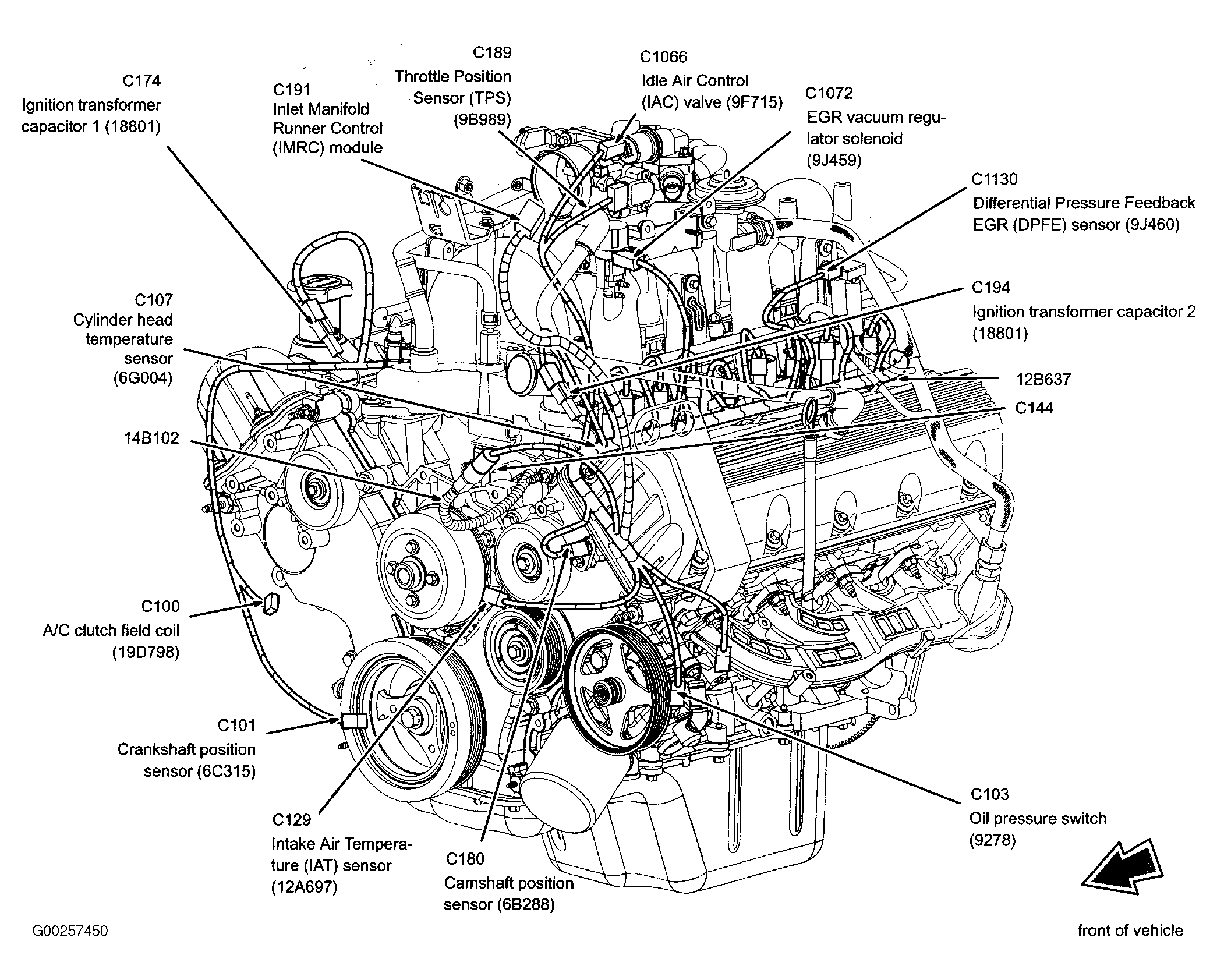

| Inlet Manifold Runner Control (IMRC) Module (4.6L 4V) | On top front of engine. See Figure. |
| Inlet Manifold Runner Control (IMRC) Module (5.4L 4V) | On top front of engine. See Figure. |

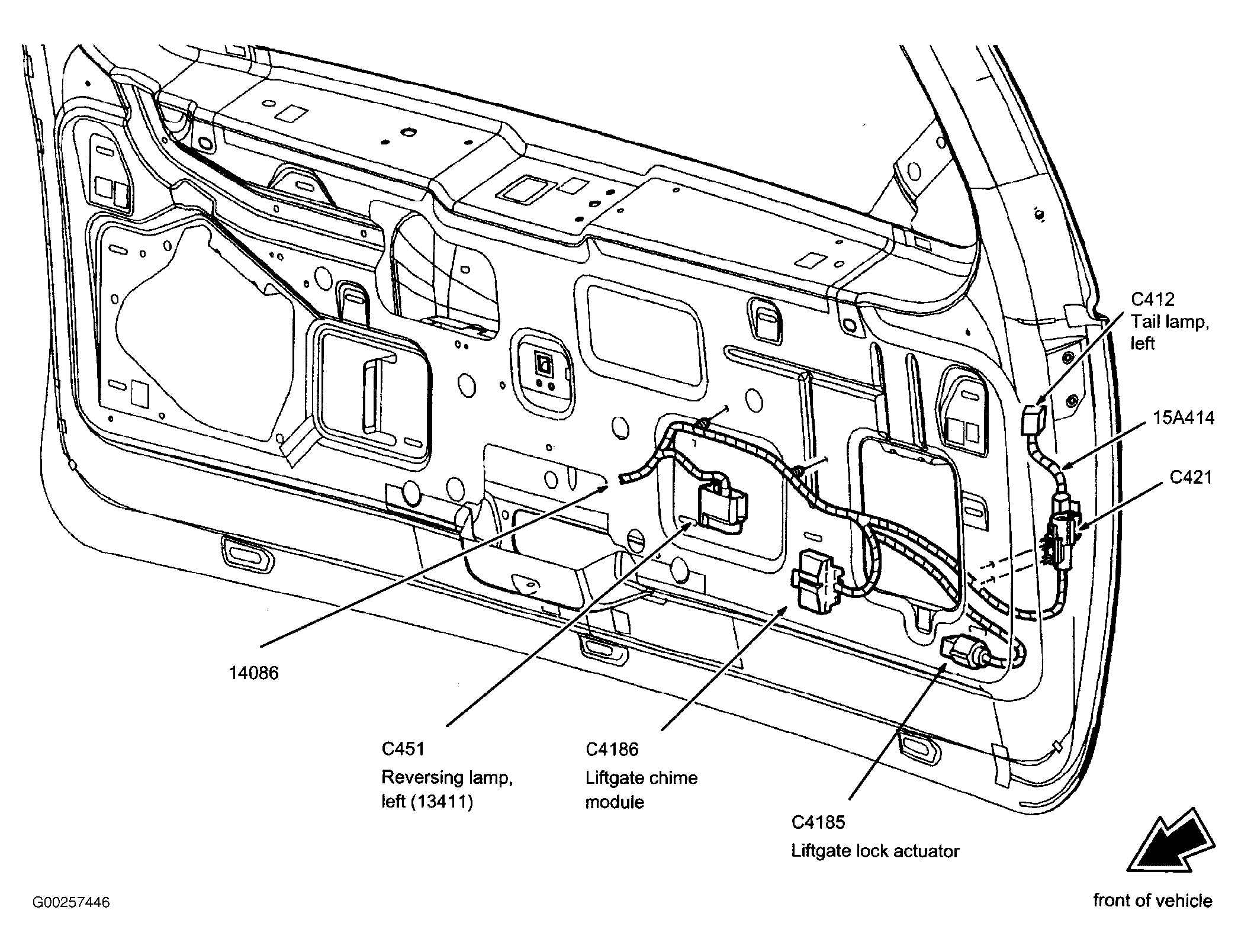

| Liftgate Chime Module | In left side of liftgate. See Figure. |

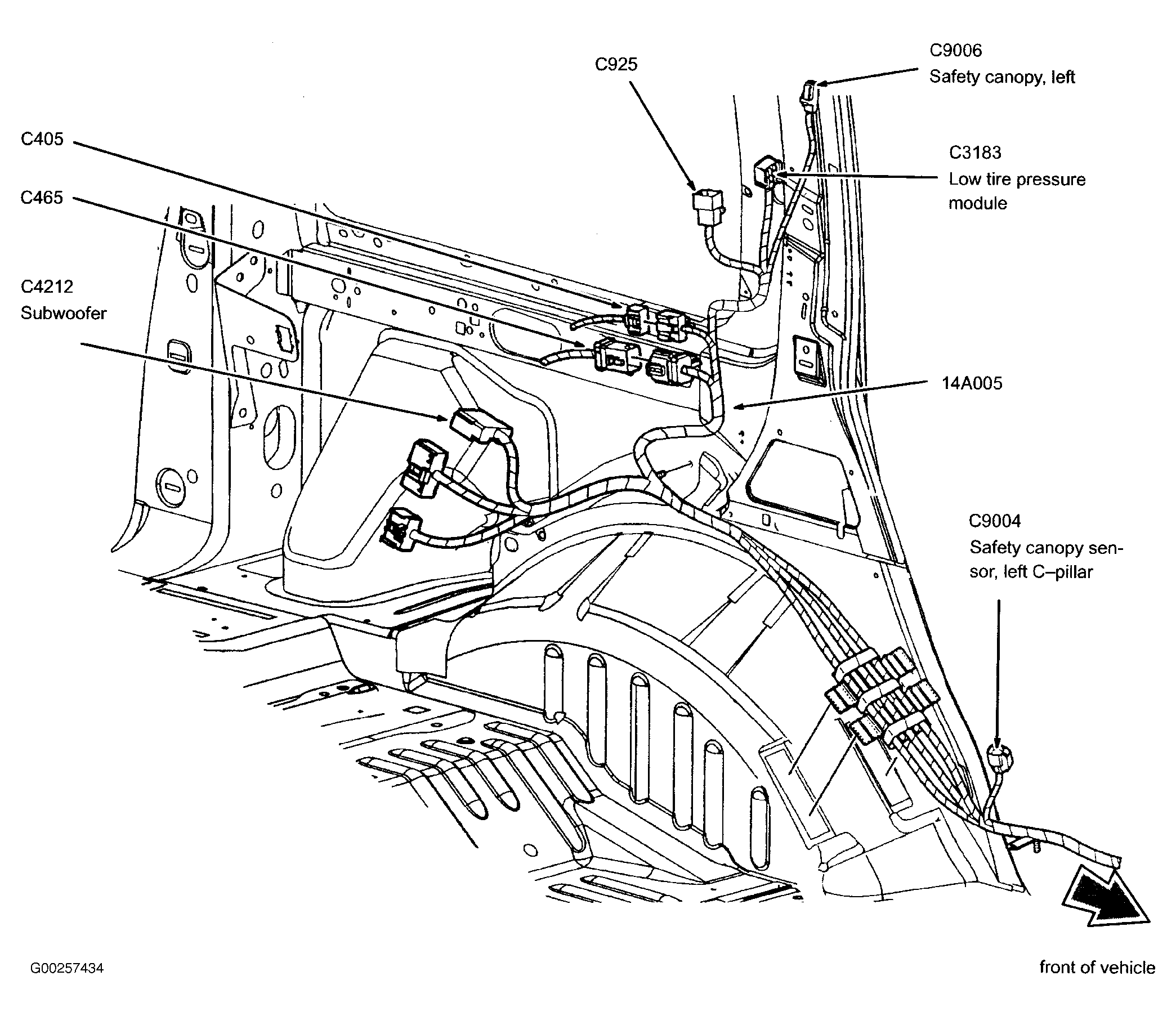

| Low Tire Pressure Module | At left "C" pillar. See Figure. |
| Navigation Module | Behind lower center of dash. See Figure. |

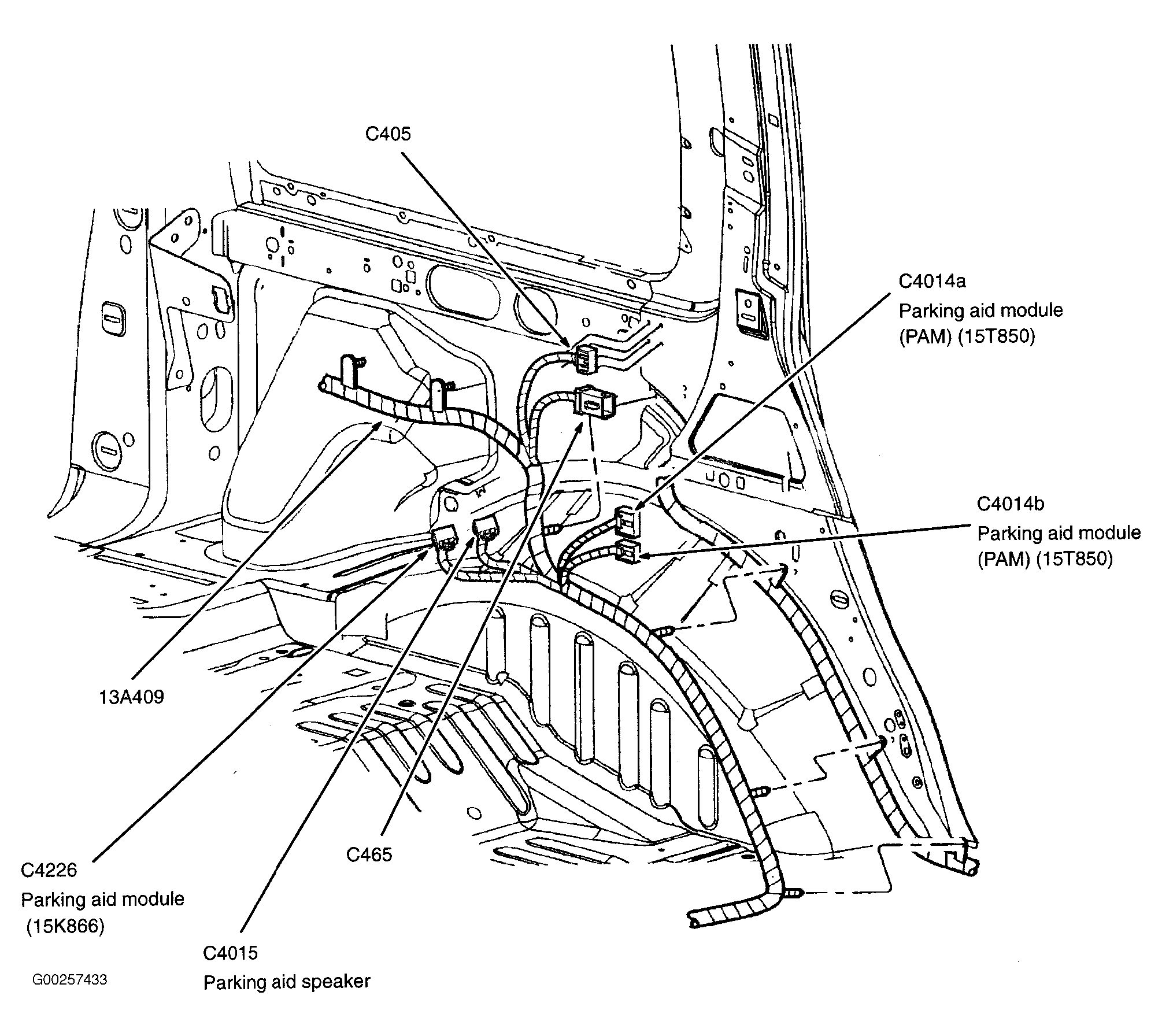

| Parking Aid Module (PAM) | At left side of cargo area, behind trim. See Figure. |
| Passenger Air Bag Module | Behind right side of dash. See Figure. |
| Passive Anti-Theft Transceiver | Behind left side of dash, near steering column. See Figure. |

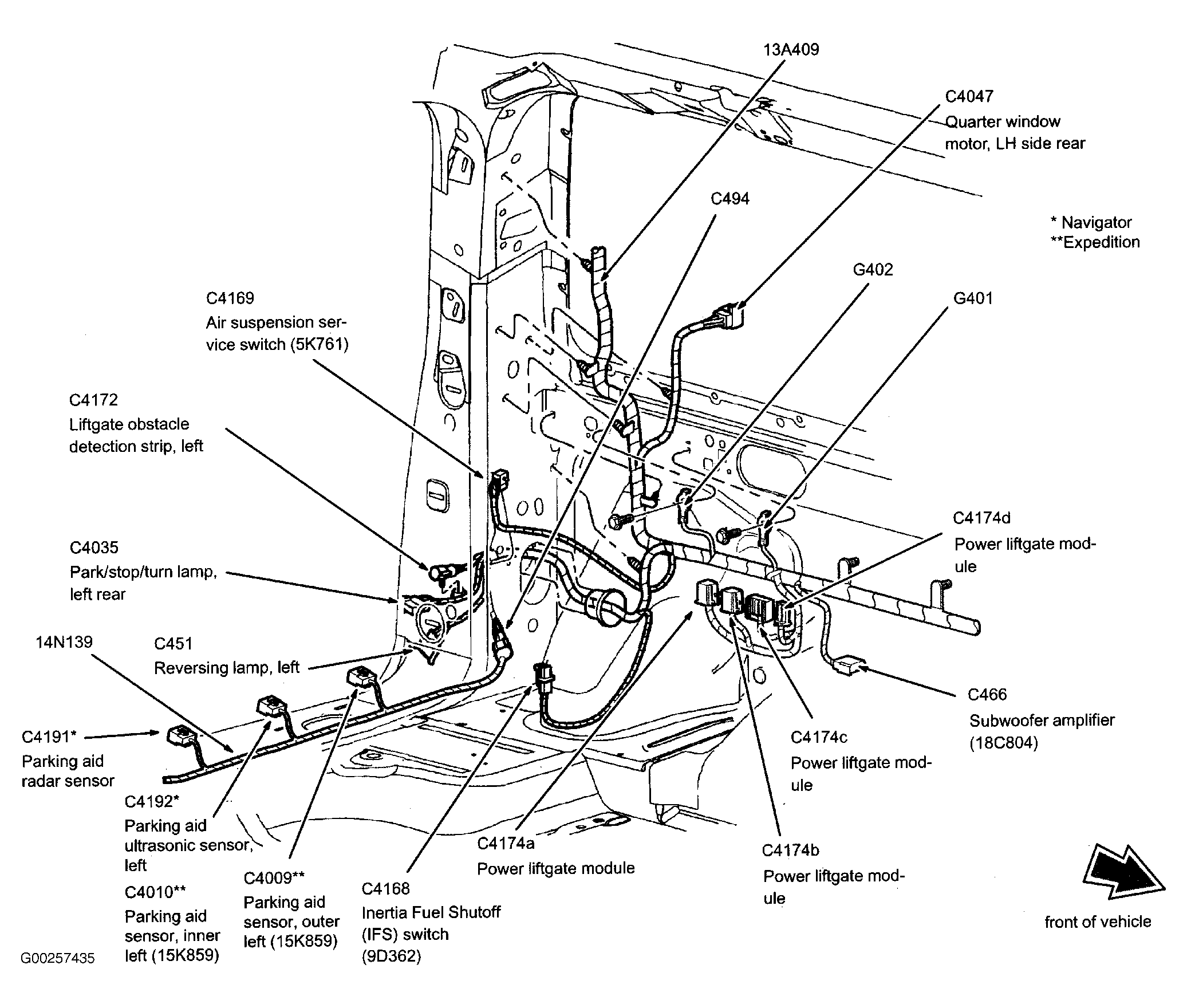

| Power Liftgate Module | At left side of cargo area, behind trim. See Figure. |

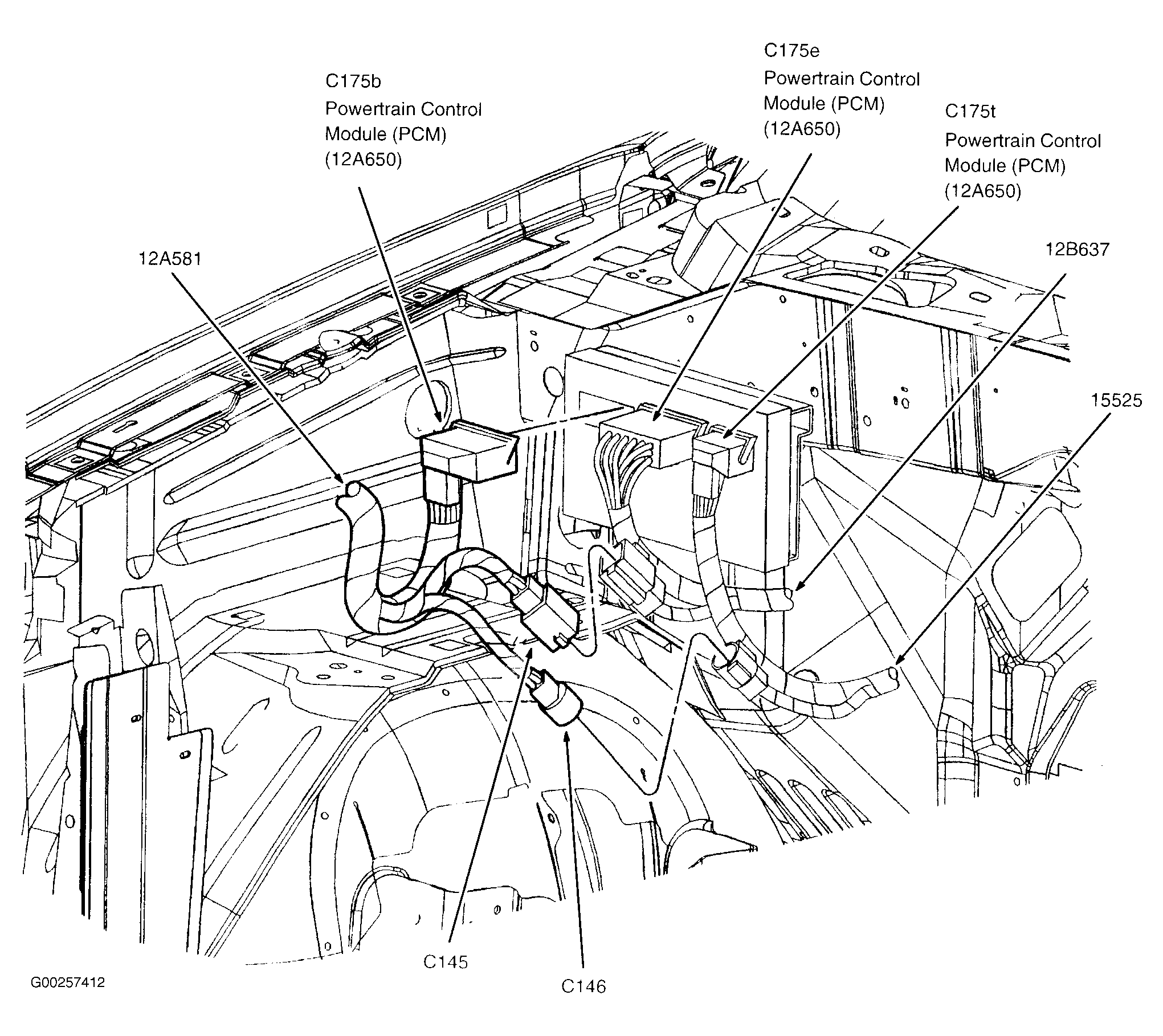

| Powertrain Control Module | On right side of firewall. See Figure. |

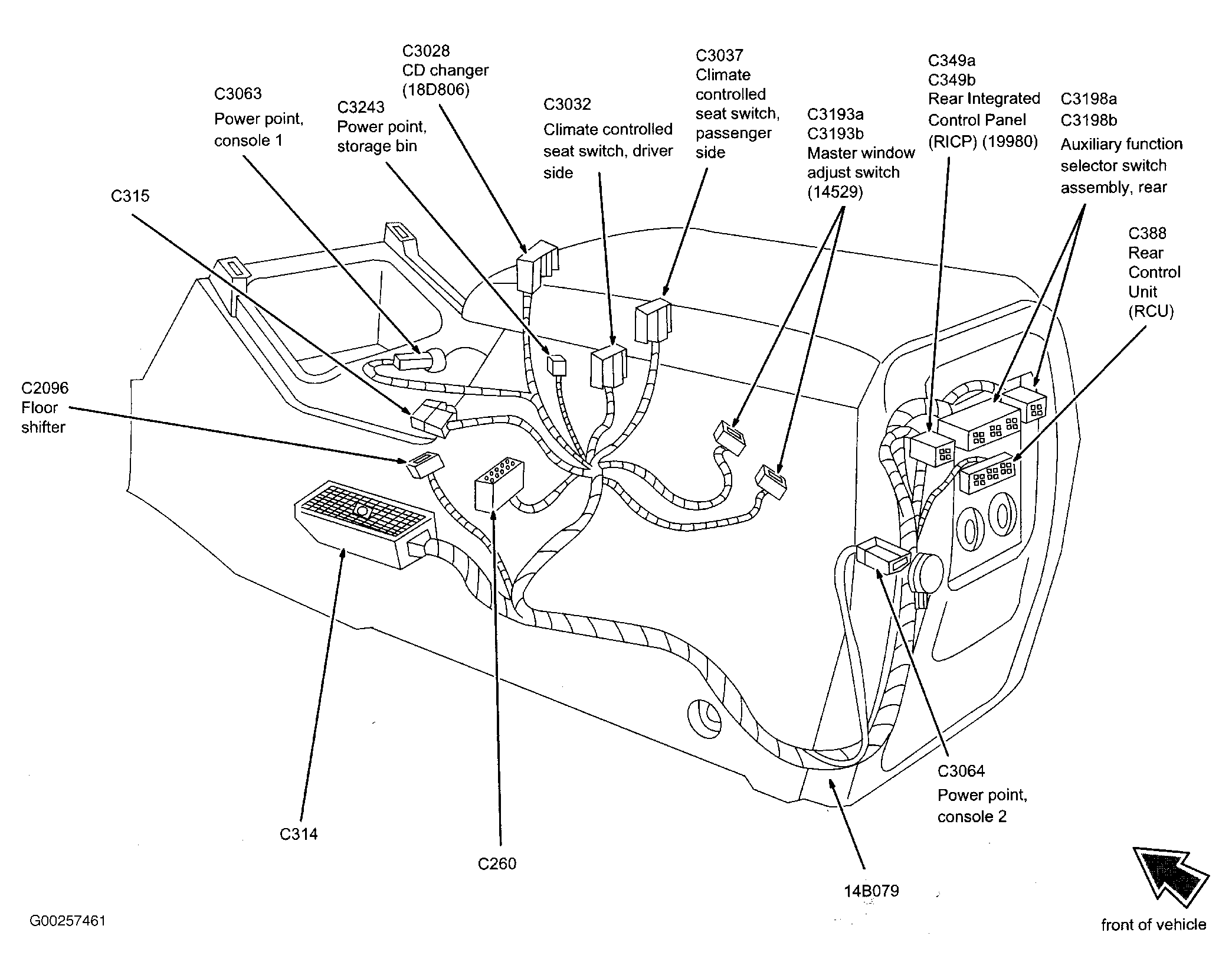

| Rear Control Unit (RCU) | At rear of center console. See Figure. |

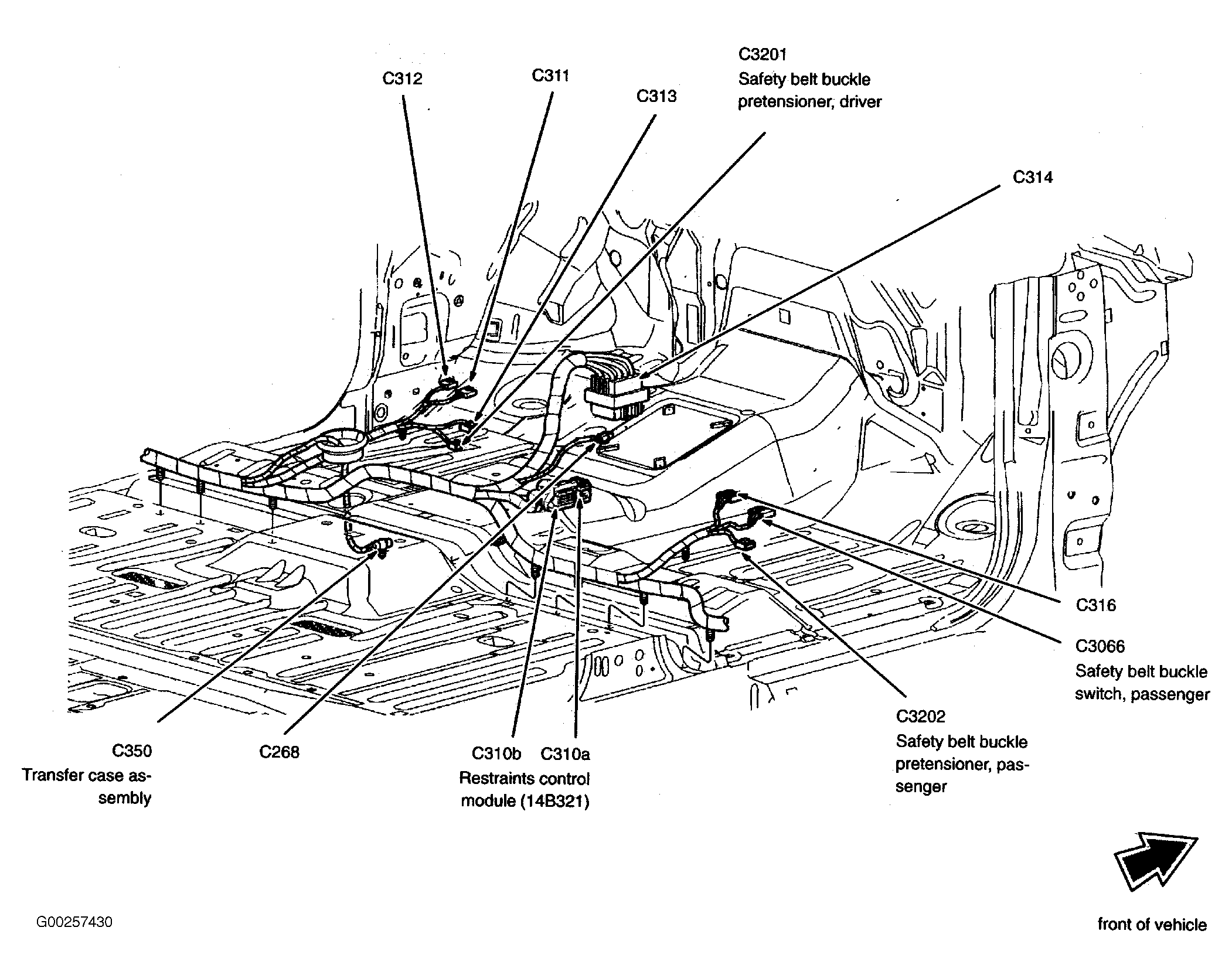

| Restraints Control Module | Below center console. See Figure. |

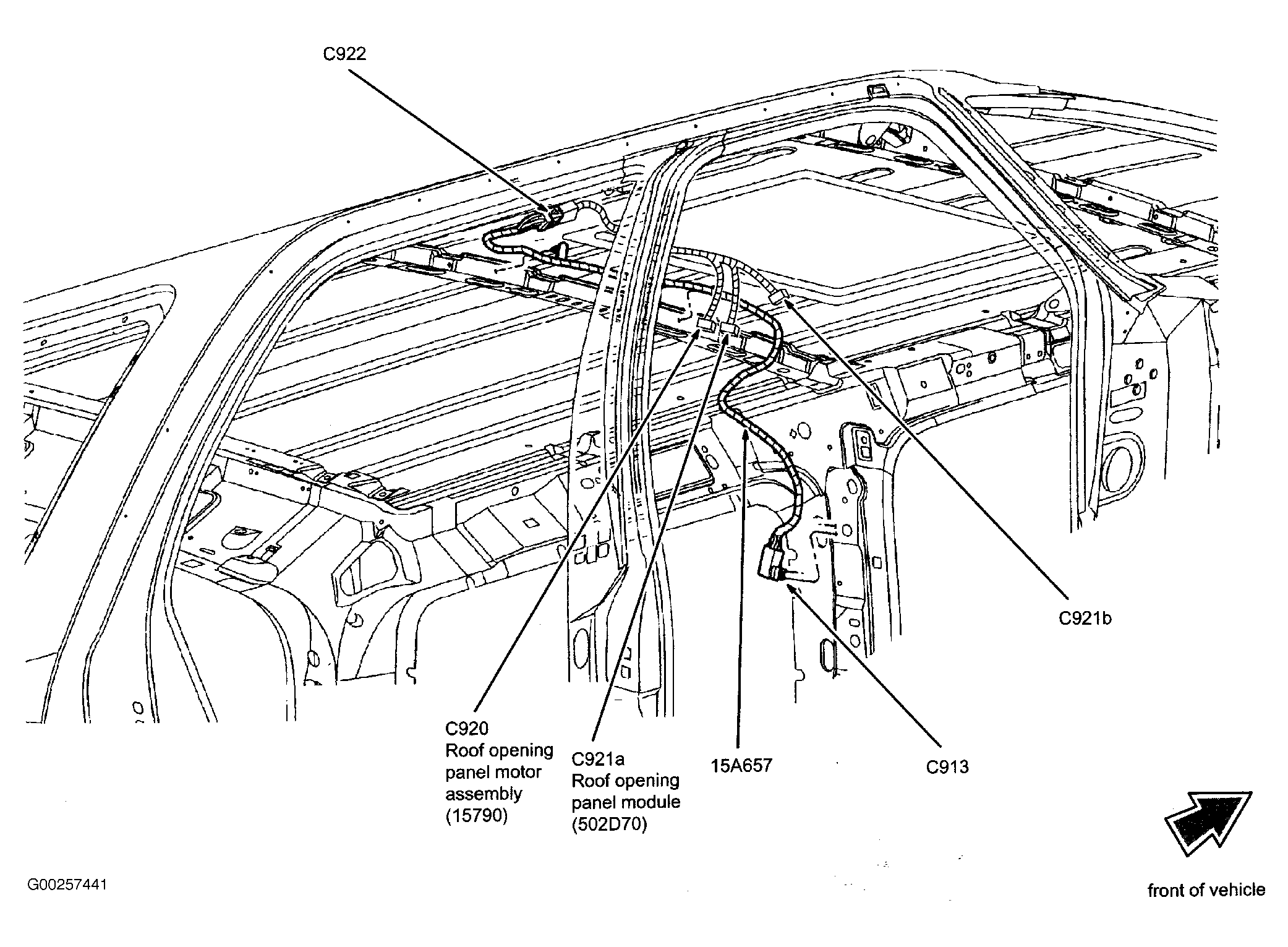

| Roof Opening Panel Module | In roof panel. See Figure. |

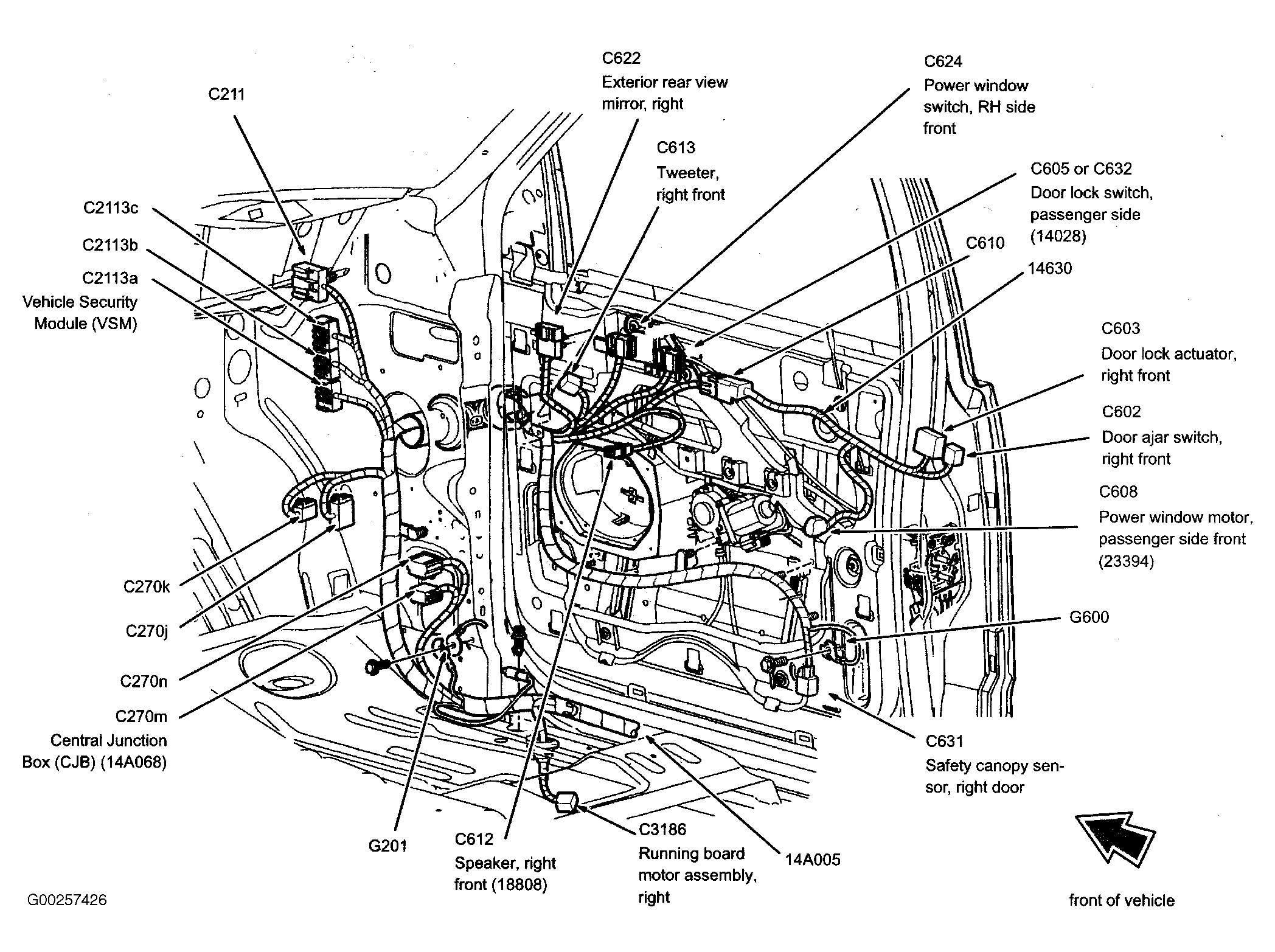

| Vehicle Security Module (VSM) | Under right side of dash. See Figure. |
