Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|
| Air Bag Sliding Contact | Behind left side of dash. See Figure. |
| Antenna | Above right quarterpanel window. See Figure. |

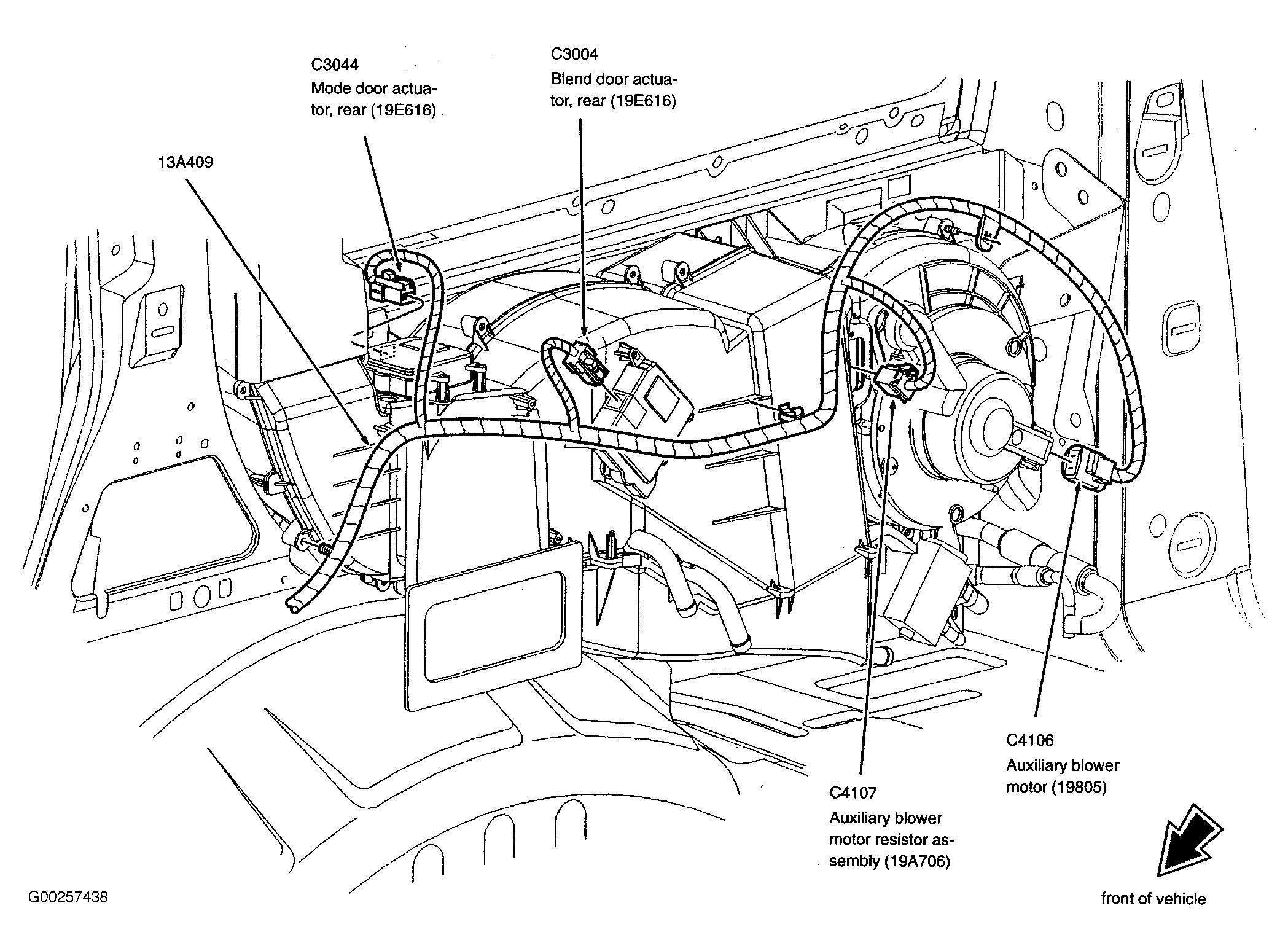

| Auxiliary Blower Motor Resistor Assembly | At right side of cargo area, behind trim. See Figure. |
| Battery | At right side of engine compartment. See Figure. |
| Blower Motor Resistor | Behind center of dash. See Figure. |
| Climate Controlled Seat Backrest Element, Driver Side | Under driver seat. See Figure. |
| Climate Controlled Seat Backrest Element, Passenger Side | Under passenger seat. See Figure. |
| Climate Controlled Seat Cushion Element, Driver Side | Under driver seat. See Figure. |
| Climate Controlled Seat Cushion Element, Passenger Side | Under passenger seat. See Figure. |

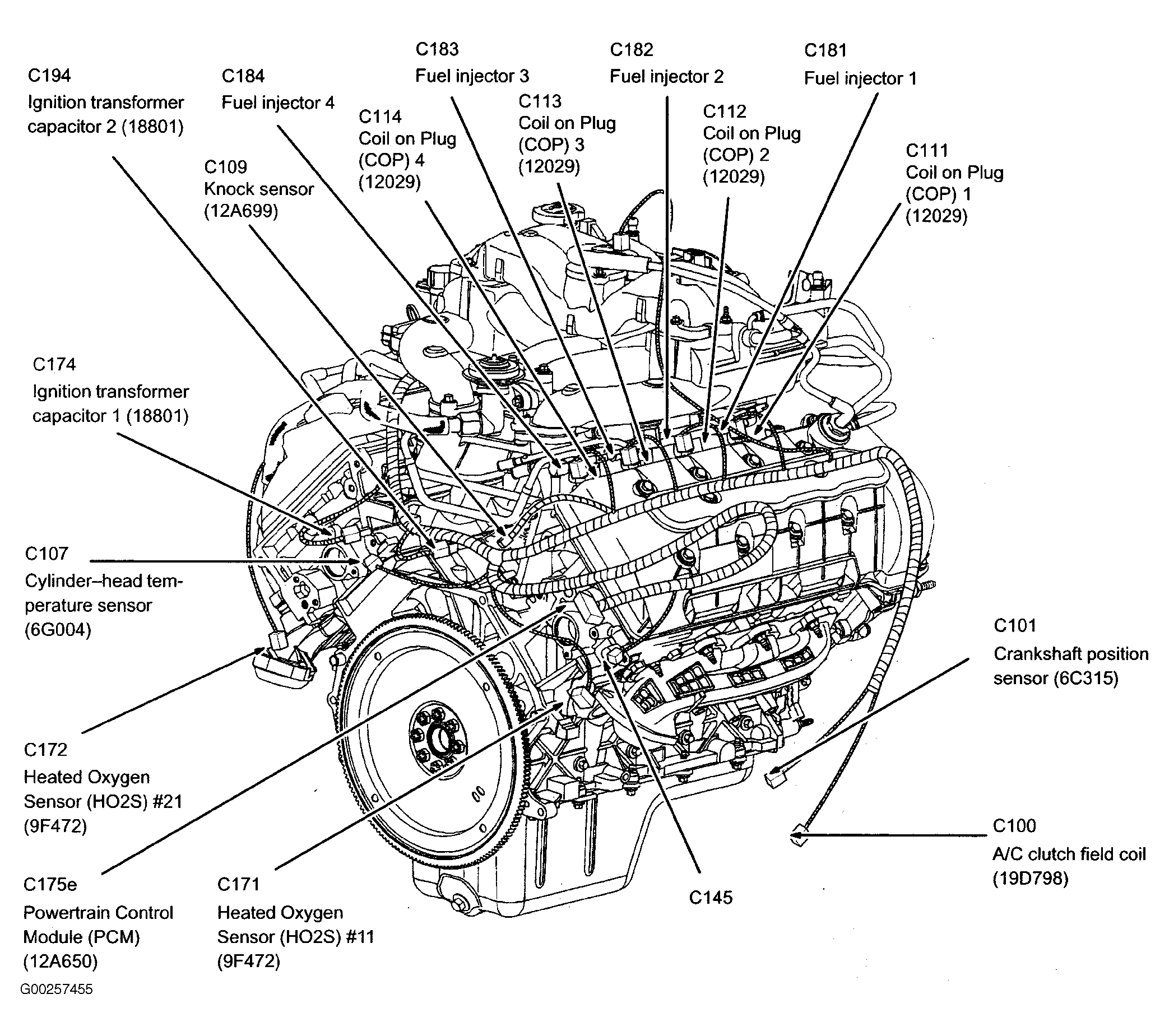

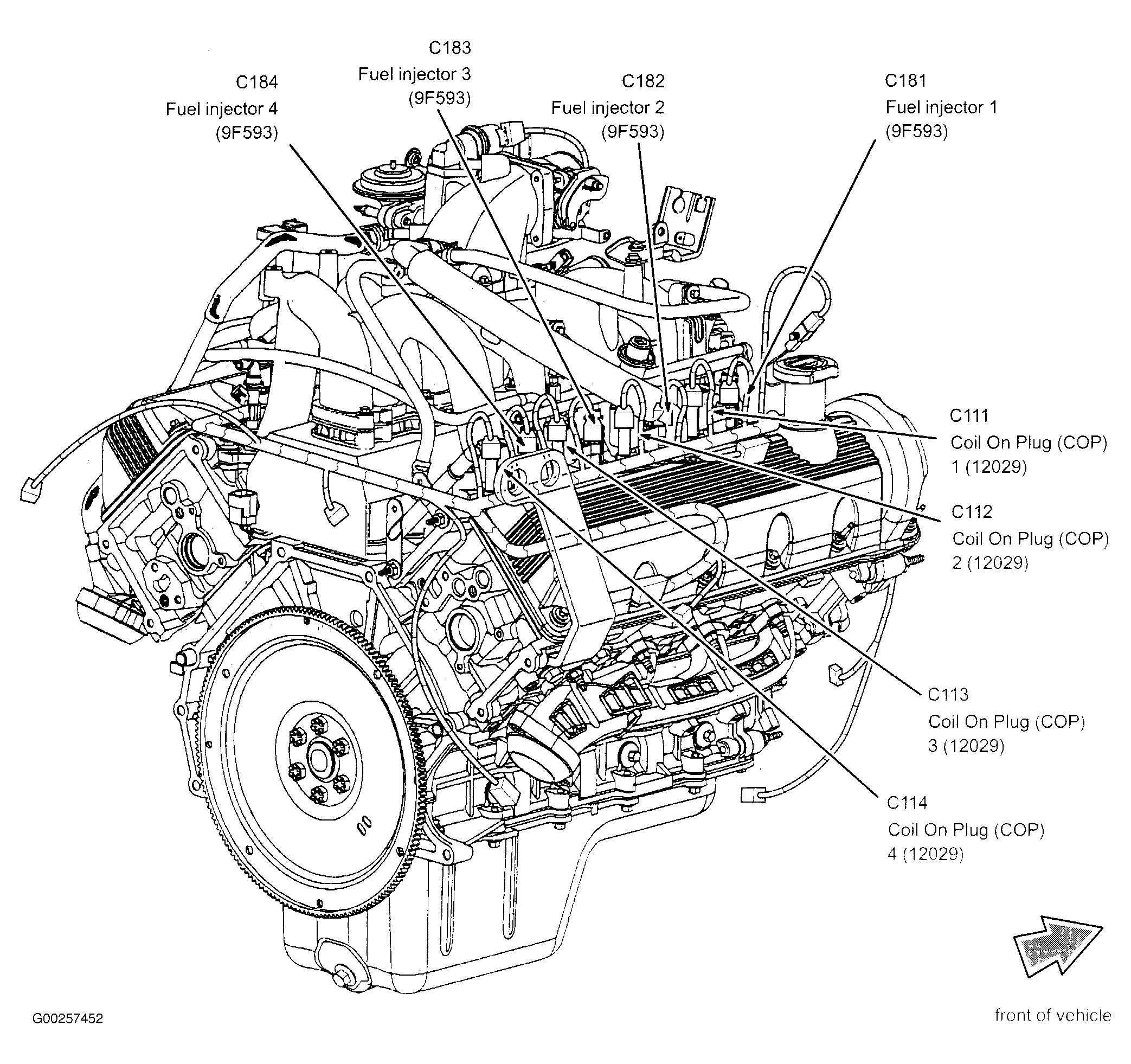

| Coil On Plug (COP) 1 (4.6L 2V) | On right cylinder head. See Figure. |
| Coil On Plug (COP) 1 (5.4L 2V) | On right cylinder head. See Figure. |
| Coil On Plug (COP) 1 (5.4L 4V) | On right cylinder head. See Figure. |
| Coil On Plug (COP) 2 (4.6L 2V) | On right cylinder head. See Figure. |
| Coil On Plug (COP) 2 (5.4L 2V) | On right cylinder head. See Figure. |
| Coil On Plug (COP) 2 (5.4L 4V) | On right cylinder head. See Figure. |
| Coil On Plug (COP) 3 (4.6L 2V) | On right cylinder head. See Figure. |
| Coil On Plug (COP) 3 (5.4L 2V) | On right cylinder head. See Figure. |
| Coil On Plug (COP) 3 (5.4L 4V) | On right cylinder head. See Figure. |
| Coil On Plug (COP) 4 (4.6L 2V) | On right cylinder head. See Figure. |
| Coil On Plug (COP) 4 (5.4L 2V) | On right cylinder head. See Figure. |
| Coil On Plug (COP) 4 (5.4L 4V) | On right cylinder head. See Figure. |

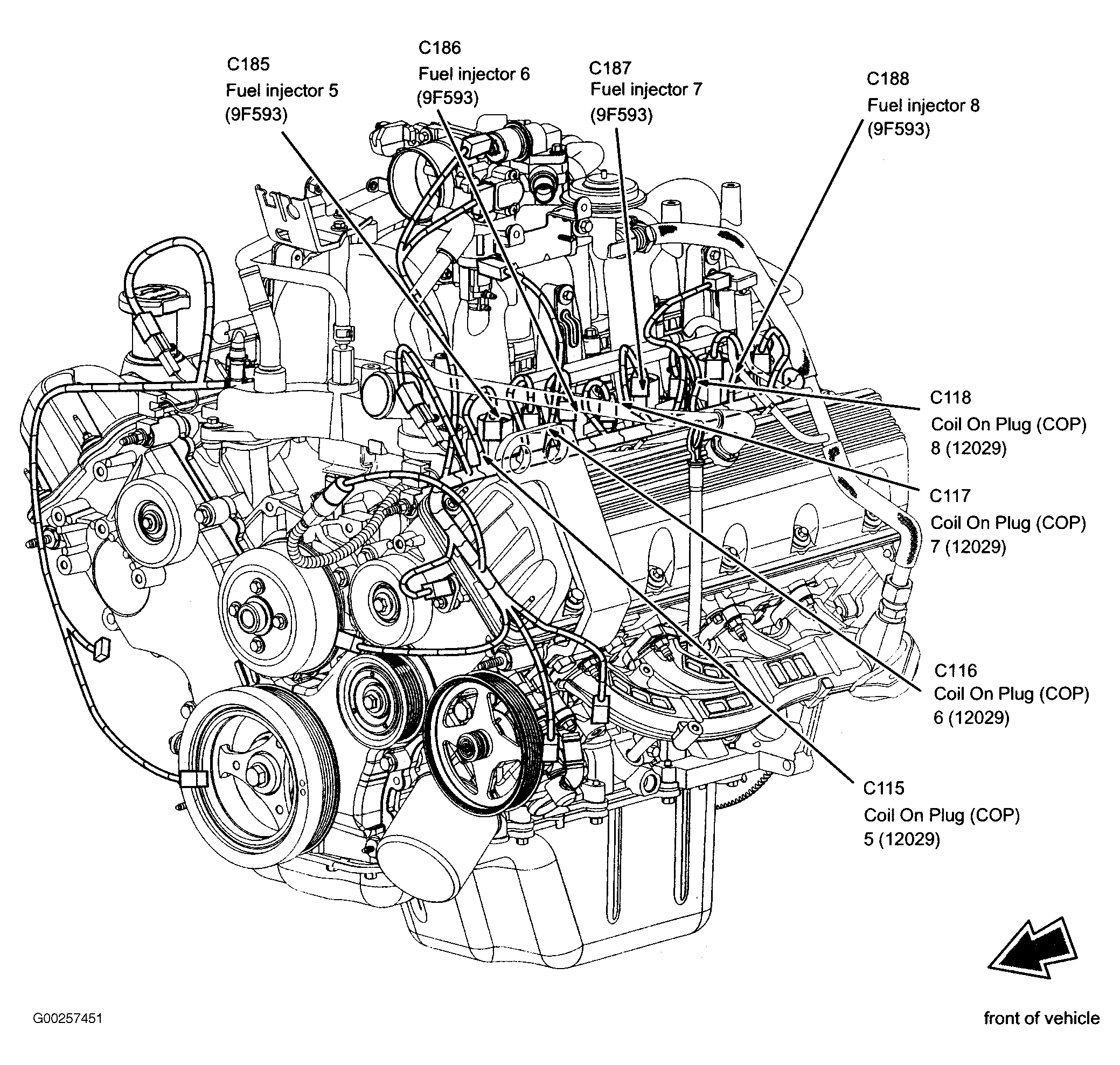

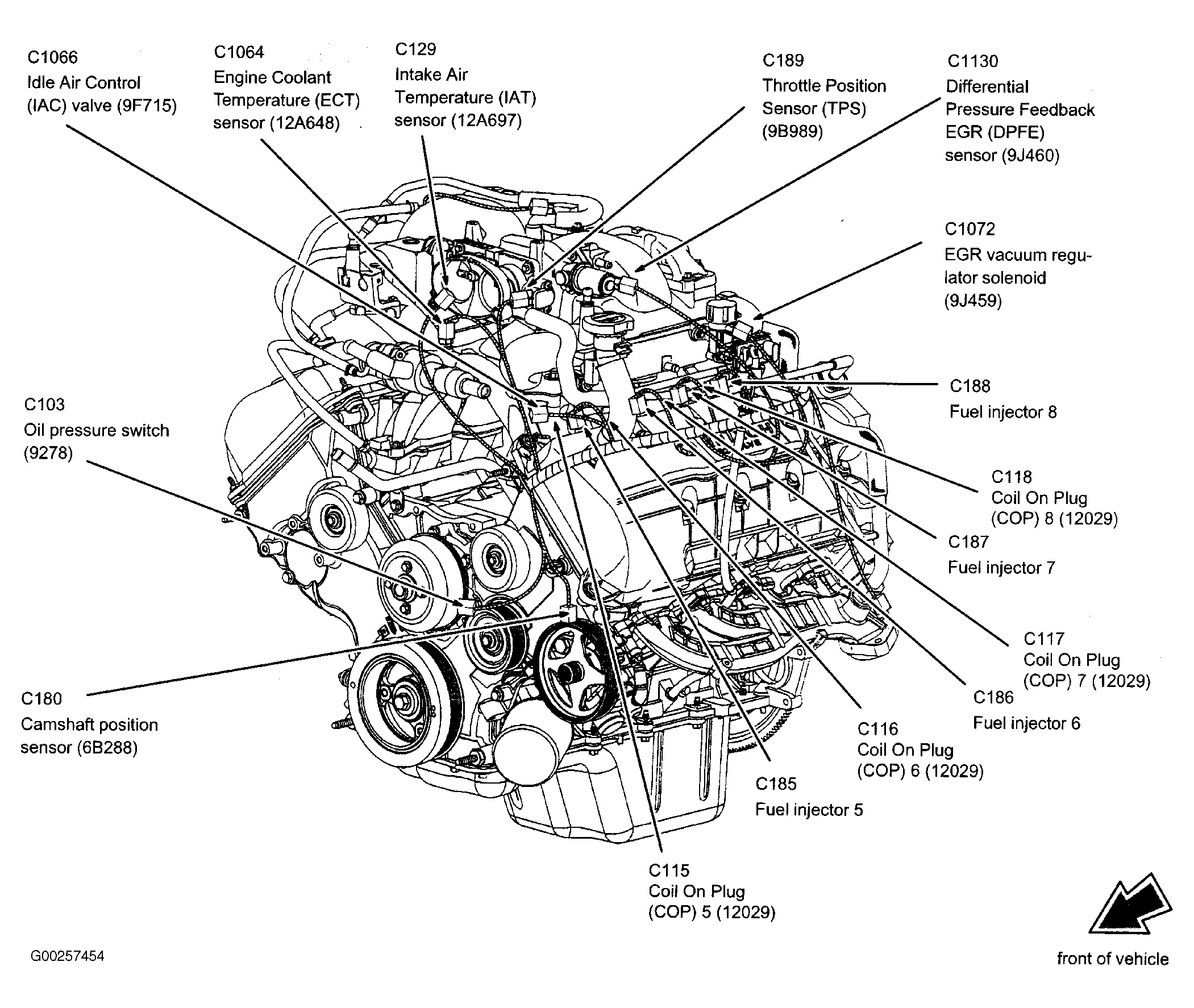

| Coil On Plug (COP) 5 (4.6L 2V) | On left cylinder head. See Figure. |
| Coil On Plug (COP) 5 (5.4L 2V) | On left cylinder head. See Figure. |
| Coil On Plug (COP) 5 (5.4L 4V) | On left cylinder head. See Figure. |
| Coil On Plug (COP) 6 (4.6L 2V) | On left cylinder head. See Figure. |
| Coil On Plug (COP) 6 (5.4L 2V) | On left cylinder head. See Figure. |
| Coil On Plug (COP) 6 (5.4L 4V) | On left cylinder head. See Figure. |
| Coil On Plug (COP) 7 (4.6L 2V) | On left cylinder head. See Figure. |
| Coil On Plug (COP) 7 (5.4L 2V) | On left cylinder head. See Figure. |
| Coil On Plug (COP) 7 (5.4L 4V) | On left cylinder head. See Figure. |
| Coil On Plug (COP) 8 (4.6L 2V) | On left cylinder head. See Figure. |
| Coil On Plug (COP) 8 (5.4L 2V) | On left cylinder head. See Figure. |
| Coil On Plug (COP) 8 (5.4L 4V) | On left cylinder head. See Figure. |
| Data Link Connector (DLC) | Under left side of dash. See Figure. |
| Generator | At top front of engine. See Figure. |
| Horn | At right front of engine compartment. See Figure. |
| Ignition Transformer Capacitor 1 (4.6L 2V) | On top right front of engine. See Figure. |
| Ignition Transformer Capacitor 1 (5.4L 2V) | On top right front of engine. See Figure. |
| Ignition Transformer Capacitor 1 (5.4L 4V) | On top right front of engine. See Figure. |
| Ignition Transformer Capacitor 2 (4.6L 2V) | At top left of engine. See Figure. |
| Ignition Transformer Capacitor 2 (5.4L 2V) | On top left front of engine. See Figure. |
| Ignition Transformer Capacitor 2 (5.4L 4V) | On top rear of engine. See Figure. |
| Illumination Dimmer | Behind right side of dash. See Figure. |
| Navigation GPS Antenna | Behind right side of dash. See Figure. |
| Power Point, Console 1 | Under front of center console. See Figure. |
| Power Point, Console 2 | Under rear of center console. See Figure. |
| Power Point, Rear | At right rear corner of vehicle. See Figure. |
| Power Point, Storage Bin | In center of center console. See Figure. |
| Radio Amplifier | Behind center of dash. See Figure. |
| Safety Belt Buckle Pretensioner, Driver | In driver safety belt buckle assembly. See Figure. |
| Safety Belt Buckle Pretensioner, Passenger | In passenger safety belt buckle assembly. See Figure. |
| Safety Canopy Delete Resistor, Right | On right side of roof. See Figure. |
| Safety Canopy, Left | At left "C" pillar. See Figure. |
| Safety Canopy, Right | At right "C" pillar. See Figure. |
| Subwoofer Amplifier | At left side of cargo area, behind trim. See Figure. |
| Trailer Electronic Brake Control Connector | Behind left center of dash. See Figure. |
| Trailer Tow Connector, 4-Pin | Near rear bumper. See Figure. |
| Trailer Tow Connector, 7-Pin | Near rear bumper. See Figure. |
| Transfer Case Assembly | Under rear of center console. See Figure. |

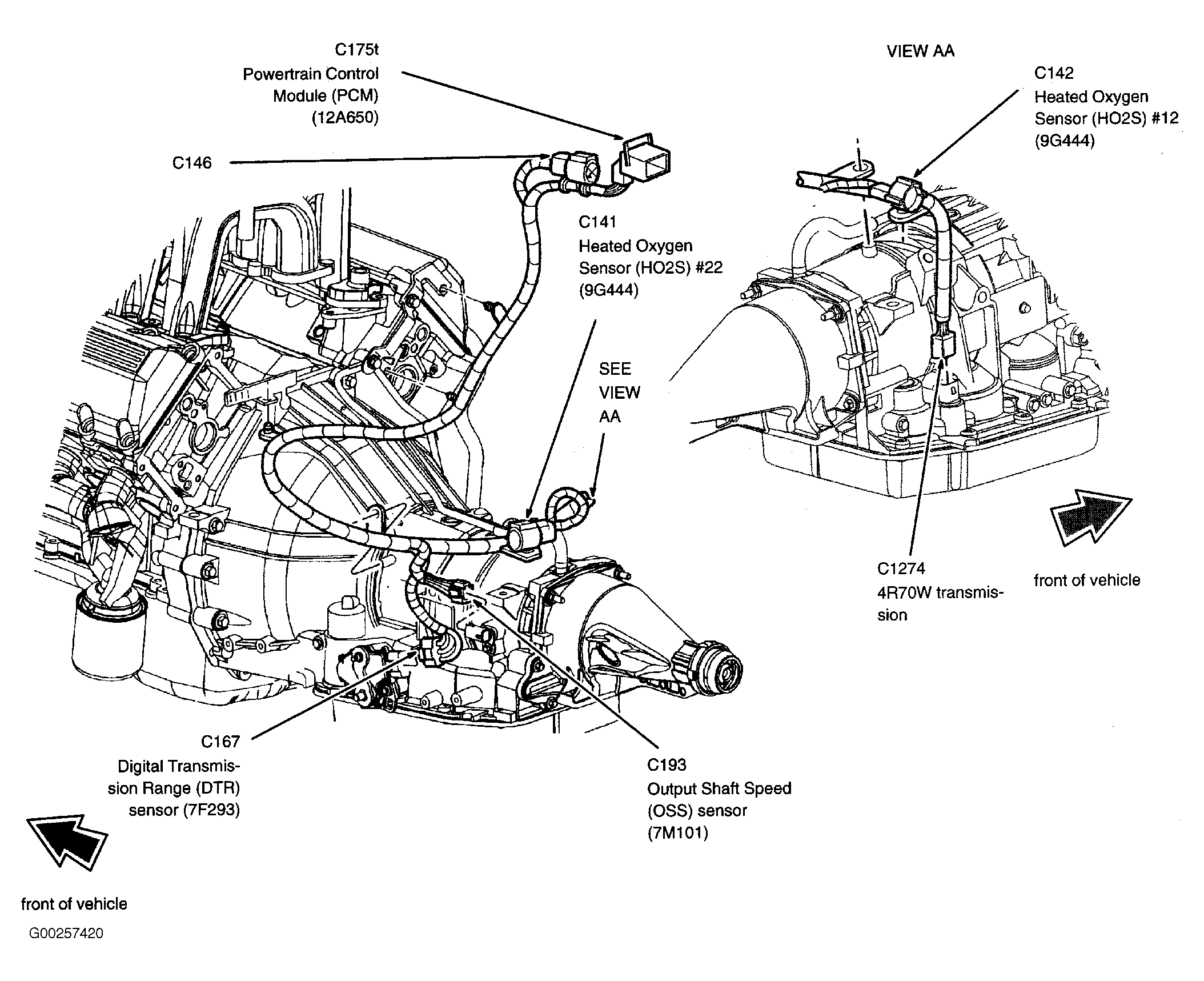

| 4R70W Transmission (4R70W) | At right side of transmission. See Figure. |

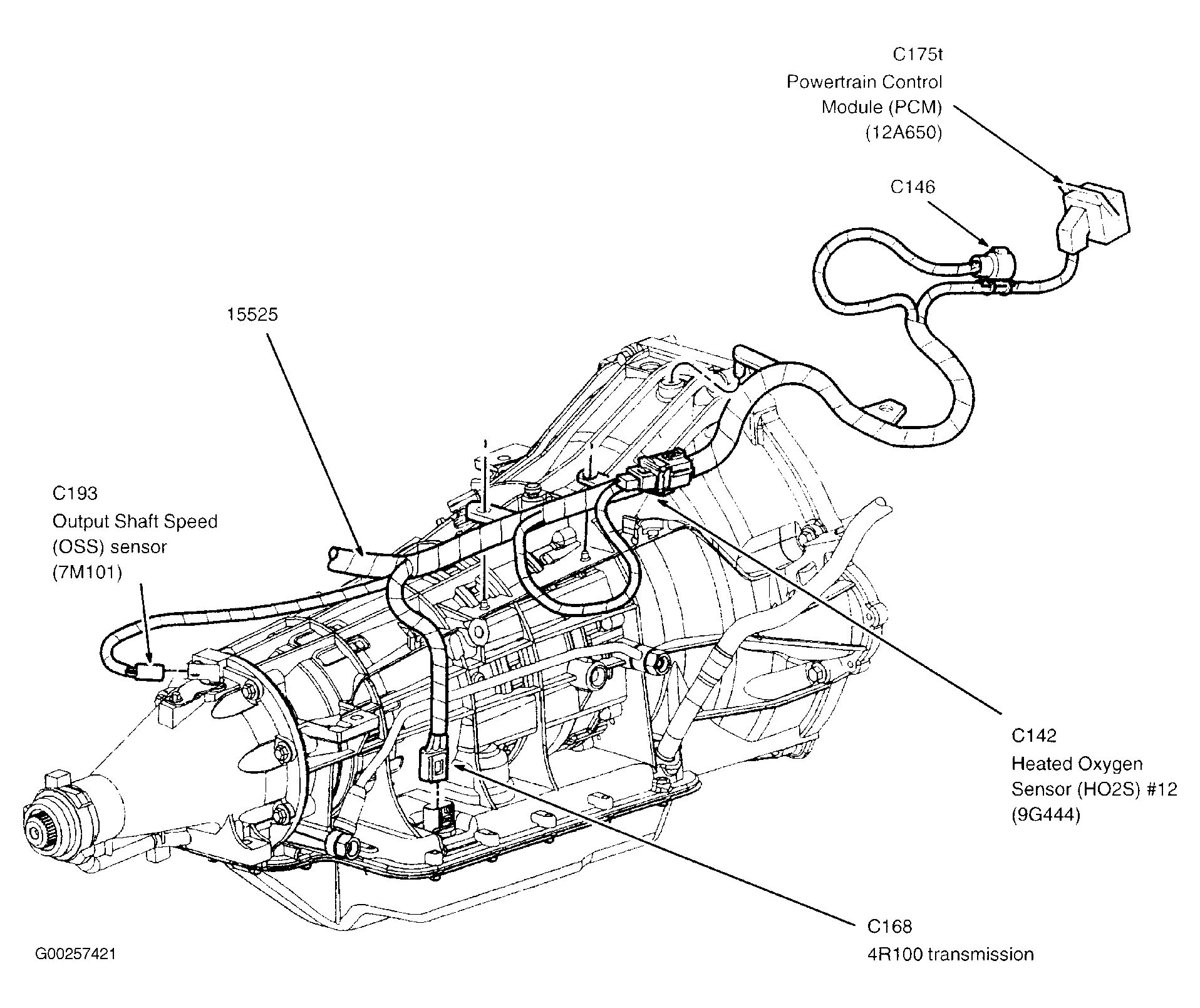

| 4R100 Transmission (4R100) | At right side of transmission. See Figure. |
