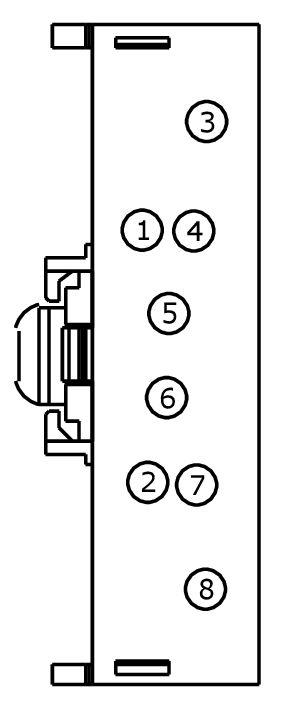

Connector End View C1692 - Dc To Dc Converter Control Module
DESCRIPTION
DC TO DC CONVERTER CONTROL MODULE
COLOR
HARNESS
14290
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 2 | CDC70 (BU-BN) | 22 | CTRL MOD. - VOLTAGE QUALITY # ENGINE START (ENG START SIG) | |
| 3 | CDC78 (VT-BN) | 12 | CTRL MOD. - VOLTAGE QUALITY # POWER OUT (KL15) | |
| 4 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 5 | CDC82 (GN-VT) | 22 | CTRL MOD. - VOLTAGE QUALITY # RUN/START OUT | |
| 6 | GD132 (BK-VT) | 22 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | |
| 7 | CBB15 (BN-BU) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 8 | SBB97 (RD) | 12 | FUSE - OR CIRCUIT BREAKER |

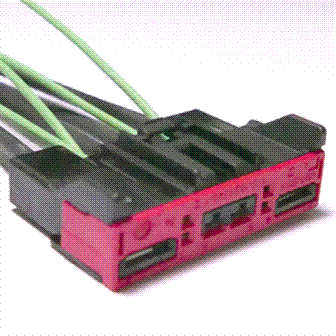

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1532 |
Service Part Number: JU2Z-14S411-ABA Gauge: 12 14 20 Pin material: Tin & Silver Cavities: 8 Vehicle Uses Module - Direct Current/Direct Current Converter |
