UP/DOWN Switch Portion

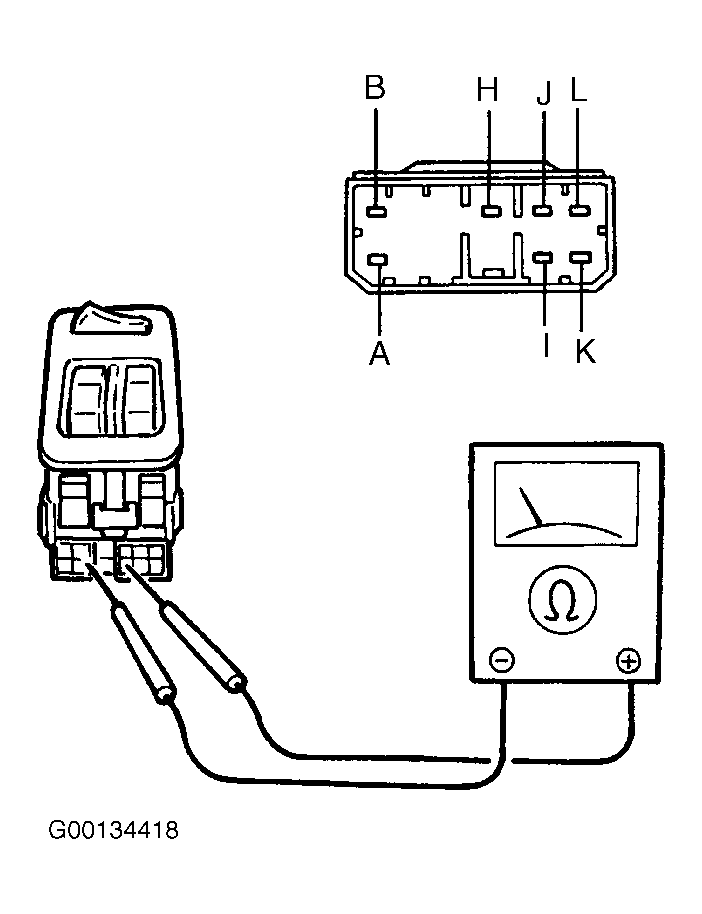

Remove main switch from vehicle. Using an ohmmeter, check continuity between UP/DOWN switch terminals, with switch in specified positions. See TESTING UP/DOWN SWITCH PORTION OF MAIN SWITCH CONTINUITY table and Fig 1 . If continuity is not as specified, replace main switch.
TESTING UP/DOWN SWITCH PORTION OF MAIN SWITCH CONTINUITY
| Switch Position | Continuity Between Terminals | |
|---|---|---|
| Driver Window Switch On Main Switch | ||
| Up | "A" & "K"; "B" & "L" | |
| Off | "B", "K" & "L" | |
| Down | "A" & "L"; "B" & "K" | |
| Passenger Window Switch On Main Switch | ||
| Up | "A" & "I"; "B" & "J" | |
| Off | "B", "I" & "J" | |
| Down | "A" & "J"; "B" & "I" | |
