Torque Specifications
TORQUE SPECIFICATIONS table
| Component |
Ft. Lbs (N.m) |
| Crank Angle Sensor Mounting Bolt (Miata) |
14-20 (19-27) |
| Distributor Mounting Bolts |
14-18 (19-25) |
| Fuel Rail Mounting Bolt/Nut |
14-18 (19-25) |
| Idle Pulley Bracket Bolts (MX-3 1.8L) |
14-19 (19-26) |
| Oxygen Sensor |
| B2200 Carbureted |
|
| Navajo |
30 (41) |
| All Others |
22-36 (30-49) |
| Throttle Body-To-Manifold Bolts |
| All Except Navajo |
14-18 (19-25) |

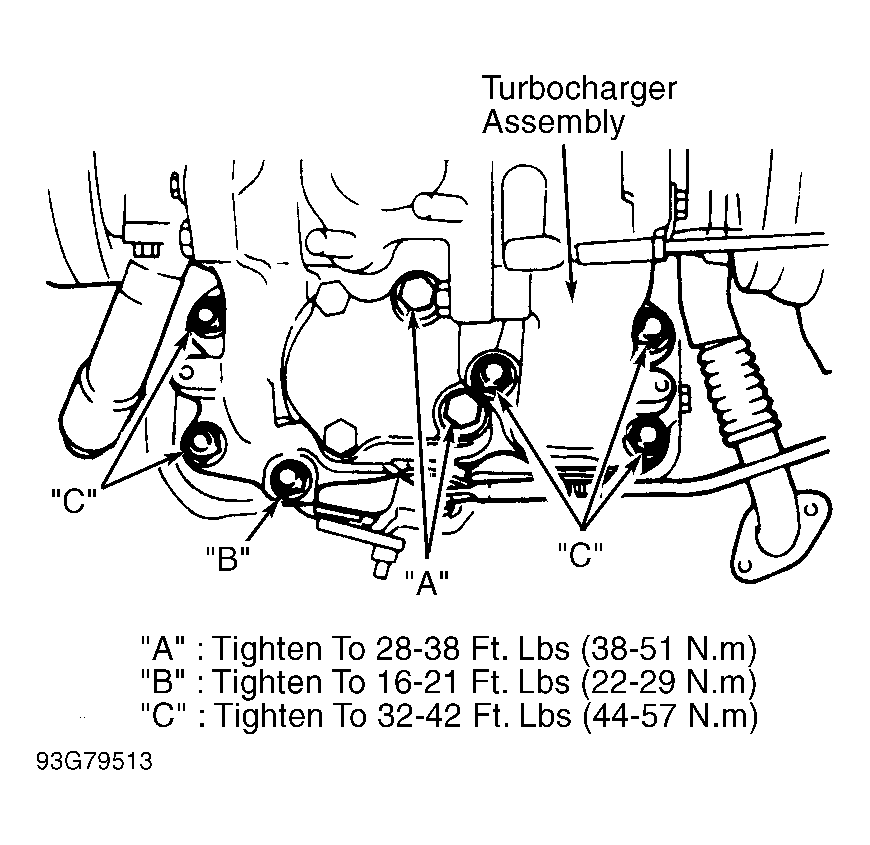

| Turbo-To-Exhaust Manifold Bolts/Nuts (RX7) |
| "A" Bolts |
28-38 (38-51) |
| "B" Nuts |
16-21 (22-29) |
| "C" Nuts |
32-42 (44-57) |
| Turbo-To-Exhaust Pipe Nut (RX7) |
28-38 (38-52) |
| Upper Intake Manifold Bolt/Nut |
| Except Navajo |
14-18 (19-25) |
| Navajo |
15-18 (20-24) |
| INCH Lbs. (N.m) |
| Carburetor Mounting Nuts (B2200) |
62-97 (7-11) |
| Crank Angle Sensor Mounting Bolt |
| MX-3 1.8L, MX-6 2.5L & 626 2.5L |
95 (10.7) |
| RX7 & 929 |
71-97 (8-11) |
| Crankshaft Position Sensor Bolts (Navajo) |
79-106 (9-12) |
| Dipstick Pipe Bolts (MX-3 1.8L) |
71-97 (8-11) |
| Fuel Pressure Regulator Bolts |
71-97 (8-11) |
| Fuel Supply Manifold Bolts (Navajo) |
89-124 (10-14) |
| Throttle Body-To-Manifold Bolts (Navajo) |
71-106 (8-12) |
| Turbo Oil Return Pipe Nut (RX7) |
71-97 (8-11) |
