Main Switch

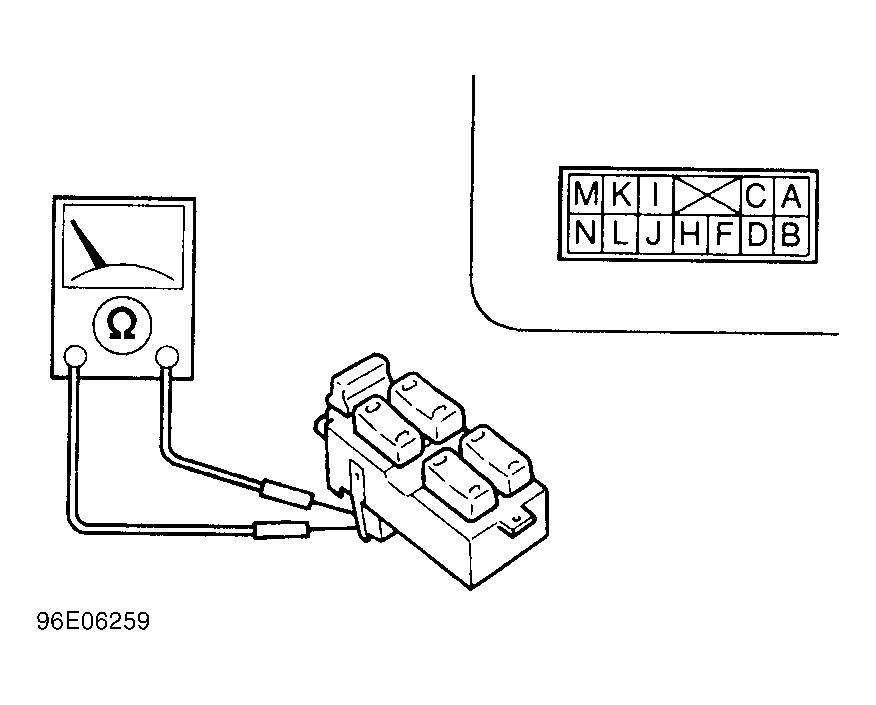

Check continuity across specified terminals of main switch connector with main switch button held in position. SeeFig 1 . See appropriate MAIN SWITCH CONTINUITY TEST . Replacemain switch if continuity is not as specified.
MAIN SWITCH CONTINUITY TEST
| Switch Position (1) | Terminals | |||
|---|---|---|---|---|
| Driver | ||||
| UP | A & H; C & F | |||
| DOWN | A & F; C & H | |||
| AUTO DOWN | A & F; C & H | |||
| Off (Neutral) | A, C & F | |||
| Passenger | ||||
| UP | F & K; H & M | |||
| DOWN | F & M; H & K | |||
| Off (Neutral) | F, M & K | |||
| Right Rear | ||||
| UP | H & L; F & N | |||
| DOWN | H & N; F & L | |||
| Off (Neutral) | F, L & N | |||
| Left Rear | ||||
| UP | B & F; H & D | |||
| DOWN | D & F; H & B | |||
| Off (Neutral) | B, D & F | |||
|
||||
