Circuit Protection Devices
CIRCUIT PROTECTION DEVICES
| Component | Component Location |
|---|---|

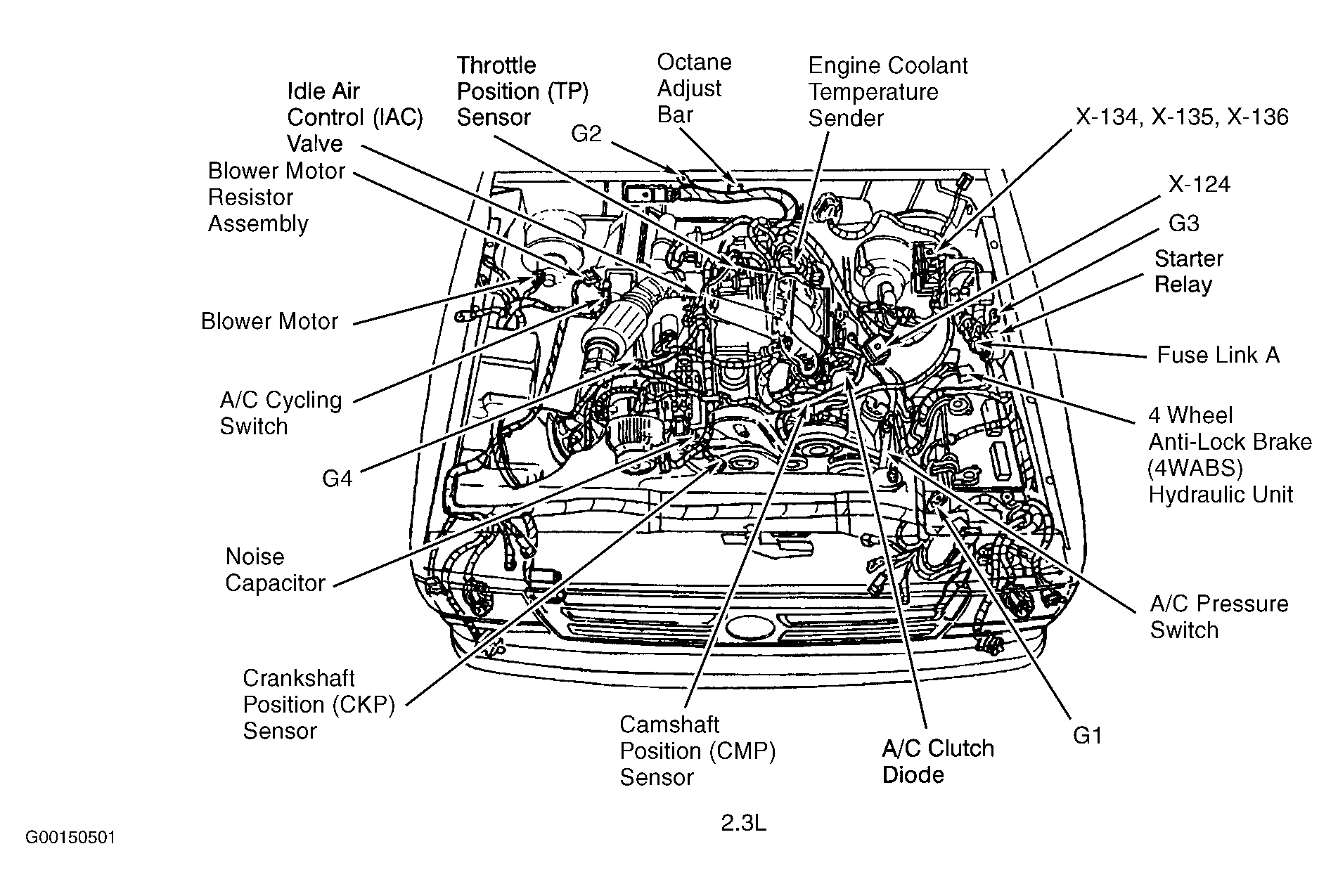

| Engine Compartment Fuse/Relay Box (2.3L) | Left rear of engine compartment. See Figure . |

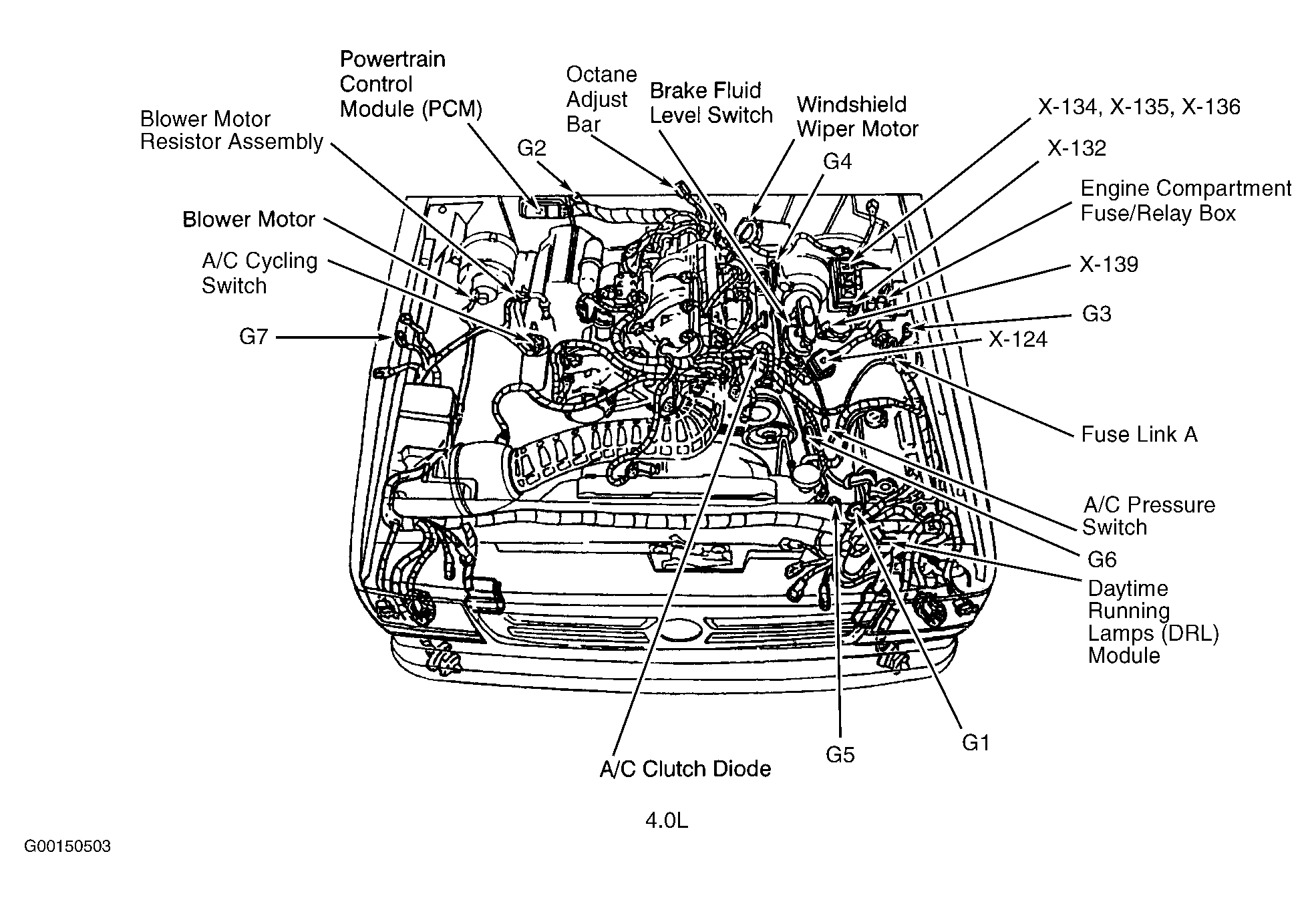

| Engine Compartment Fuse/Relay Box (4.0L) | Left rear of engine compartment. See Figure . |
| Fuse Link A (2.3L) | At starter relay, on left inner fender panel. See Figure . |
| Fuse Link A (4.0L) | At starter relay, on left inner fender panel. See Figure . |
| I/P Fuse Panel | Behind left side of dash. |
| Relay Box No. 1 | Behind dash, right of steering column. |
| Relay Box No. 2 | Behind grille, in right front of engine compartment. |
| Relay Box No. 3 (2.3L) | On left front inner fender panel. |
| Relay Box No. 3 (4.0L) | On left front inner fender panel. |
