Circuit Protection Devices
CIRCUIT PROTECTION DEVICES
| Component | Component Location |
|---|---|
| A/C Clutch Diode | Left front of engine compartment, taped in harness, near A/C clutch field coil. |

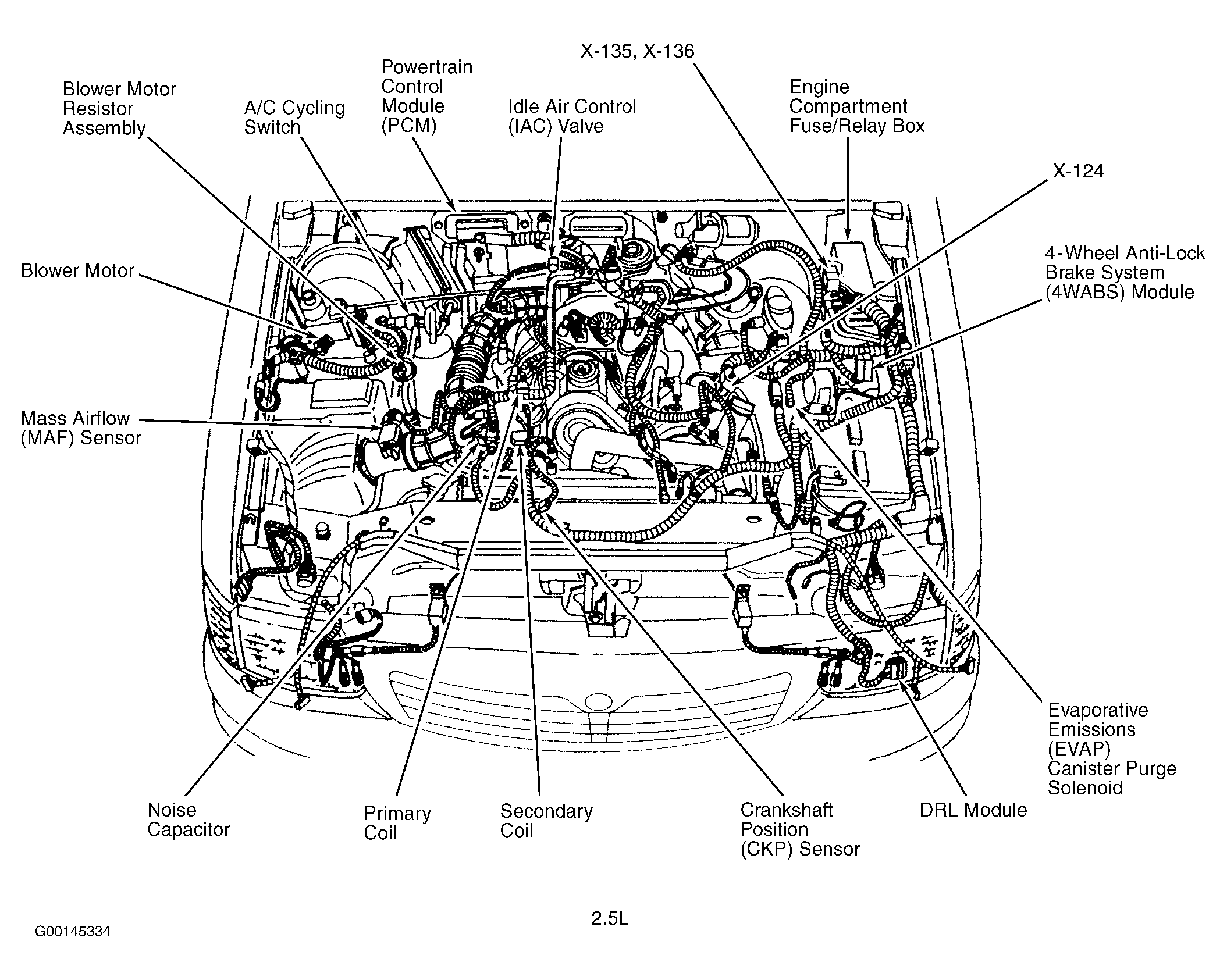

| Engine Compartment Fuse/Relay Box (2.5L) | Left rear of engine compartment. See Figure . |

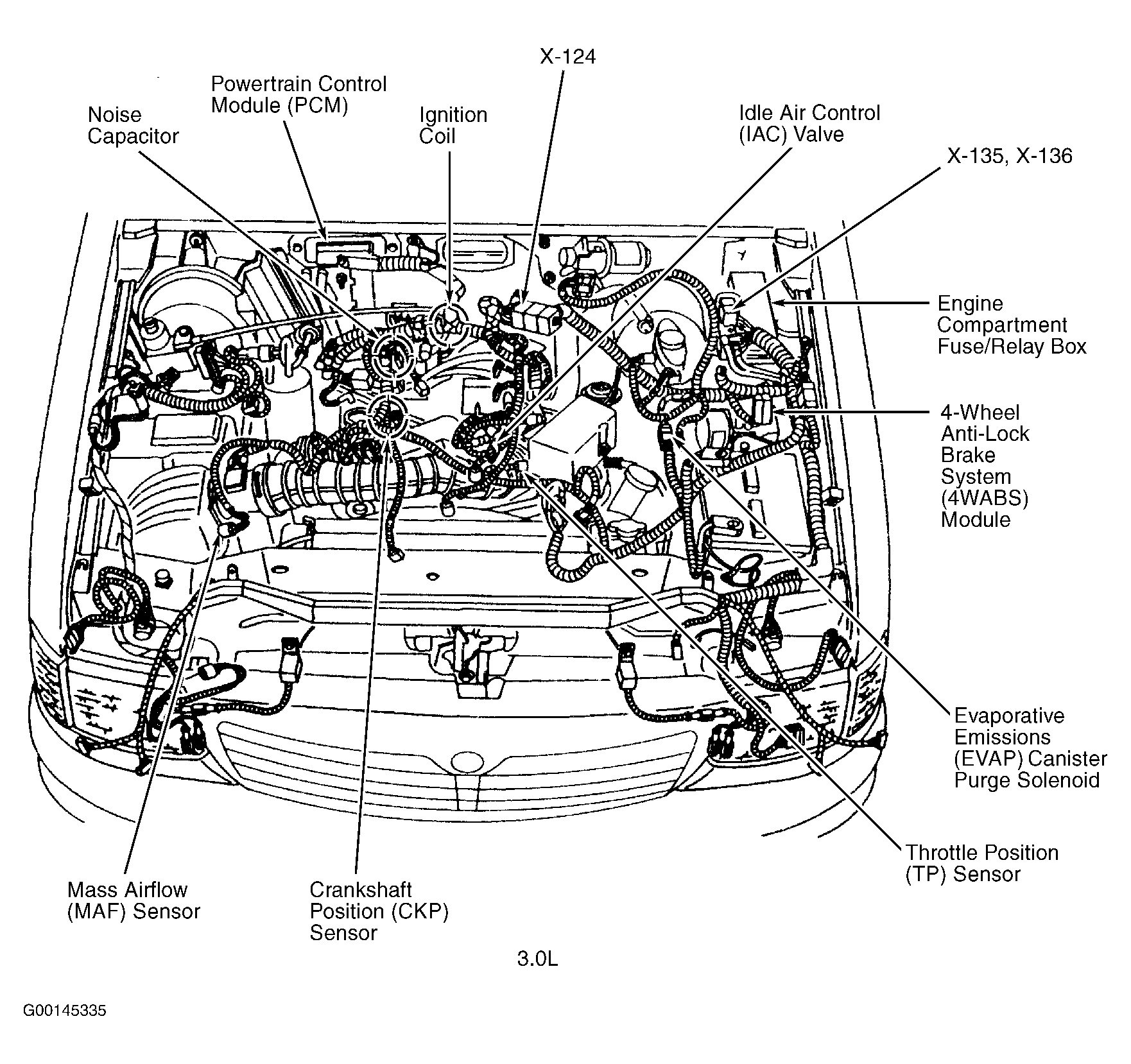

| Engine Compartment Fuse/Relay Box (3.0L) | Left rear of engine compartment. See Figure . |

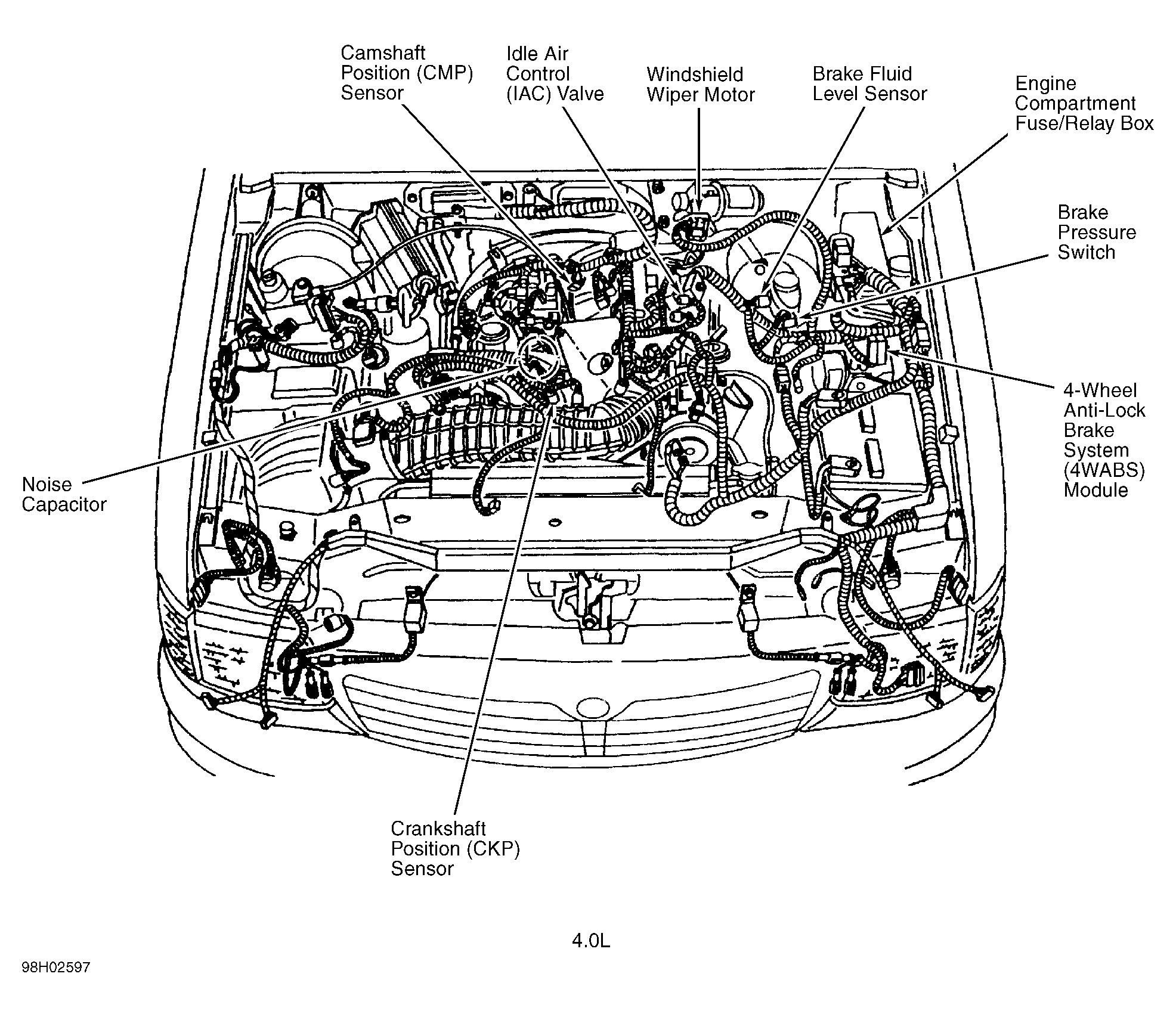

| Engine Compartment Fuse/Relay Box (4.0L) | Left rear of engine compartment. See Figure . |
| I/P Fuse Panel | Behind left side of dash. |
| PCM Power Diode | In engine compartment fuse/relay box. |
| RABS Diode | In engine compartment fuse/relay box. |
| Relay Box | Behind dash, right of steering column. |
