Main Switch Test

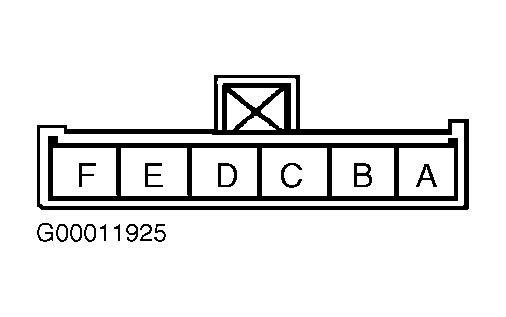

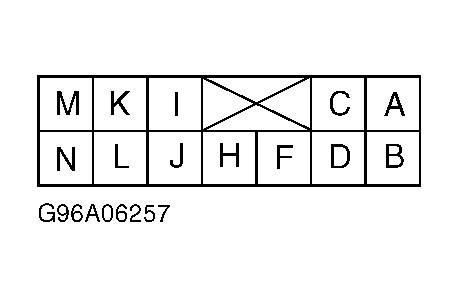

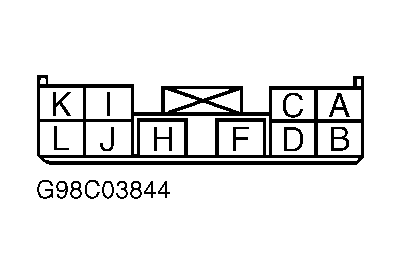

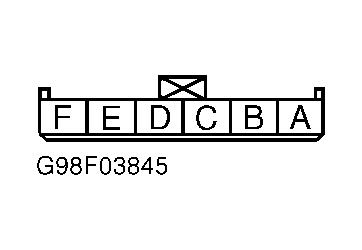

Disconnect main switch harness connector. Check for continuity between main switch terminals with main switch held in specified position. See appropriate MAIN SWITCH CONTINUITY TEST table. See Fig 1 through Figure . If continuity is not as specified, replace main switch.
MAIN SWITCH CONTINUITY TEST (MILLENIA)
| Switch Position (1) | Continuity Between Terminals | |||
|---|---|---|---|---|
| Driver | ||||
| UP | A & H; C & F | |||
| DOWN | A & F; C & H | |||
| Auto Down | A & F; C & H | |||
| Off (Neutral) | A, C & F | |||
| Passenger | ||||
| UP | F & K; H & M | |||
| DOWN | F & M; H & K | |||
| Off (Neutral) | F, K & M | |||
| Left Rear | ||||
| UP | B & F; D & H | |||
| DOWN | D & F; B & H | |||
| Off (Neutral) | B, D & F | |||
| Right Rear | ||||
| UP | H & L; F & N | |||
| DOWN | F & L; H & N | |||
| Off (Neutral) | F, L & N | |||
|
||||
MAIN SWITCH CONTINUITY TEST (MPV)
| Switch Position(1) | Continuity Between Terminals | |||
|---|---|---|---|---|
| Driver | ||||
| UP | A & H; C & F | |||
| DOWN | A & F; C & H | |||
| Auto Down | A & F; C & H | |||
| OFF (Neutral) | A, C & F | |||
| Passenger | ||||
| UP | F & K; H & I | |||
| DOWN | F & I; H & K | |||
| OFF (Neutral) | F, I & K | |||
| Left Rear | ||||
| UP | B & H; D & F | |||
| DOWN | B & F; D & H | |||
| OFF (Neutral) | B, D & F | |||
| Right Rear | ||||
| UP | F & L; H & J | |||
| DOWN | F & J; H & L | |||
| OFF (Neutral) | F, J & L | |||
| Power Cut Switch | ||||
| Unlock | A, B, C, D, F, I, J, K & L | |||
| Lock | A, C & F; B, D, I, J, K & L | |||
|
||||
MAIN SWITCH CONTINUITY TEST (MX-5 MIATA)
| Switch Position | Continuity Between Terminals | |
|---|---|---|
| Driver's | ||
| UP | A, B, C & E; D & F | |
| DOWN | A, B, C & F; D & E | |
| Auto Down | A, B, C & F; D & E | |
| Off (Neutral) | A, B, C, E & F | |
| Passenger's | ||
| UP | A, C, E & F; B & D | |
| DOWN | A & D; B, C, E & F | |
| Off (Neutral) | A, B, C, E & F | |
MAIN SWITCH CONTINUITY TEST (PROTEGE)
| Switch Position (1) | Continuity Between Terminals | |||
|---|---|---|---|---|
| Driver | ||||
| UP | F & J; H & L | |||
| DOWN | F & L; H & J | |||
| Auto Down | F & L; H & J | |||
| Off (Neutral) | H, J & L | |||
| Passenger | ||||
| UP | B & F; D & H | |||
| DOWN | B & H; D & F | |||
| Off (Neutral) | B, D & H | |||
| Left Rear | ||||
| UP | F & I; H & K | |||
| DOWN | F & K; H & I | |||
| Off (Neutral) | H, I & K | |||
| Right Rear | ||||
| UP | A & F; C & H | |||
| DOWN | A & H; C & F | |||
| Off (Neutral) | A, C & H | |||
|
||||
MAIN SWITCH CONTINUITY TEST (626)
| Switch Position | Continuity Between Terminals | ||
|---|---|---|---|
| Driver | |||
| Power Cut Switch On | |||
| UP | A & H; B, C, D, F, I, J, K, & L | ||
| DOWN | C & H; A, B, D, F, I, J, K, & L | ||
| One-Touch DOWN | C & H; A, B, D, F, I, J, K, & L | ||
| Off (Neutral) | A, B, C, D, F, I, J, K, & L | ||
| Power Cut Switch Off | |||
| UP | A & H; C & F; B, D, I, J, K, & L | ||
| DOWN | A & F; C & H; B, D, I, J, K, & L | ||
| One-Touch DOWN | A & F; C & H; B, D, I, J, K, & L | ||
| Off (Neutral) | A, C & F; B, D, I, J, K & L | ||
| Passenger | |||
| Power Cut Switch On | |||
| UP | H & I; A, B, C, D, F, J, K & L | ||
| DOWN | H & K; A, B, C, D, F, I, J, & L | ||
| Off (Neutral) | A, B, C, D, F, I, J, K, & L | ||
| Power Cut Switch Off | |||
| UP | A, C & F; B, D, J, K & L; H & I | ||
| DOWN | A, C & F; B, D, I, J & L; H & K | ||
| Off (Neutral) | A, C & F; B, D, I, J, K & L | ||
| Left Rear | |||
| Power Cut Switch On | |||
| UP | B & H; A, C, D, F, I, J, K & L | ||
| DOWN | D & H; A, B, C, F, I, J, K & L | ||
| Off (Neutral) | A, B, C, D, F, I, J, K, & L | ||
| Power Cut Switch Off | |||
| UP | A, C & F; B & H; D, I, J, K & L | ||
| DOWN | A, C & F; D & H; B, I, J, K & L | ||
| Off (Neutral) | A, C & F; B, D, I, J, K & L | ||
| Right Rear | |||
| Power Cut Switch On | |||
| UP | H & J; A, B, C, D, F, I, K & L | ||
| DOWN | H & L; A, B, C, D, F, I, J & K | ||
| Off (Neutral) | A, B, C, D, F, I, J, K, & L | ||
| Power Cut Switch Off | |||
| UP | A, C & F; H & J; B, D, I, K & L | ||
| DOWN | A, C & F; H & L; B, D, I, J & K | ||
| Off (Neutral) | A, C & F; B, D, I, J, K & L | ||
