Rear Axle Speed Sensor Rotor (4WABS) Removal/Installation: Notes
- Remove the differential from the rear axle. For 2001 models refer to DIFFERENTIAL ASSEMBLY and for 2002 models refer to REAR DIFFERENTIAL CASE (STANDARD & LIMITED SLIP) REMOVAL/INSTALLATION .
- Remove the 10 bolts retaining the ring gear to the differential case.
- Remove the ring gear, referring to RING GEAR REMOVAL NOTE .

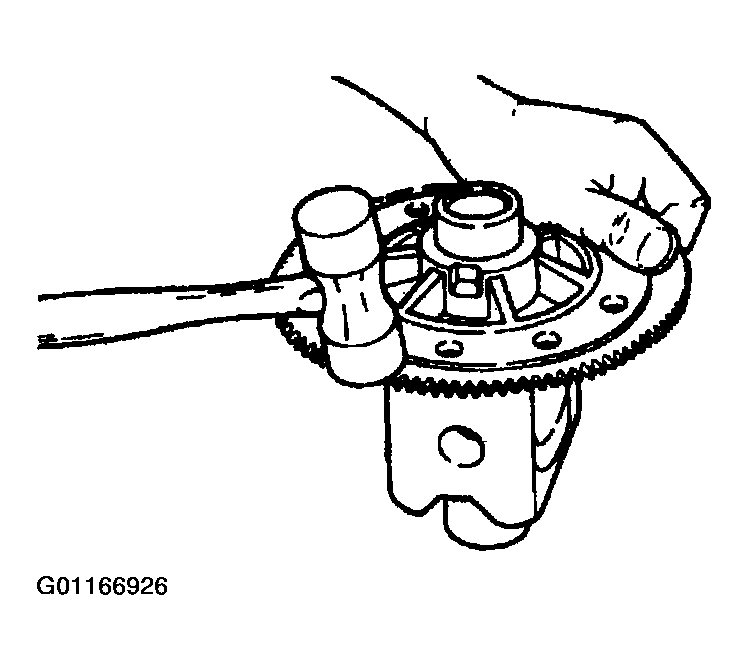

- Remove the speed sensor rotor by tapping with a soft-face hammer. Discard the speed sensor rotor.
- Install in reverse order of removal, referring to RING GEAR & SPEED SENSOR ROTOR INSTALLATION NOTE
NOTE:
Only remove speed sensor rotor if replacement is required. It does not have to be removed for ring bearing replacement.
NOTE:
The rotor must be discarded upon removal. If removed, a new speed sensor rotor must be installed.
