Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

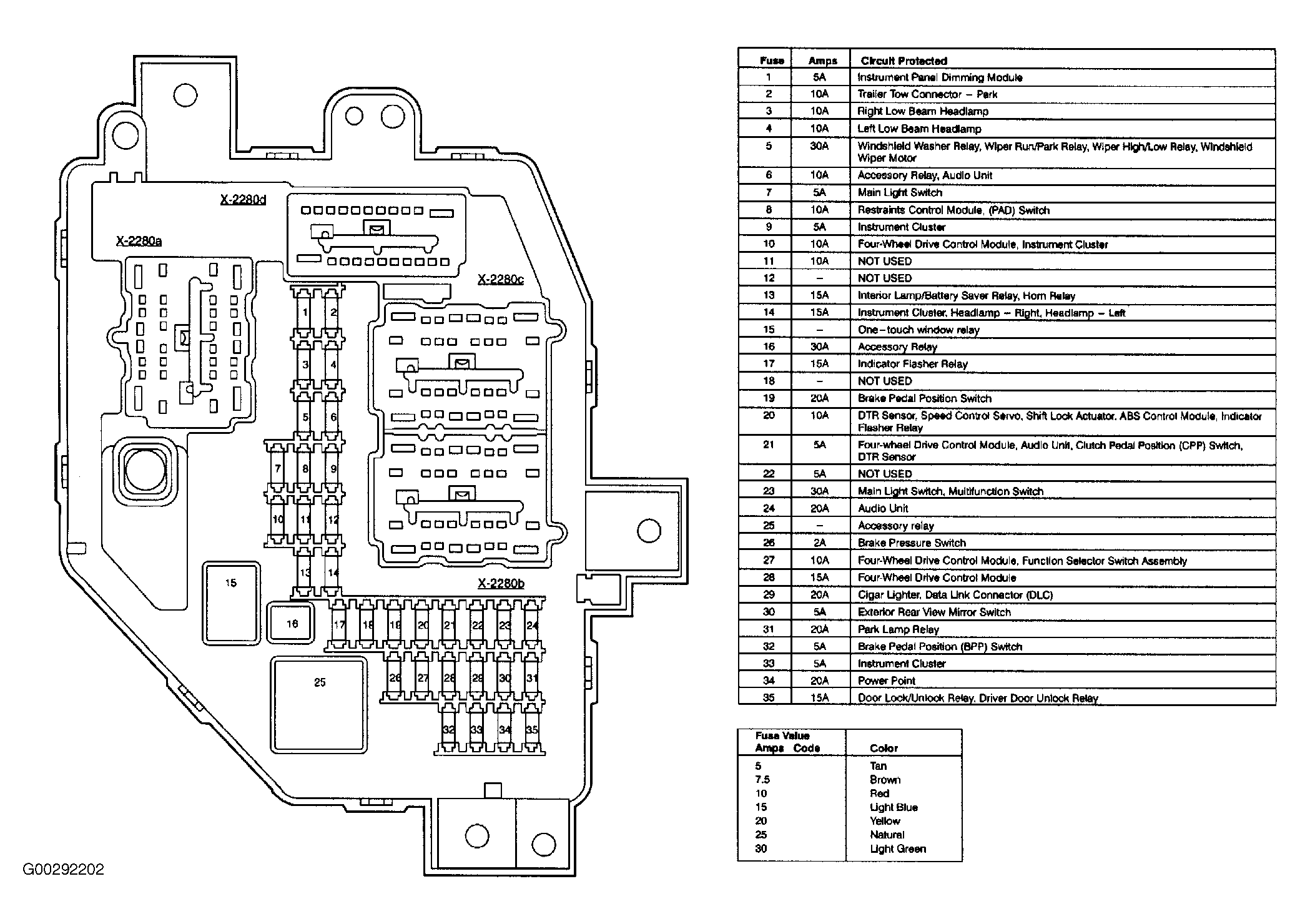

Fig 1: Smart Junction Box
Courtesy of MAZDA MOTORS CORP.

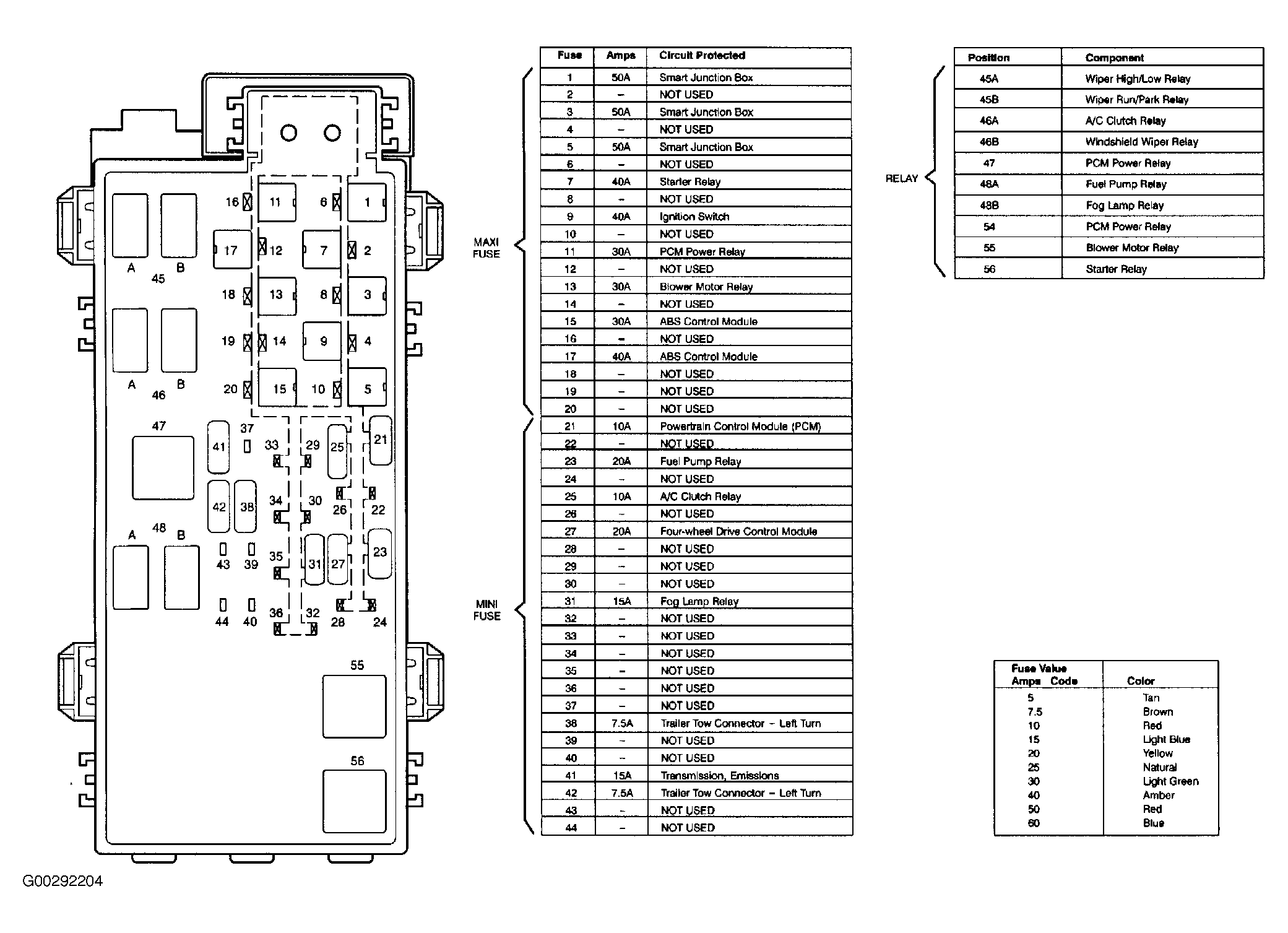

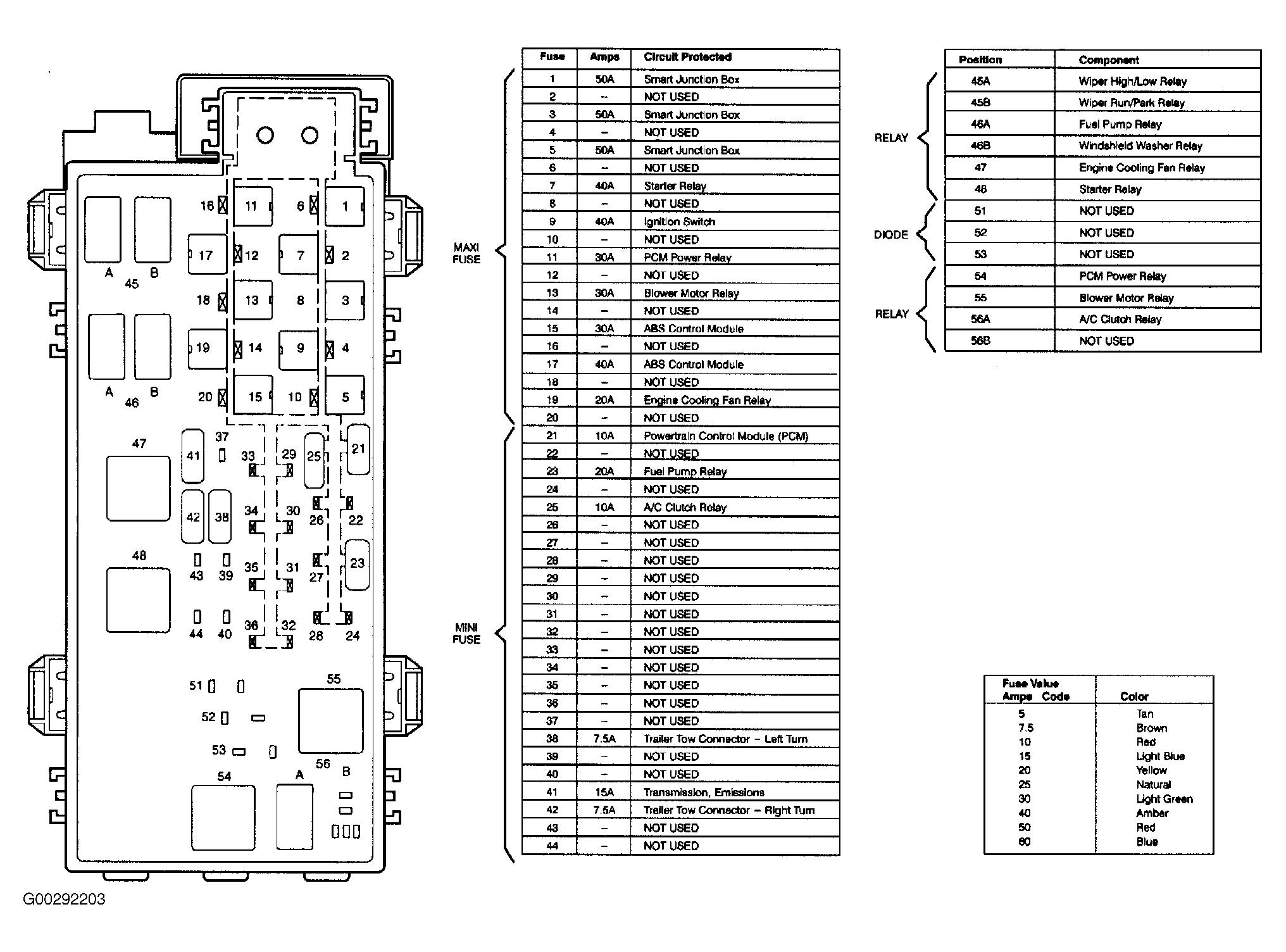

Fig 2: Battery Junction Box (2.3L)
Courtesy of MAZDA MOTORS CORP.
Fig 3: Battery Junction Box (3.0L & 4.0L)
Courtesy of MAZDA MOTORS CORP.

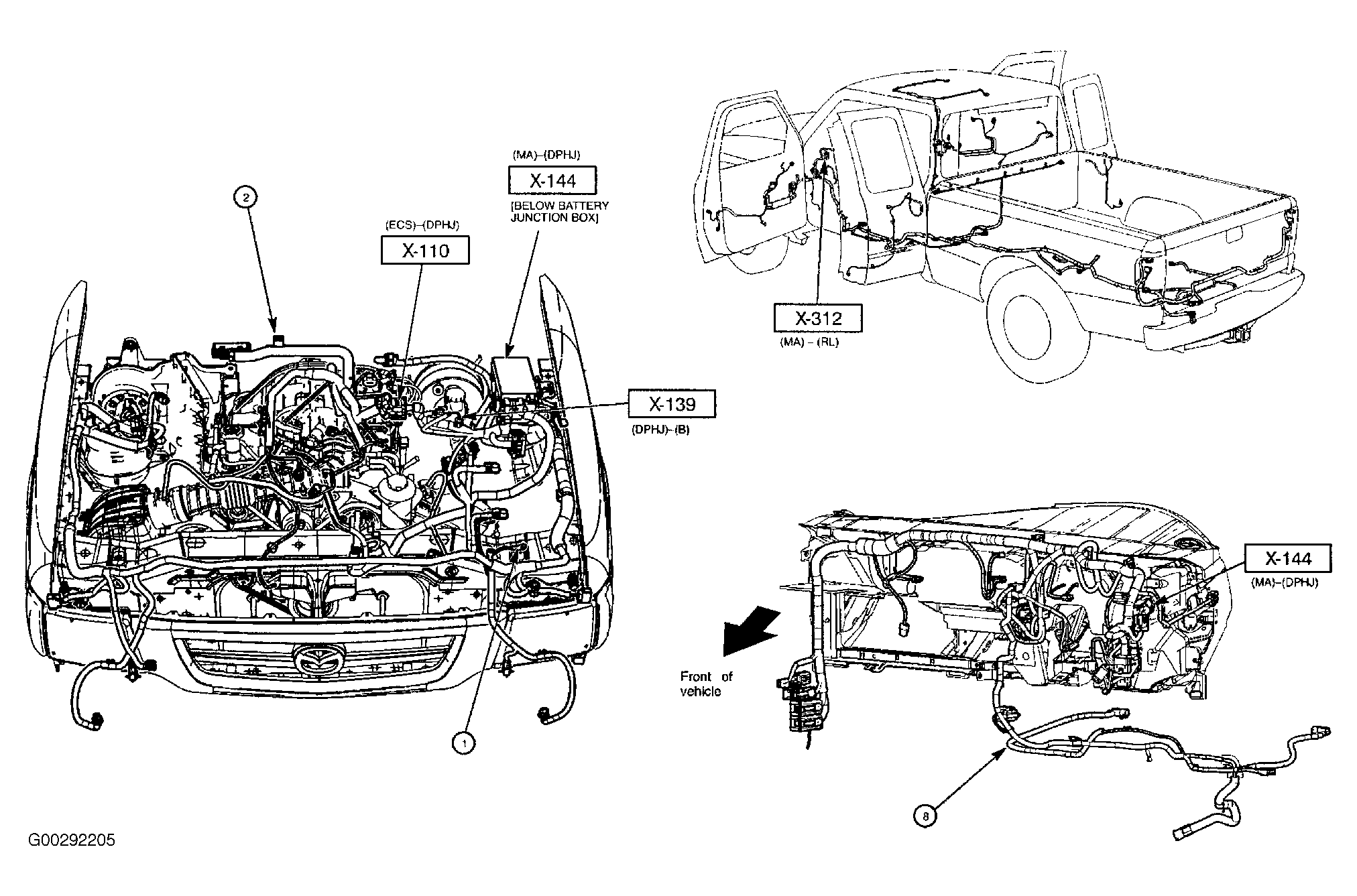

Fig 4: Vehicle Grounds
Courtesy of MAZDA MOTORS CORP.

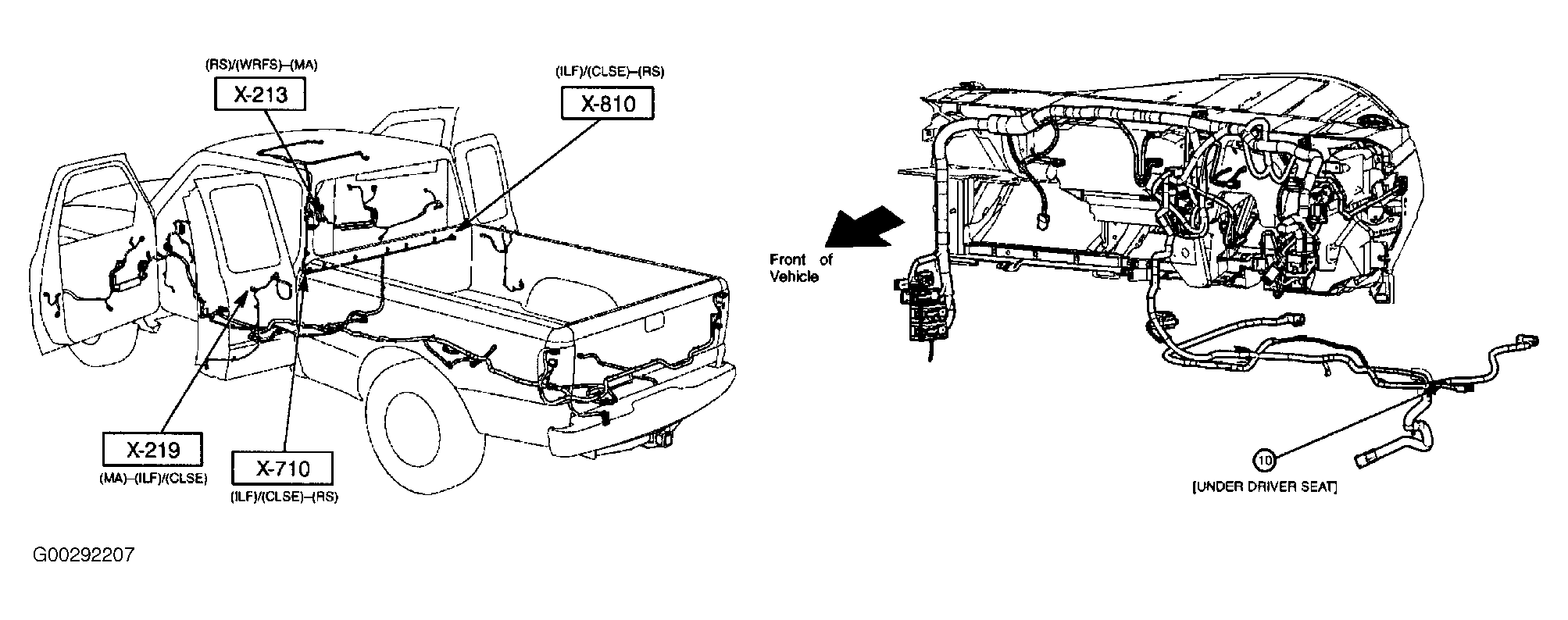

Fig 5: Vehicle Grounds
Courtesy of MAZDA MOTORS CORP.
Fig 6: Vehicle Grounds
Courtesy of MAZDA MOTORS CORP.

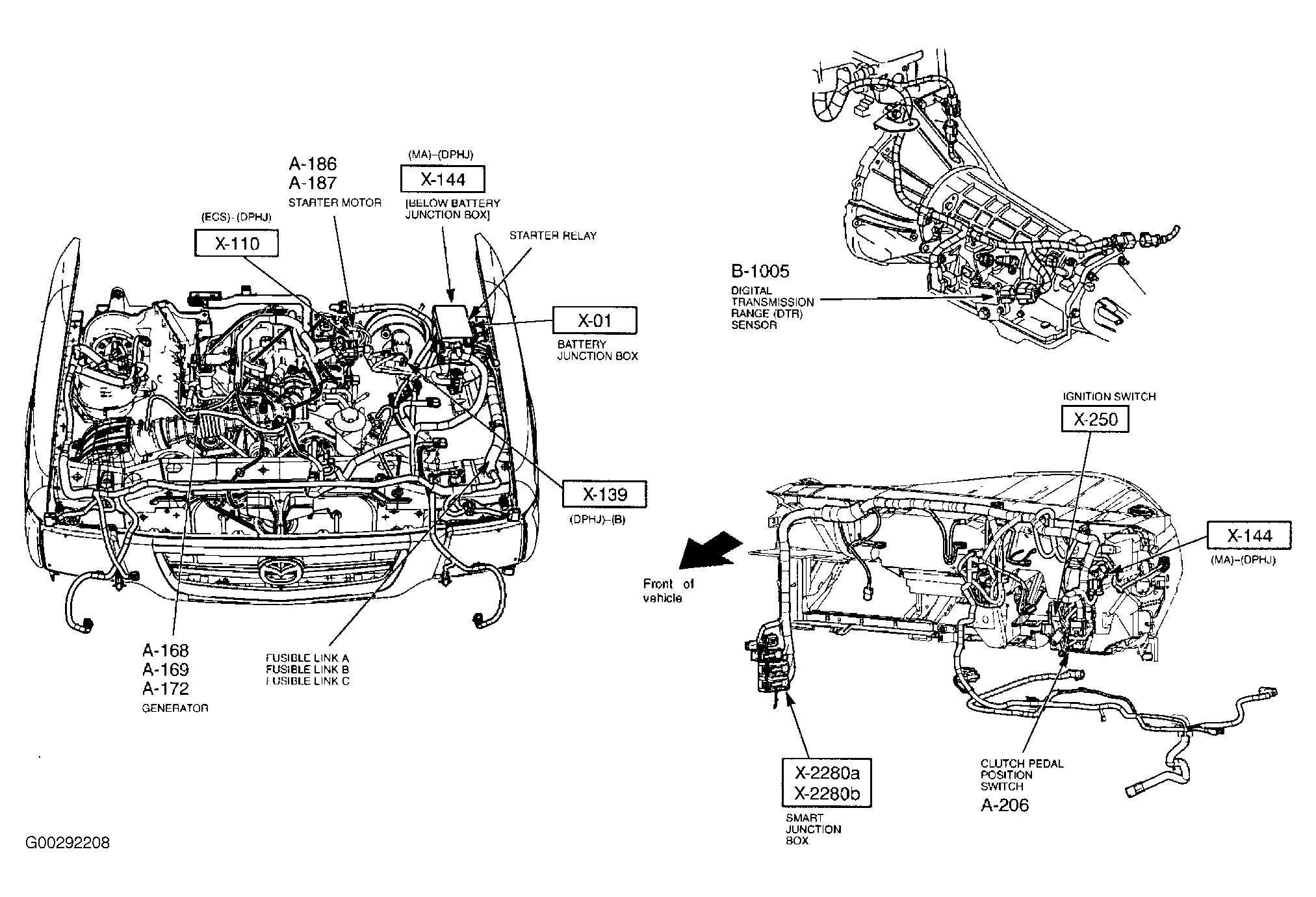

Fig 7: Starting & Charging System
Courtesy of MAZDA MOTORS CORP.

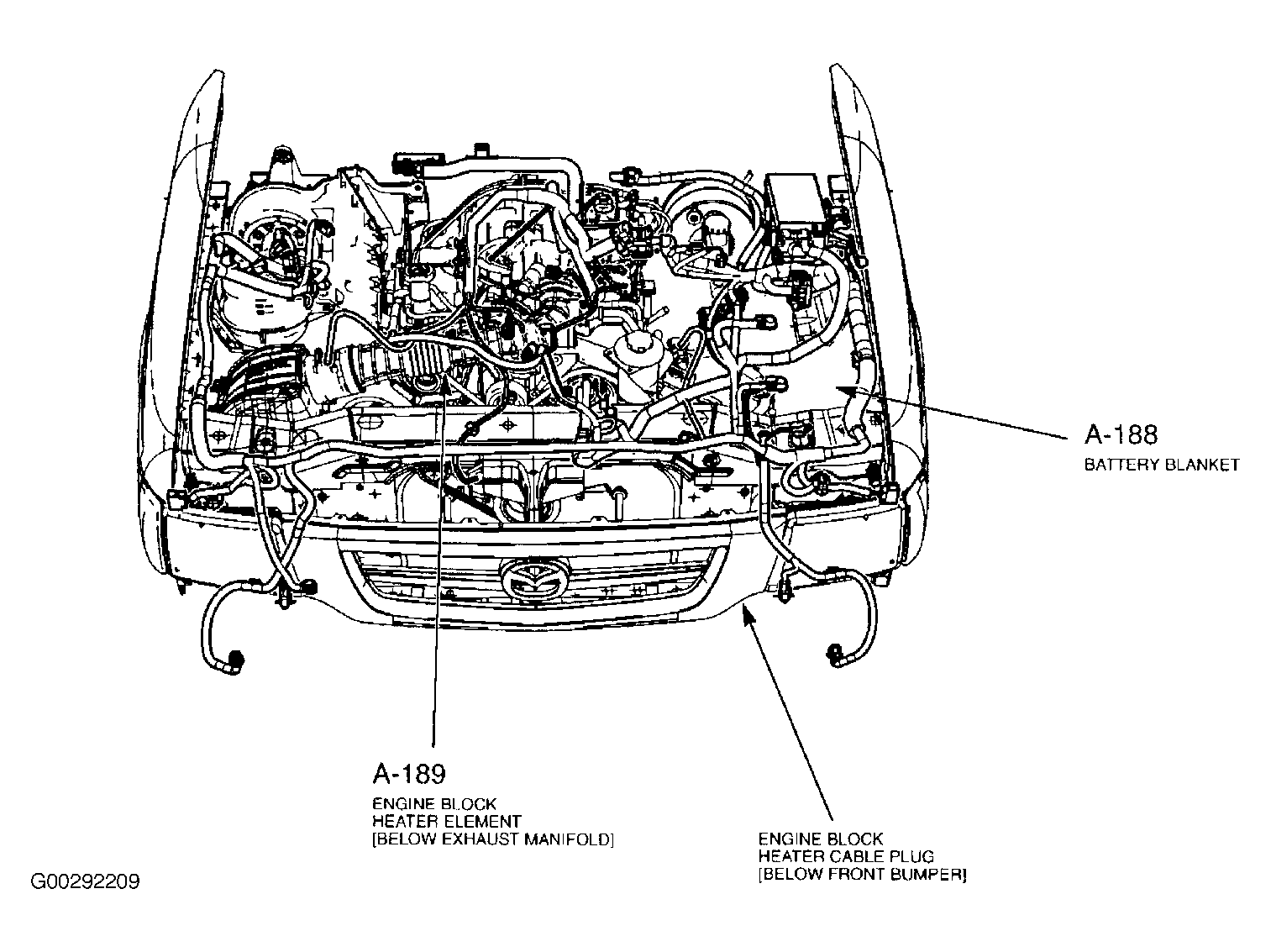

Fig 8: Engine Block Heater
Courtesy of MAZDA MOTORS CORP.

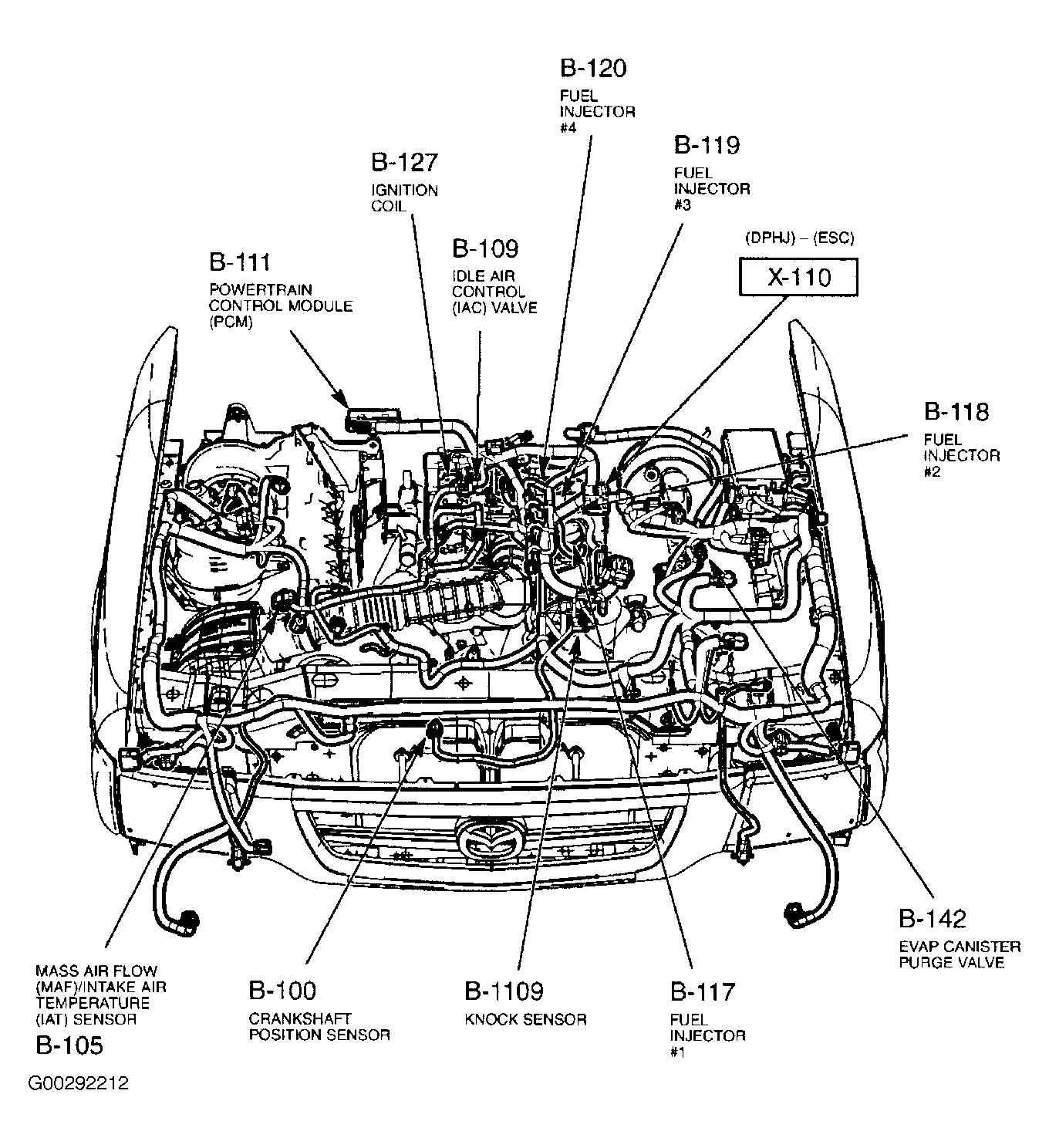

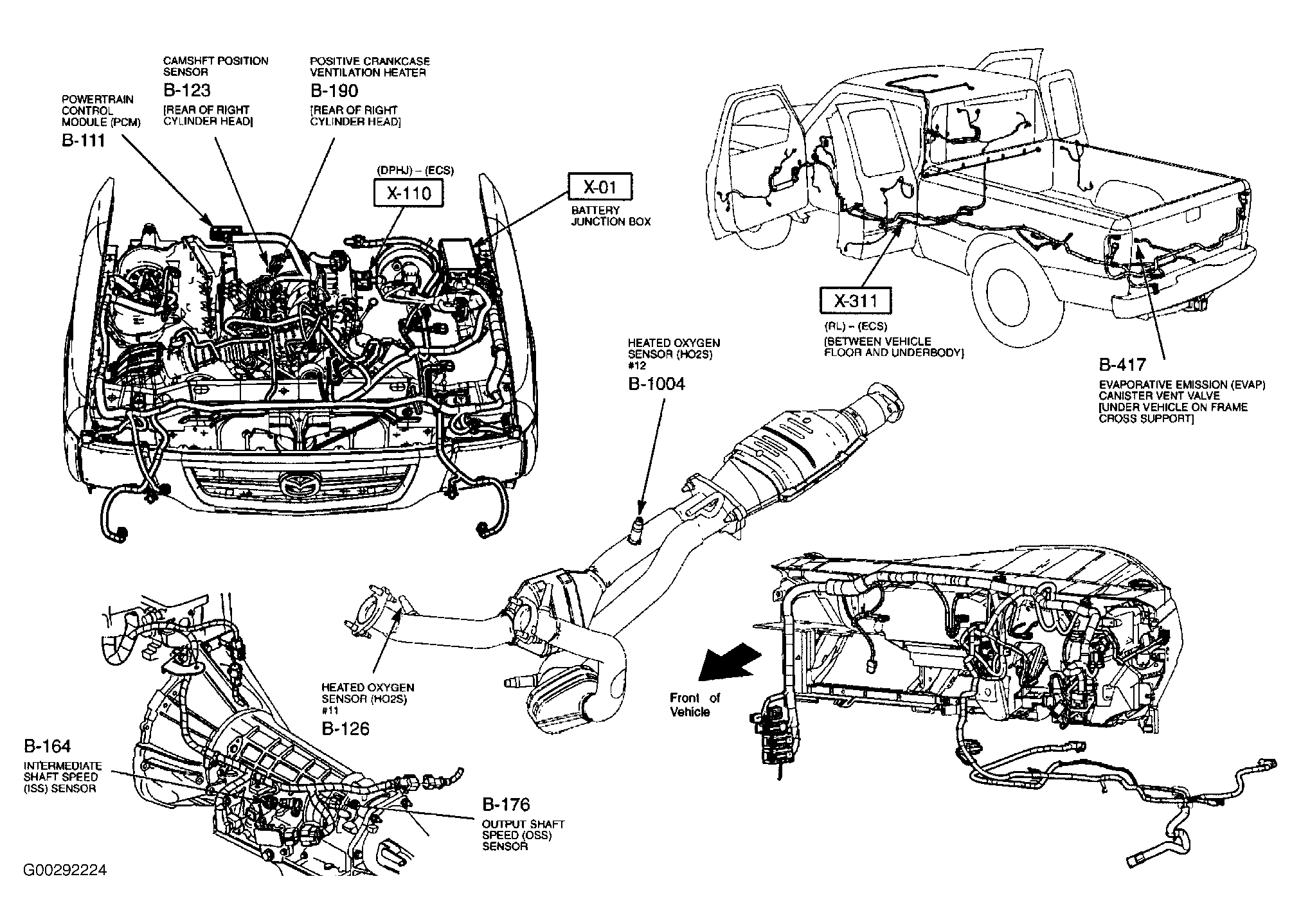

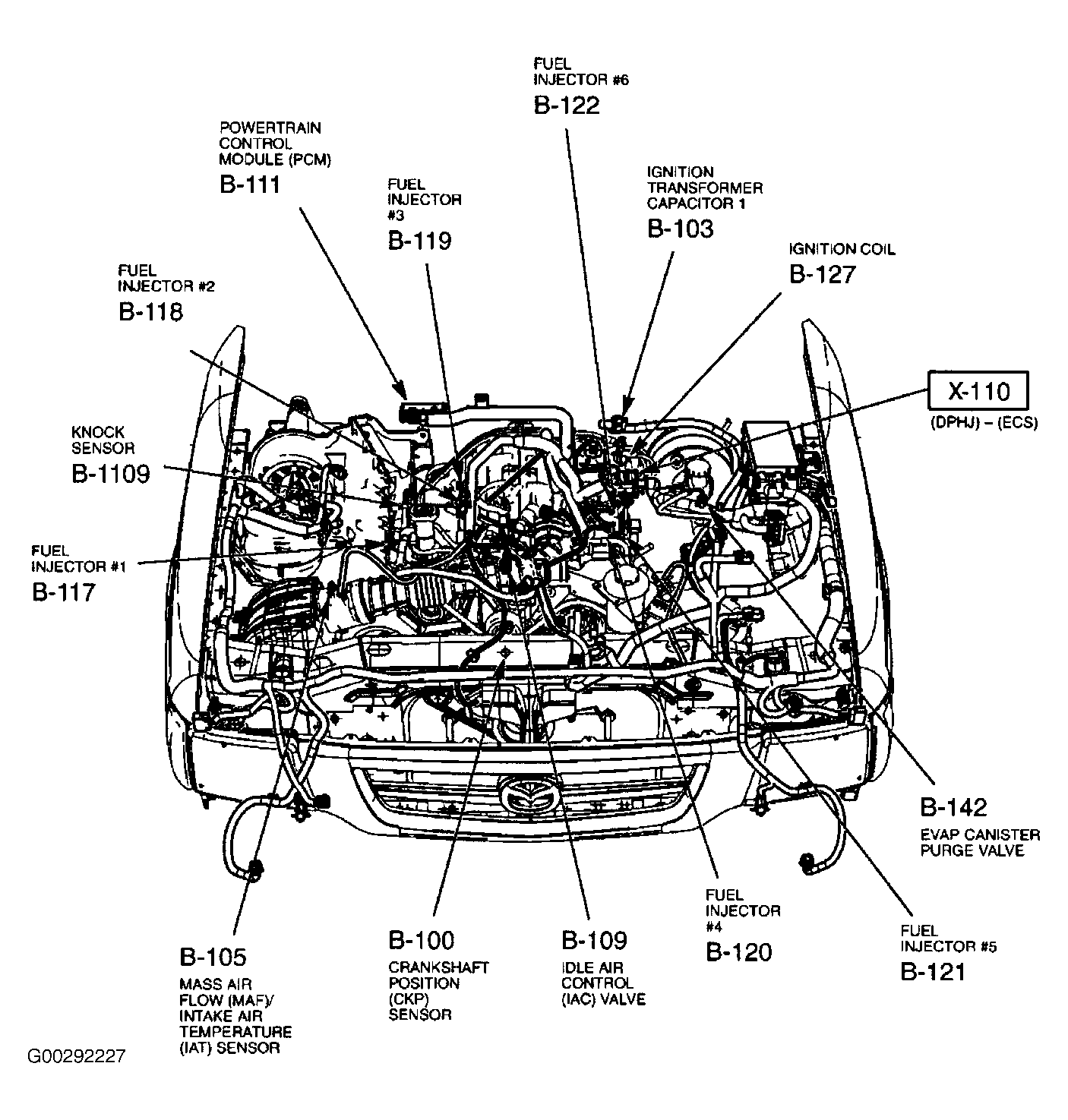

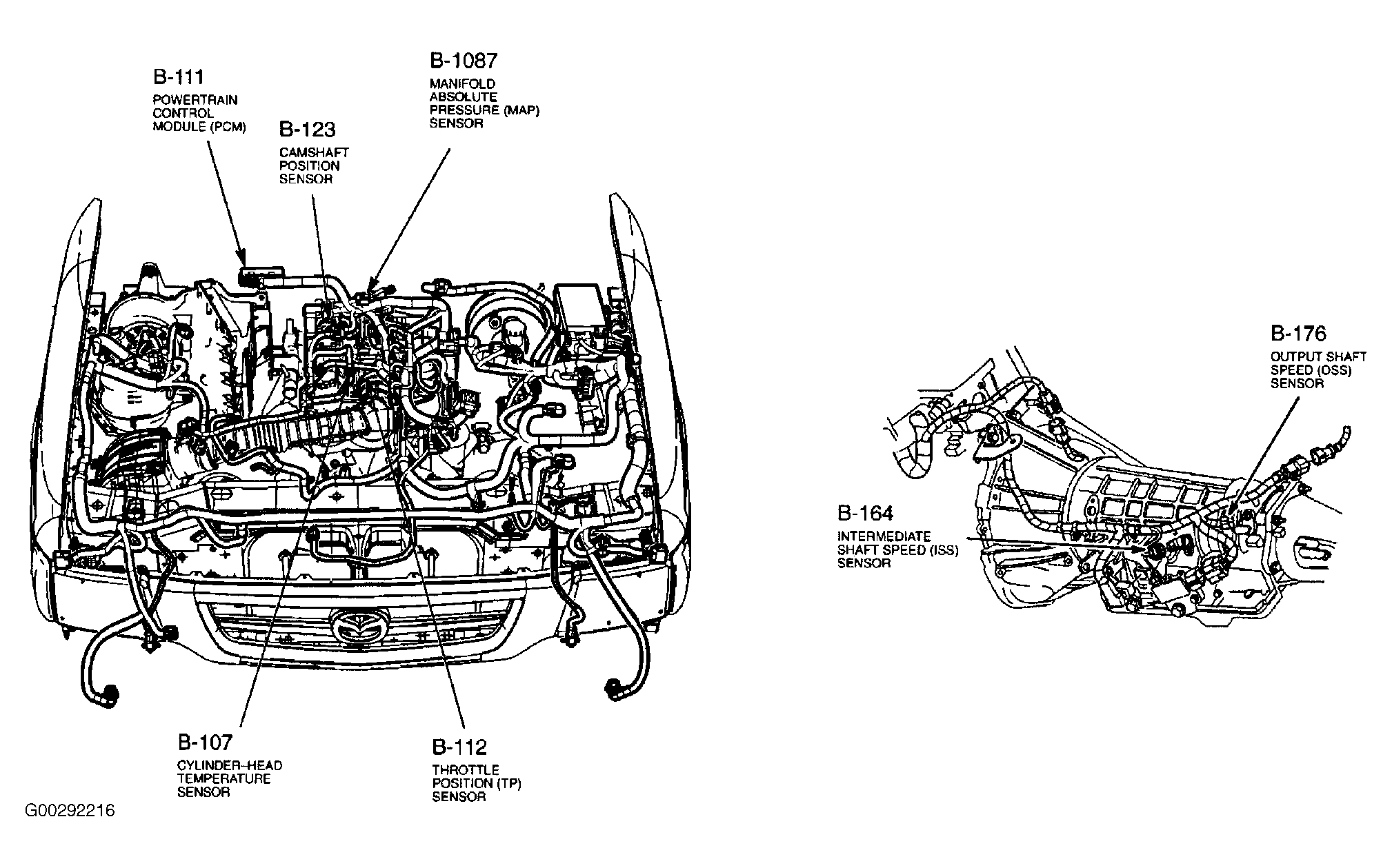

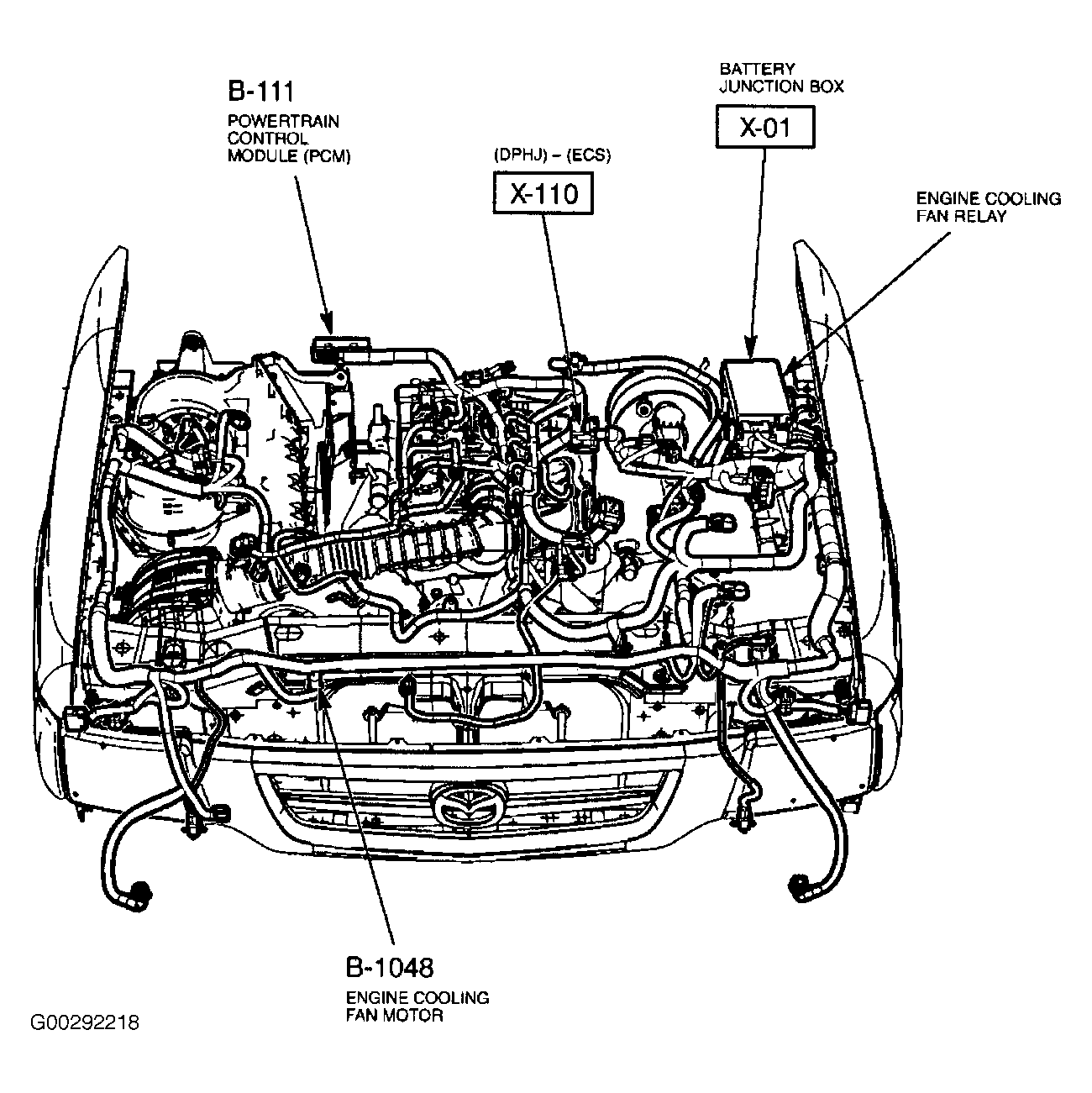

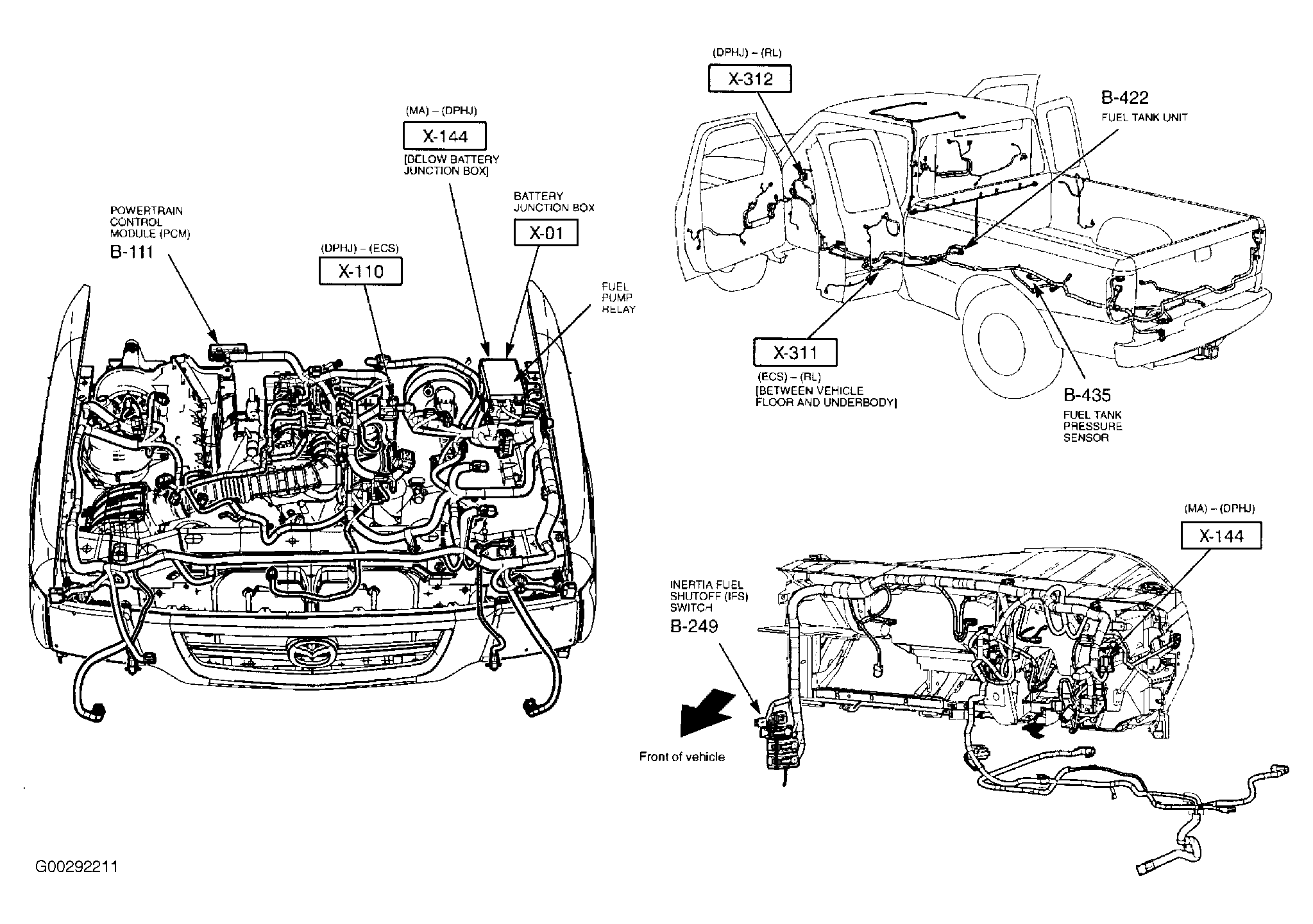

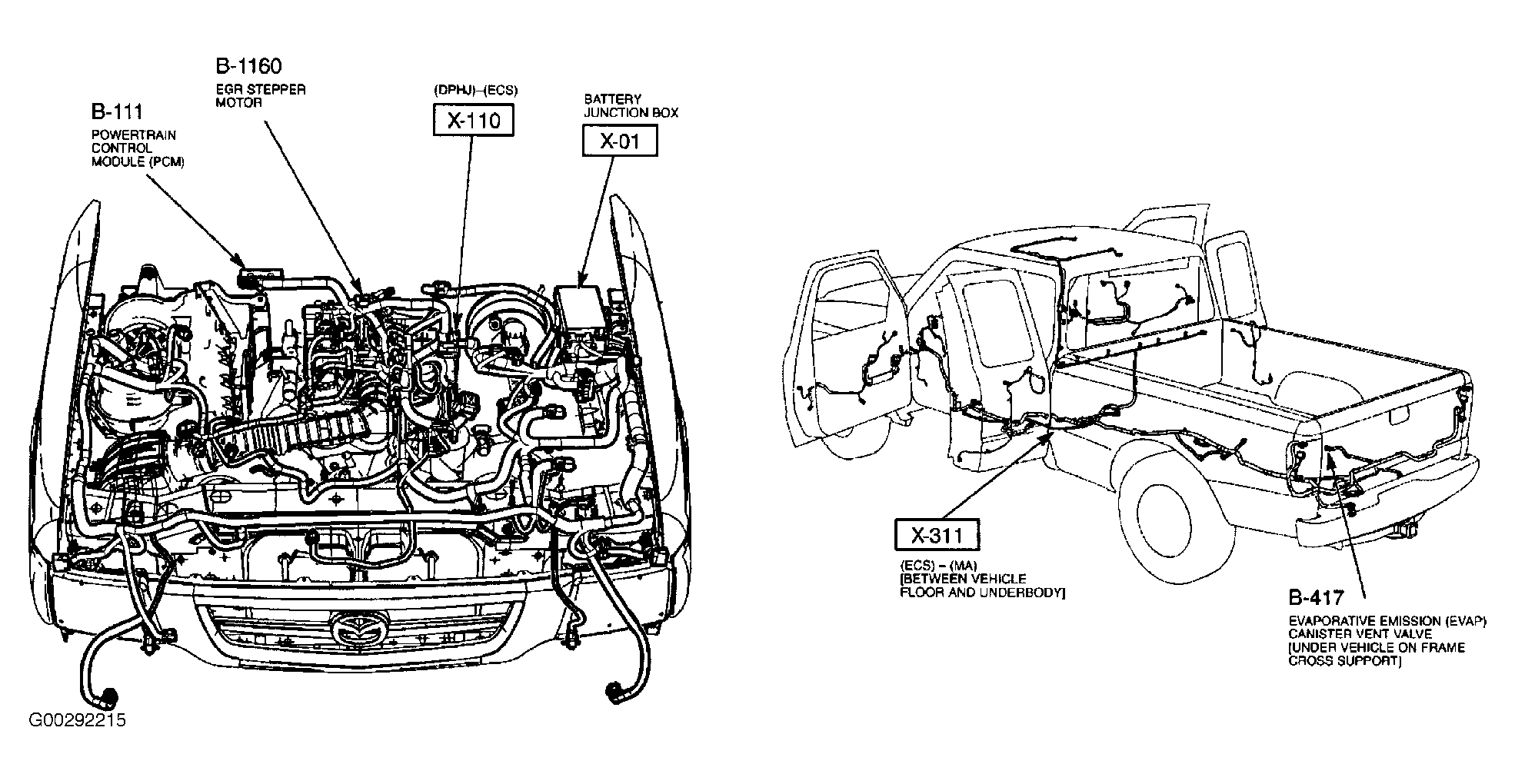

Fig 9: Engine Control System (2.3L)
Courtesy of MAZDA MOTORS CORP.

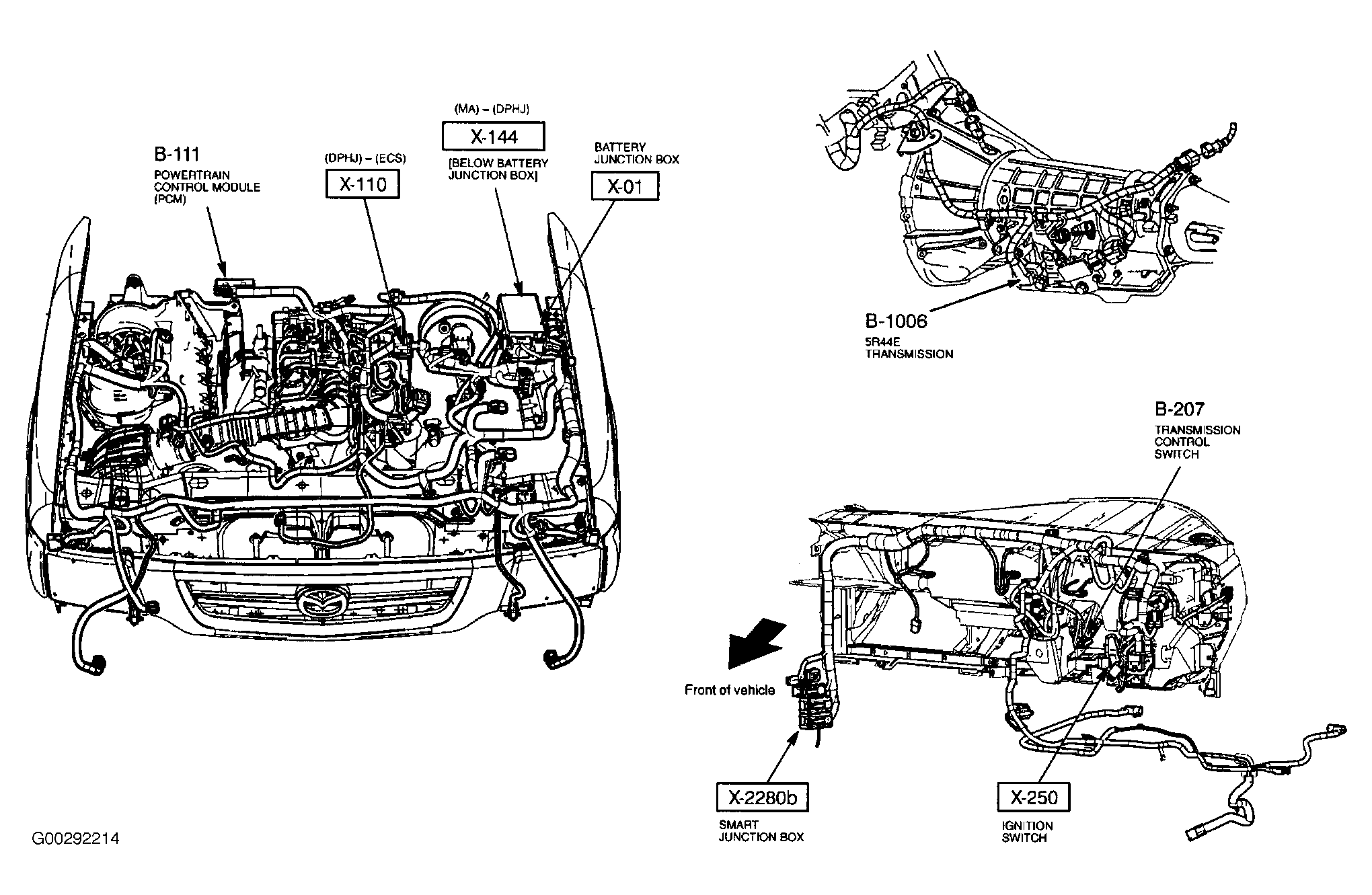

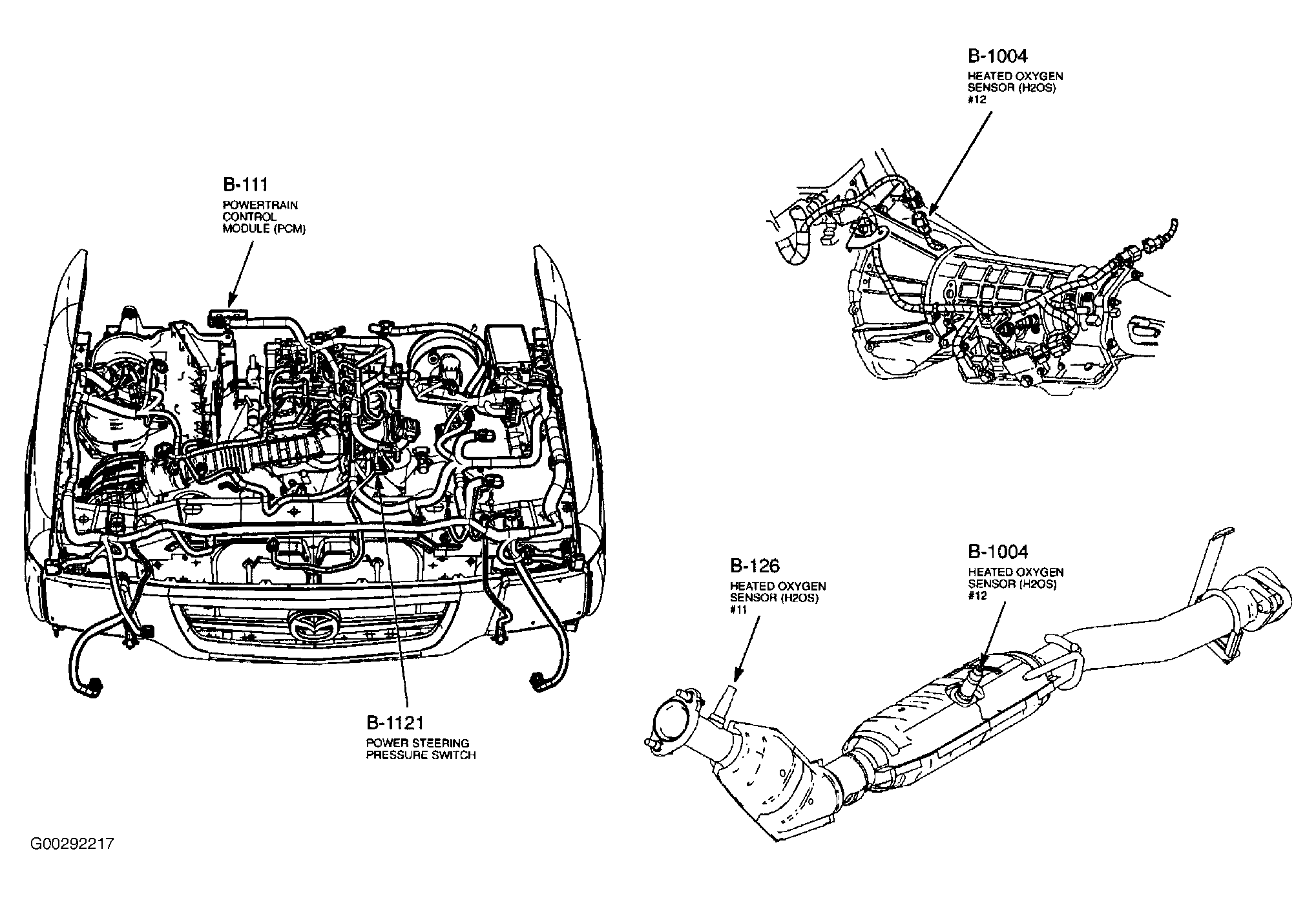

Fig 10: Engine Control System (2.3L)
Courtesy of MAZDA MOTORS CORP.

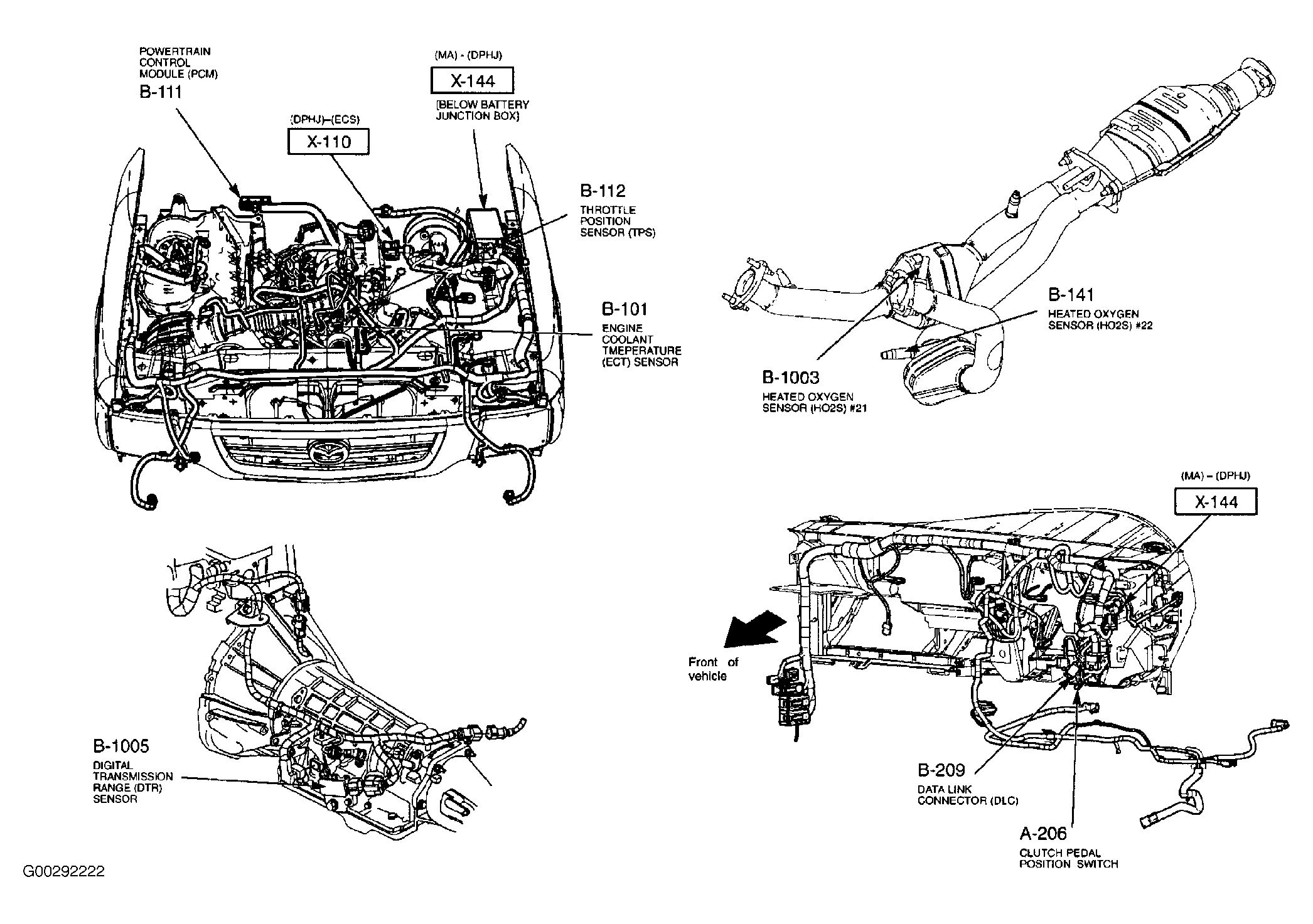

Fig 11: Engine Control System (2.3L)
Courtesy of MAZDA MOTORS CORP.
Fig 12: Engine Control System (2.3L)
Courtesy of MAZDA MOTORS CORP.
Fig 13: Engine Control System (2.3L)
Courtesy of MAZDA MOTORS CORP.
Fig 14: Engine Control System (2.3L)
Courtesy of MAZDA MOTORS CORP.
Fig 15: Engine Control System (2.3L)
Courtesy of MAZDA MOTORS CORP.
Fig 16: Engine Control System (2.3L)
Courtesy of MAZDA MOTORS CORP.

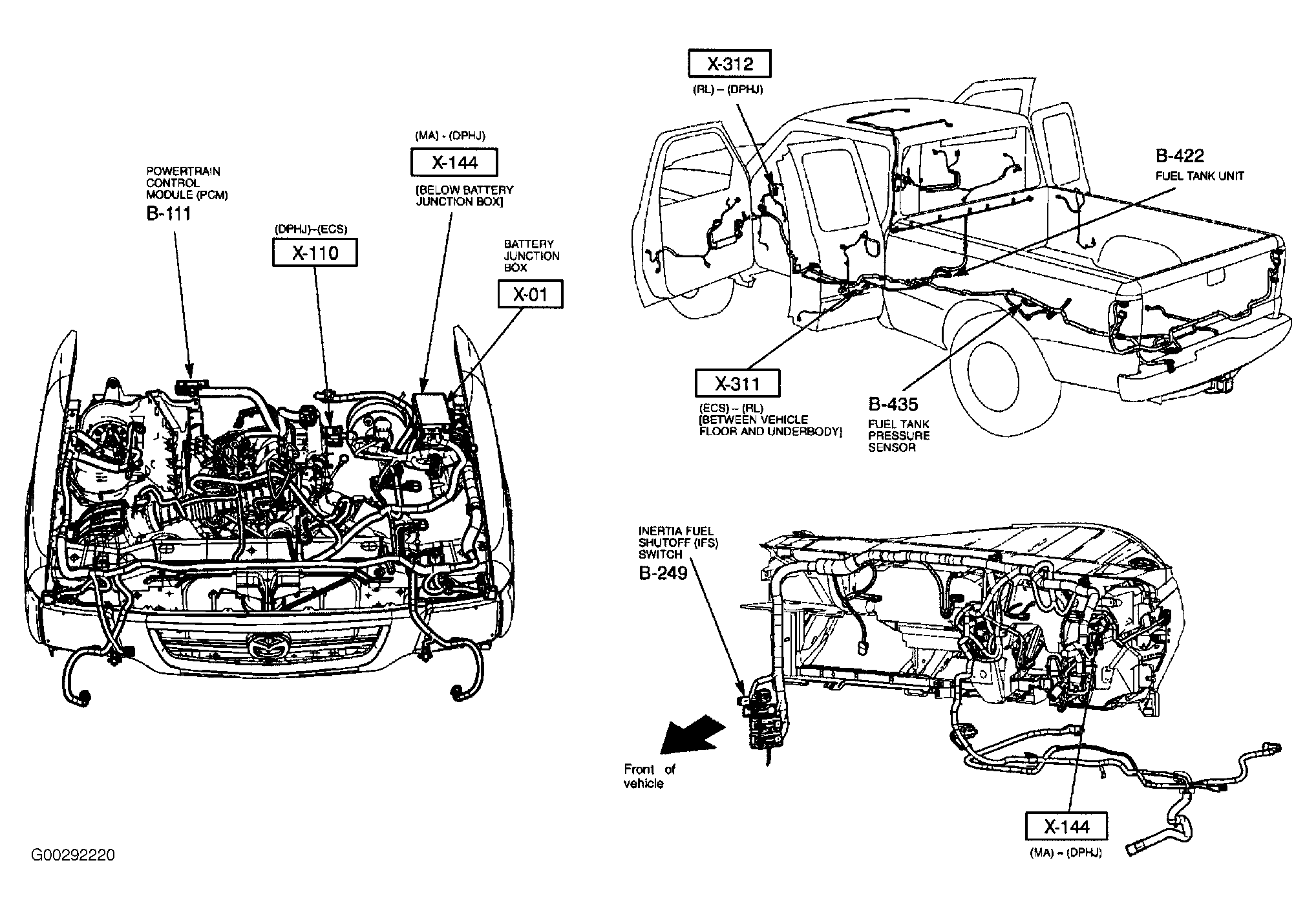

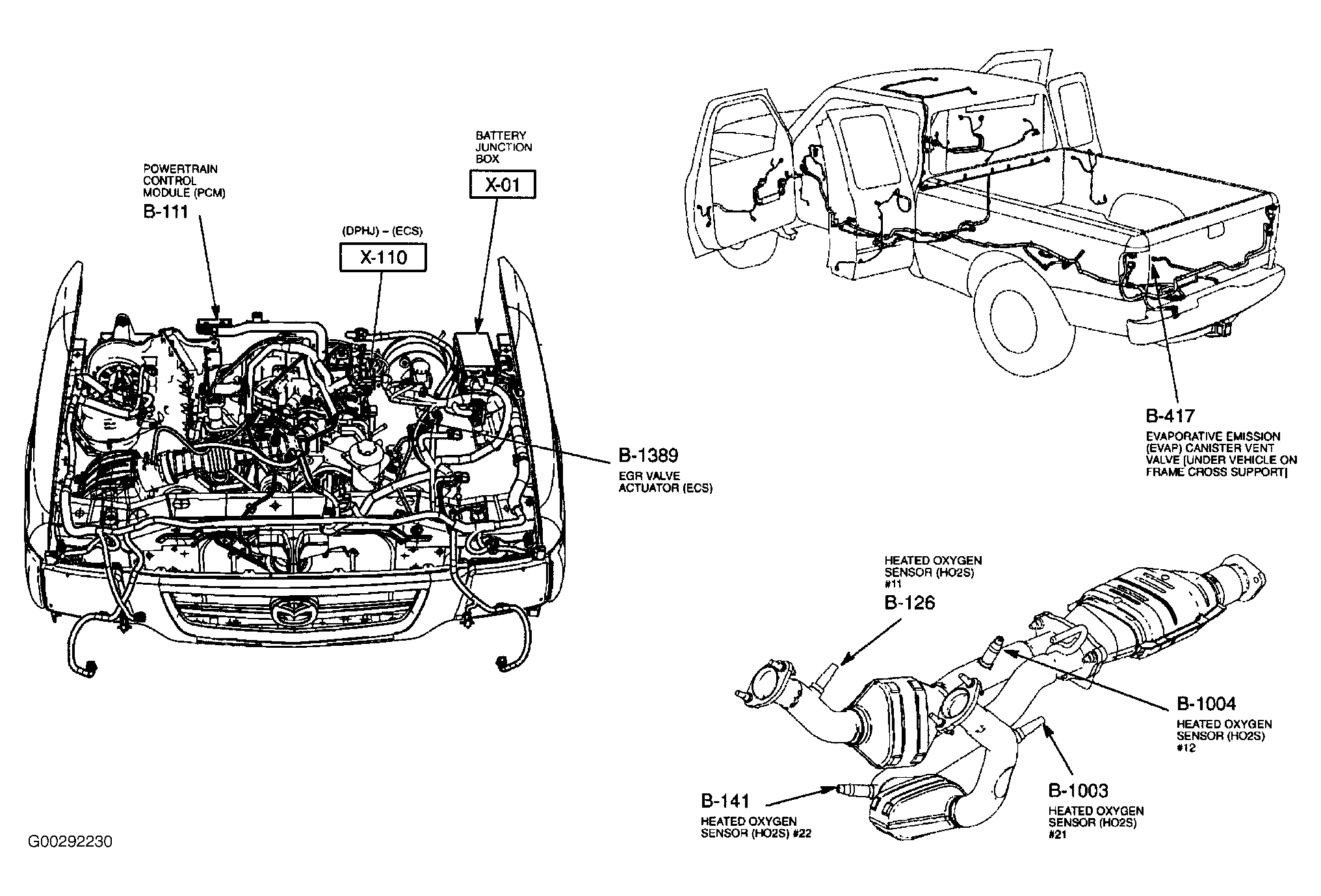

Fig 17: Engine Control System (3.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 18: Engine Control System (3.0L)
Courtesy of MAZDA MOTORS CORP.

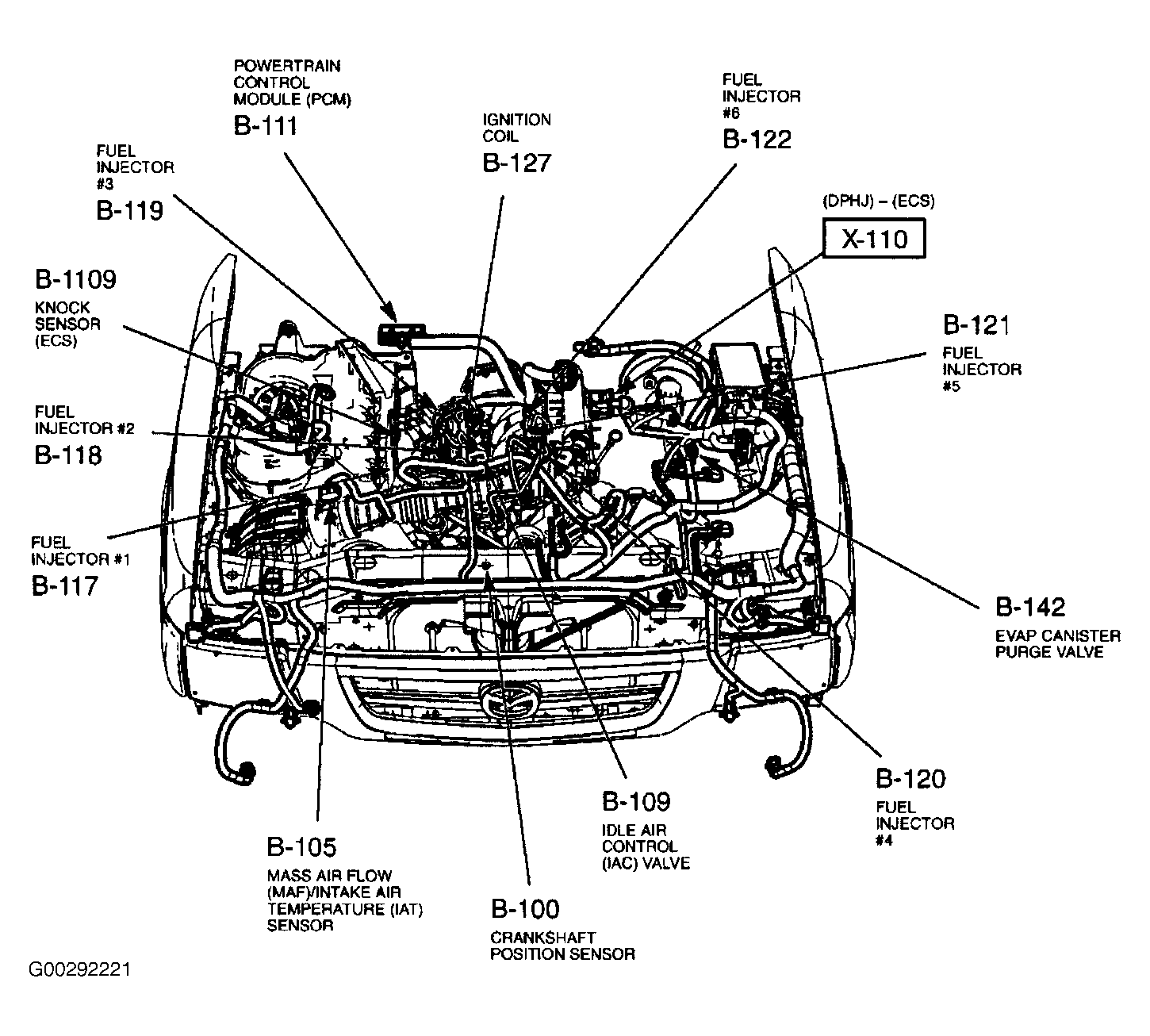

Fig 19: Engine Control System (3.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 20: Engine Control System (3.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 21: Engine Control System (3.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 22: Engine Control System (4.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 23: Engine Control System (4.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 24: Engine Control System (4.0L)
Courtesy of MAZDA MOTORS CORP.

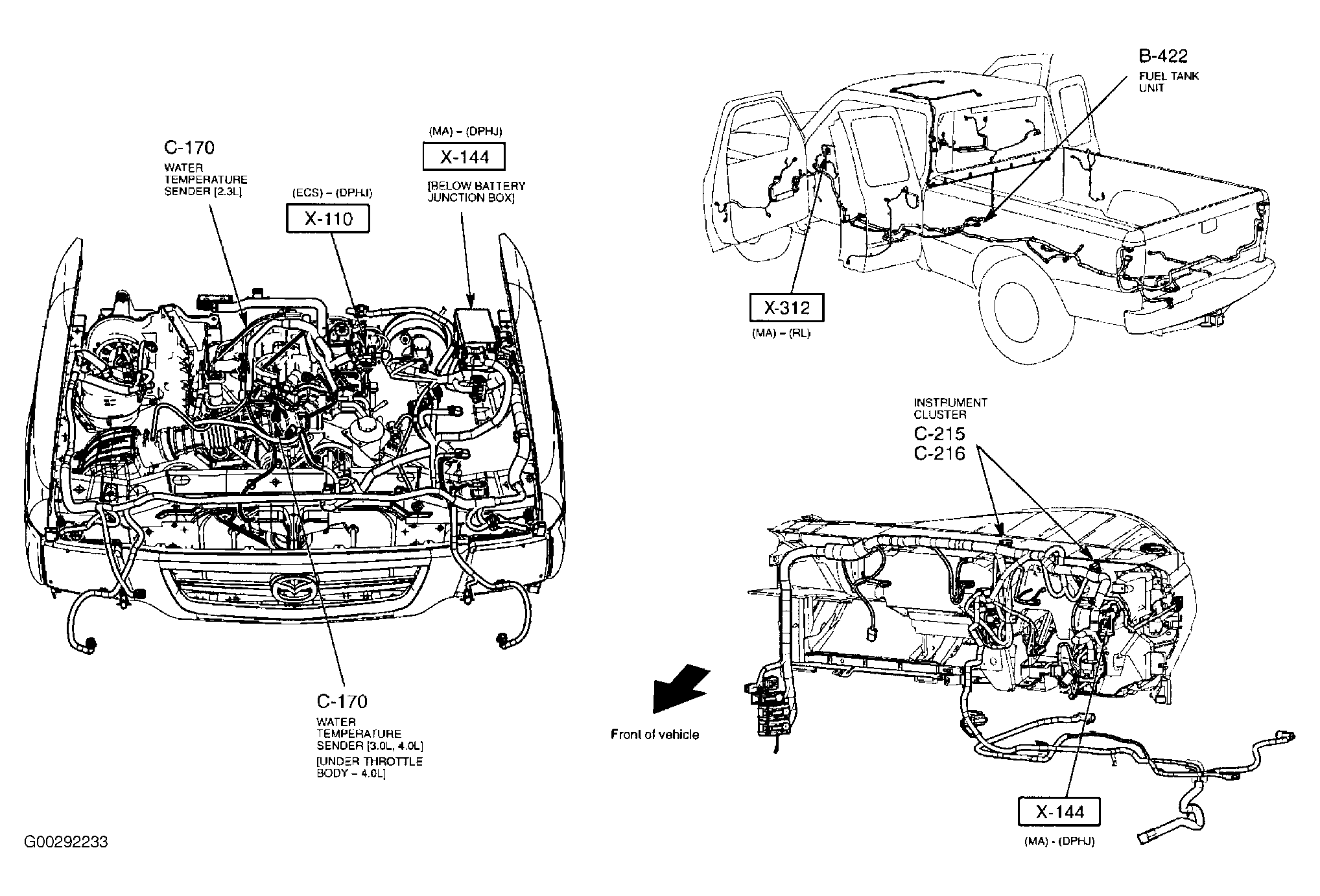

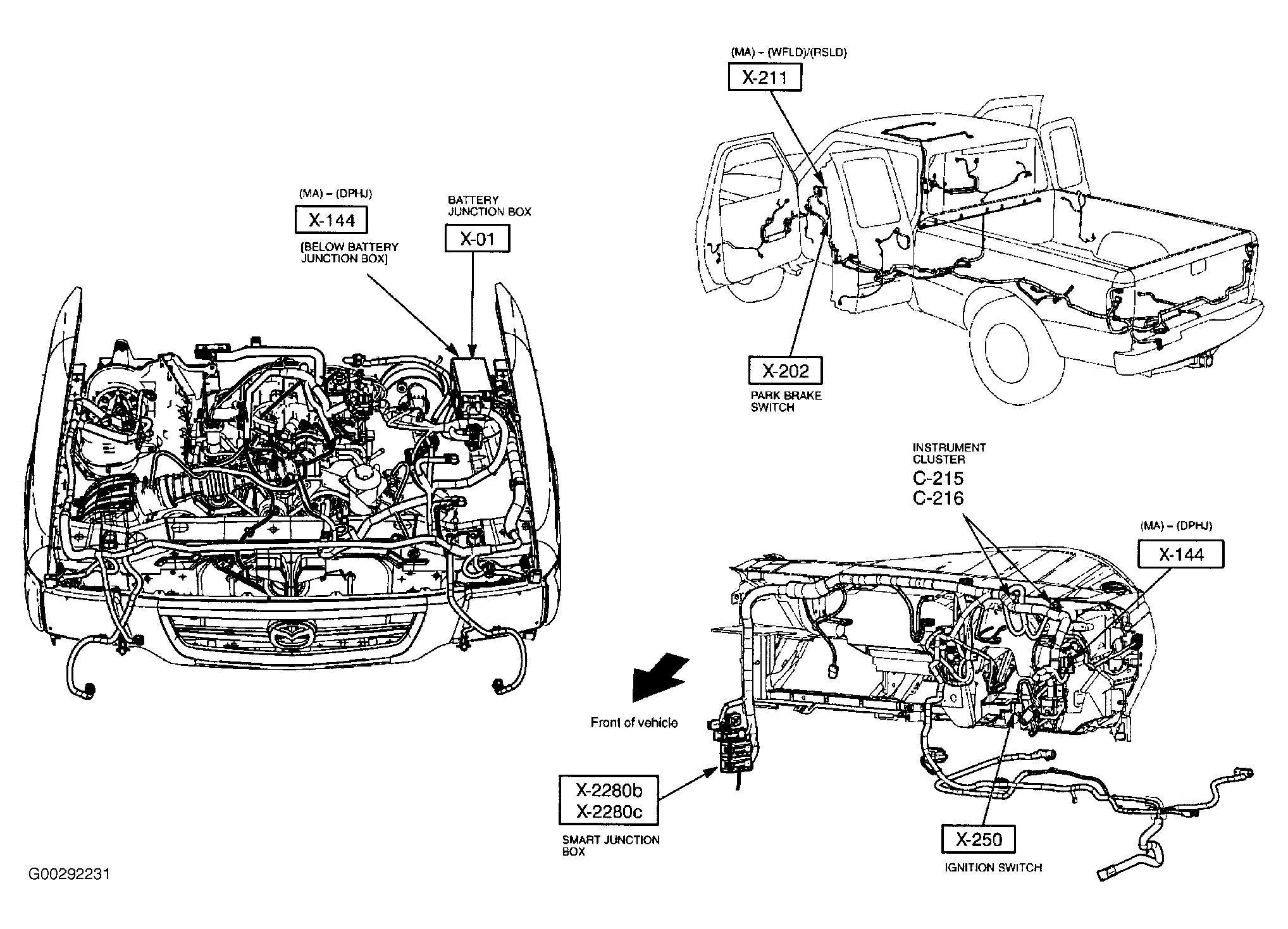

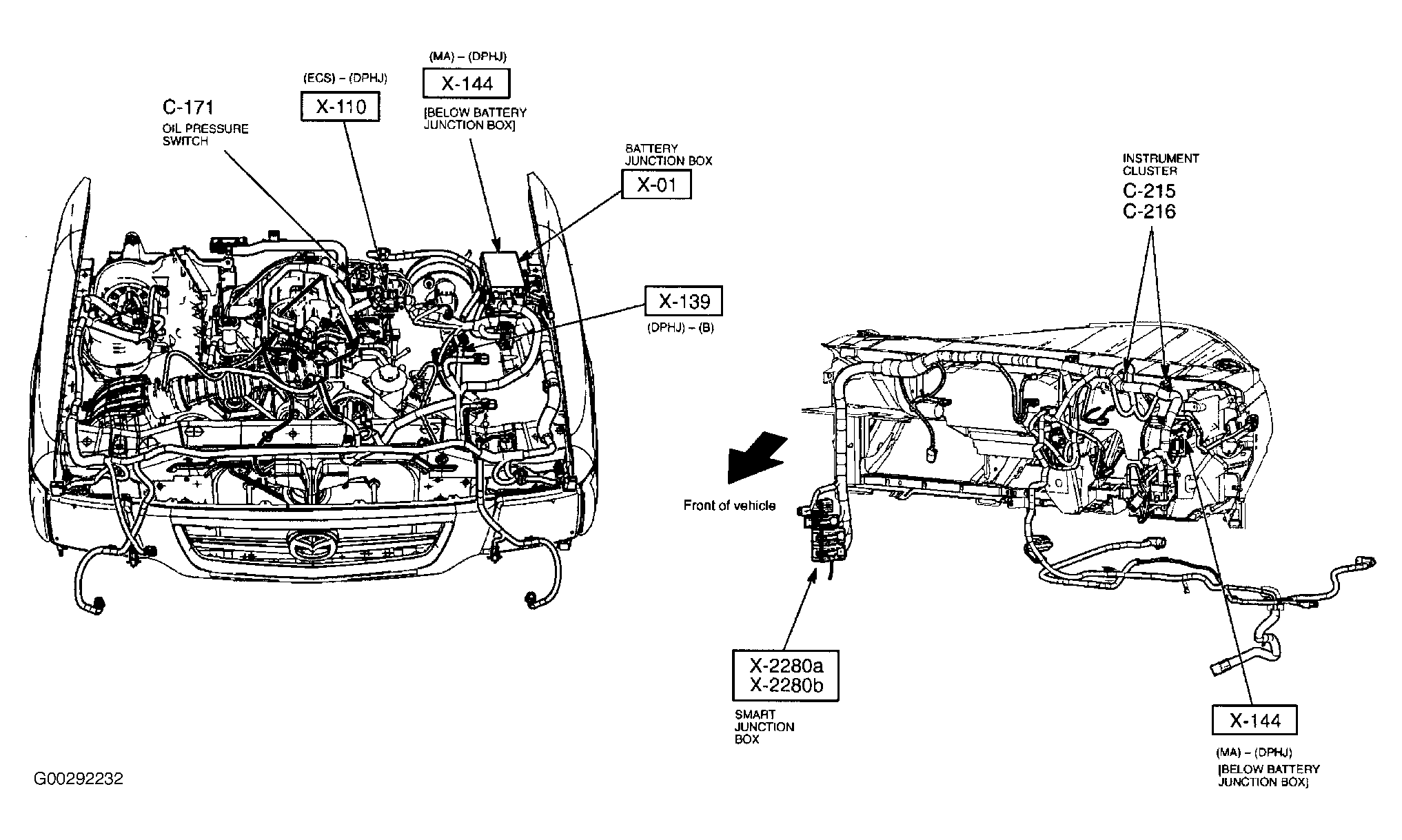

Fig 25: Instrument Cluster
Courtesy of MAZDA MOTORS CORP.

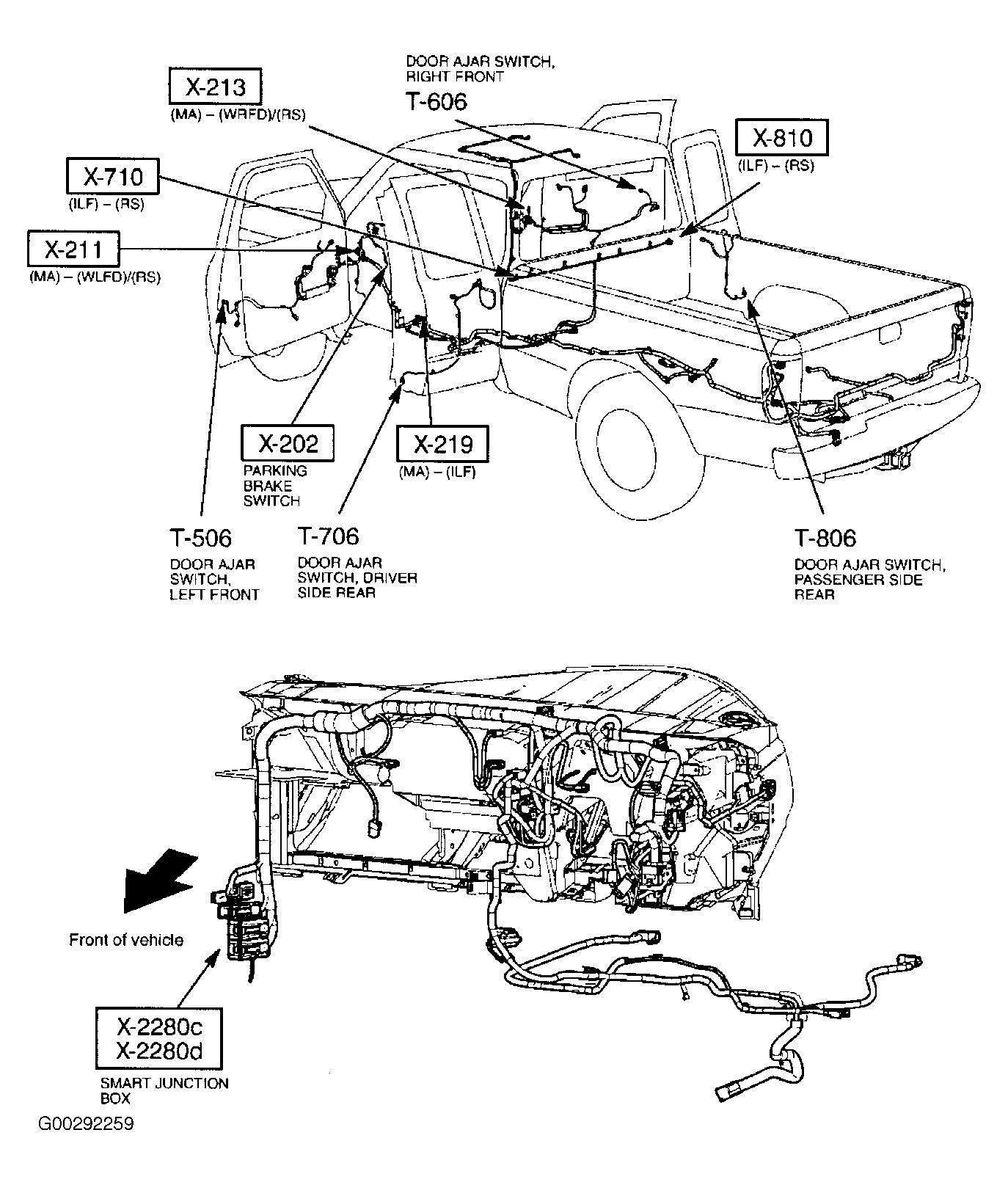

Fig 26: Instrument Cluster
Courtesy of MAZDA MOTORS CORP.
Fig 27: Instrument Cluster
Courtesy of MAZDA MOTORS CORP.
Fig 28: Instrument Cluster
Courtesy of MAZDA MOTORS CORP.

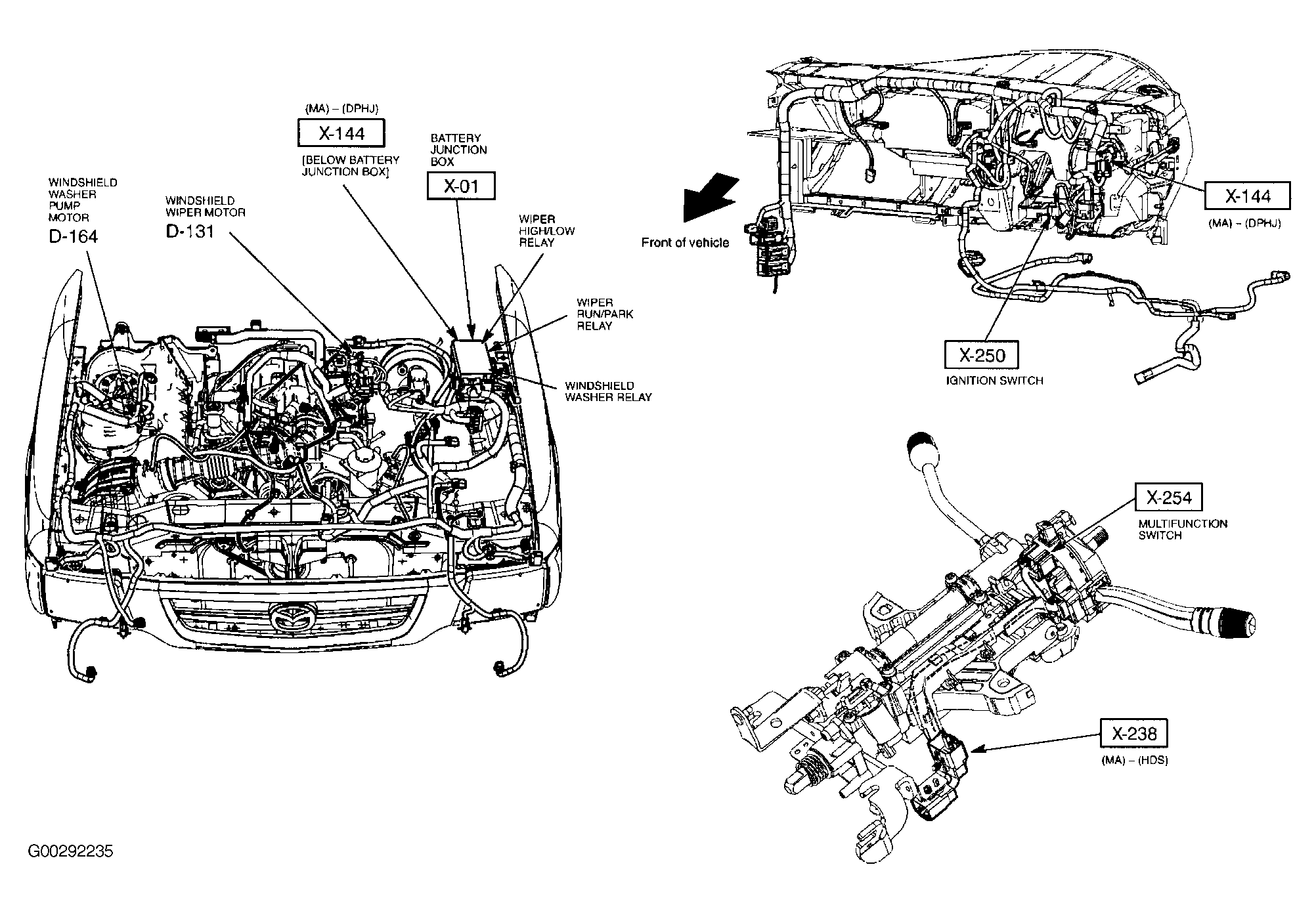

Fig 29: Wiper/Washer System
Courtesy of MAZDA MOTORS CORP.

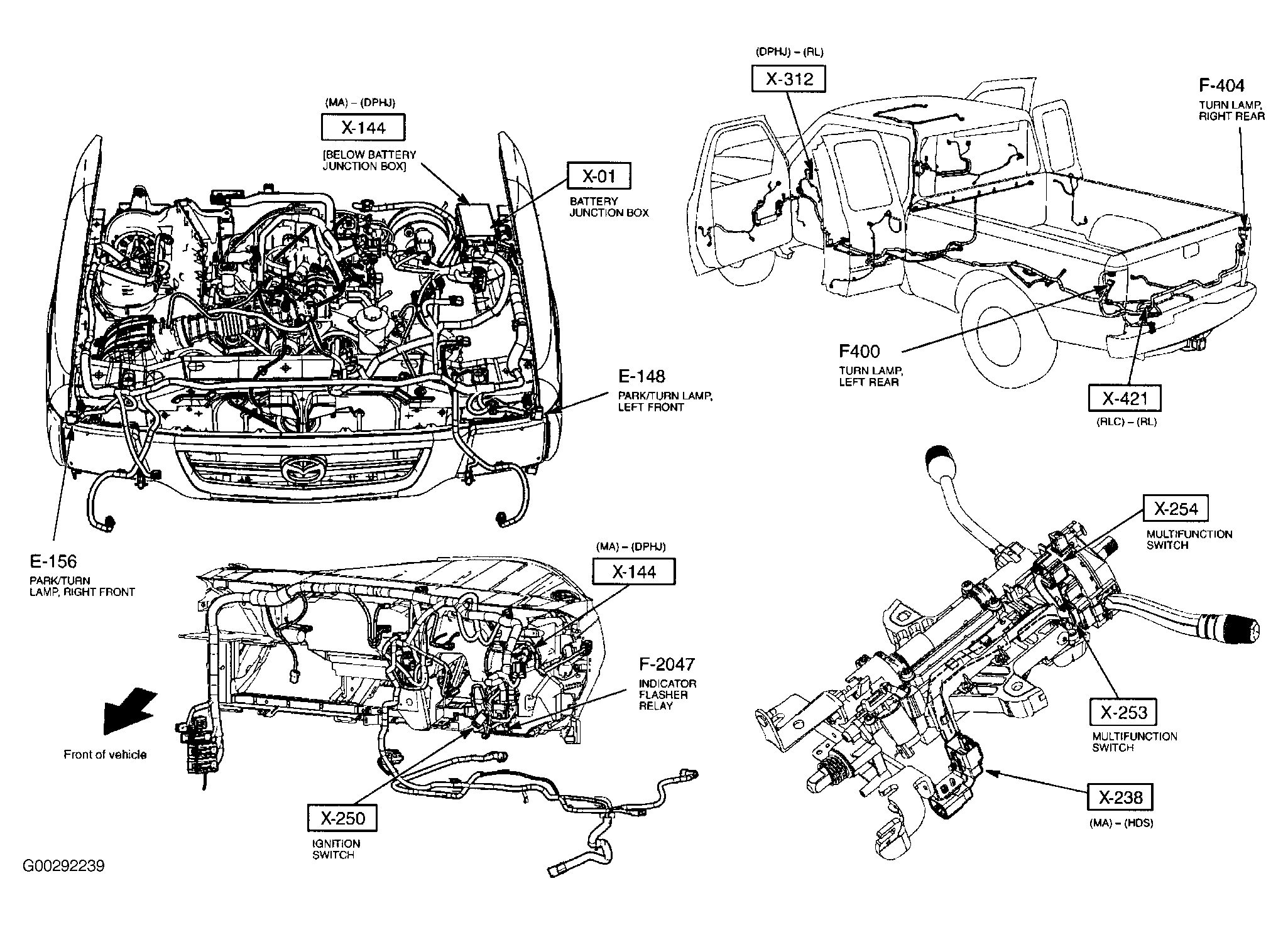

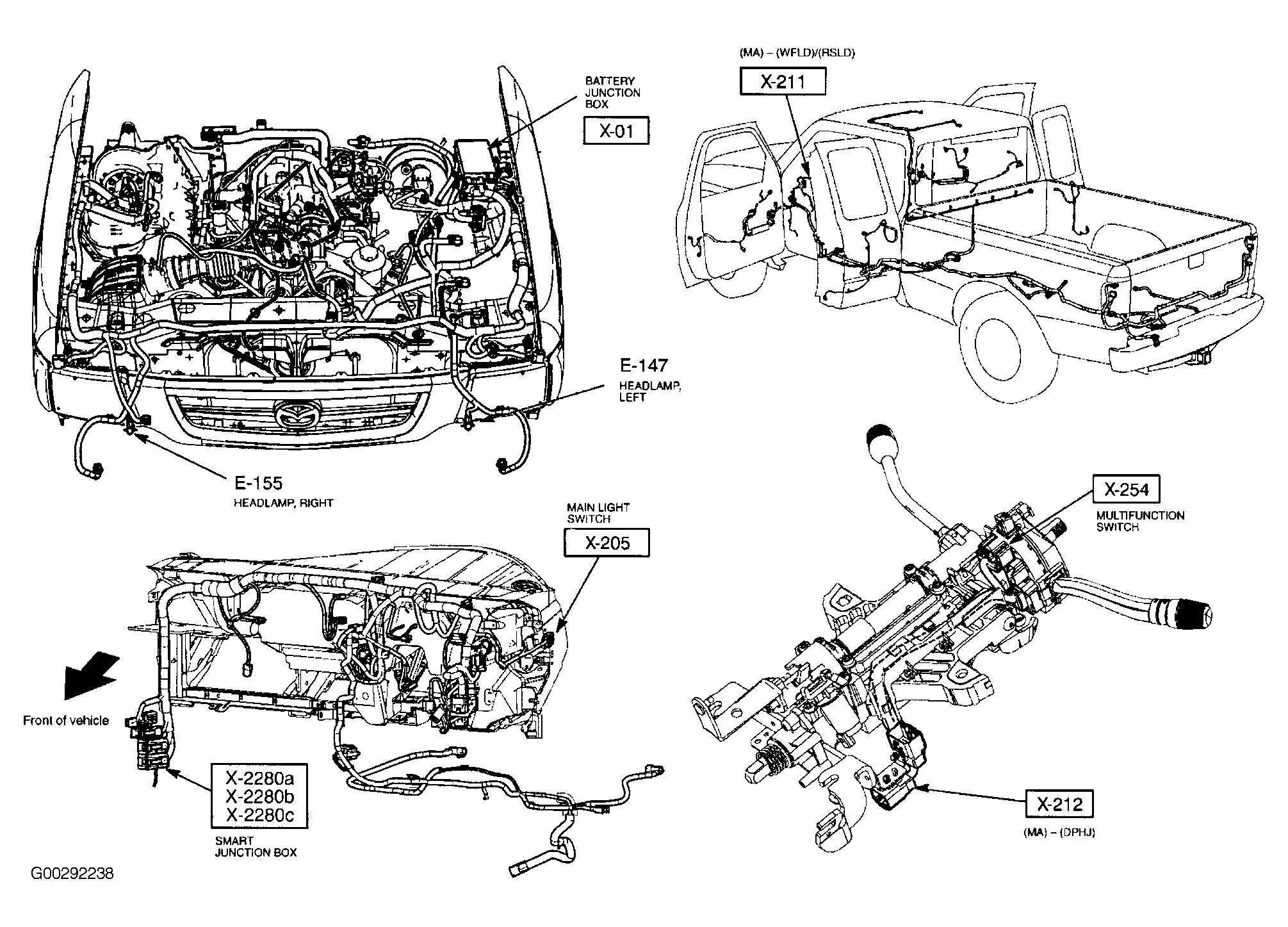

Fig 30: Turn & Hazard Lights
Courtesy of MAZDA MOTORS CORP.

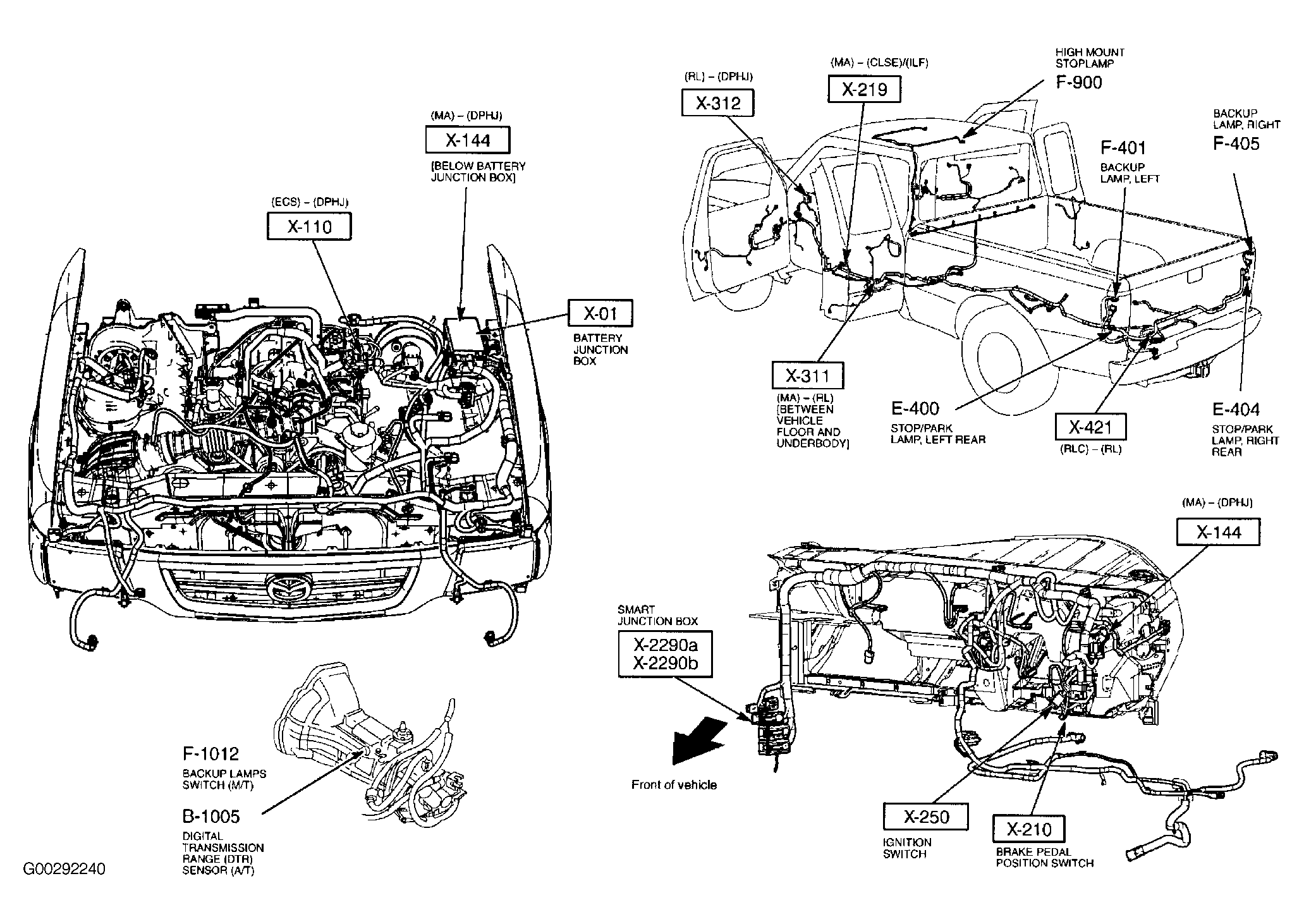

Fig 31: Stop & Back-Up Lights
Courtesy of MAZDA MOTORS CORP.

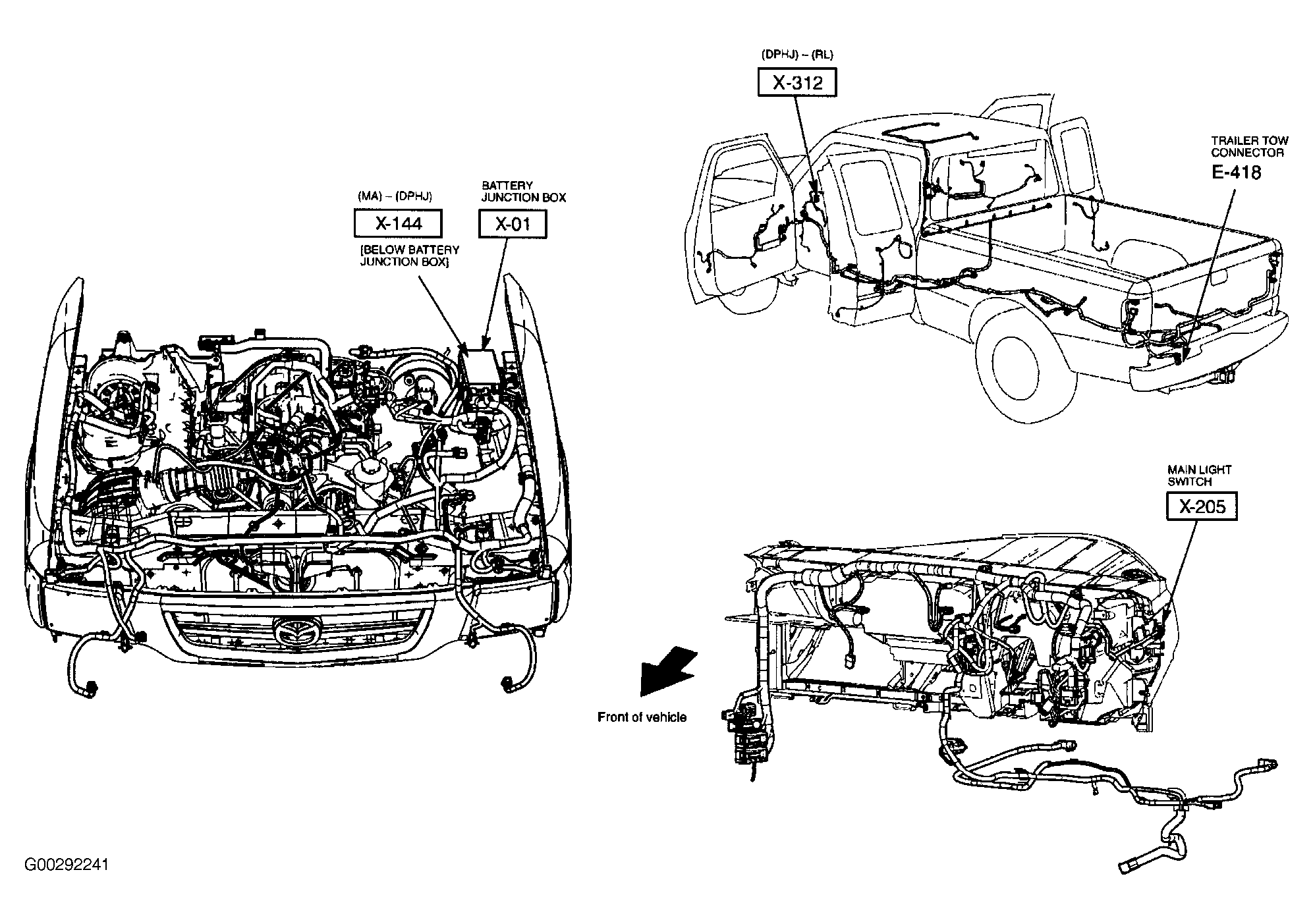

Fig 32: Trailer Tow
Courtesy of MAZDA MOTORS CORP.

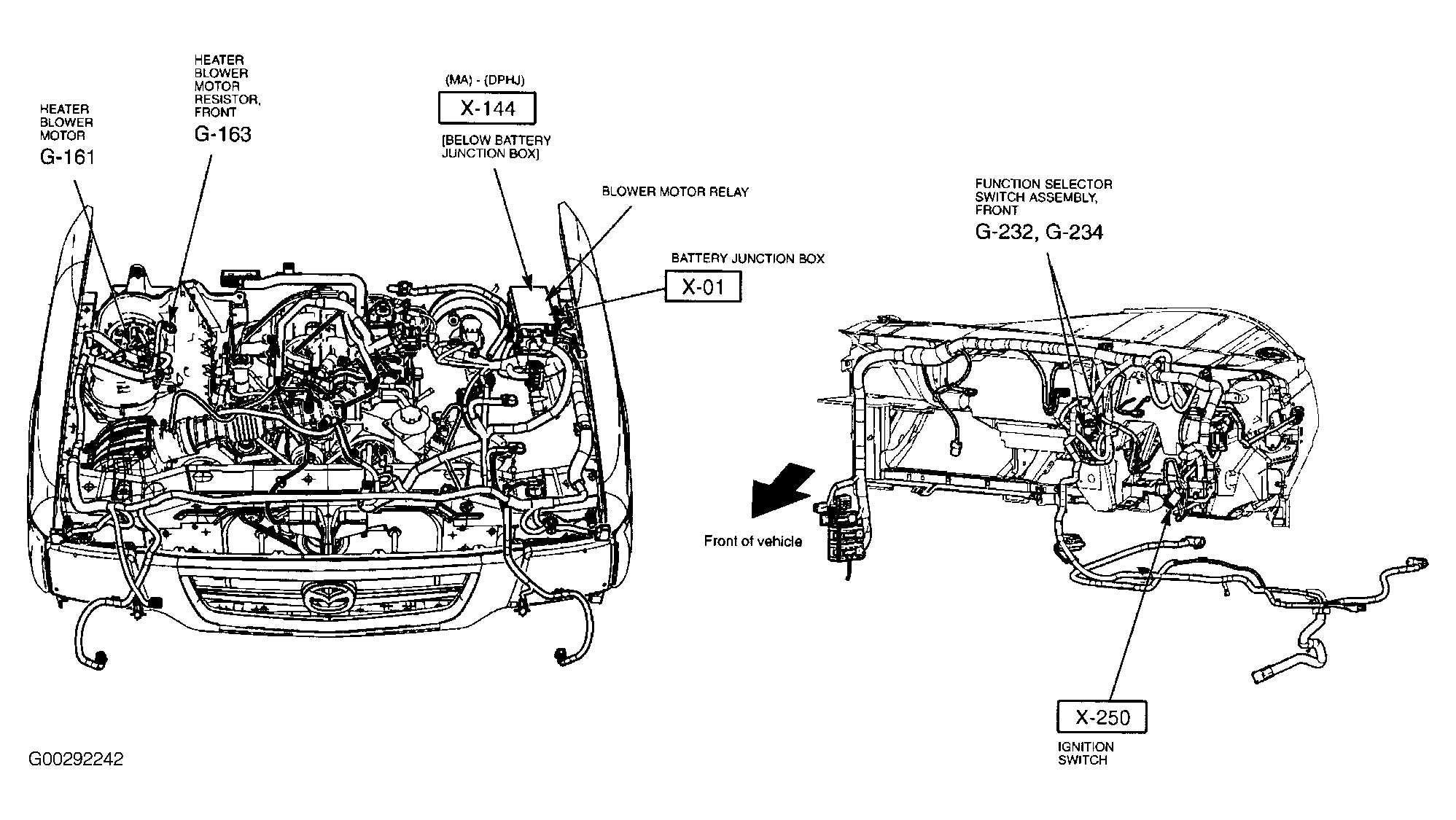

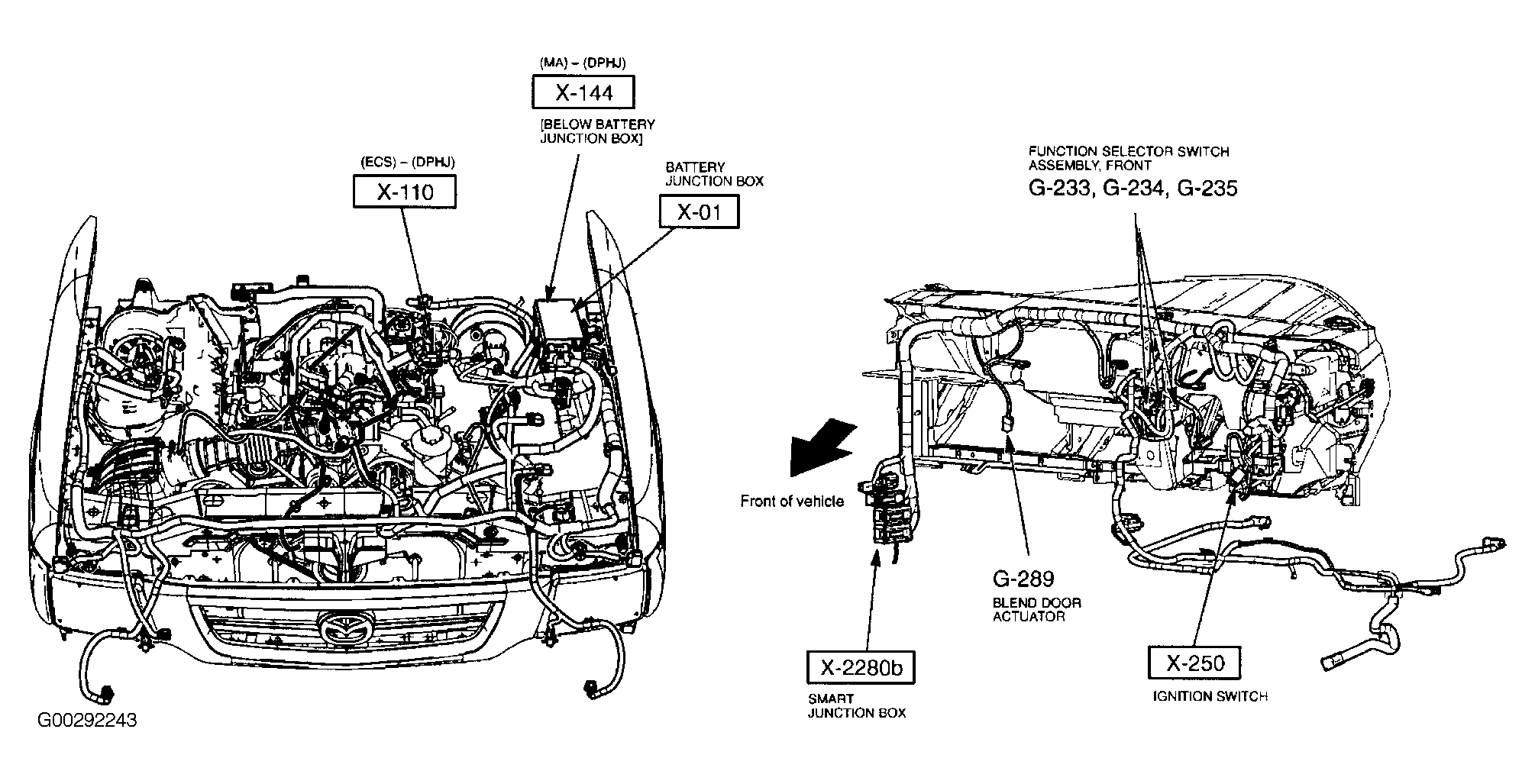

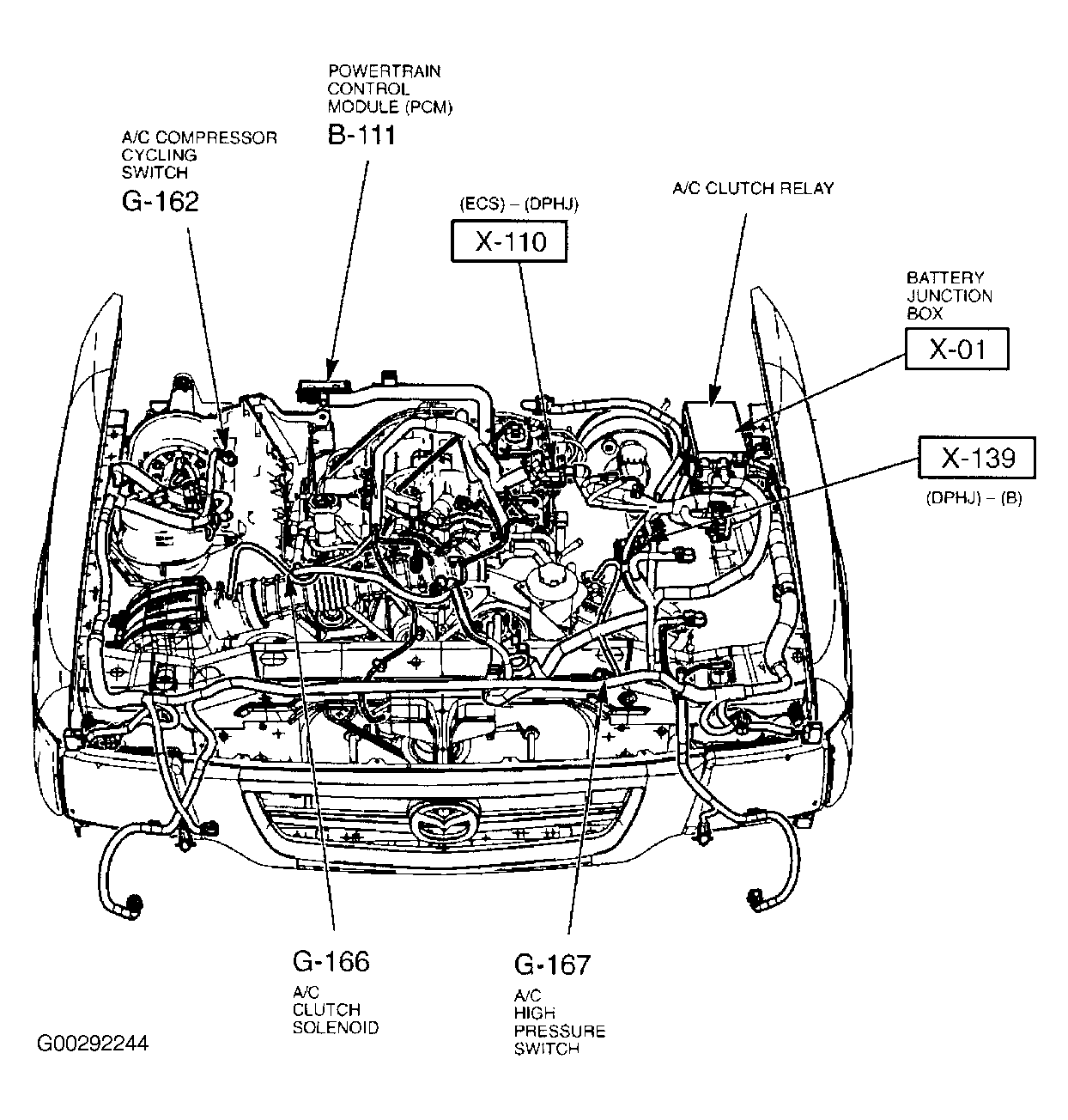

Fig 33: HVAC System
Courtesy of MAZDA MOTORS CORP.
Fig 34: HVAC System
Courtesy of MAZDA MOTORS CORP.
Fig 35: HVAC System
Courtesy of MAZDA MOTORS CORP.

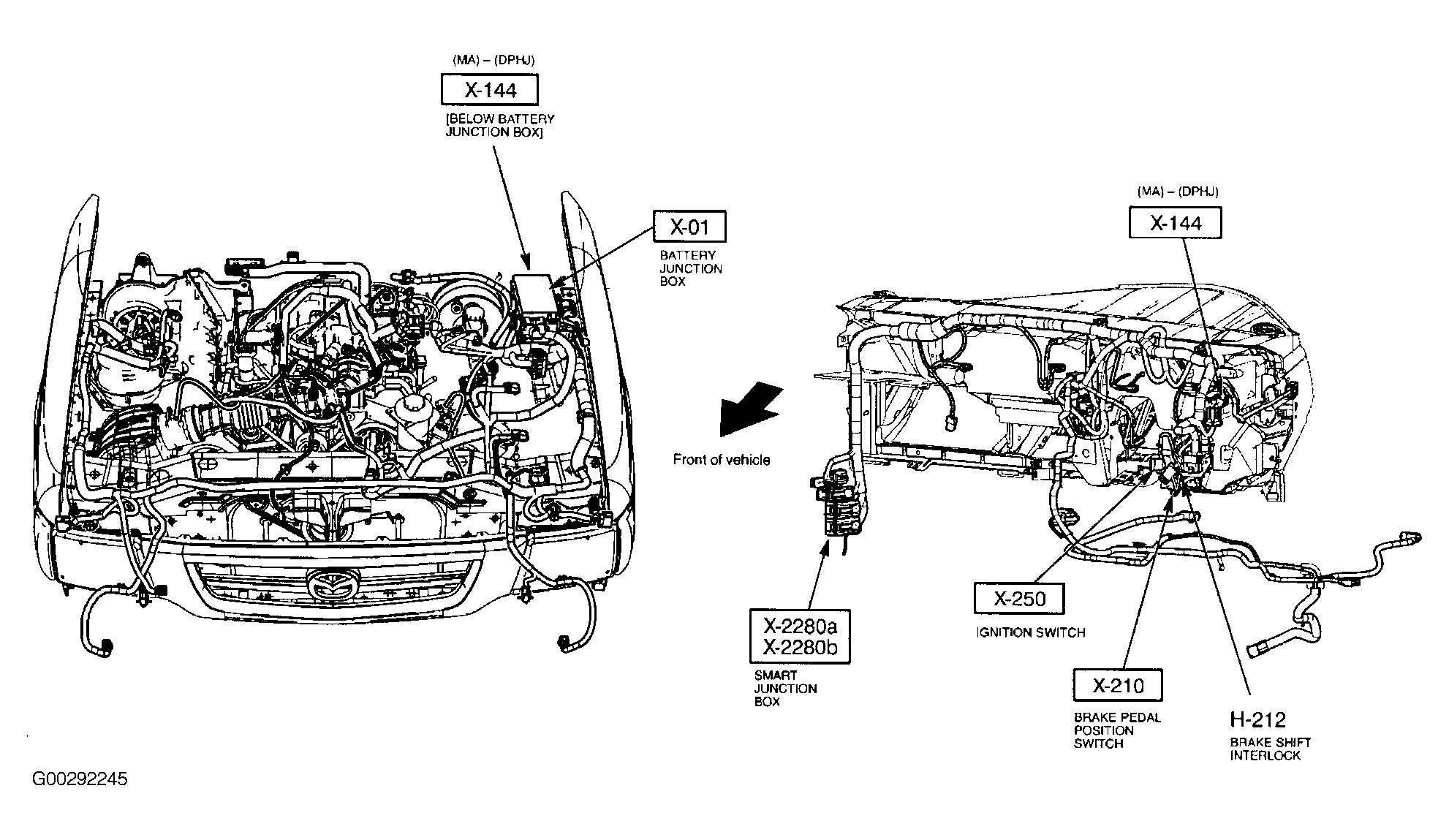

Fig 36: Shift Interlock System
Courtesy of MAZDA MOTORS CORP.
Fig 37: 4 Wheel Drive Control
Courtesy of MAZDA MOTORS CORP.

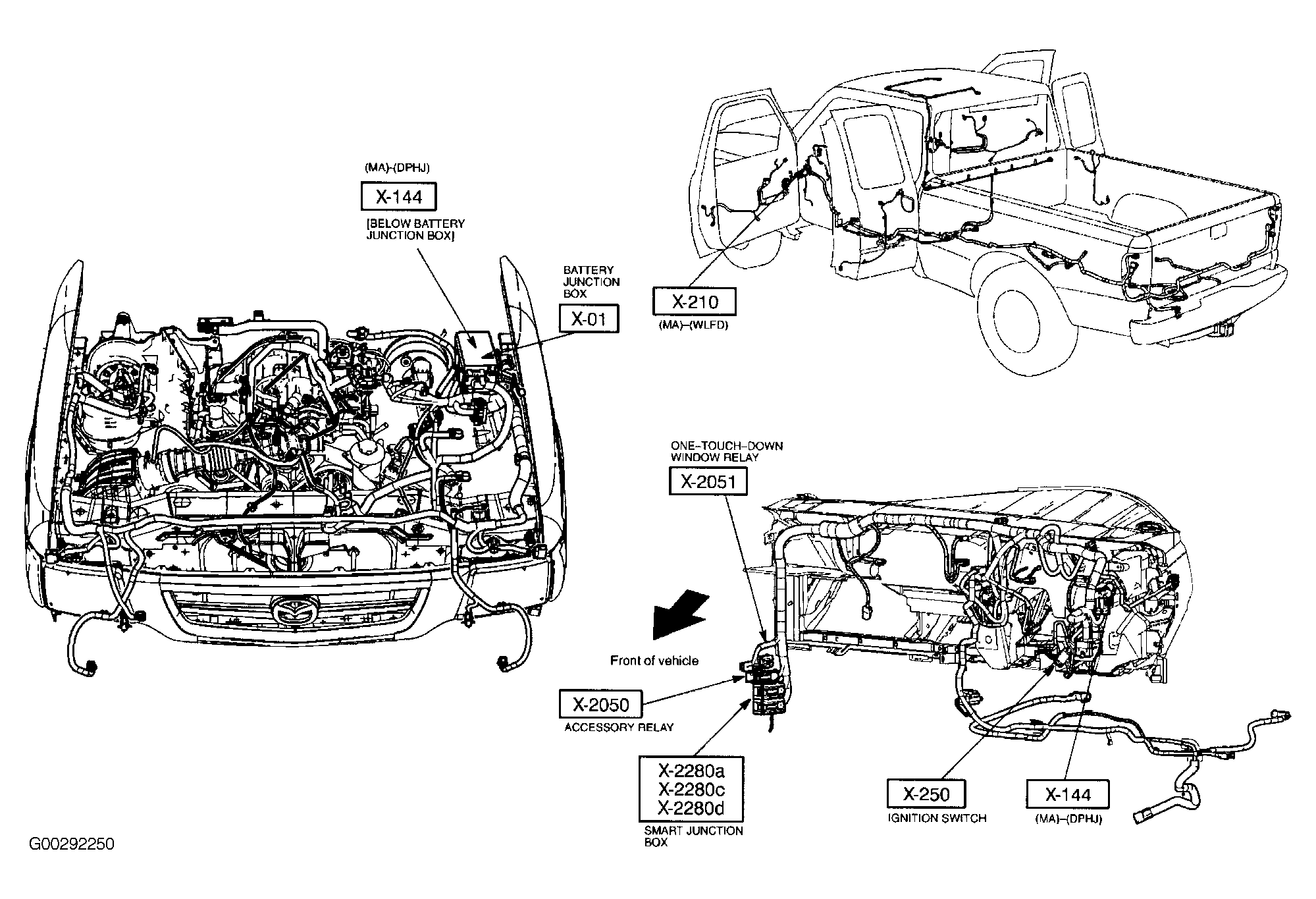

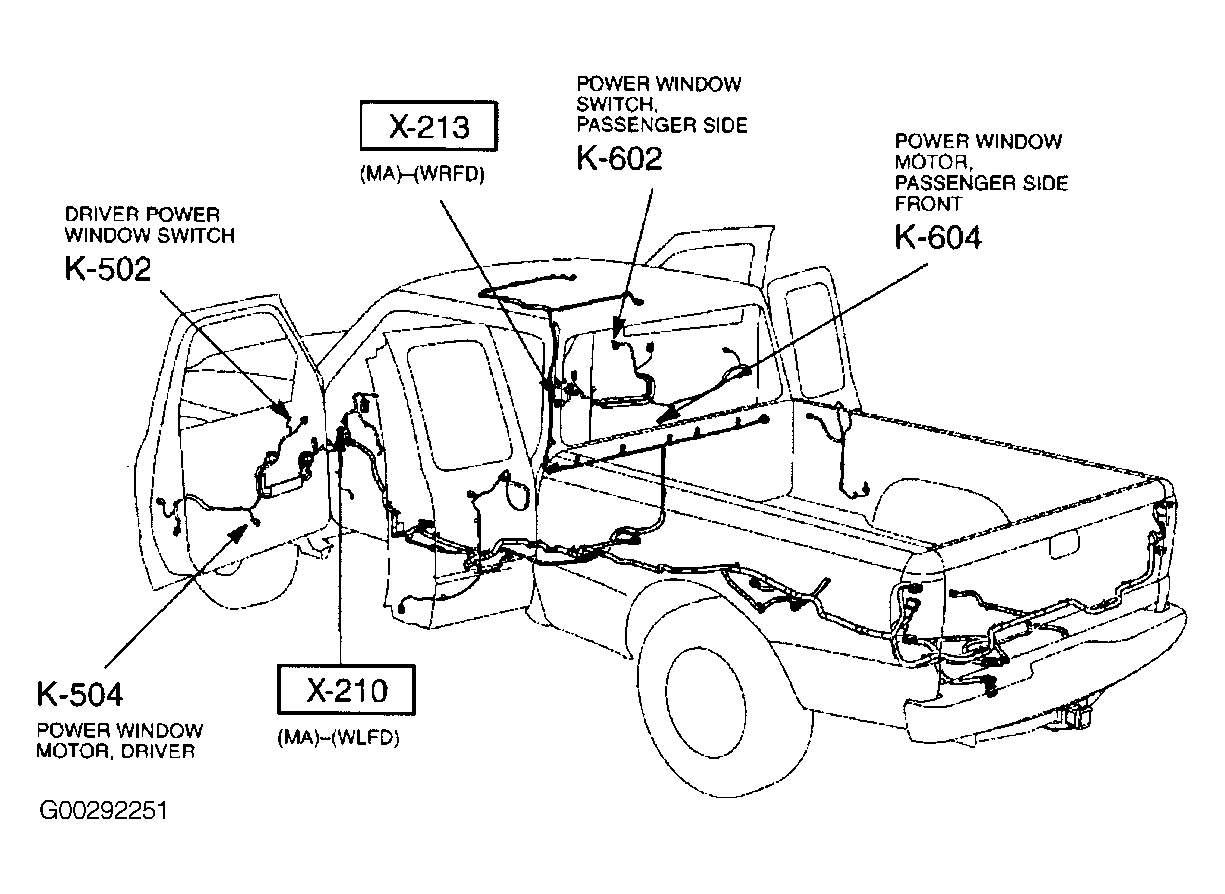

Fig 38: Power Windows
Courtesy of MAZDA MOTORS CORP.
Fig 39: Power Windows
Courtesy of MAZDA MOTORS CORP.
Fig 40: Power Door Locks
Courtesy of MAZDA MOTORS CORP.

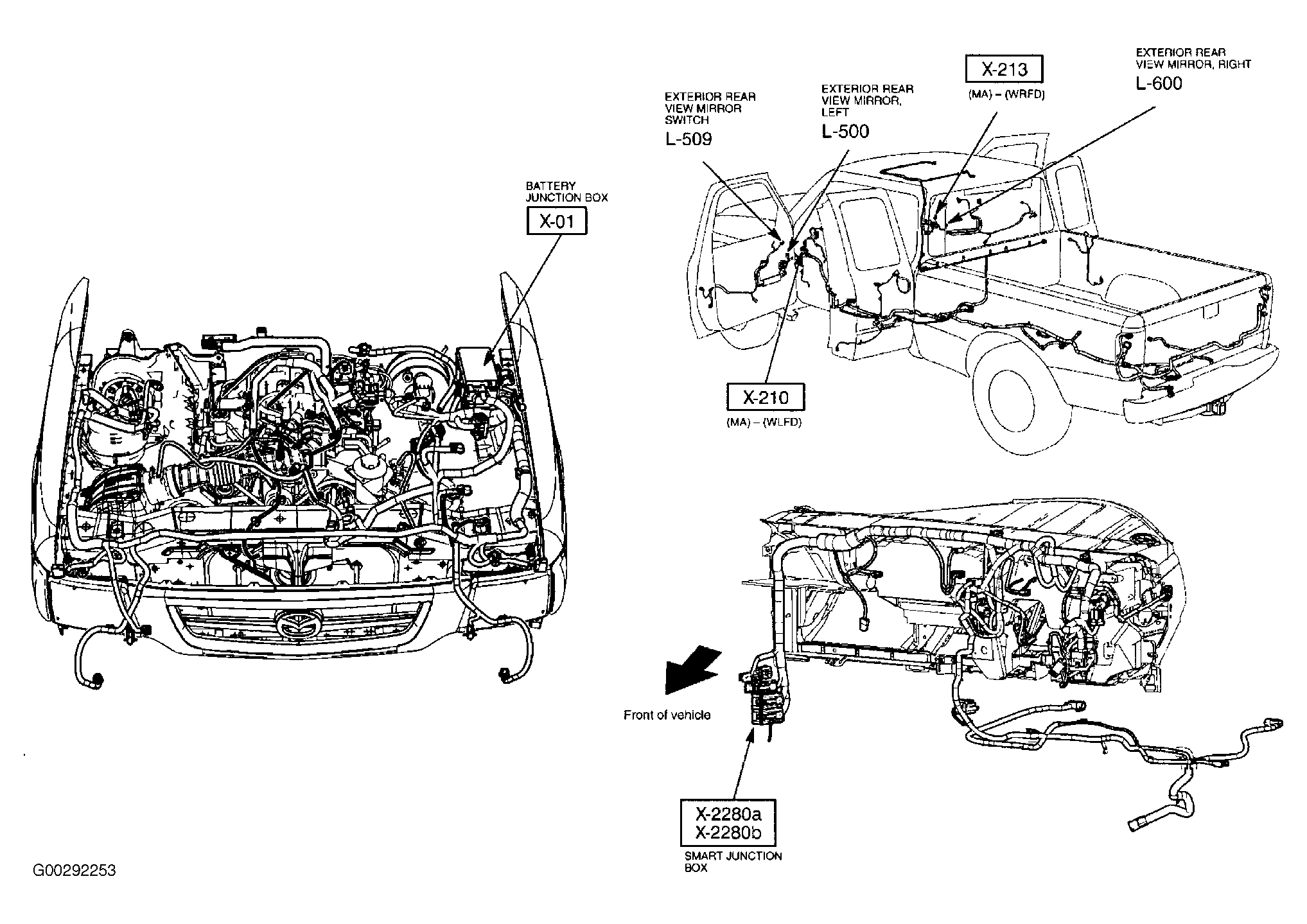

Fig 41: Power Mirrors
Courtesy of MAZDA MOTORS CORP.

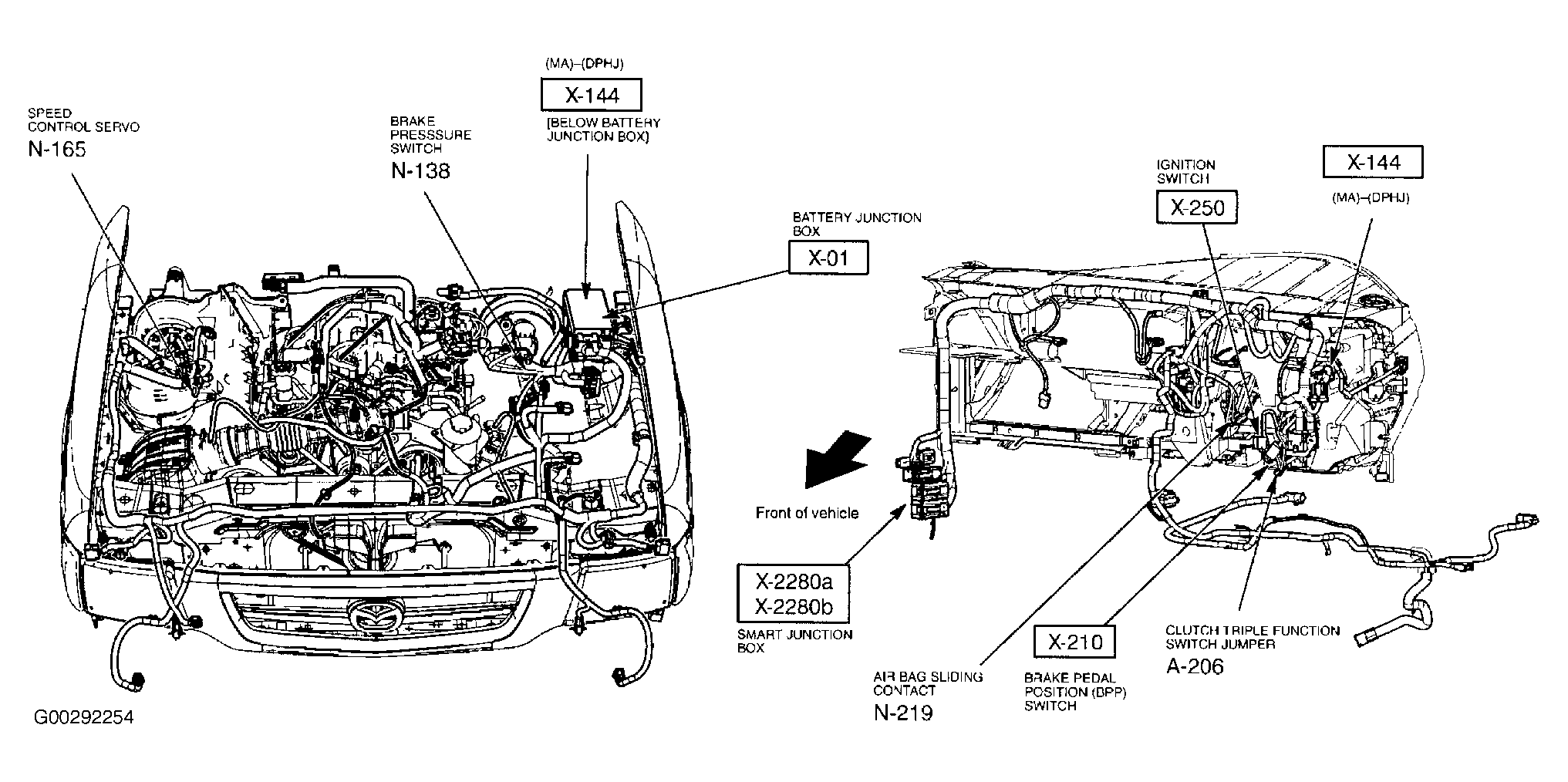

Fig 42: Cruise Control System
Courtesy of MAZDA MOTORS CORP.

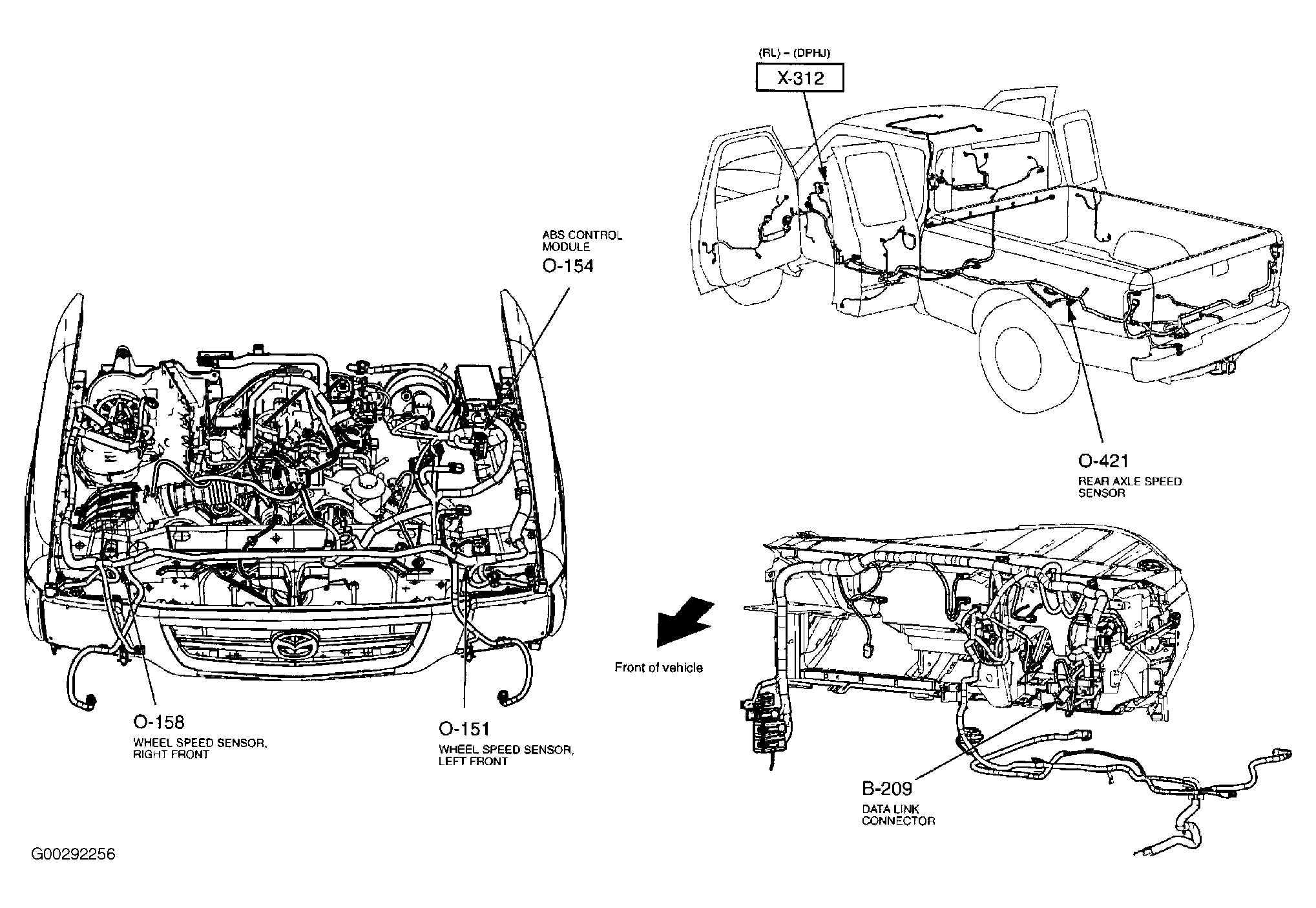

Fig 43: ABS Control System
Courtesy of MAZDA MOTORS CORP.
Fig 44: ABS Control System
Courtesy of MAZDA MOTORS CORP.
Fig 45: Air Bag System
Courtesy of MAZDA MOTORS CORP.
Fig 46: Air Bag System
Courtesy of MAZDA MOTORS CORP.

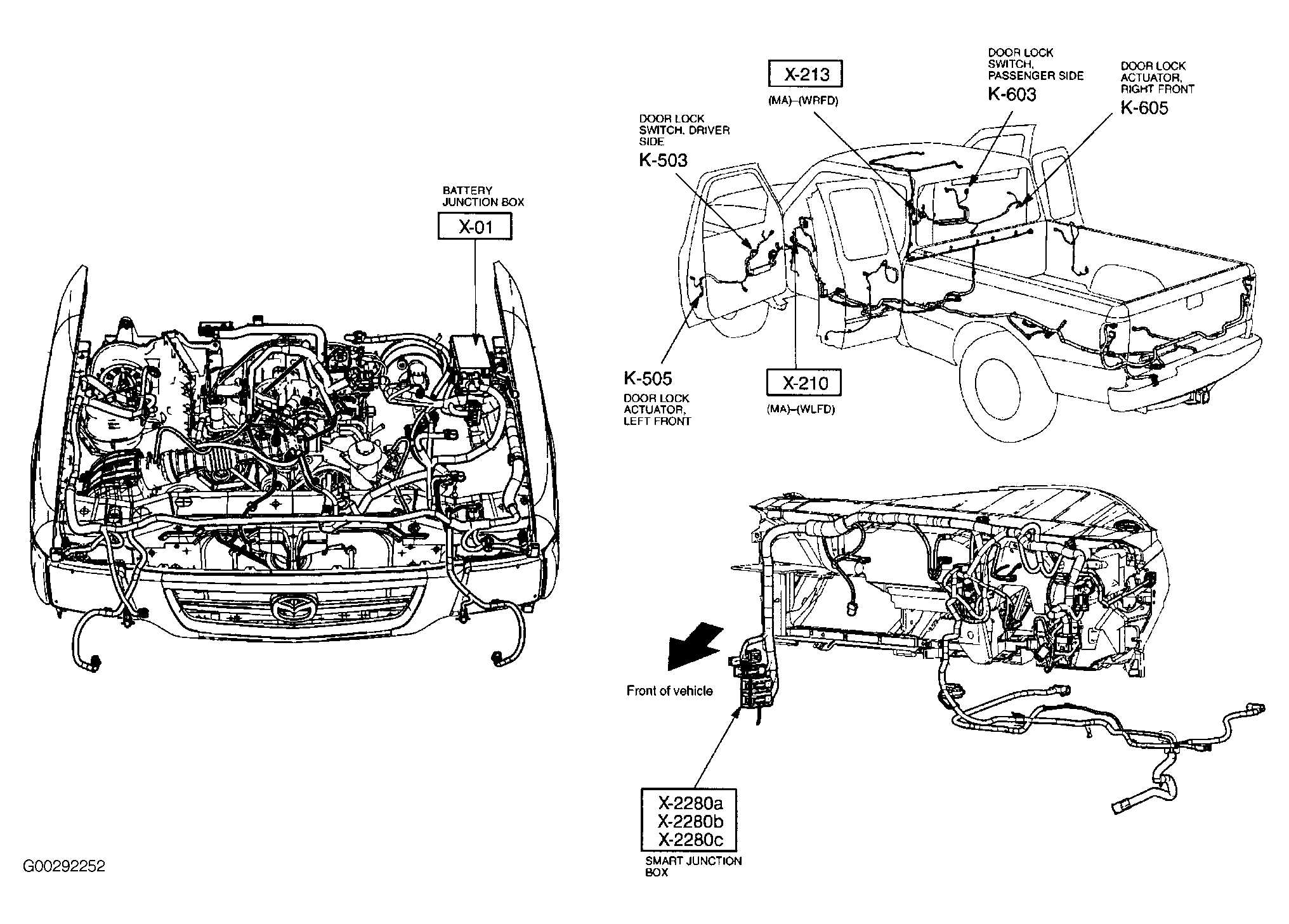

Fig 47: Door Lock System
Courtesy of MAZDA MOTORS CORP.

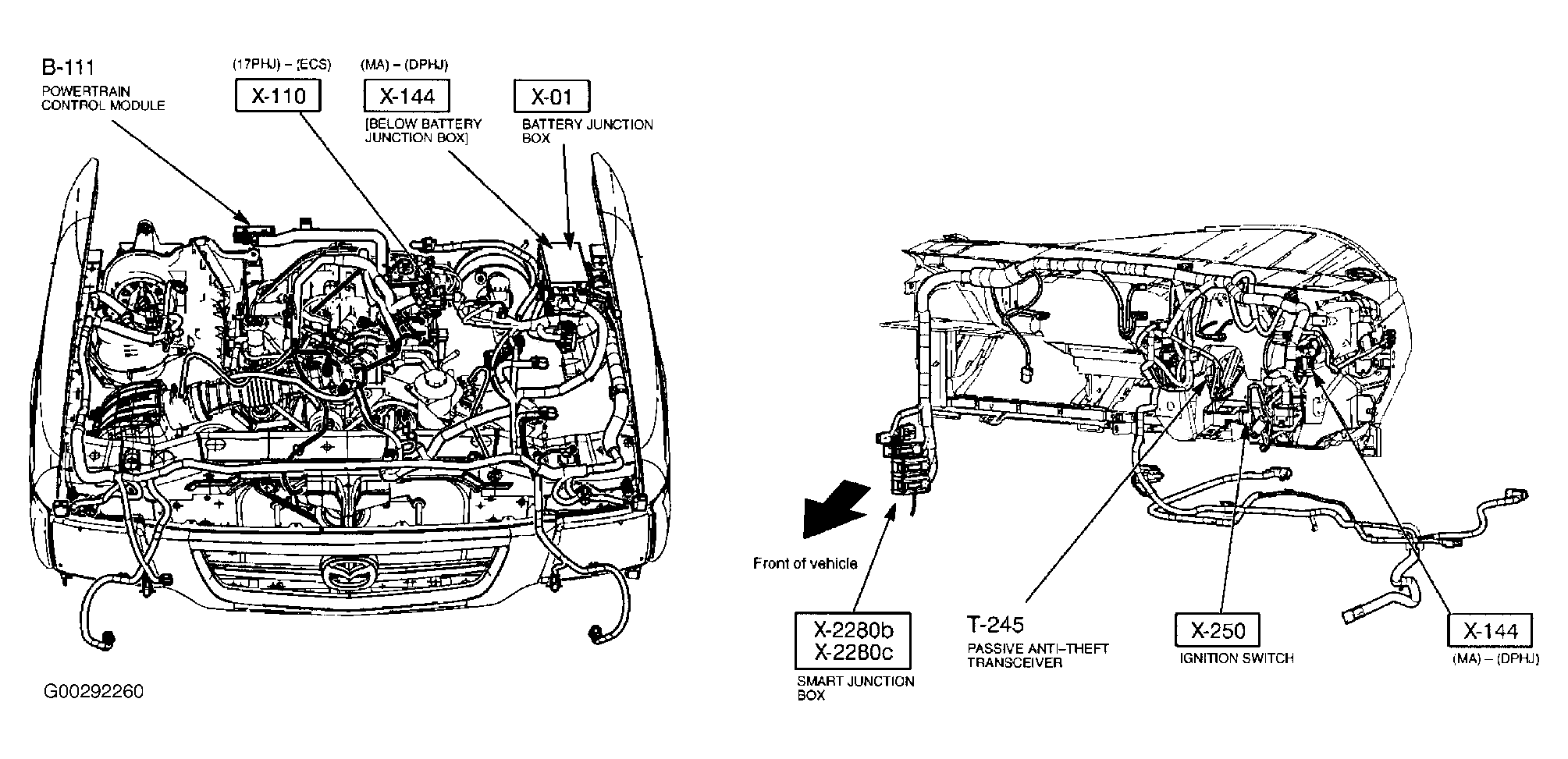

Fig 48: Anti-Theft System
Courtesy of MAZDA MOTORS CORP.

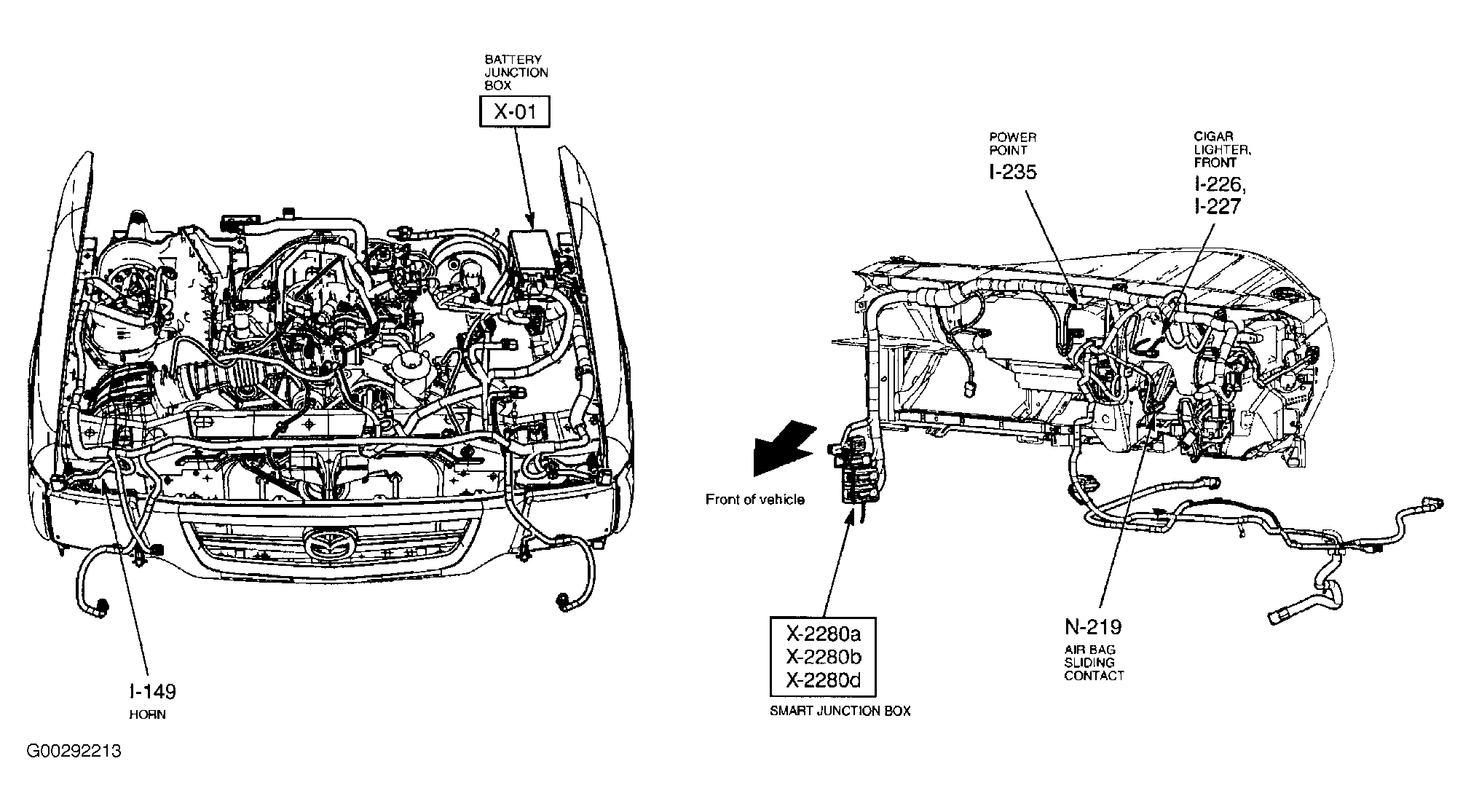

Fig 49: Horn System
Courtesy of MAZDA MOTORS CORP.
Fig 50: Daytime Running Lights System
Courtesy of MAZDA MOTORS CORP.
