Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

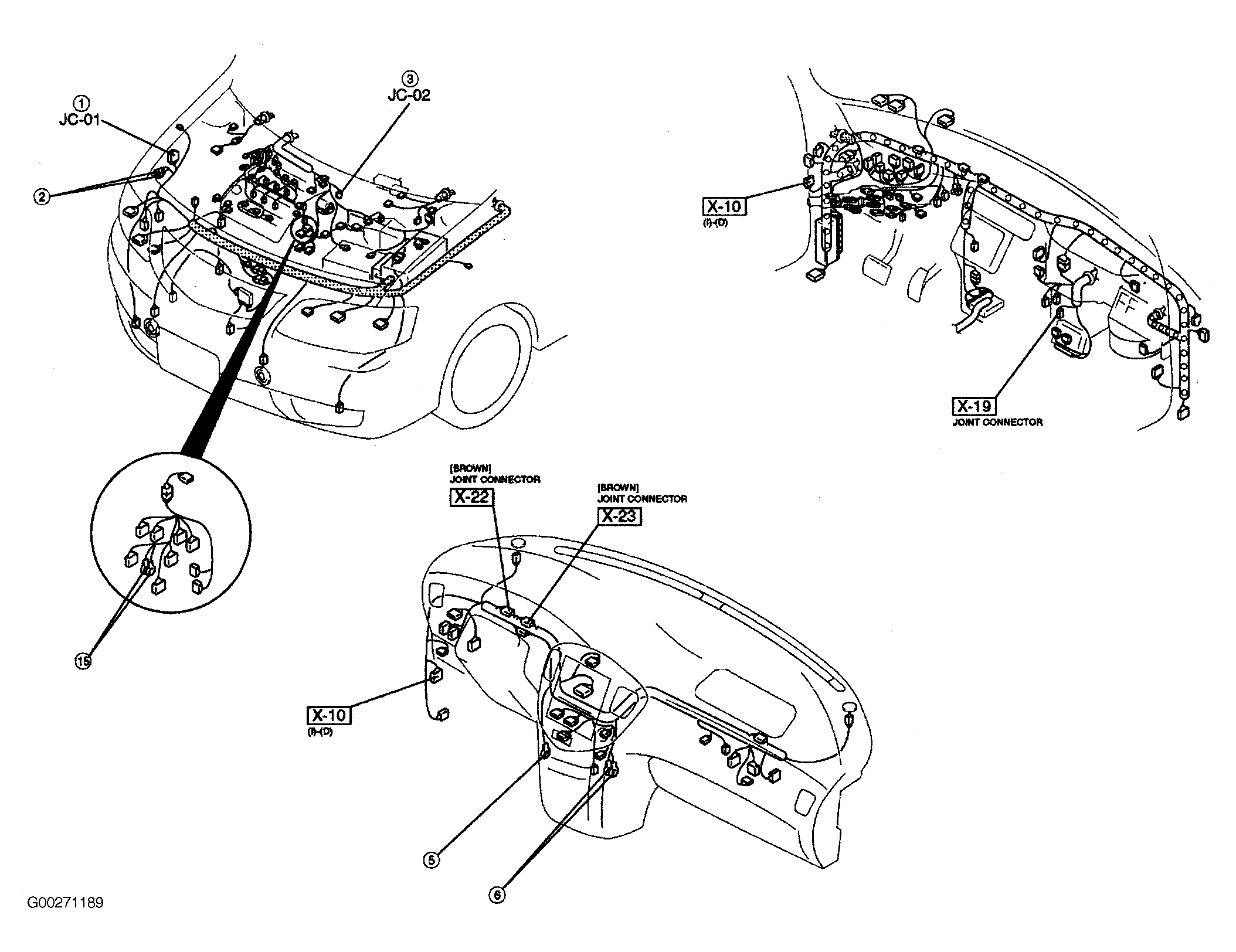

Fig 1: Ground Points
Courtesy of MAZDA MOTORS CORP.

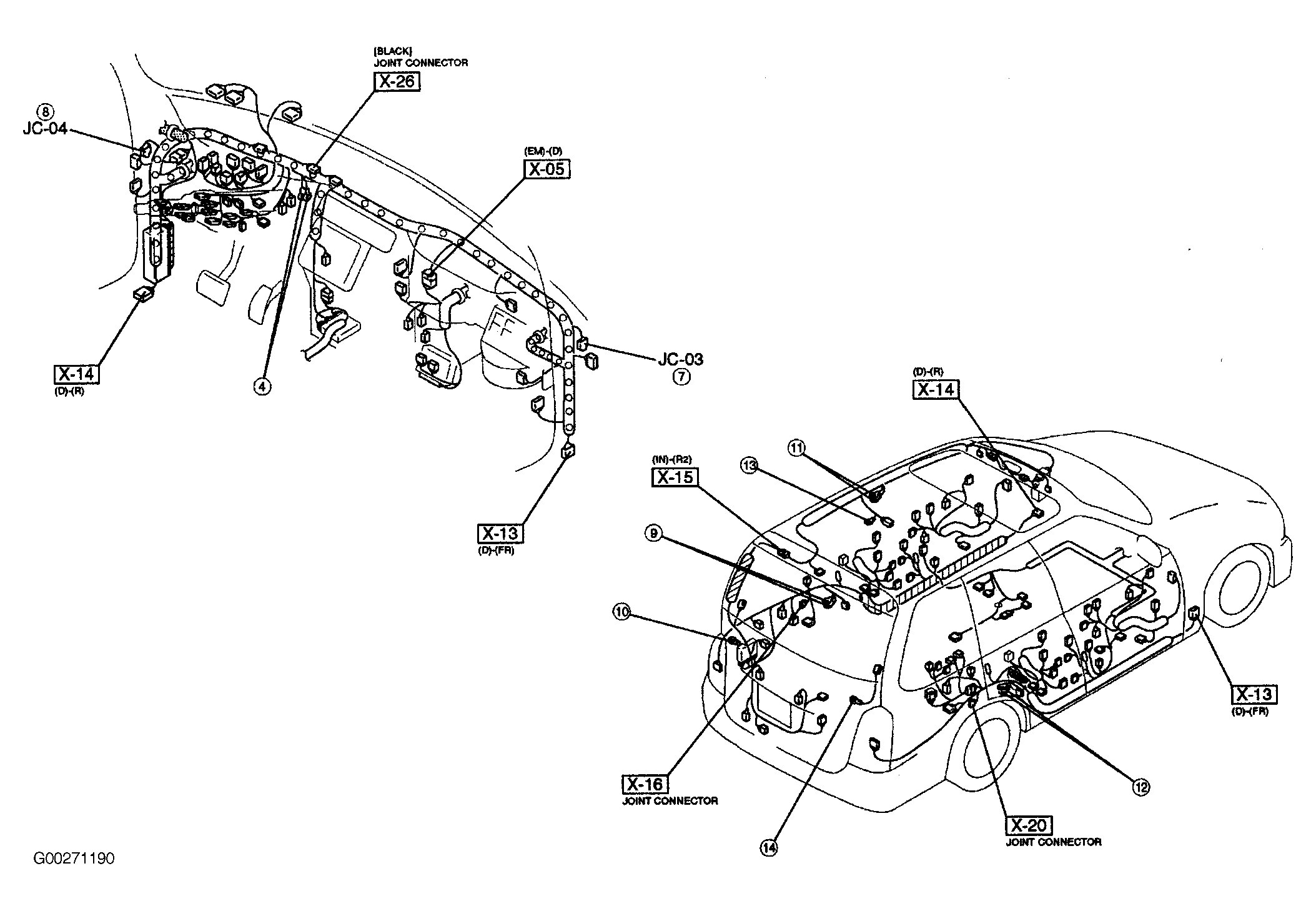

Fig 2: Ground Points
Courtesy of MAZDA MOTORS CORP.

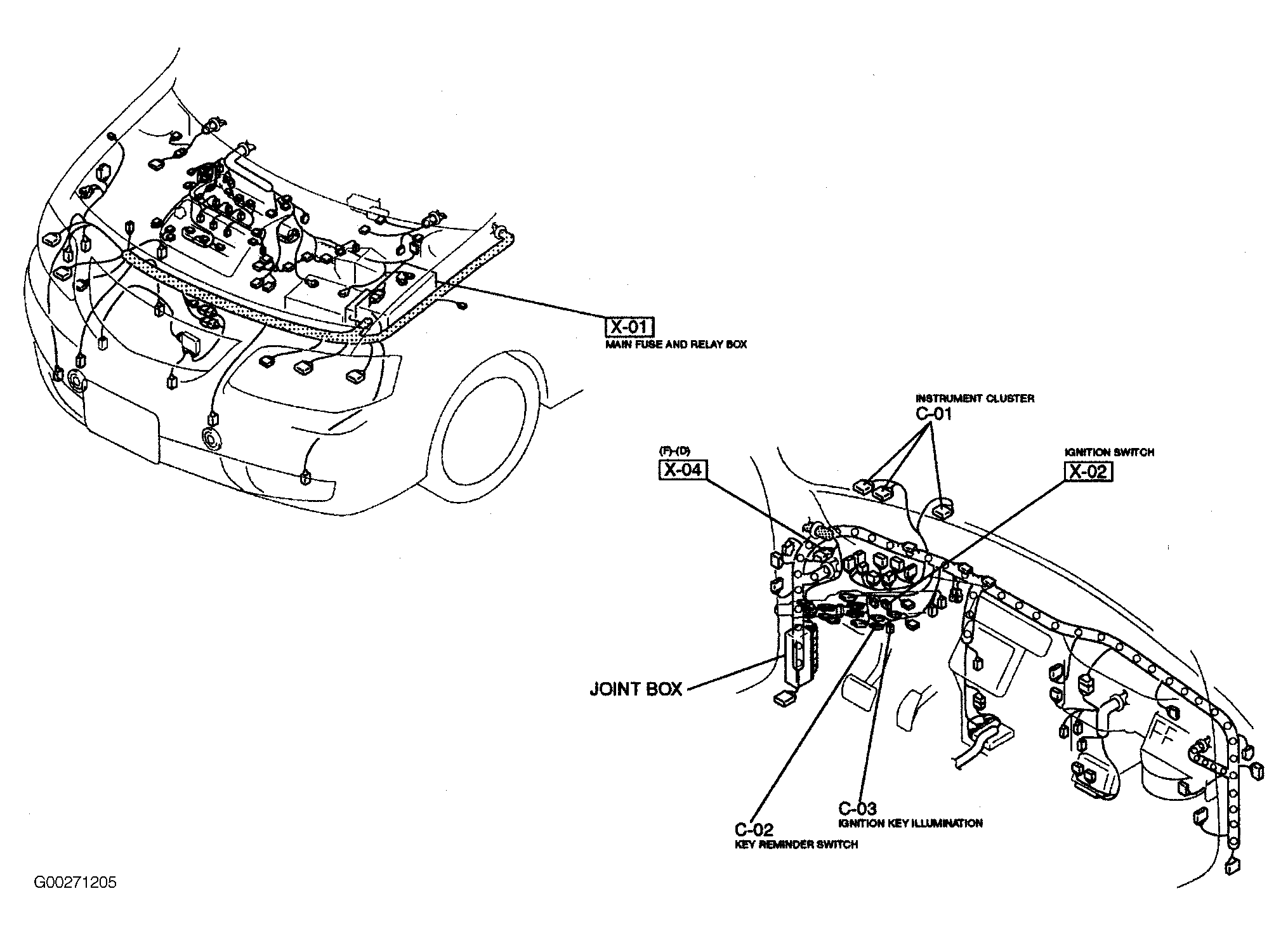

Fig 3: Starting/Charging System
Courtesy of MAZDA MOTORS CORP.

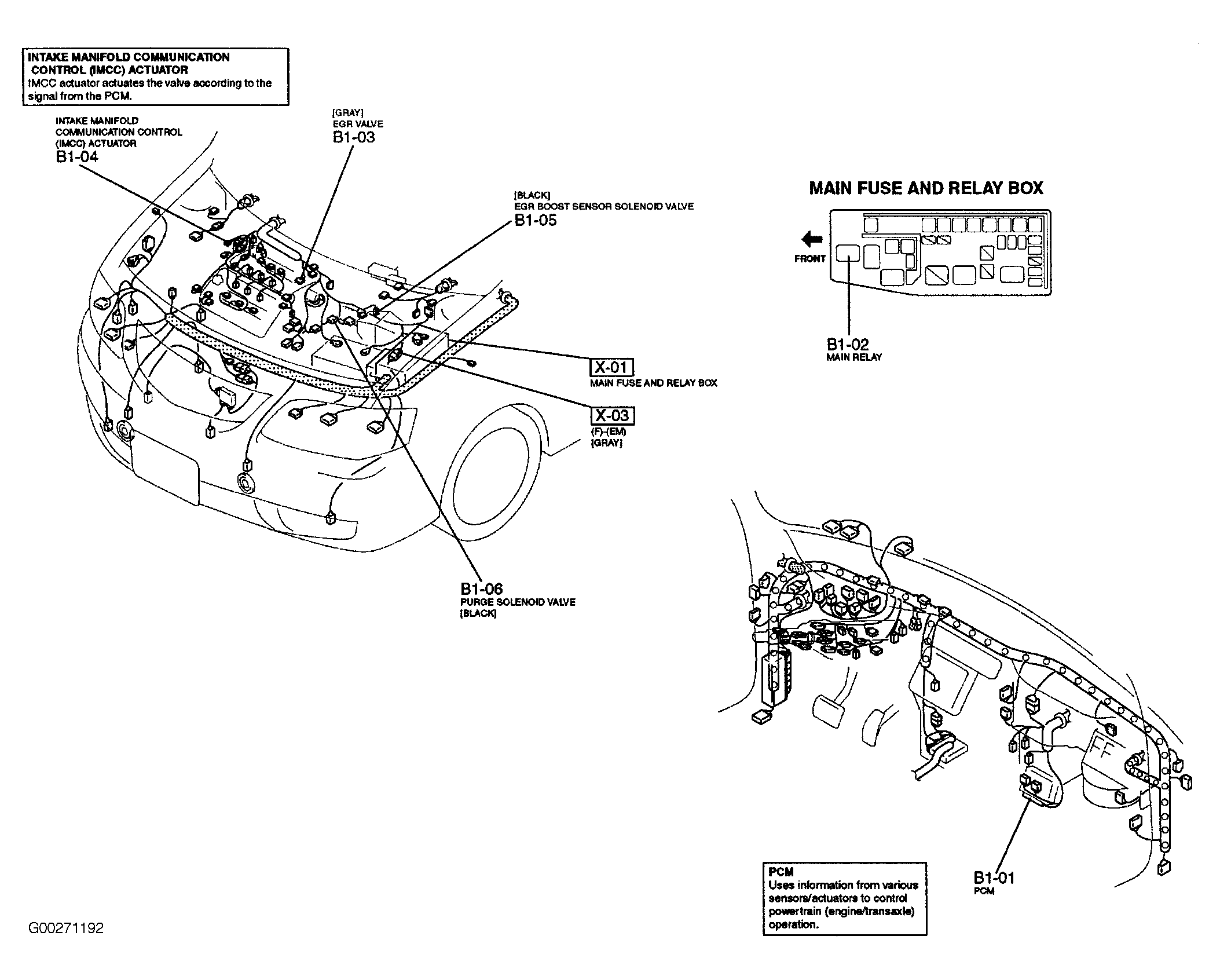

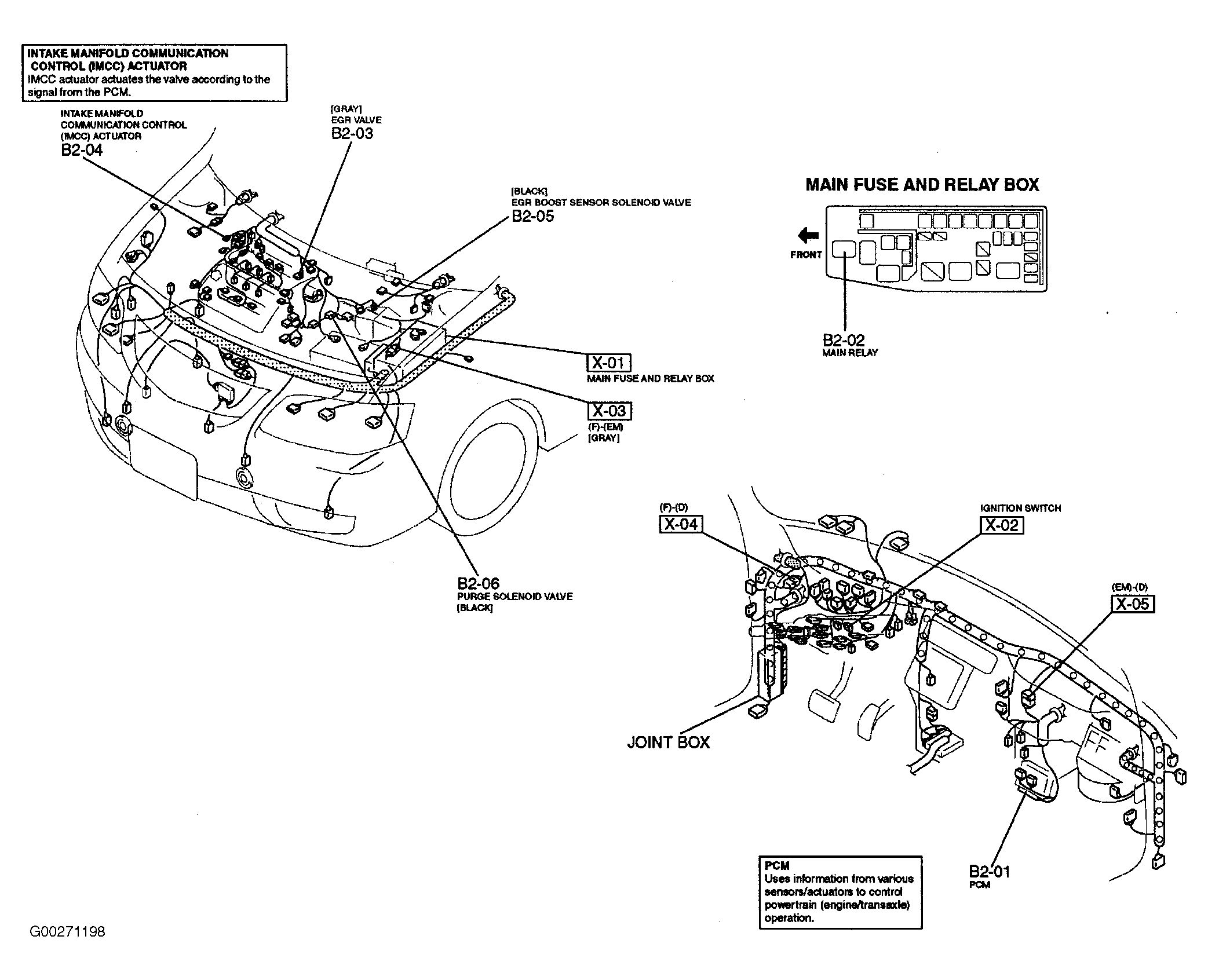

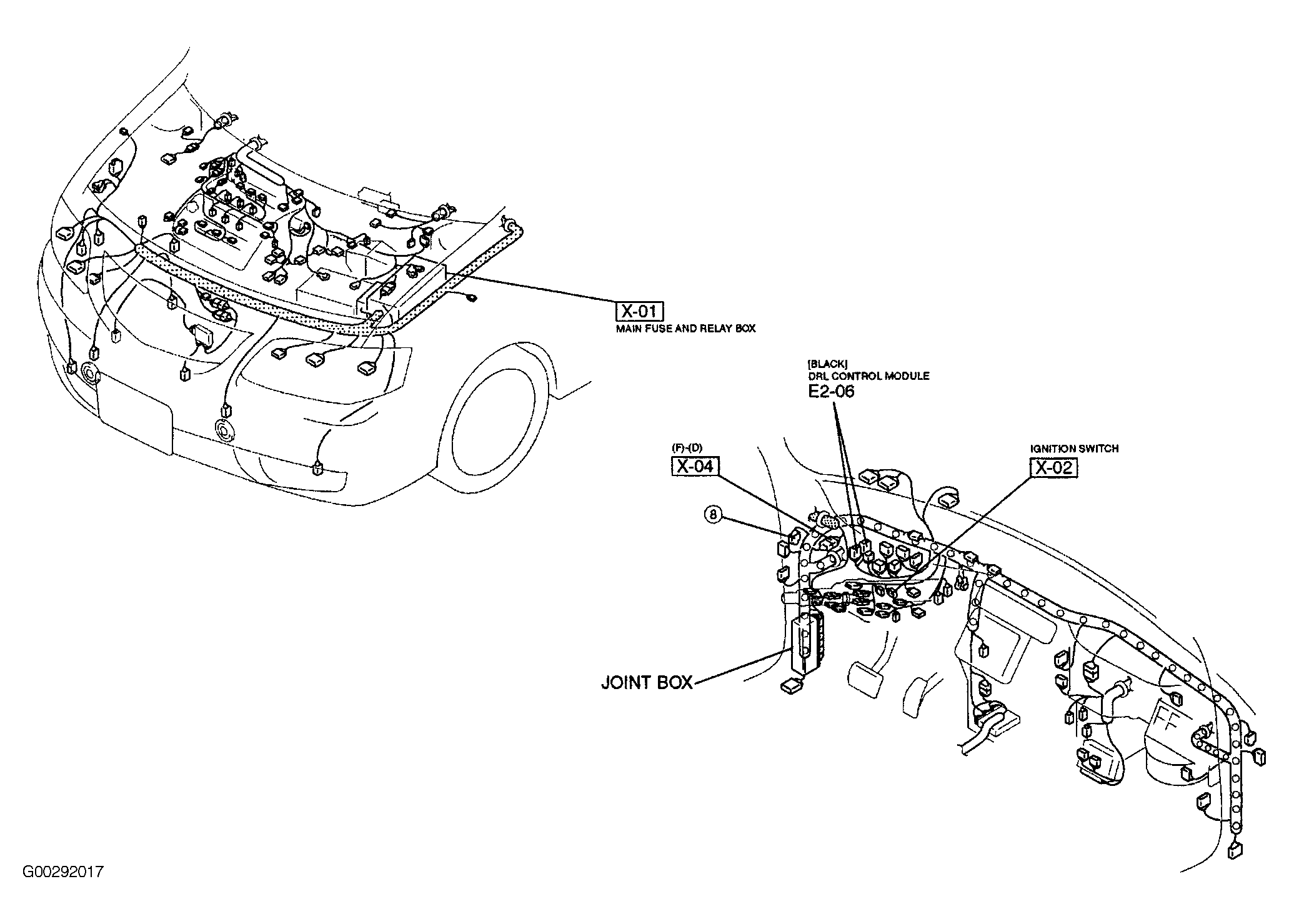

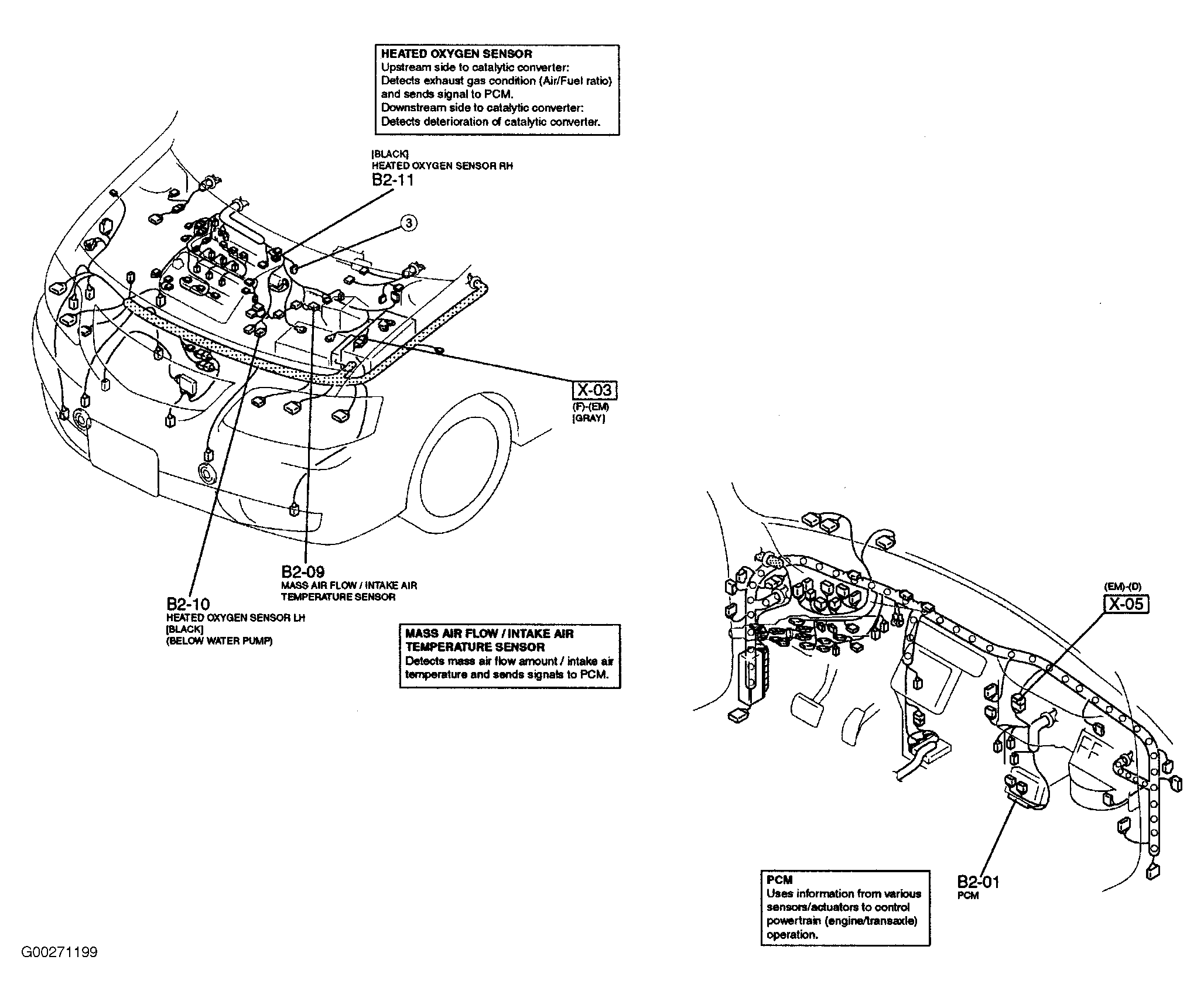

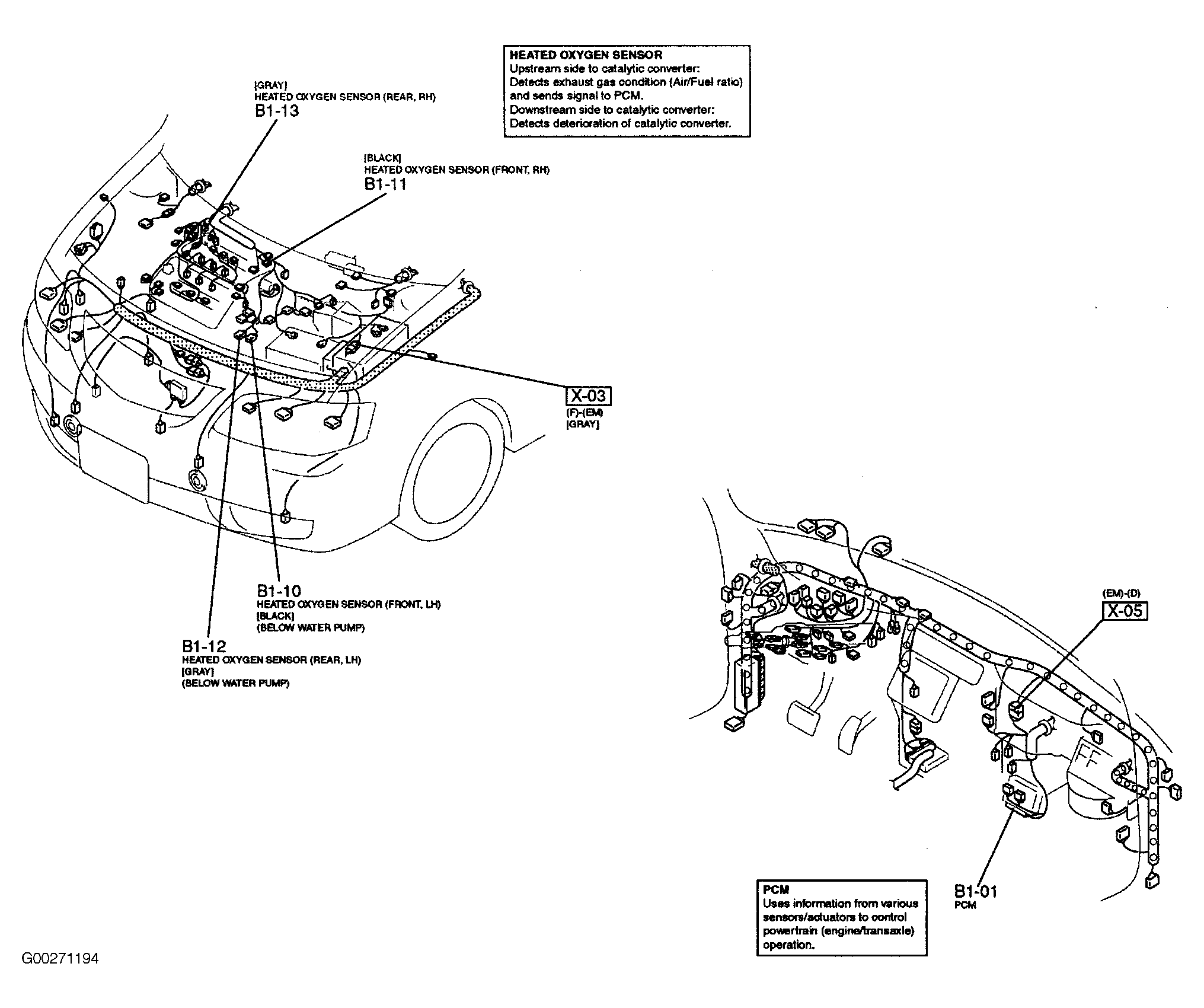

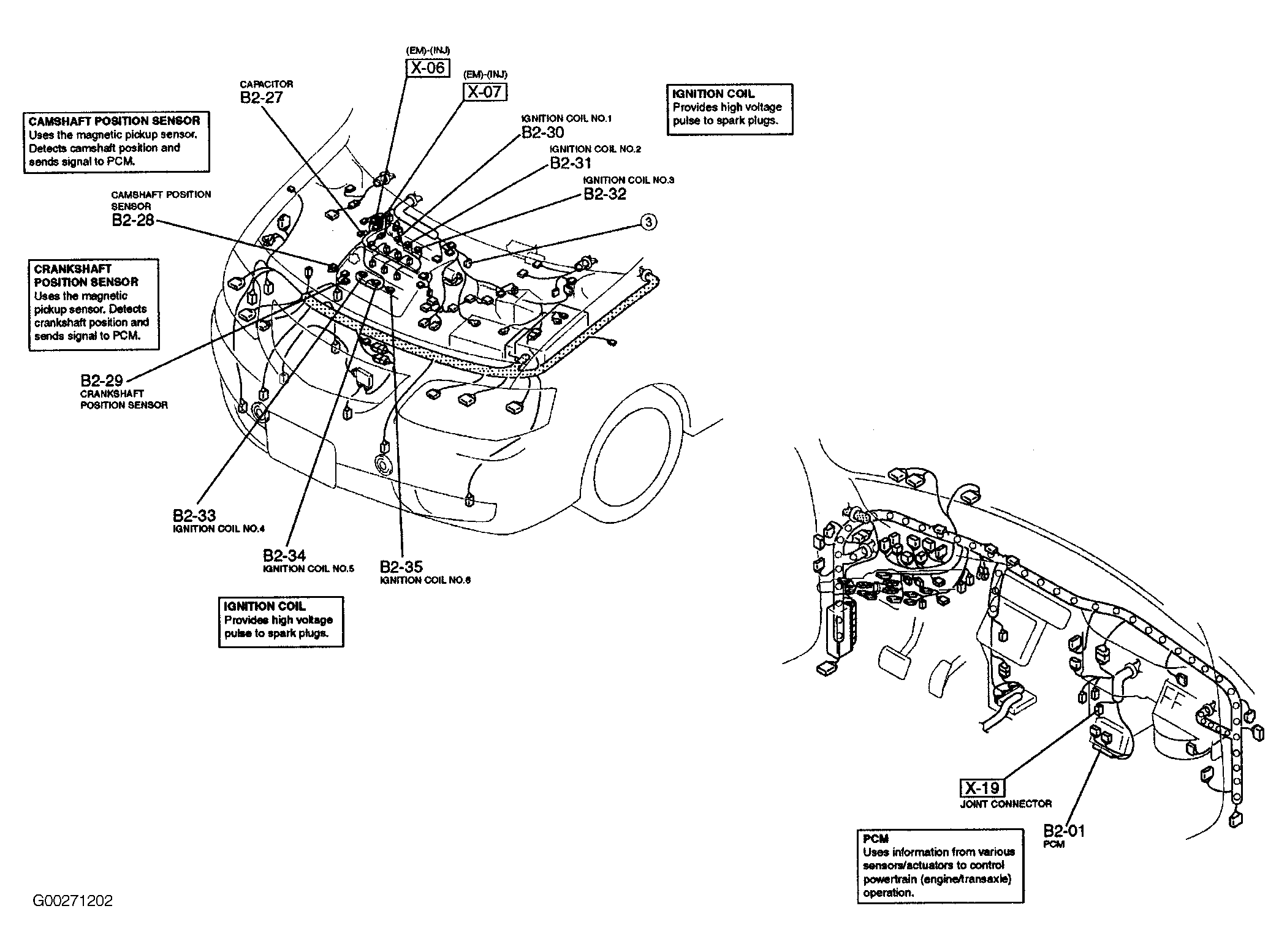

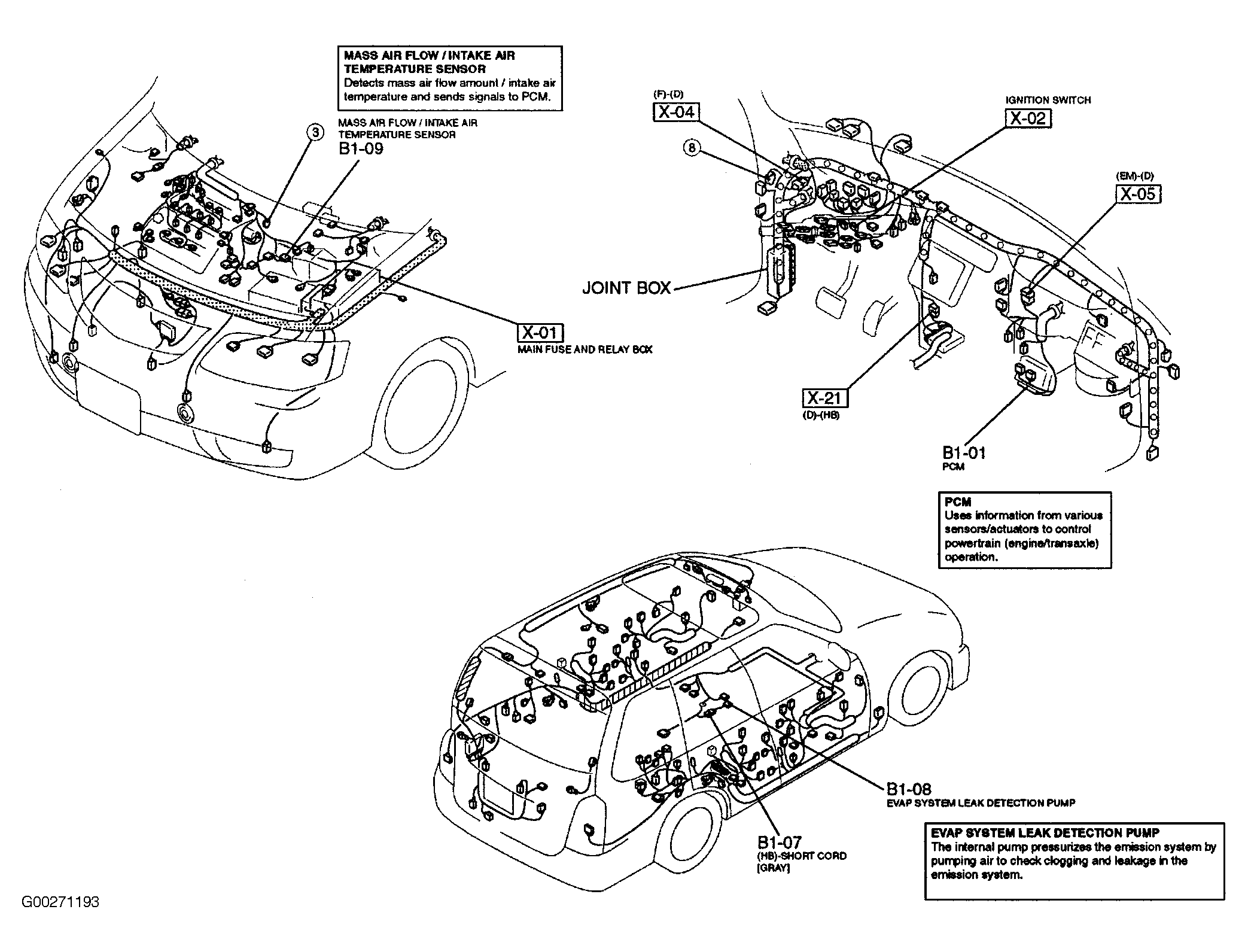

Fig 4: Engine Controls System (North America)
Courtesy of MAZDA MOTORS CORP.

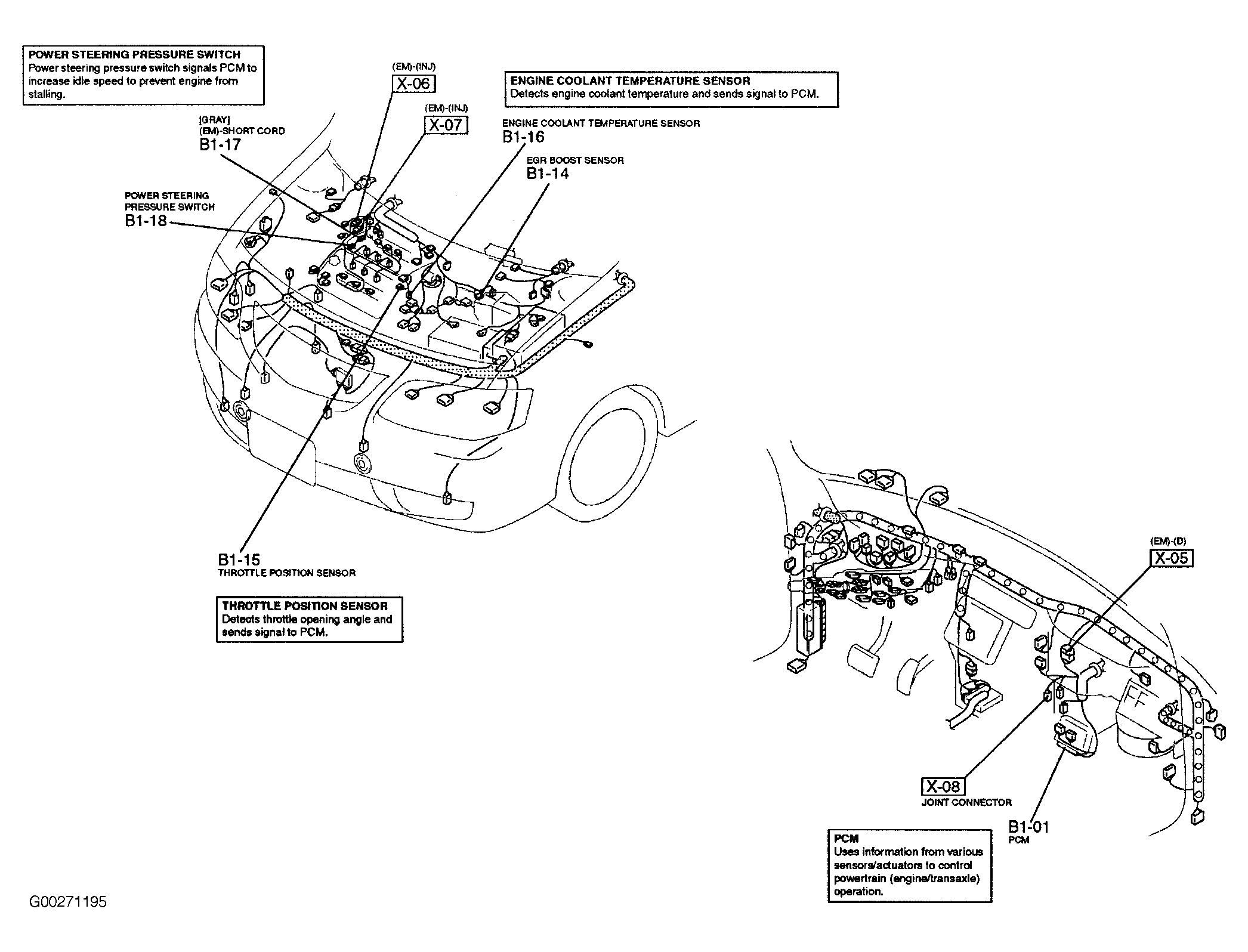

Fig 5: Engine Controls System (North America)
Courtesy of MAZDA MOTORS CORP.

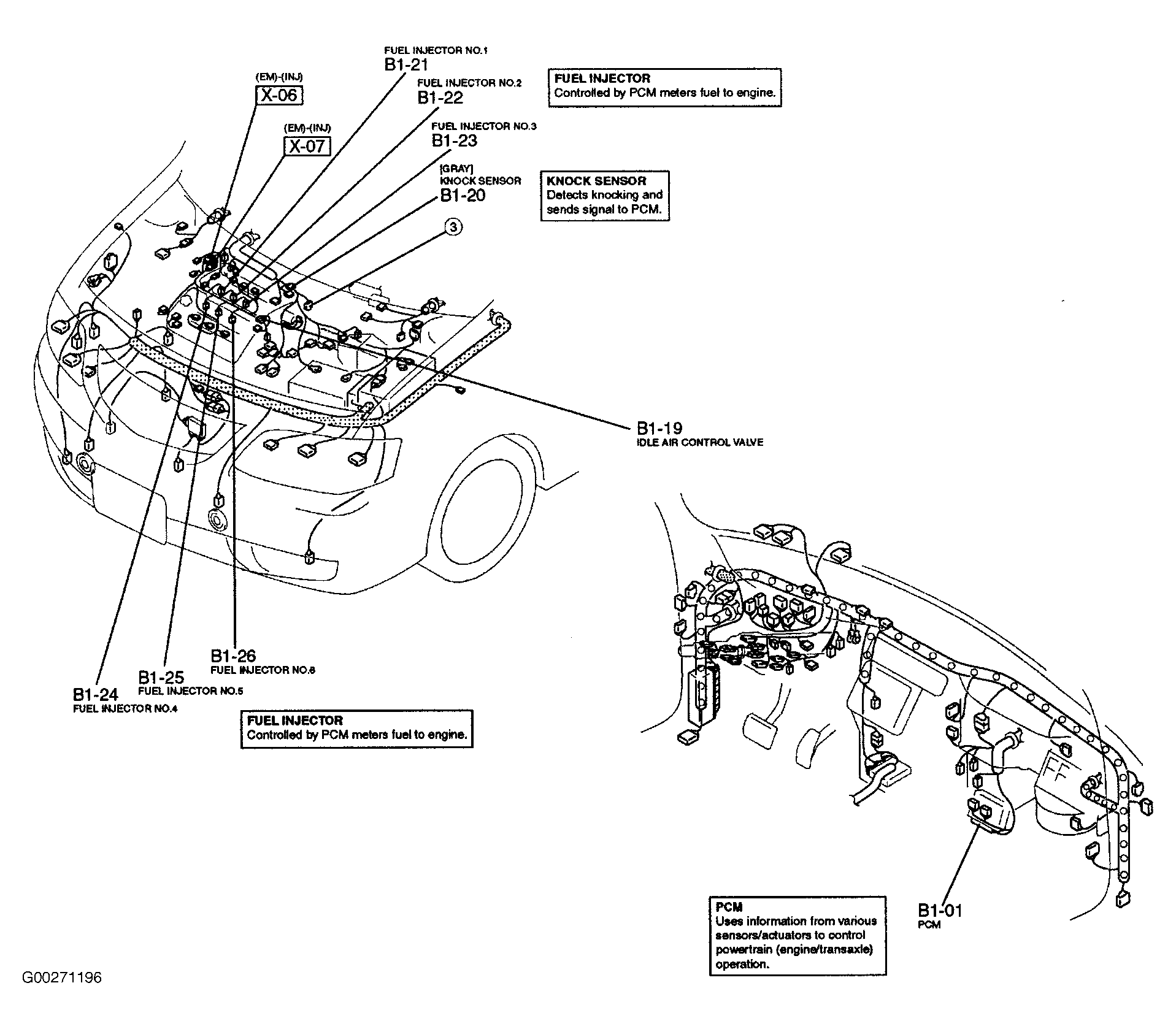

Fig 6: Engine Controls System (North America)
Courtesy of MAZDA MOTORS CORP.
Fig 7: Engine Controls System (North America)
Courtesy of MAZDA MOTORS CORP.
Fig 8: Engine Controls System (North America)
Courtesy of MAZDA MOTORS CORP.
Fig 9: Engine Controls System (North America)
Courtesy of MAZDA MOTORS CORP.
Fig 10: Engine Controls System (Except North America)
Courtesy of MAZDA MOTORS CORP.
Fig 11: Engine Controls System (Except North America)
Courtesy of MAZDA MOTORS CORP.
Fig 12: Engine Controls System (Except North America)
Courtesy of MAZDA MOTORS CORP.
Fig 13: Engine Controls System (Except North America)
Courtesy of MAZDA MOTORS CORP.
Fig 14: Engine Controls System (Except North America)
Courtesy of MAZDA MOTORS CORP.

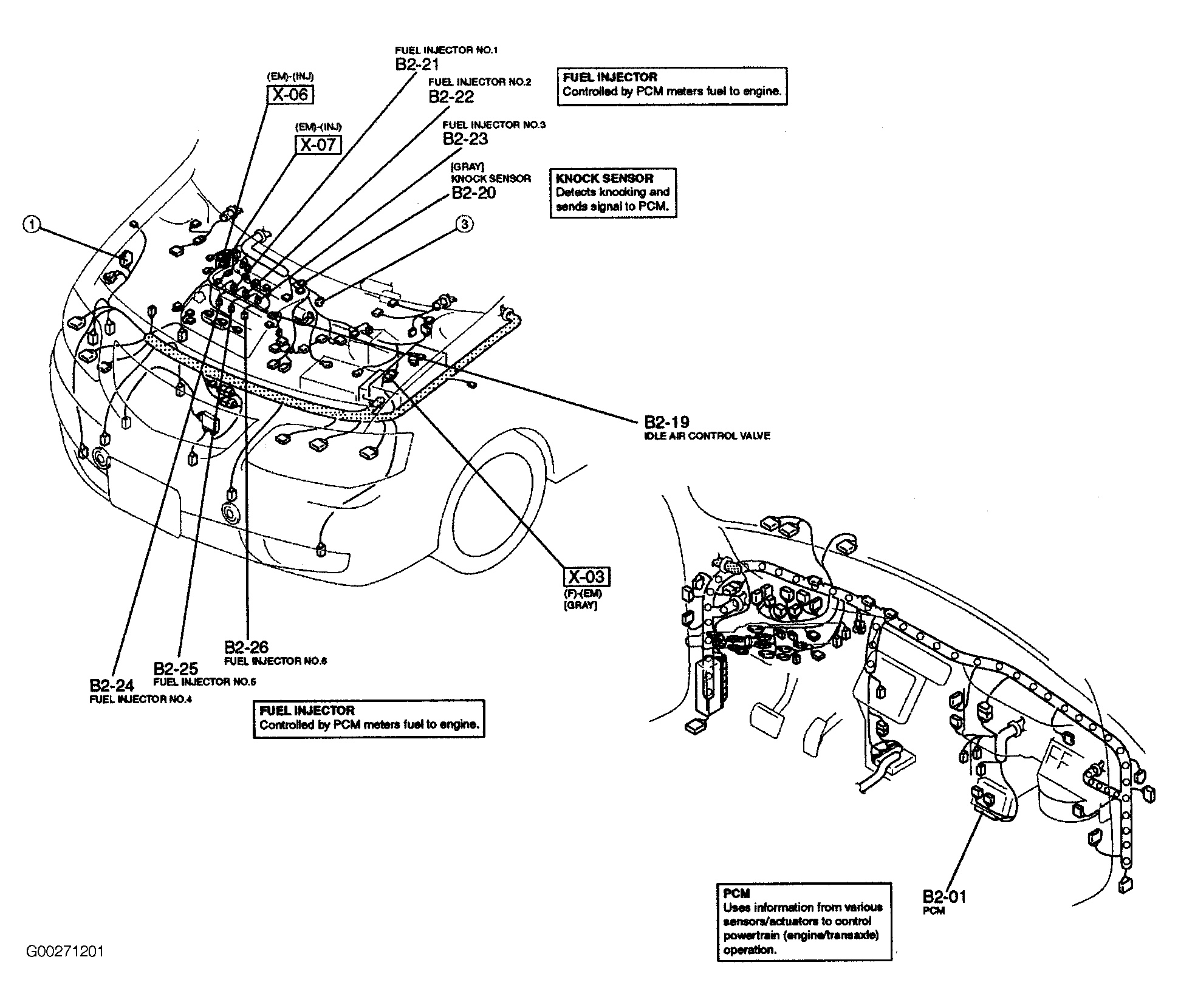

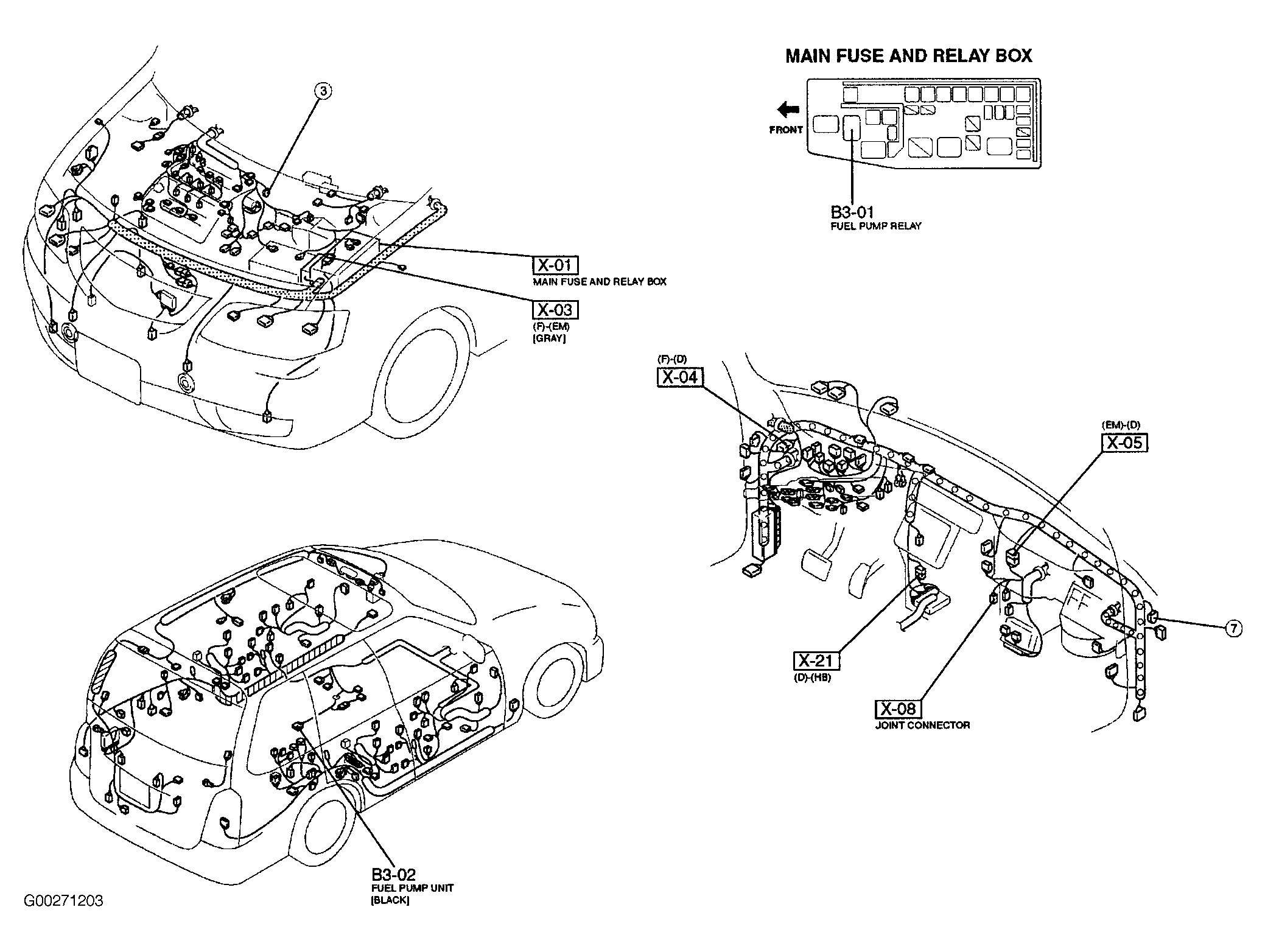

Fig 15: Fuel Control
Courtesy of MAZDA MOTORS CORP.

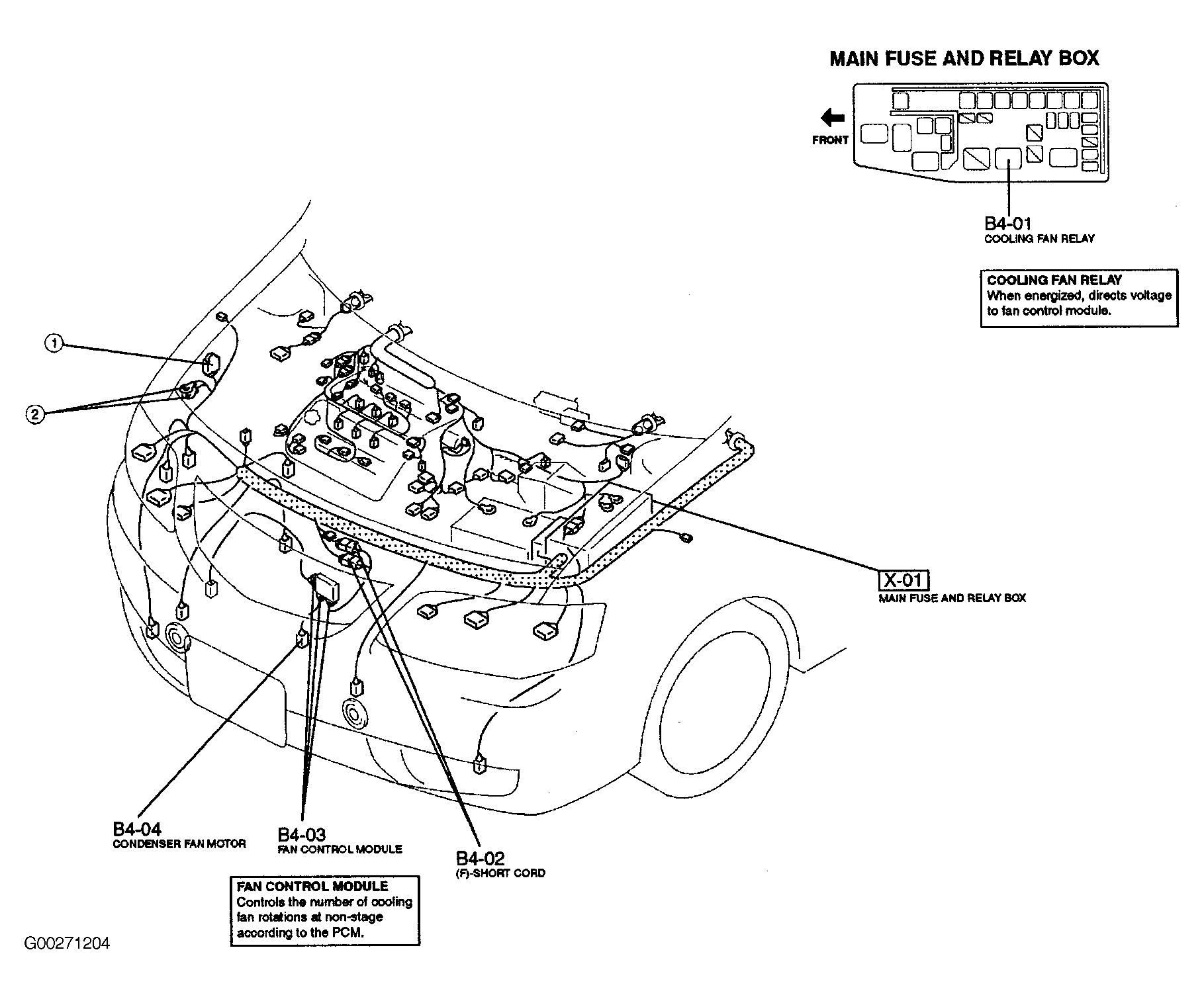

Fig 16: Condenser/Cooling Fan
Courtesy of MAZDA MOTORS CORP.

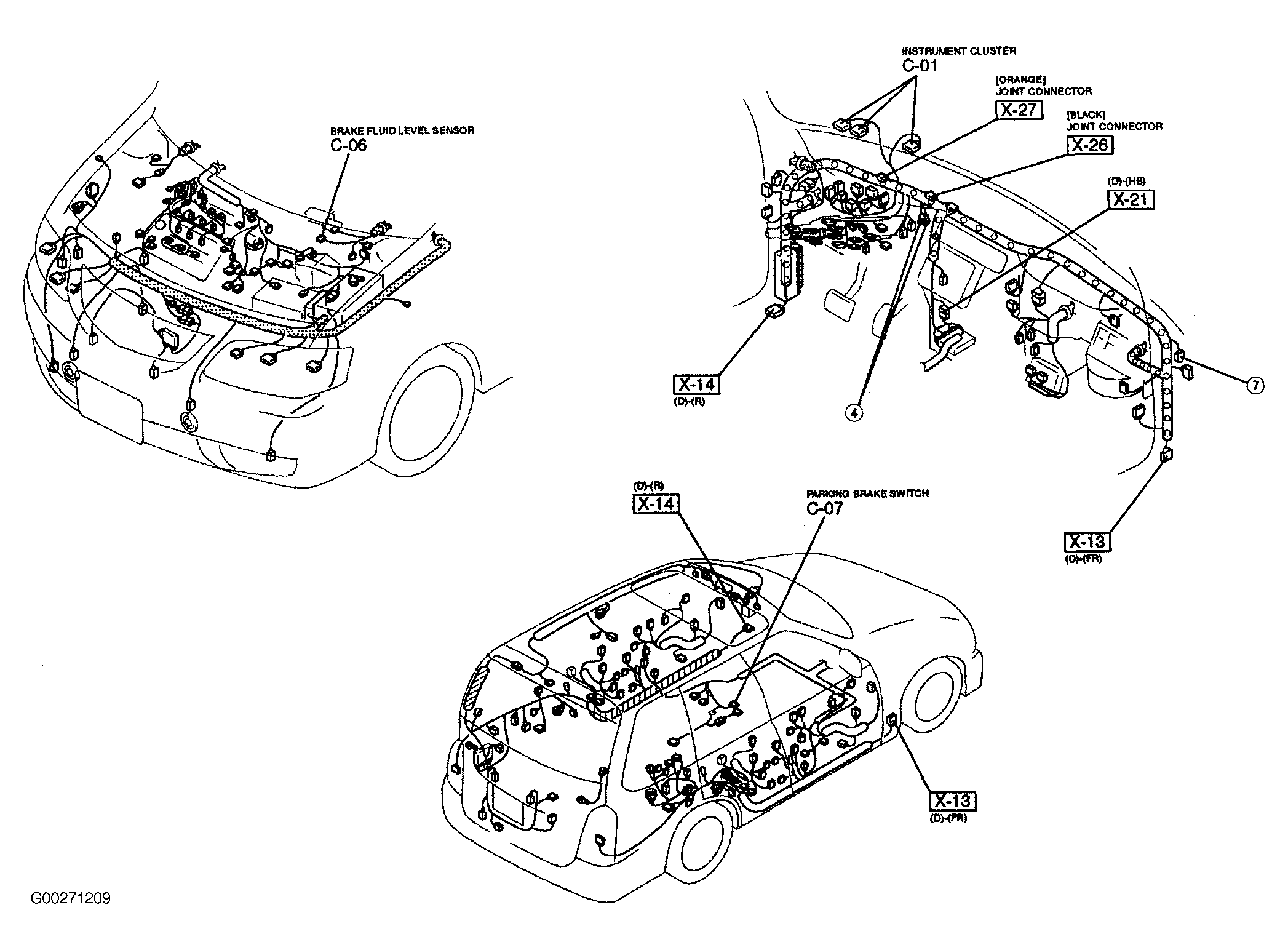

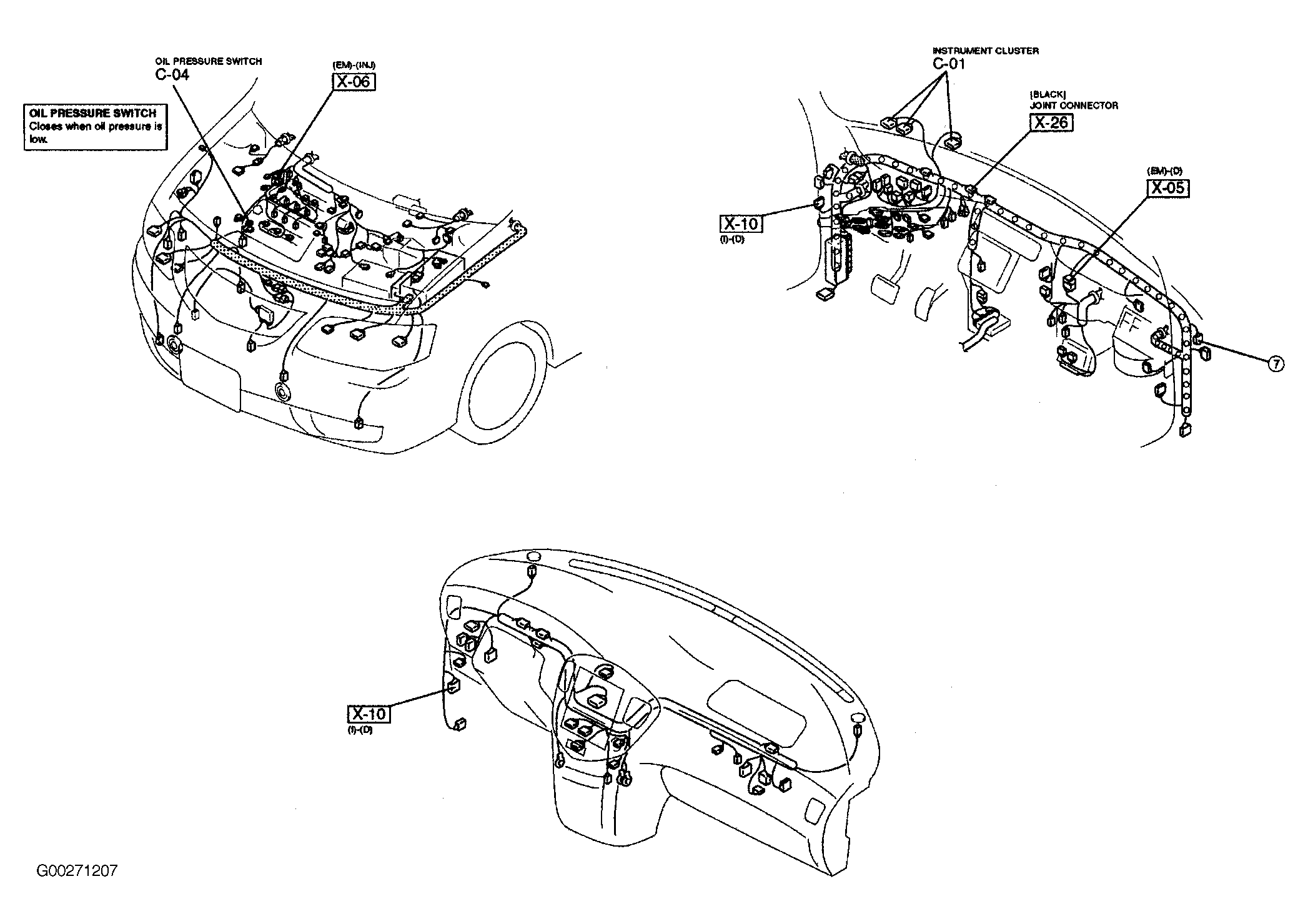

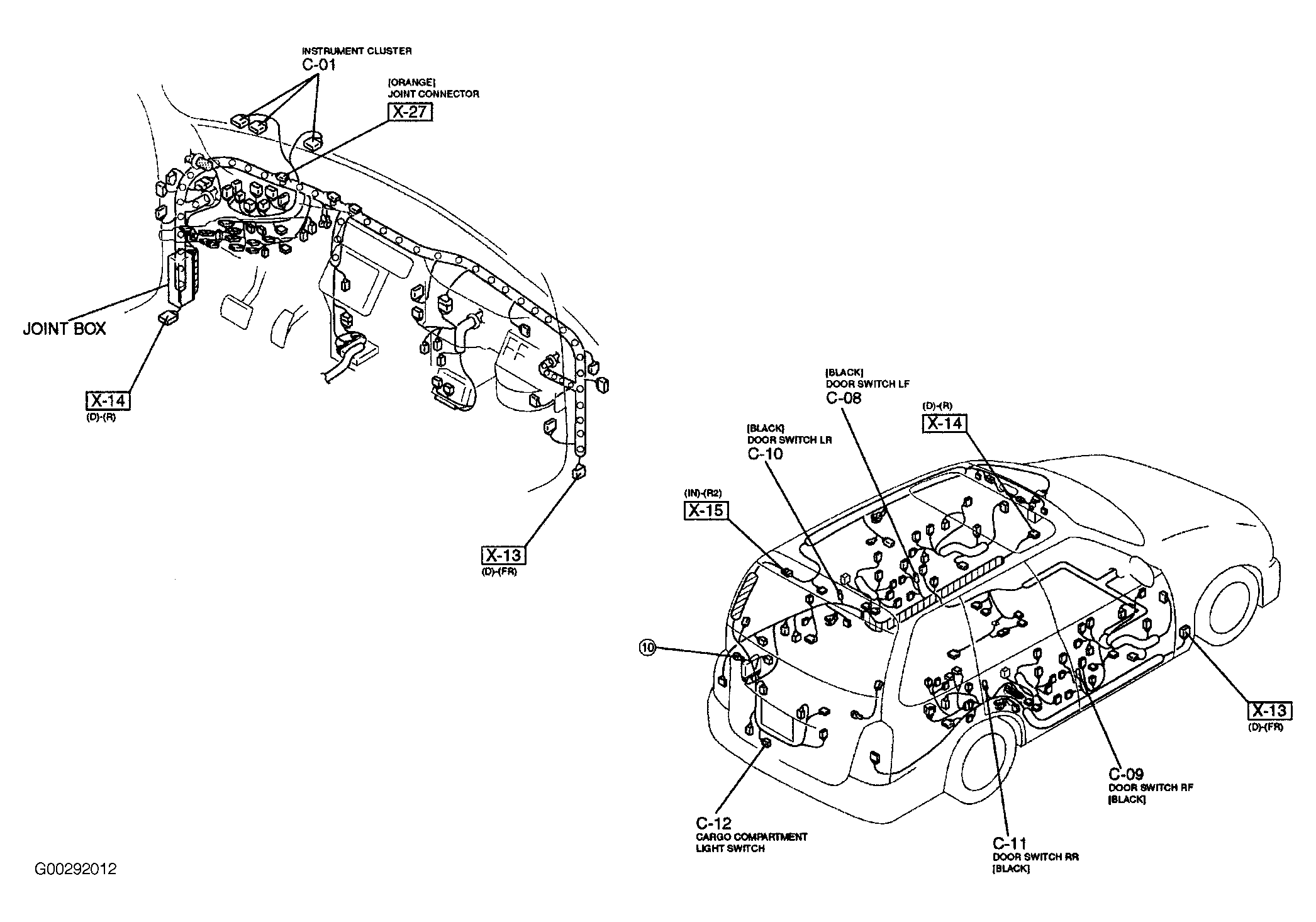

Fig 17: Instrument Cluster
Courtesy of MAZDA MOTORS CORP.
Fig 18: Instrument Cluster
Courtesy of MAZDA MOTORS CORP.
Fig 19: Instrument Cluster
Courtesy of MAZDA MOTORS CORP.
Fig 20: Instrument Cluster
Courtesy of MAZDA MOTORS CORP.

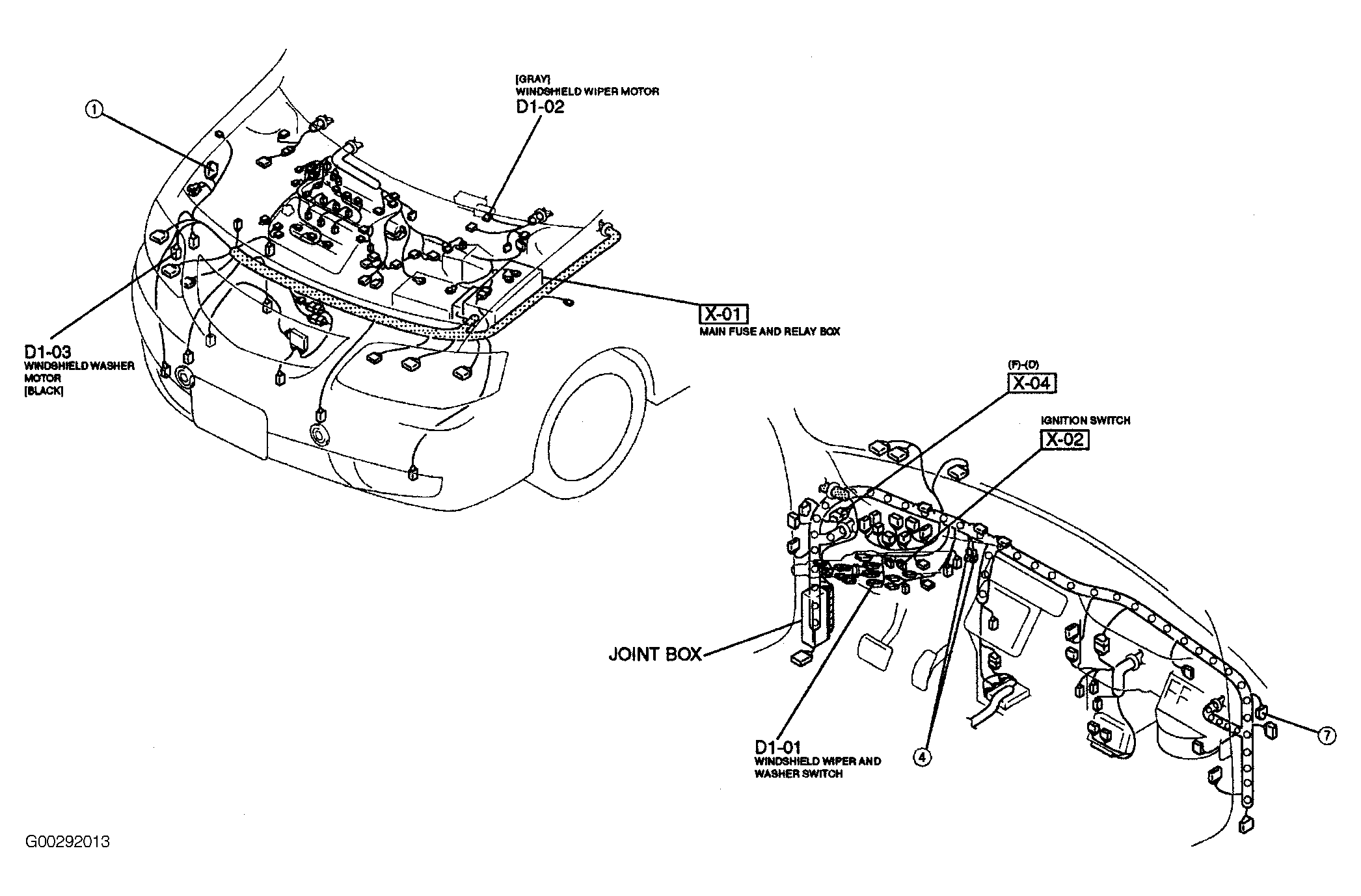

Fig 21: Wiper/Washer
Courtesy of MAZDA MOTORS CORP.

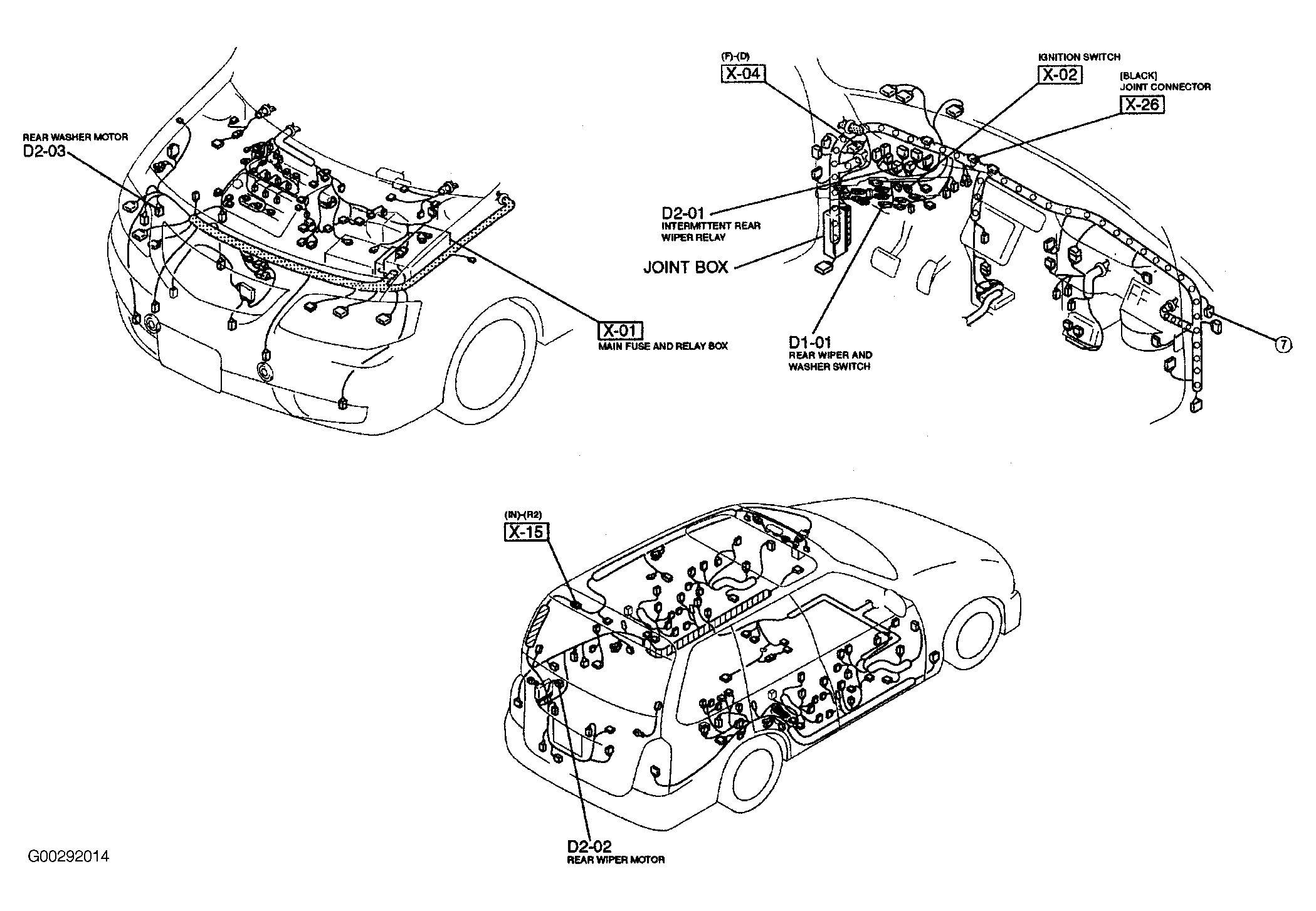

Fig 22: Rear Wiper/Washer
Courtesy of MAZDA MOTORS CORP.
Fig 23: Headlight System
Courtesy of MAZDA MOTORS CORP.
Fig 24: Headlight System
Courtesy of MAZDA MOTORS CORP.

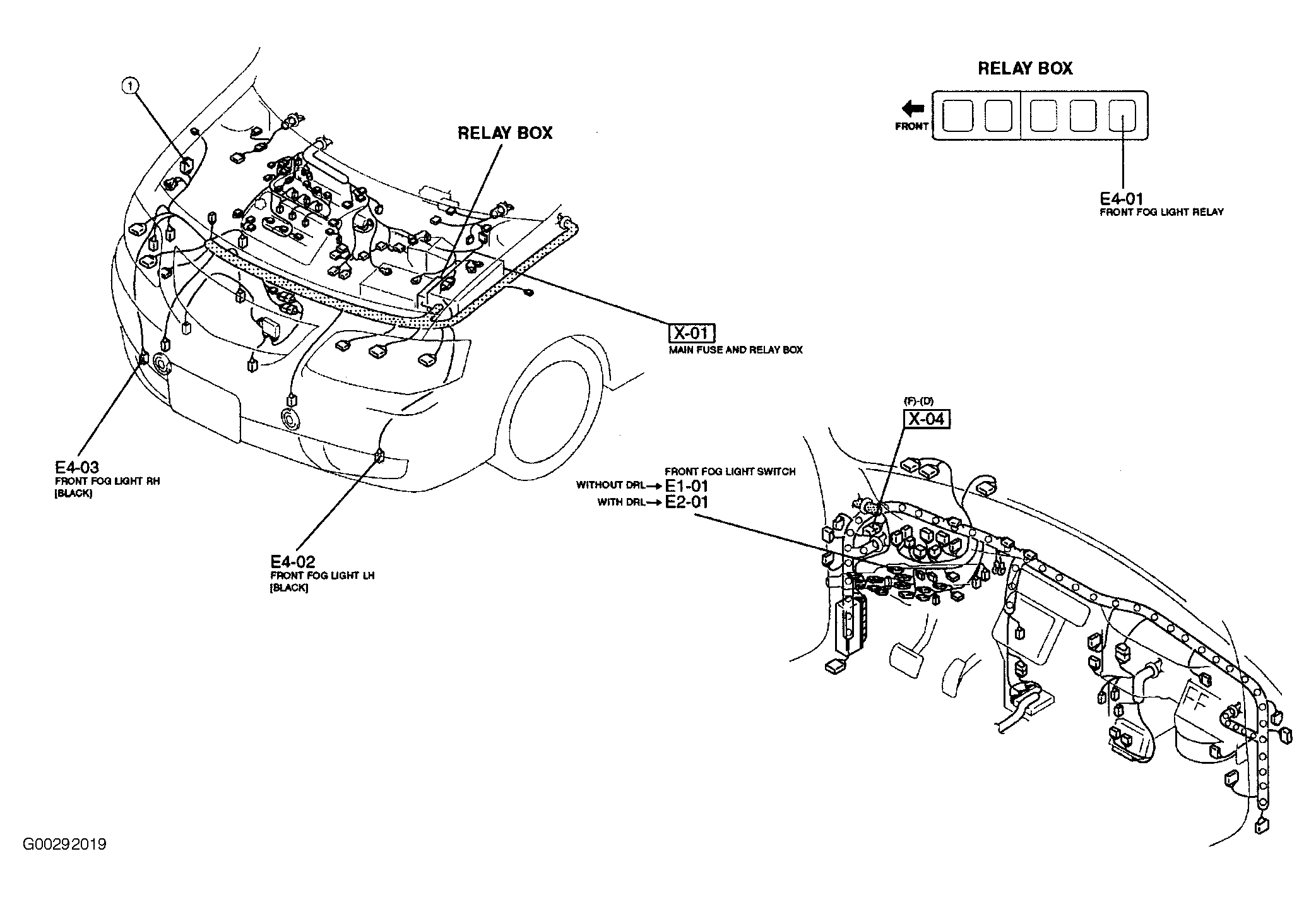

Fig 25: Front Fog Lights
Courtesy of MAZDA MOTORS CORP.

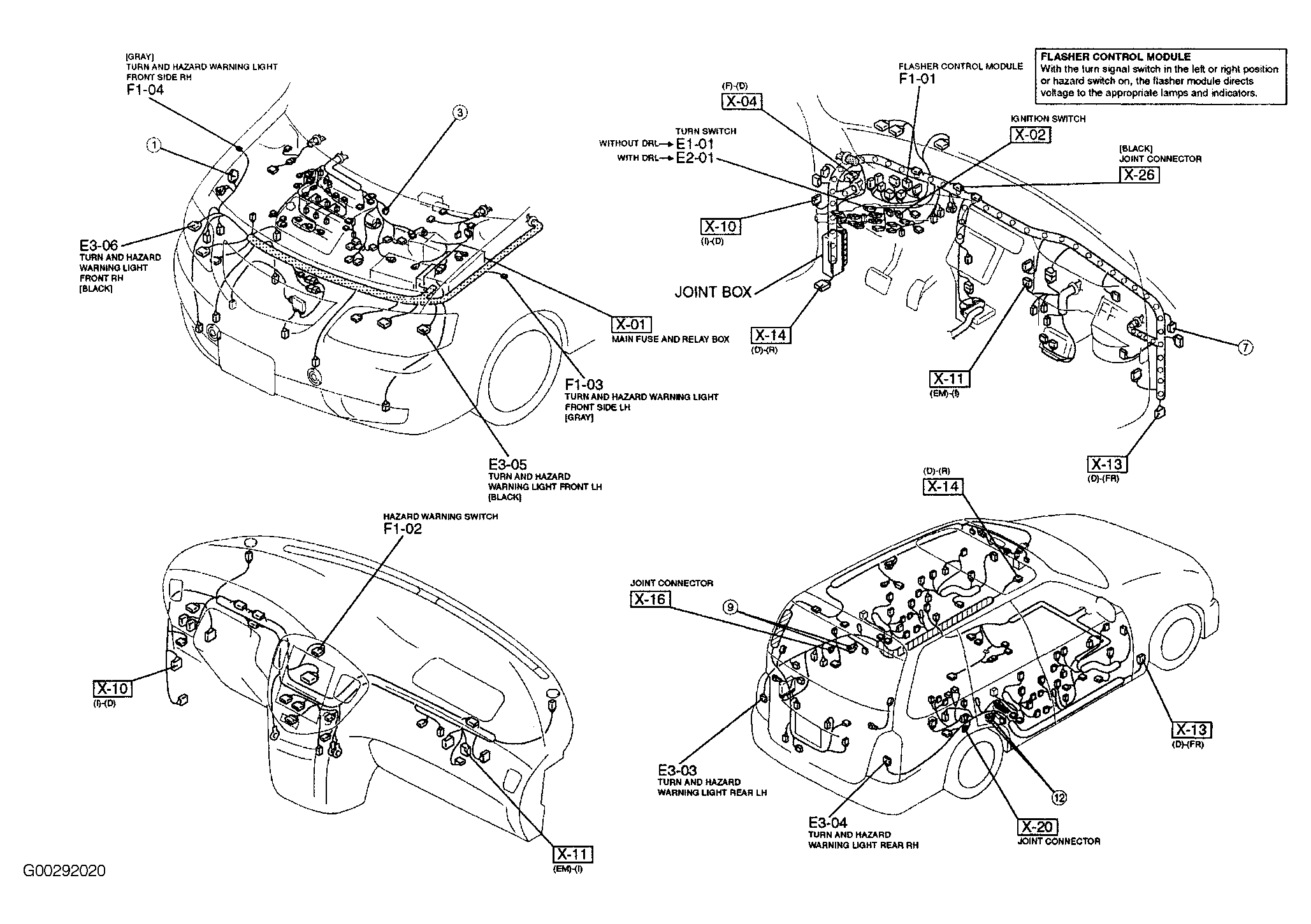

Fig 26: Turn/Hazard Lights
Courtesy of MAZDA MOTORS CORP.

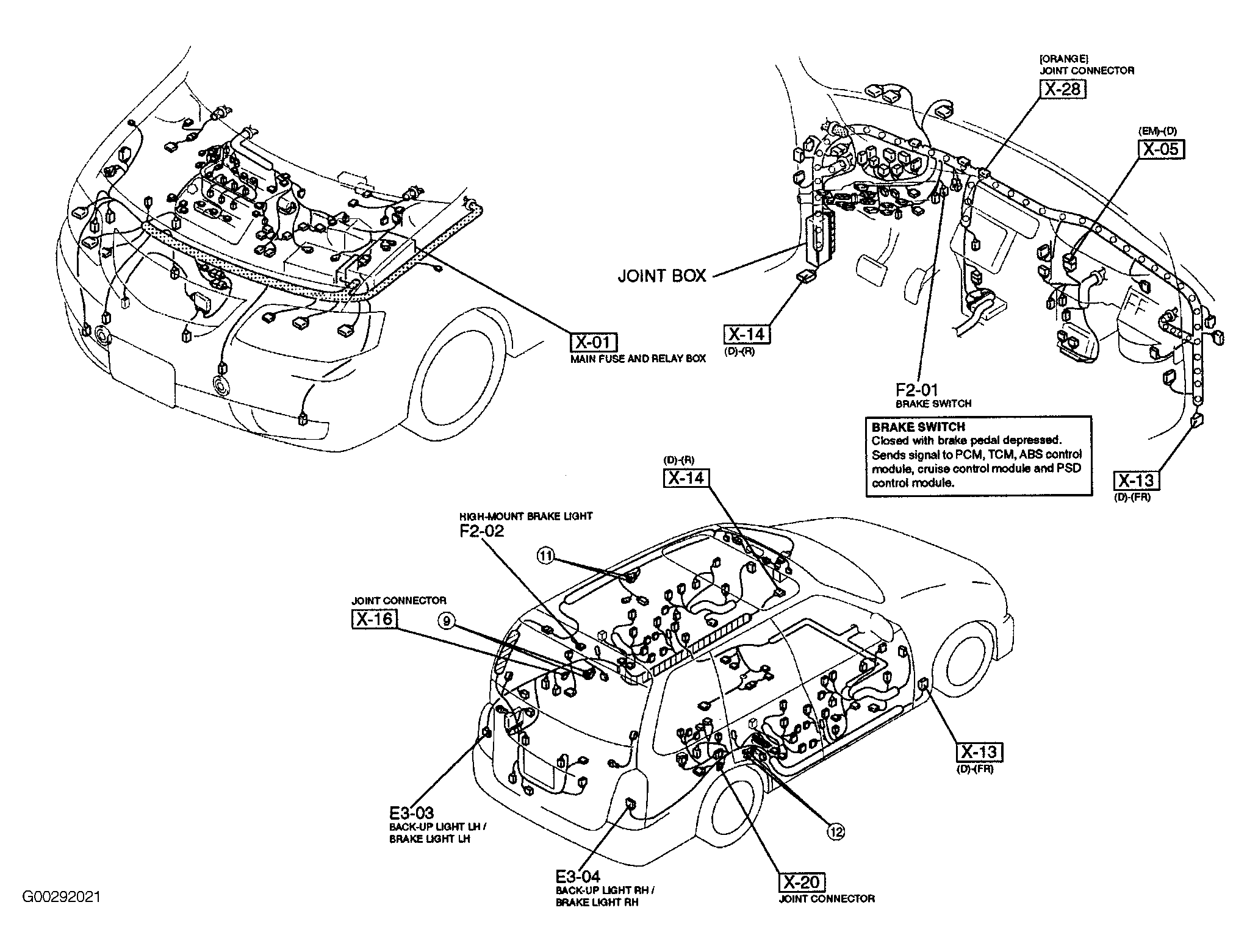

Fig 27: Back-Up/Brake/High-Mount Stoplights
Courtesy of MAZDA MOTORS CORP.

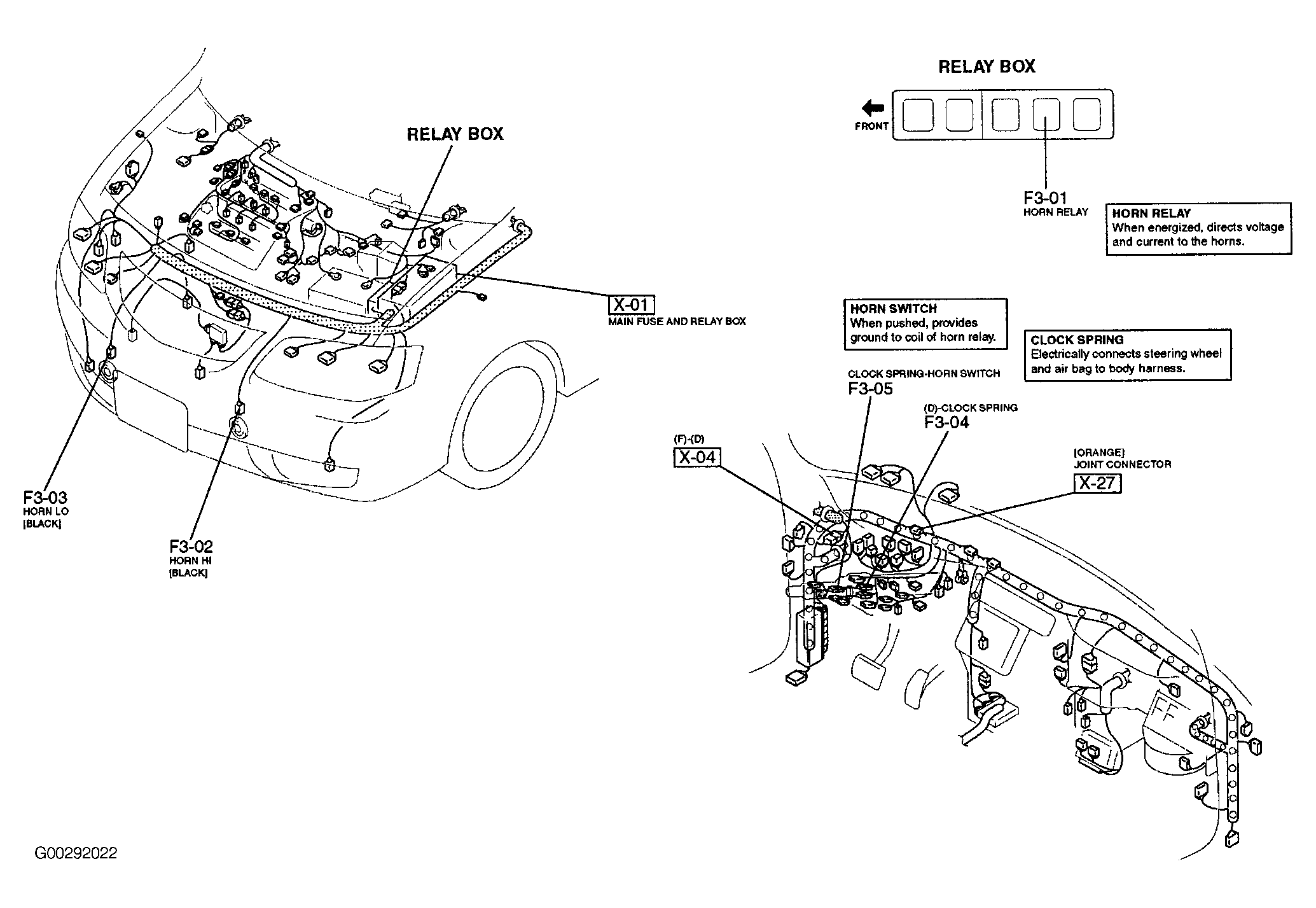

Fig 28: Horn
Courtesy of MAZDA MOTORS CORP.

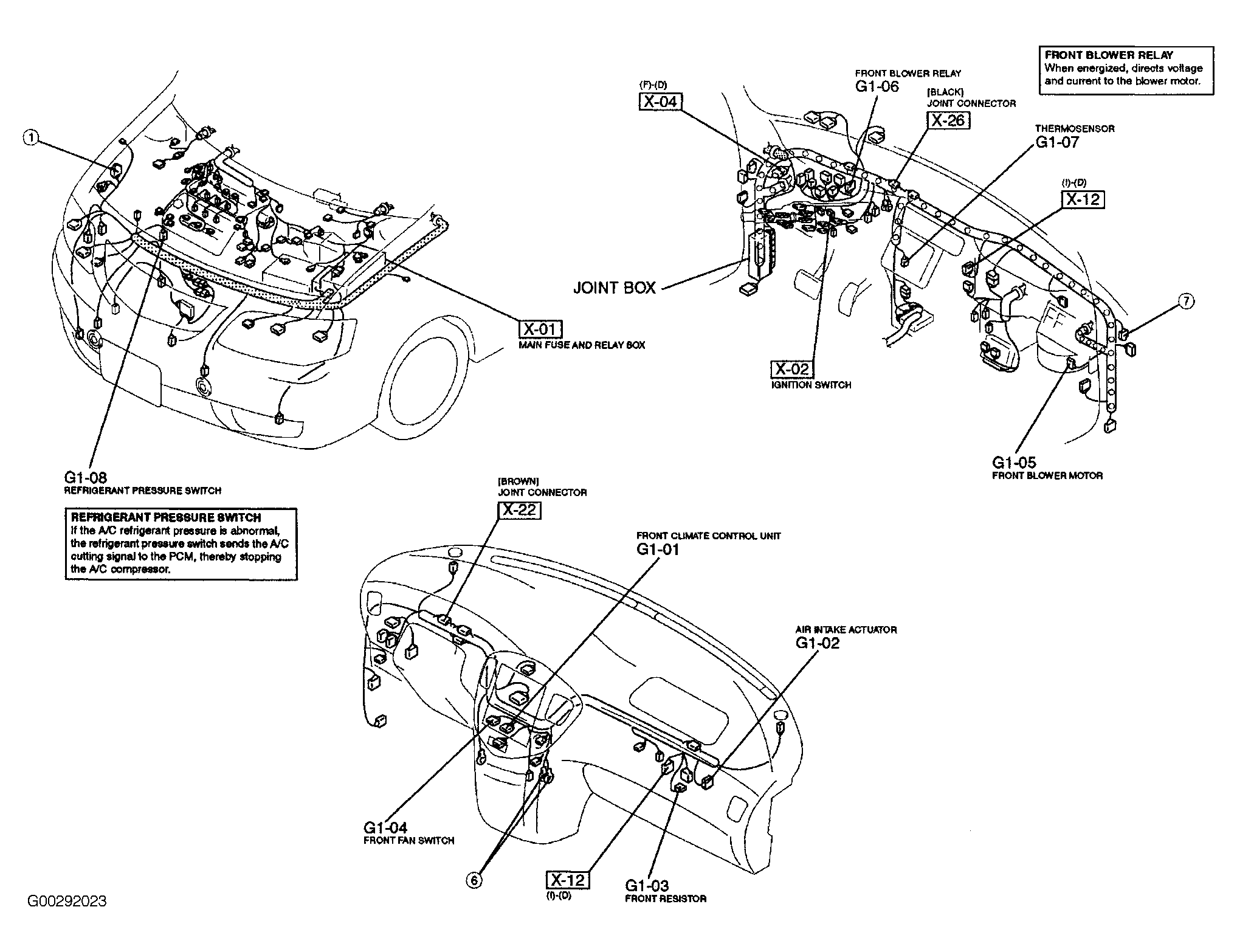

Fig 29: Heater & A/C
Courtesy of MAZDA MOTORS CORP.

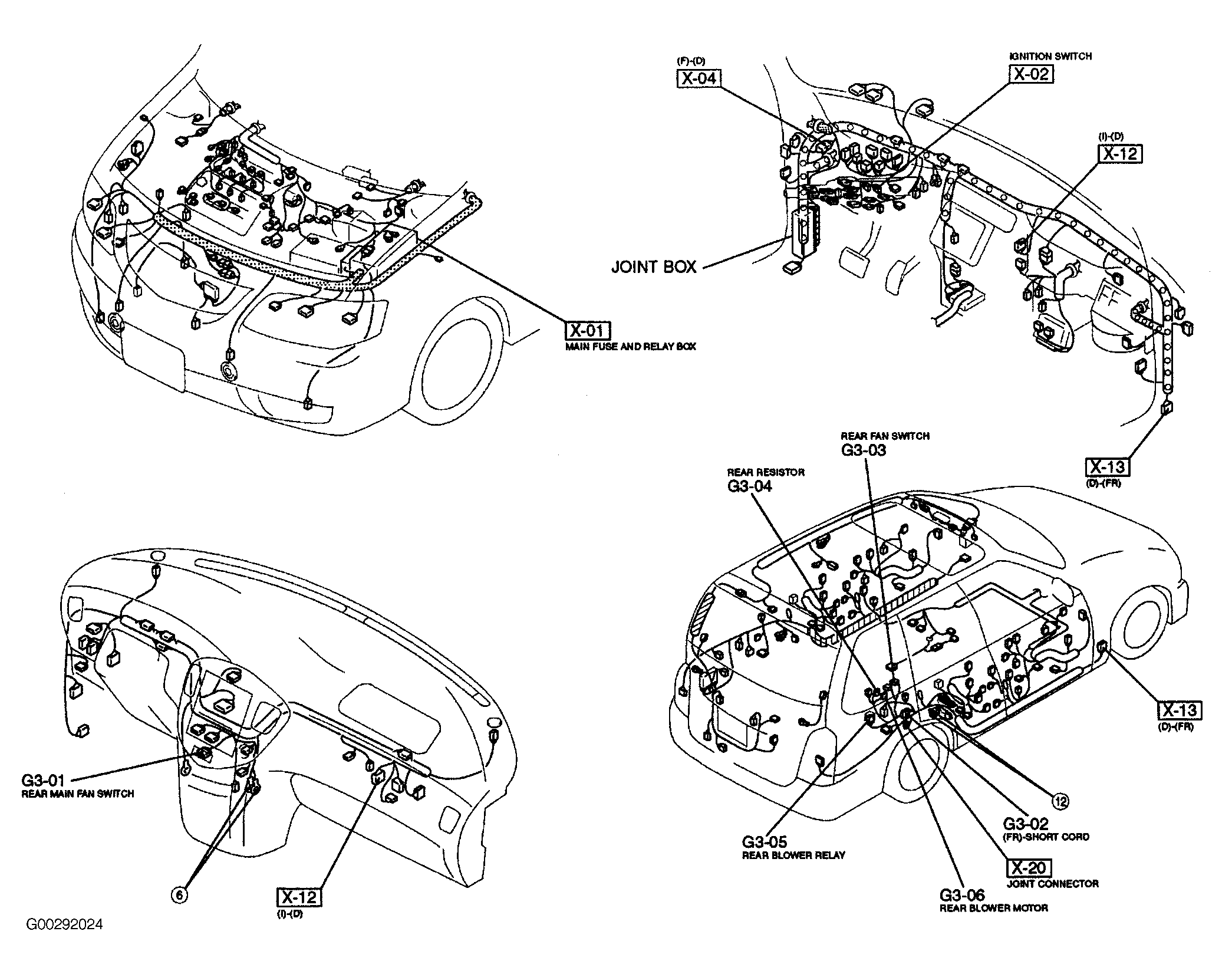

Fig 30: Rear Heater
Courtesy of MAZDA MOTORS CORP.

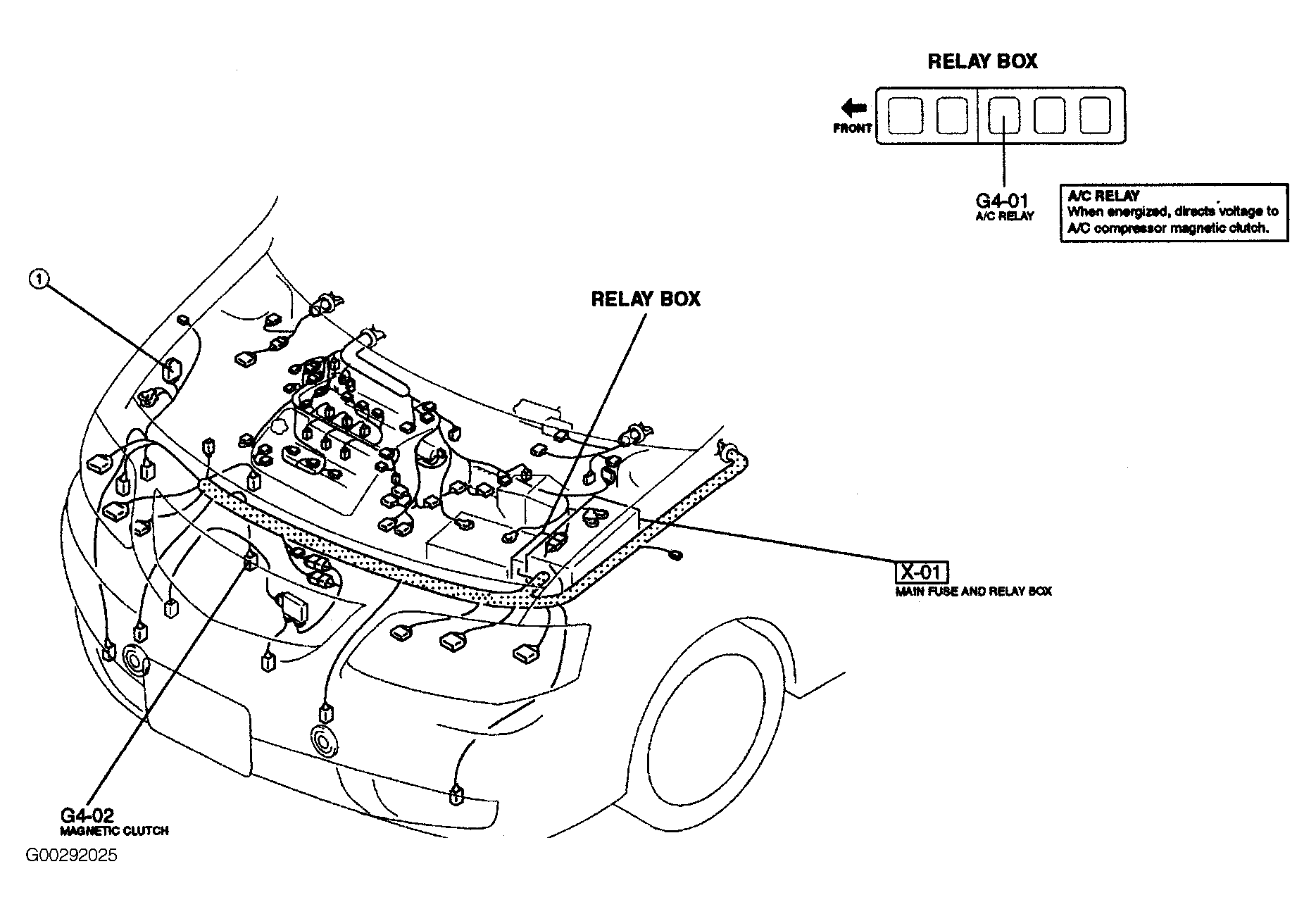

Fig 31: A/C Compressor Controls
Courtesy of MAZDA MOTORS CORP.

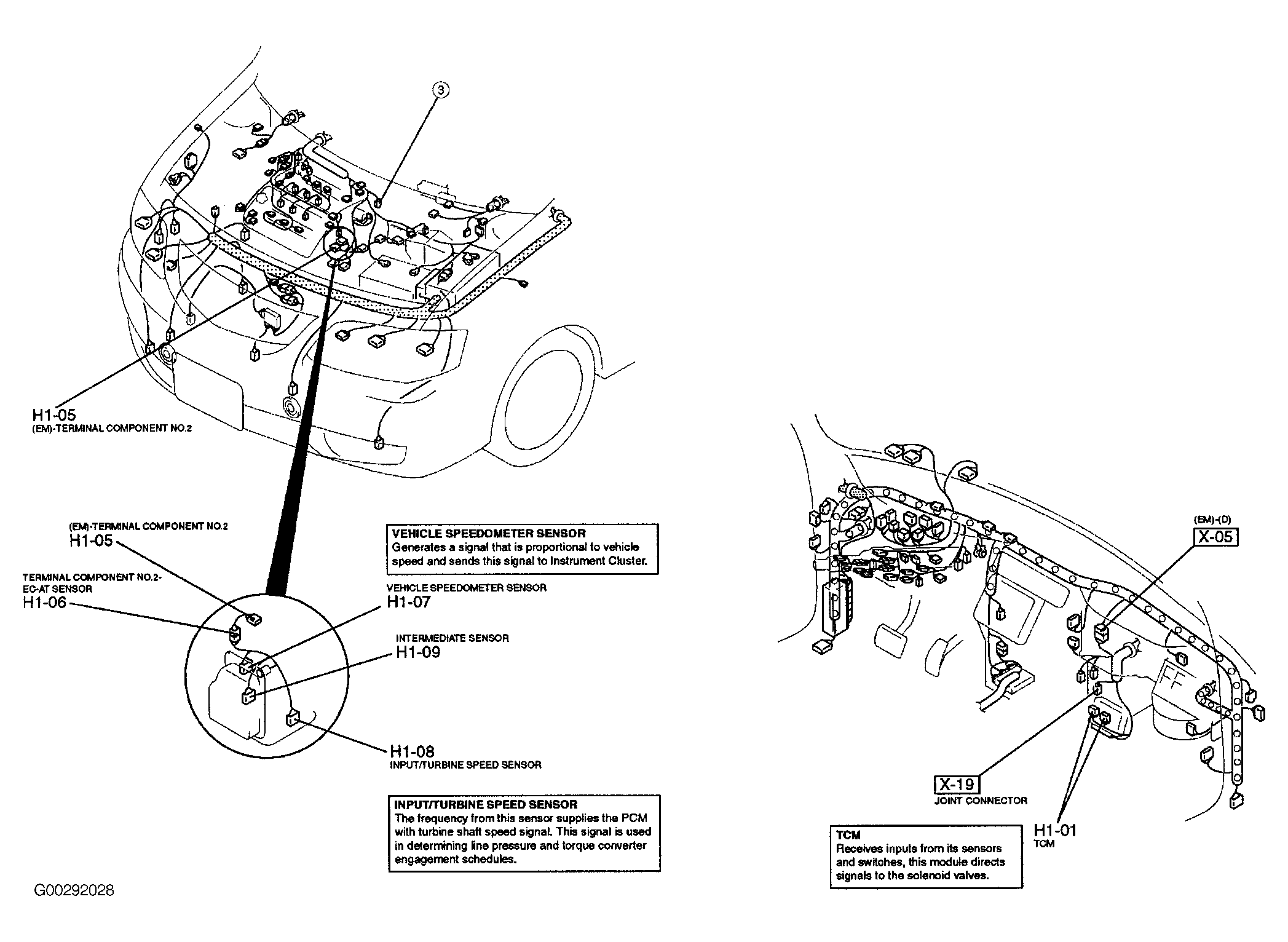

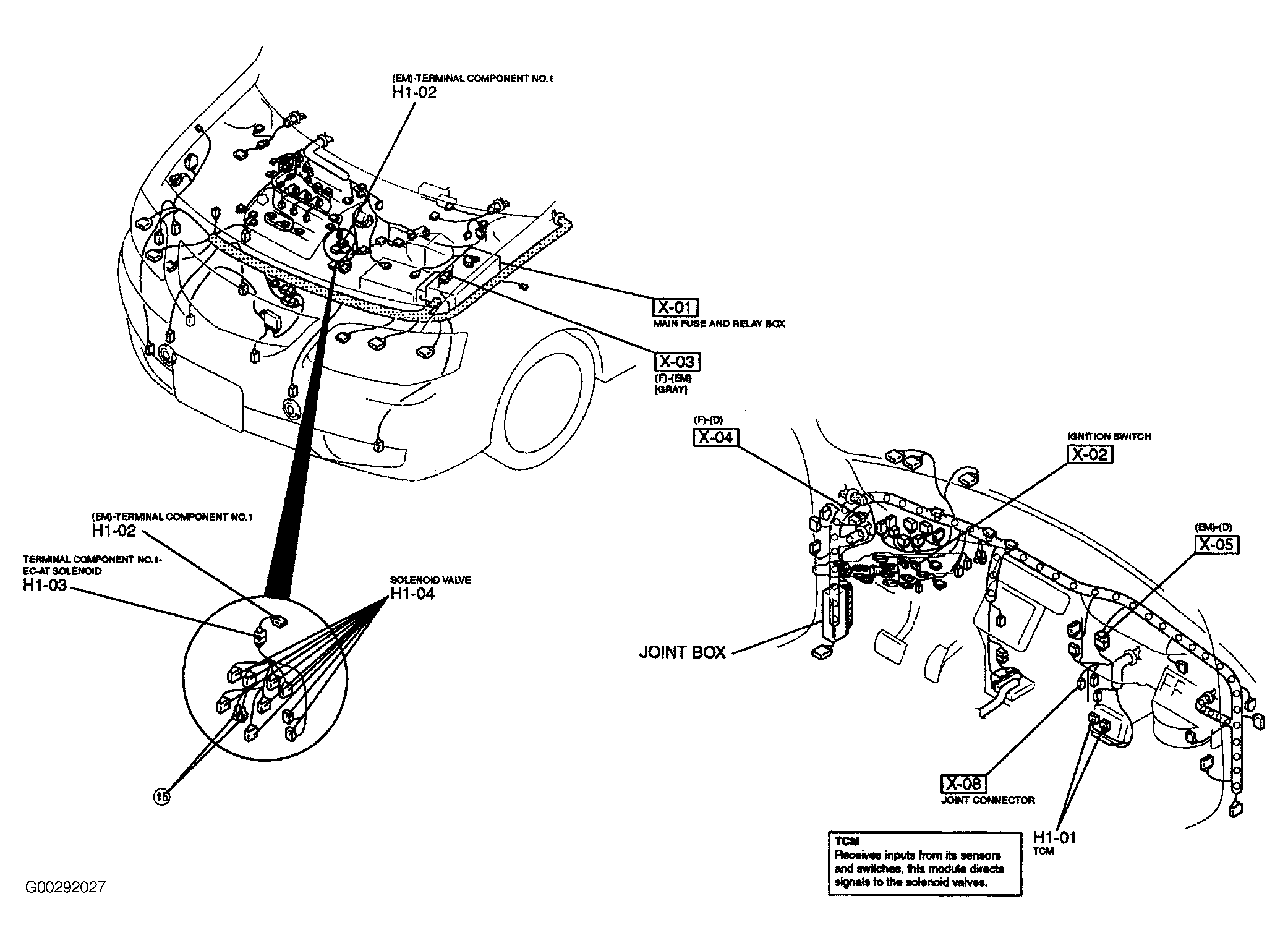

Fig 32: EC-AT Controls System
Courtesy of MAZDA MOTORS CORP.
Fig 33: EC-AT Controls System
Courtesy of MAZDA MOTORS CORP.

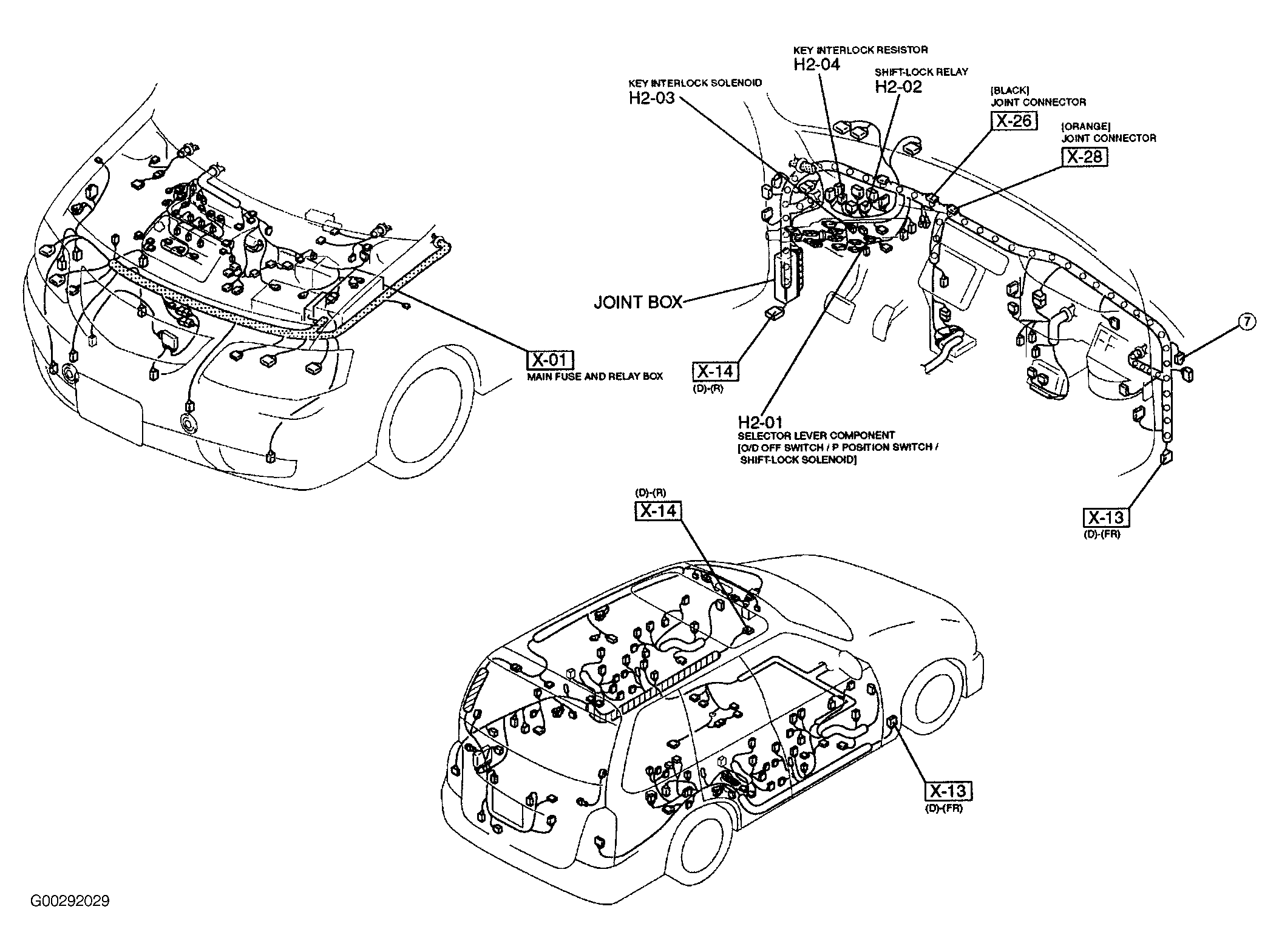

Fig 34: Key Interlock/Shift Lock System
Courtesy of MAZDA MOTORS CORP.

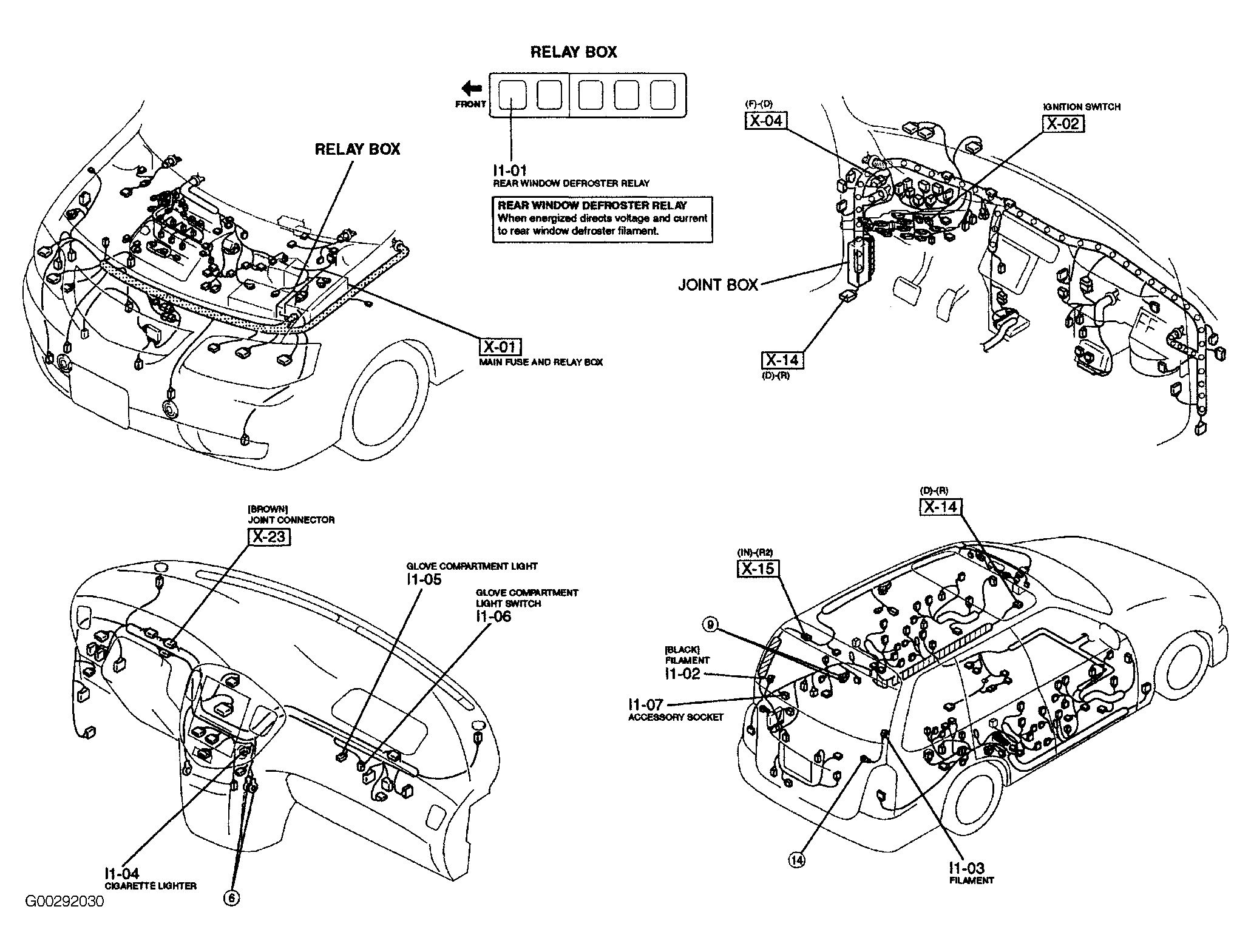

Fig 35: Rear Window Defroster
Courtesy of MAZDA MOTORS CORP.

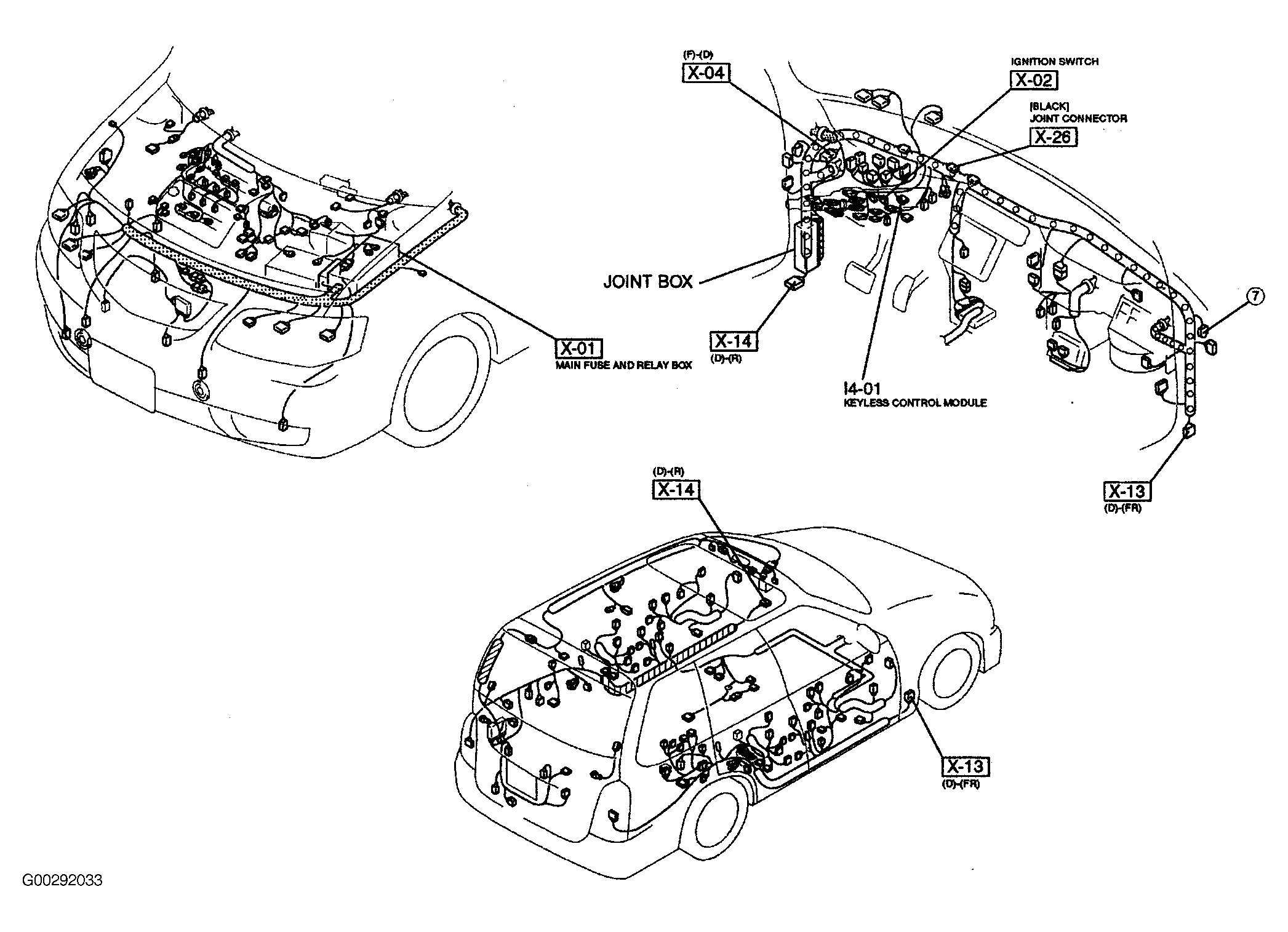

Fig 36: Keyless Entry
Courtesy of MAZDA MOTORS CORP.

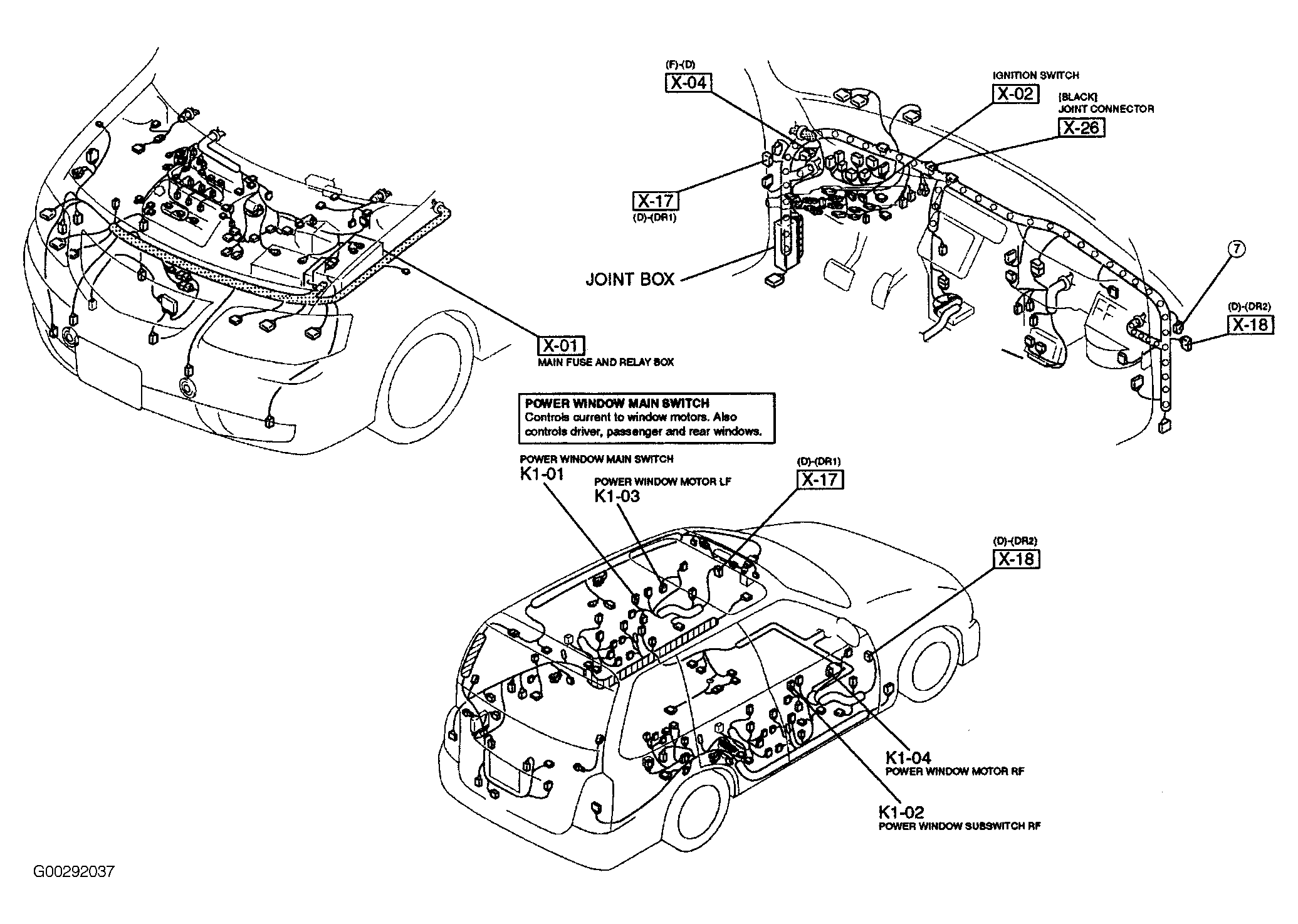

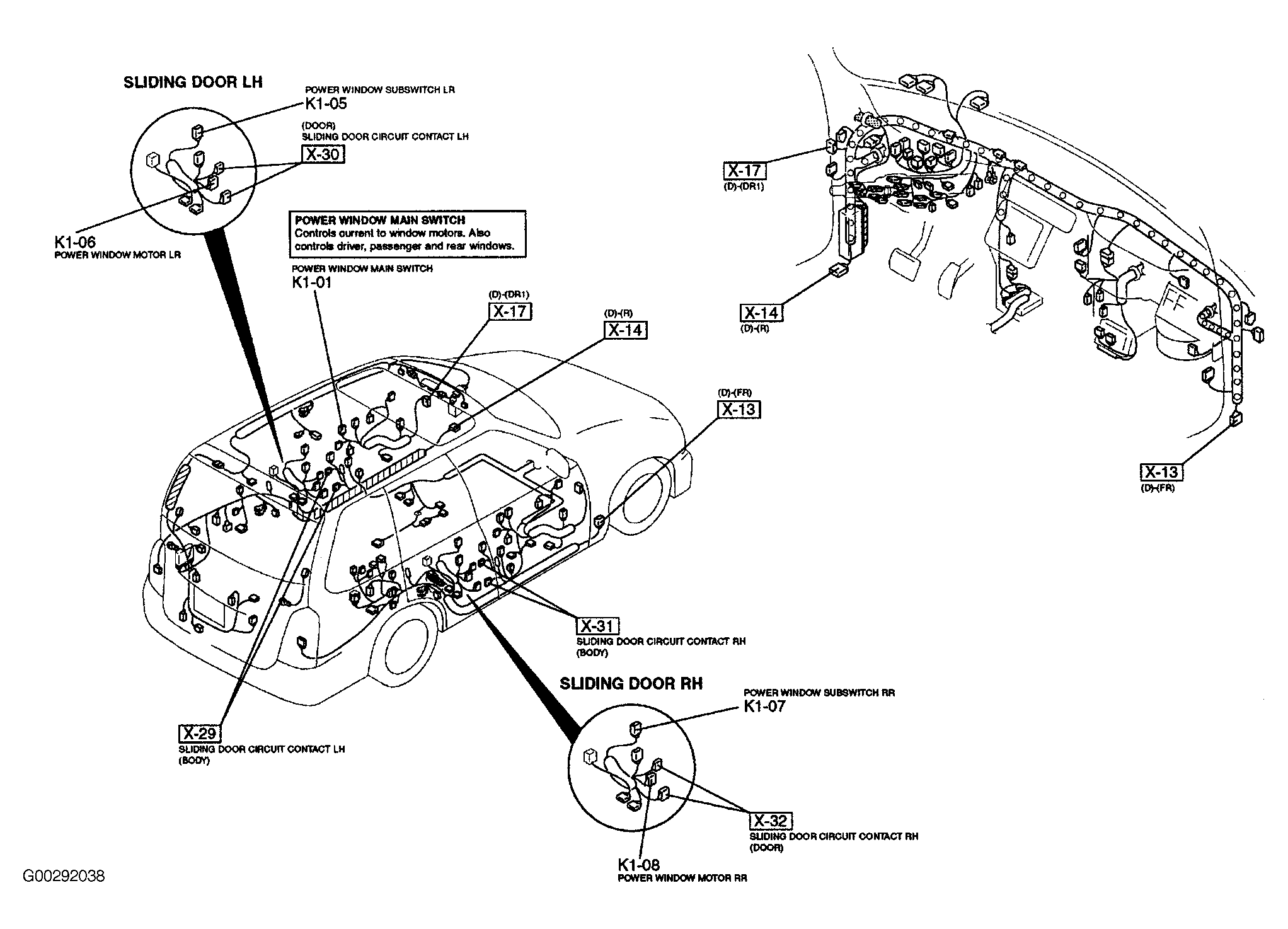

Fig 37: Power Window System
Courtesy of MAZDA MOTORS CORP.
Fig 38: Power Window System
Courtesy of MAZDA MOTORS CORP.

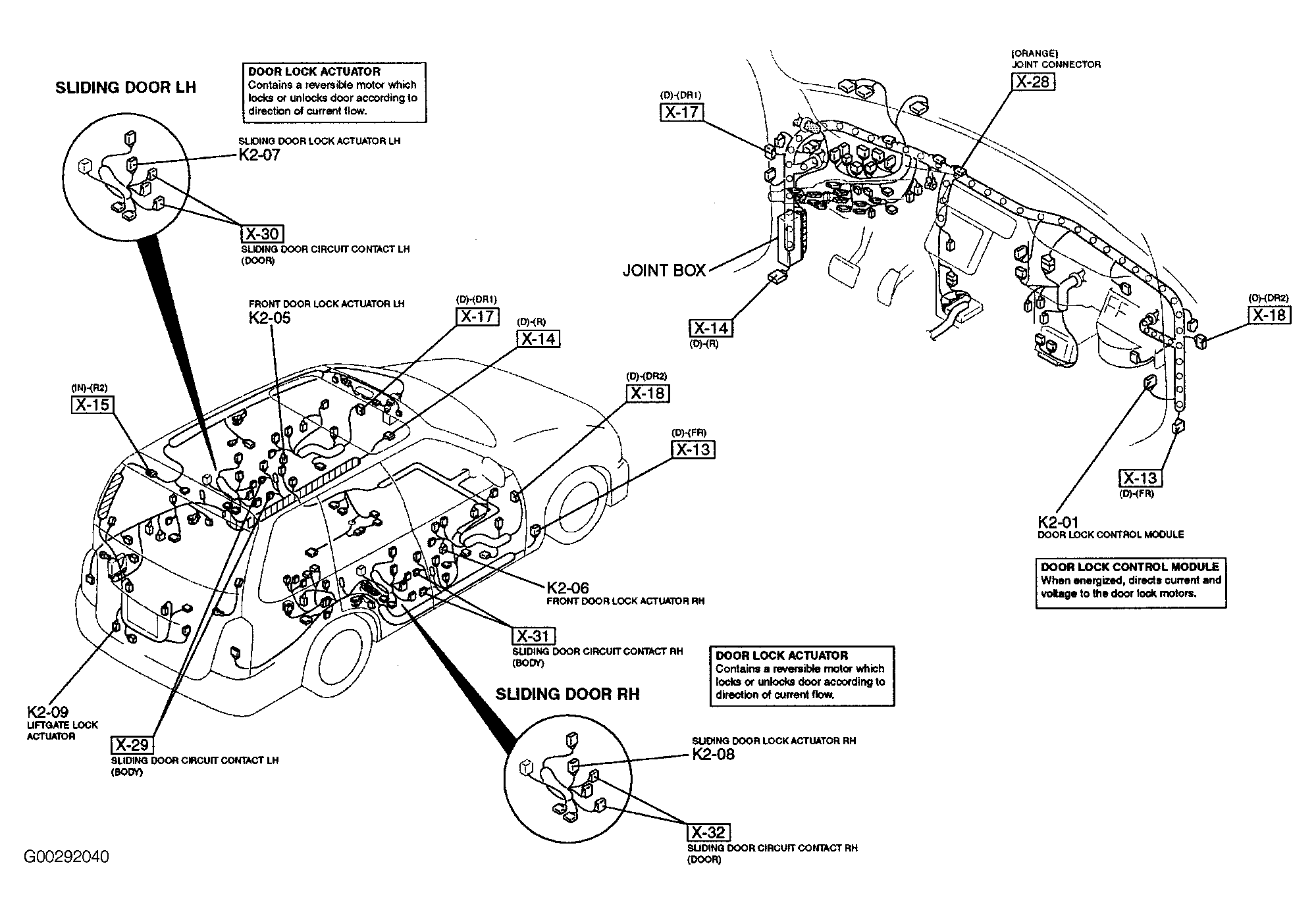

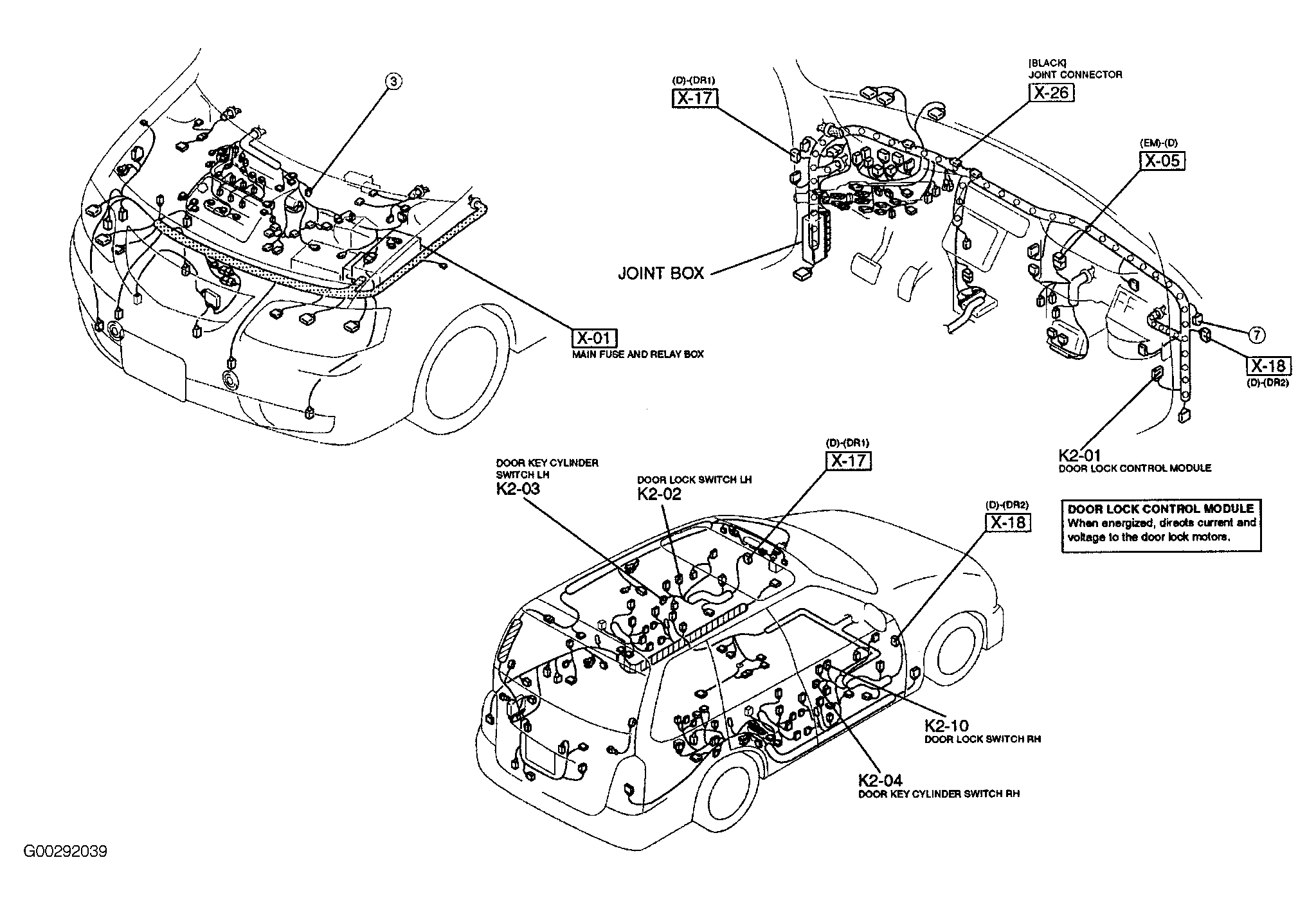

Fig 39: Door Lock System
Courtesy of MAZDA MOTORS CORP.
Fig 40: Door Lock System
Courtesy of MAZDA MOTORS CORP.

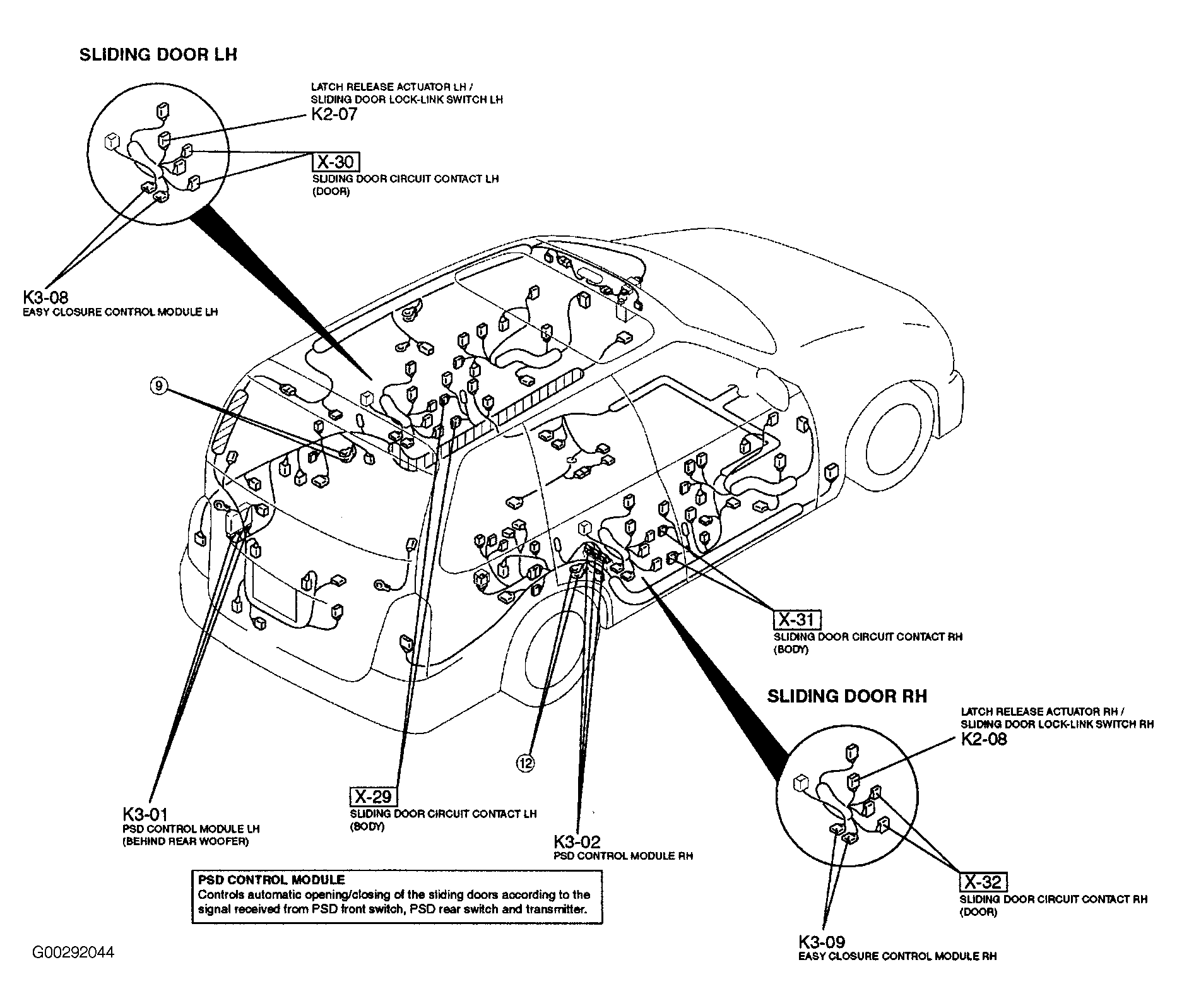

Fig 41: Sliding Door
Courtesy of MAZDA MOTORS CORP.

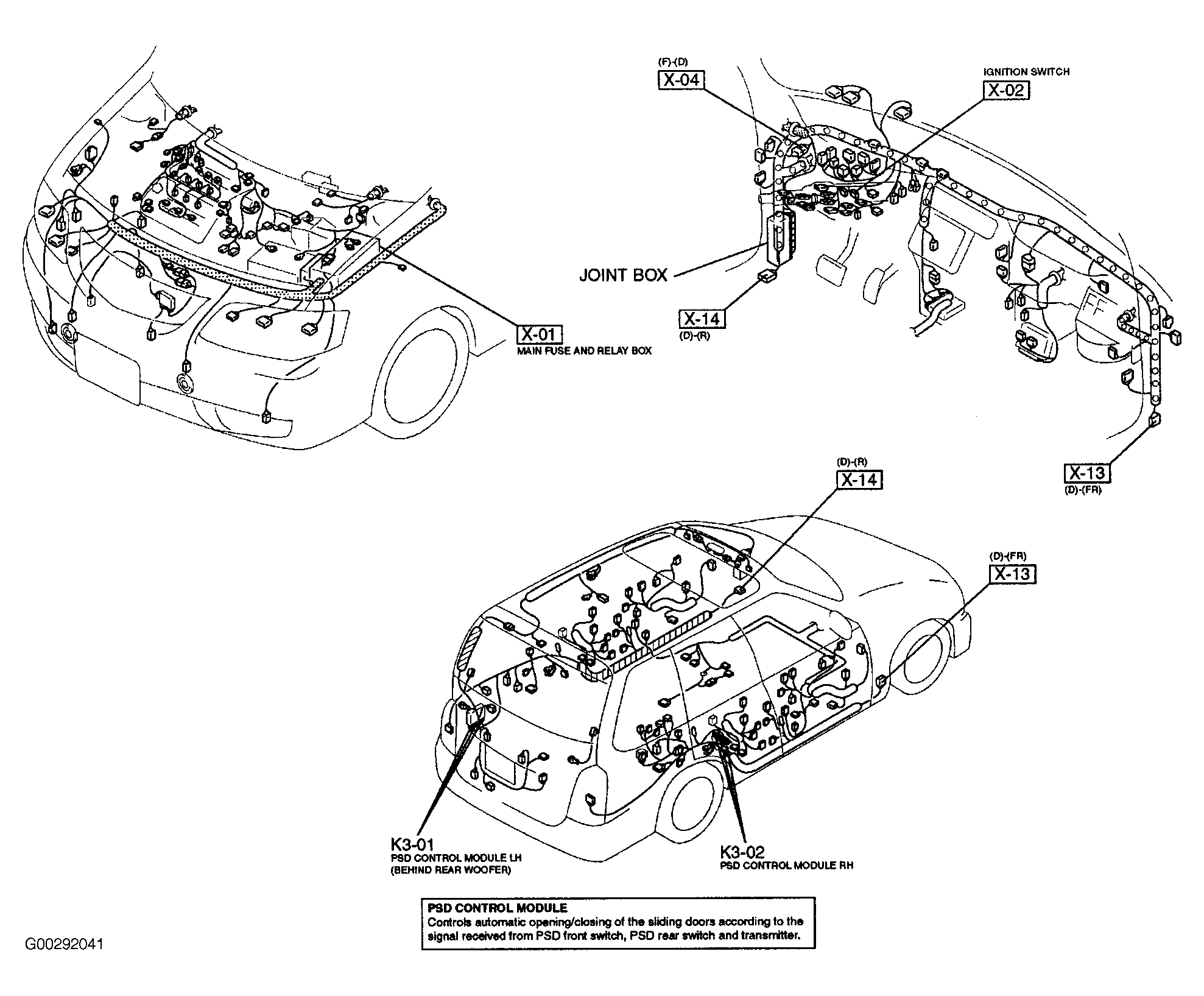

Fig 42: Sliding Door
Courtesy of MAZDA MOTORS CORP.

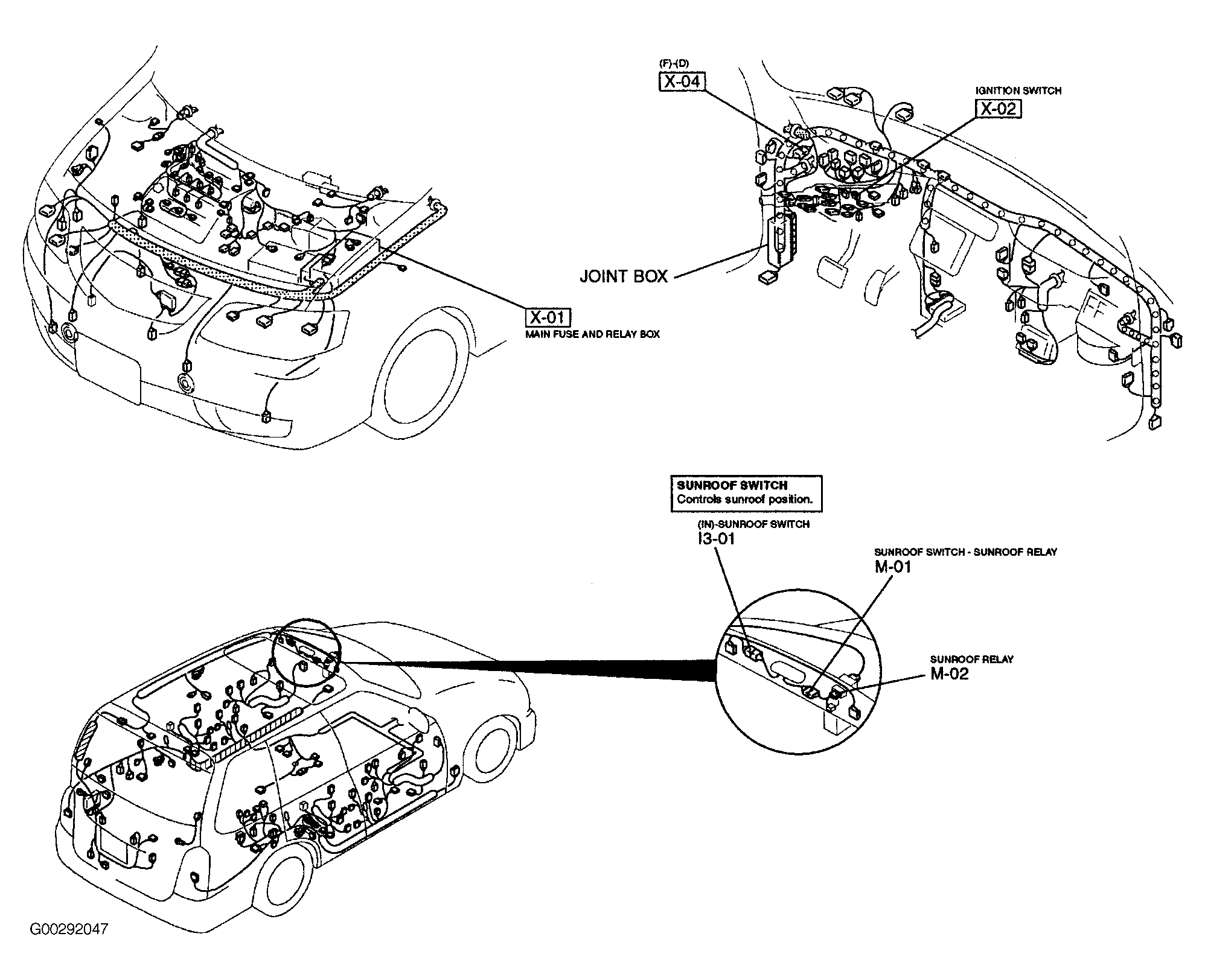

Fig 43: Sunroof
Courtesy of MAZDA MOTORS CORP.

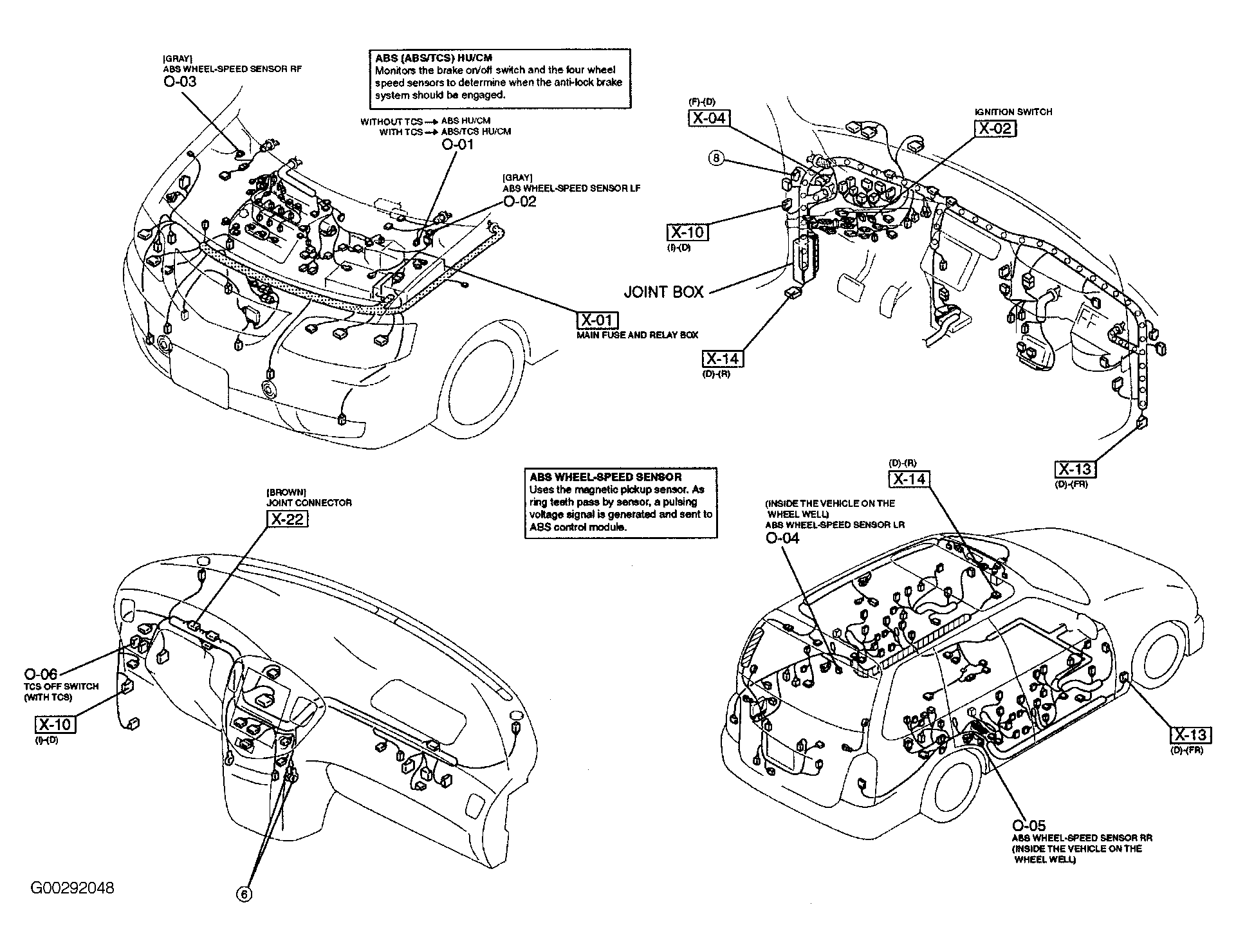

Fig 44: ABS/TC
Courtesy of MAZDA MOTORS CORP.

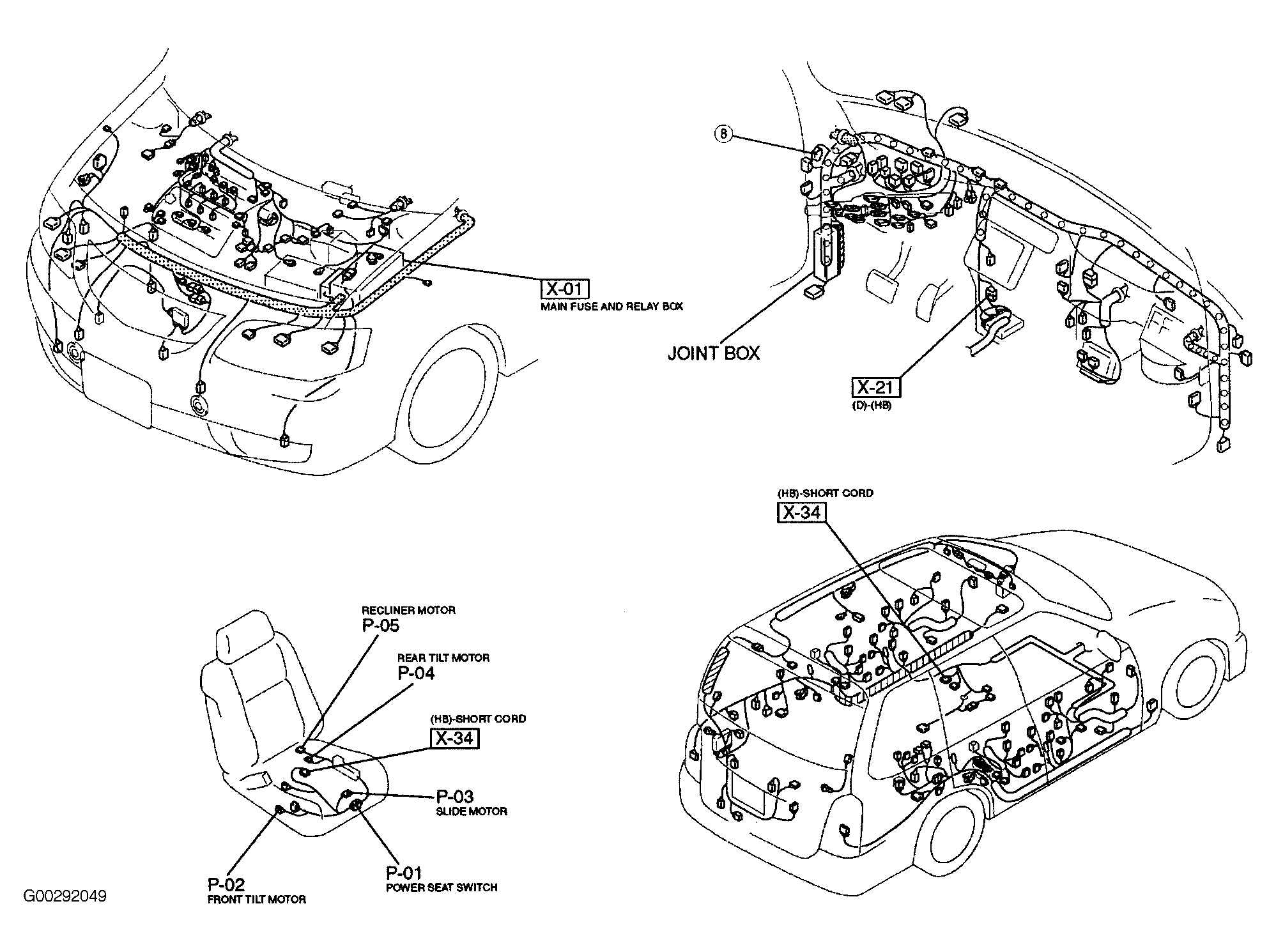

Fig 45: Power Seat
Courtesy of MAZDA MOTORS CORP.

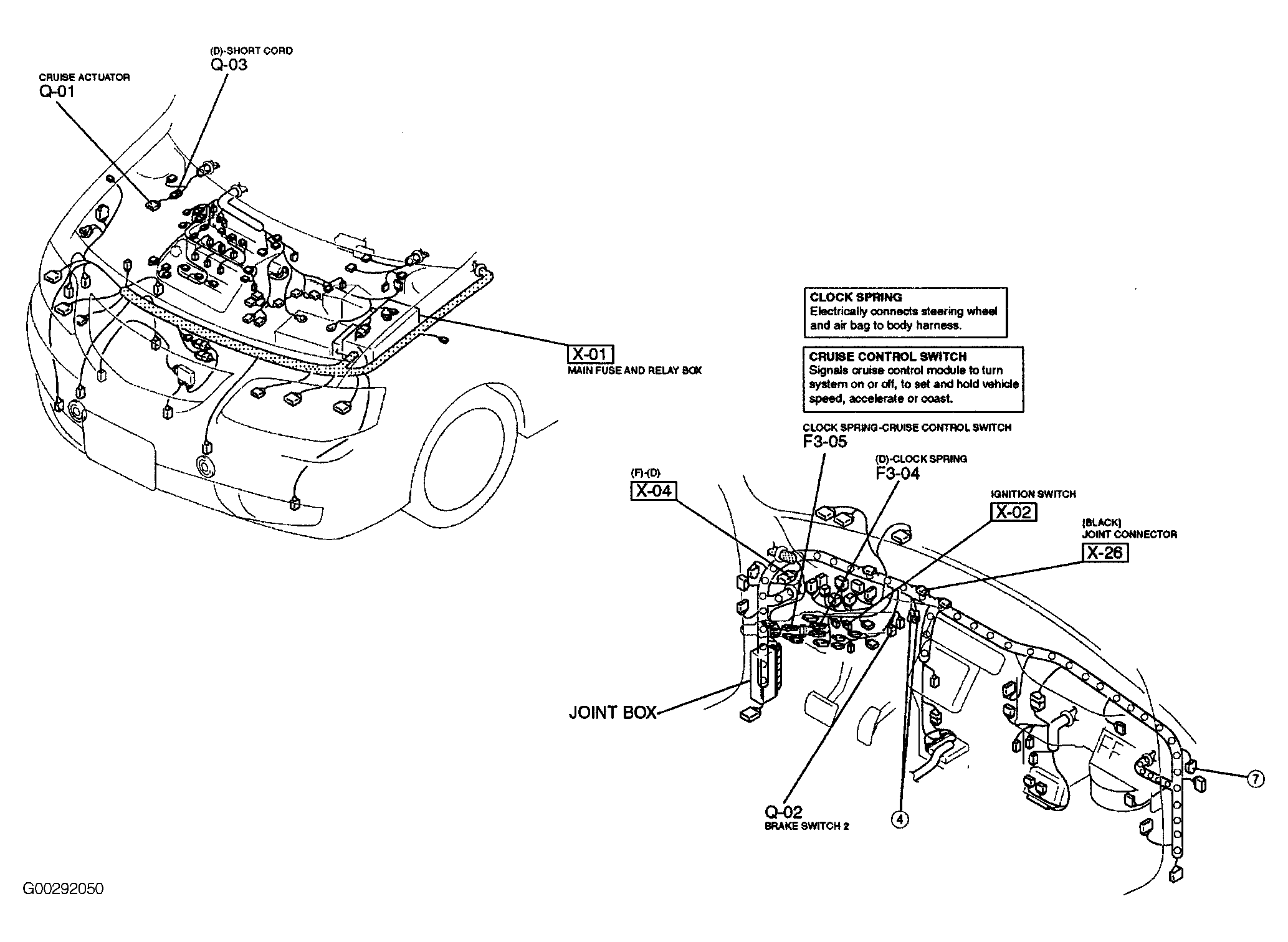

Fig 46: Cruise Control
Courtesy of MAZDA MOTORS CORP.

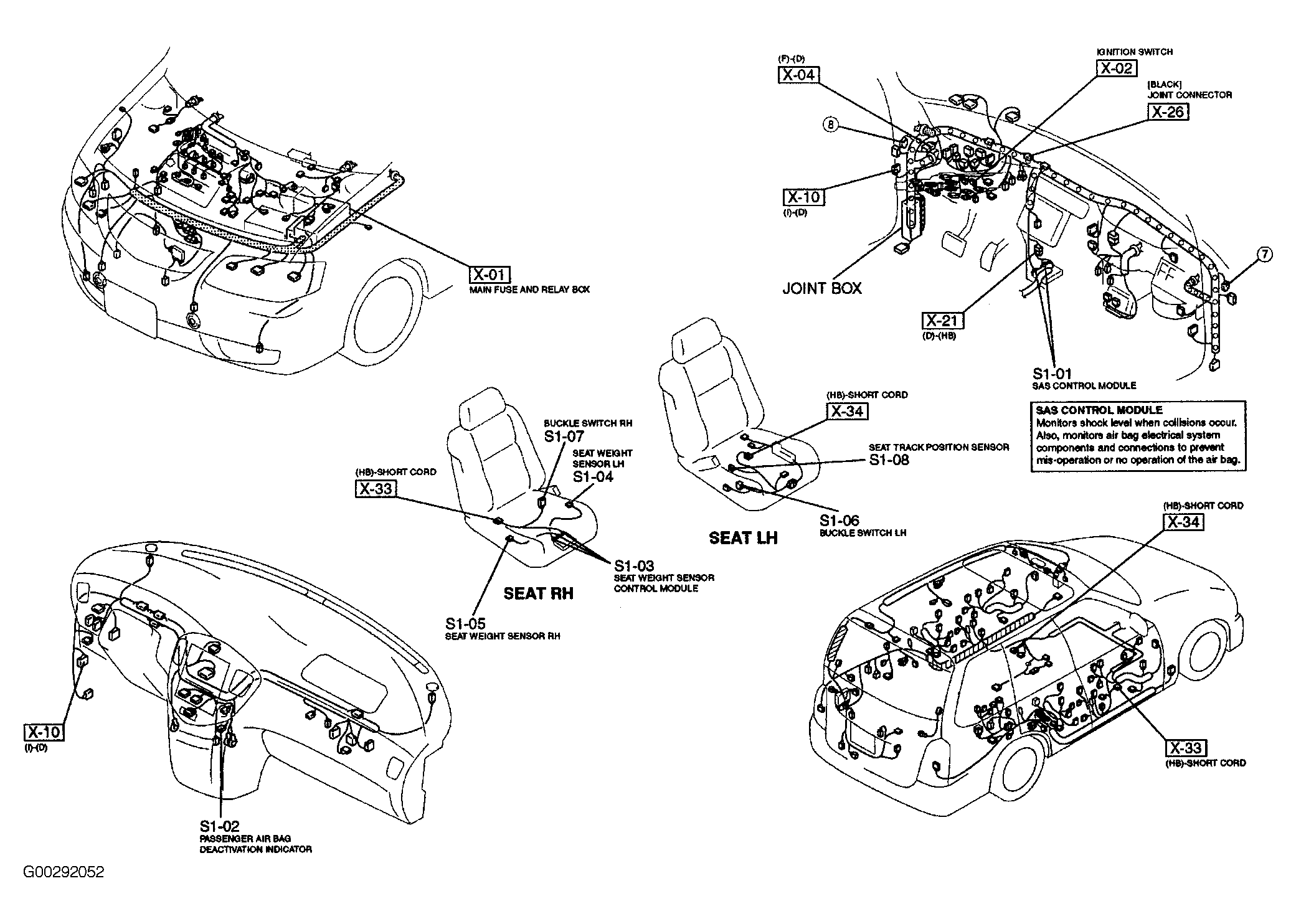

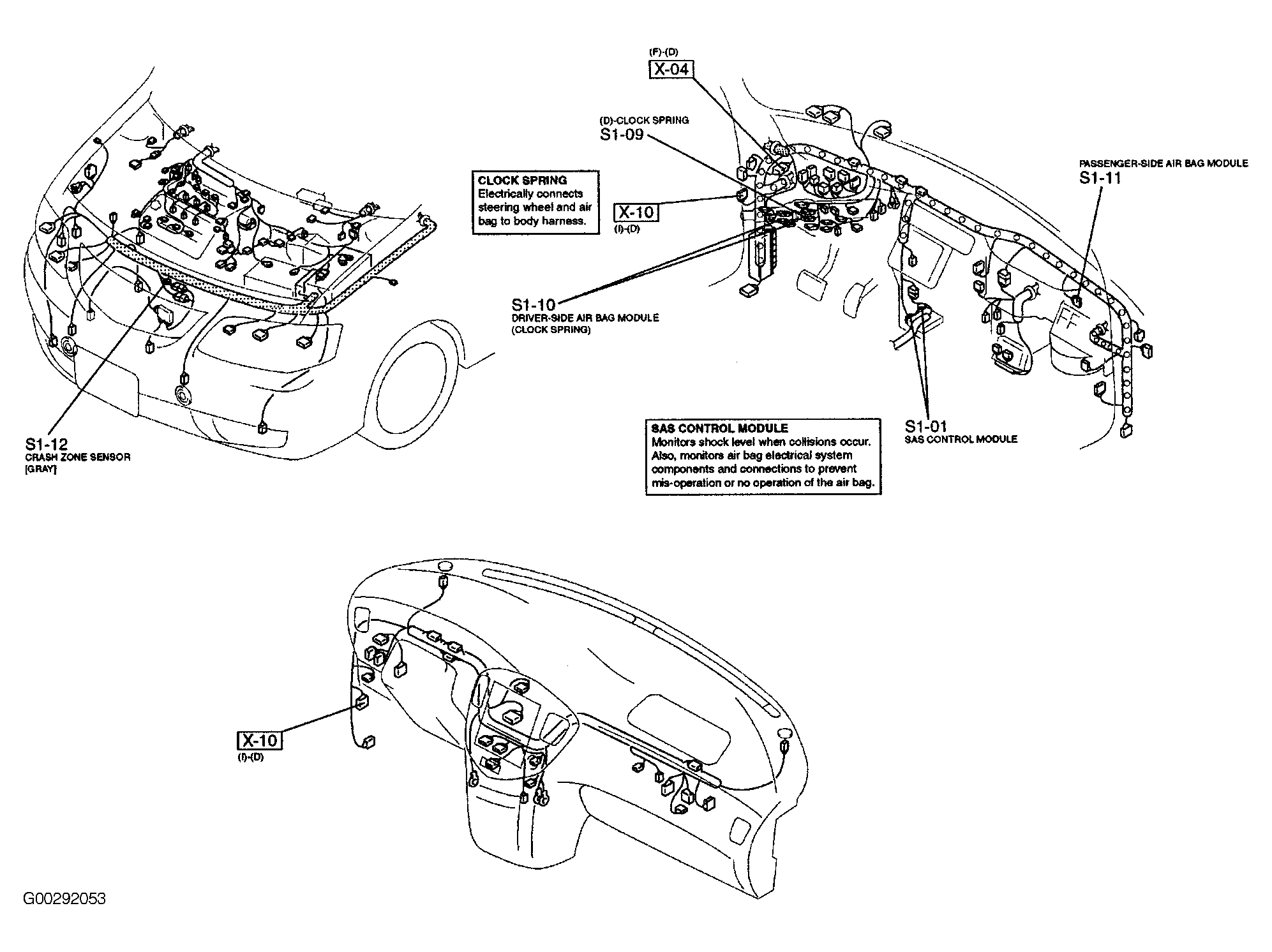

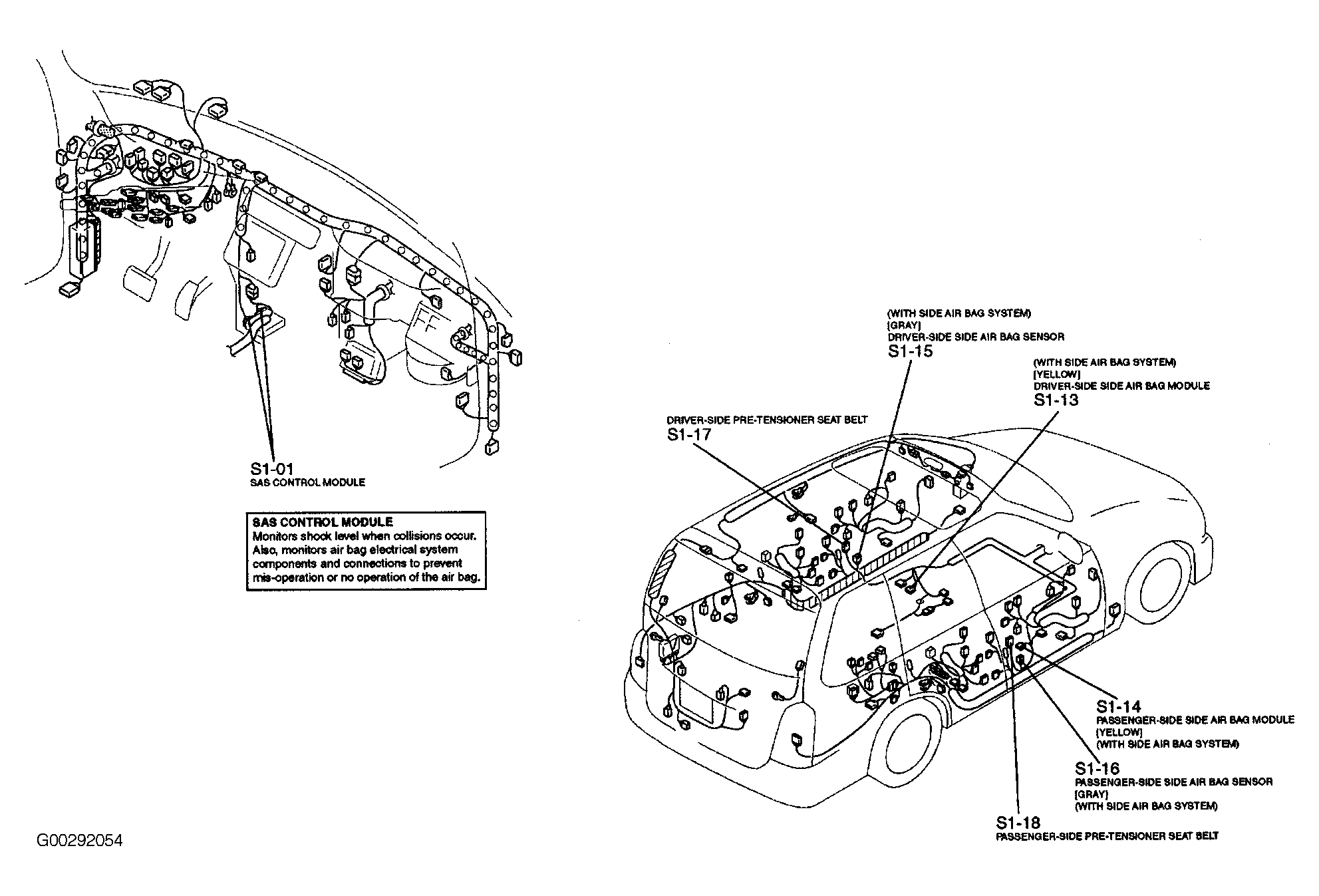

Fig 47: Air Bag System (2 Step)
Courtesy of MAZDA MOTORS CORP.
Fig 48: Air Bag System (2 Step)
Courtesy of MAZDA MOTORS CORP.
Fig 49: Air Bag System (2 Step)
Courtesy of MAZDA MOTORS CORP.

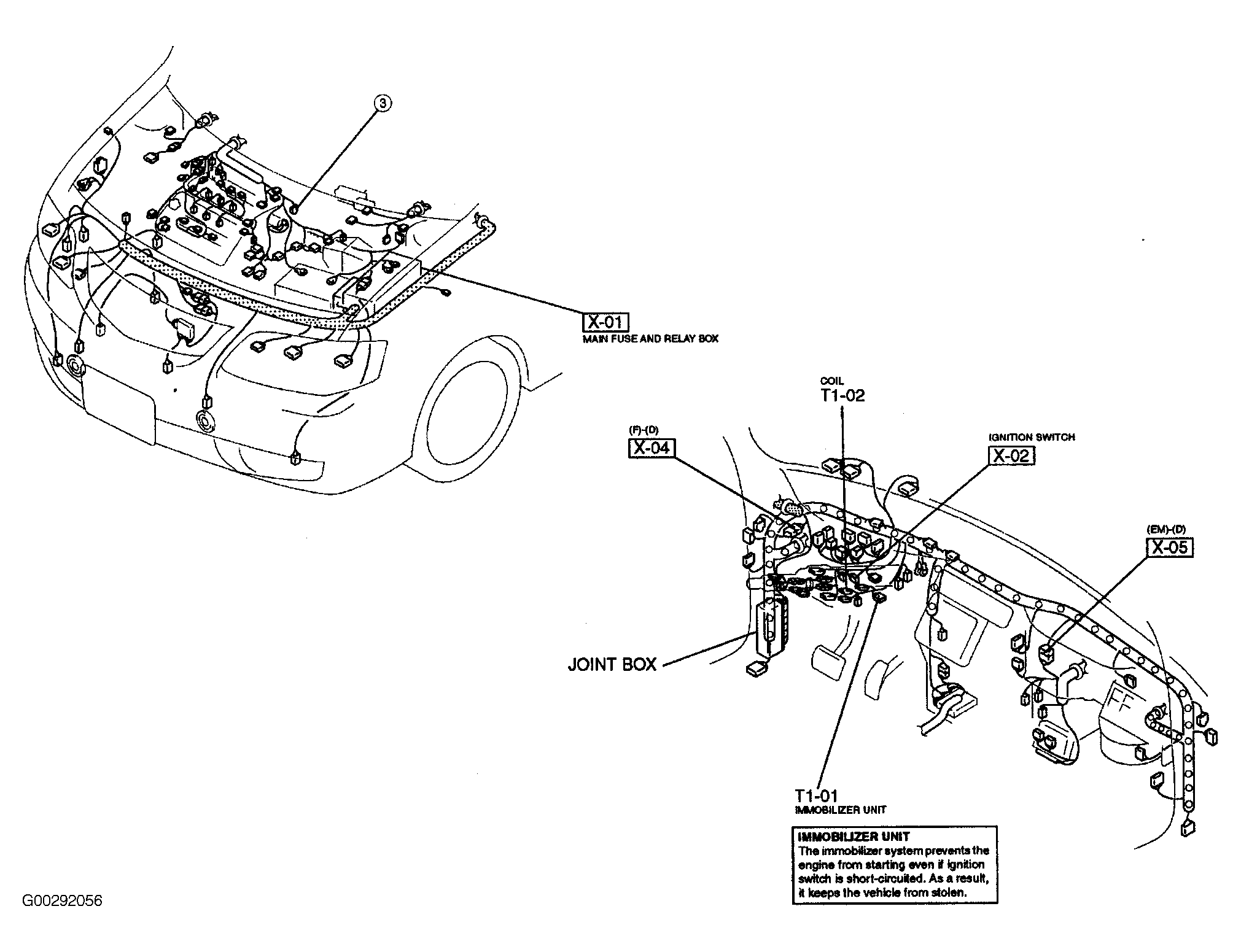

Fig 50: Immobilizer System
Courtesy of MAZDA MOTORS CORP.

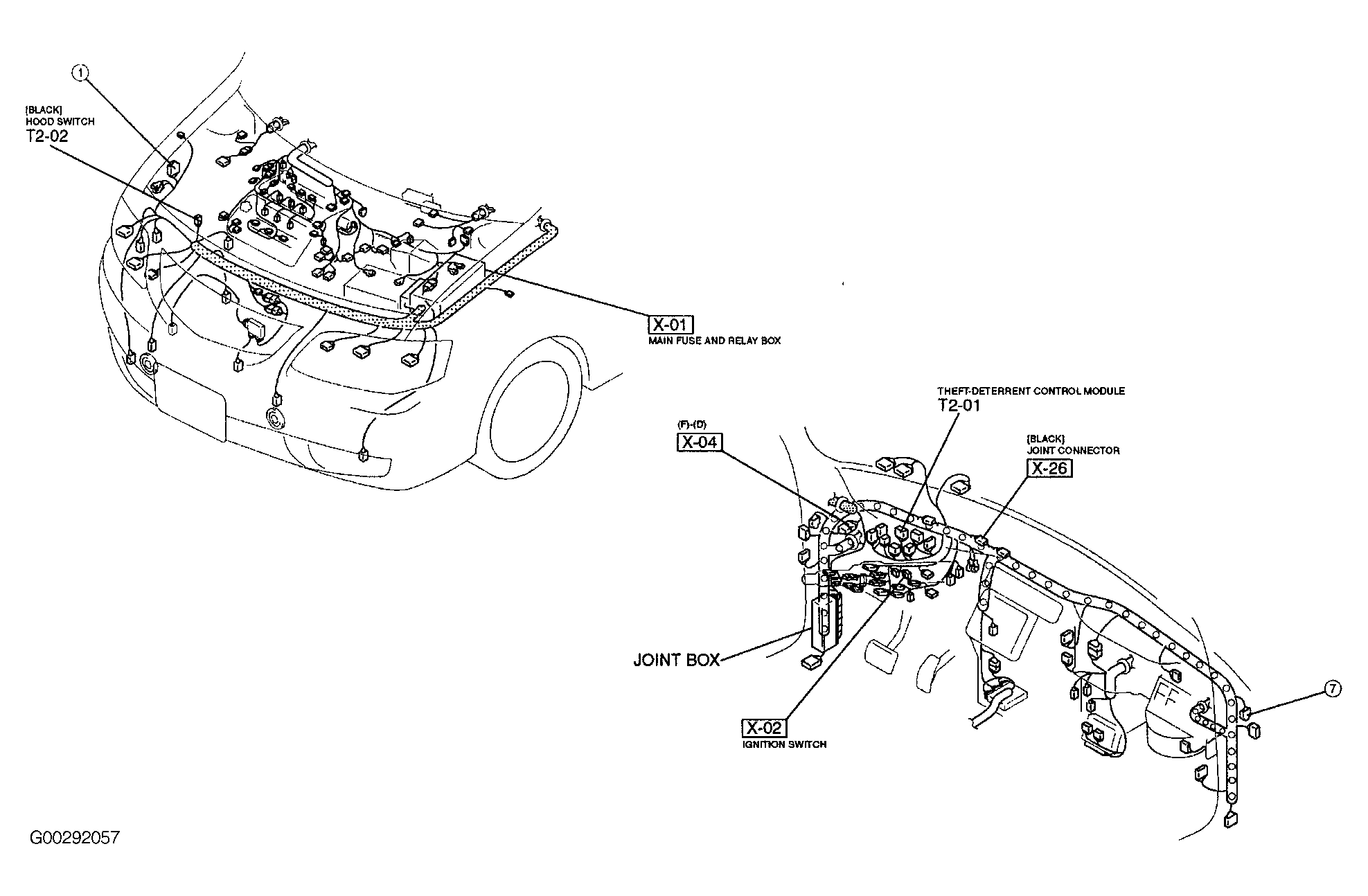

Fig 51: Theft Deterrent System
Courtesy of MAZDA MOTORS CORP.

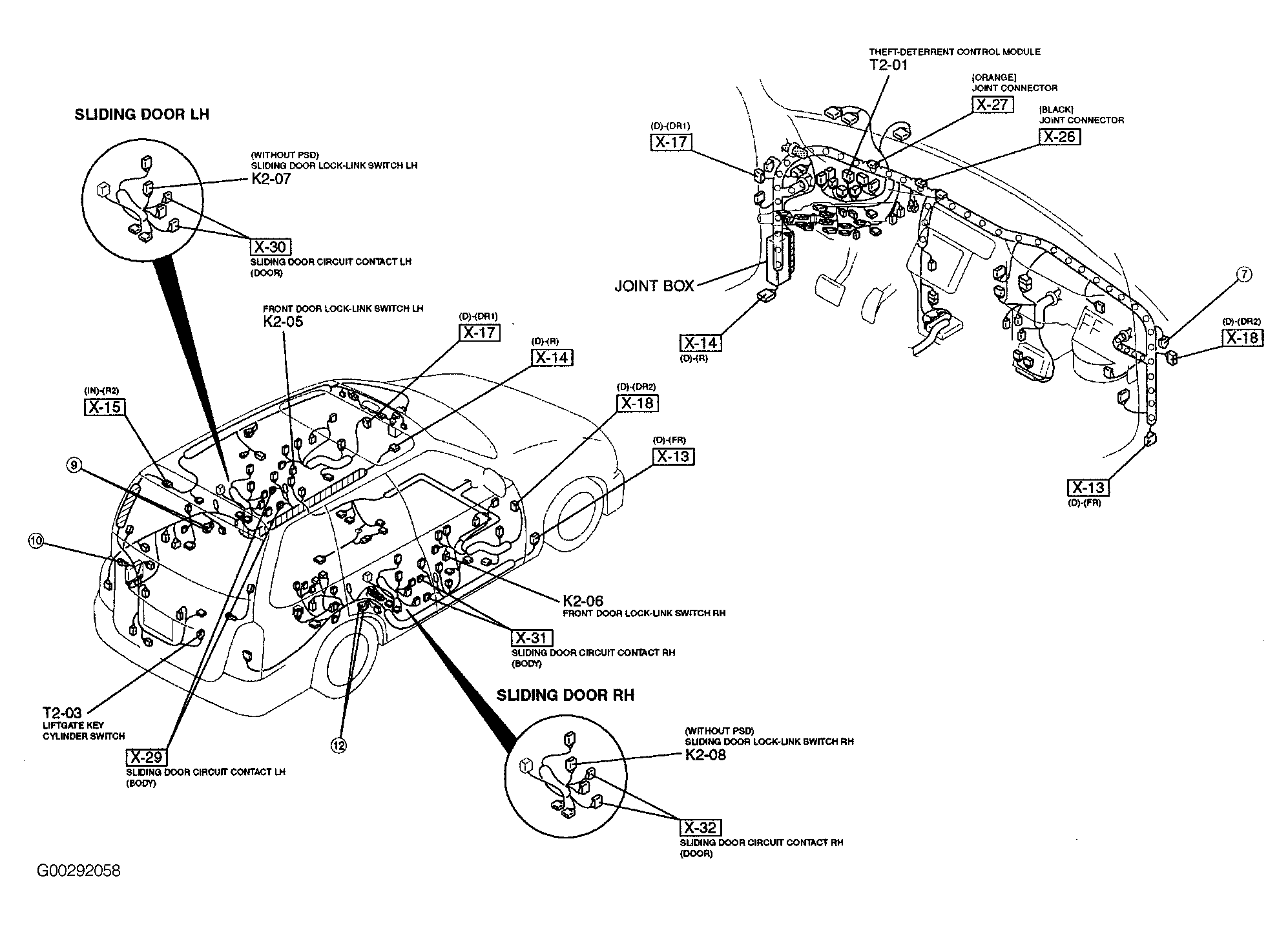

Fig 52: Theft Deterrent System
Courtesy of MAZDA MOTORS CORP.

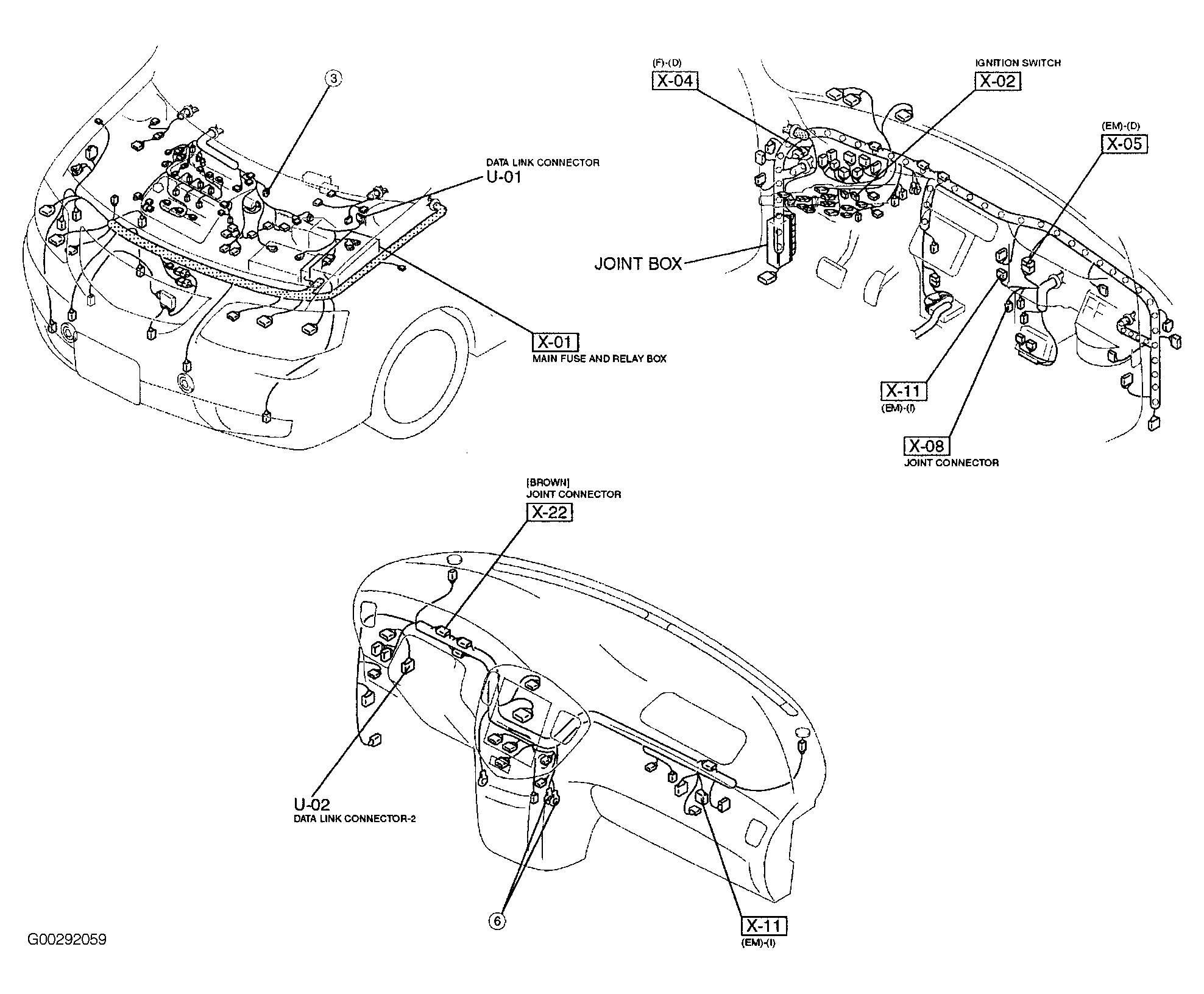

Fig 53: Data Link Connector
Courtesy of MAZDA MOTORS CORP.
