Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|

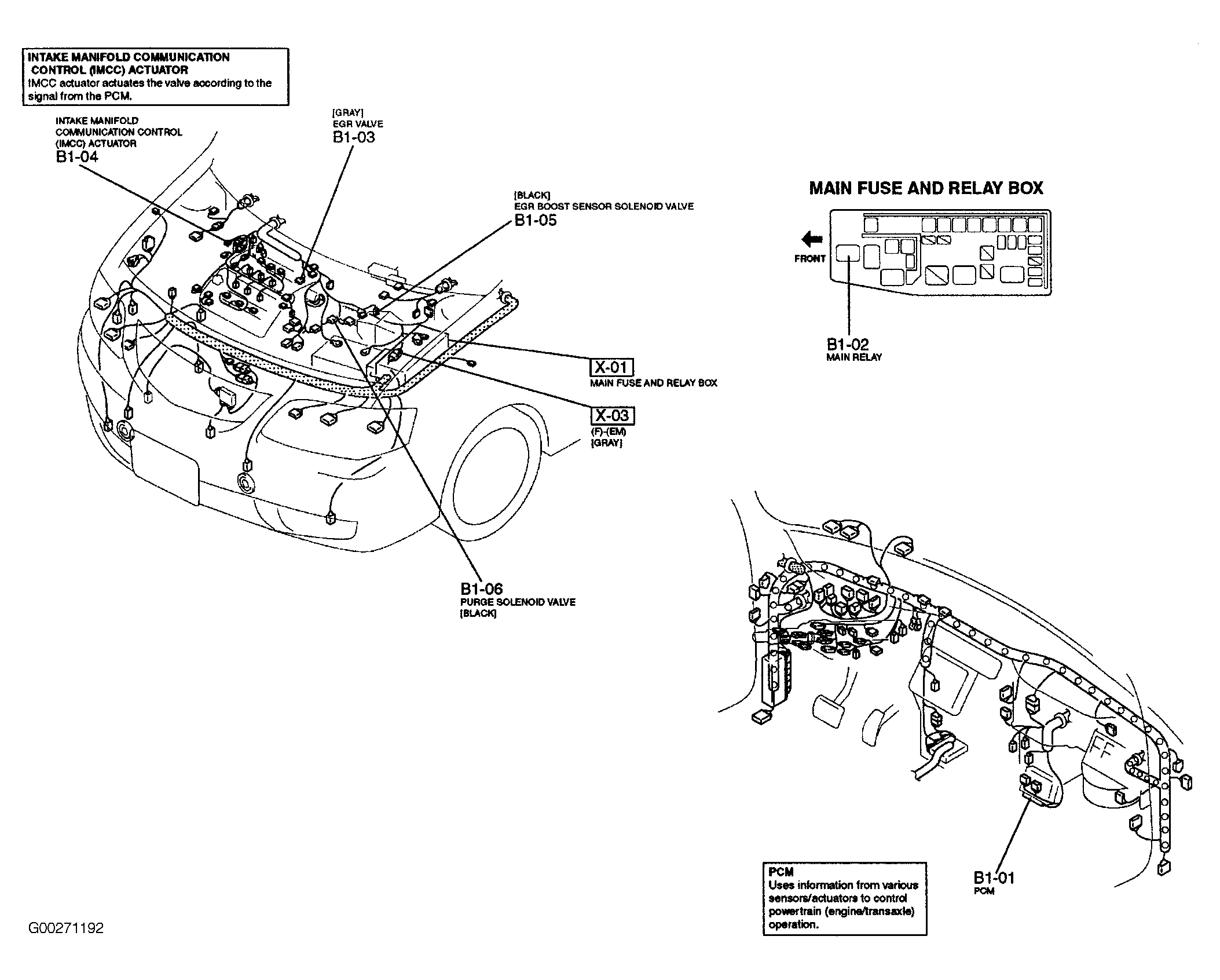

| X-03 (Except North America) (Gray, 15 Pin) | At left side of engine compartment.Figure . |
| X-03 (North America) (Gray, 15 Pin) | At left side of engine compartment.Figure . |

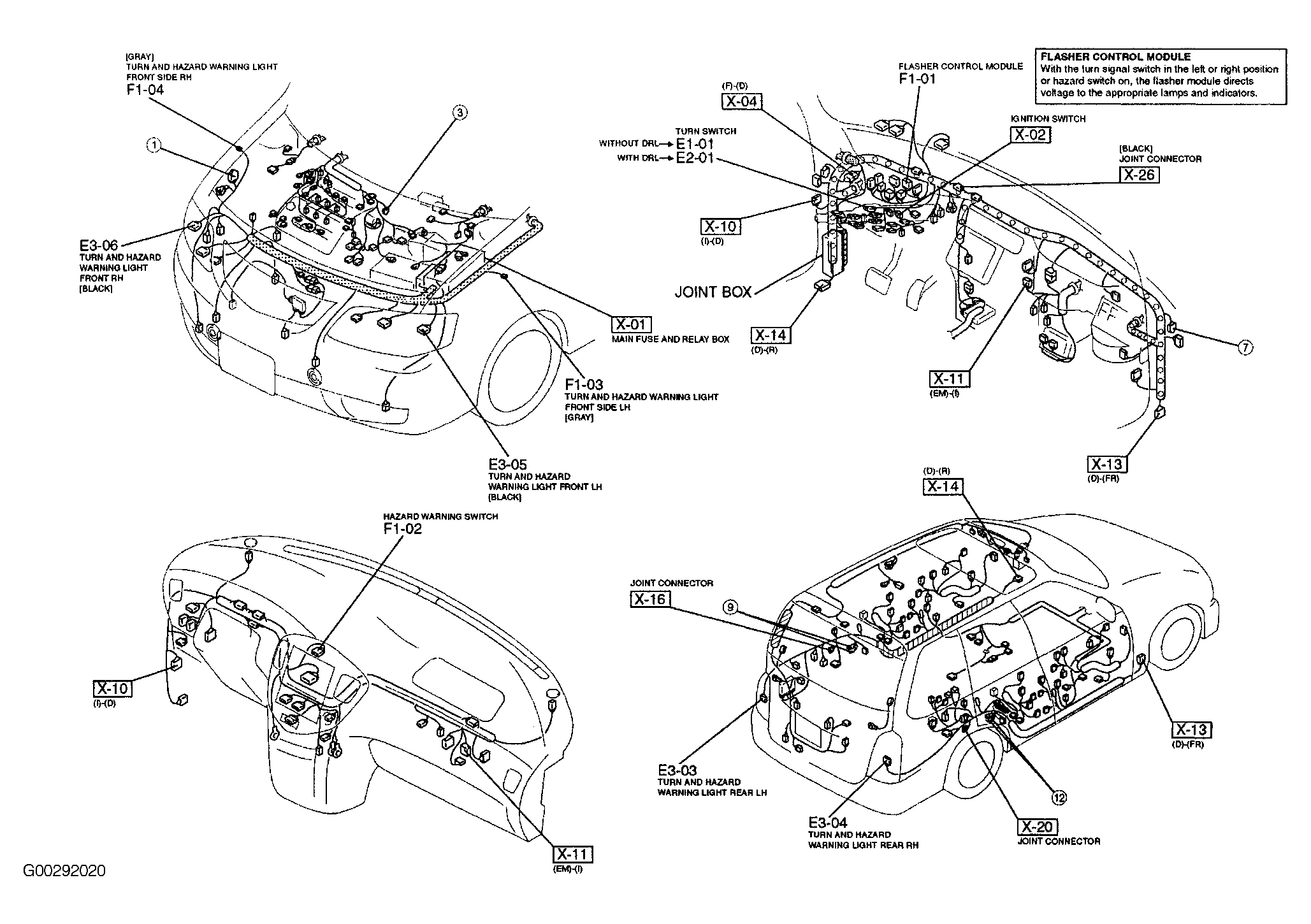

| X-04 (White, 54 Pin) | At left kick panel.Figure . |
| X-05 (White, 54 Pin) | At right side of dash.Figure . |

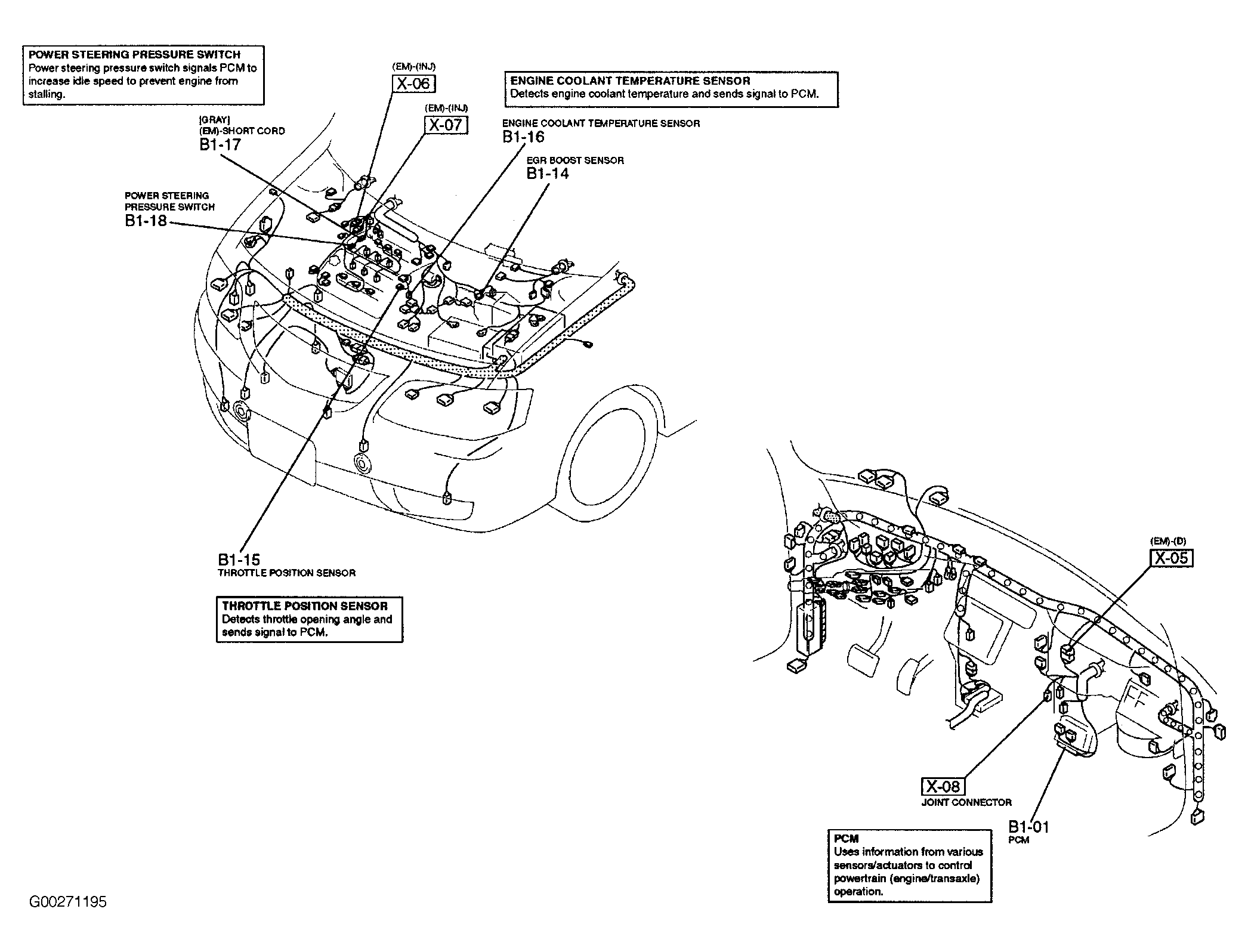

| X-06 (Except North America) (White, 16 Pin) | At right front of engine.Figure . |

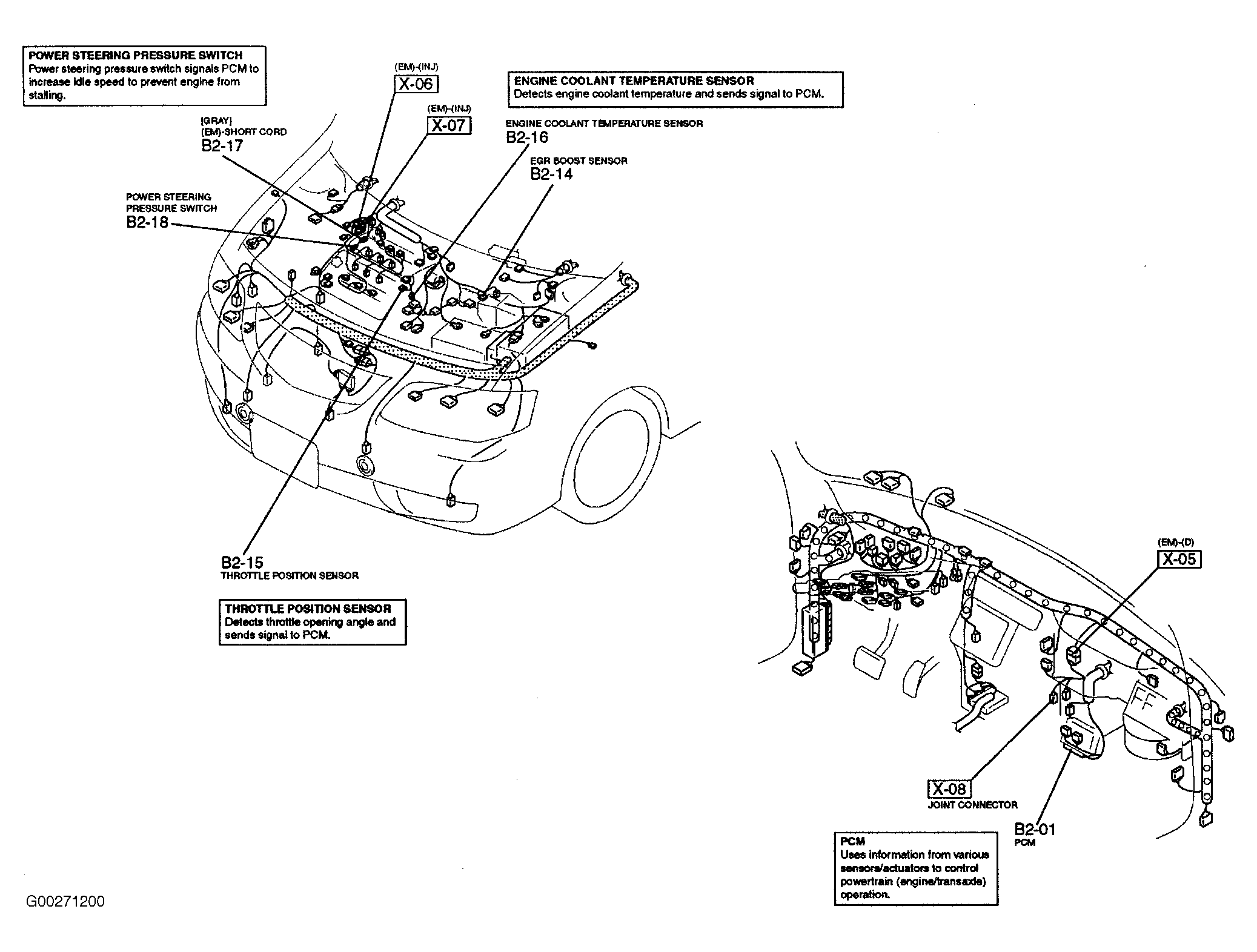

| X-06 (North America) (White, 16 Pin) | At right front of engine. See Figure . |
| X-07 (Except North America) (White, 16 Pin) | At right front of engine.Figure . |
| X-07 (North America) (White, 16 Pin) | At right front of engine. See Figure . |
| X-10 (White, 54 Pin) | At left kick panel.Figure . |
| X-11 (White, 8 Pin) | At right side of dash. See Figure . |
| X-12 (White, 14 Pin) | At right side of dash. See Figure . |
| X-13 (White, 54 Pin) | At right kick panel.Figure . |
| X-14 (White, 54 Pin) | At left kick panel.Figure . |
| X-15 (White, 14 Pin) | At top left corner of liftgate. See Figure . |
| X-17 (White, 28 Pin) | At left end of dash. See Figure . |
| X-18 (White, 28 Pin) | At right end of dash. See Figure . |
| X-21 (White, 18 Pin) | Below center of dash. See Figure . |
| X-30 | On left "B" pillar. See Figure . |
| X-31 (W/O PSD) (White, 8 Pin) | At lower part of right "B" pillar. See Figure . |
| X-31 (W/PSD) (White, 12 Pin) | At lower part of right "B" pillar. See Figure . |
