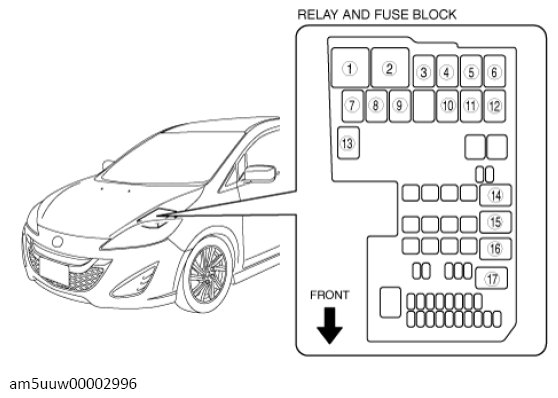

Relay Location
RELAY AND FUSE BLOCK RELAY IDENTIFICATION
| Relay Number | Relay Description |
|---|---|
| 1 | Blower relay No. 1 |
| 2 | Blower relay No. 2 |
| 3 | Front fog light relay |
| 4 | AT main relay |
| 5 | Horn relay |
| 6 | A/C relay |
| 7 | Cooling fan relay No. 3 |
| 8 | DRL relay |
| 9 | Cooling fan relay No. 2 |
| 10 | Headlight relay (HI) |
| 11 | Main relay |
| 12 | Starter relay |
| 13 | Fuel pump relay |
| 14 | Headlight relay (LO) |
| 15 | Cooling fan relay No. 1 |
| 16 | TNS relay |
| 17 | Rear window defroster relay |
