Transfer Location Index

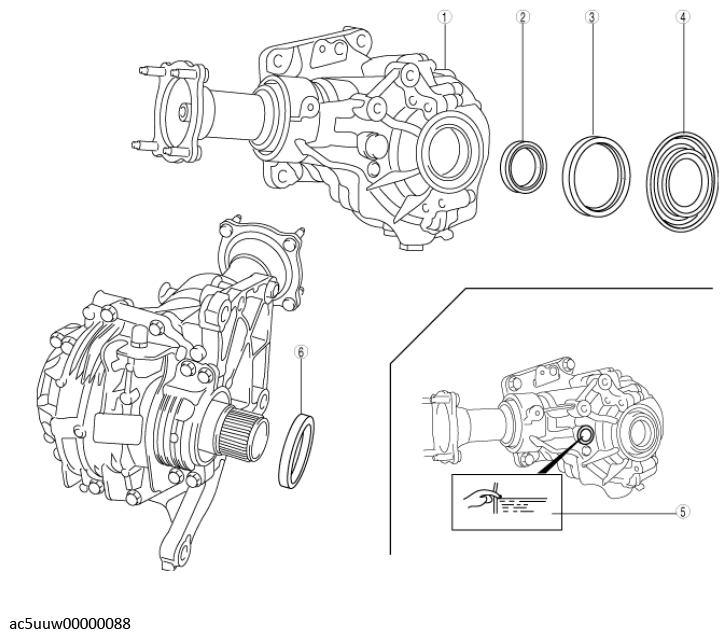

Fig 1: Transfer Components Location
G12261656Courtesy of MAZDA MOTORS CORP.
COMPONENT DESCRIPTION

1 Transfer
(See Transfer Removal/installation .)
2 Transfer oil seal (RH) No. 3
(See Transfer Oil Seal Replacement .)
3 Transfer oil seal (RH) No. 2
(See Transfer Oil Seal Replacement .)
4 Transfer oil seal (RH) No. 1
(See Transfer Oil Seal Replacement .)
5 Transfer oil
(See Transfer Oil Inspection .)
(See Transfer Oil Replacement .)
6 Transfer oil seal (LH)
(See Transfer Oil Seal Replacement .)
