Use scenario
COMPONENT OPERATIONS

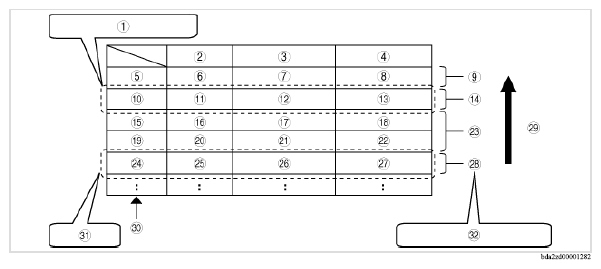

| Component No. | Refer to |
|---|---|
| 1 | Temporary storage pending code can be verified |
| 2 | DTC No. |
| 3 | DTC status |
| 4 | Odometer value |
| 5 | Record 1 |
| 6 | P2299 |
| 7 | CMDTC |
| 8 | 2100 |
| 9 | Group 1 |
| 10 | Record 2 |
| 11 | P0137 |
| 12 | Pending code |
| 13 | 2050 |
| 14 | Group 2 |
| 15 | Record 3 |
| 16 | P0A12 |
| 17 | CMDTC |
| 18 | 2001 |
| 19 | Record 4 |
| 20 | P0A8D |
| 21 | CMDTC |
| 22 | 2000 |
| 23 | Group 3 |
| 24 | Record 5 |
| 25 | P0500 |
| 26 | CMDTC |
| 27 | 800 |
| 28 | Group 4 |
| 29 | Perform diagnosis in order from Group 3 [Group 4 is assumed to be repaired] |
| 30 | Order which DTC is stored (record 1 is latest) |
| 31 | Repaired DTC is also displayed |
| 32 | If several DTCs are stored, DTCs can be divided into groups |
