Electrical System Tests Component Locations (Section 21)
ELECTRICAL SYSTEM TESTS COMPONENT LOCATIONS (SECTION 21)
| Component | See |
|---|---|

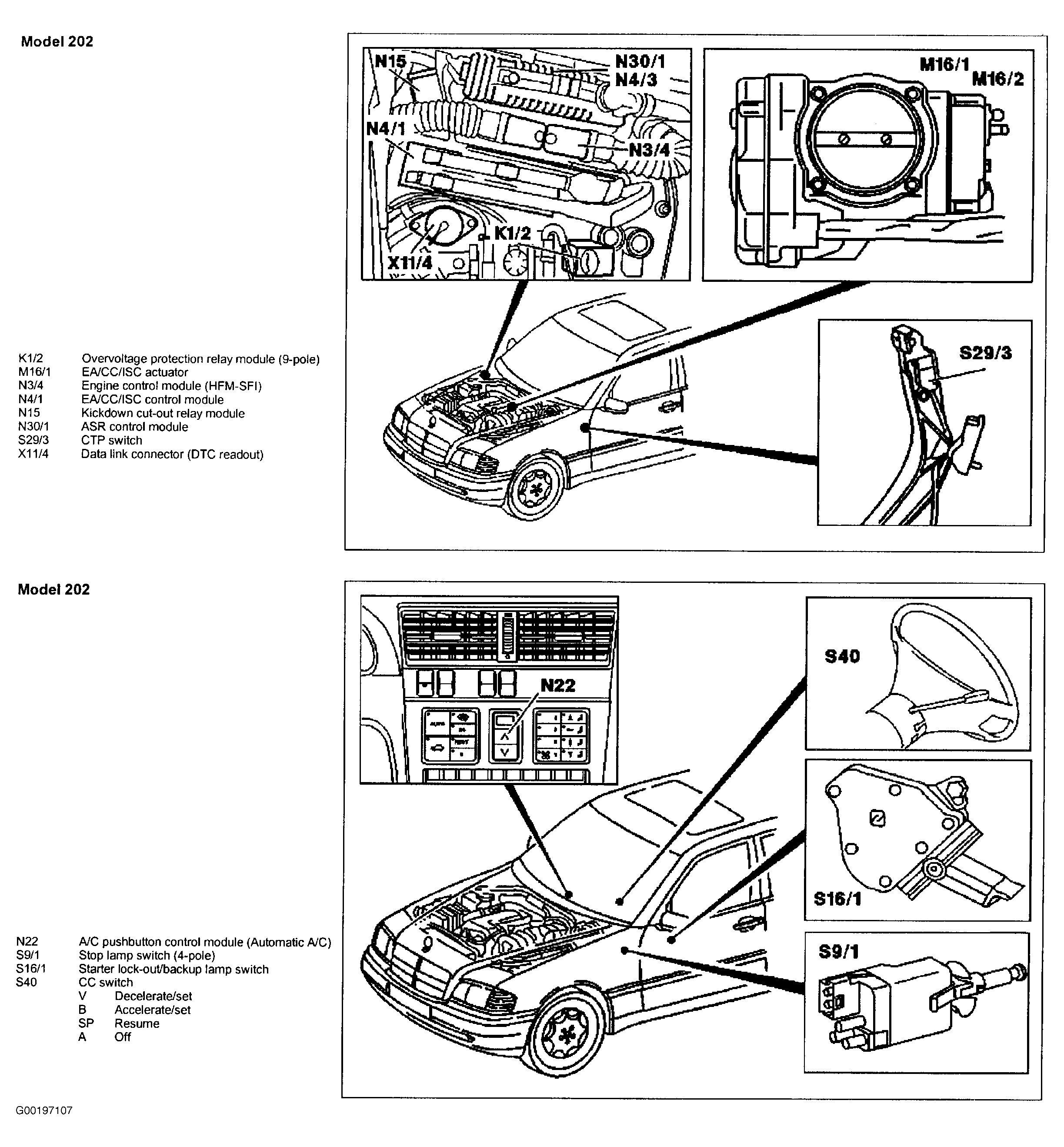

| A/C Pushbutton Control Module - Automatic A/C (N22) - Model 202 | Fig 4 |
| ASR Control Module (N30/1) - Model 202 | Fig 4 |

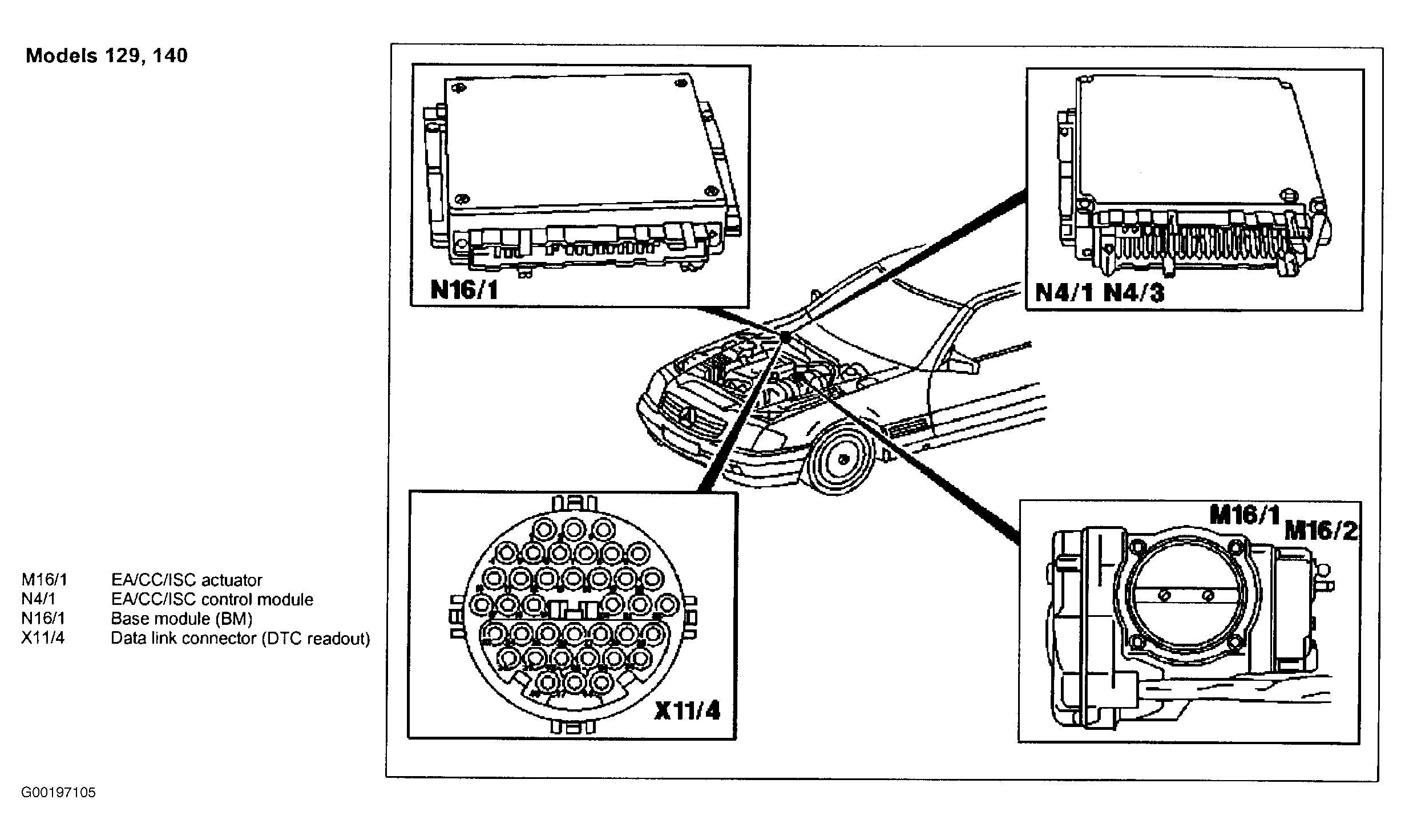

| Base Module - BM (N16/1) - Models 129 & 140 | Fig 2 |

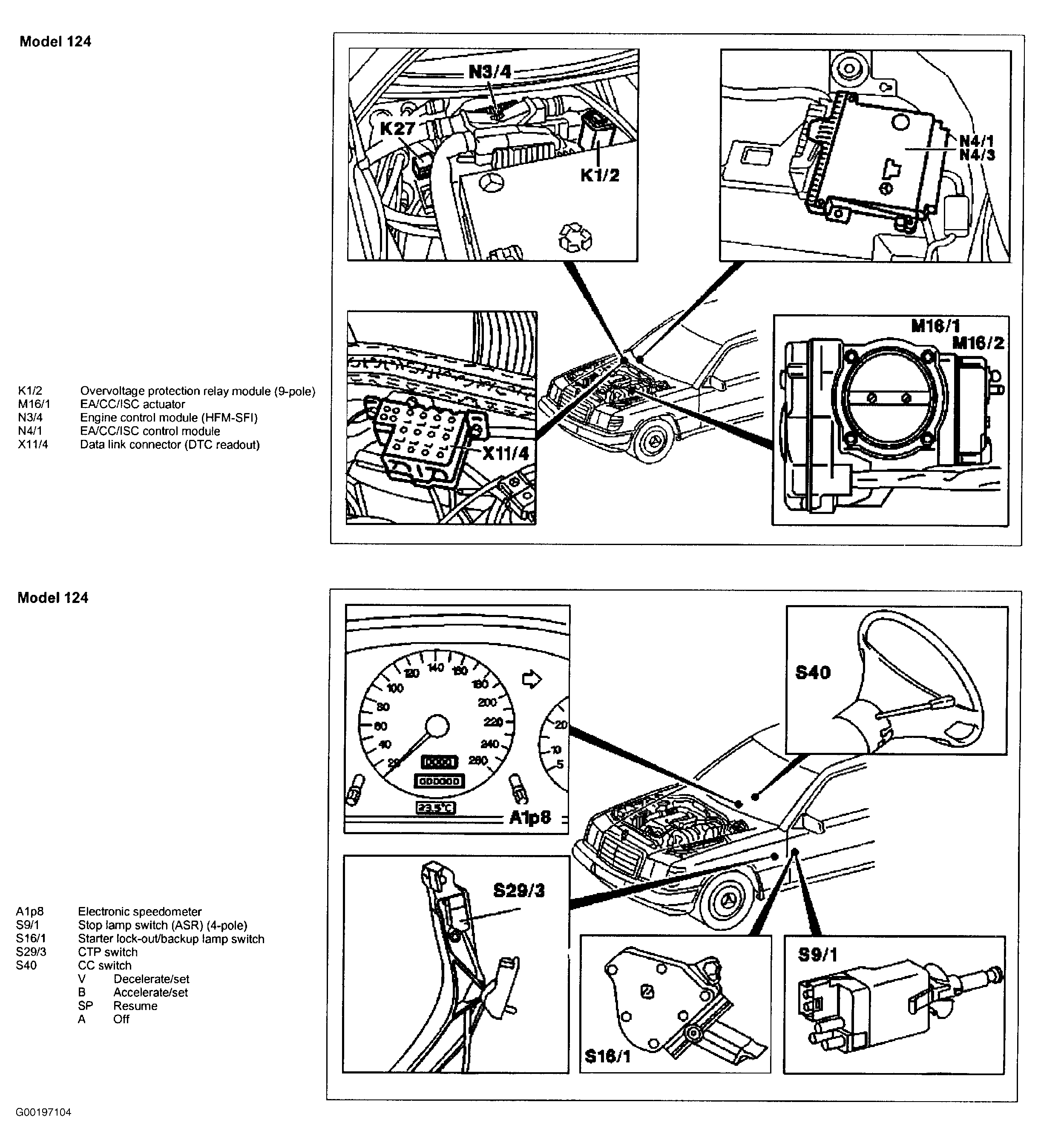

| CC Switch (S40) - Model 124 | Fig 1 |

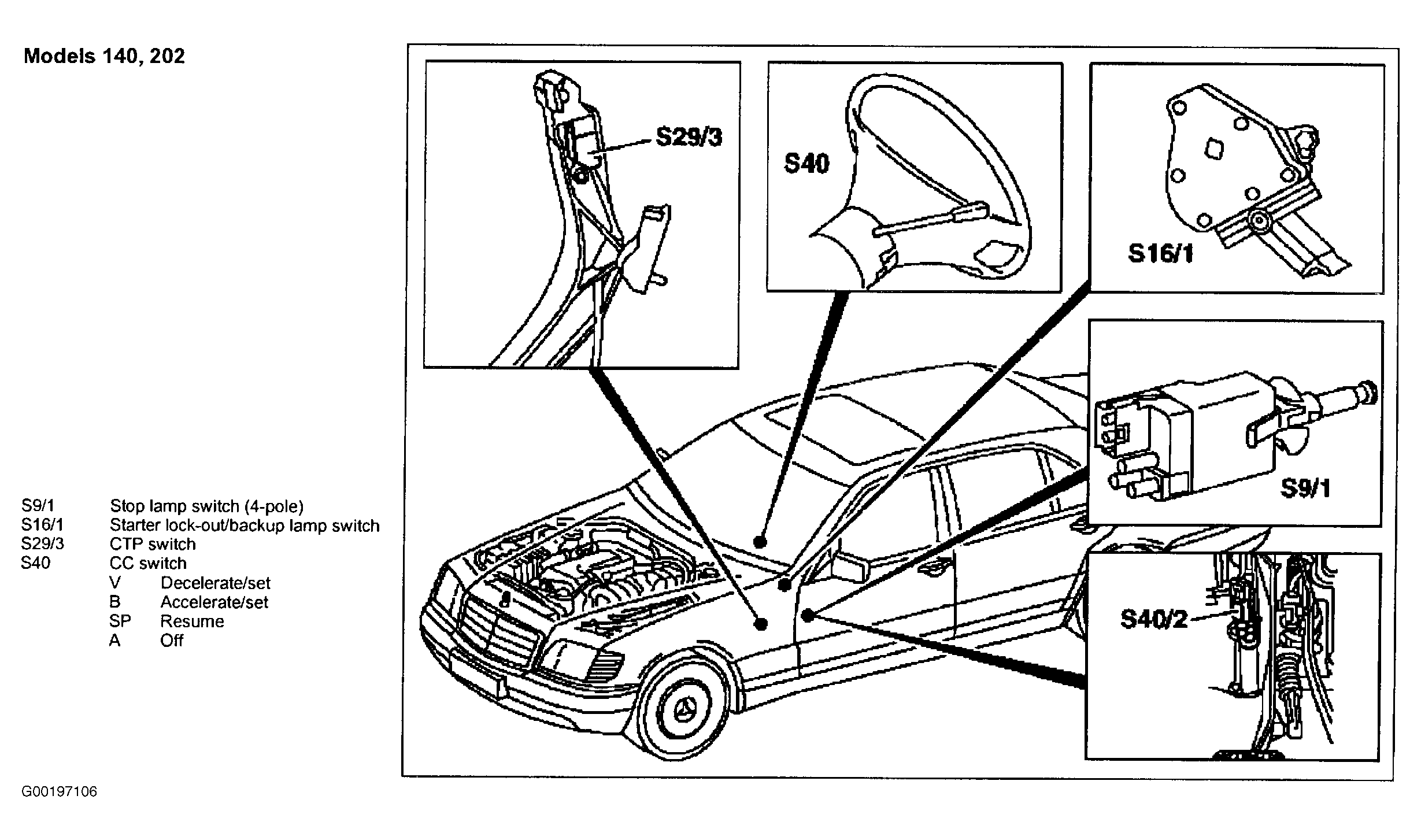

| CC Switch (S40) - Models 140 & 202 | Fig 3 |

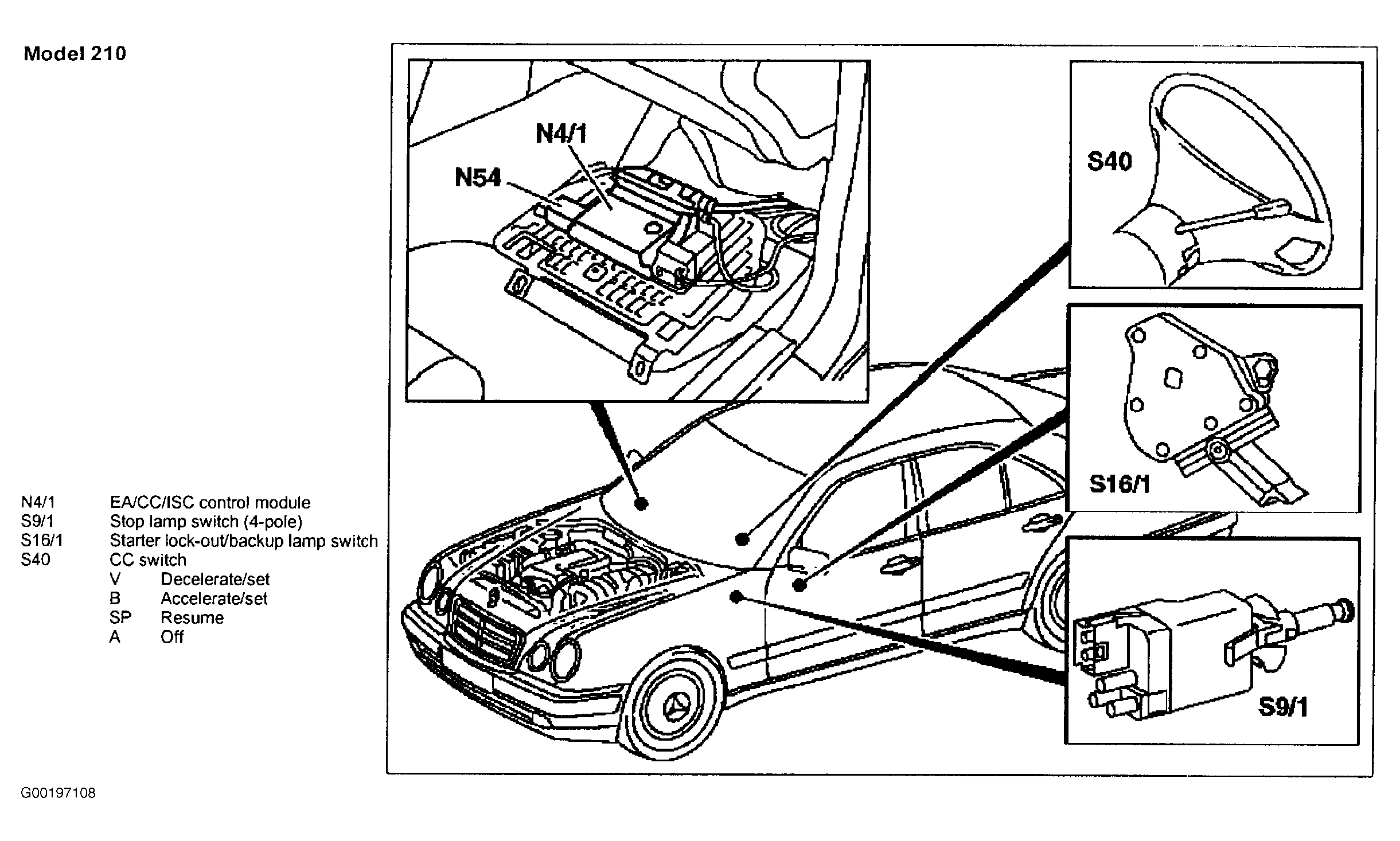

| CC Switch (S40) - Model 210 | Fig 5 |
| CTP Switch (S29/3) - Model 124 | Fig 1 |
| CTP Switch (S29/3) - Models 140 & 202 | Fig 3 |
| CTP Switch (S29/3) - Model 202 | Fig 4 |
| Data Link Connector - DTC Readout (X11/4) - Model 124 | Fig 1 |
| Data Link Connector - DTC Readout (X11/4) - Model 202 | Fig 4 |
| Data Link Connector - DTC Readout (X11/4) - Models 129 & 140 | Fig 2 |
| EA/CC/ISC Actuator (M16/1) - Model 124 | Fig 1 |
| EA/CC/ISC Actuator (M16/1) - Models 129 & 140 | Fig 2 |
| EA/CC/ISC Actuator (M16/1) - Model 202 | Fig 4 |
| EA/CC/ISC Control Module (N4/1) - Model 124 | Fig 1 |
| EA/CC/ISC Control Module (N4/1) - Models 129 & 140 | Fig 2 |
| EA/CC/ISC Control Module (N4/1) - Model 202 | Fig 4 |
| EA/CC/ISC Control Module (N4/1) - Model 210 | Fig 5 |
| Electronic Speedometer (A1p8) - Model 124 | Fig 1 |
| Engine Control Module - HFM-SFI (N3/4) - Model 124 | Fig 1 |
| Engine Control Module - HFM-SFI (N3/4) - Model 202 | Fig 4 |
| Kickdown Cut-Out Relay Module (N15) - Model 202 | Fig 4 |
| Overvoltage Protection Relay Module - 9 Pole (K1/2) - Model 124 | Fig 1 |
| Overvoltage Protection Relay Module - 9 Pole (K1/2) - Model 202 | Fig 4 |
| Starter Lock-Out/Backup Lamp Switch (S16/1) - Model 124 | Fig 1 |
| Starter Lock-Out/Backup Lamp Switch (S16/1) - Model 140 & 202 | Fig 3 |
| Starter Lock-Out/Backup Lamp Switch (S16/1) - Model | Fig 5 |
| Stop Lamp Switch (ASR) 4 Pole (S9/1) - Model 124 | Fig 1 |
| Stop Lamp Switch (ASR) 4 Pole (S9/1) - Model 140 & 202 | Fig 3 |
| Stop Lamp Switch (ASR) 4 Pole (S9/1) - Model 210 | Fig 5 |
