Electrical System Tests Component Locations (Section 21)
ELECTRICAL SYSTEM TESTS COMPONENT LOCATIONS (SECTION 21)
| Component | See |
|---|---|

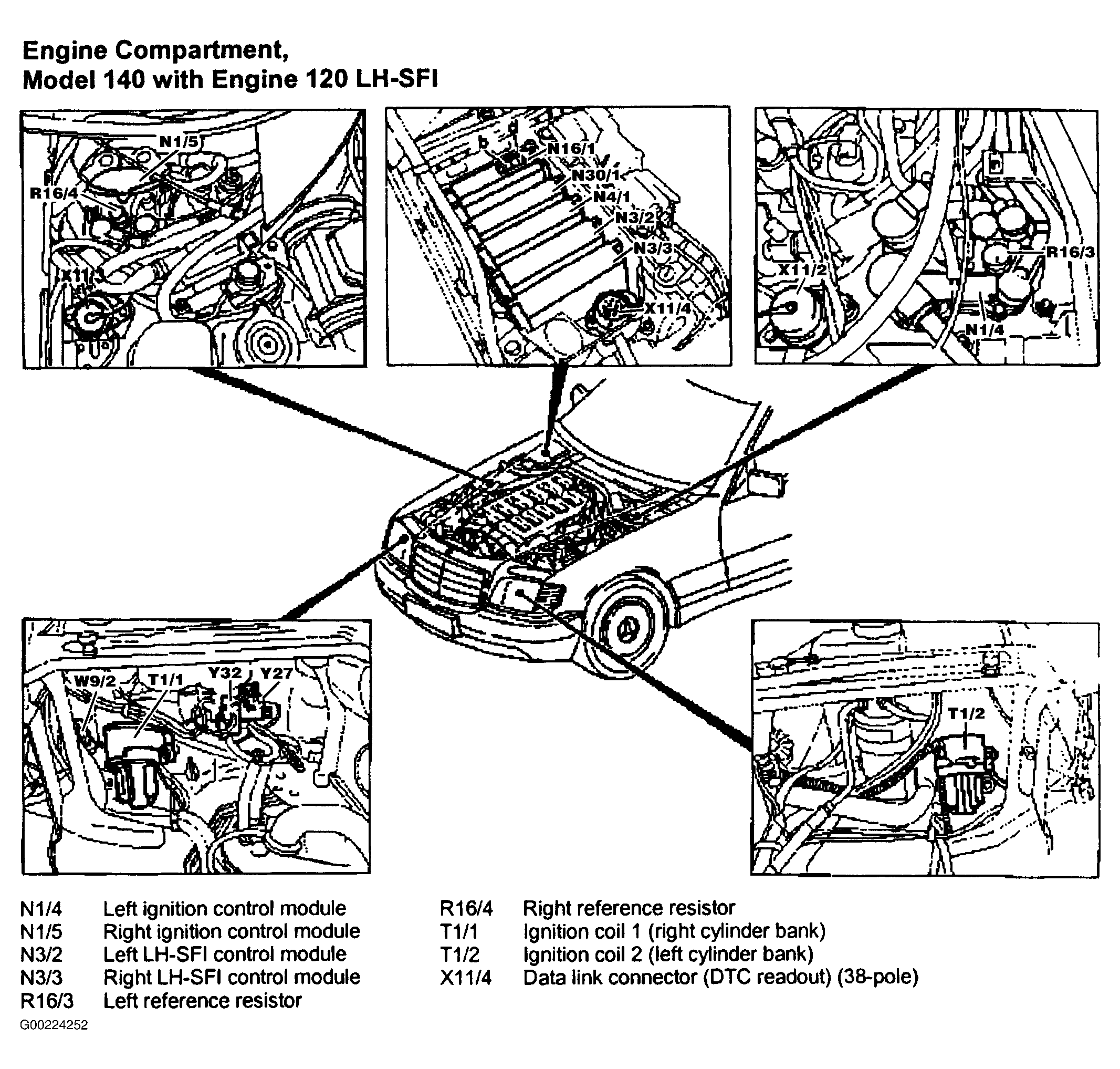

| Data Link Connector - DTC Readout 38 Pole (X11/4) | Fig 1 |
| Ignition Coil 1 - Right Cylinder Bank (T1/1) | Fig 1 |
| Ignition Coil 2 - Left Cylinder Bank (T1/2) | Fig 1 |

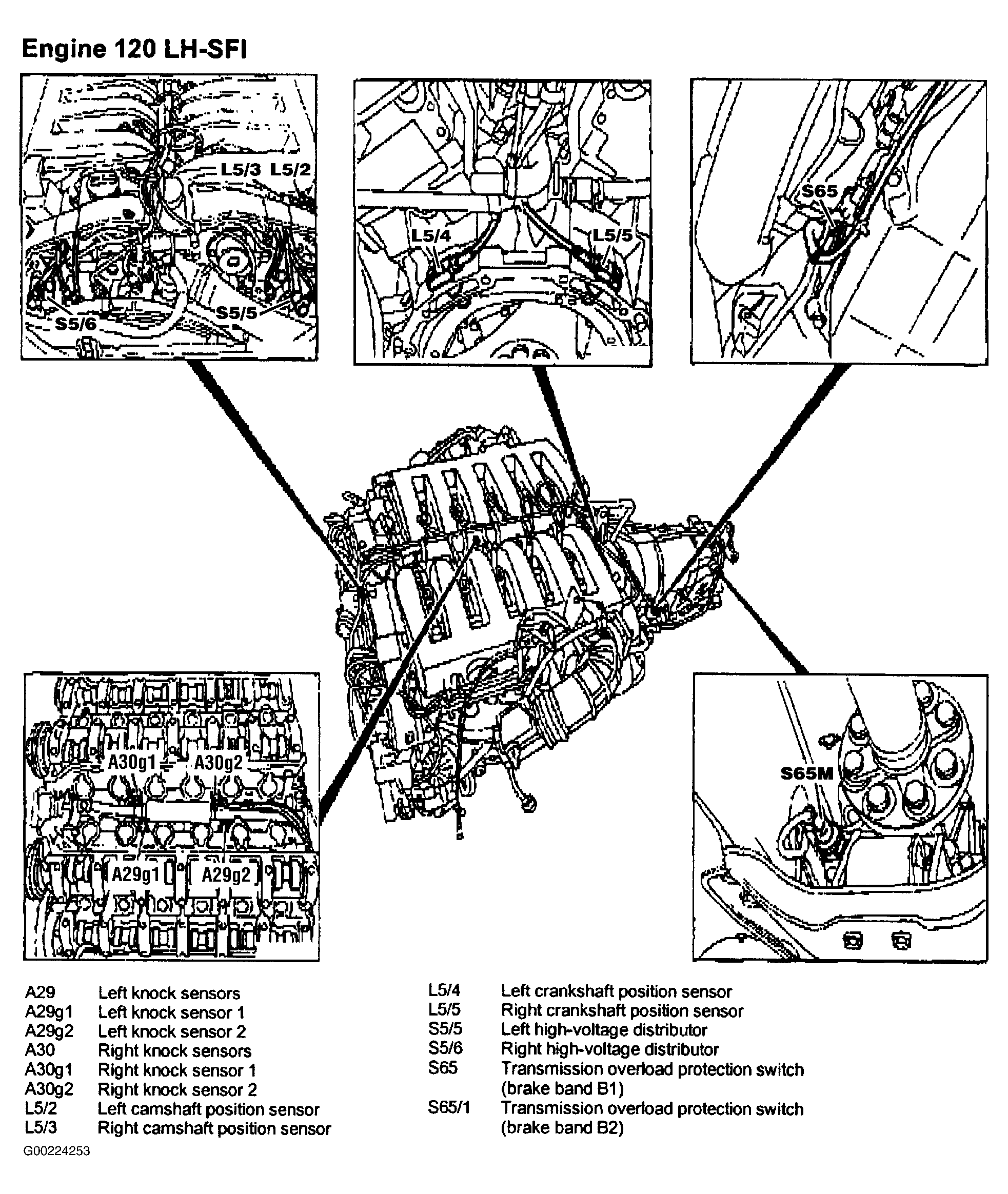

| Left Camshaft Position Sensor (L5/2) | Fig 2 |
| Left Crankshaft Position Sensor (L5/4) | Fig 2 |
| Left High Voltage Distributor (S5/5) | Fig 2 |
| Left Ignition Control Module (N1/4) | Fig 1 |
| Left Knock Sensors (A29) | Fig 2 |
| Left Knock Sensor 1 (A29g1) | Fig 2 |
| Left Knock Sensor 2 (A29g2) | Fig 2 |
| Left LH-SFI Control Module (N3/2) | Fig 1 |
| Left Reference Resistor (R16/3) | Fig 1 |
| Right Camshaft Position Sensor (L5/3) | Fig 2 |
| Right Crankshaft Position Sensor (L5/5) | Fig 2 |
| Right High Voltage Distributor (S5/6) | Fig 2 |
| Right Ignition Control Module(N1/5) | Fig 1 |
| Right Knock Sensors (A30) | Fig 2 |
| Right Knock Sensor 1 (A30g1) | Fig 2 |
| Right Knock Sensor 2 (A30g2) | Fig 2 |
| Right LH-SFI Control Module (N3/3) | Fig 1 |
| Right Reference Resistor (R16/4) | Fig 1 |
| Transmission Overload Protection Switch - Brake Band B1 (S65) | Fig 2 |
| Transmission Overload Protection Switch - Brake Band B2 (S65/1) | Fig 2 |
