Electrical System Tests Component Locations (Section 21)
ELECTRICAL SYSTEM TESTS COMPONENT LOCATIONS (SECTION 21)
| Component | See | |
|---|---|---|

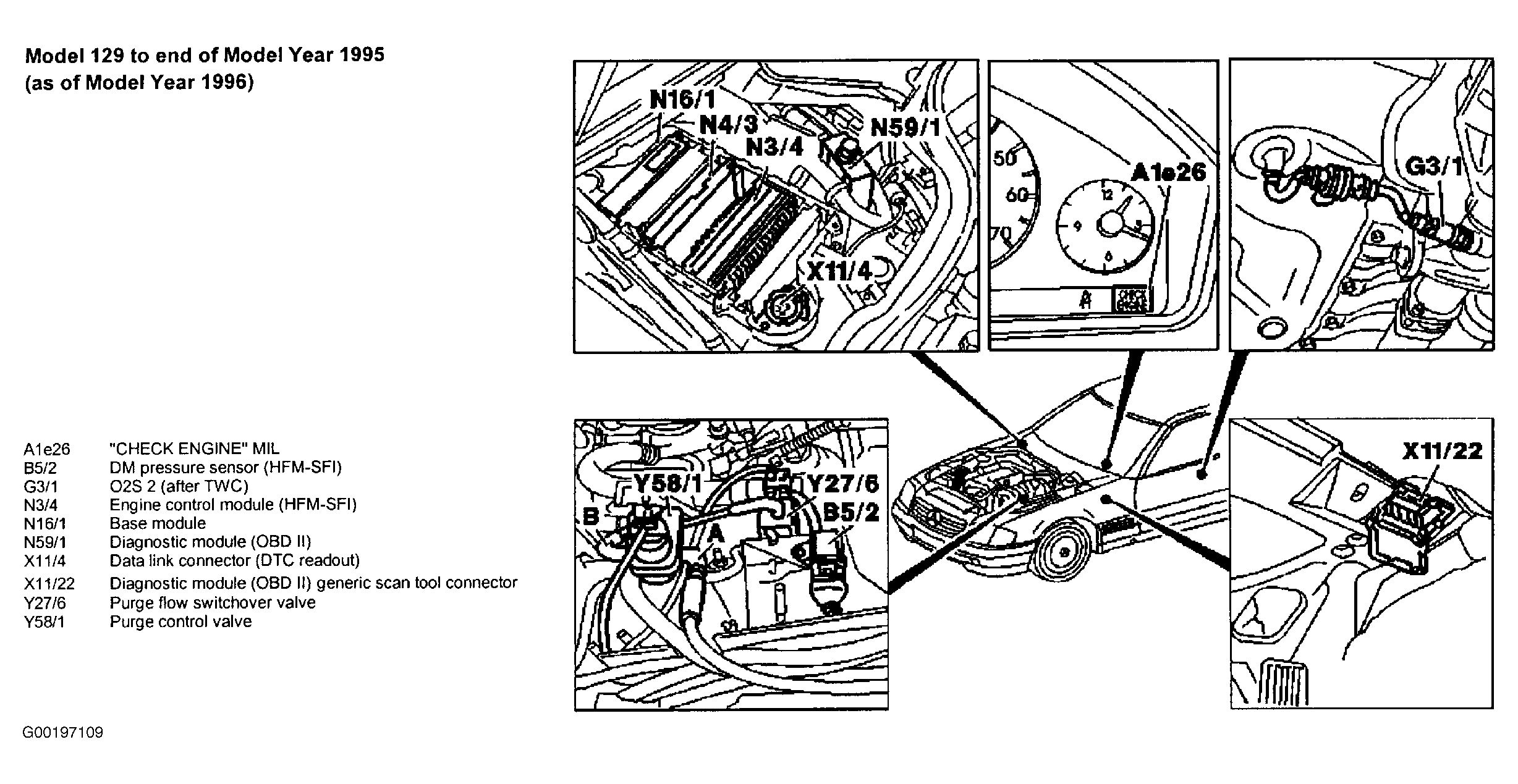

| Base Module (N16/1) - Model 129 | Fig 1 | |
| CHECK ENGINE MIL (A1e26) | ||
| Model 129 | Fig 1 | |

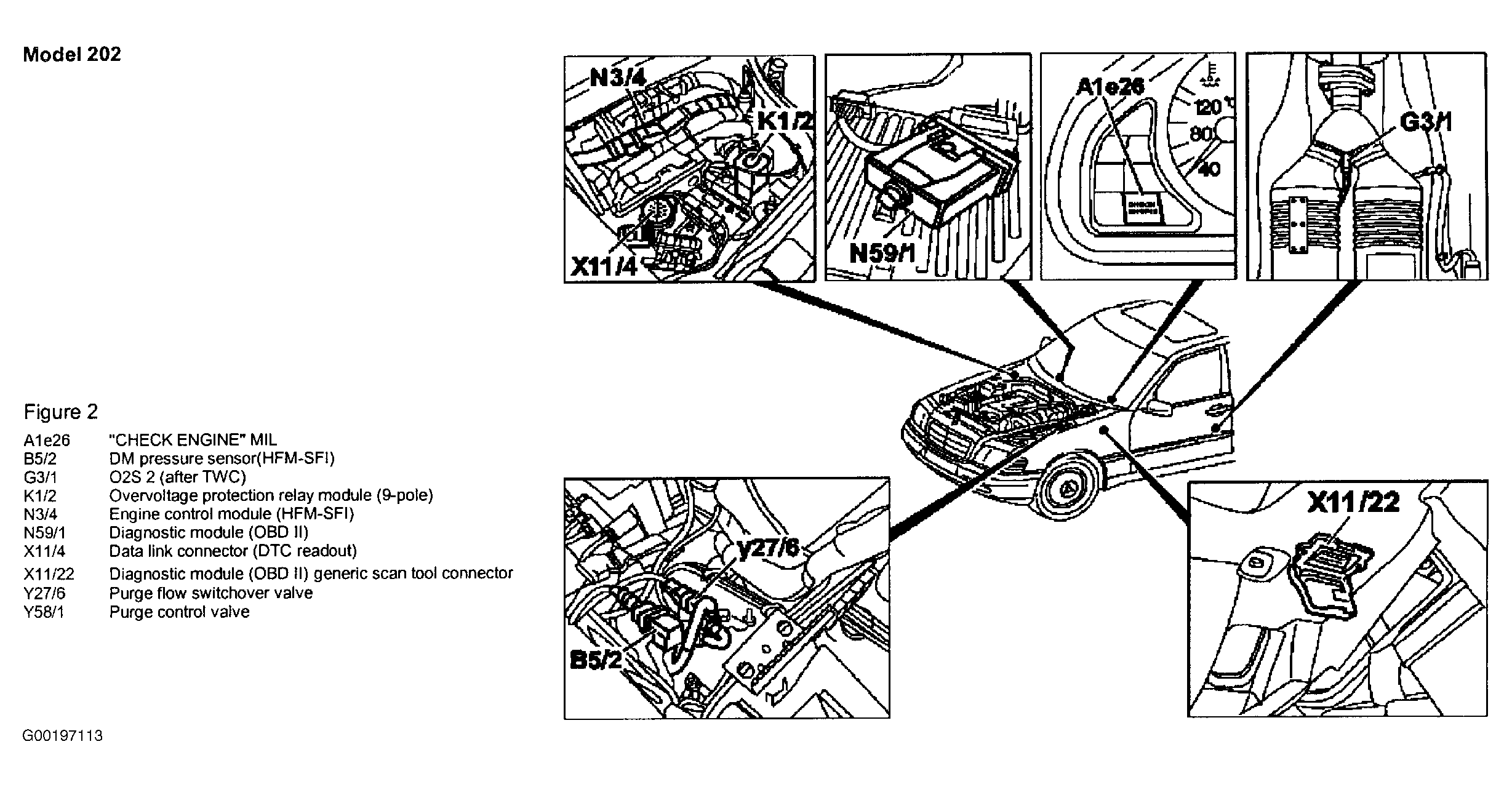

| Model 202 | Fig 2 | |
| Data Link Connector - DTC Readout (X11/4) | ||
| Model 129 | Fig 1 | |
| Model 202 | Fig 2 | |
| Diagnostic Module - OBD II (N59/1) | ||
| Model 129 | Fig 1 | |
| Model 202 | Fig 2 | |
| Diagnostic Module - OBD II Generic Scan Tool Connector (X11/22) | ||
| Model 129 | Fig 1 | |
| Model 202 | Fig 2 | |
| DM Pressure Sensor - HFM-SFI (B5/2) | ||
| Model 129 | Fig 1 | |
| Model 202 | Fig 2 | |
| Engine Control Module - HFM-SFI (N3/4) | ||
| Model 129 | Fig 1 | |
| Model 202 | Fig 2 | |
| O2S 2 - After the TWC (G3/1) | ||
| Model 129 | Fig 1 | |
| Model 202 | Fig 2 | |
| Overvoltage Protection Relay Module - 9 Pole (K1/2) - Model 202 | Fig 2 | |
| Purge Control Valve (Y58/1) | ||
| Model 129 | Fig 1 | |
| Model 202 | Fig 2 | |
| Purge Flow Switchover Valve (Y27/6) | ||
| Model 129 | Fig 1 | |
| Model 202 | Fig 2 | |
