Electrical System Tests Component Locations (Section 21)
ELECTRICAL SYSTEM TESTS COMPONENT LOCATIONS (SECTION 21)
| Component | See | |
|---|---|---|
| Base Module BM (N16/1) | ||

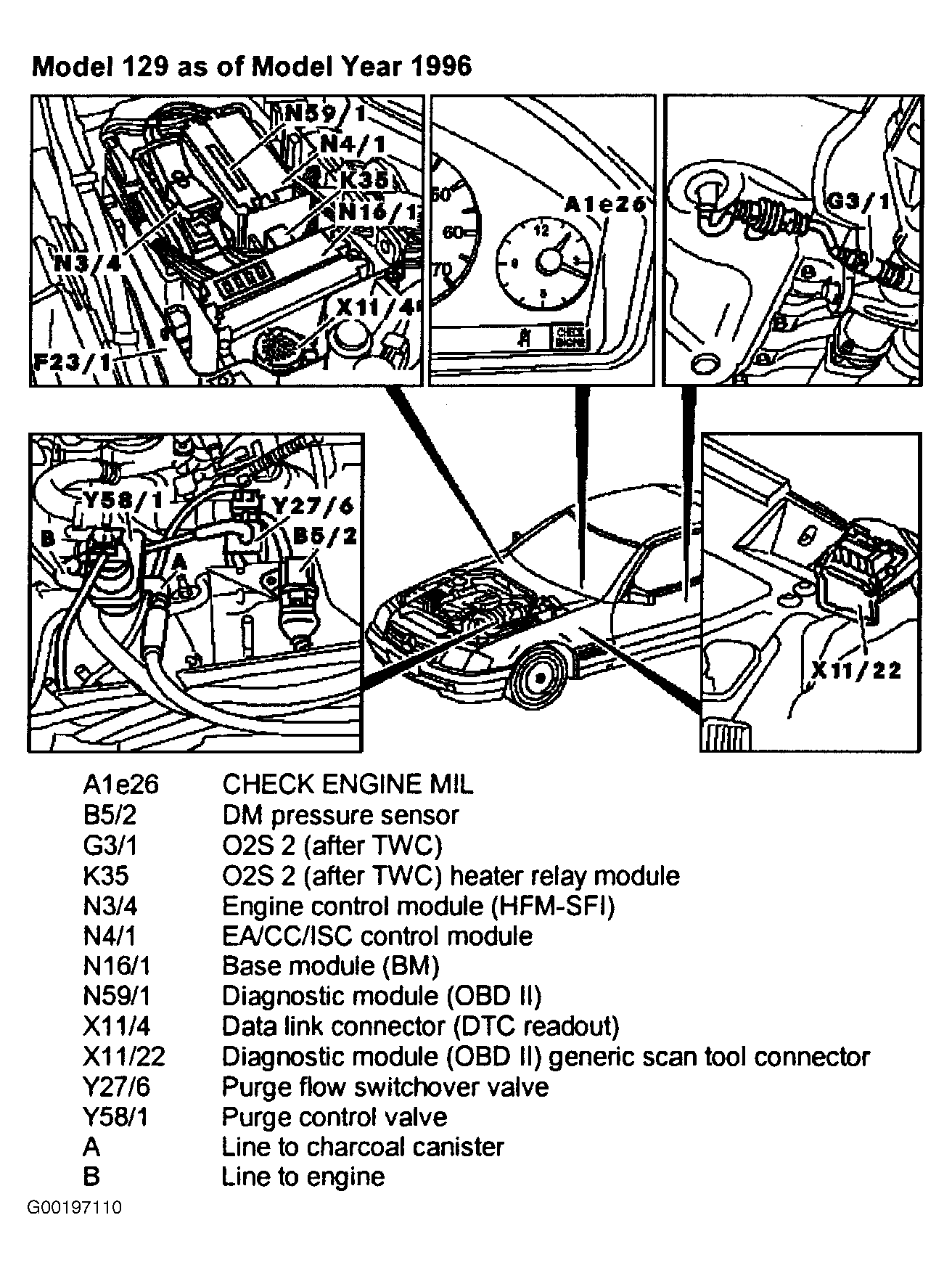

| Model 129 | Fig 1 | |
| Model 140 (To End Of Model Year 1995) | Fig 2 | |

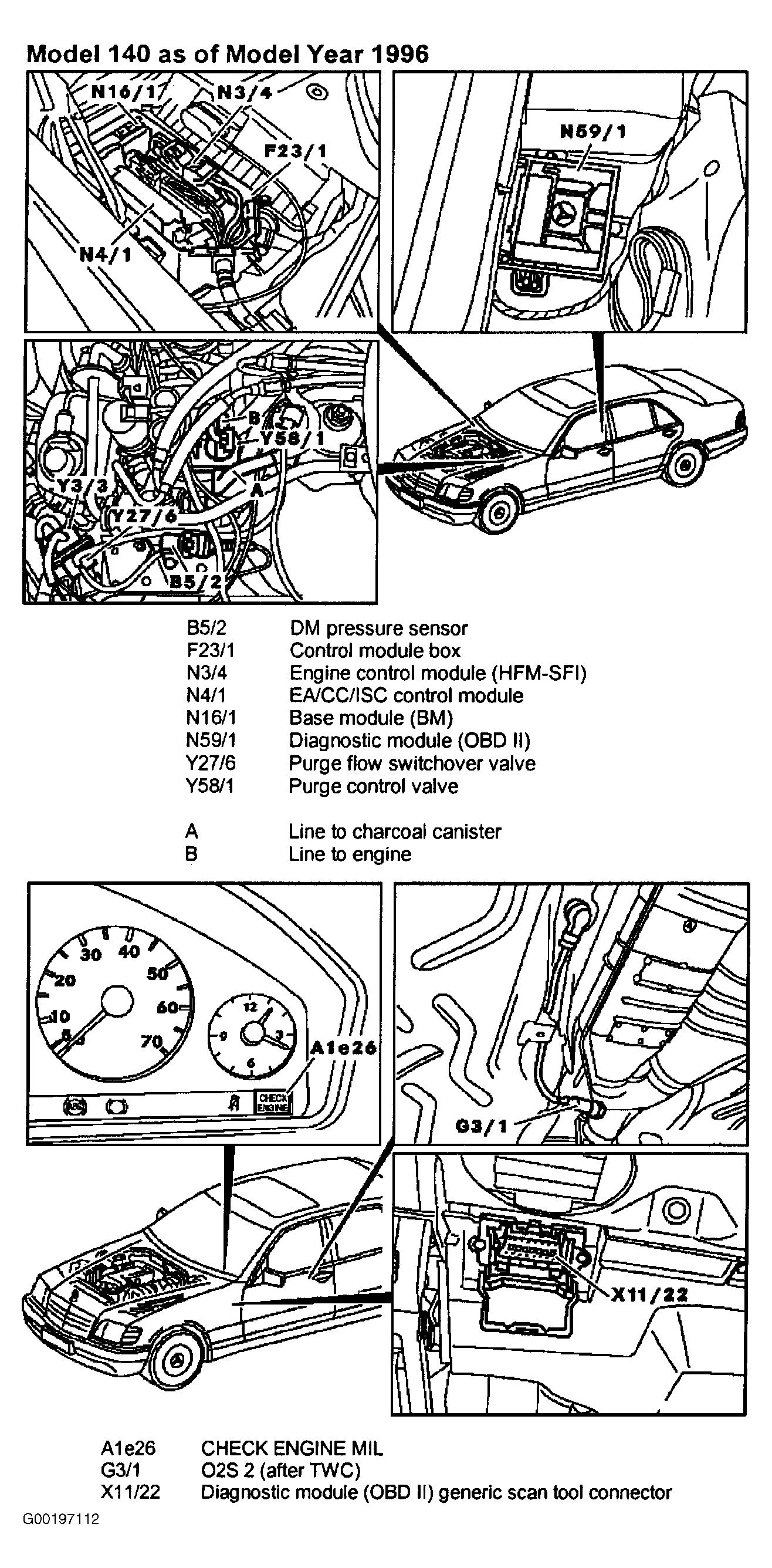

| Model 140 (As Of Model Year 1996) | Fig 3 | |
| CHECK ENGINE MIL (A1e26) | ||
| Model 129 | Fig 1 | |
| Model 140 (To End Of Model Year 1995) | Fig 2 | |
| Model 140 (As Of Model Year 1996) | Fig 3 | |

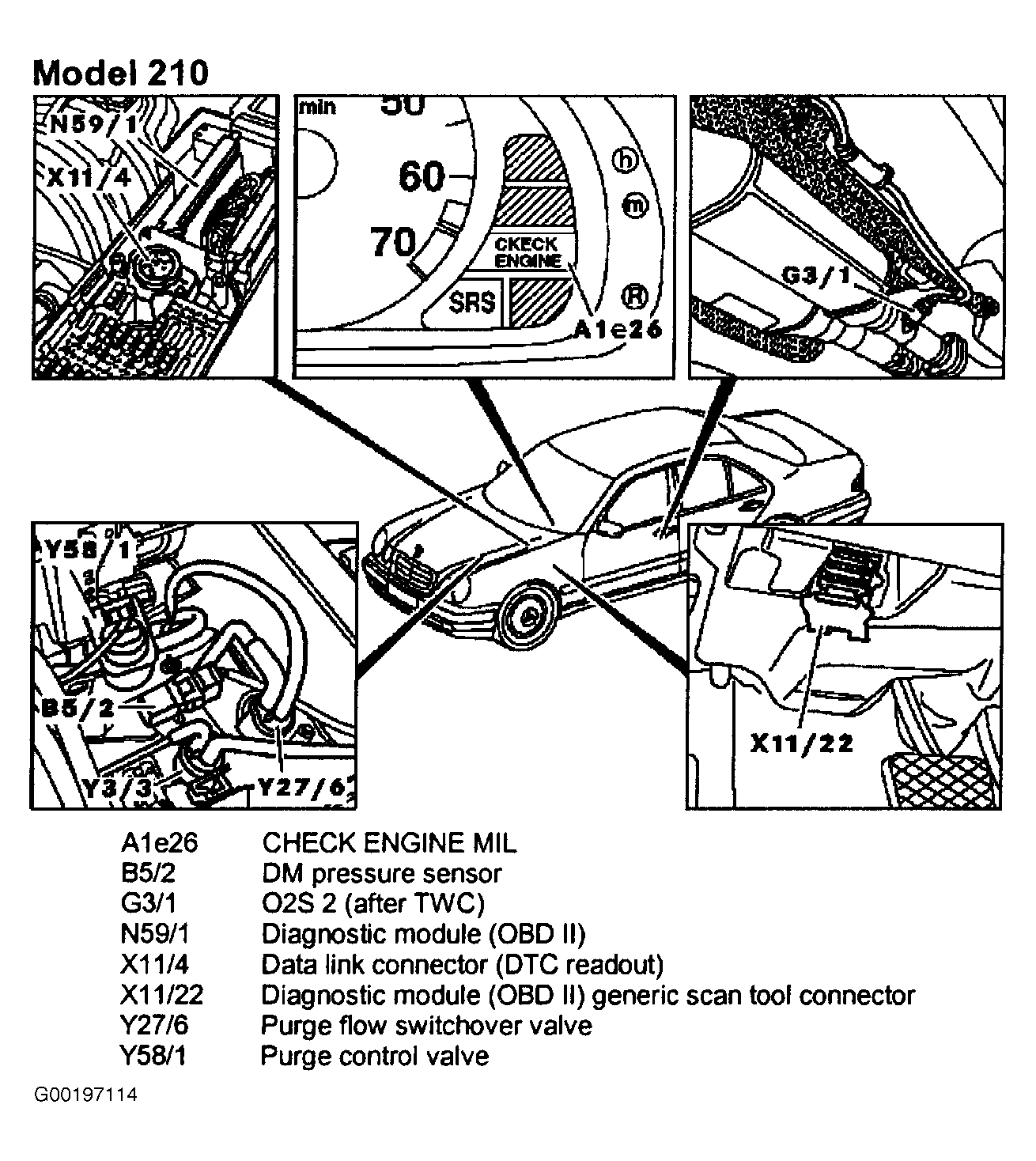

| Model 210 | Fig 4 | |
| Control Module Box (F23/1) - Model 140 (As Of Model Year 1996) | Fig 3 | |
| Data Link Connector - DTC Readout (X11/4) | ||
| Model 129 | Fig 1 | |
| Model 140 (To End Of Model Year 1995) | Fig 2 | |
| Model 210 | Fig 4 | |
| Diagnostic Module - OBD II (N59/1) | ||
| Model 129 | Fig 1 | |
| Model 140 (As Of Model Year 1996) | Fig 3 | |
| Model 140 (To End Of Model Year 1995) | Fig 2 | |
| Model 210 | Fig 4 | |
| Diagnostic Module - OBD II Generic Scan Tool Connector (X11/22) | ||
| Model 129 | Fig 1 | |
| Model 140 (To End Of Model Year 1995) | Fig 2 | |
| Model 140 (As Of Model Year 1996) | Fig 3 | |
| Model 210 | Fig 4 | |
| DM Pressure Sensor (B5/2) | ||
| Model 129 | Fig 1 | |
| Model 140 (To End Of Model Year 1995) | Fig 2 | |
| Model 140 (As Of Model Year 1996) | Fig 3 | |
| Model 210 | Fig 4 | |
| EA/CC/ISC Control Module (N4/1) | ||
| Model 129 | Fig 1 | |
| Model 140 (To End Of Model Year 1995) | Fig 2 | |
| Model 140 (As Of Model Year 1996) | Fig 3 | |
| Engine Control Module - HFM-SFI (N3/4) | ||
| Model 129 | Fig 1 | |
| Model 140 (To End Of Model Year 1995) | Fig 2 | |
| Model 140 (As Of Model Year 1996) | Fig 3 | |
| Line To Charcoal Canister (A) | ||
| Model 129 | Fig 1 | |
| Model 140 (To End Of Model Year 1995) | Fig 2 | |
| Model 140 (As Of Model Year 1996) | Fig 3 | |
| Line To Engine (B) | ||
| Model 129 | Fig 1 | |
| Model 140 (To End Of Model Year 1995) | Fig 2 | |
| Model 140 (As Of Model Year 1996) | Fig 4 | |
| O2S 2 - After TWC (G3/1) | ||
| Model 129 | Fig 1 | |
| Model 140 (To End Of Model Year 1995) | Fig 2 | |
| Model 140 (As Of Model Year 1996) | Fig 3 | |
| Model 210 | Fig 4 | |
| O2S 2 - After TWC - Heater Relay Module (K35) - Model 129 | Fig 1 | |
| Purge Control Valve (Y58/1) | ||
| Model 129 | Fig 1 | |
| Model 140 (To End Of Model Year 1995) | Fig 2 | |
| Model 140 (As Of Model Year 1996) | Fig 3 | |
| Model 210 | Fig 4 | |
| Purge Flow Switchover Valve (Y27/6) | ||
| Model 129 | Fig 1 | |
| Model 140 (To End Of Model Year 1995) | Fig 2 | |
| Model 140 (As Of Model Year 1996) | Fig 3 | |
| Model 210 | Fig 4 | |

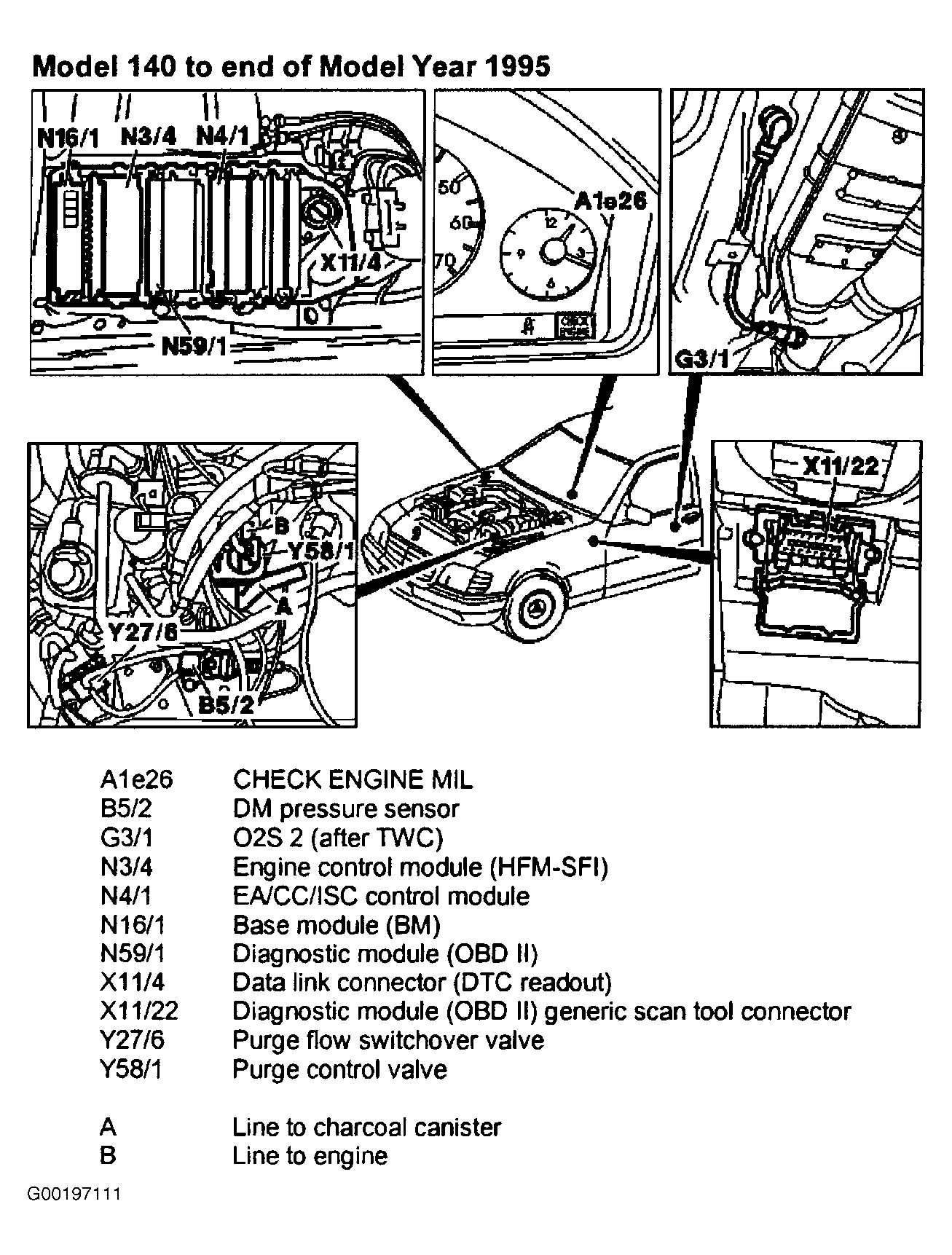

Fig 2: Electrical System Tests Component Locations - Section 21 (Model 140 - To End Of Model Year 1995)
