Vacuum Diagrams: Introduction
This article contains underhood views or schematics of vacuum hose routing. Use these vacuum diagrams during the visual inspection. This will assist in identifying improperly routed vacuum hoses, which cause driveability and/or computer-indicated malfunctions.
VACUUM DIAGRAM APPLICATION
| Model | Engine | See Fig. | ||
|---|---|---|---|---|
| C230 Kompressor | 111.981 | (1) | ||
| C240 | 112.912 | Fig 1 | ||
| C320 | 112.946 | Fig 1 | ||
| C32 AMG | 112.961 | (1) | ||
| CL500 | 113.960 | Fig 1 | ||
| CL55 AMG | 113.982 | (1) | ||
| CL600 | 137.970 | (1) | ||
| CLK320 | 112.940 | Fig 1 | ||
| CLK430 | 113.943 | Fig 1 | ||
| CLK55 AMG | 113.984 | (1) | ||
| E320 | 112.941 | Fig 1 | ||
| E430 | 113.940 | Fig 1 | ||
| E55 AMG | 113.980 | (1) | ||
| G500 | 113.962 | (1) | ||
| ML320 | 112.942 | Fig 1 | ||
| ML500 | 113.965 | Fig 1 | ||
| ML55 AMG | 113.981 | (1) | ||
| S430 | 113.941 | Fig 1 | ||
| S500 | 113.960 | Fig 1 | ||
| S55 AMG | 113.982 | (1) | ||
| S600 | 137.970 | (1) | ||
| SL500 | 113.961 | Fig 1 | ||

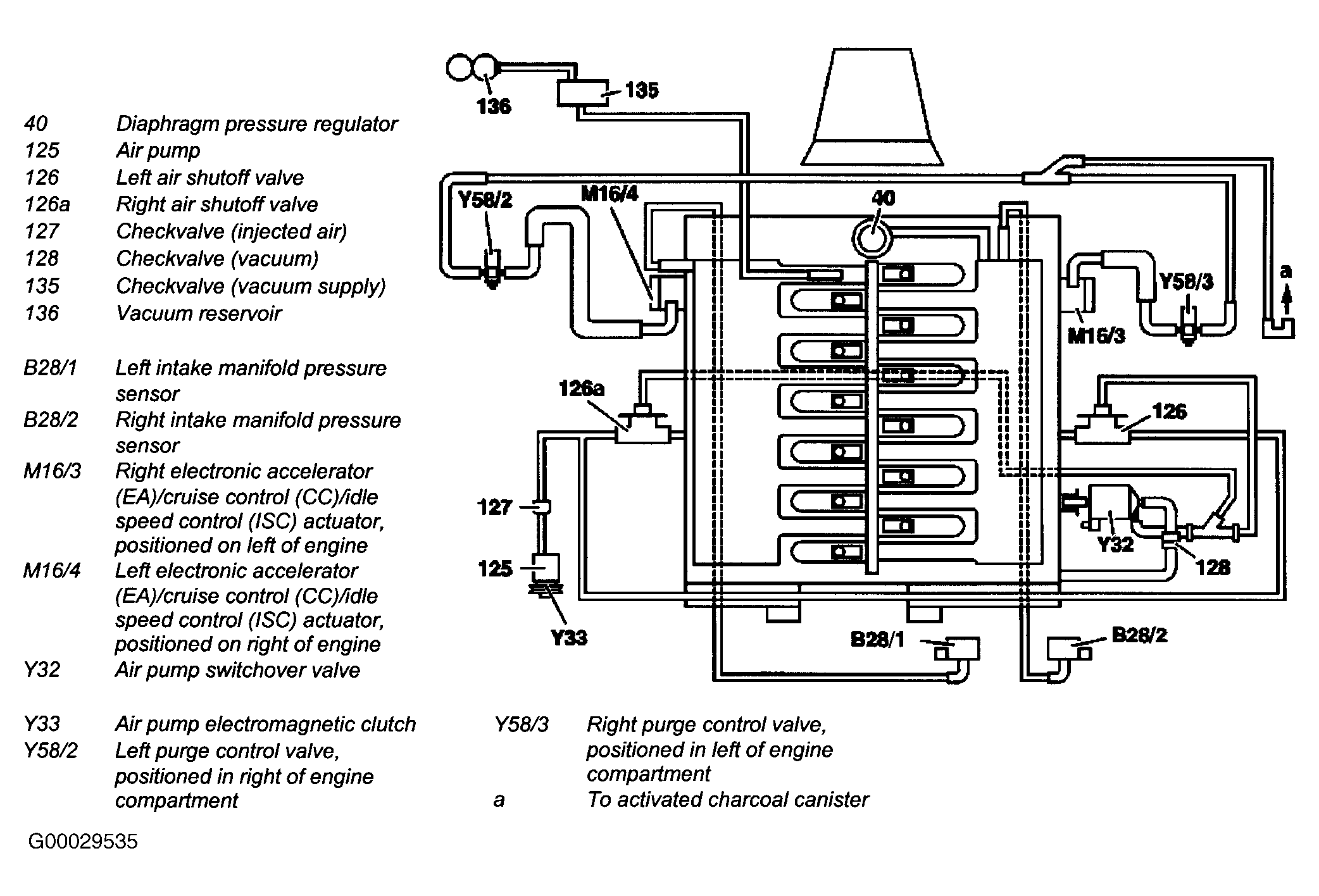

| SL600 | 120.983 | Fig 2 | ||
| SLK230 Kompressor | 111.983 | (1) | ||
| SLK320 | 112.947 | Fig 1 | ||
| SLK32 AMG | 112.960 | (1) | ||
|
||||
