Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

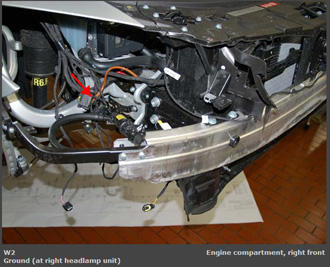

Fig 1: Right Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

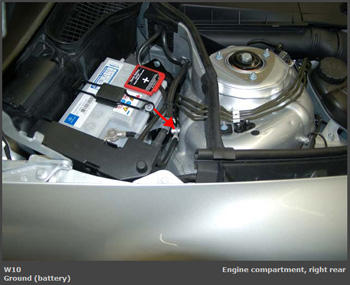

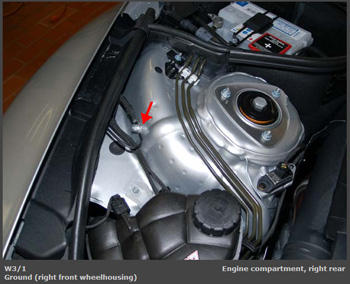

Fig 2: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

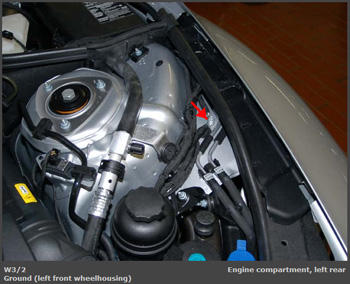

Fig 3: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

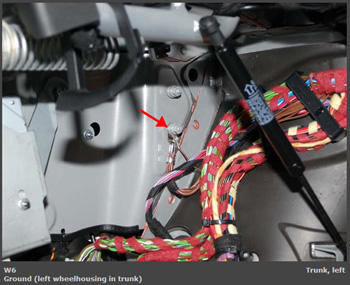

Fig 4: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

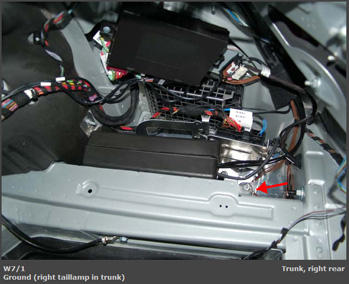

Fig 5: Right Rear Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

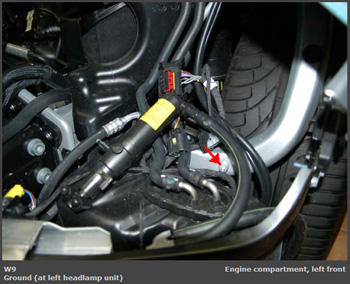

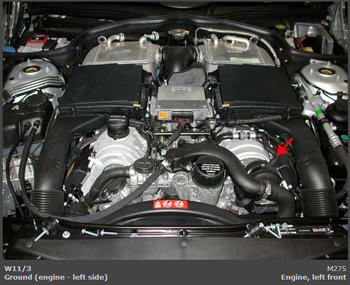

Fig 6: Left Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 7: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 8: Top Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

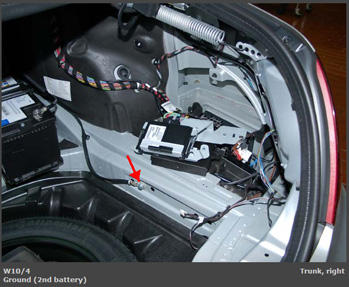

Fig 9: Right Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 10: Top Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 11: Top Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

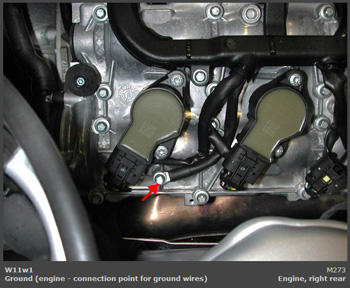

Fig 12: Right Rear Of Engine (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

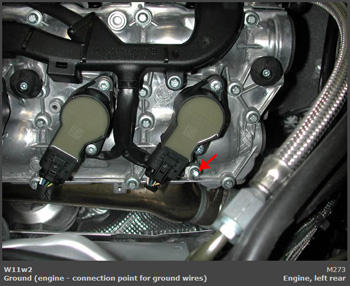

Fig 13: Left Rear Of Engine (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

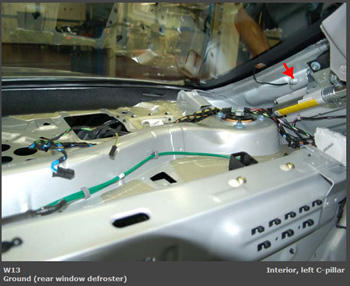

Fig 14: Left "C" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

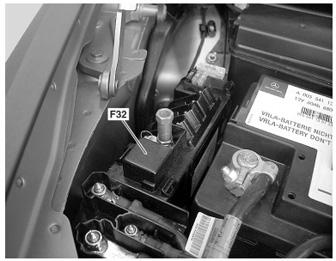

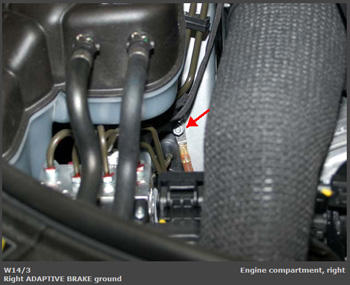

Fig 15: Right Side Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

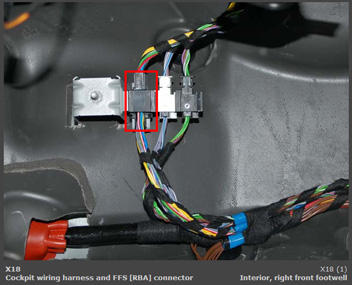

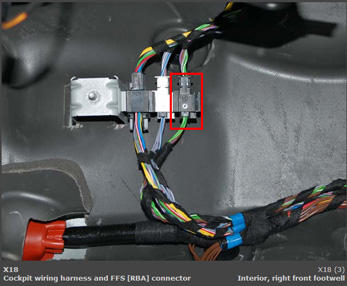

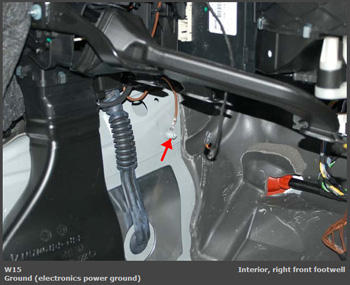

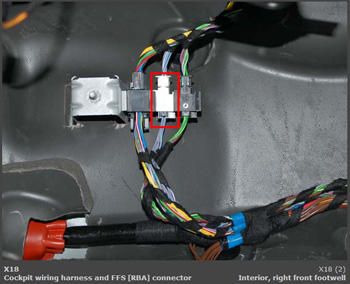

Fig 16: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

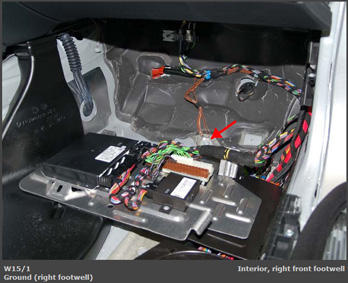

Fig 17: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 18: Top Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

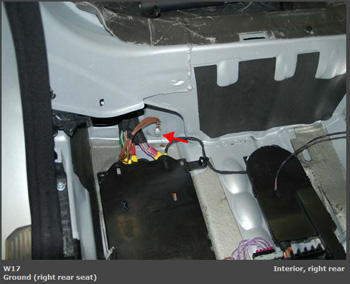

Fig 19: Right Rear Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

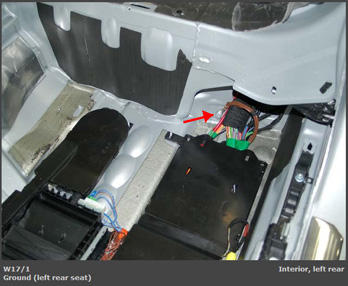

Fig 20: Left Rear Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 21: Under Left Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

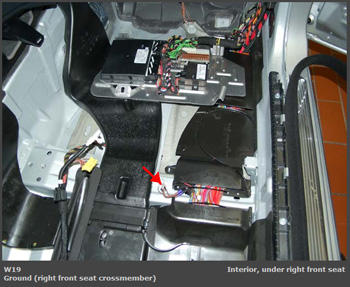

Fig 22: Under Right Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

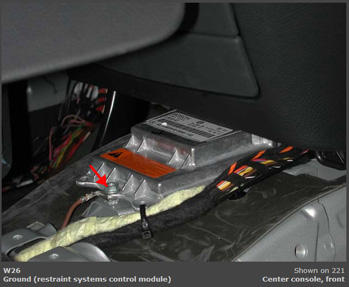

Fig 23: Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

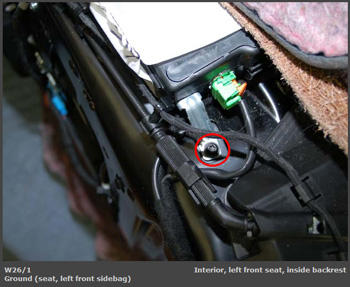

Fig 24: Left Front Seatback
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

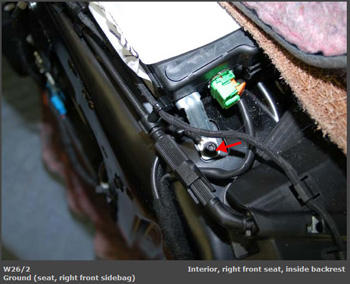

Fig 25: Right Front Seatback
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

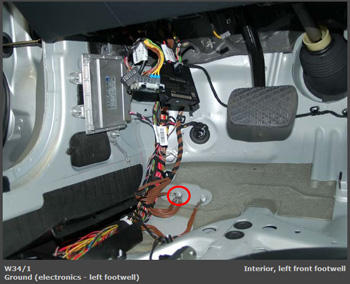

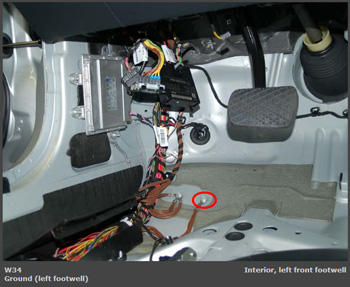

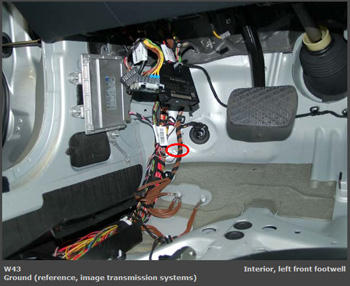

Fig 26: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 27: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 28: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

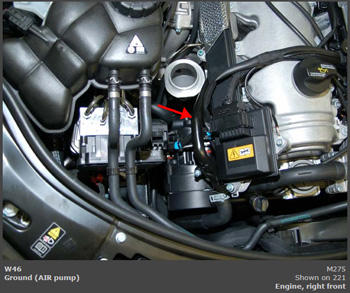

Fig 29: Right Front Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

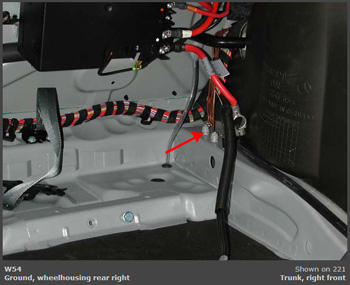

Fig 30: Right Front Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

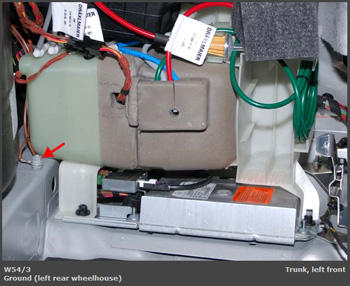

Fig 31: Left Front Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 32: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 33: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 34: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

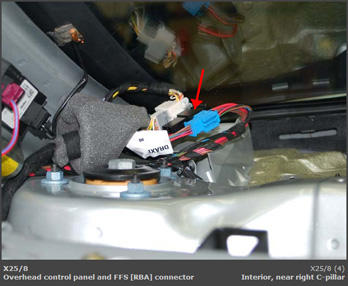

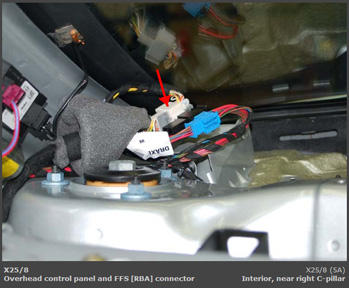

Fig 35: Right "C" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 36: Right "C" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 37: Right "C" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

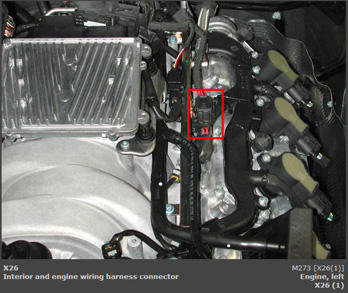

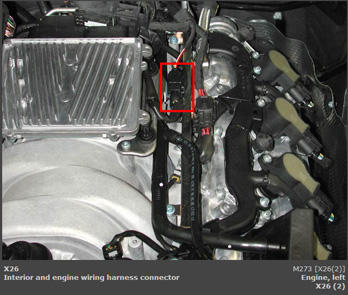

Fig 38: Left Side Of Engine (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 39: Left Side Of Engine (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

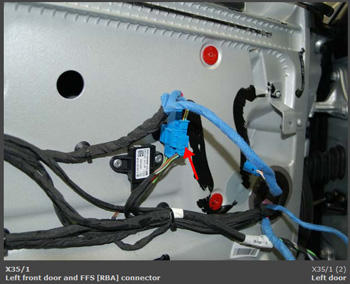

Fig 40: Left Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 41: Left Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

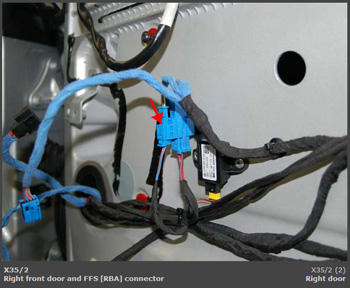

Fig 42: Right Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

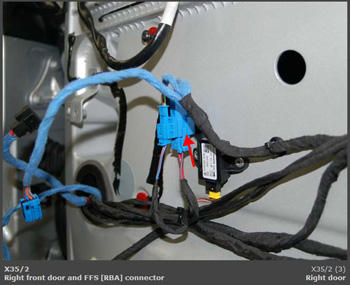

Fig 43: Right Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

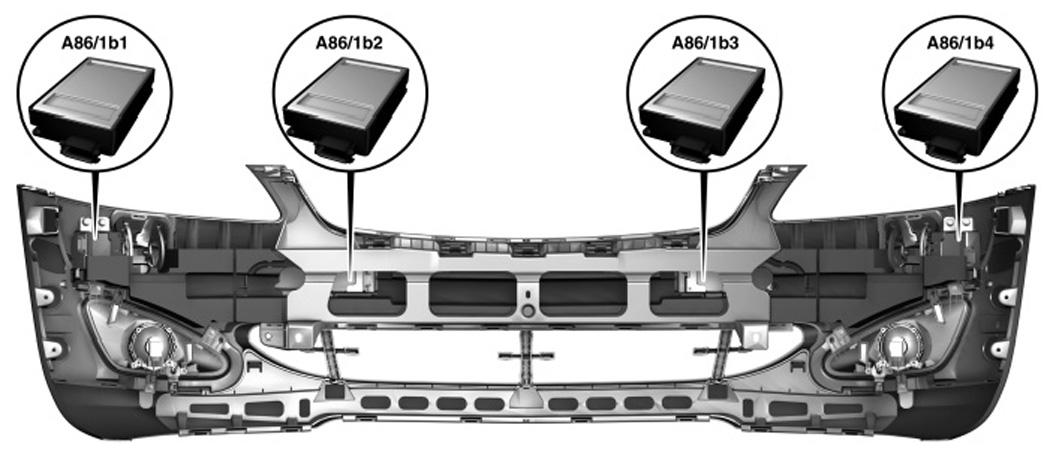

Fig 44: Front Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

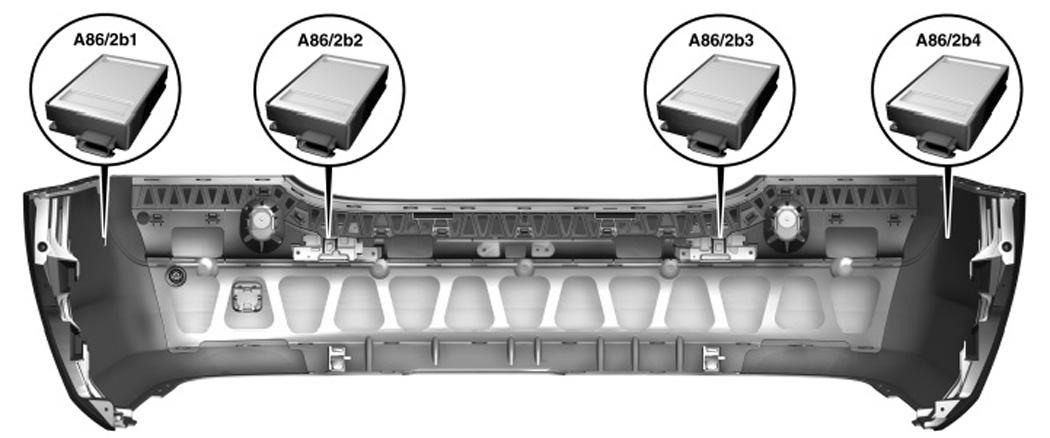

Fig 45: Rear Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

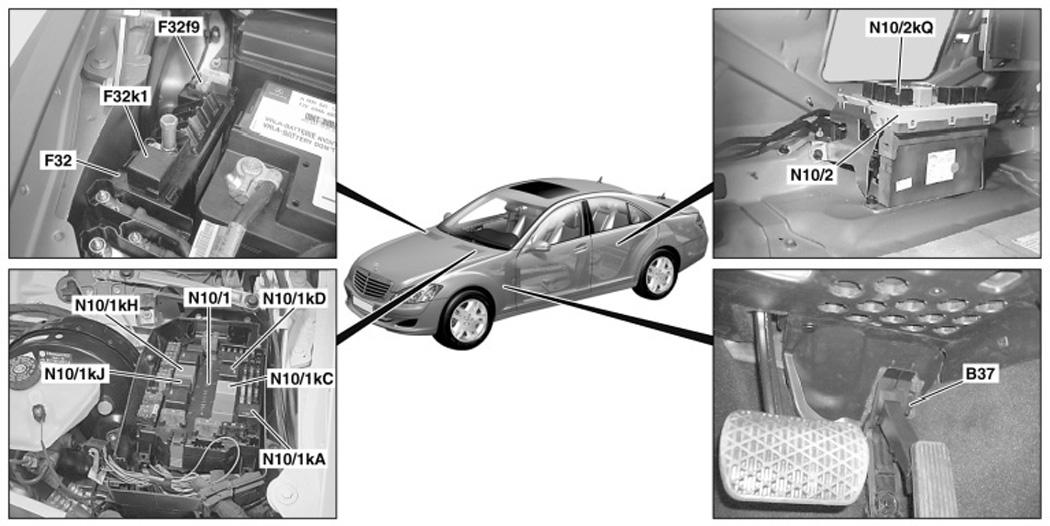

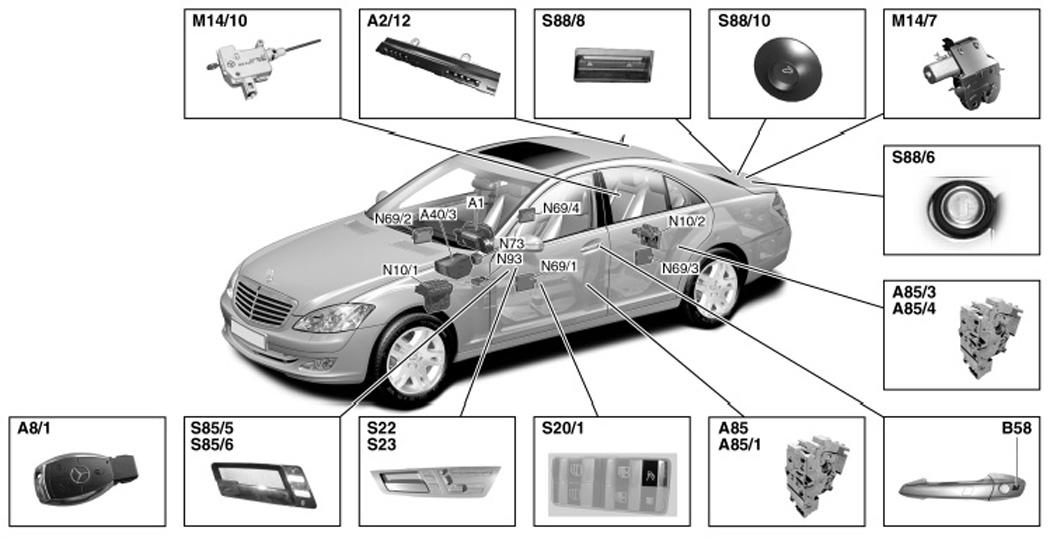

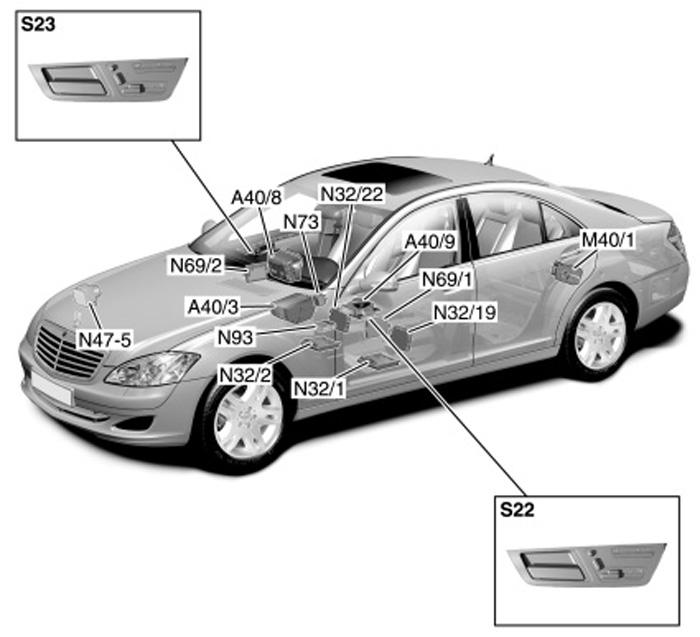

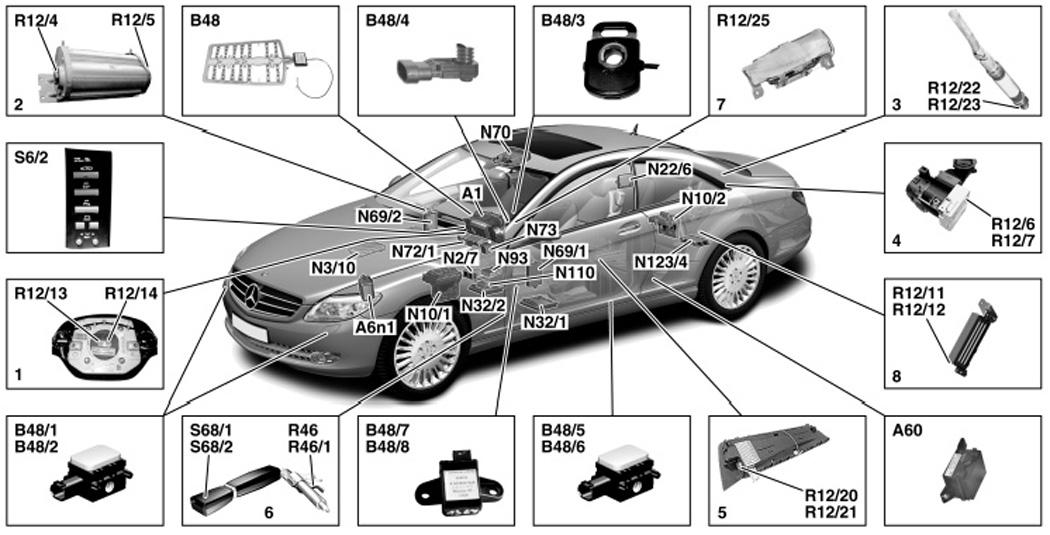

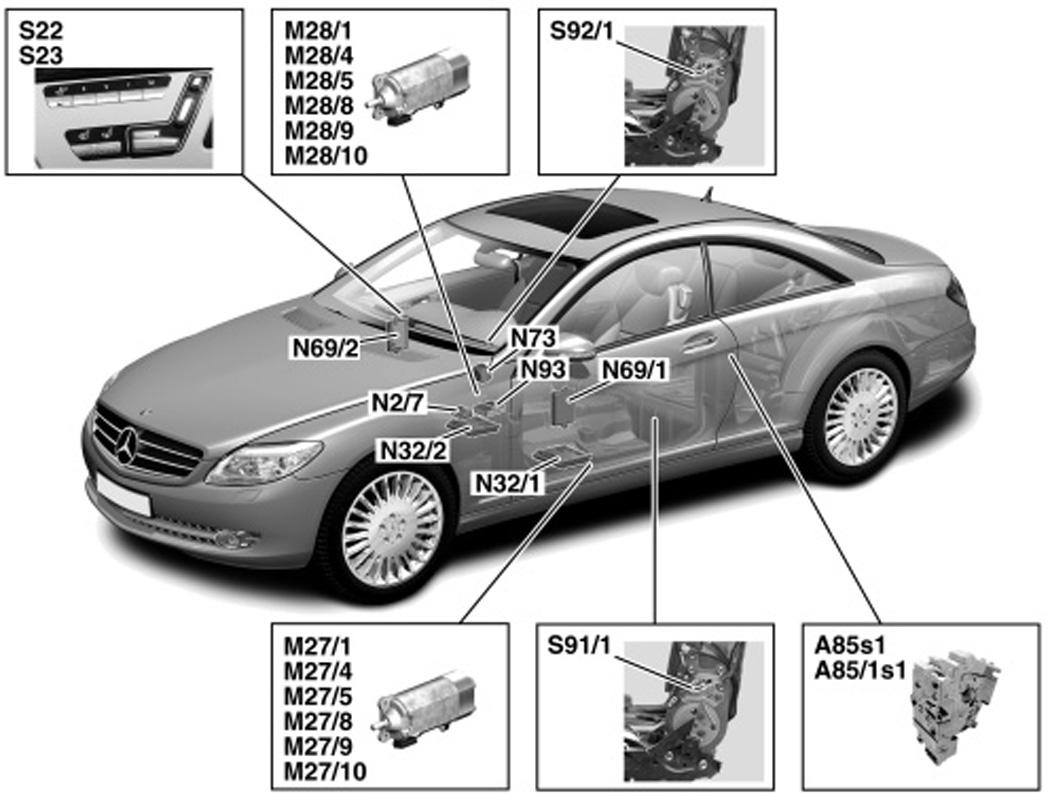

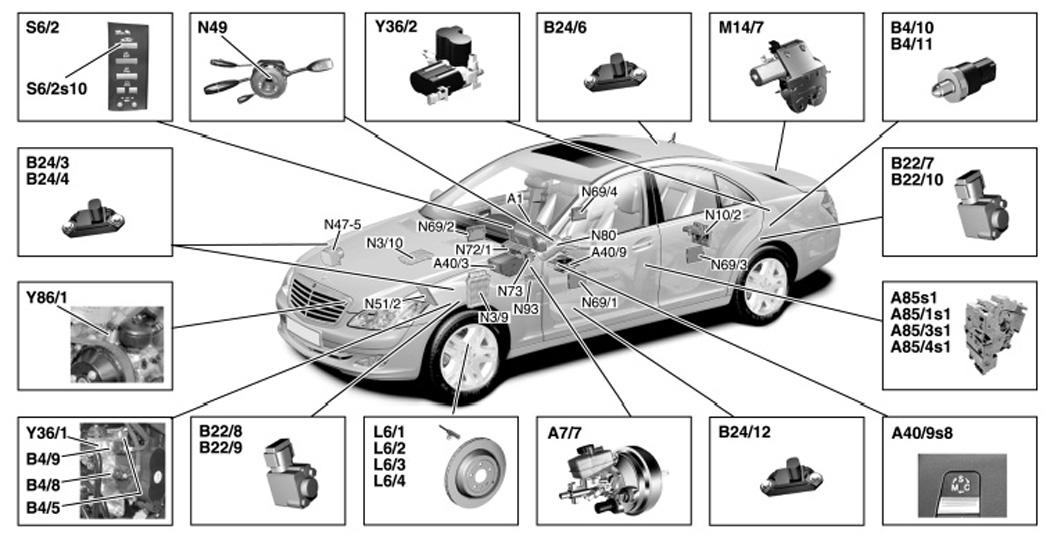

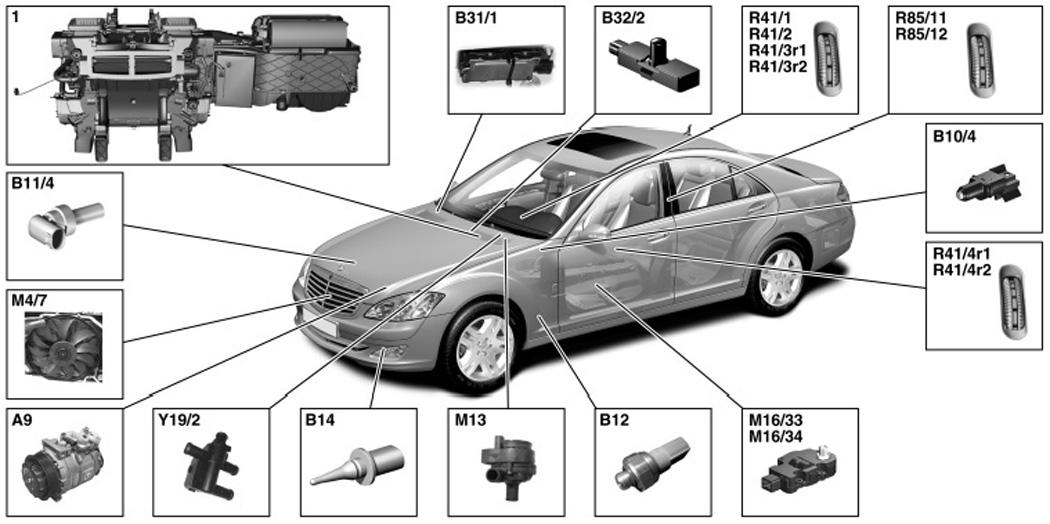

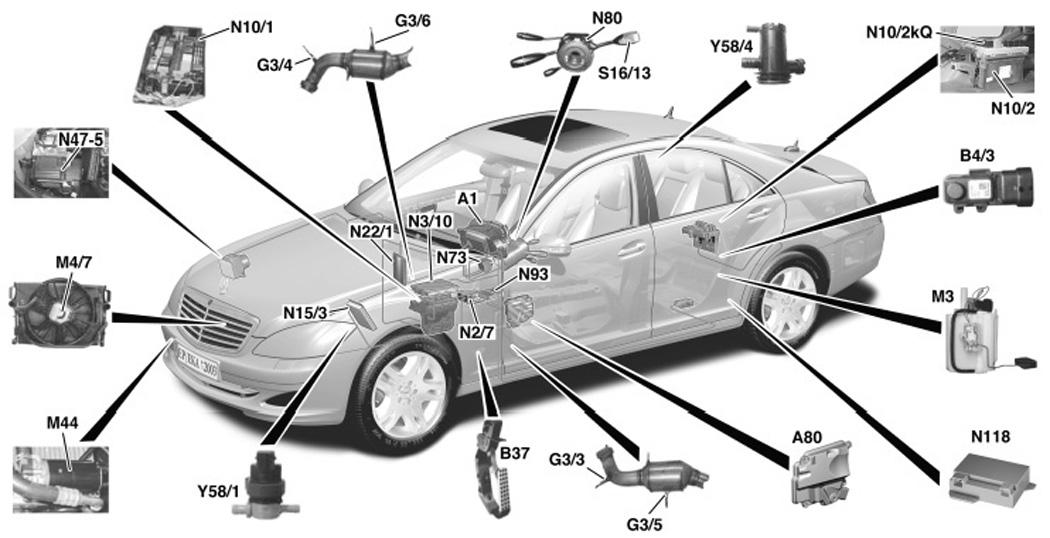

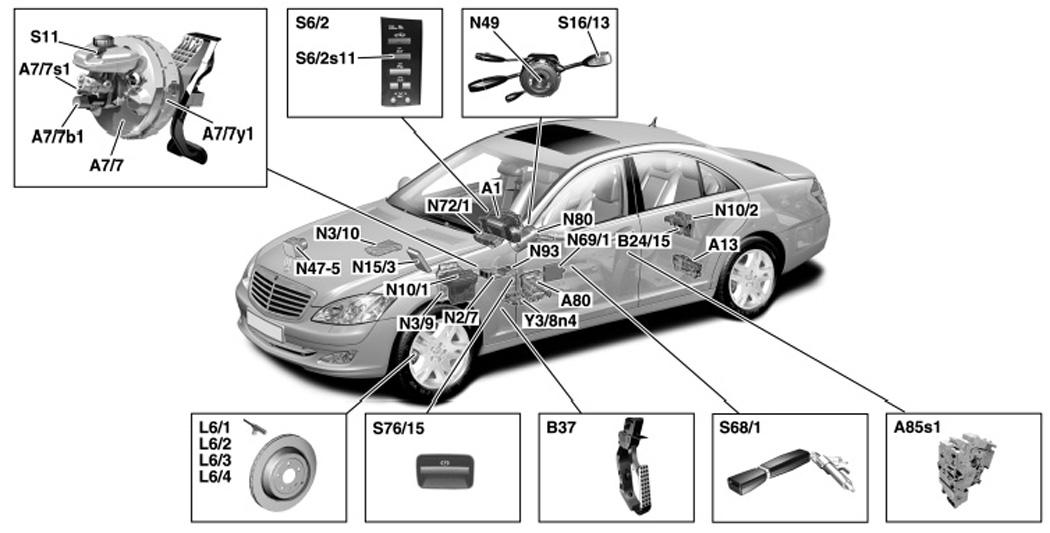

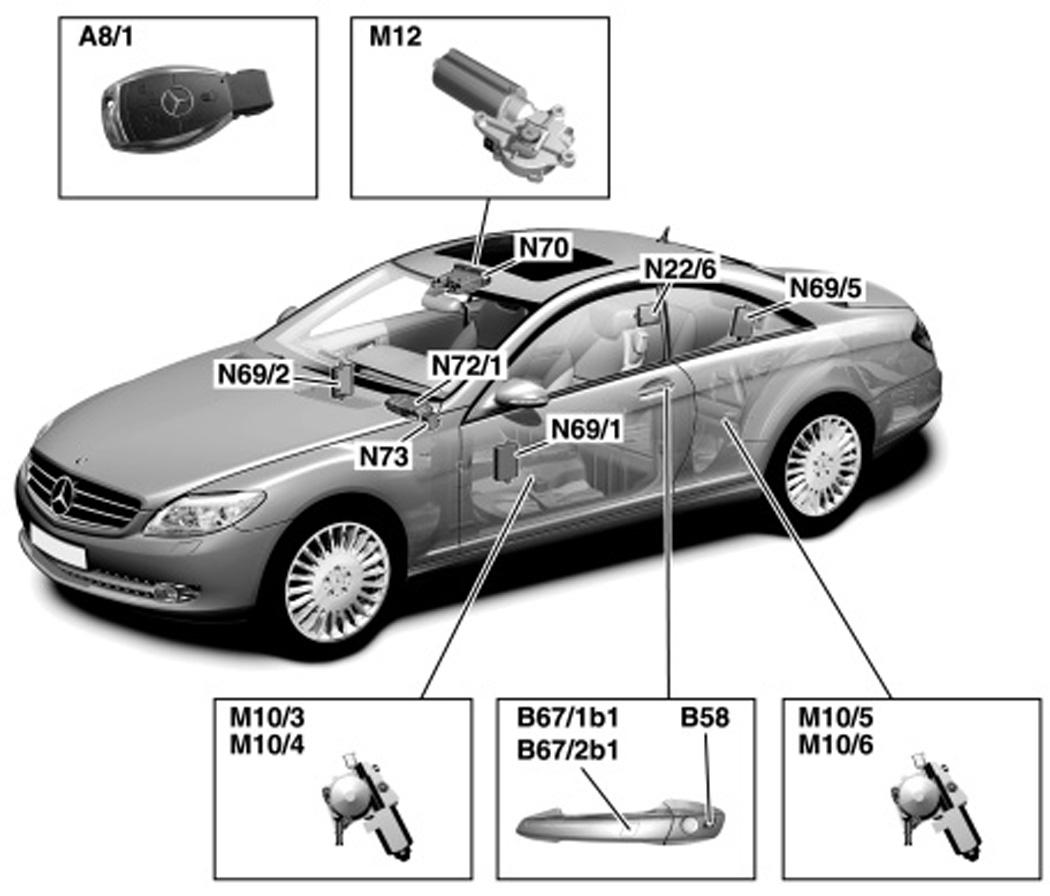

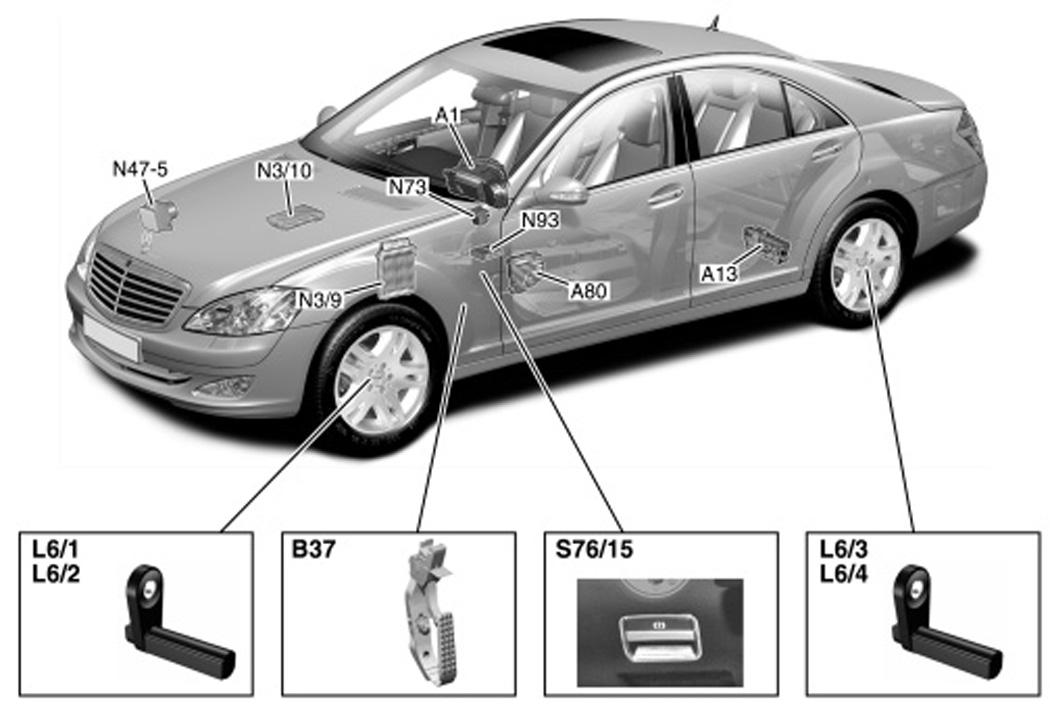

Fig 46: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

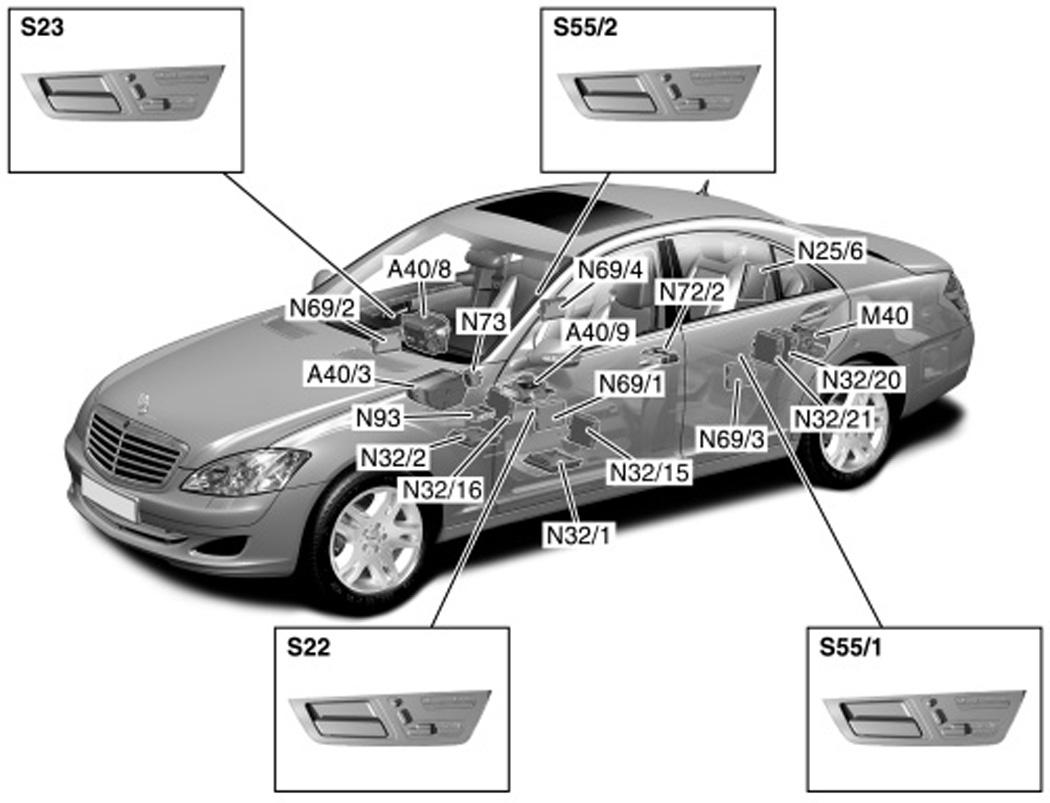

Fig 47: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 48: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 49: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 50: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

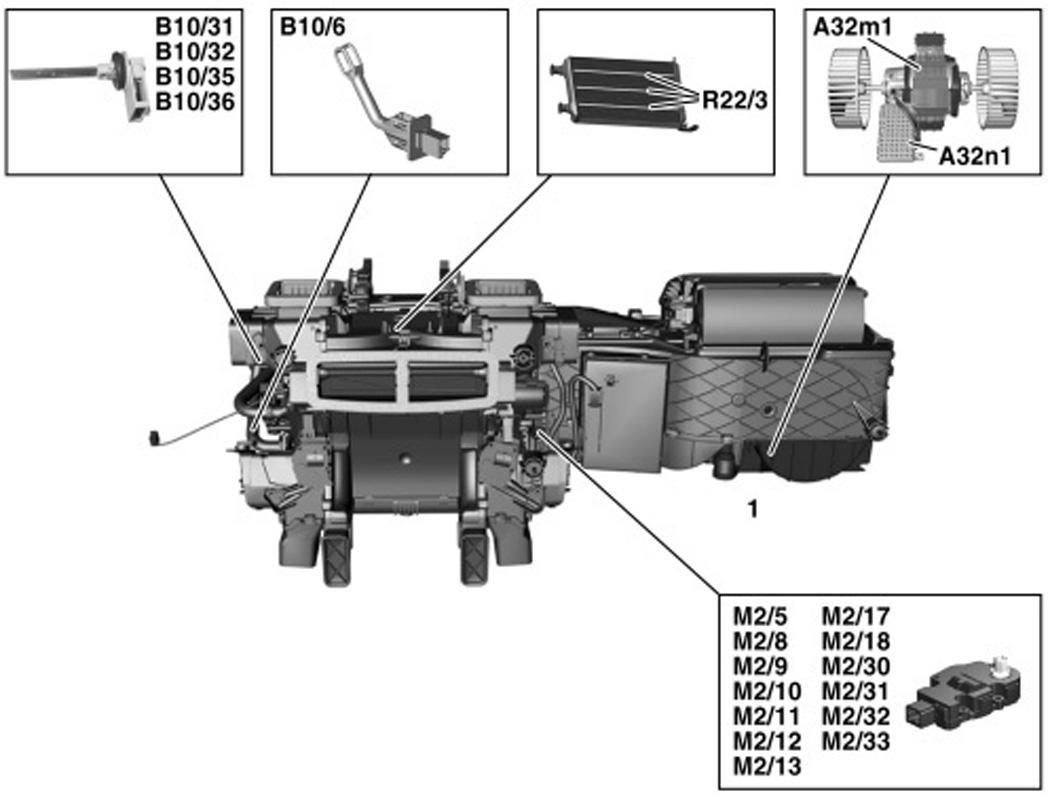

Fig 51: HVAC Unit
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 52: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 53: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 54: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 55: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

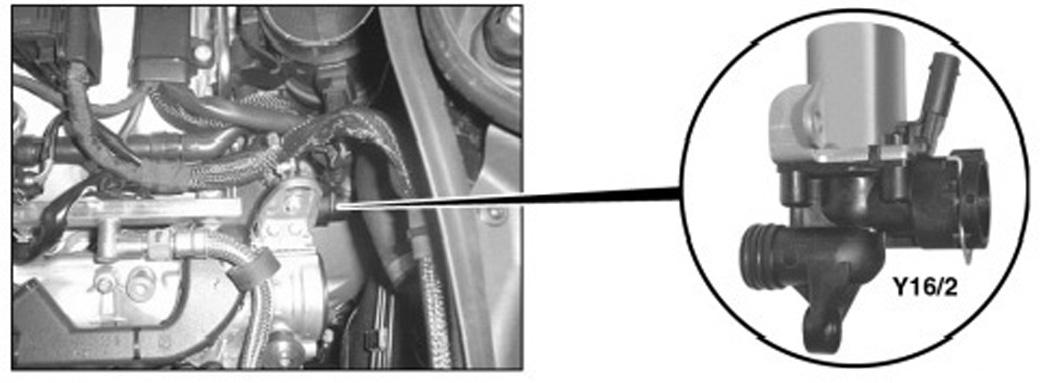

Fig 56: Right Side Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

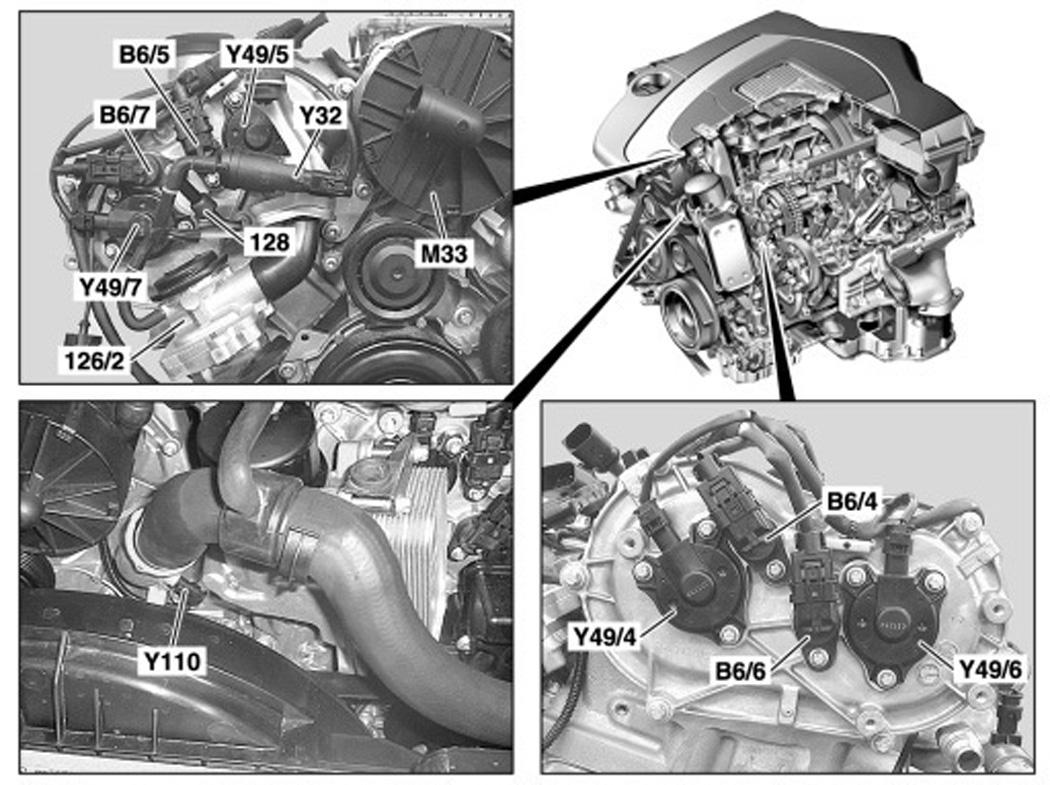

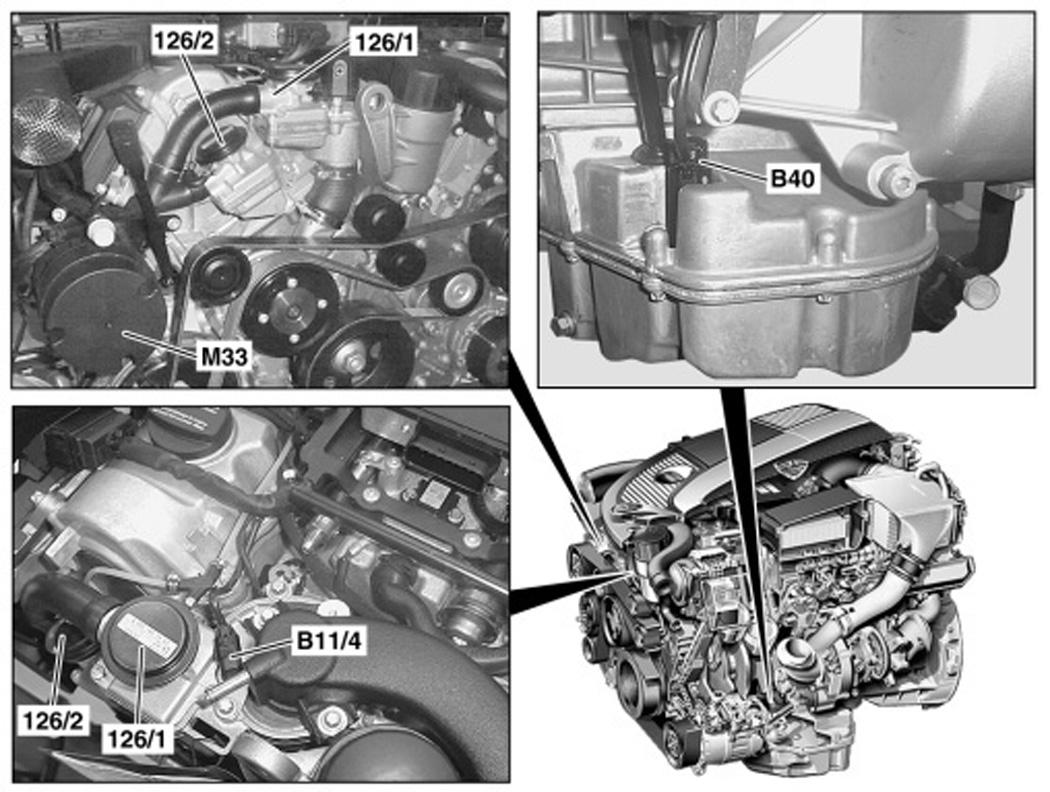

Fig 57: Front Of Engine (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

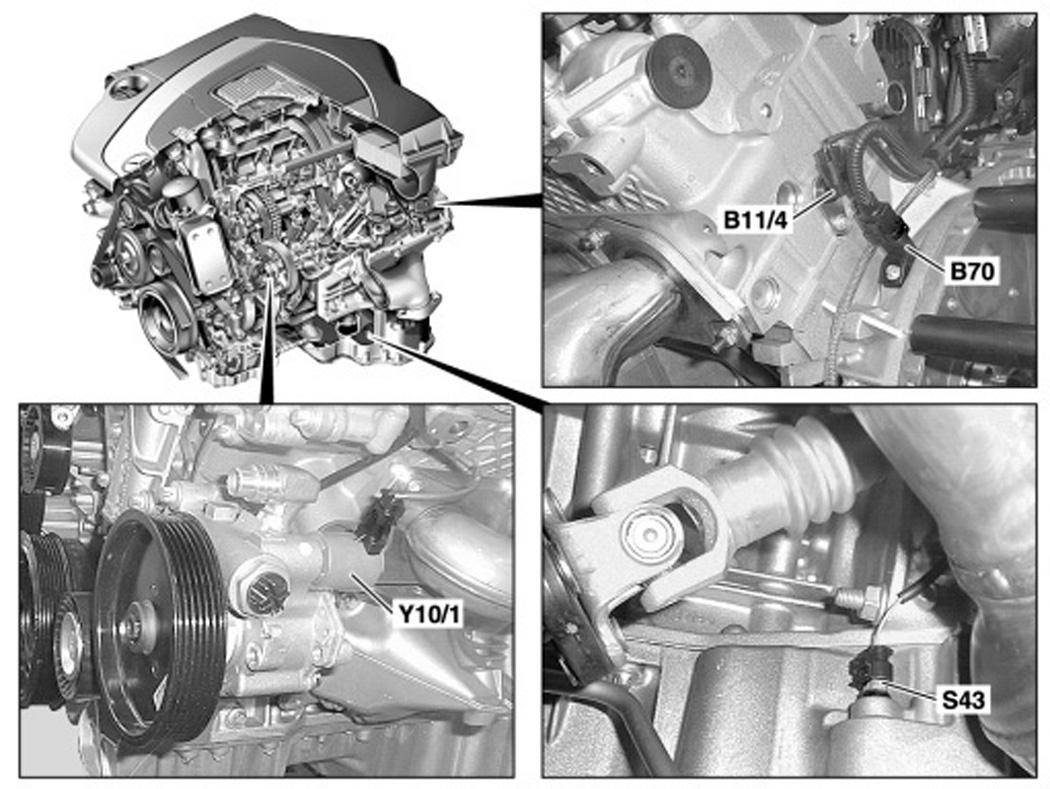

Fig 58: Left Side Of Engine (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

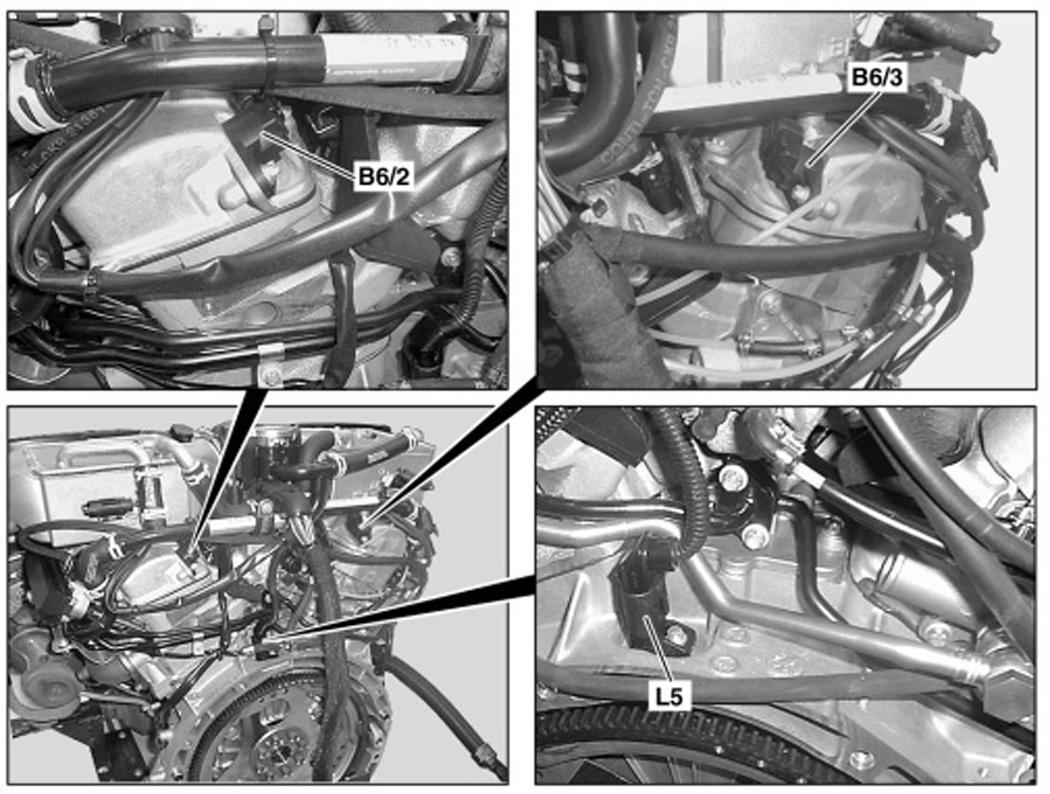

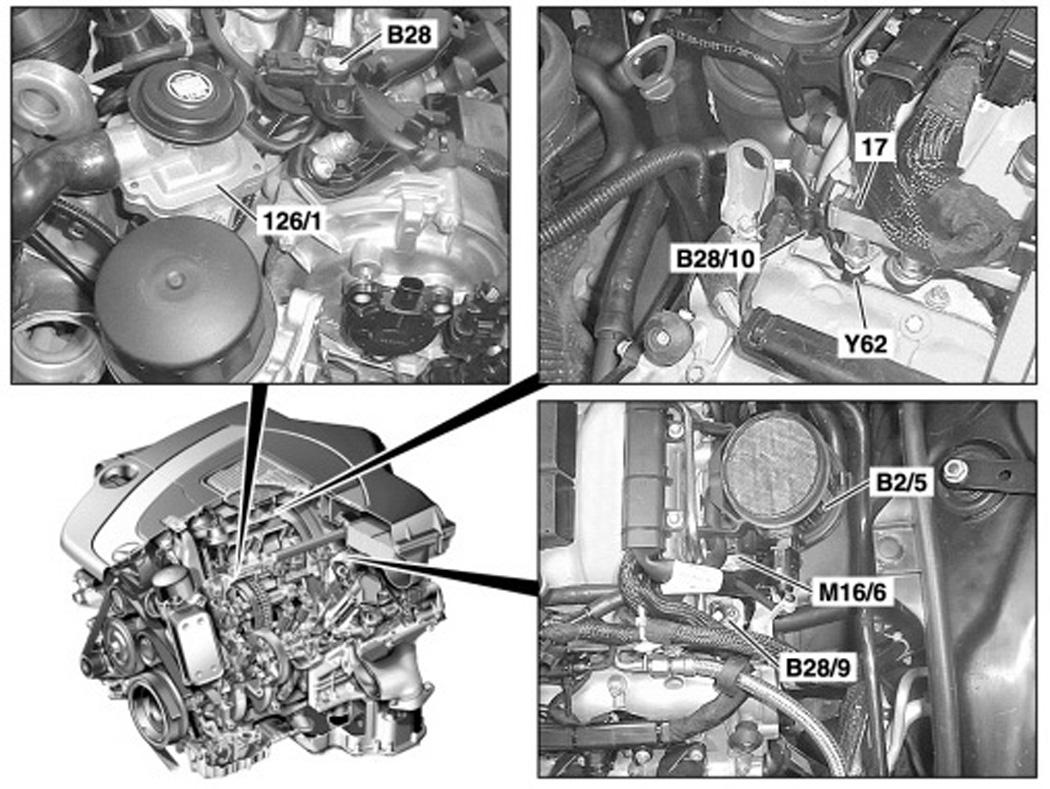

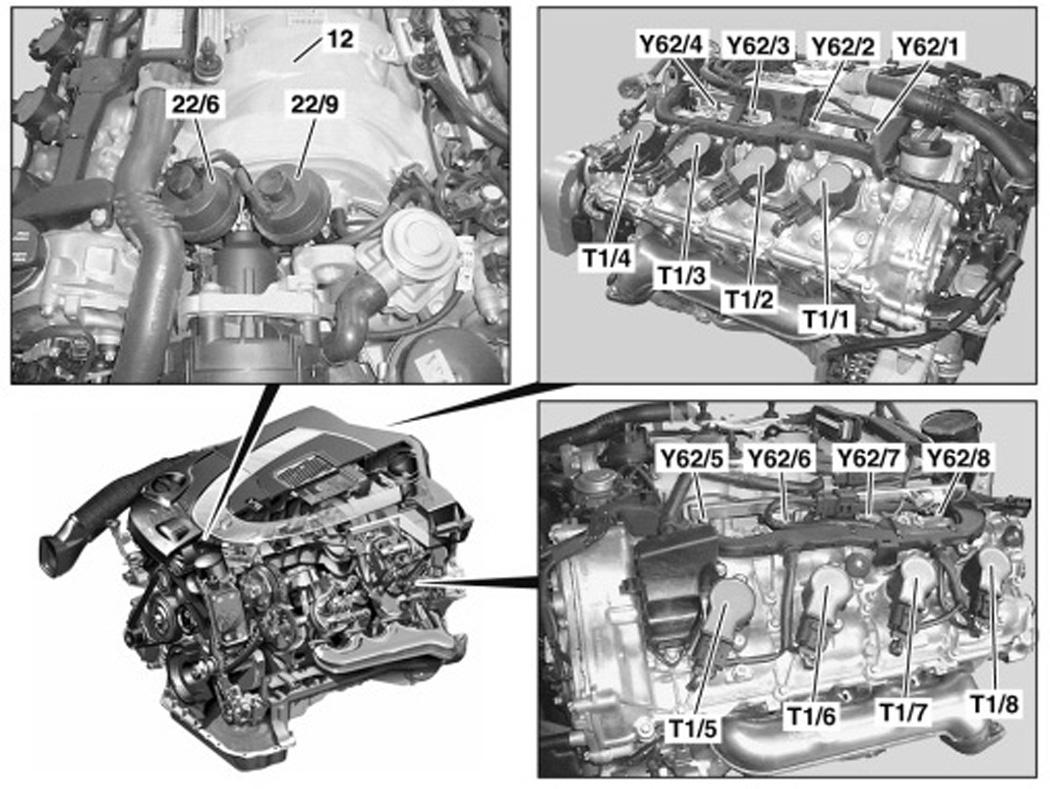

Fig 59: Top & Left Side Of Engine (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 60: Top & Left Side Of Engine (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 61: Top & Left Side Of Engine (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

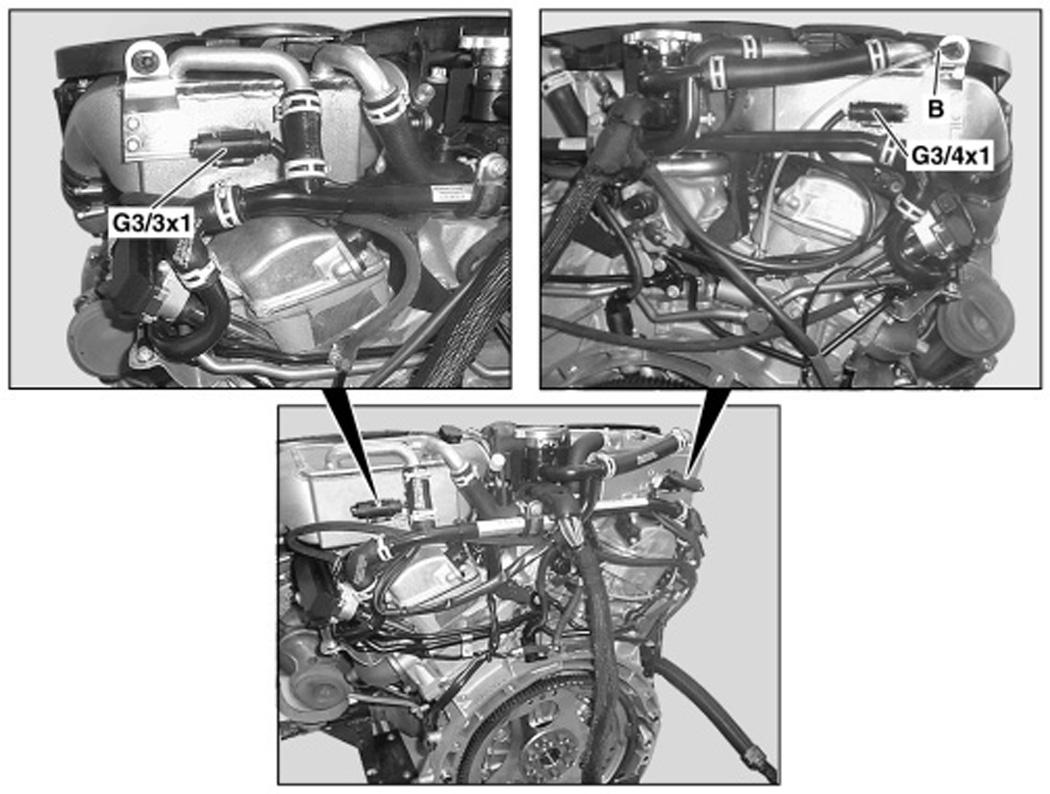

Fig 62: Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 63: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

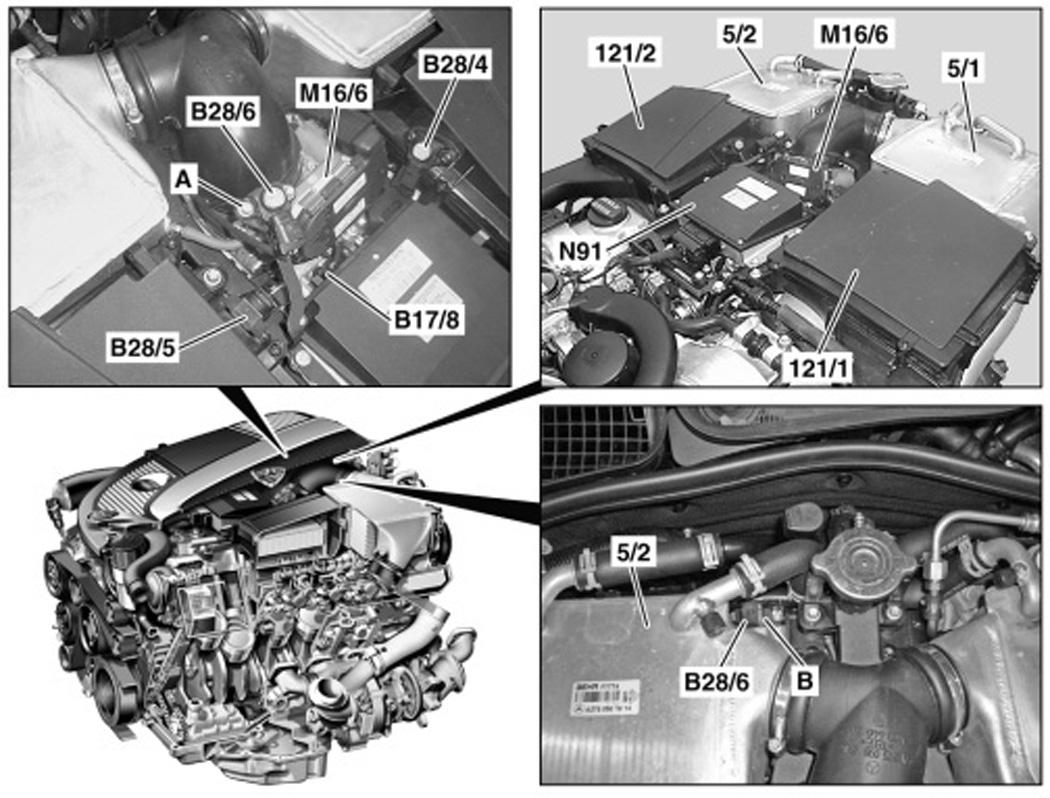

Fig 64: Top Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 65: Top & Left Side Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 66: Rear Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 67: Top Front Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

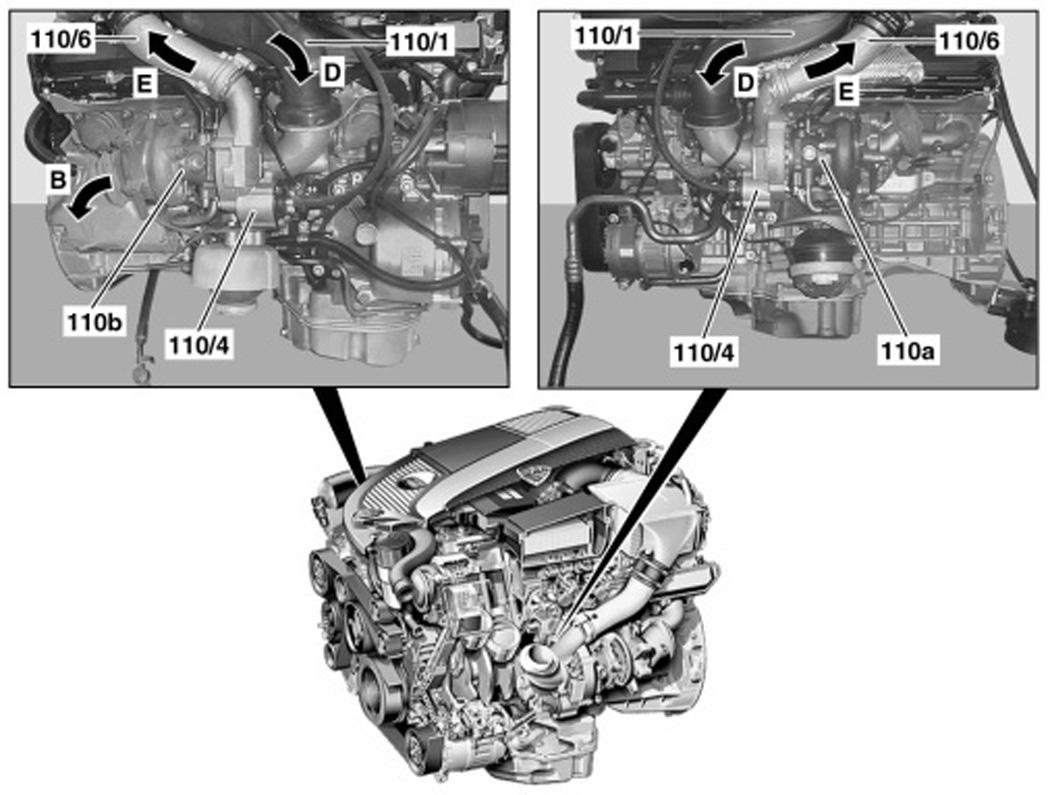

Fig 68: Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 69: Rear Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

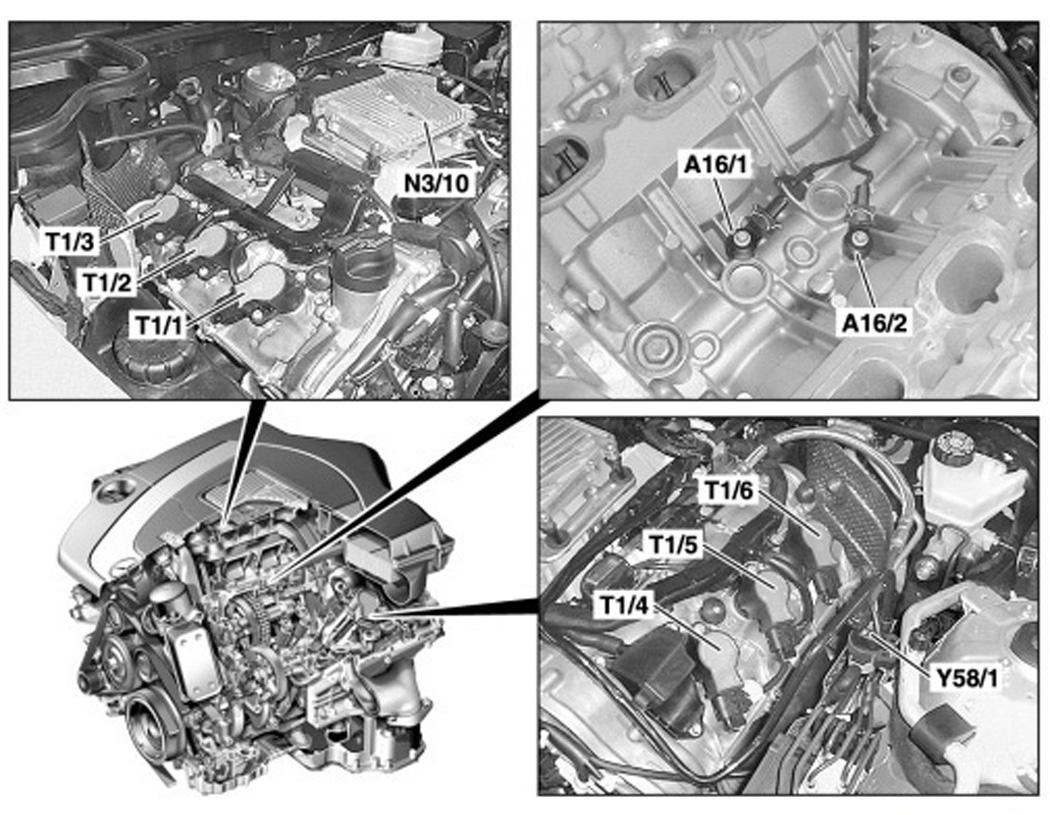

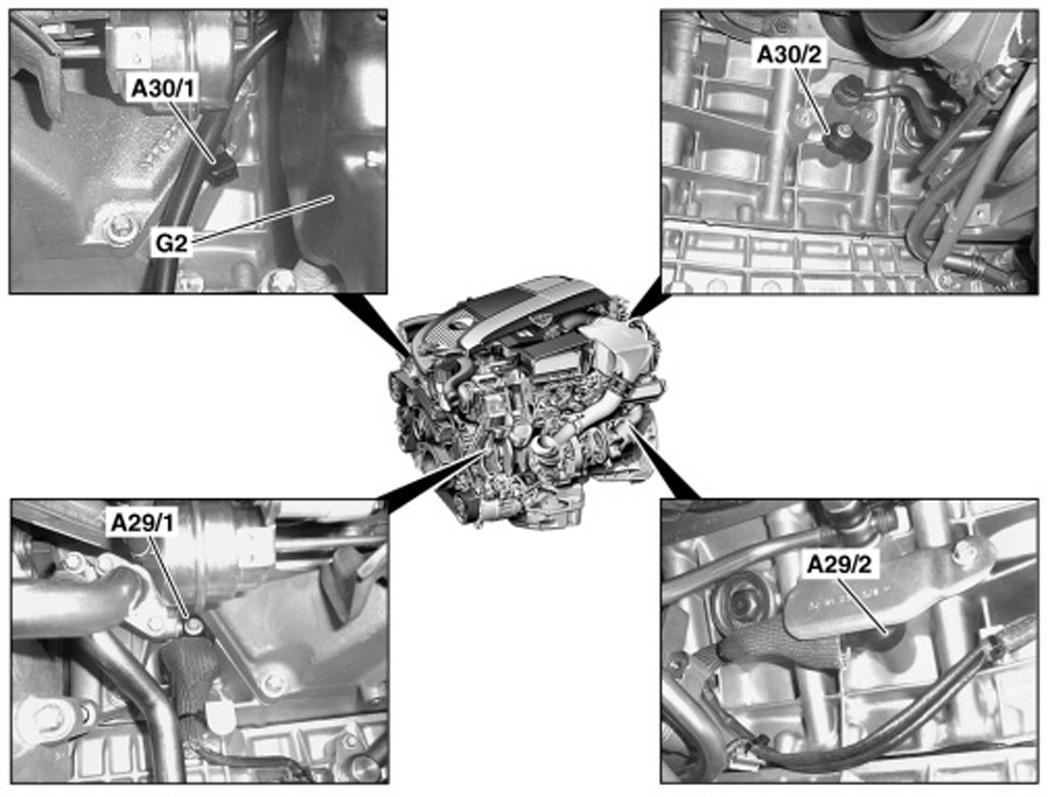

Fig 70: Left/Right Sides Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

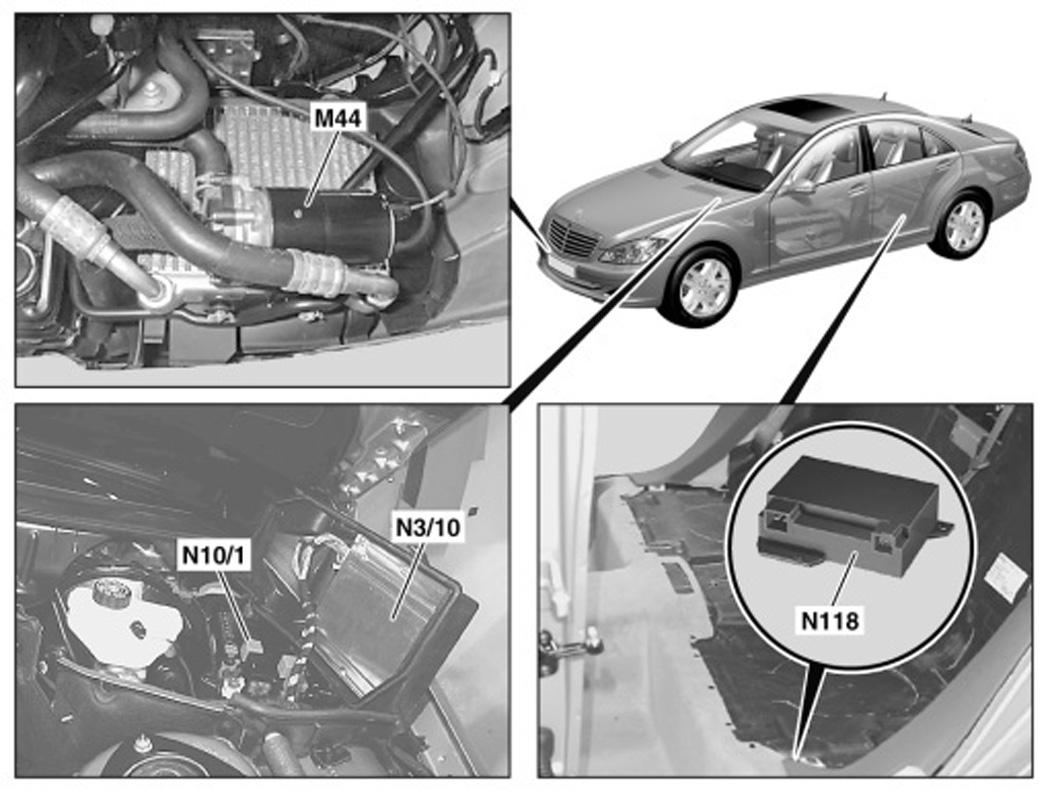

Fig 71: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 72: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 73: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

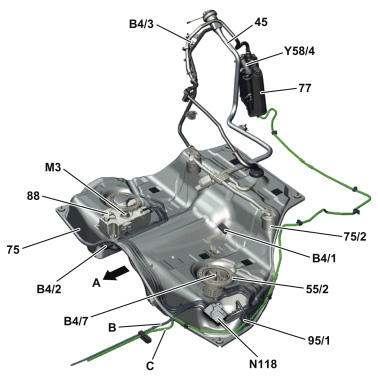

Fig 74: Fuel Tank Assembly
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

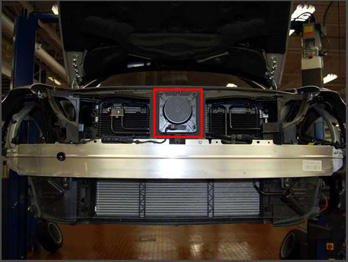

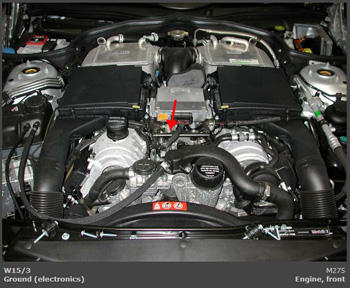

Fig 75: Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
