Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.
Fig 1: Left Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 2: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 3: Behind Right Side Of Front Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 4: Top Of Engine (M272)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 5: Top Of Engine (M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 6: Left Side Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 7: Left "B" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 8: Right "B" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 9: Wheels
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 10: Steering Wheel
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 11: Under Right Front Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 12: Right Side Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 13: Top Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 14: Fuel Tank
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 15: Top Rear Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 16: Top Front Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 17: Right Front Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 18: Under Front Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 19: Top Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 20: Top Left Front Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 21: Left Front Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 22: Right Front Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 23: Left Front Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 24: Left Front Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 25: Right Front Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 26: Under Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 27: Left Rear Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 28: Under Left Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 29: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 30: Rear Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 31: Top Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 32: Left Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 33: Rear Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 34: Right Front Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 35: Under Left Rear Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 36: Left Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 37: Right Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 38: Right Rear Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 39: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 40: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 41: Right Side Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 42: Under Right Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 43: Right Rear Of Roof
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 44: Behind Instrument Cluster
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 45: Top Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 46: Top Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 47: Top Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 48: Rear Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 49: Rear Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 50: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 51: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 52: Bottom Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 53: Left Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 54: Right Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 55: Left Front Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 56: Under Center Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 57: Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 58: Top Rear Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

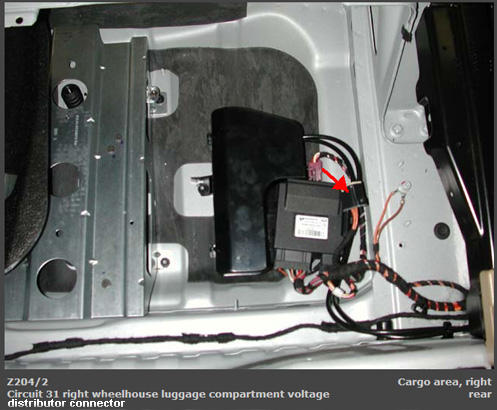

Fig 59: Right Rear Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 60: Load Compartment Fuse & Relay Box
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 61: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 62: Right Side Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

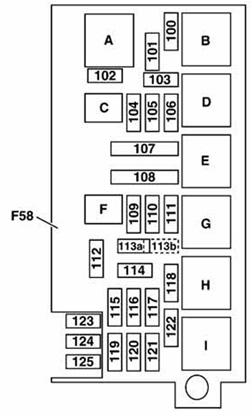

Fig 63: Engine Compartment Fuse & Relay Box
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 64: Under Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 65: Under Vehicle, Near Left Side Of Transmission
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 66: Under Vehicle, Near Right Side Of Transmission
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 67: Under Vehicle, Near Left Side Of Transmission
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 68: Under Vehicle, Near Right Side Of Transmission
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 69: HVAC Unit
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 70: Left Side Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 71: Fuel Tank
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 72: Front Center Of Roof
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 73: Left Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 74: Engine (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 75: Left Side Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 76: Steering Column
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 77: Left Side Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 78: Left Rear Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 79: Under Front Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 80: Right Rear Floor Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 81: Top Center Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 82: Under Rear Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 83: Under Front Passenger's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 84: Under Front Passenger's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 85: Right Rear Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 86: Top Front Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 87: Under Left Seat Of 2nd Seat Row
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 88: Under Left Seat Of 2nd Seat Row
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 89: Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 90: Under Right Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 91: Steering Column
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 92: Under Left Seat Of 2nd Seat Row
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 93: Under Driver's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 94: Under 2nd Row Seats
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 95: Top Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 96: Top Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 97: Top Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 98: Top Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 99: Top Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 100: Rear Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 101: Top Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 102: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 103: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 104: Top Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 105: Top Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 106: Left Rear Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 107: Top Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 108: Left Rear Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 109: Left Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 110: Left Rear Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 111: Right Rear Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 112: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 113: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 114: Top Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 115: Right Front Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 116: Right Side Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 117: Top Front Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 118: Left Front Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 119: Right Front Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 120: Left Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 121: Right Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 122: Left Rear Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 123: Top Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 124: Left Side Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 125: Left Rear Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 126: Right Rear Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 127: Right Side Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 128: Right Side Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 129: Left Side Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 130: Right Side Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 131: Rear Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 132: Rear Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 133: Rear Of Engine (M272)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 134: Rear Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 135: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 136: Under 2nd Row Seats
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 137: Right Rear Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 138: Left Rear Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 139: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 140: Right Front Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 141: Right Rear Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 142: Left Rear Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 143: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 144: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 145: Behind Rear Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 146: Behind Rear Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 147: Behind Front Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 148: Behind Front Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 149: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 150: Tailgate
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 151: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 152: Behind Right Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 153: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 154: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 155: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 156: Under Left Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 157: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 158: Tailgate
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 159: Tailgate
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 160: Right Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 161: Behind Front Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 162: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 163: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 164: Driver's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 165: Driver's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 166: Under 2nd Row Seats
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 167: Under 2nd Row Seats
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 168: Right Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 169: Right Rear Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 170: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 171: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 172: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 173: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 174: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 175: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 176: Top Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 177: Top Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 178: Under 2nd Row Seats
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 179: Under 2nd Row Seats
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 180: Left Side Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 181: Right Side Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 182: Under Right Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 183: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

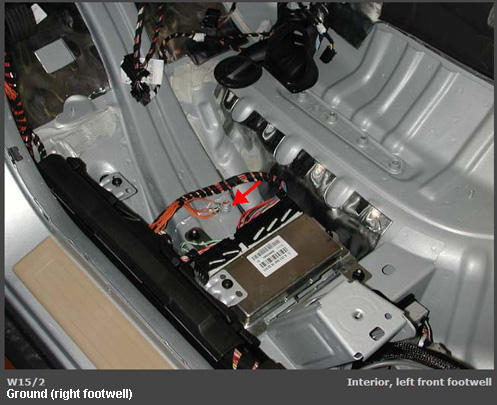

Fig 184: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 185: Under Left Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 186: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 187: Right Of Transmission (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 188: Left Rear Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 189: Right Rear Of Engine Compartment (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 190: Rear Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 191: Right Rear Of Engine Compartment (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 192: Rear Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 193: Left Rear Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 194: Right Side Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 195: Left Rear Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 196: Right Rear Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 197: Behind Right Kick Panel
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 198: Behind Right Kick Panel
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 199: Right Rear Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 200: Right Rear Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 201: Right Rear Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 202: Right Rear Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 203: Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 204: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 205: Left Side Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 206: Behind Left Side Of Front Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 207: Behind Right Side Of Front Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 208: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 209: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 210: Left Front Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 211: Right Front Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 212: Left Rear Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 213: Right Rear Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 214: Behind Left Side Of Rear Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 215: Under 2nd Row Seats
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 216: Under Driver's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 217: Under Front Passenger's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 218: Under 2nd Row Seats
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 219: Under 3rd Row Seats
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 220: Under 3rd Row Seats
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 221: Under 2nd Row Seats
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 222: Under 2nd Row Seats
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 223: Right Rear Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 224: Under Left Rear Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 225: Under Right Rear Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 226: In Left Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 227: In Right Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 228: Top Front Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 229: Behind Right Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 230: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 231: Left Side Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 232: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 233: Front Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 234: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 235: In Right Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 236: Left Rear Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 237: Left Rear Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 238: Right Rear Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 239: Right Rear Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 240: Right Side Of Tailgate
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 241: Left Side Of Tailgate
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 242: Right Side Of Tailgate
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 243: Left Side Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 244: Under Front Passenger's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 245: Right Front Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 246: Right Front Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 247: Left Front Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 248: Right Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 249: Right Side Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 250: Left Side Of Engine (M272 & M273)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 251: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 252: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 253: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 254: Under Right Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 255: Under 2nd Row Seats
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 256: Under Right Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 257: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 258: Right Kick Panel
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 259: Top Of Left "D" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 260: Top Of Right "D" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 261: Right Side Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 262: Under Right Front Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 263: Left Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 264: Under Right Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 265: Under Left Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 266: Right Rear Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 267: Left Side Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
