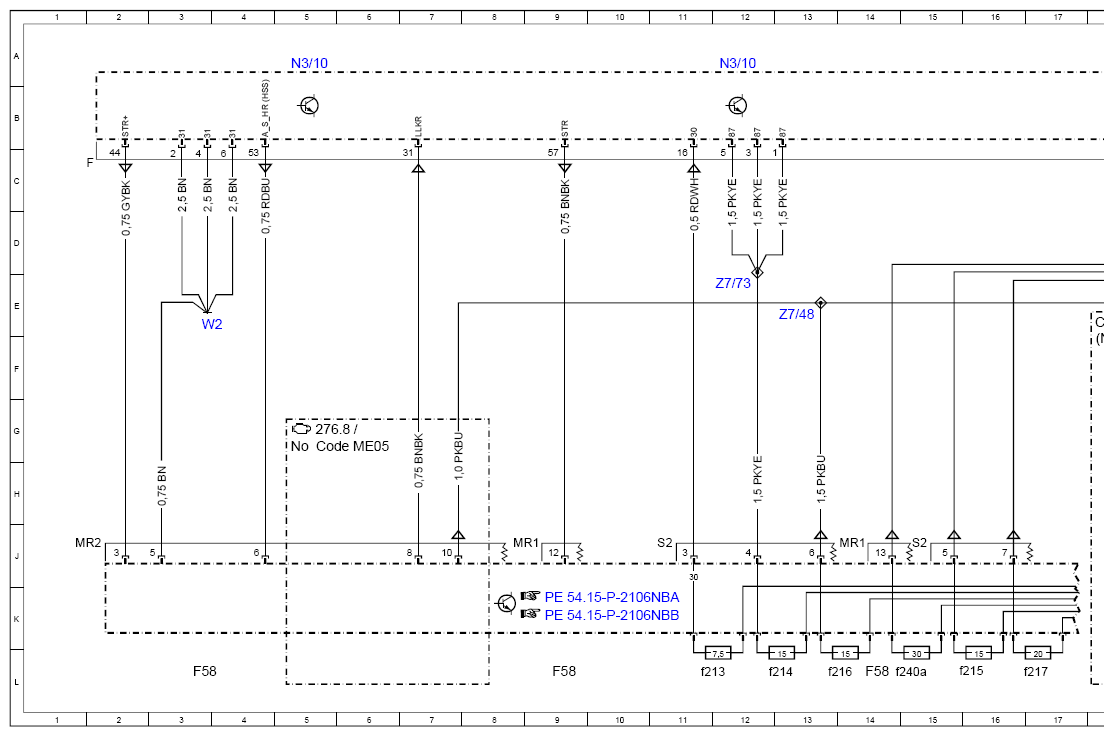

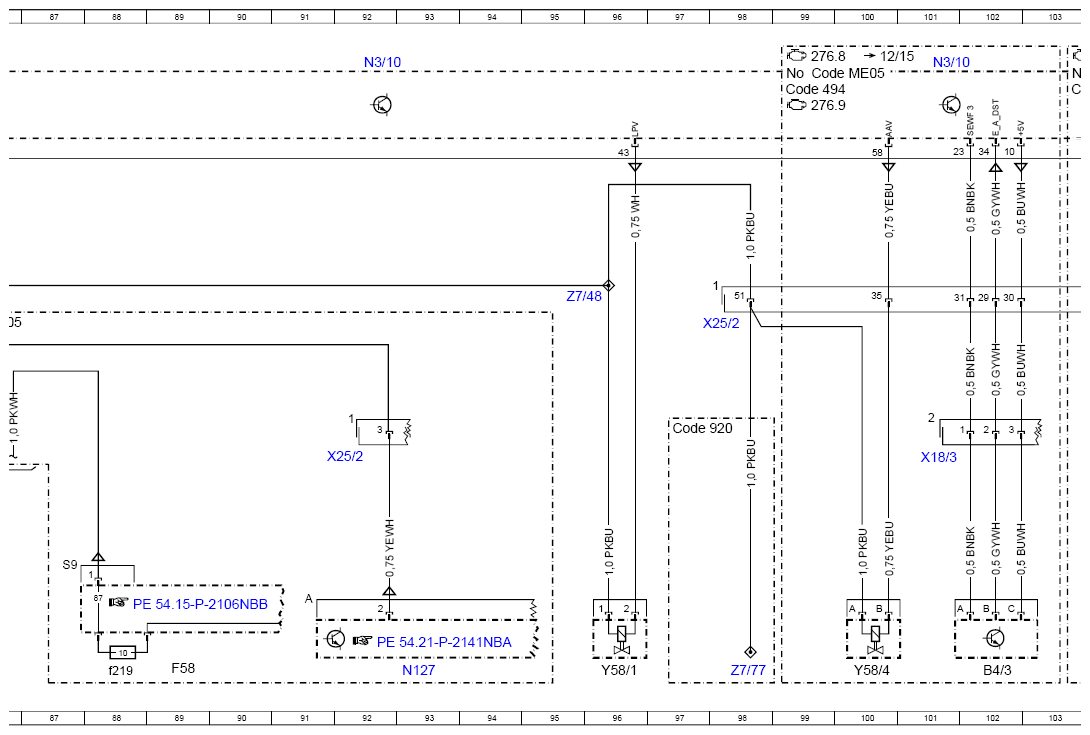

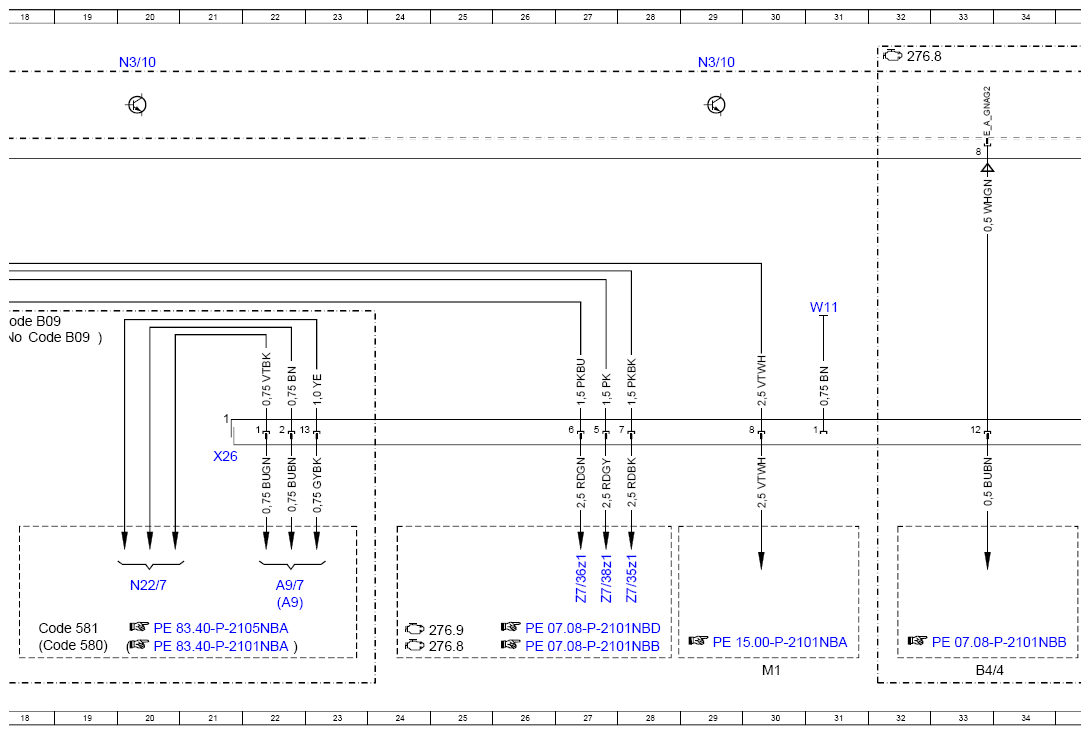

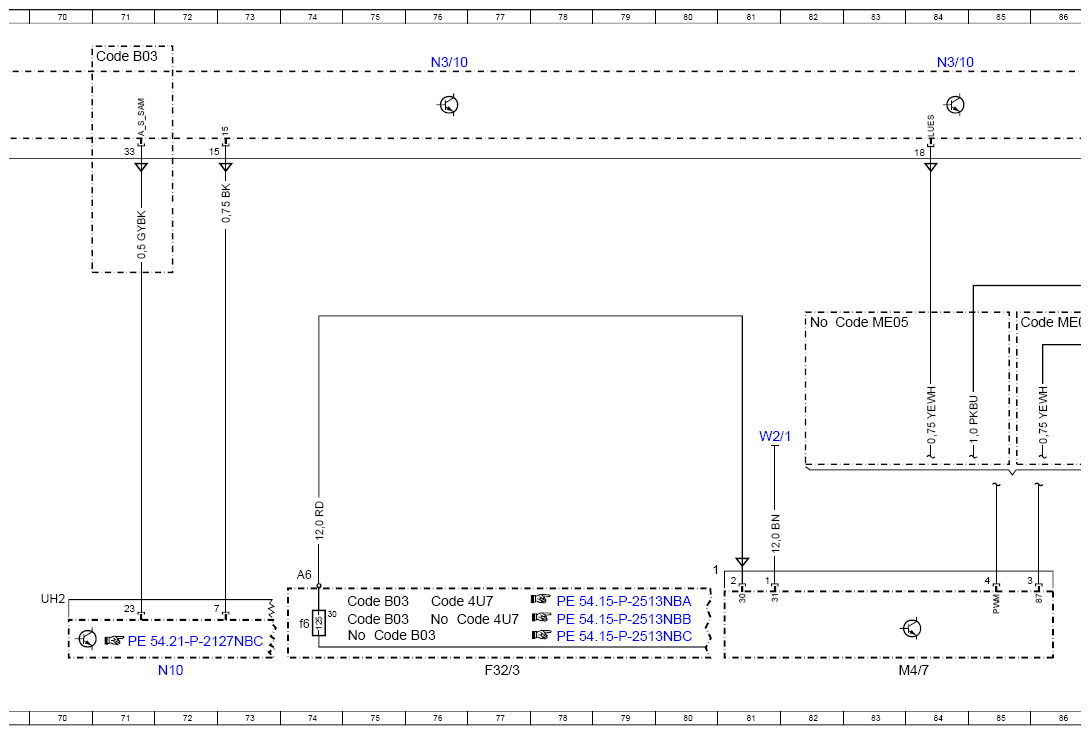

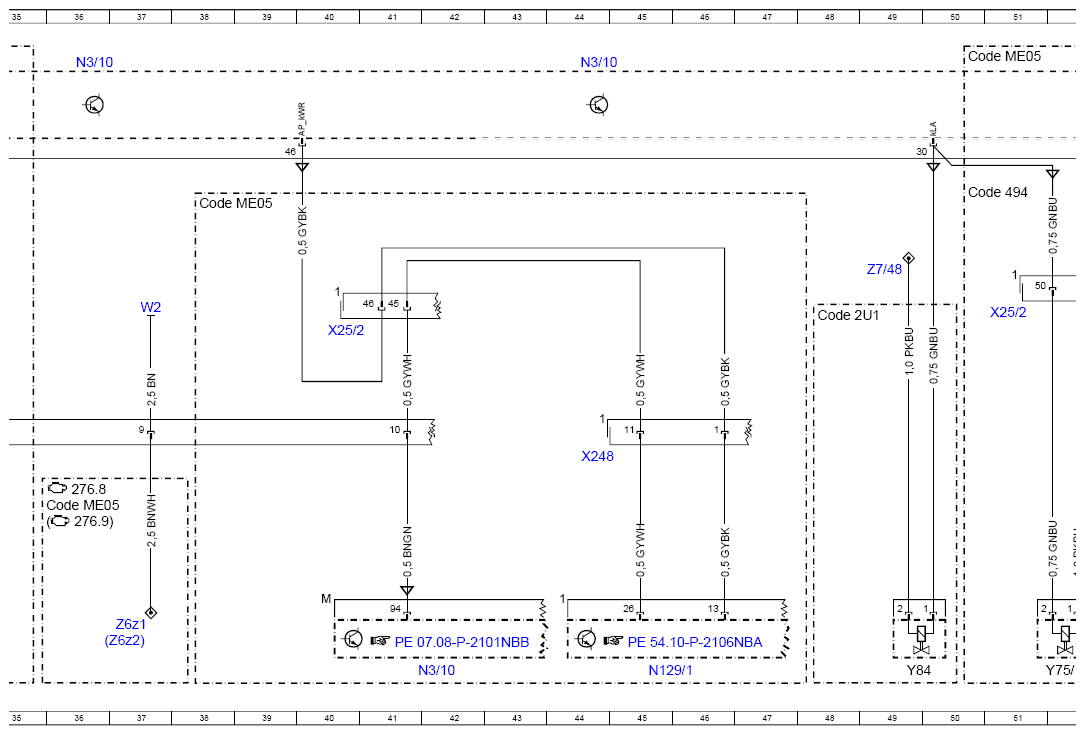

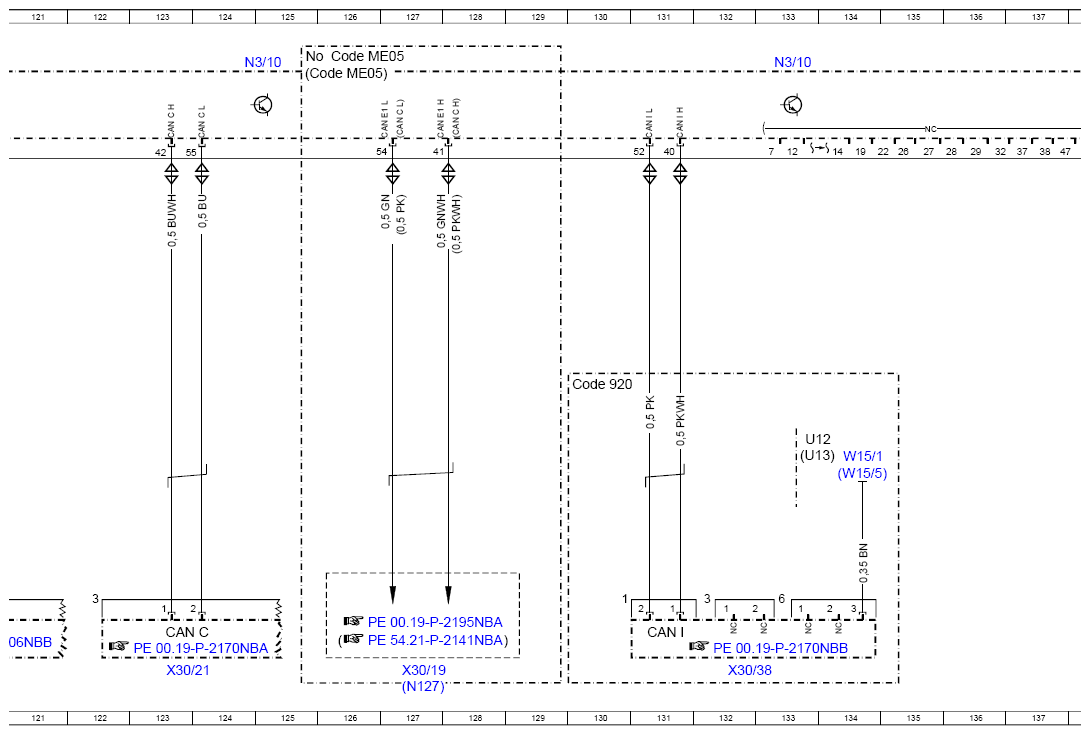

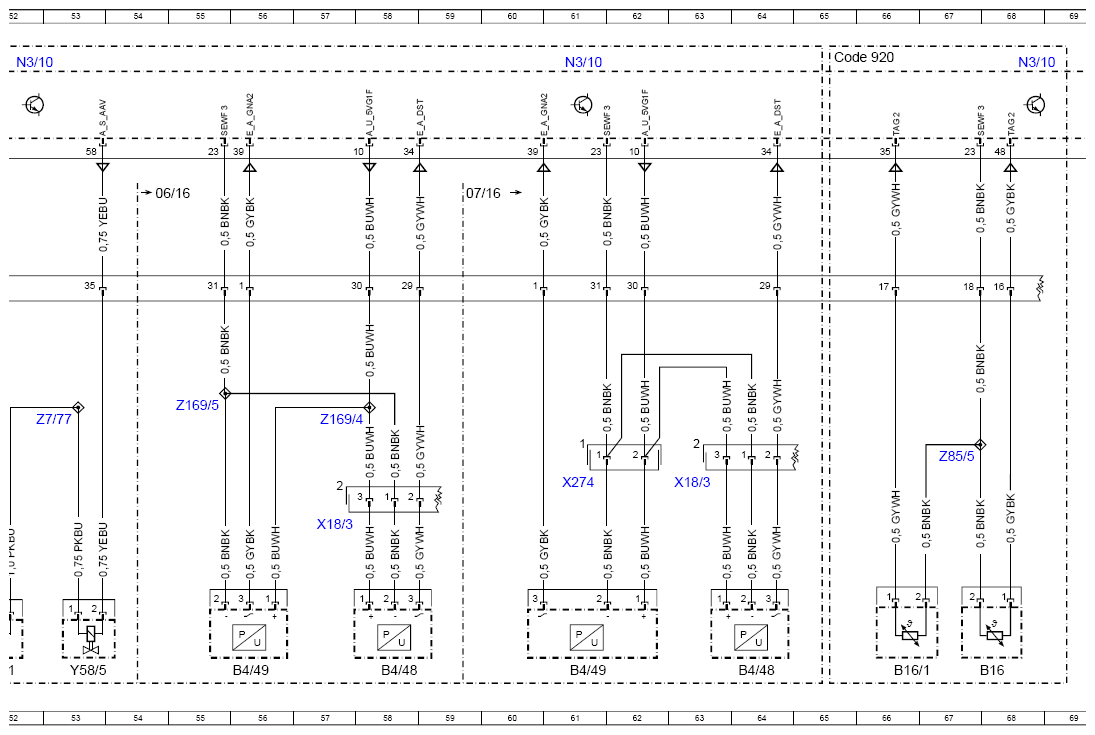

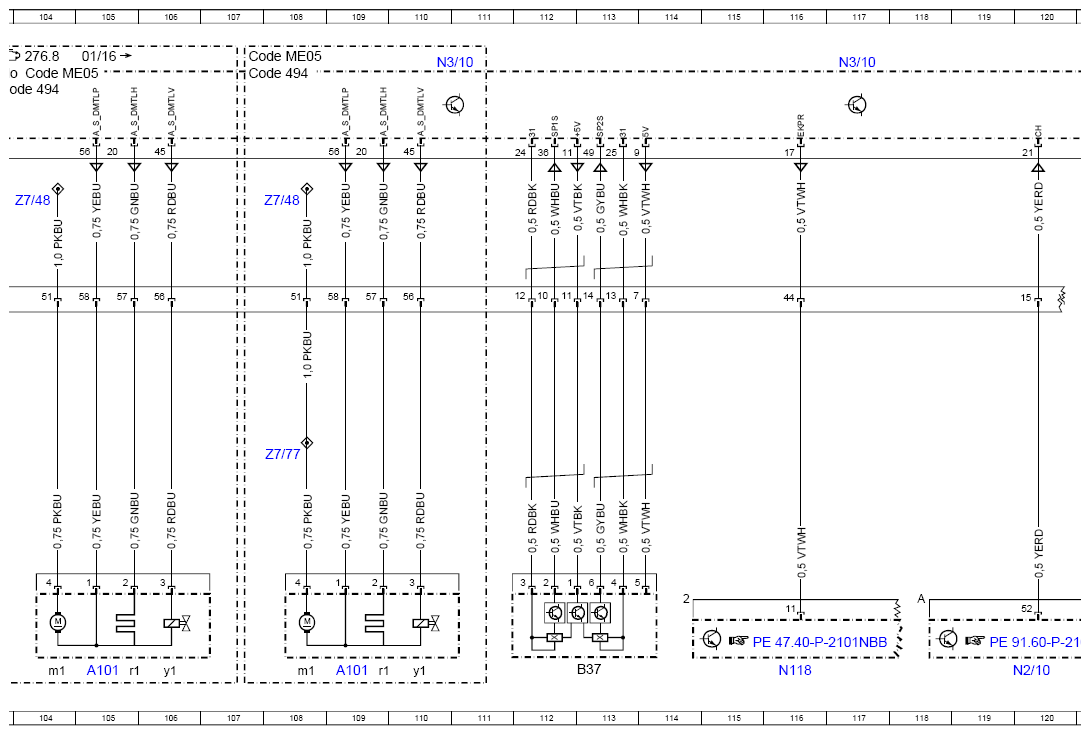

Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97NBA
ENGINE 276 in model 166 as of model year 2016 Control unit N3/10, vehicle connector, body side
ENGINE 276 in model 292 Control unit N3/10, vehicle connector, body side
| Code: | Designation: | Position: |
|---|---|---|
| A101 | Fuel tank diagnostic module | 109L |
| A101 | Fuel tank diagnostic module | 105L |
| A101m1 | Fuel tank diagnostic module pump | 108L |
| A101m1 | Fuel tank diagnostic module pump | 104L |
| A101r1 | Fuel tank diagnostic module heating element | 109L |
| A101r1 | Fuel tank diagnostic module heating element | 105L |
| A101y1 | Fuel tank diagnostic module solenoid valve | 106L |
| A101y1 | Fuel tank diagnostic module solenoid valve | 110L |
| A9 | Refrigerant compressor | 22K |
| A9/7 | Refrigerant compressor with magnetic clutch | 22K |
| B16 | Temperature sensor upstream of NOx storage catalytic converter, right | 68L |
| B16/1 | Temperature sensor upstream of NOx storage catalytic converter, left | 66L |
| B37 | Accelerator pedal sensor | 113L |
| B4/3 | Fuel tank pressure sensor | 102L |
| B4/4 | Purging pressure sensor | 33L |
| B4/48 | Fuel tank pressure sensor 1 | 58L |
| B4/48 | Fuel tank pressure sensor 1 | 64L |
| B4/49 | Fuel tank pressure sensor 2 | 61L |
| B4/49 | Fuel tank pressure sensor 2 | 56L |
| CAN C | Drive train CAN | 123K |
| CAN I | Drive train sensor CAN | 131K |
| Code 2U1 | Radiator shutters | 48E |
| Code 494 | USA version | 50C |
| Code 494 | USA version | 107A |
| Code 494 | USA version | 103B |
| Code 494 | USA version | 99B |
| Code 4U7 | Start/stop voltage dip protection | 76K |
| Code 4U7 | Start/stop voltage dip protection | 76K |
| Code 580 | Air conditioning | 18L |
| Code 581 | Automatic air conditioning | 18K |
| Code 920 | Gasoline direct injection with stratified charge | 65A |
| Code 920 | Gasoline direct injection with stratified charge | 97G |
| Code 920 | Gasoline direct injection with stratified charge | 130F |
| Code B03 | ECO start/stop function | 71A |
| Code B03 | ECO start/stop function | 75K |
| Code B03 | ECO start/stop function | 75K |
| Code B09 | Refrigerant compressor with magnetic clutch | 18E |
| Code B09 | Refrigerant compressor with magnetic clutch | 18F |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 36H |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 38C |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 50A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 85E |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 107A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 125A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 5G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 82E |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 99A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 104A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 126A |
| F32/3 | ENGINE compartment prefuse box | 77L |
| F32/3f6 | Fuse 6 | 74K |
| F58 | ENGINE compartment fuse and relay module | 3L |
| F58 | ENGINE compartment fuse and relay module | 9L |
| F58 | ENGINE compartment fuse and relay module | 14L |
| F58 | ENGINE compartment fuse and relay module | 89L |
| F58f213 | Fuse 213 | 11L |
| F58f214 | Fuse 214 | 13L |
| F58f215 | Fuse 215 | 16L |
| F58f216 | Fuse 216 | 14L |
| F58f217 | Fuse 217 | 17L |
| F58f219 | Fuse 219 | 88L |
| F58f240a | Fuse 240a | 15L |
| M1 | Starter | 30L |
| M4/7 | Fan motor | 84L |
| N10 | SAM control unit | 72L |
| N118 | Fuel pump control unit | 116L |
| N127 | Drivetrain control unit | 93L |
| N127 | Drivetrain control unit | 127L |
| N129/1 | Power electronics control unit | 45L |
| N2/10 | Supplemental restraint system control unit | 120L |
| N22/7 | Automatic air conditioning control and operating unit | 20K |
| N3/10 | ME-SFI [ME] control unit | 42L |
| N3/10 | ME-SFI [ME] control unit | 5A |
| N3/10 | ME-SFI [ME] control unit | 12A |
| N3/10 | ME-SFI [ME] control unit | 20A |
| N3/10 | ME-SFI [ME] control unit | 29A |
| N3/10 | ME-SFI [ME] control unit | 36A |
| N3/10 | ME-SFI [ME] control unit | 44A |
| N3/10 | ME-SFI [ME] control unit | 52A |
| N3/10 | ME-SFI [ME] control unit | 61A |
| N3/10 | ME-SFI [ME] control unit | 68A |
| N3/10 | ME-SFI [ME] control unit | 76A |
| N3/10 | ME-SFI [ME] control unit | 84A |
| N3/10 | ME-SFI [ME] control unit | 92A |
| N3/10 | ME-SFI [ME] control unit | 101A |
| N3/10 | ME-SFI [ME] control unit | 110A |
| N3/10 | ME-SFI [ME] control unit | 117A |
| N3/10 | ME-SFI [ME] control unit | 124A |
| N3/10 | ME-SFI [ME] control unit | 133A |
| U12 | Valid for left-hand drive vehicles | 133G |
| U13 | Valid for right-hand drive vehicles | 133G |
| W11 | Combustion ENGINE ground point | 31E |
| W15/1 | Right footwell ground point | 134H |
| W15/5 | Left front footwell ground point | 134H |
| W2 | Right front ground point at lamp unit | 3E |
| W2 | Right front ground point at lamp unit | 37E |
| W2/1 | Right front ground point | 81G |
| X18/3 | Vehicle interior/fuel tank electrical connector | 57J |
| X18/3 | Vehicle interior/fuel tank electrical connector | 63H |
| X18/3 | Vehicle interior/fuel tank electrical connector | 101H |
| X248 | Underfloor electrical connector (rectifier) | 44H |
| X25/2 | ENGINE compartment/vehicle interior electrical connector | 51E |
| X25/2 | ENGINE compartment/vehicle interior electrical connector | 40E |
| X25/2 | ENGINE compartment/vehicle interior electrical connector | 92H |
| X25/2 | ENGINE compartment/vehicle interior electrical connector | 98E |
| X26 | Interior and ENGINE wiring harness electrical connector | 21H |
| X274 | HYBRID electrical connector | 61H |
| X30/19 | Vehicle floor chassis CAN E1 potential distributor electrical connector | 127L |
| X30/21 | Drive train CAN voltage distributor electrical connector | 123L |
| X30/38 | Potential distributor electrical connector (CAN I) | 132L |
| Y58/1 | Purge control valve | 96L |
| Y58/4 | Activated charcoal filter shutoff valve | 100L |
| Y58/5 | Fuel tank shutoff valve | 53L |
| Y75/1 | Fuel vapor shutoff valve | 52L |
| Y84 | Radiator shutters actuator | 49L |
| Z169/4 | Tank pressure sensor connector sleeve (supply) | 57G |
| Z169/5 | Tank pressure sensor connector sleeve (ground connection) | 55G |
| Z6z1 | Circuit 31 connector sleeve | 37K |
| Z6z2 | Circuit 31 connector sleeve | 37K |
| Z7/35z1 | Circuit 87 M1e connector sleeve | 27J |
| Z7/36z1 | Circuit 87 M2e connector sleeve | 27J |
| Z7/38z1 | Circuit 87 M1i connector sleeve | 27J |
| Z7/48 | Circuit 87D2 connector sleeve | 13E |
| Z7/48 | Circuit 87D2 connector sleeve | 49E |
| Z7/48 | Circuit 87D2 connector sleeve | 95E |
| Z7/48 | Circuit 87D2 connector sleeve | 108C |
| Z7/48 | Circuit 87D2 connector sleeve | 104C |
| Z7/73 | Circuit 87 D4 connector sleeve | 12E |
| Z7/77 | Circuit 87 D2 connector sleeve | 53G |
| Z7/77 | Circuit 87 D2 connector sleeve | 98L |
| Z7/77 | Circuit 87 D2 connector sleeve | 108G |
| Z85/5 | CAT temperature sensor ground line connector sleeve | 67G |
