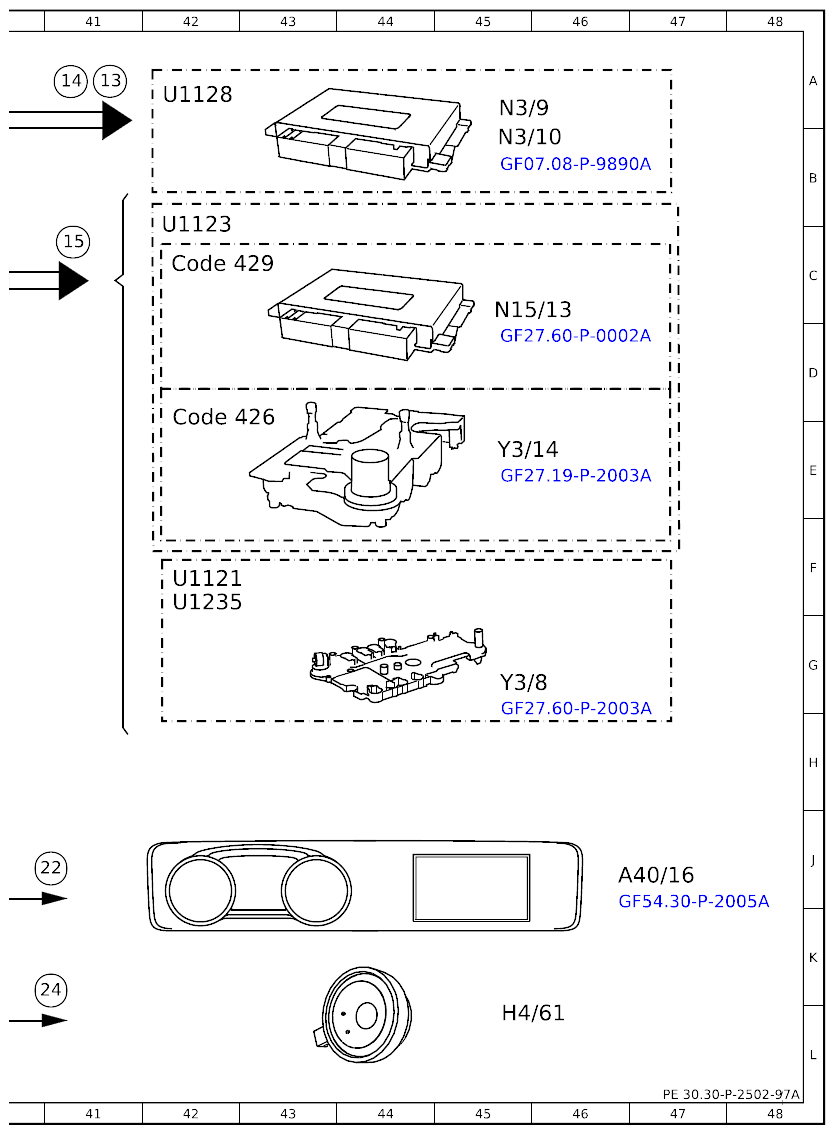

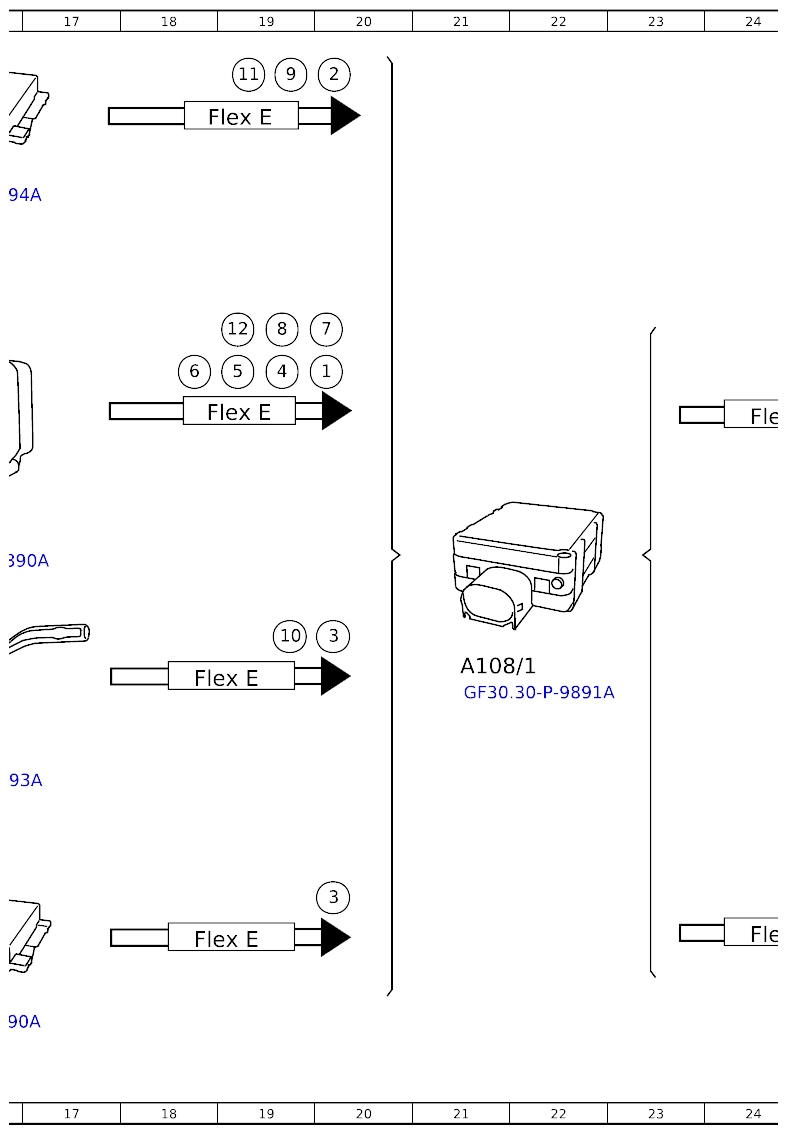

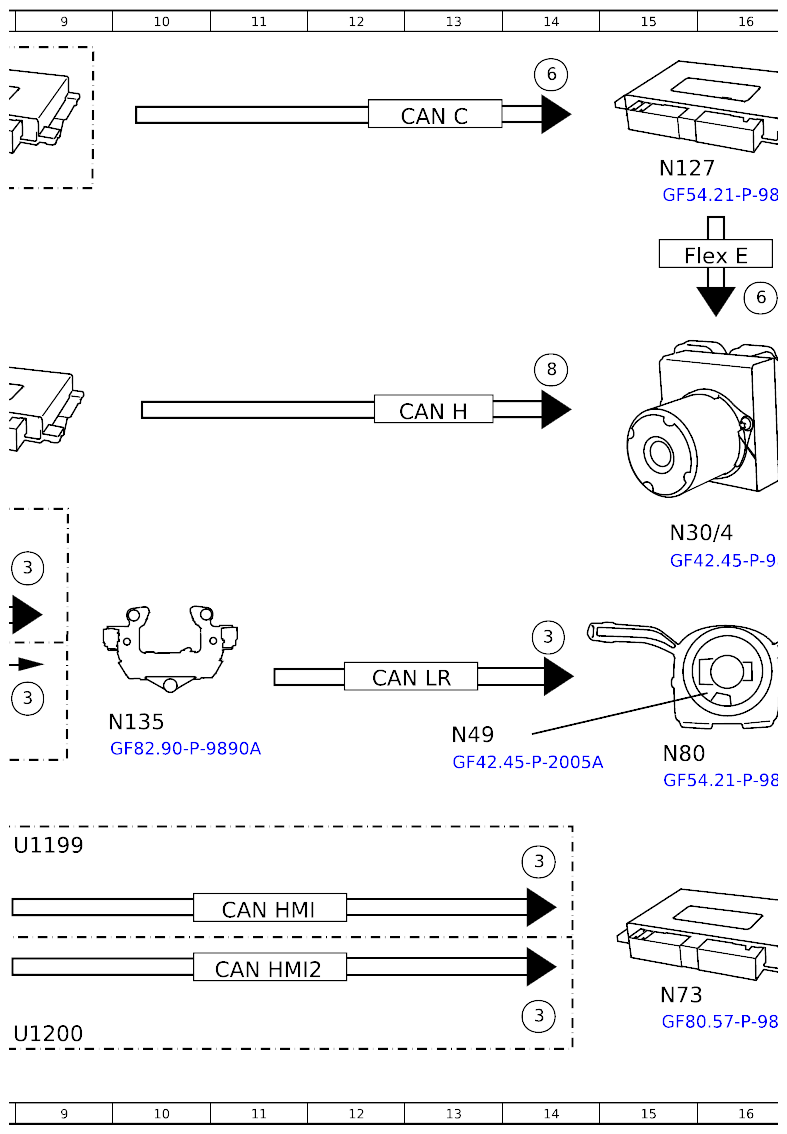

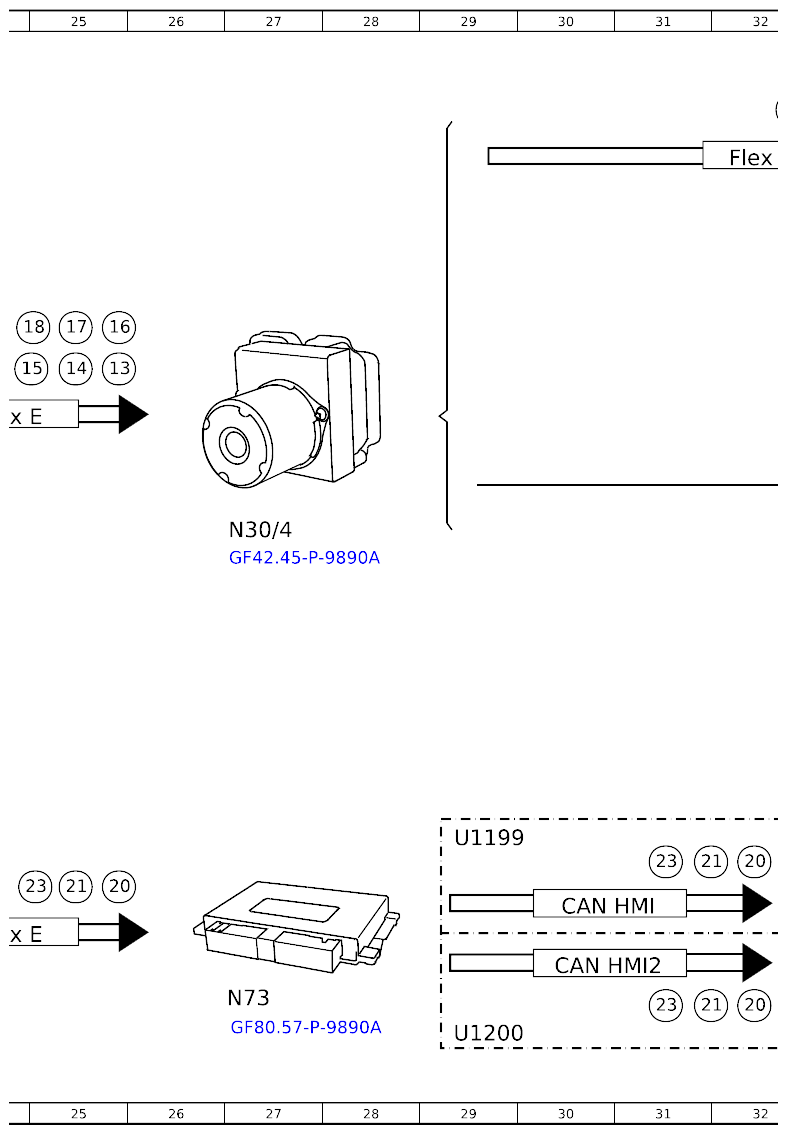

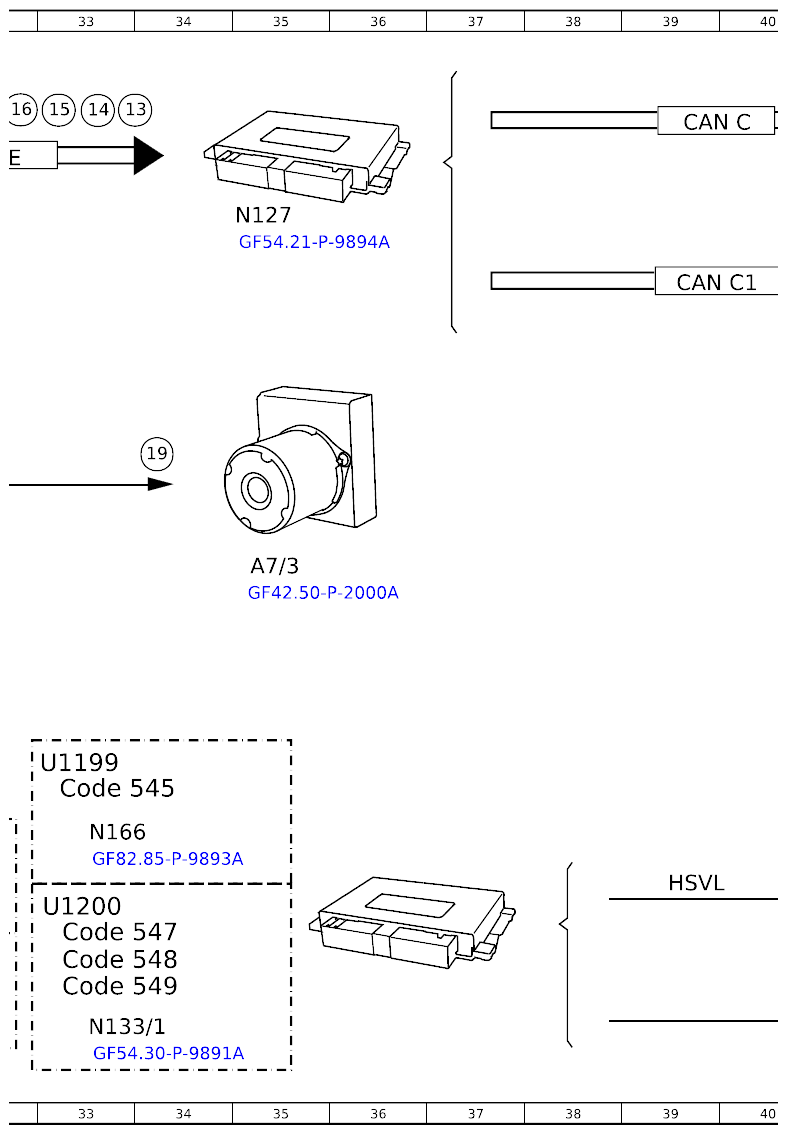

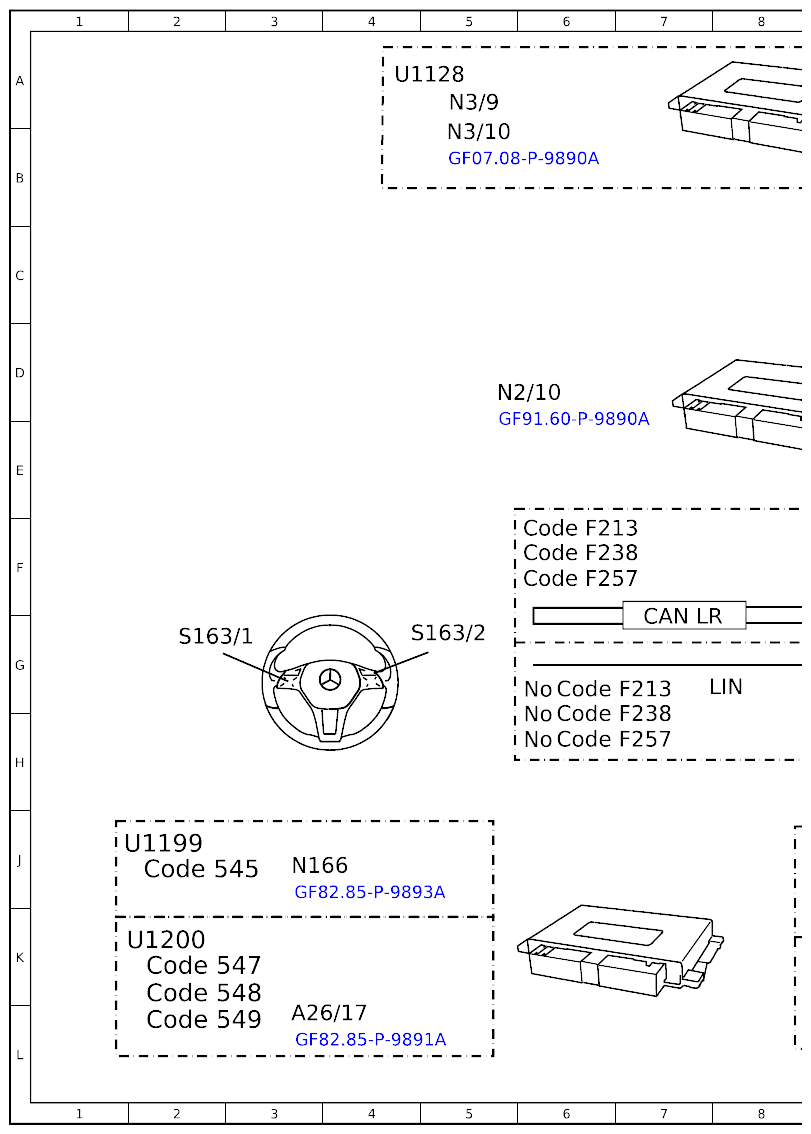

Regulate Distance, Function Schematic - PE30.30-P-2502-97A
Model 118, 167, 177, 243, 247, 293
with code 239 (Adaptive cruise control Pro (DISTRONIC PRO))
except code 233 (Adaptive cruise control Plus (DISTRONIC PLUS))
Model 213, 238, 257, 290 as of model year 2021
with code 239 (Adaptive cruise control Pro (DISTRONIC PRO))
except code 233 (Adaptive cruise control Plus (DISTRONIC PLUS))
| Code: | Designation: | Position: |
|---|---|---|
| A7/3 | SBC hydraulic unit | 35F |
| A26/17 | Head unit | 3L |
| A40/16 | Head unit/instrument cluster display cluster | 47J |
| A108/1 | Active Distance Assist DISTRONIC electric controller unit | 21G |
| Code 426 | 8-speed automatic dual-clutch transmission | 42E |
| Code 429 | 7G-DCT | 42C |
| Code 545 | Connect 5 (NTG6) | 2J |
| Code 545 | Connect 5 (NTG6) | 33H |
| Code 547 | Connect 20 Entry (NTG6) | 2K |
| Code 547 | Connect 20 Entry (NTG6) | 33K |
| Code 548 | Connect 20 MID (NTG6) | 2K |
| Code 548 | Connect 20 MID (NTG6) | 33K |
| Code 549 | Connect 20 HIGH (NTG6) | 2L |
| Code 549 | Connect 20 HIGH (NTG6) | 33K |
| Code F213 | Model series 213 | 6F |
| Code F213 | Model series 213 | 6G |
| Code F238 | Model series 238 | 6F |
| Code F238 | Model series 238 | 6H |
| Code F257 | MODEL SERIES 257 | 6F |
| Code F257 | MODEL SERIES 257 | 6H |
| H4/61 | Instrument cluster speaker | 45L |
| HSVL | High-speed video link | 39J |
| N2/10 | Supplemental restraint system control unit | 5D |
| N3/9 | CDI control unit | 45A |
| N3/9 | CDI control unit | 5A |
| N3/10 | Engine management control unit | 45B |
| N3/10 | Engine management control unit | 5B |
| N15/13 | Double clutch transmission control unit | 45C |
| N30/4 | Electronic Stability Program (ESP®) control unit | 15F |
| N30/4 | Electronic Stability Program (ESP®) control unit | 27F |
| N49 | Steering angle sensor | 13H |
| N73 | EIS [EZS] control unit | 15K |
| N73 | EIS [EZS] control unit | 27K |
| N80 | Steering column module | 15H |
| N127 | Drivetrain control unit | 15B |
| N127 | Drivetrain control unit | 35B |
| N133/1 | Instrument cluster control unit | 33L |
| N135 | Steering wheel electronics | 10H |
| N166 | Head unit/instrument cluster control unit | 3J |
| N166 | Head unit/instrument cluster control unit | 33J |
| S163/1 | Instrument cluster multifunction steering wheel button group | 2G |
| S163/2 | Head unit multifunction steering wheel button group | 5G |
| U1121 | Valid for model 167 | 42F |
| U1123 | Valid for model 118, 177, 247 | 42C |
| U1128 | Valid for combustion engine | 42A |
| U1128 | Valid for combustion engine | 4A |
| U1199 | Valid for vehicles up to facelift | 1J |
| U1199 | Valid for vehicles up to facelift | 8J |
| U1199 | Valid for vehicles up to facelift | 29J |
| U1199 | Valid for vehicles up to facelift | 33H |
| U1200 | Valid for vehicles as of facelift | 1K |
| U1200 | Valid for vehicles as of facelift | 8L |
| U1200 | Valid for vehicles as of facelift | 29L |
| U1200 | Valid for vehicles as of facelift | 33K |
| U1235 | Valid for model 213, 238, 257, 290 | 42F |
| Y3/8 | Electric control unit (VGS) | 45G |
| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 45E |
| CAN C | CAN for engine | 13A |
| CAN C | CAN for engine | 39B |
| CAN C1 | CAN 1 for drive | 39C |
| CAN H | Sensor CAN | 13D |
| CAN HMI | User interface CAN | 11K |
| CAN HMI | User interface CAN | 30K |
| CAN HMI2 | CAN 2 for user interface | 11K |
| CAN HMI2 | CAN 2 for user interface | 30K |
| CAN LR | CAN for steering wheel | 12G |
| CAN LR | CAN for steering wheel | 7G |
| Flex E | Chassis FlexRay | 19A |
| Flex E | Chassis FlexRay | 18G |
| Flex E | Chassis FlexRay | 24K |
| Flex E | Chassis FlexRay | 19D |
| Flex E | Chassis FlexRay | 18K |
| Flex E | Chassis FlexRay | 24E |
| Flex E | Chassis FlexRay | 16C |
| Flex E | Chassis FlexRay | 32B |
| LIN | Local Interconnect Network | 8G |
| 1 | Parking brake indicator switch, status | 20D |
| 2 | Transmission position, signal | 20A |
| 3 | Operation, signal | 20G |
| 3 | Operation, signal | 20J |
| 3 | Operation, signal | 14G |
| 3 | Operation, signal | 9G |
| 3 | Operation, signal | 9F |
| 3 | Operation, signal | 14J |
| 3 | Operation, signal | 14L |
| 4 | Wheel speed, signal | 19D |
| 5 | ESP®, status | 19D |
| 6 | Available torque, signal | 14A |
| 6 | Available torque, signal | 16C |
| 6 | Available torque, signal | 18D |
| 7 | Braking torque, signal | 20D |
| 8 | Speed, turn rate and lateral acceleration, signal | 14D |
| 8 | Speed, turn rate and lateral acceleration, signal | 19D |
| 9 | Transmission mode, signal | 19A |
| 10 | Steering angle, signal | 19G |
| 11 | Accelerator pedal position, signal | 19A |
| 12 | Brake pedal position, signal | 19D |
| 13 | Engine torque, reduce request | 25D |
| 13 | Engine torque, reduce request | 41A |
| 13 | Engine torque, reduce request | 33A |
| 14 | Engine torque, increase request | 25D |
| 14 | Engine torque, increase request | 41A |
| 14 | Engine torque, increase request | 33A |
| 15 | Engage targeted gear, request | 41C |
| 15 | Engage targeted gear, request | 24D |
| 15 | Engage targeted gear, request | 33A |
| 16 | Regenerative braking torque, request | 25D |
| 16 | Regenerative braking torque, request | 32A |
| 17 | Braking torque increase, request | 25D |
| 18 | Braking torque reduction, request | 24D |
| 19 | Brake booster solenoid valve, actuation | 34E |
| 20 | Instrument cluster message, request | 25J |
| 20 | Instrument cluster message, request | 32J |
| 20 | Instrument cluster message, request | 32L |
| 21 | Warning message issue, request | 25J |
| 21 | Warning message issue, request | 31J |
| 21 | Warning message issue, request | 31L |
| 22 | Image data, signal | 41J |
| 23 | Warning tone, request | 25J |
| 23 | Warning tone, request | 31J |
| 23 | Warning tone, request | 31L |
| 24 | Speaker, actuation | 41K |
