Check Regulator And Alternator - AR15.40-P-5000CW
Engine 156, 271, 272, 273, 274, 276, 278, 642, 651 in model 212
Engine 156, 271, 272, 274, 642, 646, 651 in model 204
Engine 271, 272, 273, 642, 651 in model 207
Engine 271, 651 in model 172
Engine 274 in model 172
Engine 274 in model 205 (except 205.047/147/247), 253 (except 253.354/954)
Engine 274, 651 in model 218
Engine 642 in model 292
Engine 651 in model 166
Engine 651 in model 221
Shown on MODEL 212.002
| Check | |||
| 1 | Check the condition of battery and replace if necessary | Engine 642 in model 292 Engine 651 in model 166 |
AR54.10-P-1129GZ |
| Engine 271, 651 in model 172 Engine 274 in model 172 |
AR54.10-P-1129V | ||
| Model 204 with Engine 156, 271, 272, 274, 642, 646, 651 Model 207 with Engine 271, 272, 273, 642, 651 Model 212 with Engine 156, 271, 272, 273, 274, 276, 278, 642, 651 Model 218 with Engine 274, 651 |
AR54.10-P-1129CW | ||
| Model 221.0/1 up to 6/1/08 with Engine 651 except code 809 (Model year 2009) |
AR54.10-P-1129SX | ||
| Model 221.0/1 as of 6/2/08 with Engine 651 with code 809 (Model year 2009) | AR54.10-P-1129SY | ||
| Engine 274 in model 205 (except 205.047/147/247) except code P25 (BlueEFFICIENCY Edition) except code U98 (LITHIUM-IONEN-STARTERBATTERIE (LISB)) Engine 274 in model 253 (except 253.354/954) except code U98 (LITHIUM-IONEN-STARTERBATTERIE (LISB)) |
AR54.10-P-1129LW | ||

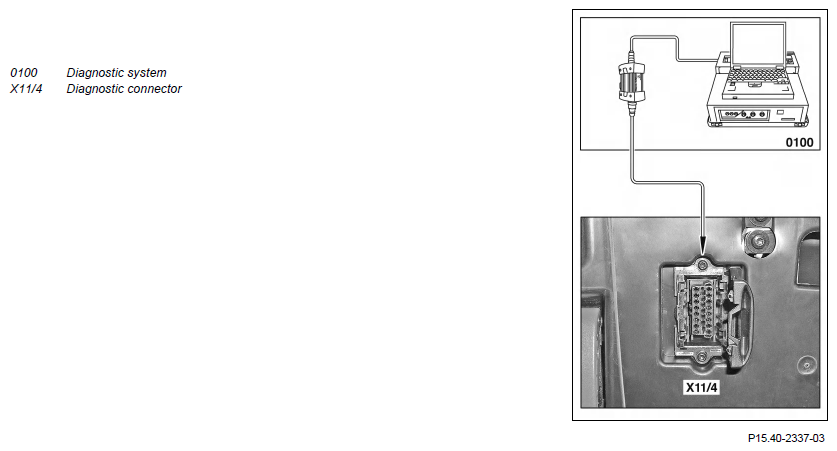

| 2 | Attach diagnostic system (0100) at diagnostic connector (X11/4) | ||
| Engine 156, 271, 272, 273, 274, 276, 278, 642, 651 in model 212 Engine 156, 271, 272, 274, 642, 646, 651 in model 204 Engine 271, 272, 273, 642, 651 in model 207 Engine 271, 651 in model 172 Engine 274 in model 172 Engine 274, 651 in model 218 Engine 642 in model 292 Engine 651 in model 166 Engine 651 in model 221 |
AD00.00-P-2000-04A | ||
| Engine 274 in model 205 (except 205.047/147/247), 253 (except 253.354/954) | AD00.00-P-2000-04B | ||
| Risk of accident from vehicle starting off by itself when Engine running. Risk of injury (bruises and burns) resulting from working on the Engine while it is being started or when it is running. | Secure vehicle to prevent it from starting off by itself. Wear closed and snug-fitting work clothes. Do not touch hot or rotating parts. | AS00.00-Z-0005-01A | |
| 3 | Start the Engine and check alternator with diagnostic system (0100) | ||
| 4 | Turn off Engine | ||
| 5 | Disconnect diagnostic system (0100) | ||
| Engine 156, 271, 272, 273, 274, 276, 278, 642, 651 in model 212 Engine 156, 271, 272, 274, 642, 646, 651 in model 204 Engine 271, 272, 273, 642, 651 in model 207 Engine 271, 651 in model 172 Engine 274 in model 172 Engine 274, 651 in model 218 Engine 642 in model 292 Engine 651 in model 166 Engine 651 in model 221 |
AD00.00-P-2000-04A | ||
| Engine 274 in model 205 (except 205.047/147/247), 253 (except 253.354/954) | AD00.00-P-2000-04B |
