Regulate Distance, Function Schematic - PE30.30-S-2502-97A
Model 447 With Code ET4 (Active Distance Assist DISTRONIC) With Code XM7 (MOPF II)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | DISTRONIC, request | 9K |
| 1 | DISTRONIC, request | 32A |
| 1 | DISTRONIC, request | 3K |
| 10 | "OFF" button, status | 32E |
| 10 | "OFF" button, status | 39E |
| 10 | "OFF" button, status | 37B |
| 11 | Engine running, signal | 40G |
| 11 | Engine running, signal | 34J |
| 11 | Engine running, signal | 36B |
| 12 | Accelerator pedal sensor, signal | 36J |
| 12 | Accelerator pedal sensor, signal | 39G |
| 12 | Accelerator pedal sensor, signal | 37B |
| 13 | Processed image data, signal | 37B |
| 14 | Display, message | 45E |
| 15 | Warning tone, request | 45E |
| 16 | Parking brake indicator switch, status | 42G |
| 16 | Parking brake indicator switch, status | 62H |
| 16 | Parking brake indicator switch, status | 36B |
| 17 | Driver door, status | 54K |
| 17 | Driver door, status | 43G |
| 17 | Driver door, status | 37B |
| 18 | Front passenger door, status | 54K |
| 18 | Front passenger door, status | 43G |
| 18 | Front passenger door, status | 37B |
| 2 | Speed, turn rate and lateral acceleration, signal | 16K |
| 2 | Speed, turn rate and lateral acceleration, signal | 32B |
| 3 | Wheel rotation direction, signal | 17A |
| 3 | Wheel rotation direction, signal | 32B |
| 4 | Wheel speed, signal | 17A |
| 4 | Wheel speed, signal | 32B |
| 5 | Brake pedal, status | 17C |
| 5 | Brake pedal, status | 32B |
| 6 | Service brake braking torque, request | 20C |
| 7 | Steering wheel angle sensor, signal | 31B |
| 8 | Turn signal lamp, status | 32A |
| 9 | Gear range, status | 31A |
| A1 | Instrument cluster | 49D |
| A105 | Touchpad | 26F |
| A26/17 | Head unit | 34D |
| A68 | Accelerator pedal module | 35G |
| B167 | Left frontal acceleration sensor | 14K |
| B167/1 | Right frontal acceleration sensor | 14K |
| B37/1 | Pedal angle sensor | 14D |
| B84/8 | Multifunction camera (MFK) control unit | 48A |

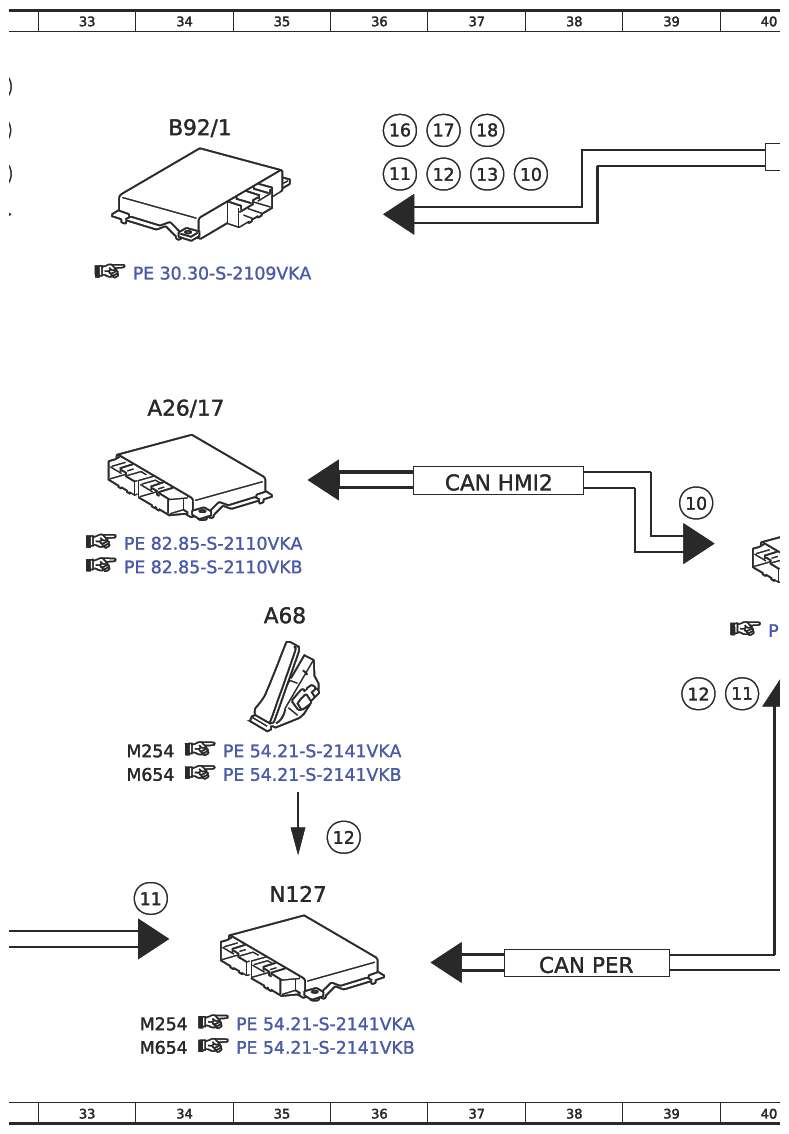

| B92/1 | Active Distance Assist DISTRONIC electric controller unit | 34B |
| CAN A | Telematics CAN | 30E |
| CAN B | Interior CAN | 43G |
| CAN C1 | Engine CAN | 27K |
| CAN HMI2 | User interface CAN 2 | 43F |
| CAN HMI2 | User interface CAN 2 | 37E |
| CAN LR | Steering wheel CAN | 7K |
| CAN PER | Peripherals CAN | 38K |
| Code B25 | Electric parking brake | 62H |
| Code E7M | MBUX multimedia system | 45D |
| Code FKA | Panel van | 46D |
| Code FKB | Vito Mixto and Tourer | 46D |
| Code JA3 | Intelligent body control | 45A |
| Code JB4 | Activate Lane Keeping Assist | 45A |
| Code JH0 | Display package | 45F |
| Flex E | Chassis FlexRay | 40B |
| Flex E | Chassis FlexRay | 23B |
| L6/1 | Left front axle rpm sensor | 14A |
| L6/2 | Right front axle rpm sensor | 14A |
| L6/3 | Left rear axle rpm sensor | 14B |
| L6/4 | Right rear axle rpm sensor | 14B |
| M14/3 | Left front door central locking actuator | 55K |
| M14/4 | Right front door central locking actuator | 55K |

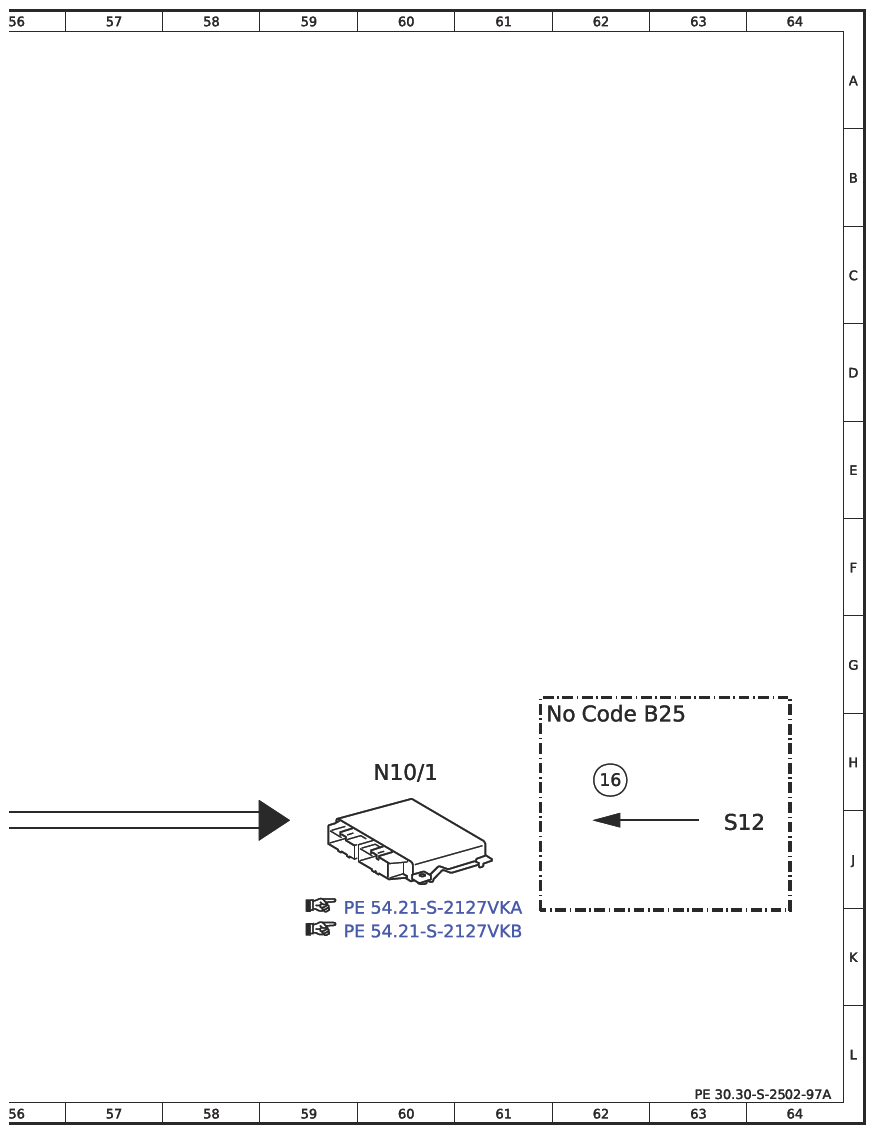

| N10/1 | Signal acquisition and actuation module (SAM) control unit | 60H |
| N127 | Drivetrain control unit | 35J |
| N133/1 | Instrument cluster control unit | 49F |

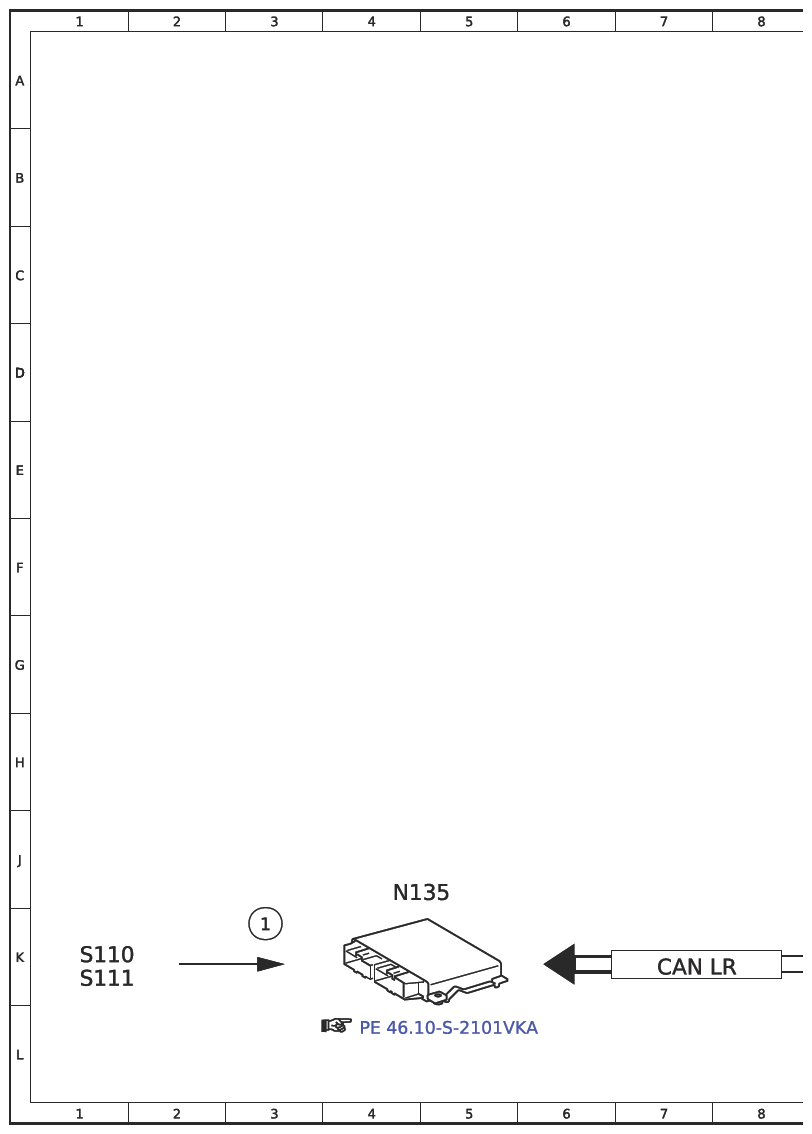

| N135 | Steering wheel electronics | 4J |
| N2/5 | Supplemental restraint system (SRS) control unit | 17K |
| N3/34 | ME-SFI [ME] control unit | 23F |
| N3/40 | CDI control unit | 23J |

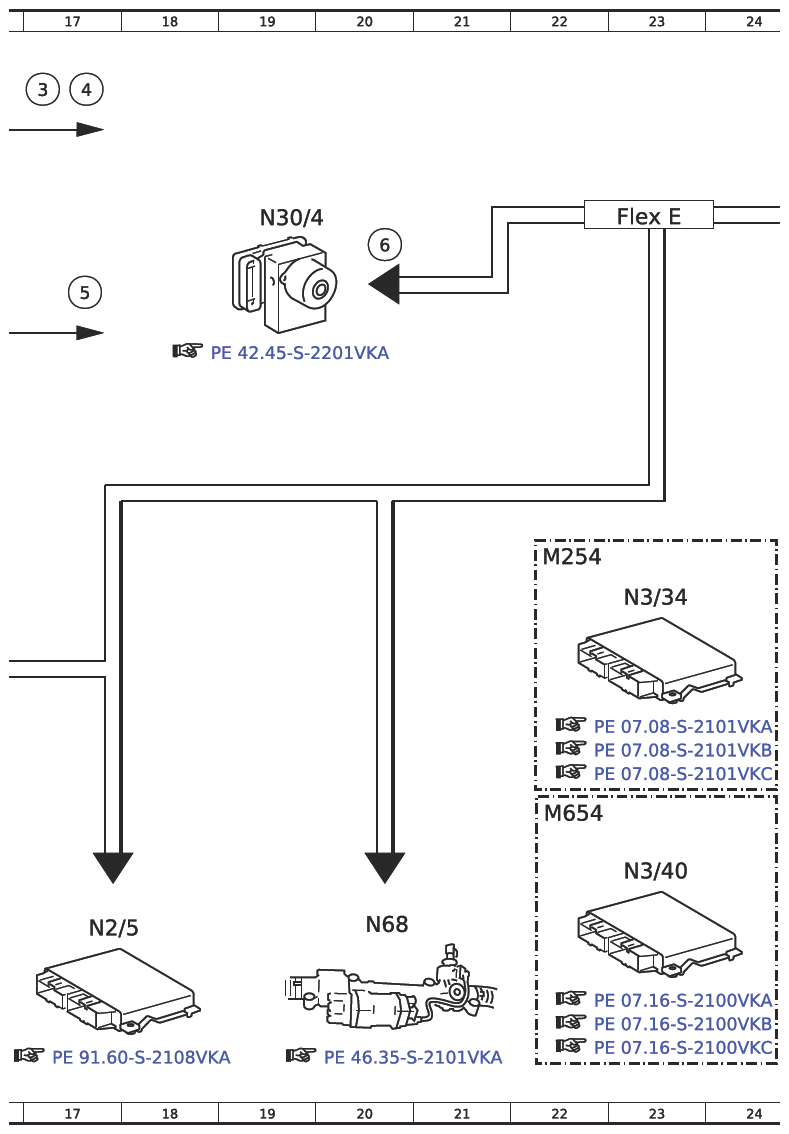

| N30/4 | Electronic Stability Program (ESP) control unit | 19B |
| N68 | Electrical power steering (ES) control unit | 20K |

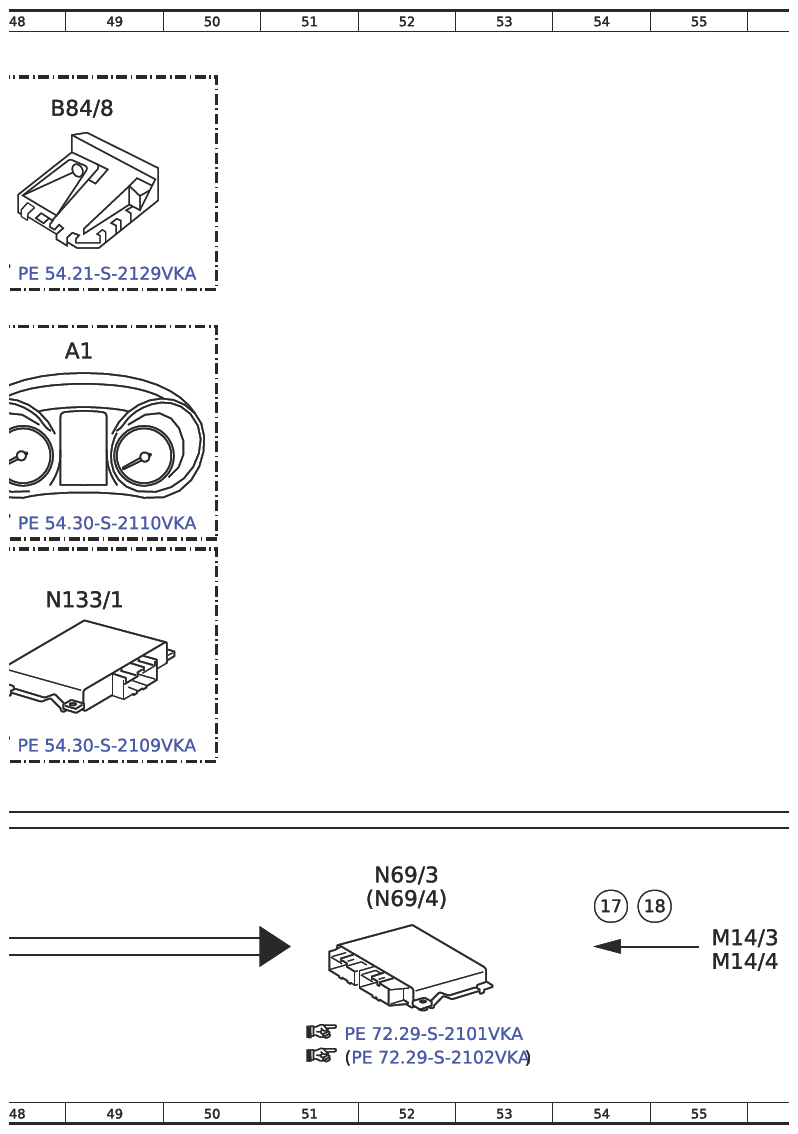

| N69/3 | Left front door control unit | 52J |
| N69/4 | Right front door control unit | 52J |

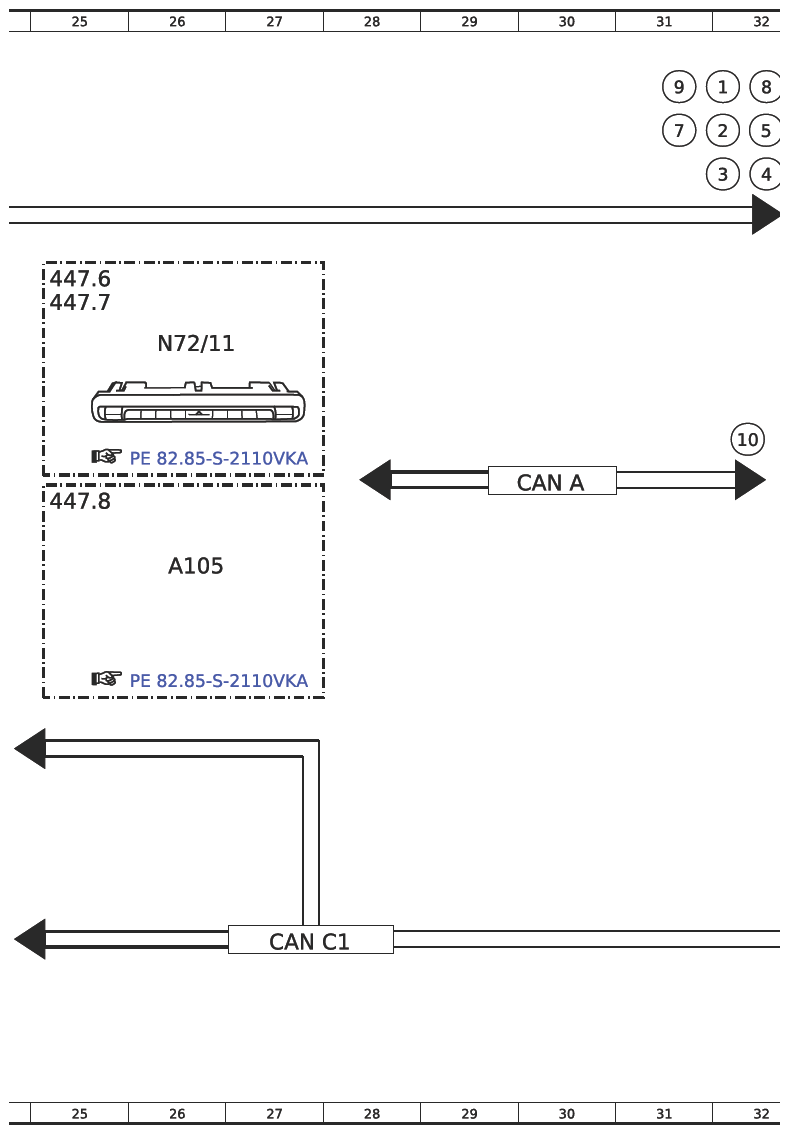

| N72/11 | Head unit control panel control unit | 26D |

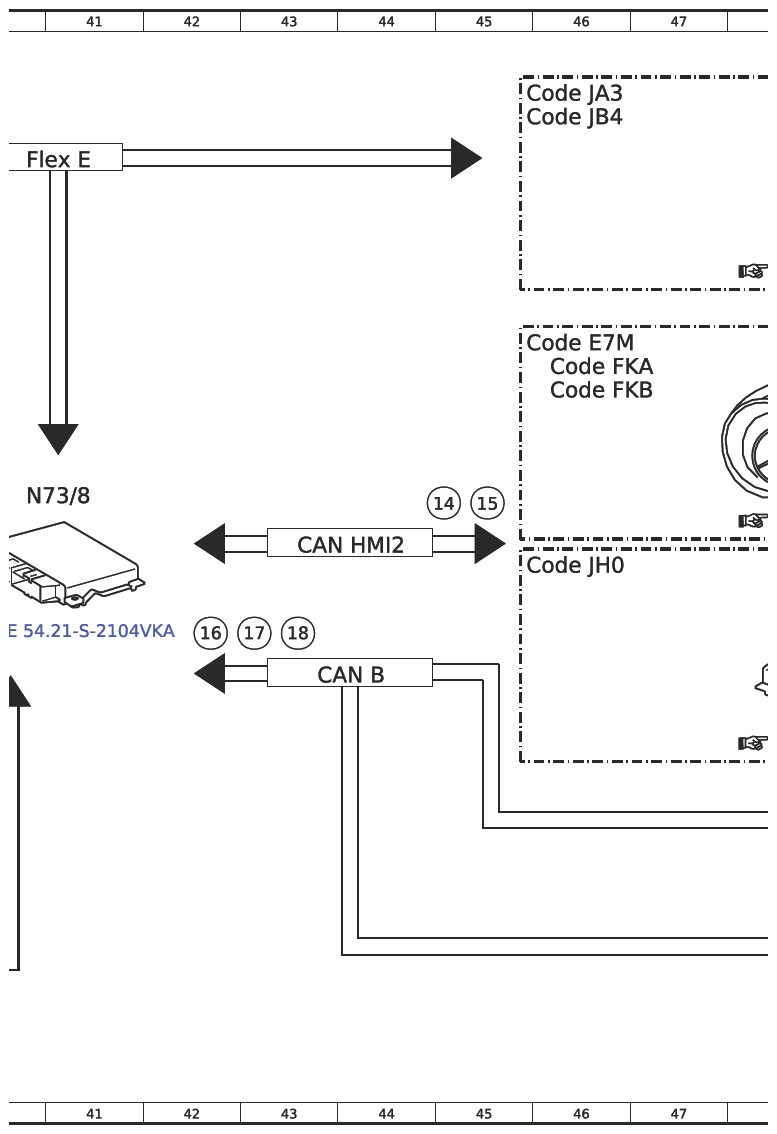

| N73/8 | Electronic ignition lock (EZS) control unit | 40E |

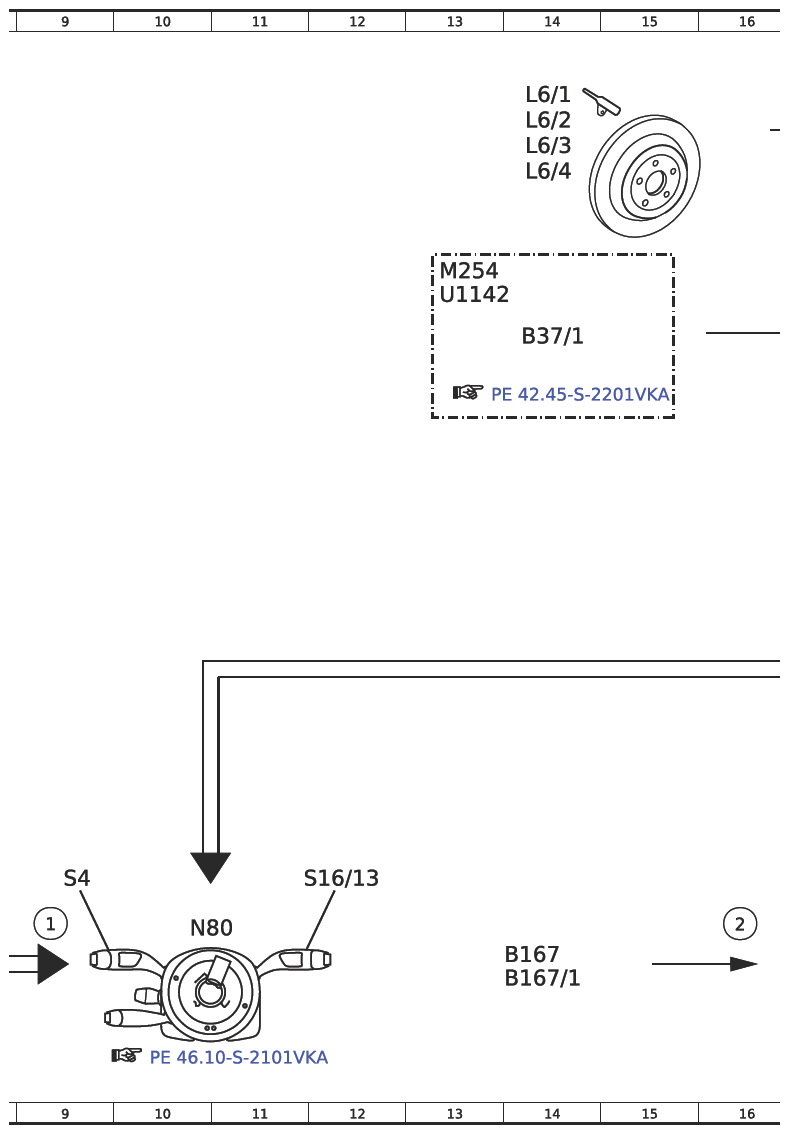

| N80 | Steering column tube module (MRM) control unit | 10K |
| S110 | Left multifunction steering wheel button group | 1K |
| S111 | Right multifunction steering wheel button group | 1K |
| S12 | Parking brake indicator switch | 63J |
| S16/13 | DIRECT SELECT selector lever | 12J |
| S4 | Combination switch | 9J |
| U1142 | Valid for electric vehicle | 13C |
