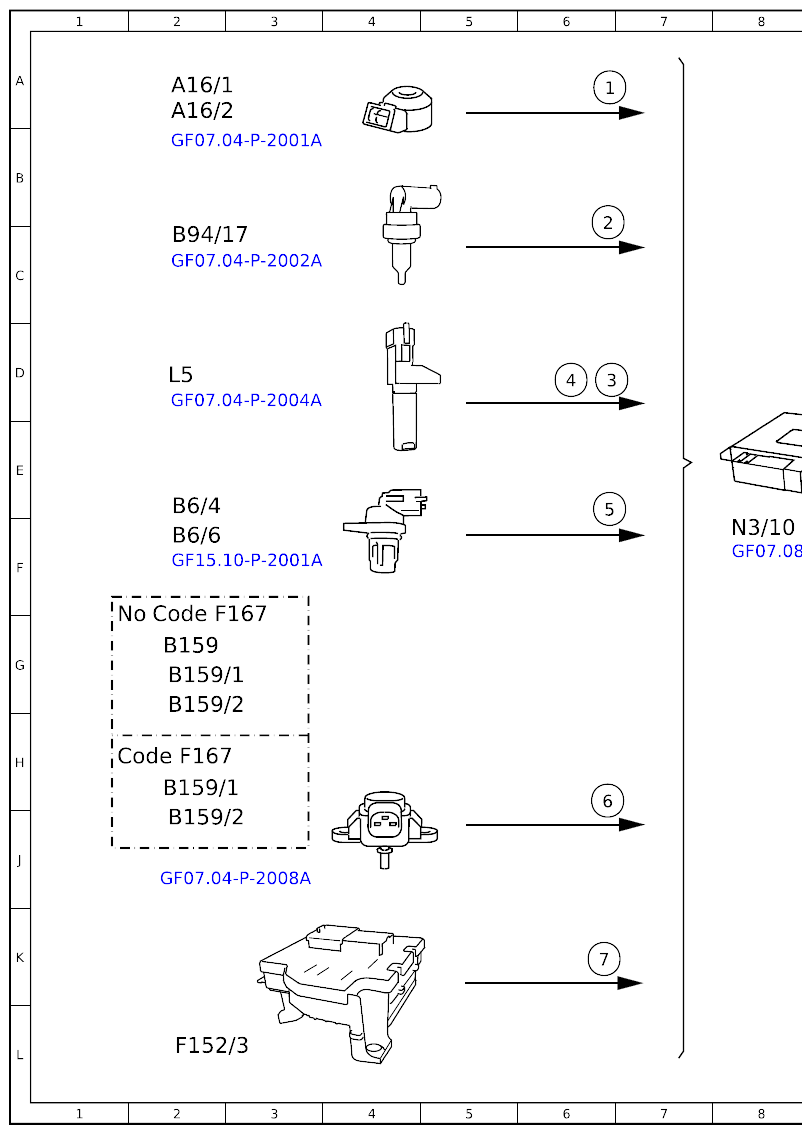

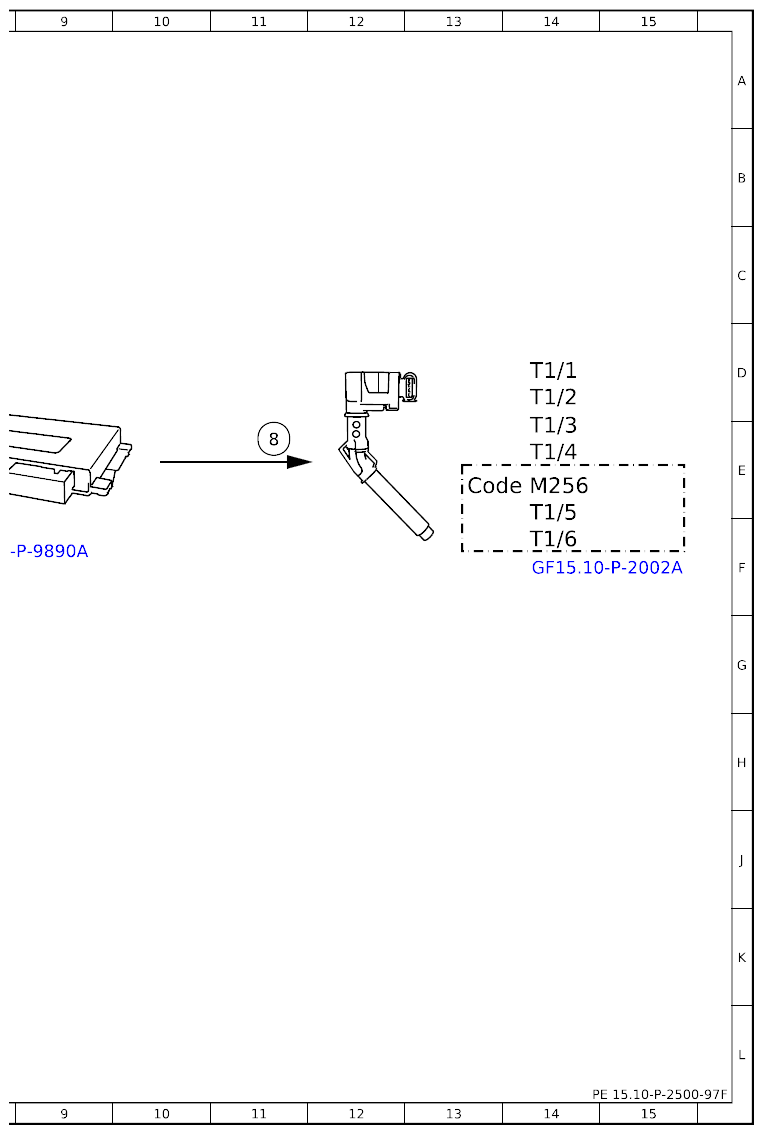

Function Schematic For Ignition System - PE15.10-P-2500-97F
Engine 254 in model 167
as of model year 2023
Engine 254 in model 206, 214, 236, 254
Engine 256 in model 214, 223, 236
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Knock sensor, signal | 6A |
| 2 | Coolant temperature sensor, signal | 6C |
| 3 | Crankshaft Hall sensor, signal | 6D |
| 4 | Engine speed, signal | 6D |
| 5 | Camshaft Hall sensor, signal | 6E |
| 6 | Pressure sensor downstream of air filter, signal | 6H |
| 7 | Circuit 87, status | 6K |
| 8 | Ignition coils, actuation | 11E |
| A16/1 | Cylinder 3+4 knock sensor | 2A |
| A16/2 | Knock sensor | 2A |
| B159 | Charge air pressure/temperature sensor | 2G |
| B159/1 | Charge air pressure/temperature sensor | 2H |
| B159/1 | Charge air pressure/temperature sensor | 2G |
| B159/2 | Charge air cooler pressure and temperature sensor | 2J |
| B159/2 | Charge air cooler pressure and temperature sensor | 2G |
| B6/4 | Camshaft Hall sensor | 2E |
| B6/6 | Camshaft Hall sensor | 2F |
| B94/17 | Coolant temperature sensor | 2C |
| Code F167 | Model series 167 | 1H |
| Code F167 | Model series 167 | 2G |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 13E |
| F152/3 | Engine compartment fuse and relay module | 2L |
| L5 | Crankshaft Hall sensor | 2D |
| N3/10 | Engine management control unit | 8F |
| T1/1 | Cylinder 1 ignition coil | 14D |
| T1/2 | Cylinder 2 ignition coil | 14D |
| T1/3 | Cylinder 3 ignition coil | 14E |
| T1/4 | Cylinder 4 ignition coil | 14E |
| T1/5 | Cylinder 5 ignition coil | 14F |
| T1/6 | Cylinder 6 ignition coil | 14F |
