Ignition Diagnostic Monitor: Notes
NOTE:
Enter this test only when Code 01 is displayed during QUICK TESTS procedure or when directed here from another PINPOINT TEST.

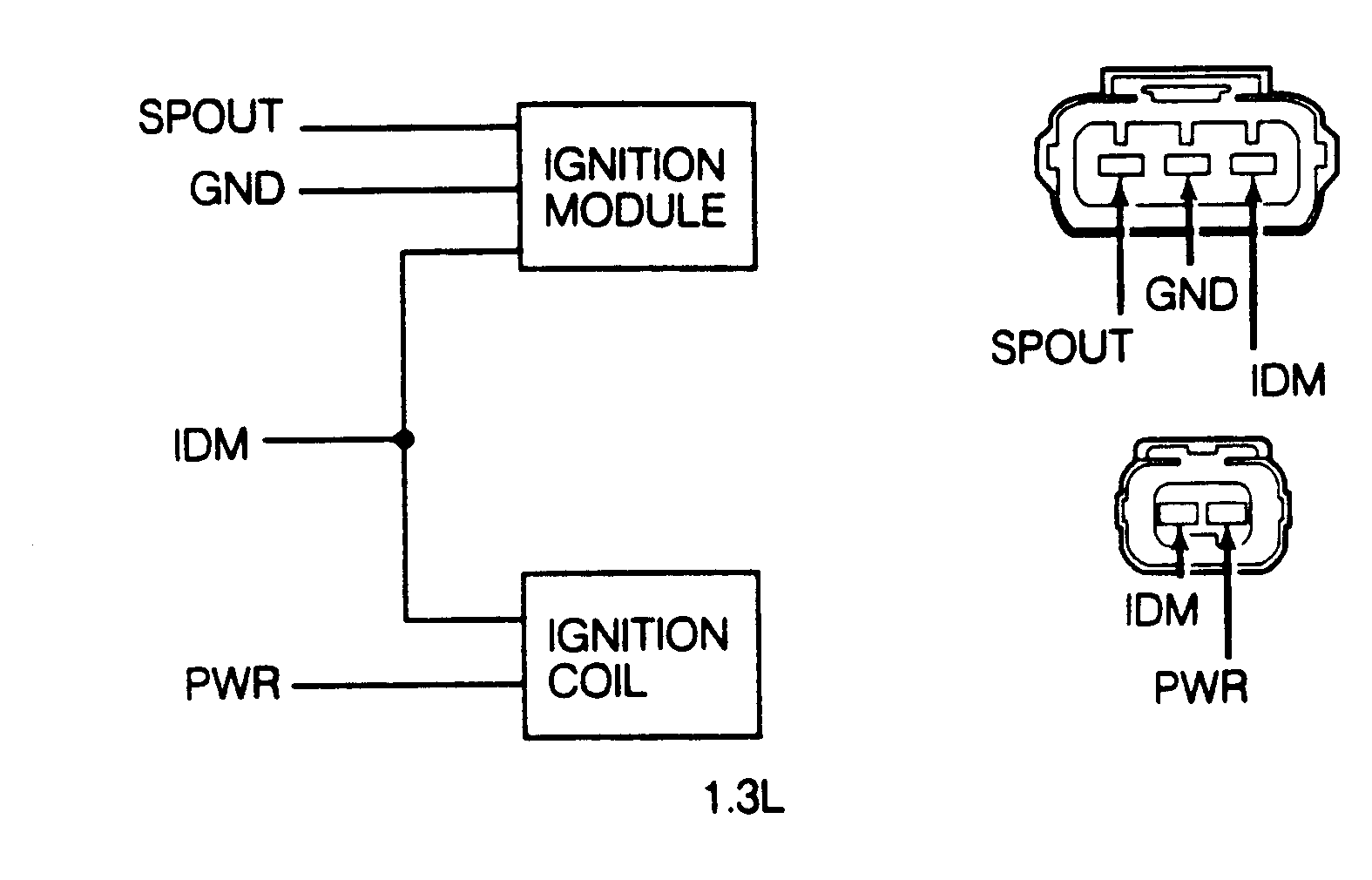

IDM CIRCUIT PIN IDENTIFICATION
| Circuit | PCM Pin | BOB Pin | Wire Color | |||
|---|---|---|---|---|---|---|
| 1.3L | ||||||
| GND | 2A | 39, 40, 44, 60 | BLK | |||
| IDM | (1) | (1) | YEL/GRN | |||
| PWR | (1) | (1) | BLK/WHT | |||
| SPOUT | 1G | 36 | BLU/ORG | |||
| 1.6L | ||||||
| IDM | 1M | 6 | YEL/BLU | |||
| PWR | (1) | (1) | BLK/WHT | |||
|
||||||
