Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location |
|---|---|

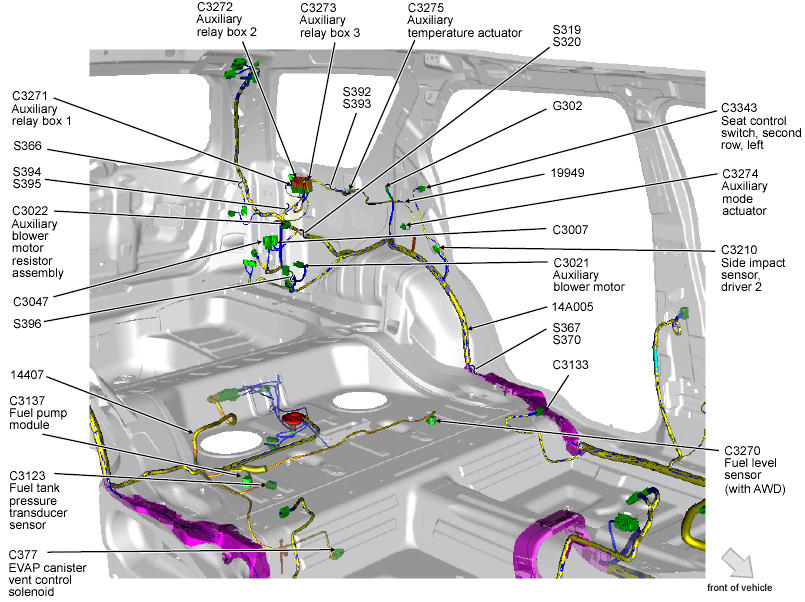

| Auxiliary Relay Boxes 1, 2 & 3 | Behind left rear quarterpanel. See Figure. |

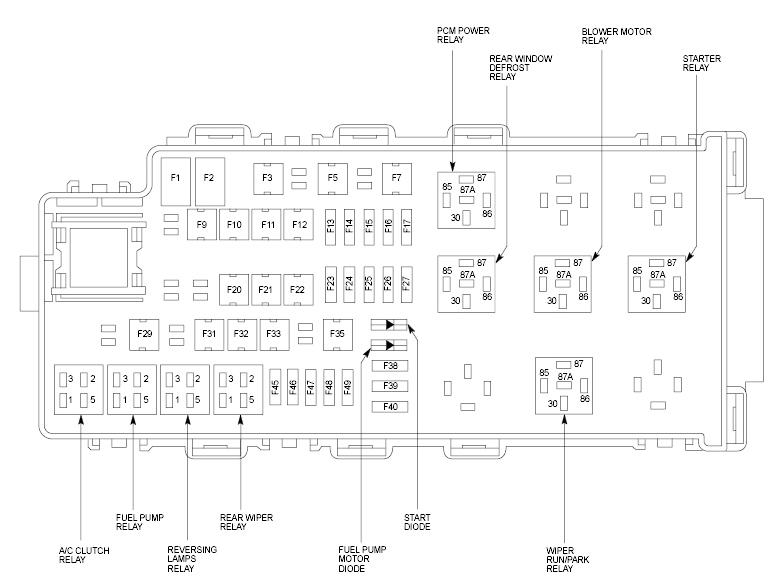

| Battery Junction Box (BJB) | Left side of engine compartment. See Figure. |
| FUEL PUMP MOTOR Diode | In battery junction box. See Figure. |
| Fuselink A | Top rear of engine. See Figure. |
| Fuselink B | Top rear of engine. See Figure. |
| Smart Junction Box (SJB) | Under left side of dash. See Figure. |
| START Diode | In battery junction box. See Figure. |
