Miscellaneous Components
MISCELLANEOUS COMPONENTS LOCATION
| Component | Location |
|---|---|
| A/C-Heater Blower Motor Resistor | On blower motor housing. |
| Auto. A/C Power Transistor | On blower unit air outlet. |
| A/T Diode | Above left kickpanel. |

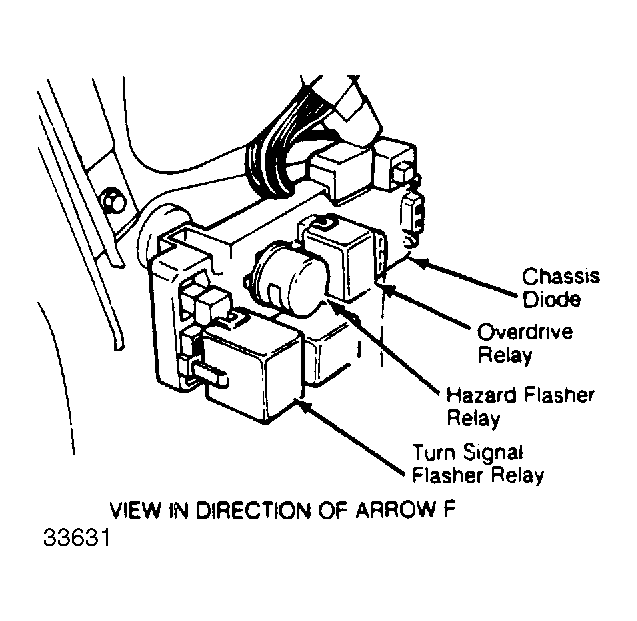

| Chassis Diode | Below left side of dash. See Figure. |
| Diagnostic Connector | Under right side of dash. |
| ECI & Oxygen Sensor Test Connector | Near right shock tower. See Figure. |
| Electric Controlled Injection (ECI) Diodes | One behind right kickpanel, one to left of instrument panel. |
| Electronic Controlled Injection (ECI) Resistors | On right headlight support. See Figure. |
| Pulse Generator | On transmission extension housing. See Figure. |
| Rear Brake Lock-Up Cont. Modulator | In right rear corner of engine bay. |
| Rear Brake Lock-Up Resistor | Above left kickpanel. |
| Relay Panels | Left kick panel and front engine bay. See Figure & 5. |
