Component Locations

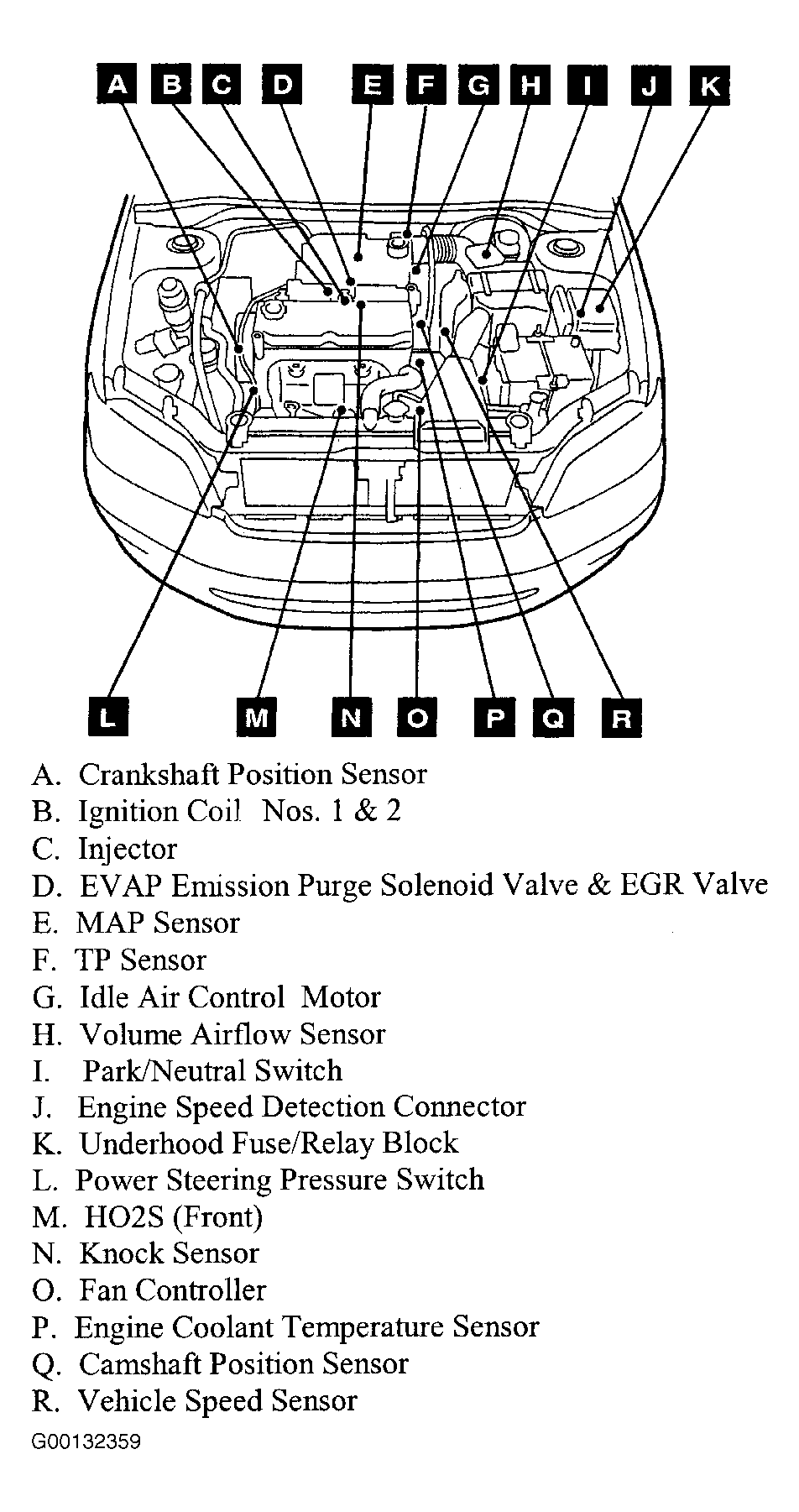

Fig 1: Underhood Component Locations
G00132359Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

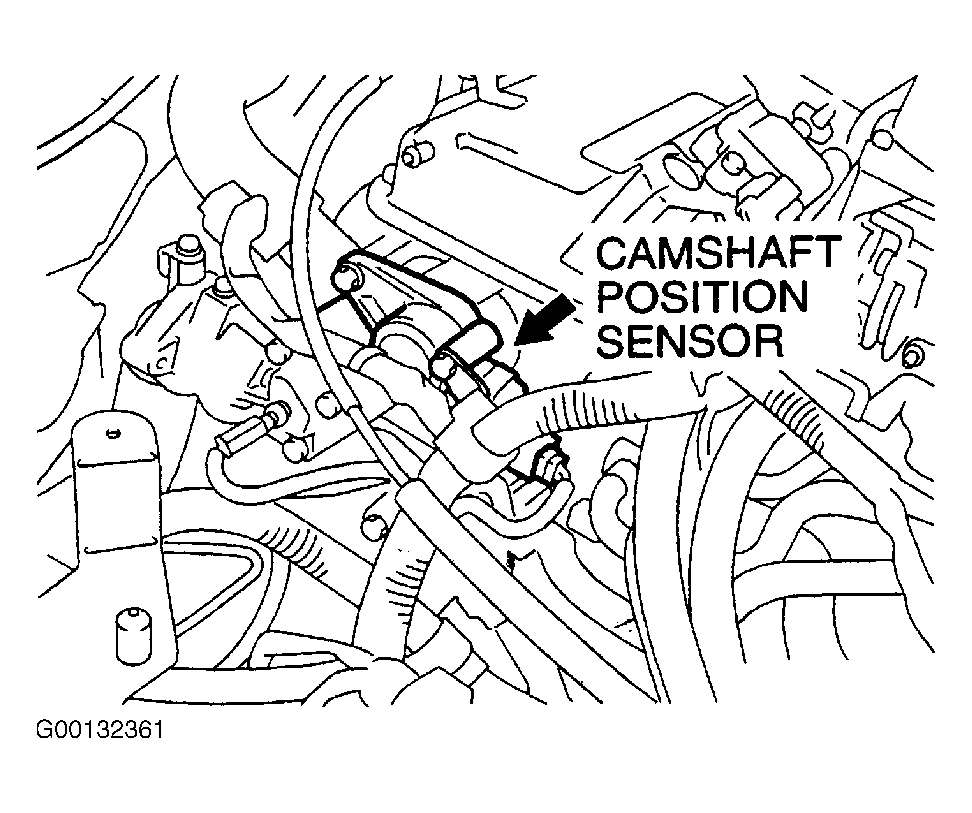

Fig 2: Locating Camshaft Position Sensor
G00132361Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

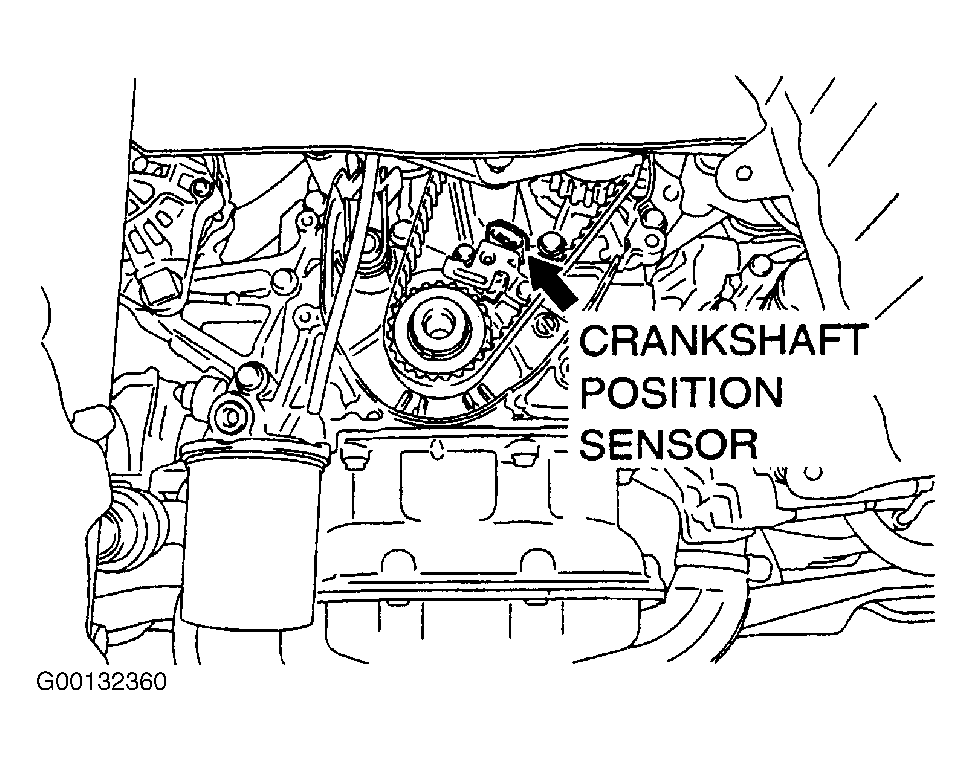

Fig 3: Locating Crankshaft Position Sensor
G00132360Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

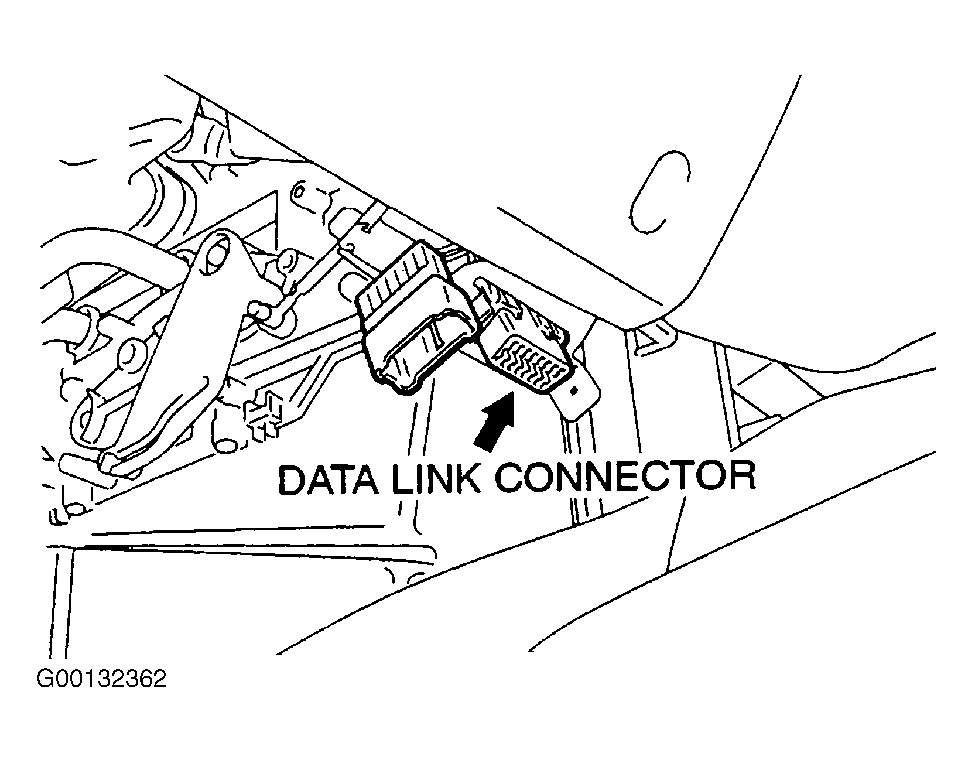

Fig 4: Locating Data Link Connector (DLC)
G00132362Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

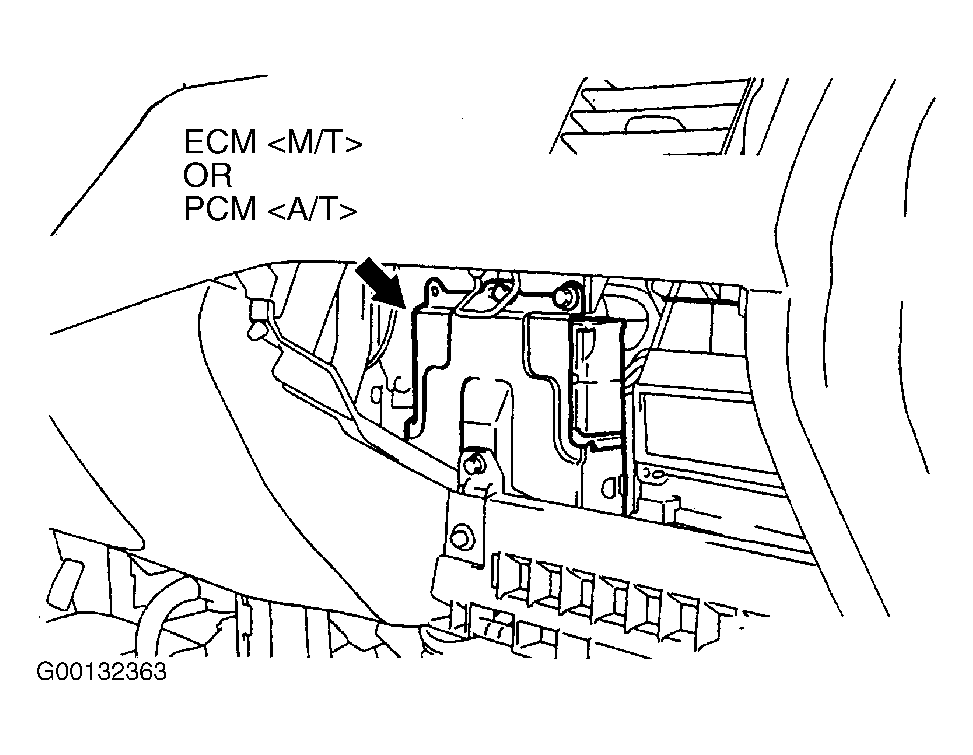

Fig 5: Locating ECM Or PCM
G00132363Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

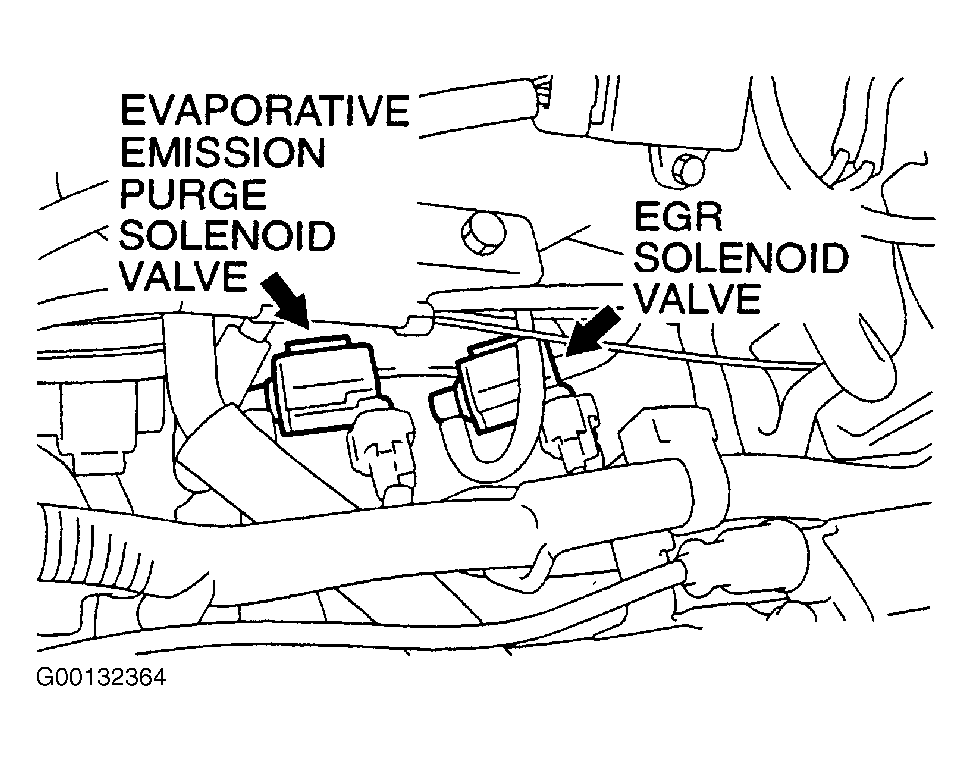

Fig 6: Locating EGR Solenoid Valve & EVAP Emission Purge Solenoid Valve
G00132364Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

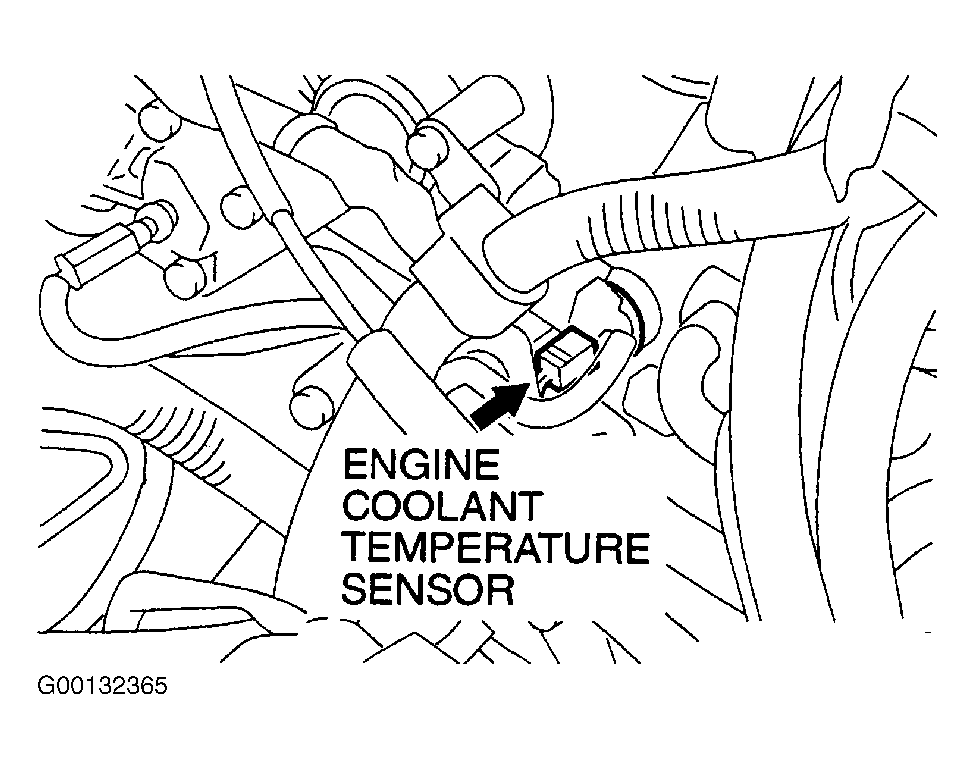

Fig 7: Locating Engine Coolant Temperature Sensor
G00132365Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

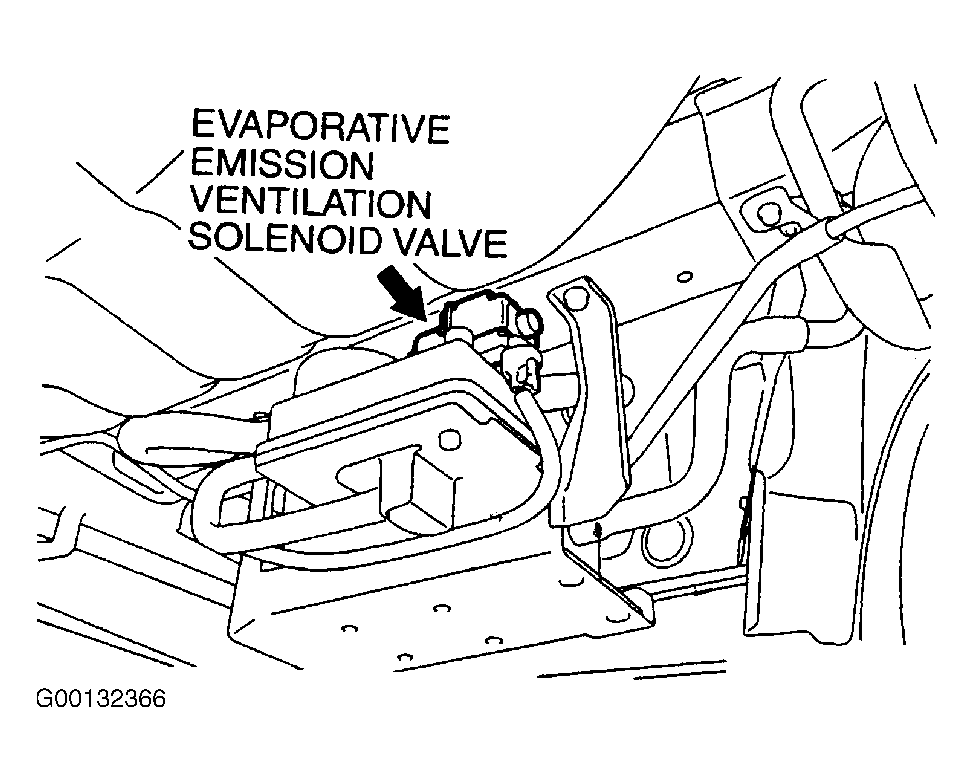

Fig 8: Locating EVAP Emission Ventilation Solenoid Valve
G00132366Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

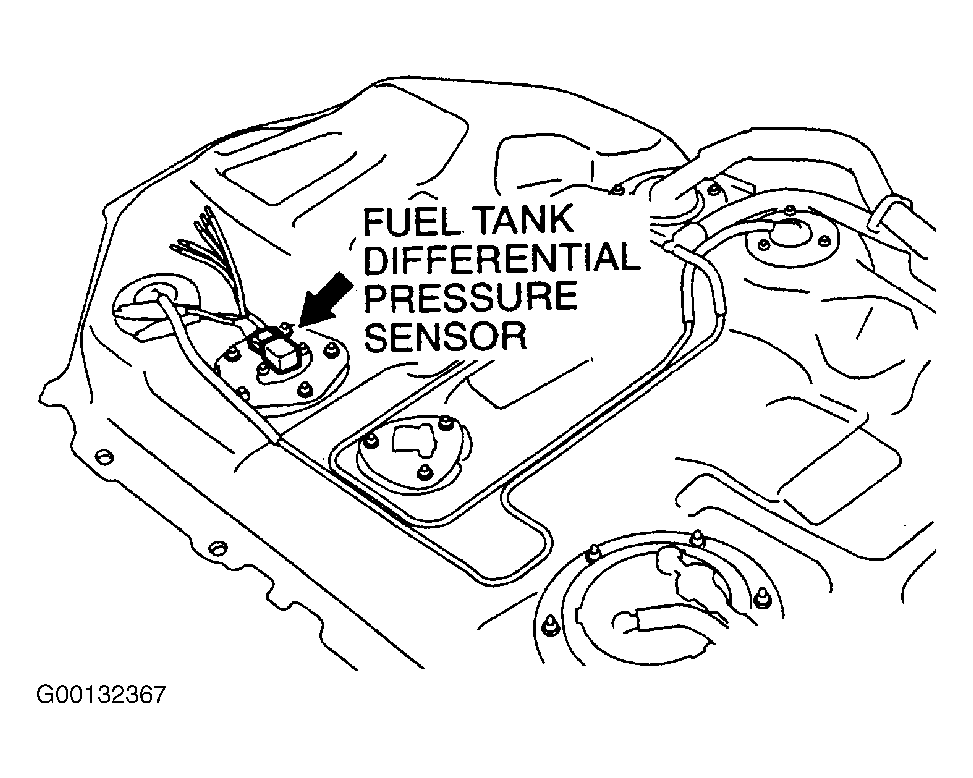

Fig 9: Locating Fuel Tank Differential Pressure Sensor
G00132367Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

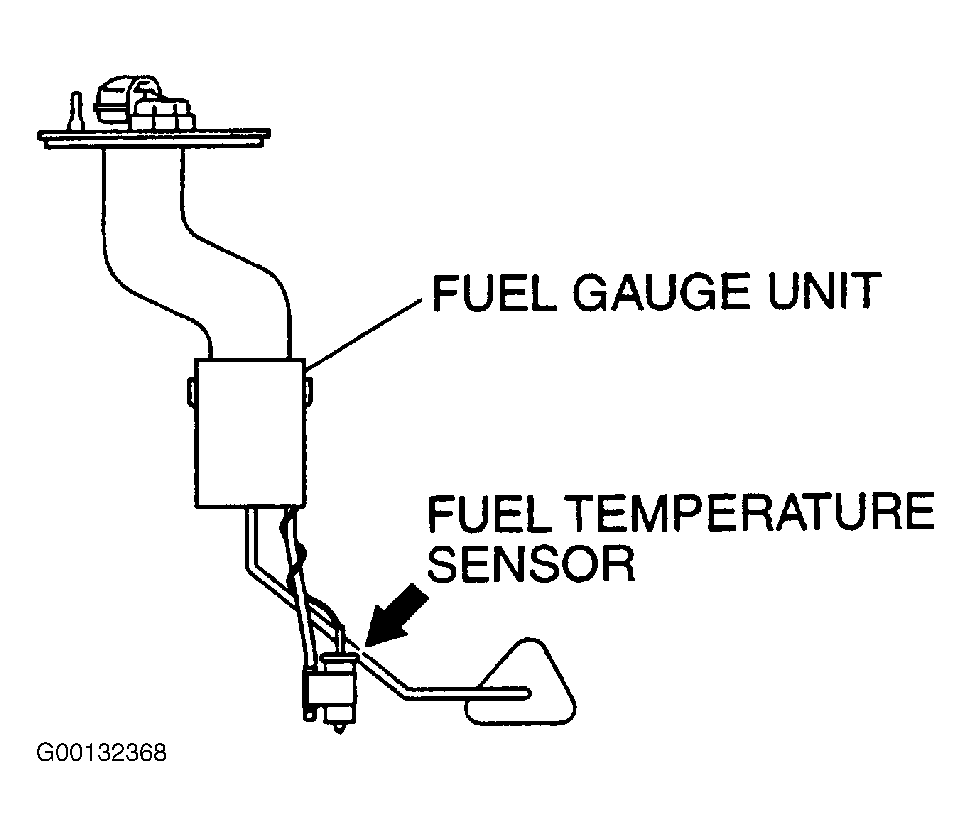

Fig 10: Locating Fuel Temperature Sensor
G00132368Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

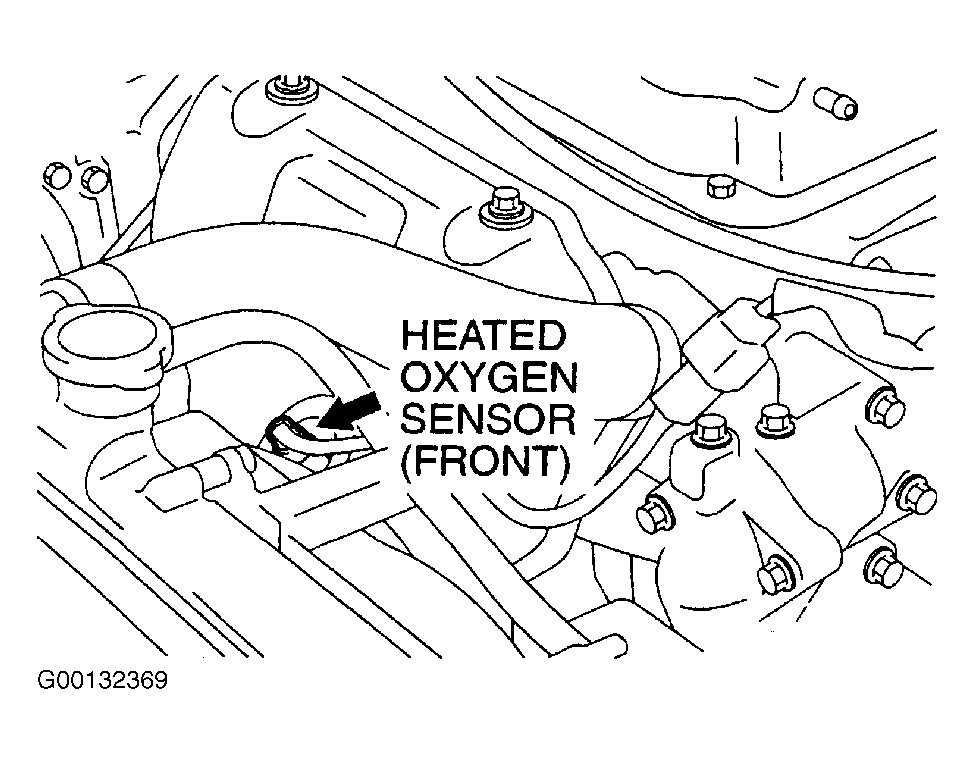

Fig 11: Locating Heated Oxygen Sensor (Front)
G00132369Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

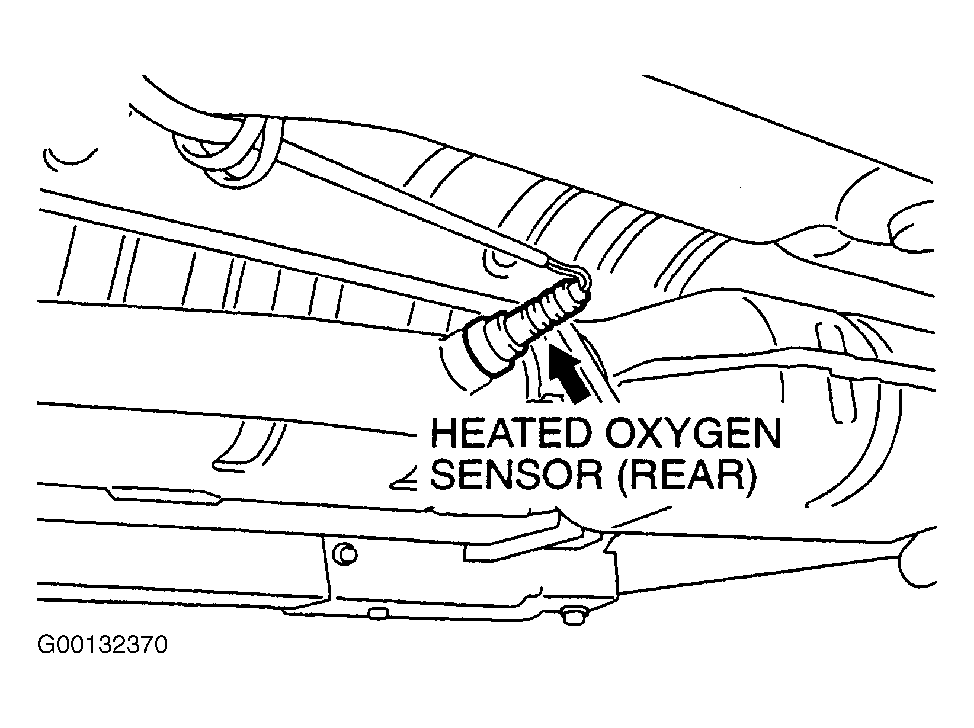

Fig 12: Locating Heated Oxygen Sensor (Rear)
G00132370Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

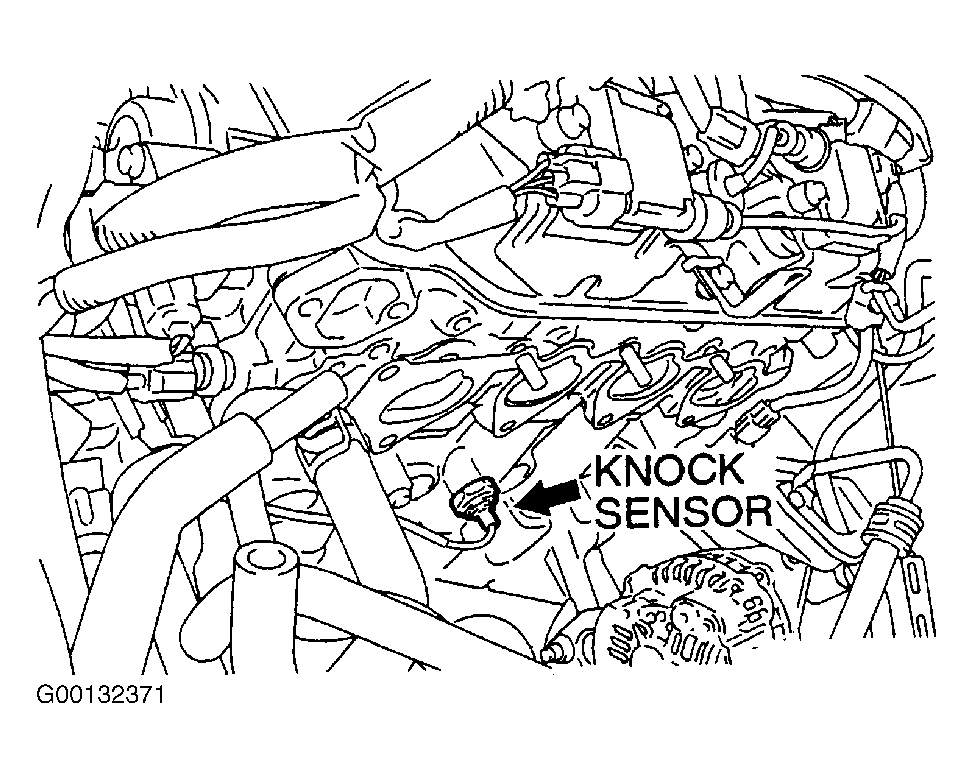

Fig 13: Locating Knock Sensor
G00132371Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

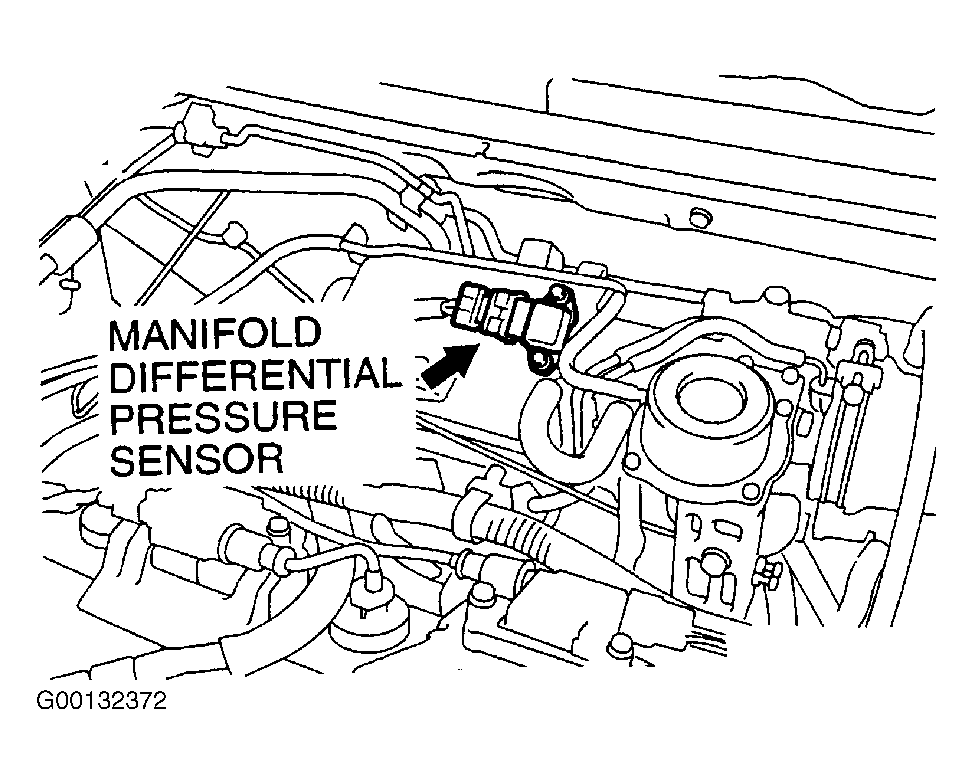

Fig 14: Locating Manifold Differential Pressure Sensor
G00132372Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

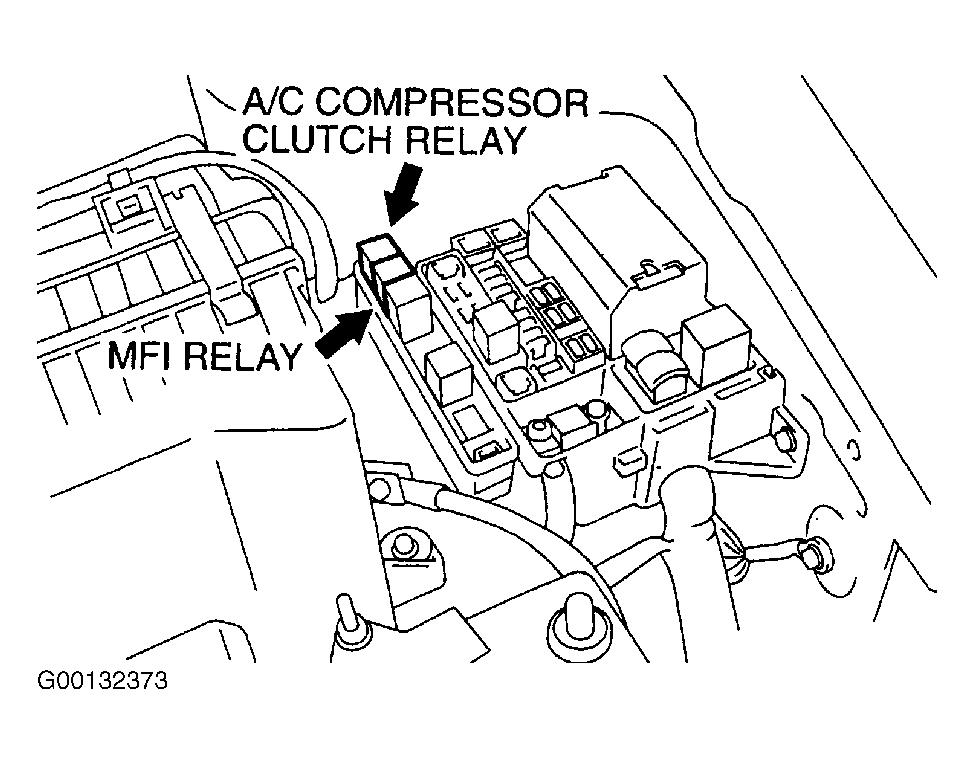

Fig 15: Locating MFI Relay
G00132373Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 16: Locating Throttle Position Sensor
G00132374Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

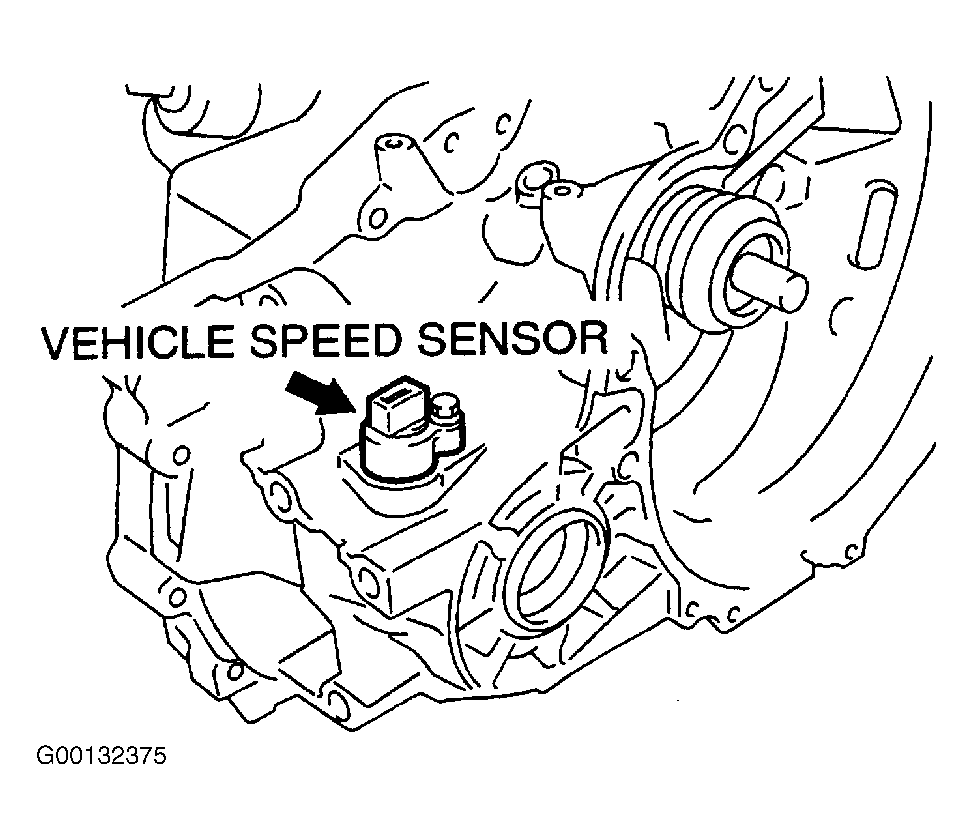

Fig 17: Locating Vehicle Speed Sensor
G00132375Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

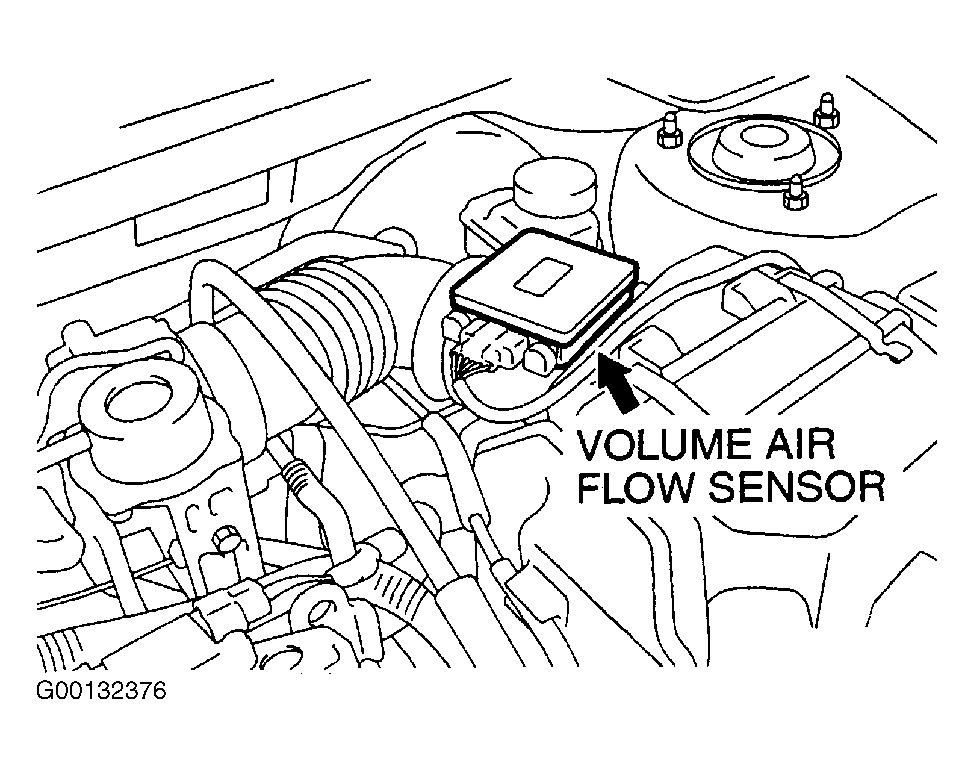

Fig 18: Locating Volume Airflow Sensor
G00132376Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
