Terminal Identification
NOTE:

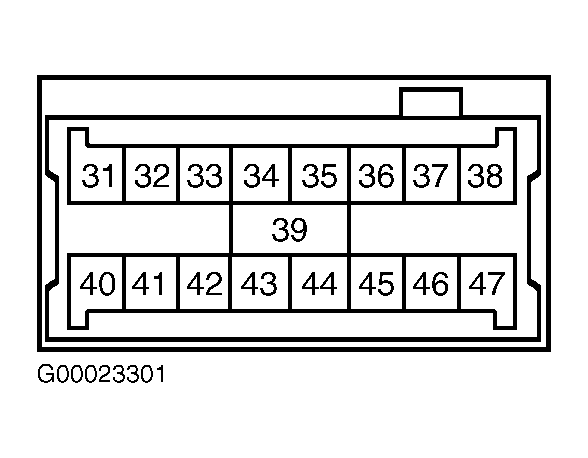

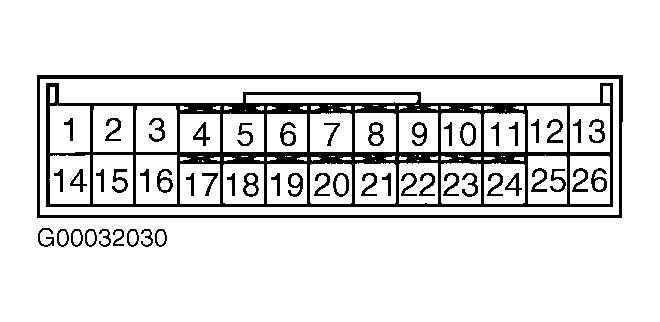

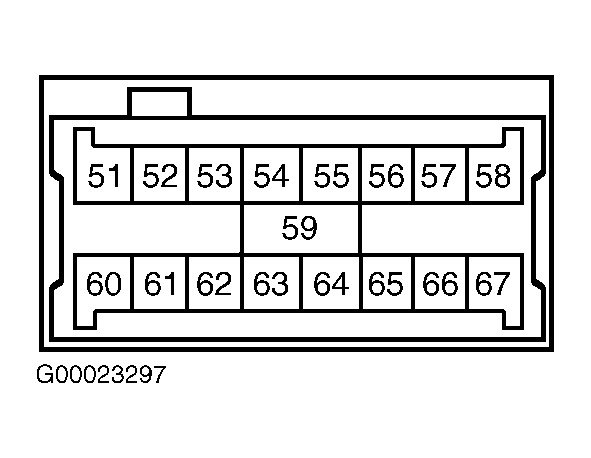

The following terminal illustrations are shown as viewed from component side of connector.
TERMINAL IDENTIFICATION DIRECTORY
| Connector | Illustration |
|---|---|
| Auto-Cruise Control ECU | Fig 1 |
| Camshaft Position (CMP) Sensor | Fig 2 |
| Combination Meter | Fig 3 & Fig 4 |
| Crankshaft Position (CKP) Sensor | Fig 5 |
| EGR Solenoid | Fig 6 |
| Engine Coolant Temperature (ECT) Sensor | Fig 7 |
| Fuel Gauge Unit/Fuel Temperature Sensor | Fig 8 |
| Fuel Injector | Fig 9 |
| Fuel Injector Intermediate | Fig 10 |
| Fuel Tank Differential Pressure (FTDP) Sensor | Fig 11 |
| Fuel Pump Relay | Fig 16 |
| Heated Oxygen Sensor (HO2S) | Fig 12 |
| Idle Air Control (IAC) Motor | Fig 13 |
| Knock Sensor | Fig 14 |
| Manifold Differential Pressure (MDP) Sensor | Fig 15 |
| MFI Relay | Fig 16 |

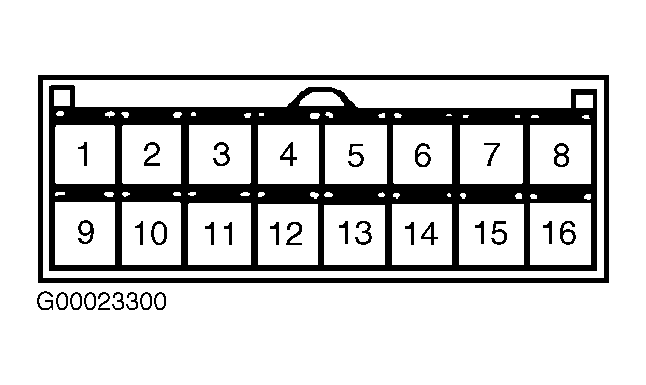

| OBD-II DLC | Fig 17 |

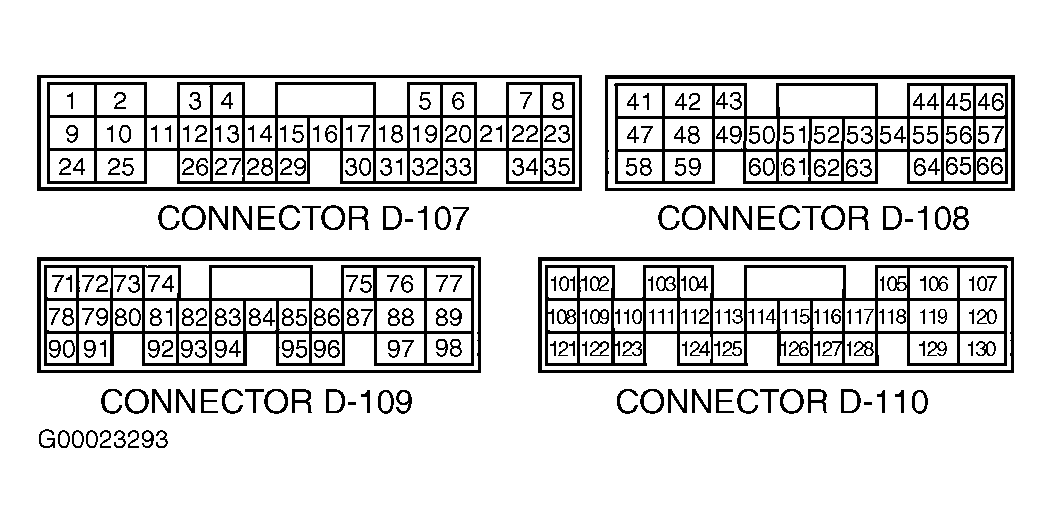

| Powertrain Control Module (PCM) | Fig 18 |
| Purge Solenoid | Fig 19 |
| Throttle Position (TP) Sensor | Fig 20 |
| Transfer ECU | Fig 21 |
| Vehicle Speed Sensor (VSS) | Fig 22 |
| Ventilation Solenoid | Fig 23 |
| Volume Airflow (VAF) Sensor | Fig 24 |

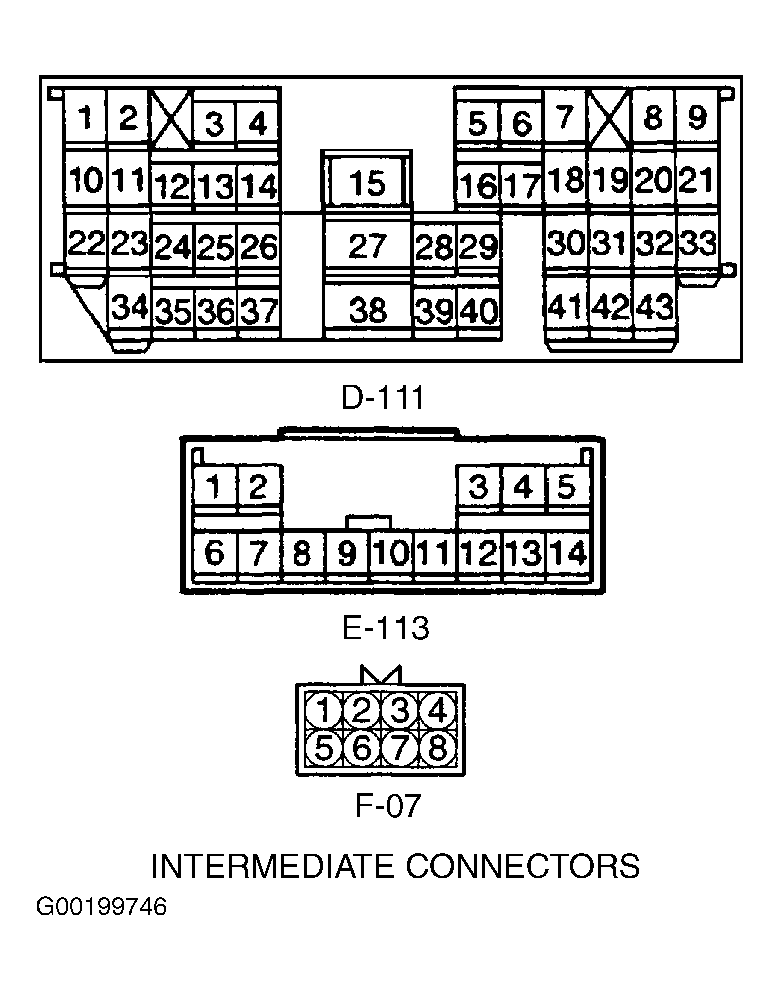

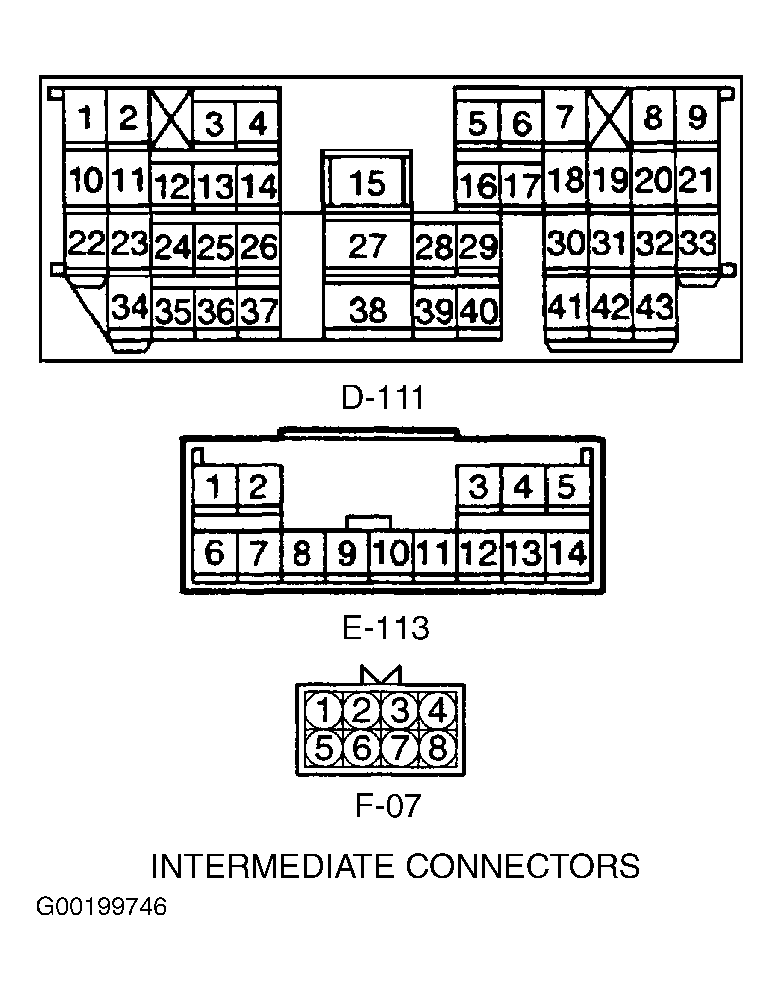

| Intermediate Connectors | Fig 25 |
