Connector Identification

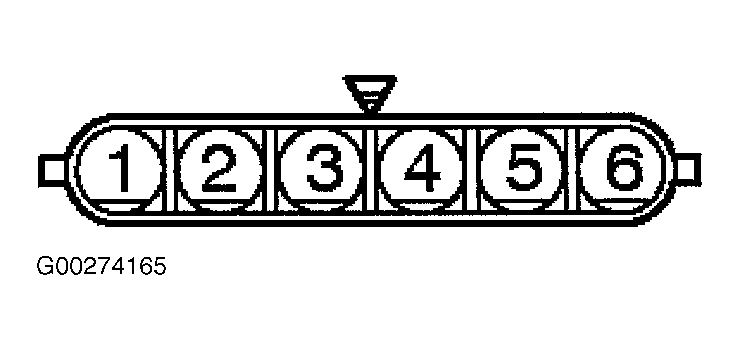

Fig 1: Identifying Accelerator Position Sensor Connector Terminals
G00274165Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 2: Identifying Camshaft Position & Fuel Tank Level/Temperature Sensor Connector Terminals
G97D07041Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 3: Identifying Combination Meter Connector D-03 Terminals
G00023297Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 4: Identifying Combination Meter Connector D-04 Terminals
G00023301Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 5: Identifying Crankshaft Position Sensor Connector Terminals
G95H31135Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 6: Identifying Engine Coolant Temperature Connector Terminals
G00005803Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

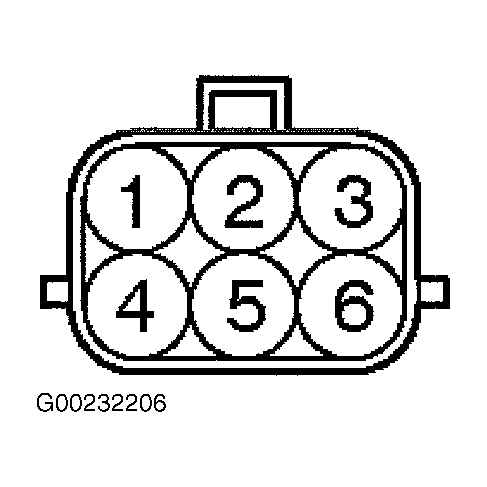

Fig 7: Identifying EGR Valve Connector Terminals
G00232206Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

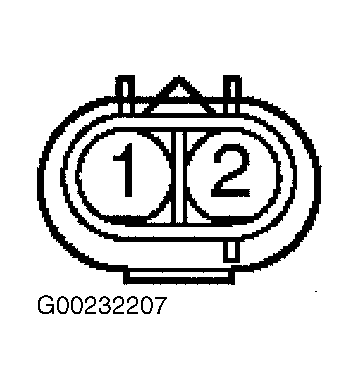

Fig 8: Identifying EVAP Purge Solenoid Connector Terminals
G00232207Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 9: Identifying EVAP Vent Solenoid Connector Terminals
G00232209Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 10: Identifying Fuel Injector Connector Terminals
G99D52616Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 11: Identifying Fuel Injector Intermediate Connector B-44 Terminals
G96H09829Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 12: Identifying Fuel Tank Differential Pressure & Manifold Differential Pressure Sensor Connector Terminals
G93J80266Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 13: Identifying HO2S Sensor Connector Terminals
G95G31159Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

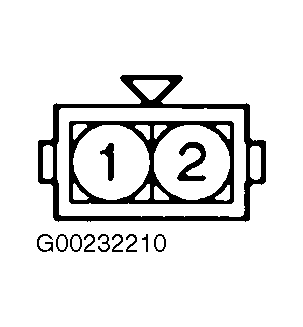

Fig 14: Identifying Intake Manifold Tuning Solenoid Connector Terminals
G00232210Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

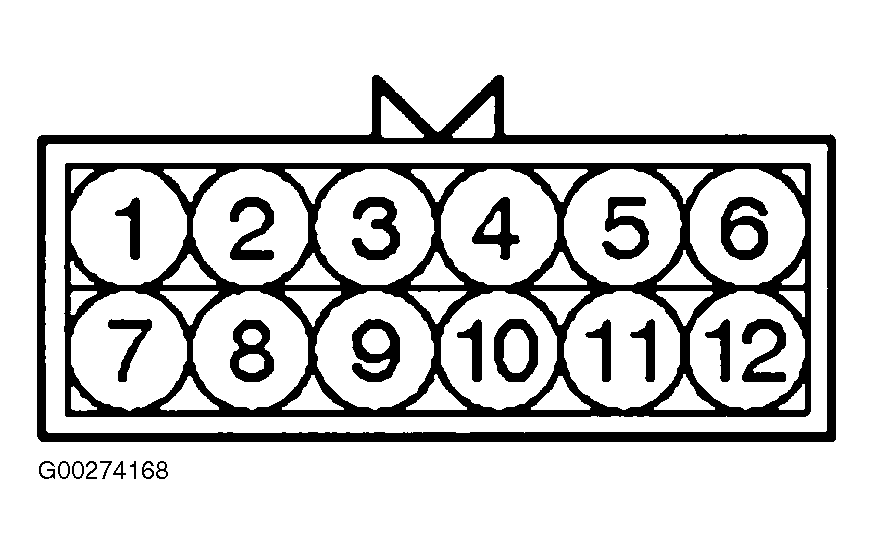

Fig 15: Identifying Intermediate Connector A-03 Terminals
G00274168Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 16: Identifying Intermediate Connectors D-111, E-113, & F-07 Terminals
G00199746Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

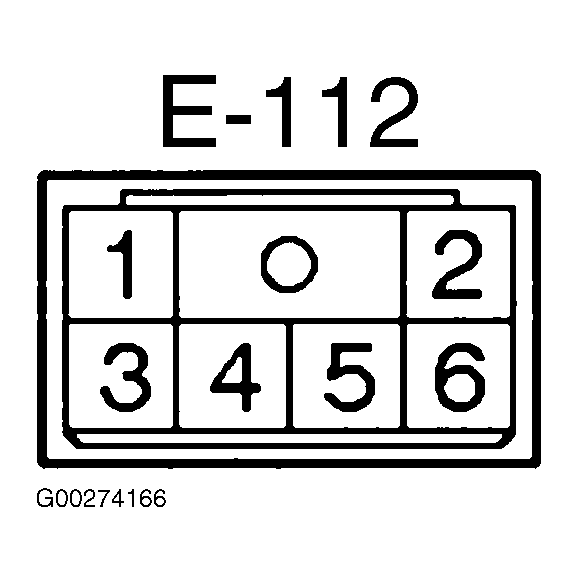

Fig 17: Identifying Intermediate Connector E-112 Terminals
G00274166Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

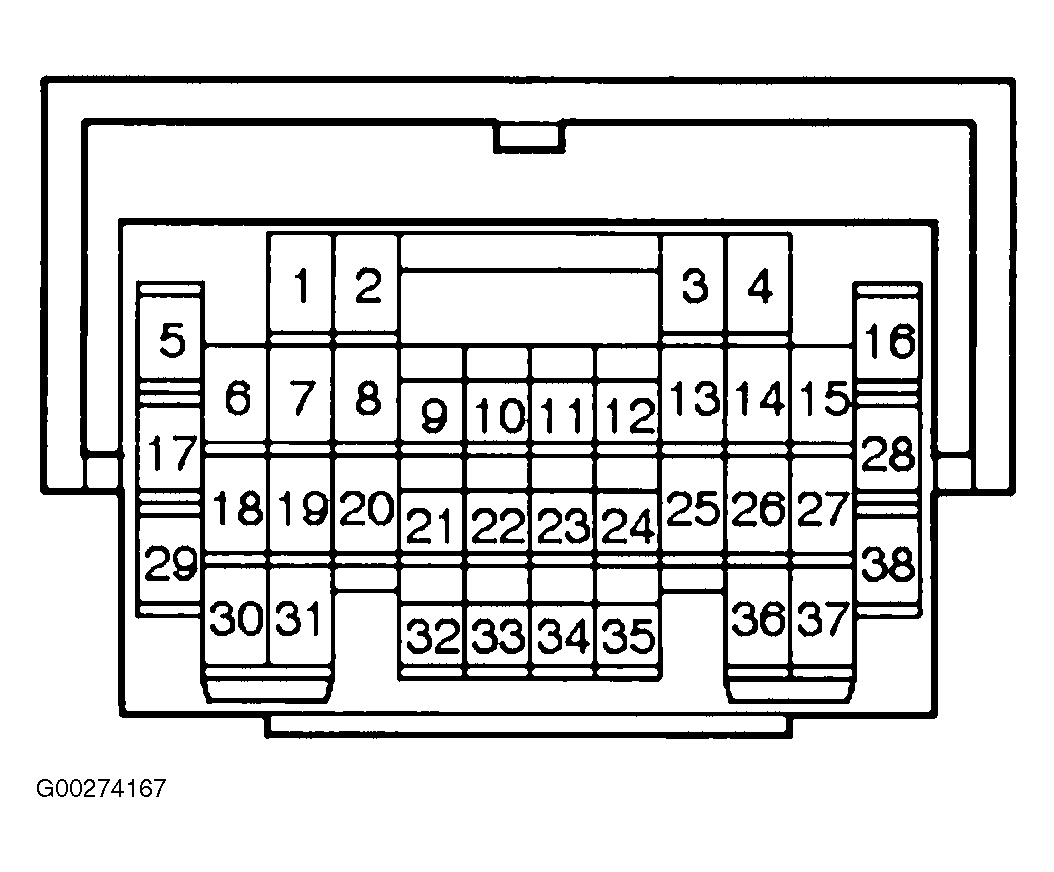

Fig 18: Identifying Intermediate Connectors E-111 & E-114 Terminals
G00274167Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 19: Identifying Knock Sensor Connector Terminals
G93I80265Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

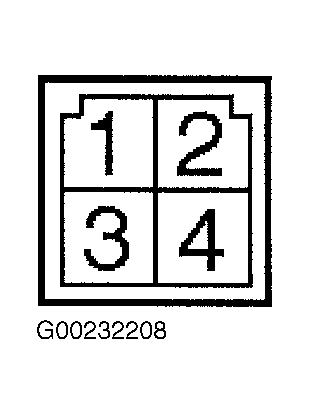

Fig 20: Identifying MFI Relay Connector Terminals
G00232208Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 21: Identifying OBD-II Data Link Connector (DLC) Terminals
G96G06364Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

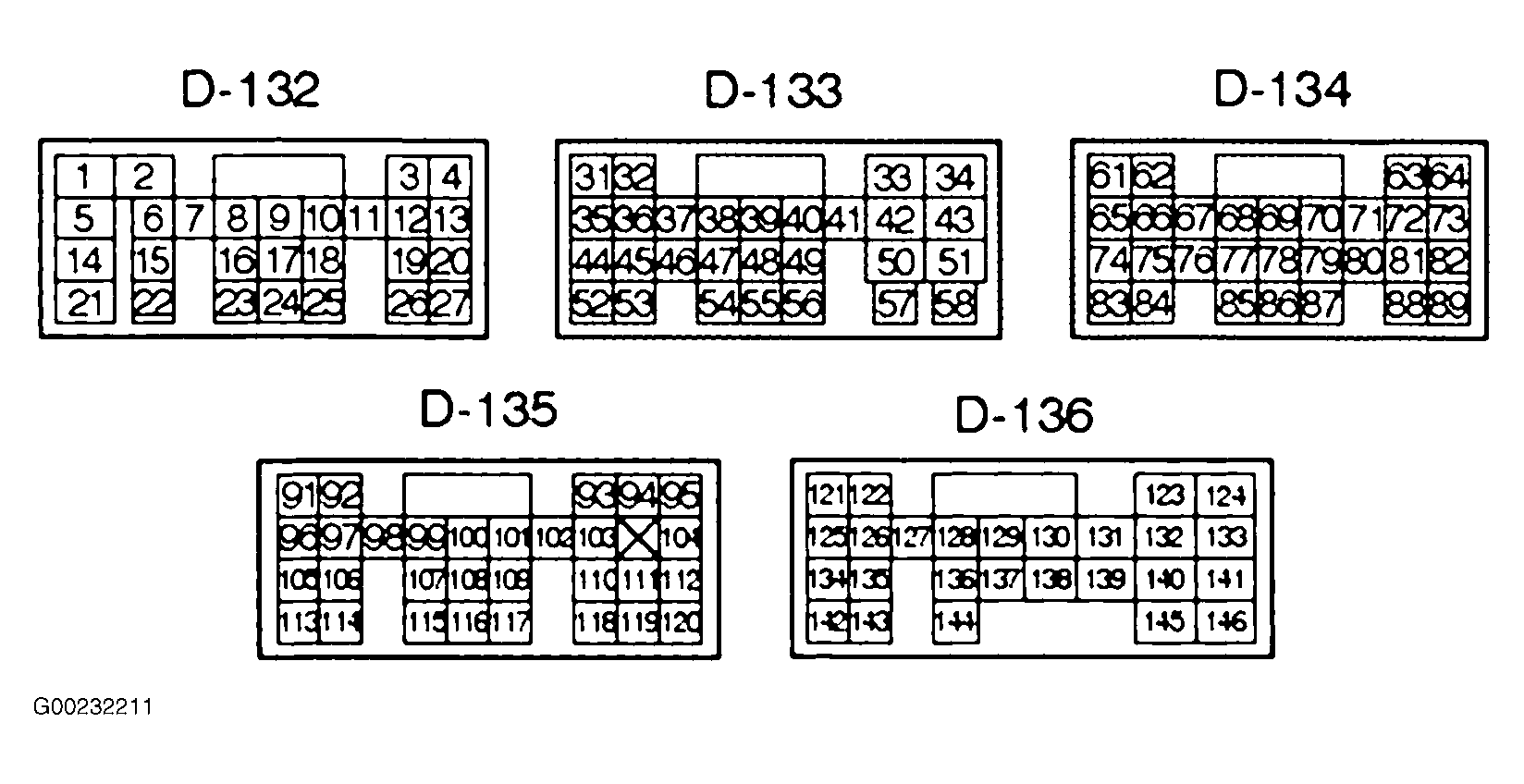

Fig 22: Powertrain Control Module Connector Terminal Identification
G00232211Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

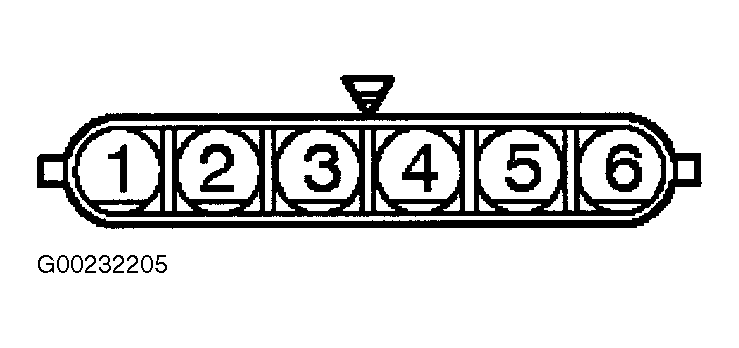

Fig 23: Identifying Throttle Actuator Control Motor/Throttle Position Sensor Connector Terminals
G00232205Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 24: Identifying Volume Airflow/Barometric Pressure/Intake Air Sensor Connector Terminals
G98A12435Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
