Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

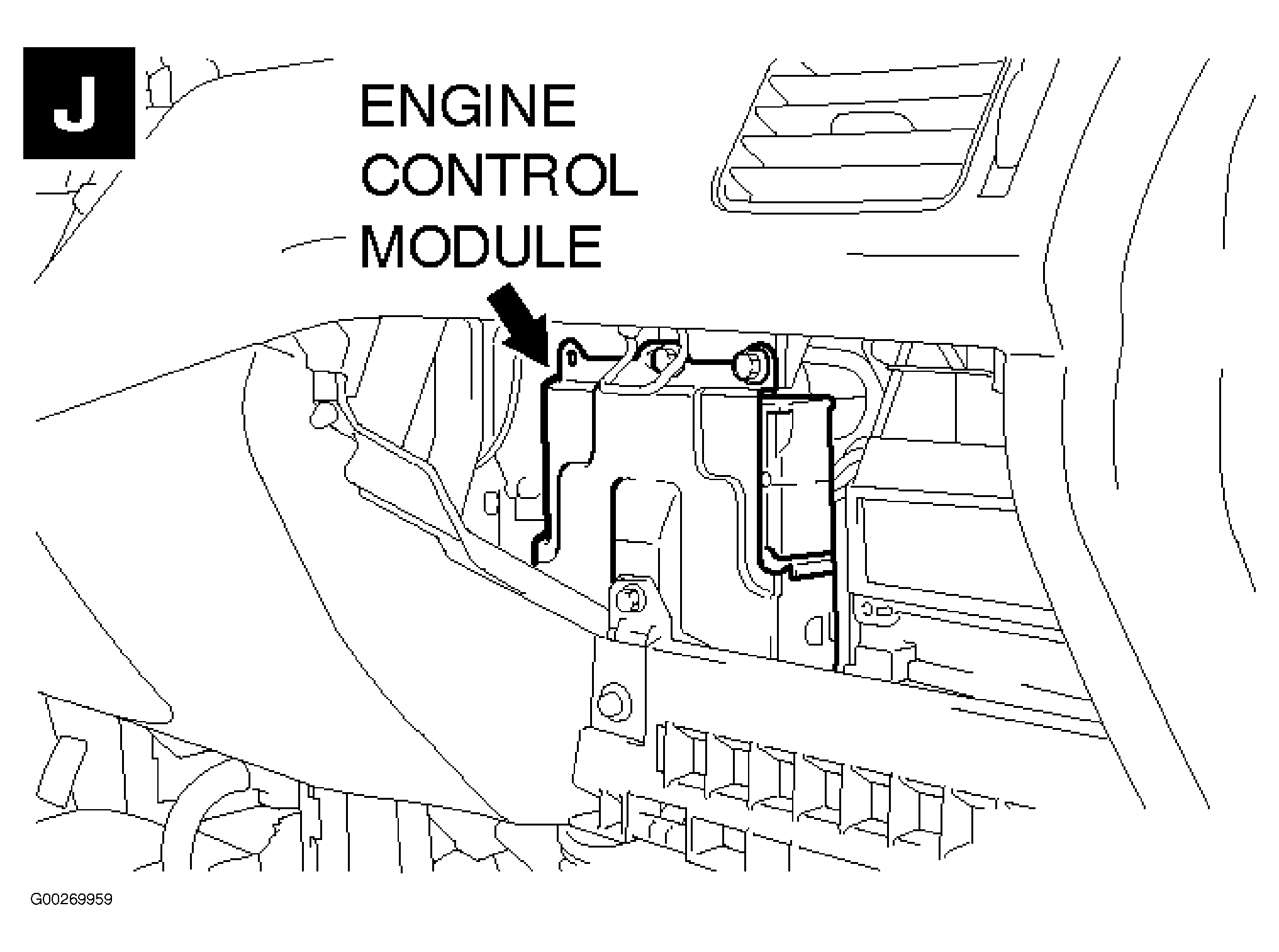

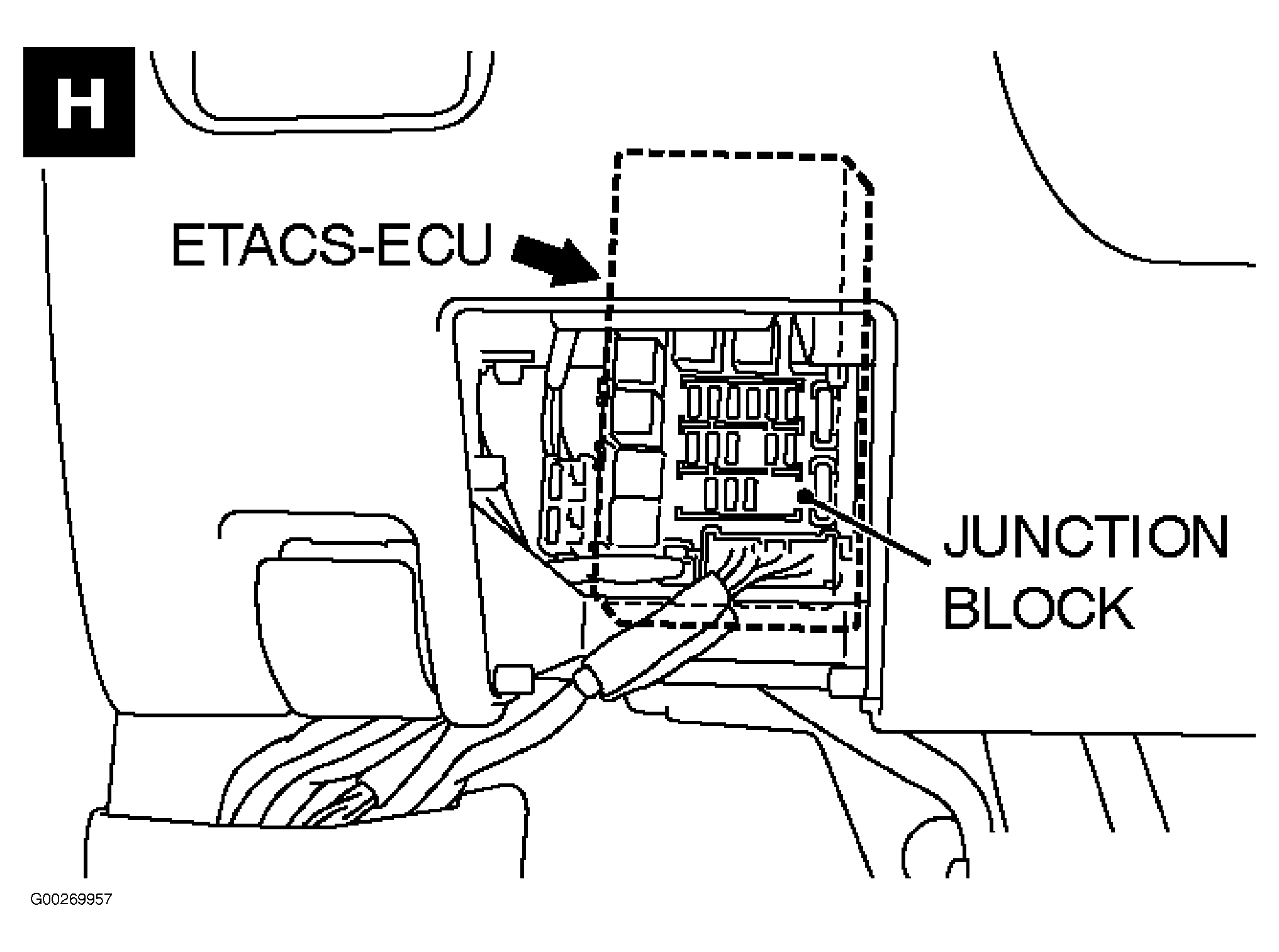

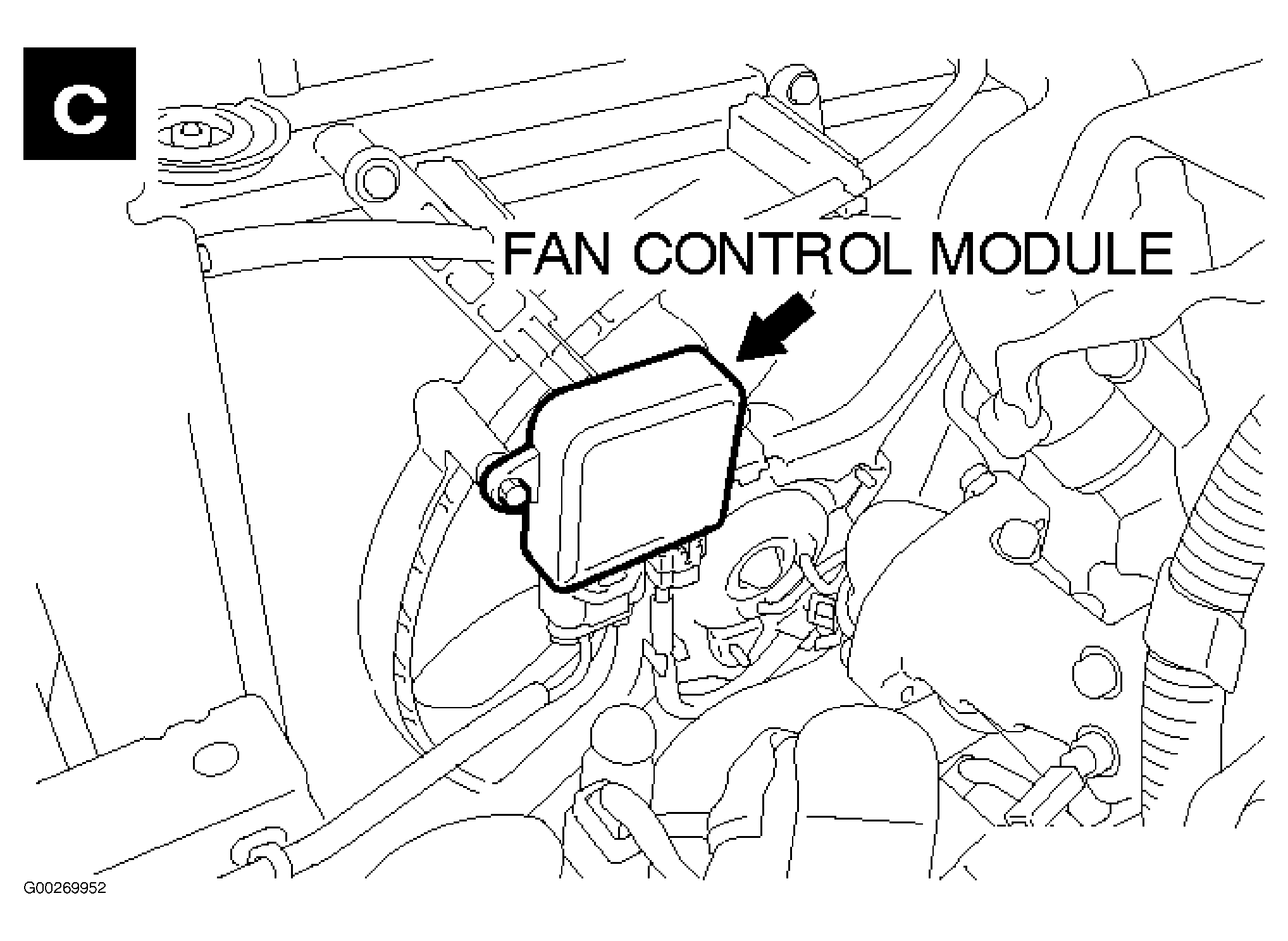

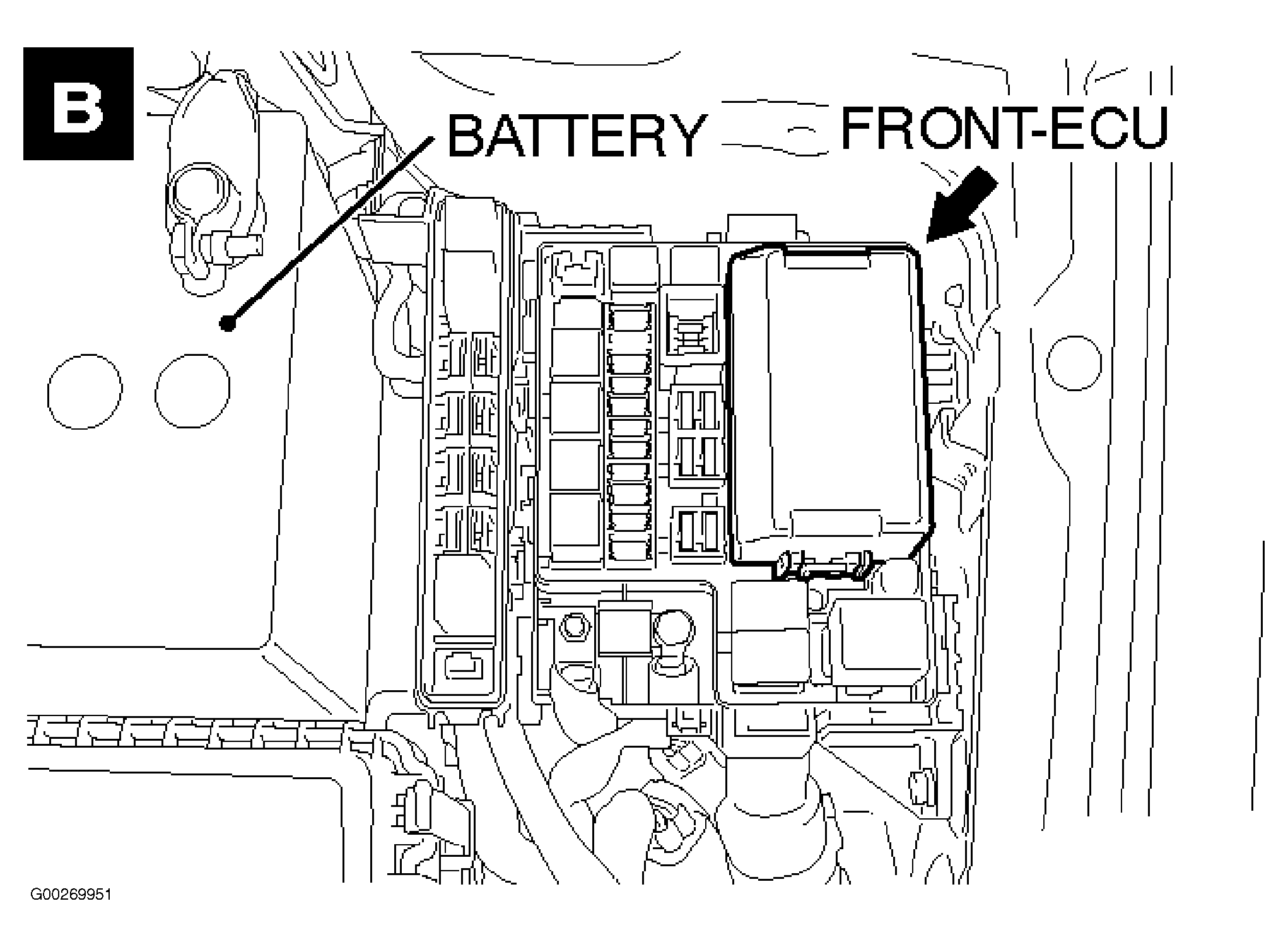

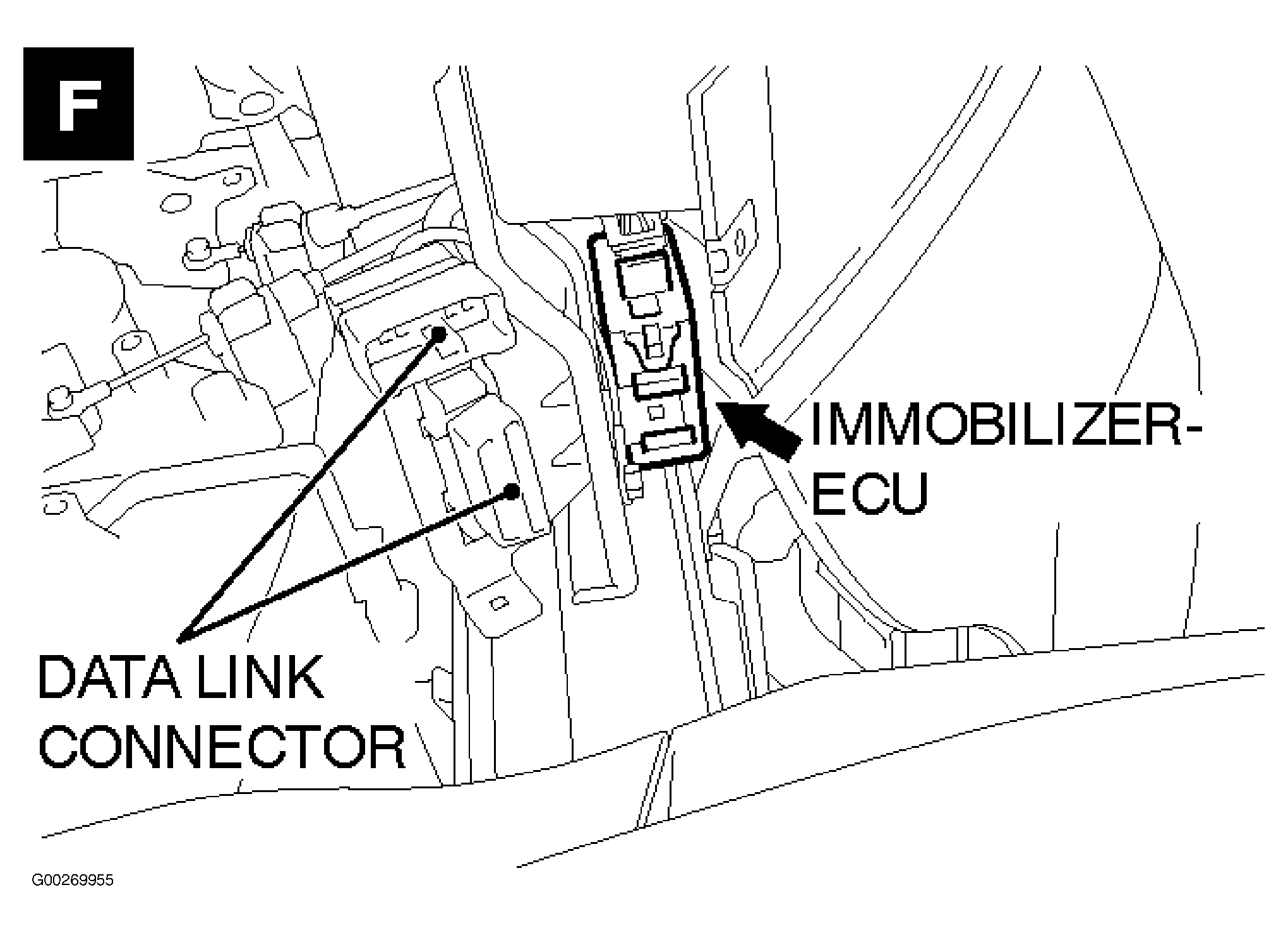

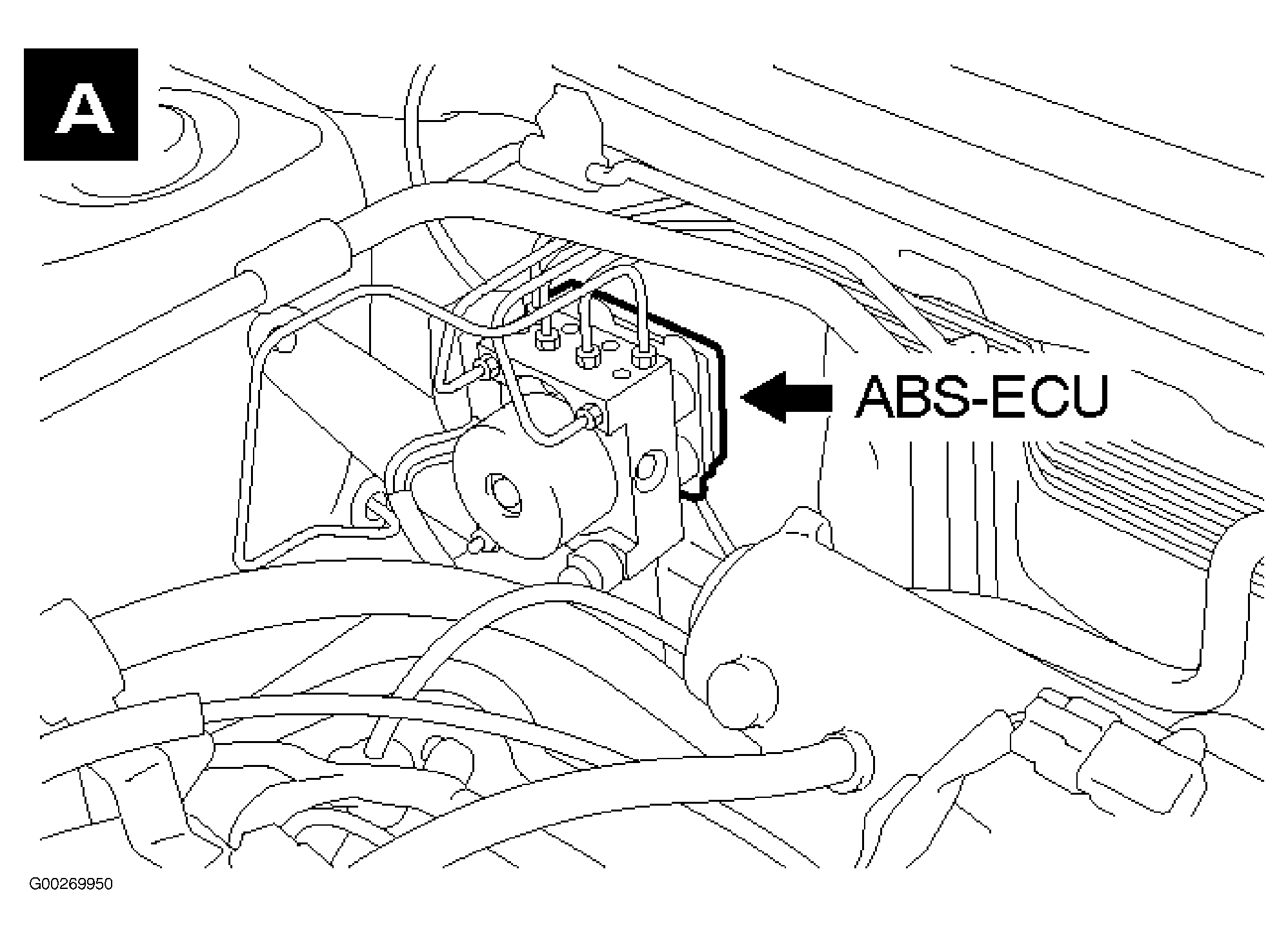

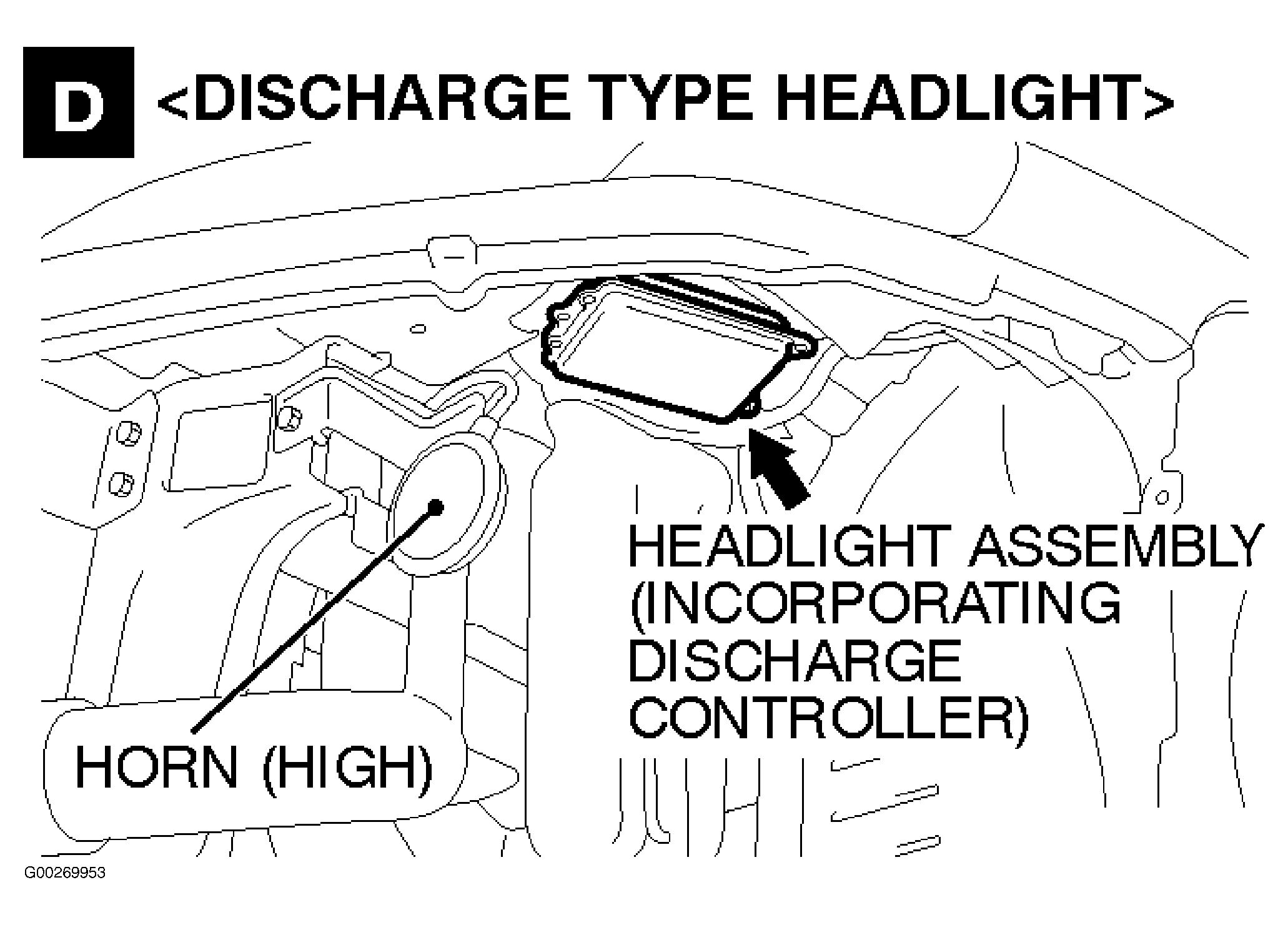

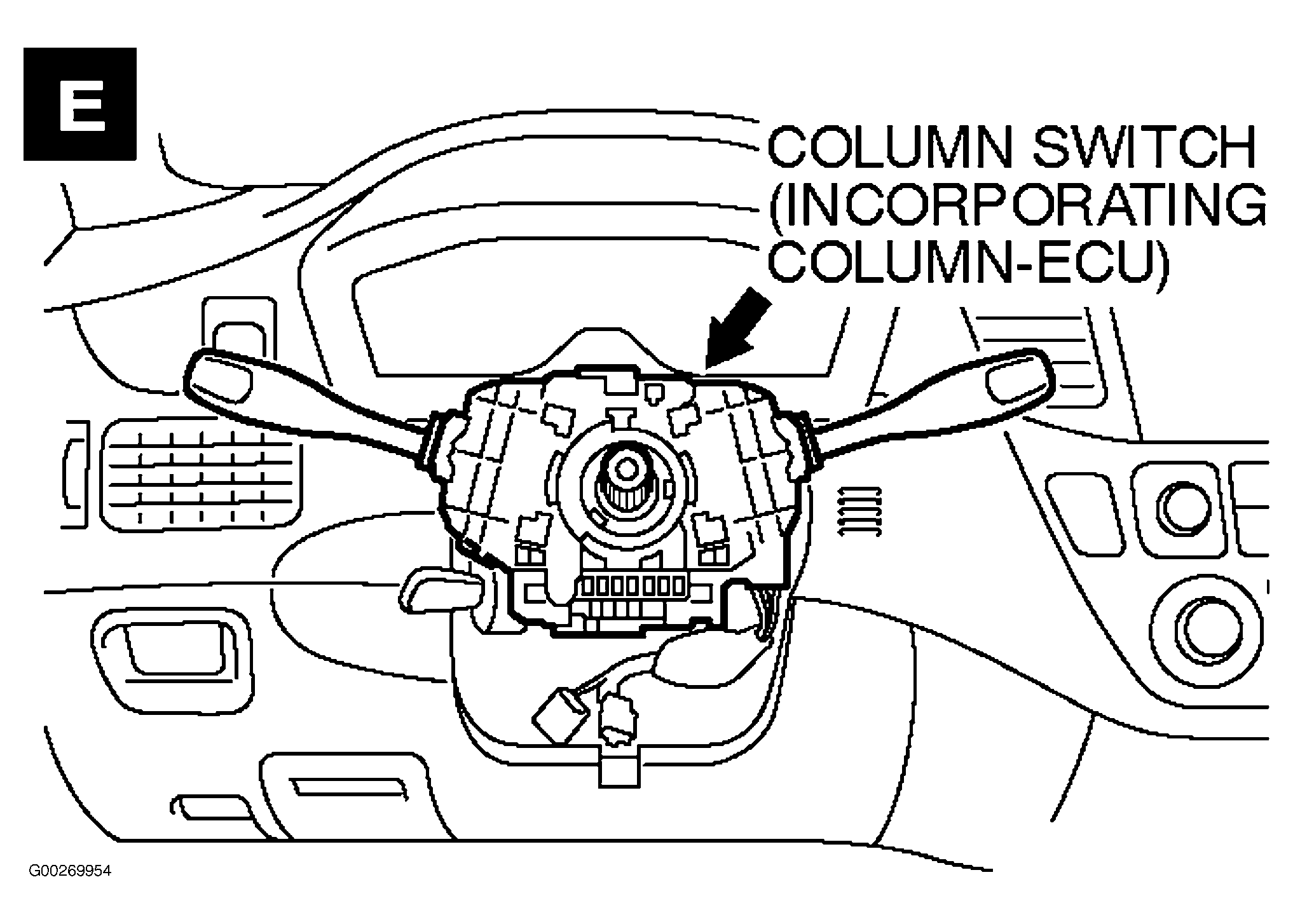

Fig 1: Control Units (1 Of 10)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 2: Control Units (2 Of 10)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 3: Control Units (3 Of 10)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 4: Control Units (4 Of 10)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

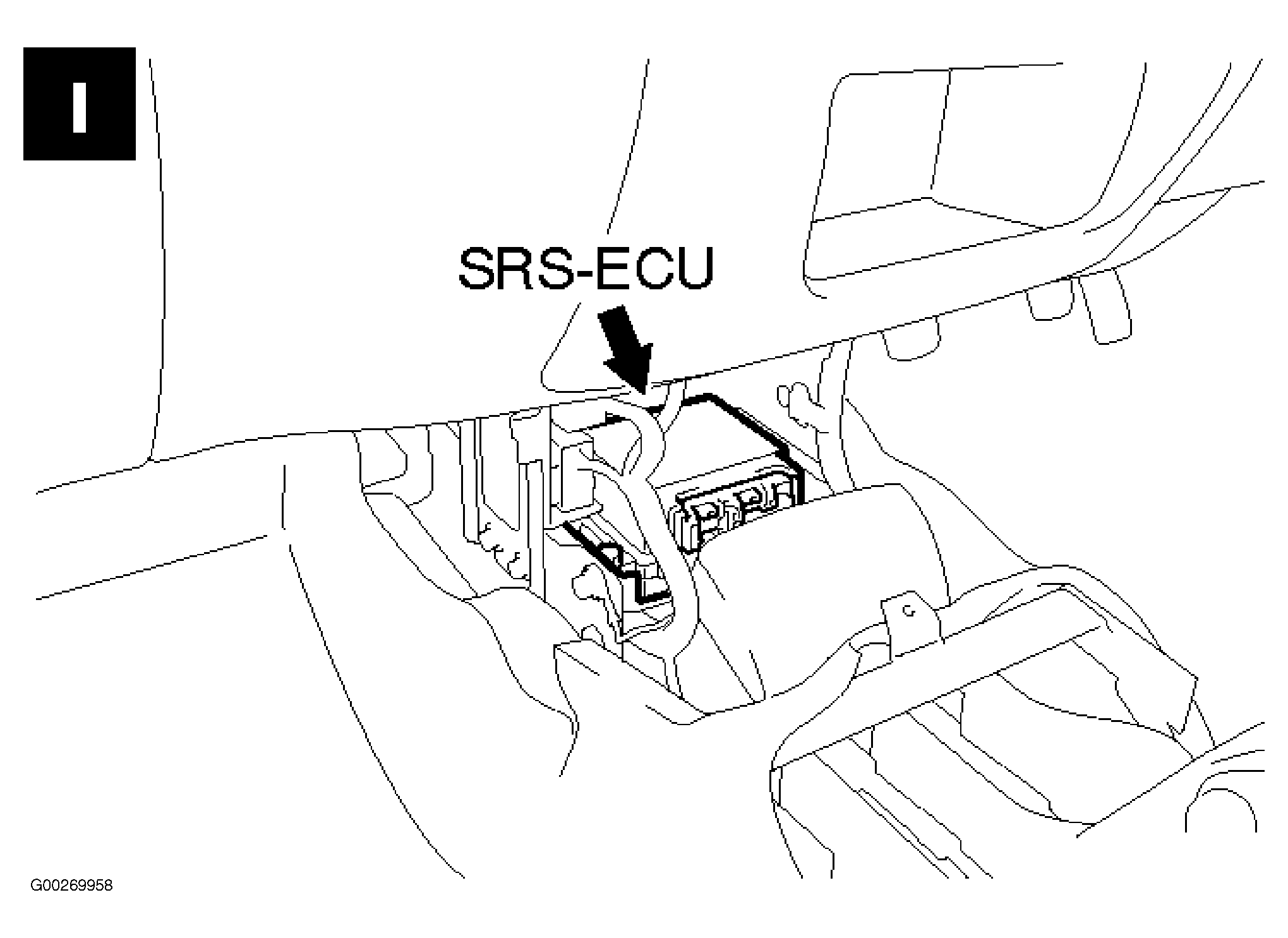

Fig 5: Control Units (5 Of 10)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

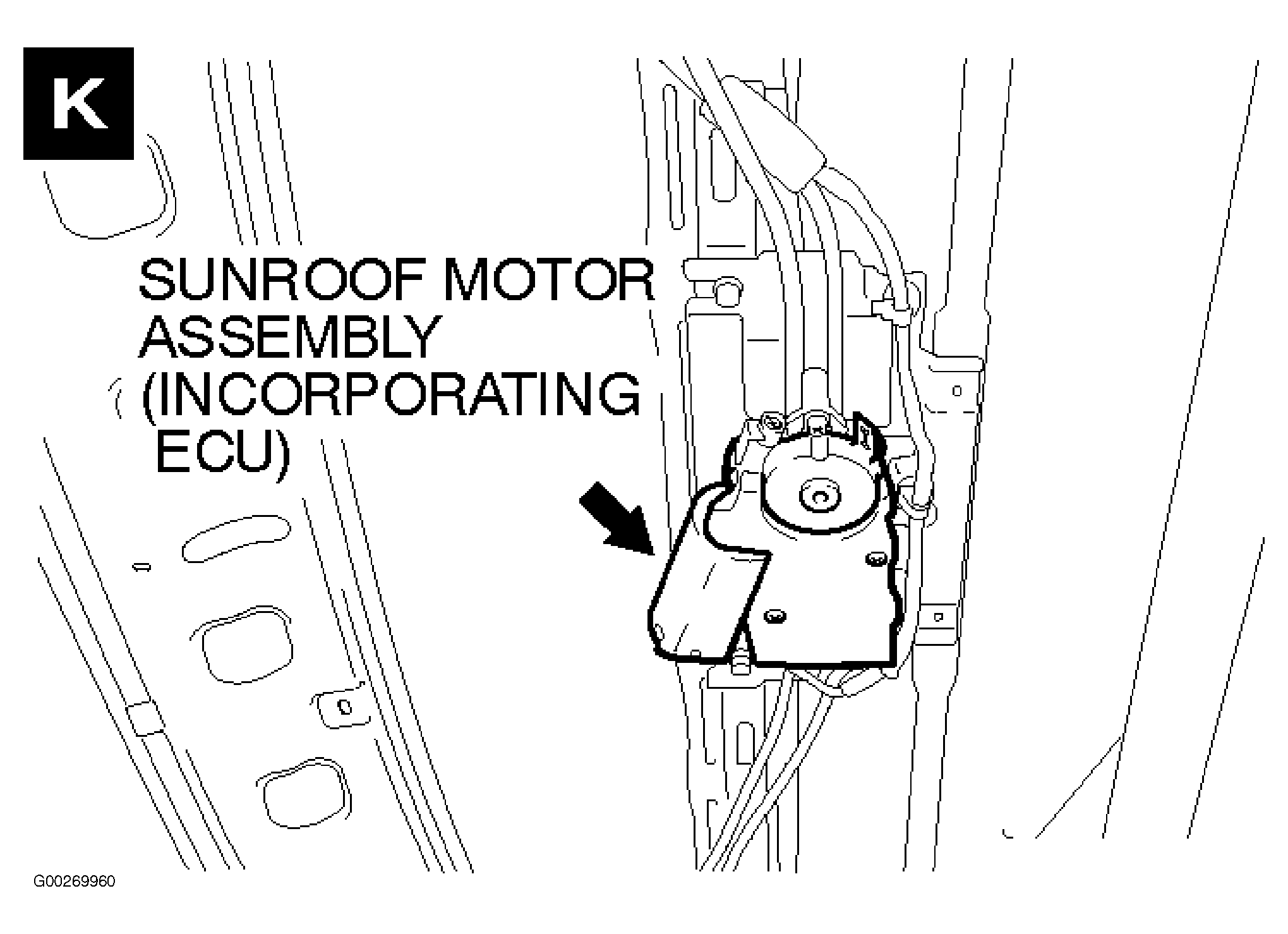

Fig 6: Control Units (6 Of 10)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 7: Control Units (7 Of 10)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 8: Control Units (8 Of 10)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 9: Control Units (9 Of 10)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 10: Control Units (10 Of 10)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

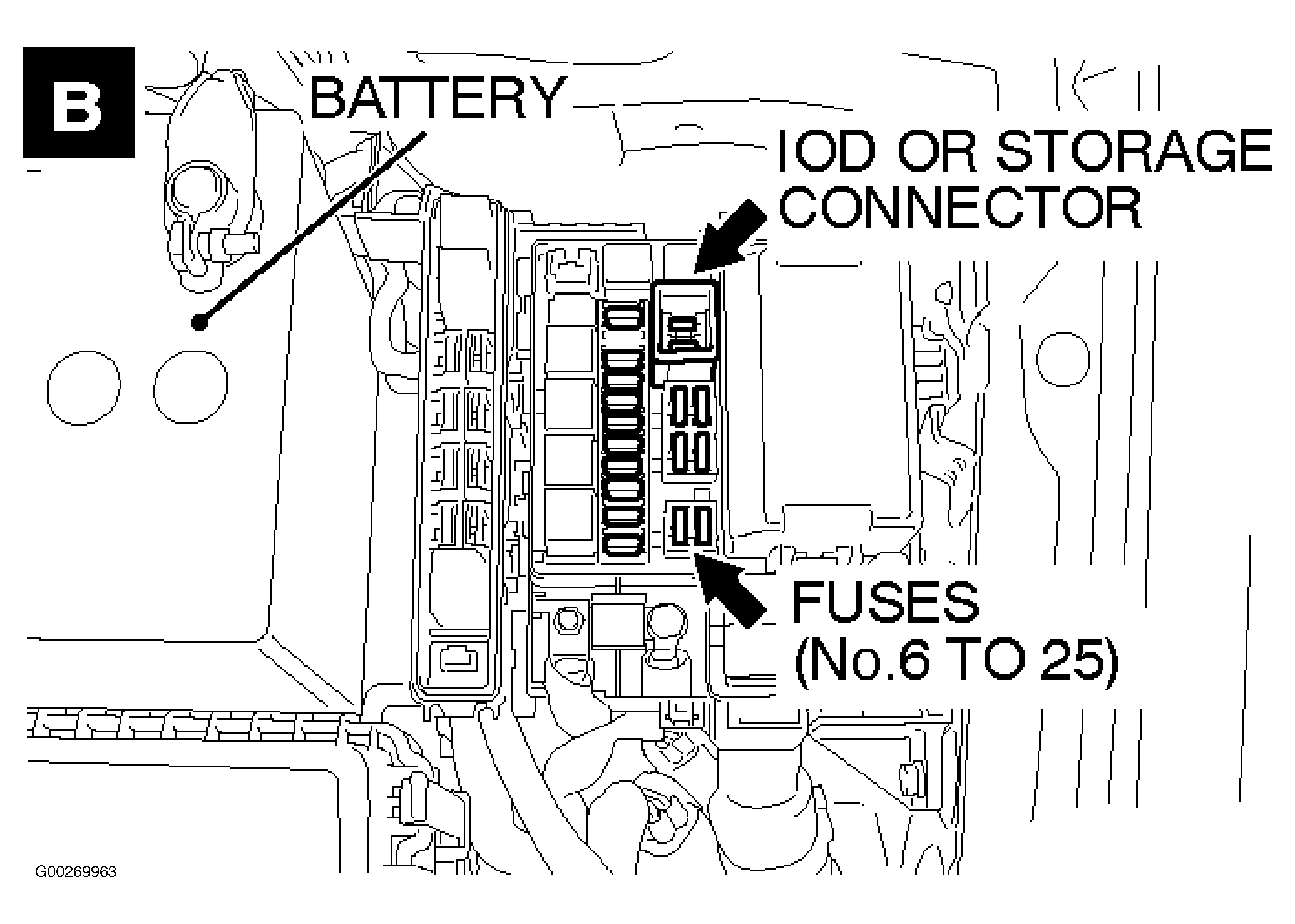

Fig 11: Fusible Links (1 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 12: Fusible Links (2 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 13: Fusible Links (3 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 14: Fusible Links (4 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

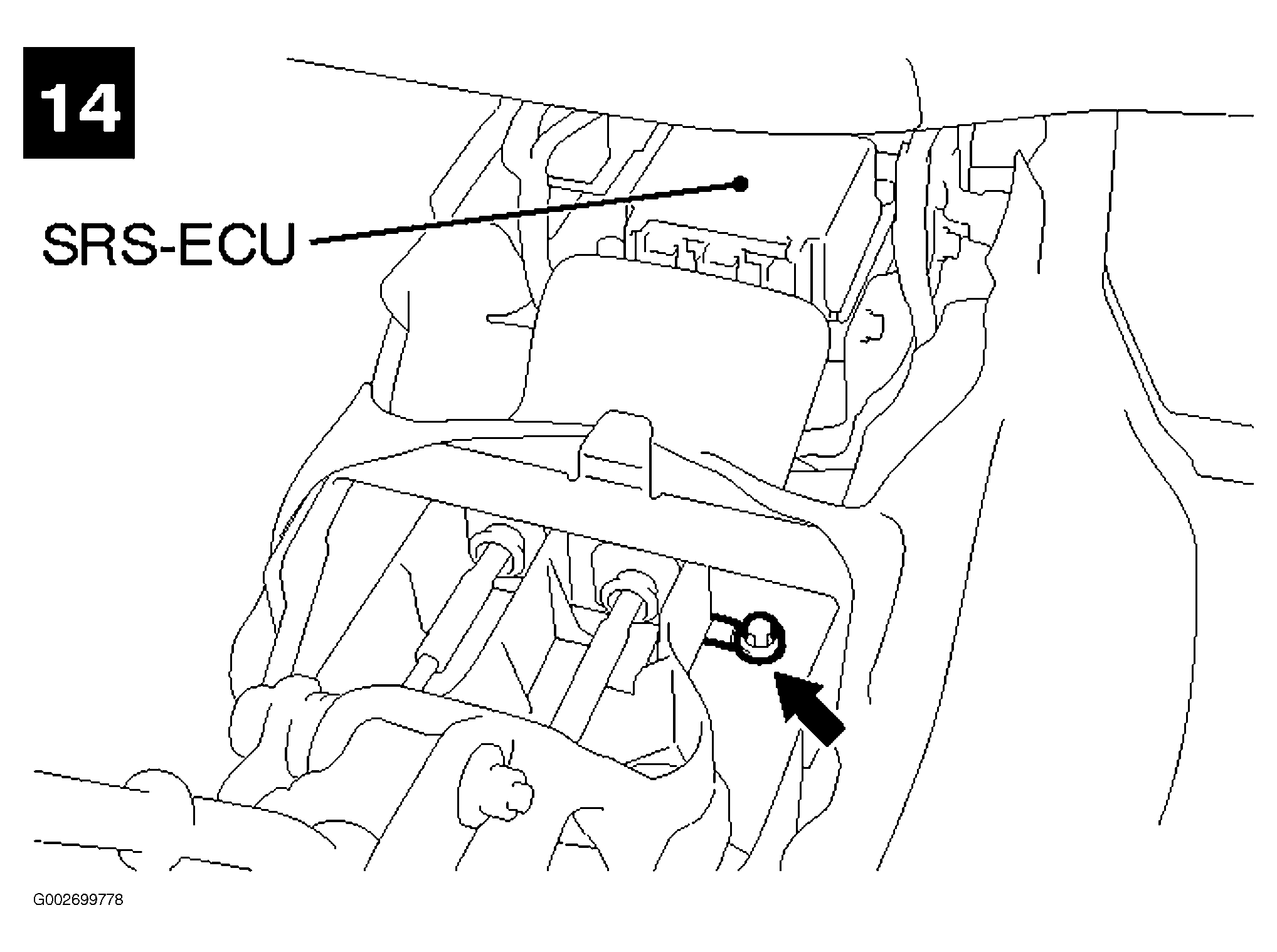

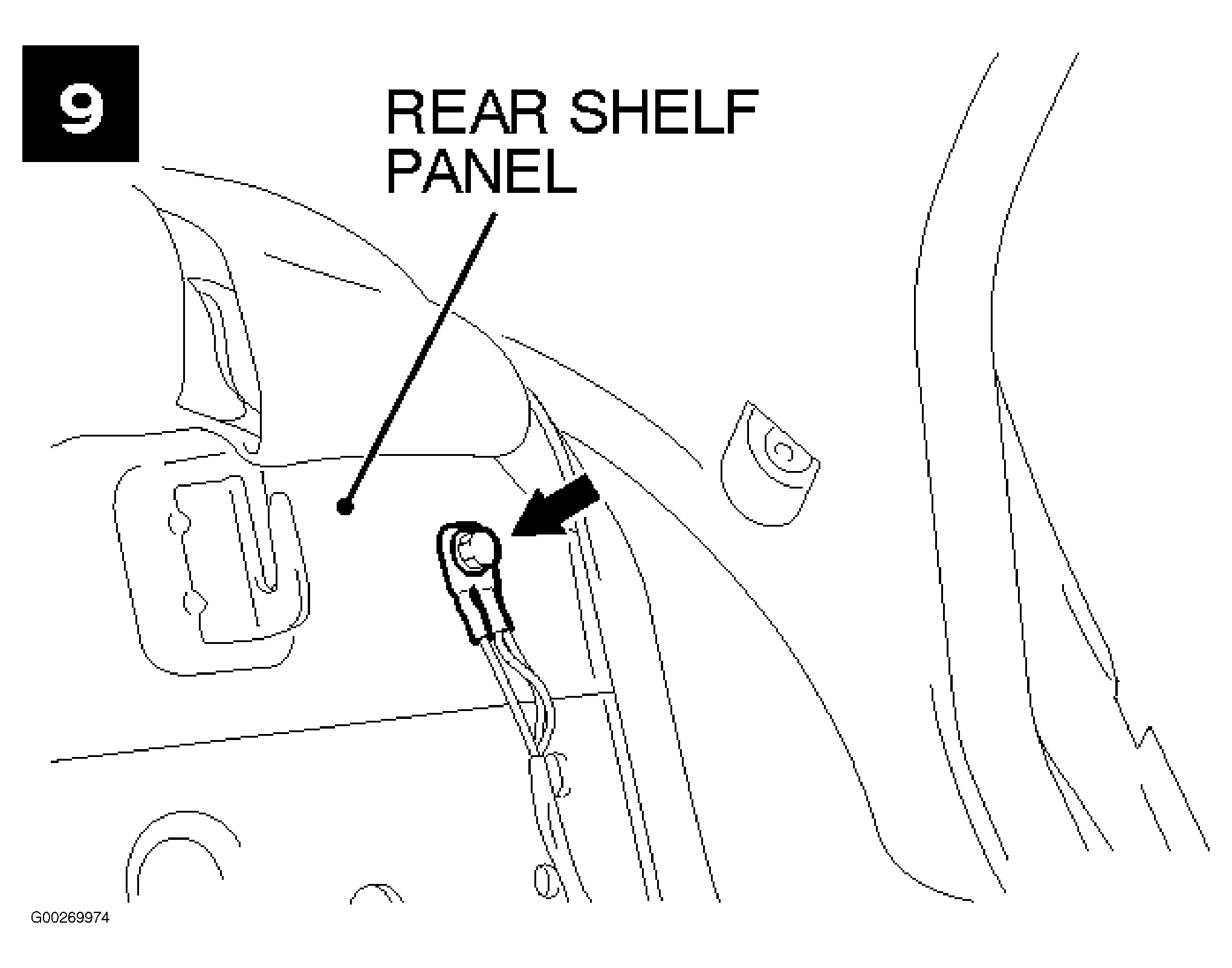

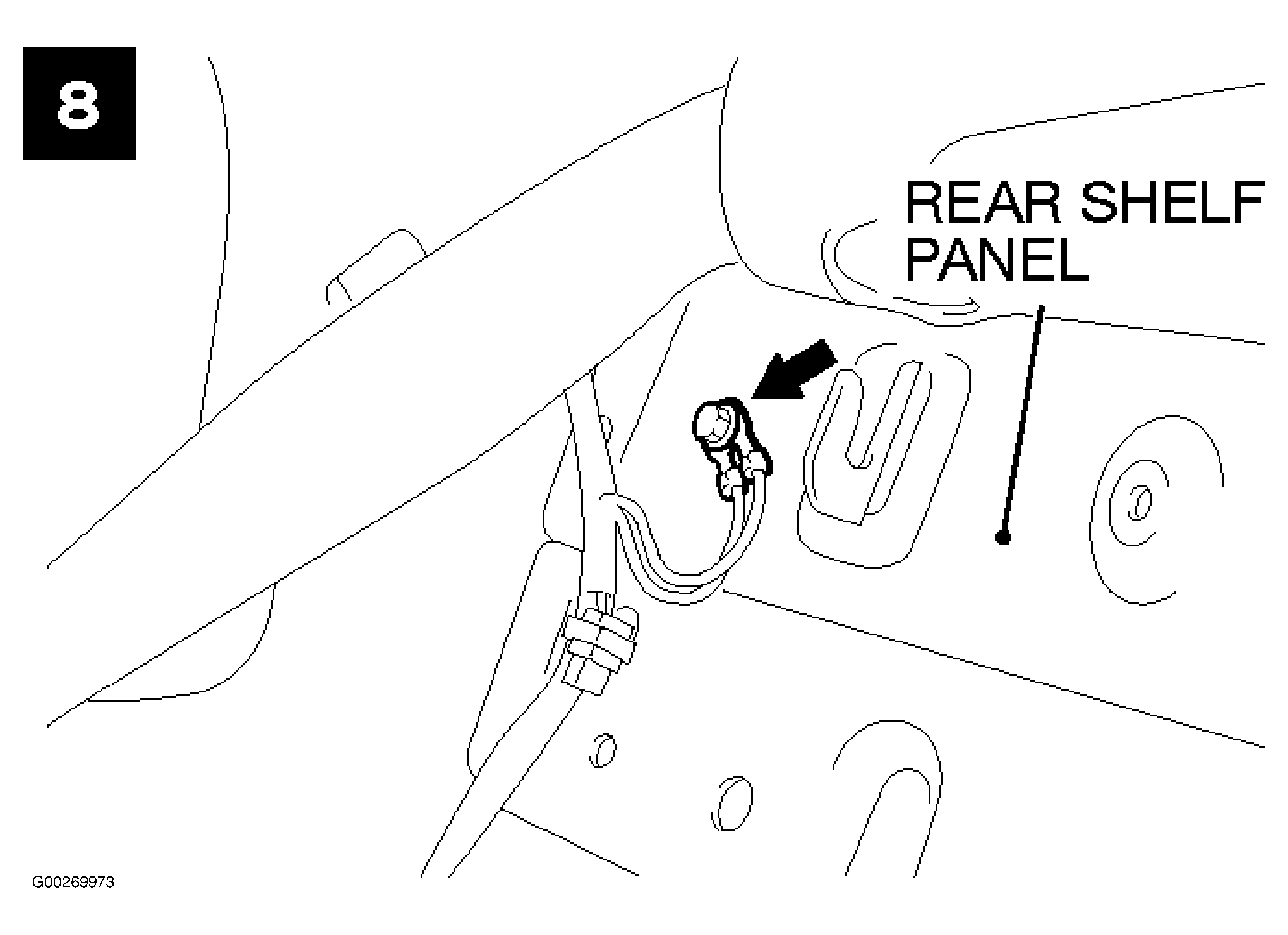

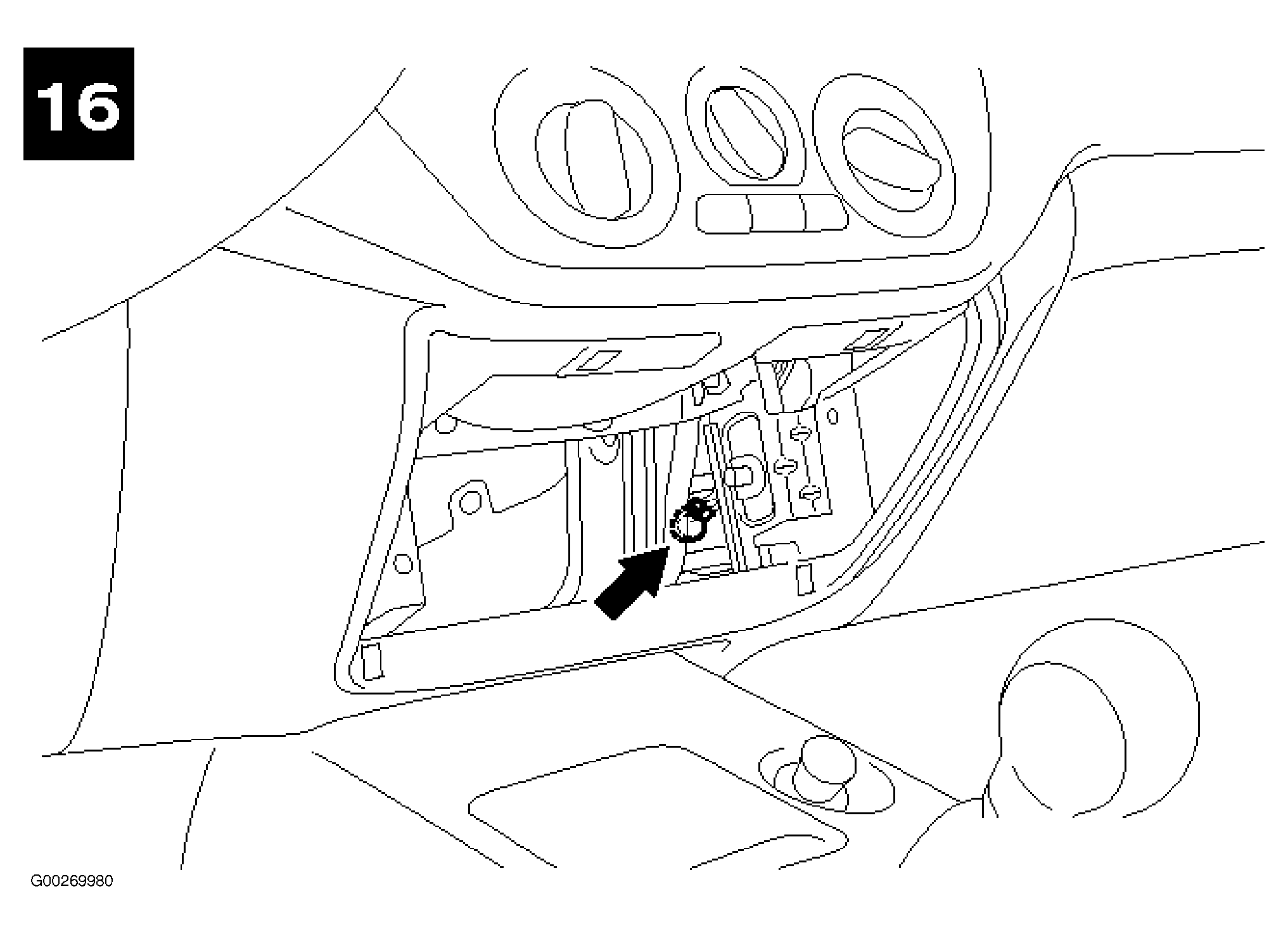

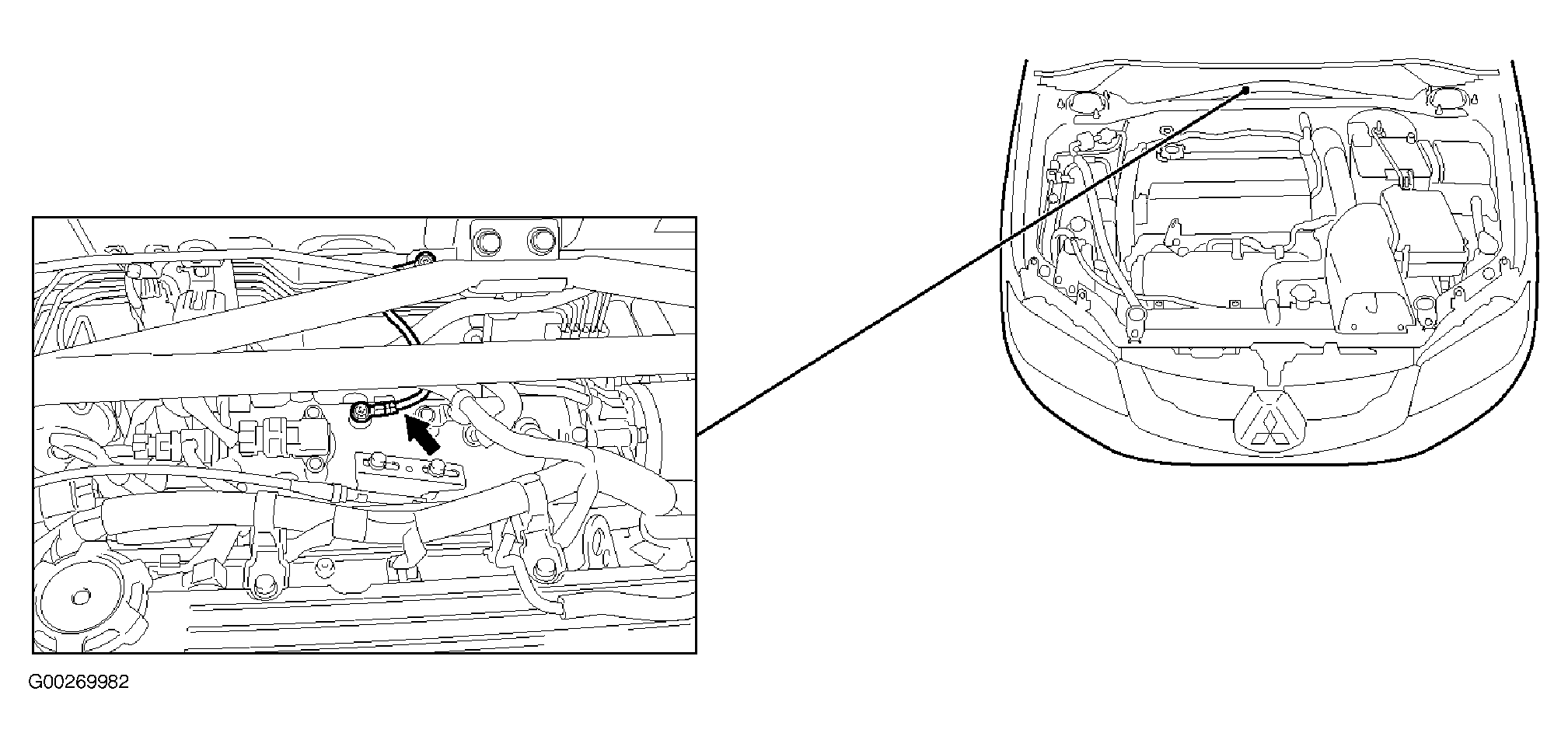

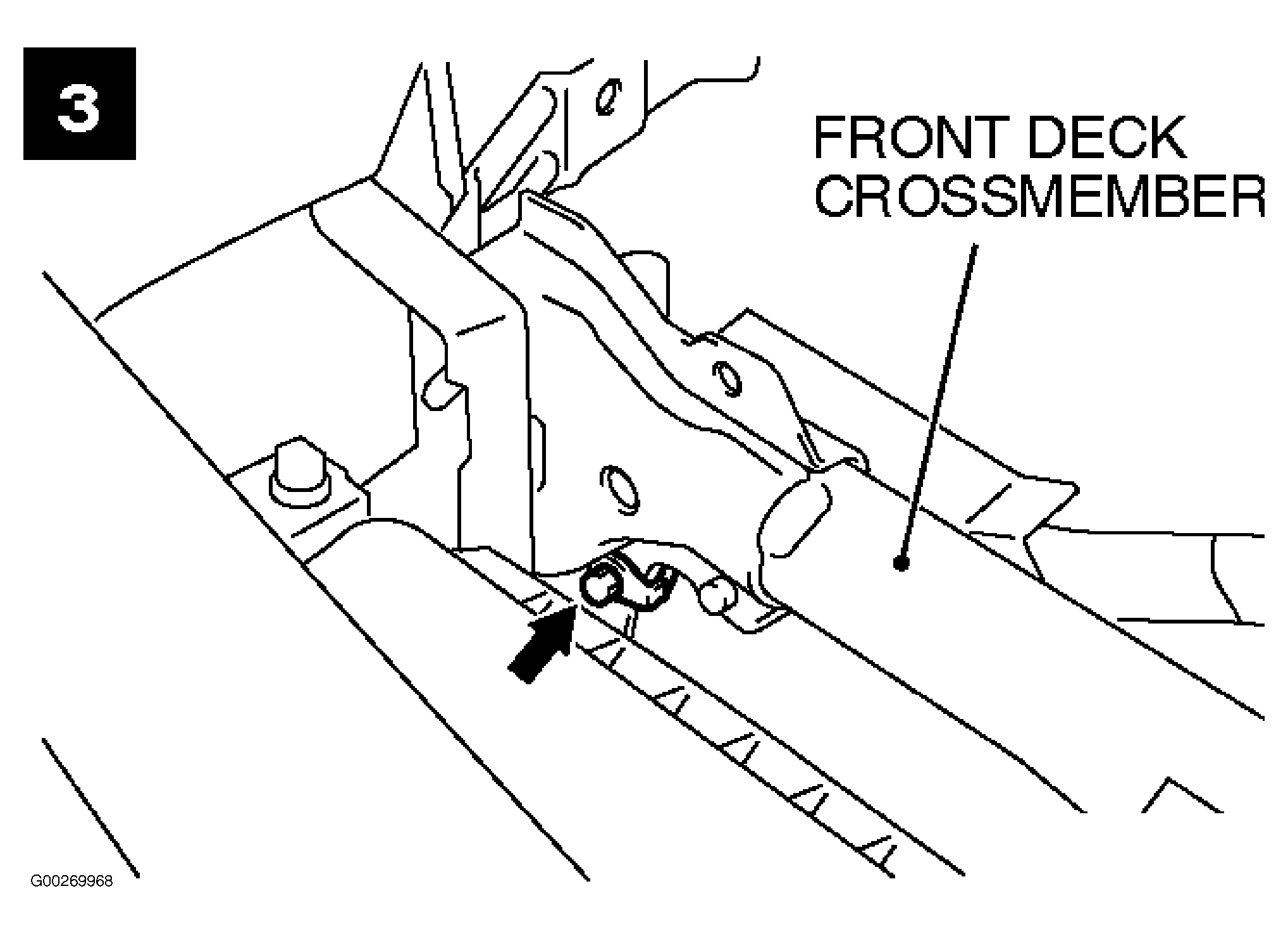

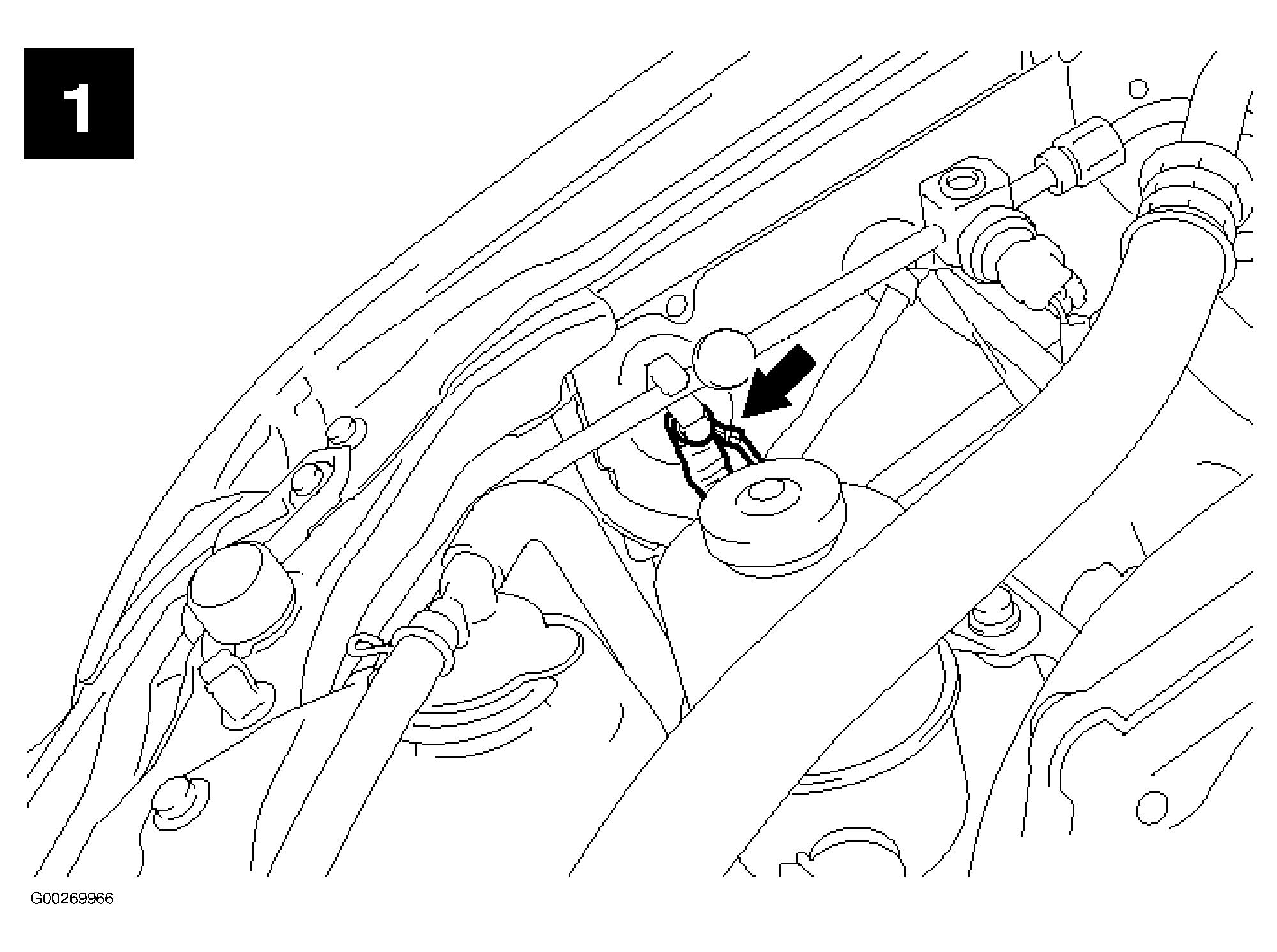

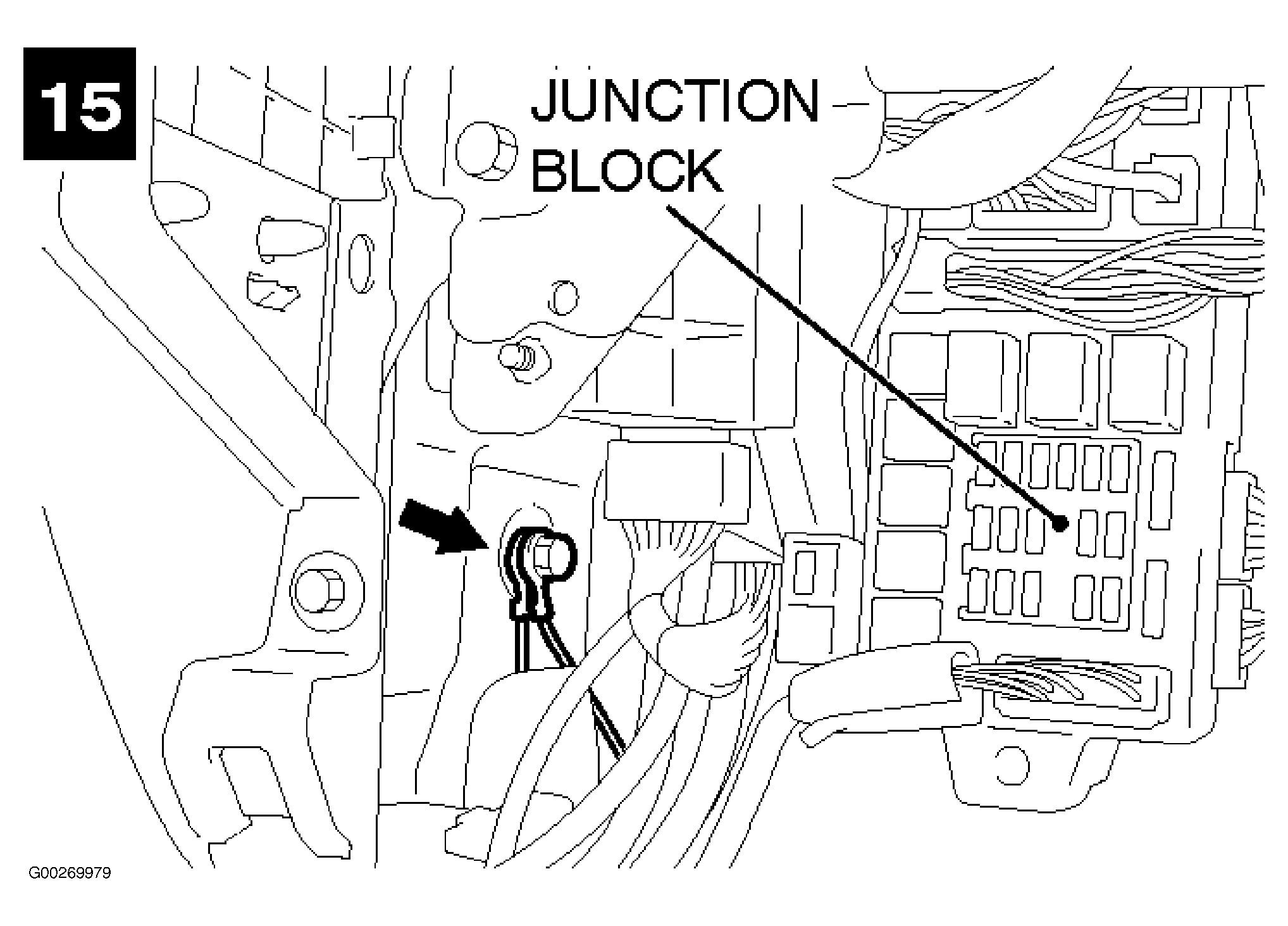

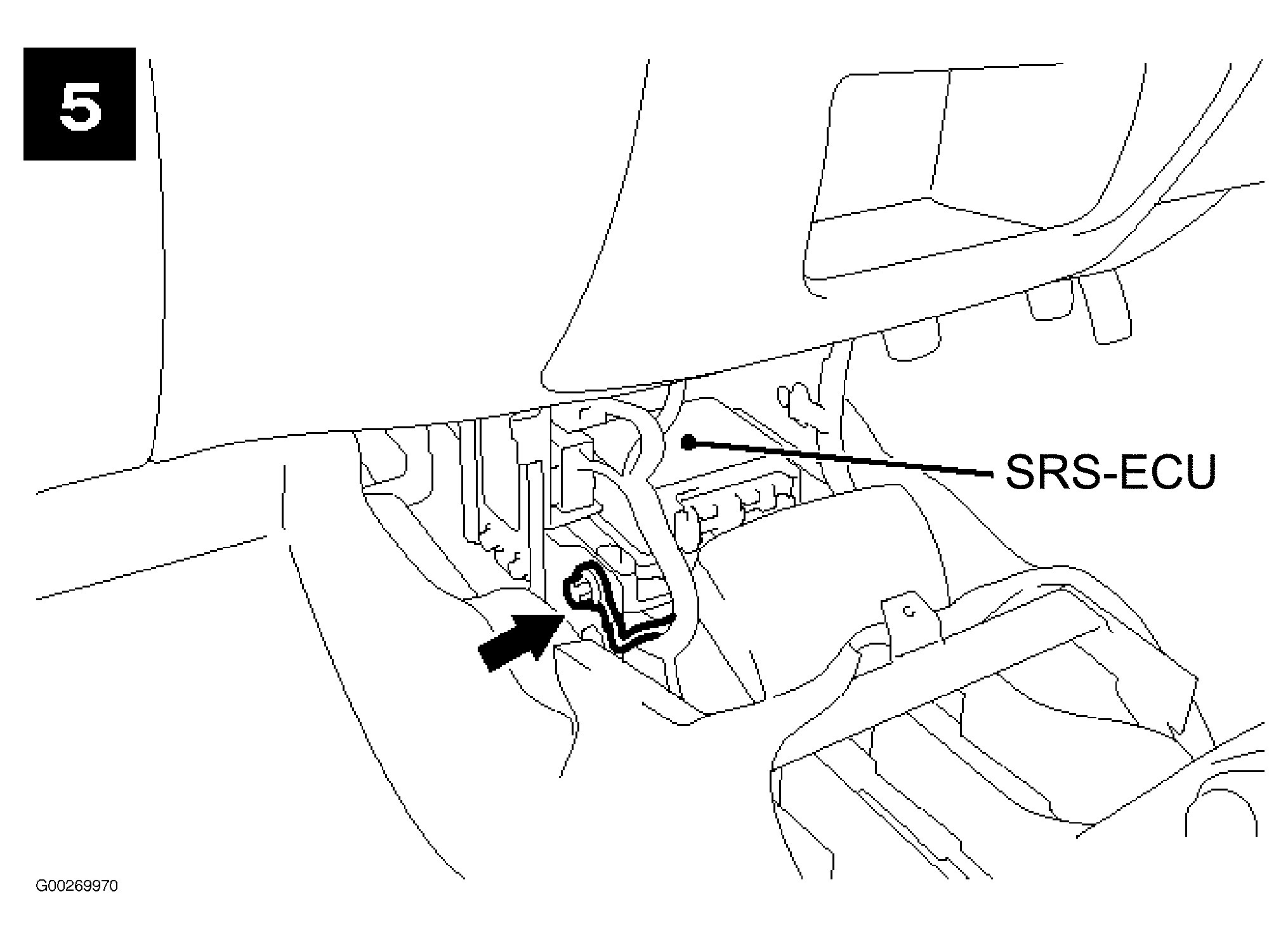

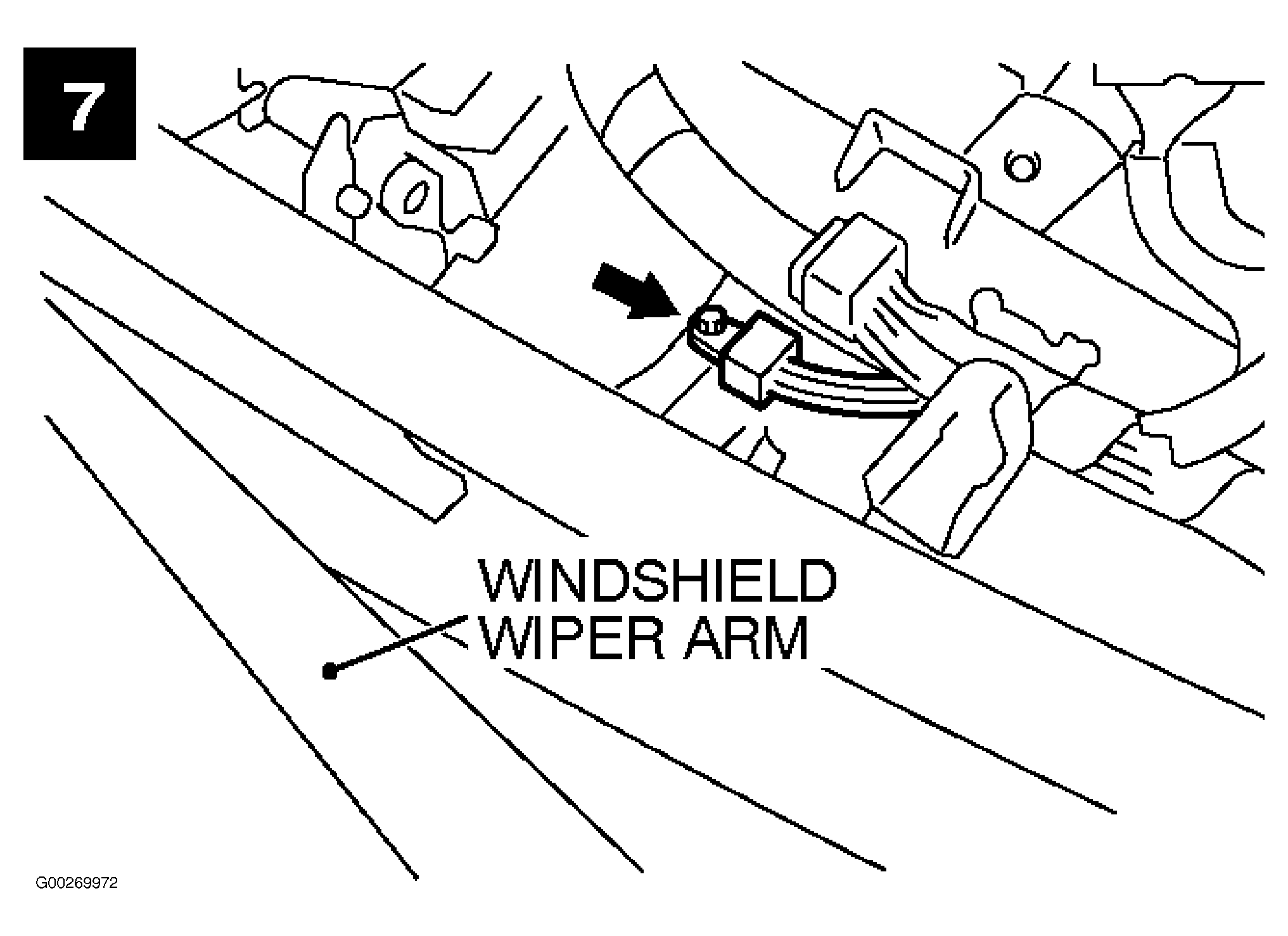

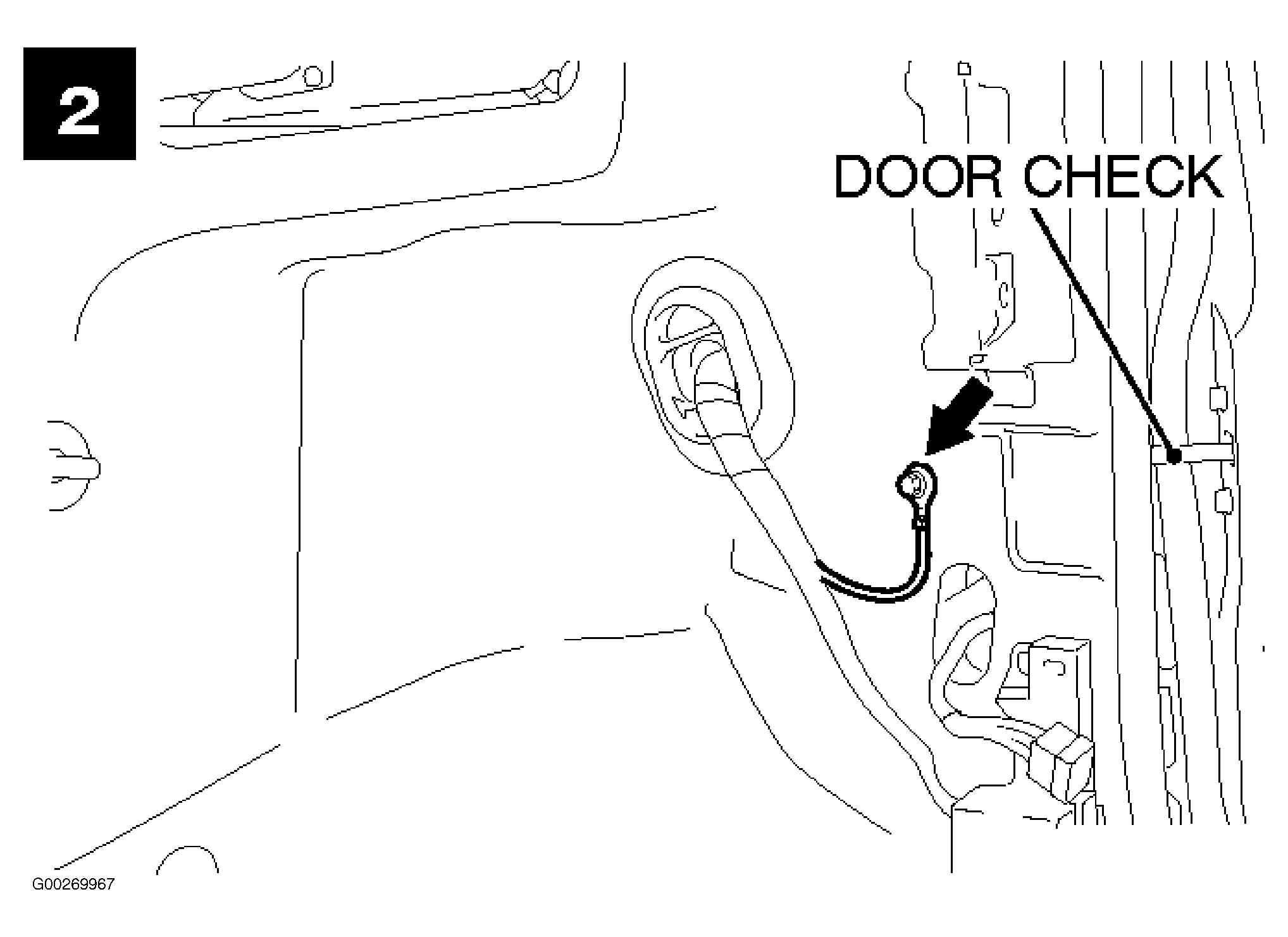

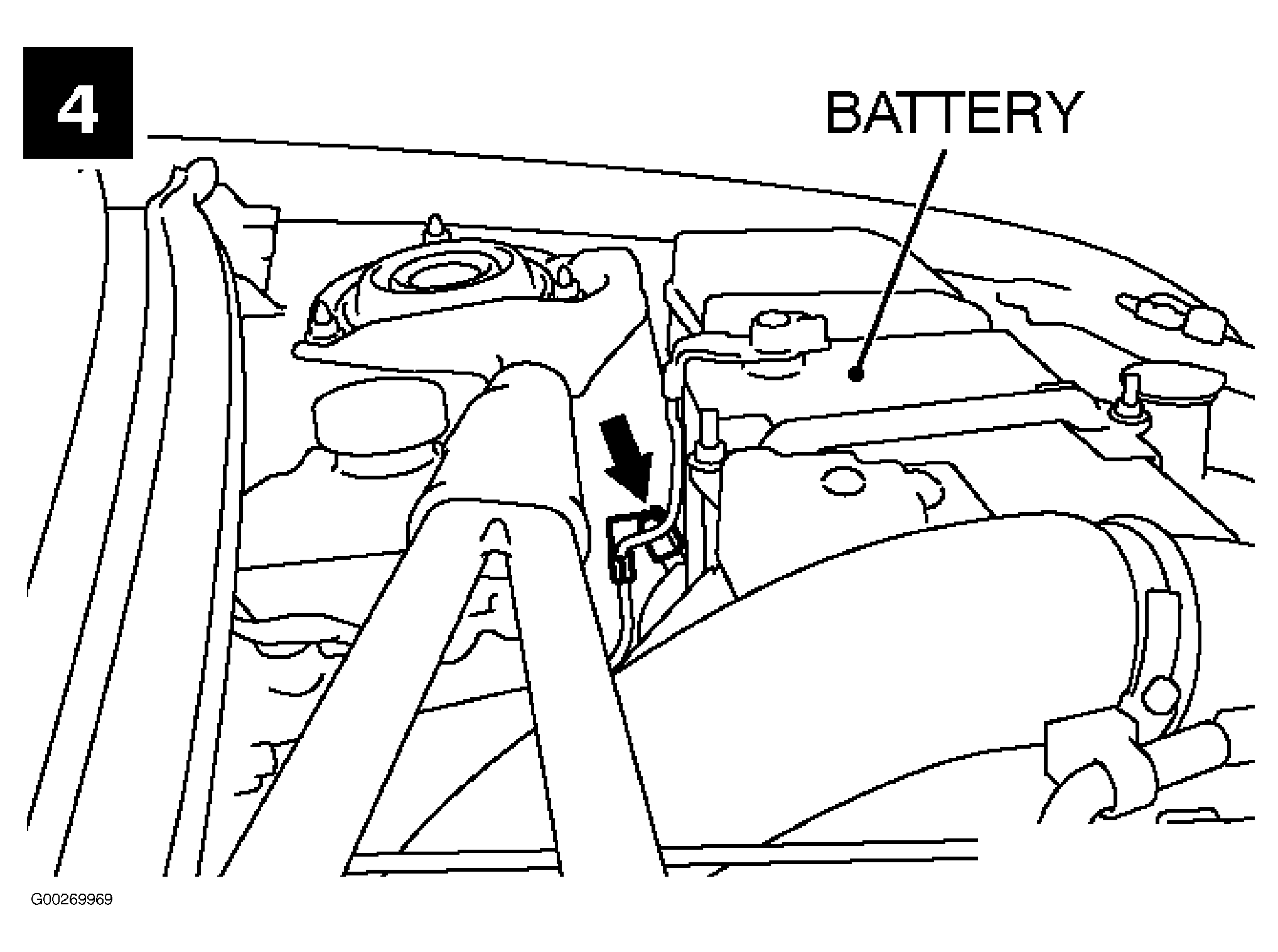

Fig 15: Ground Views (1 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 16: Ground Views (2 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 17: Ground Views (3 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 18: Ground Views (4 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 19: Ground Views (5 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

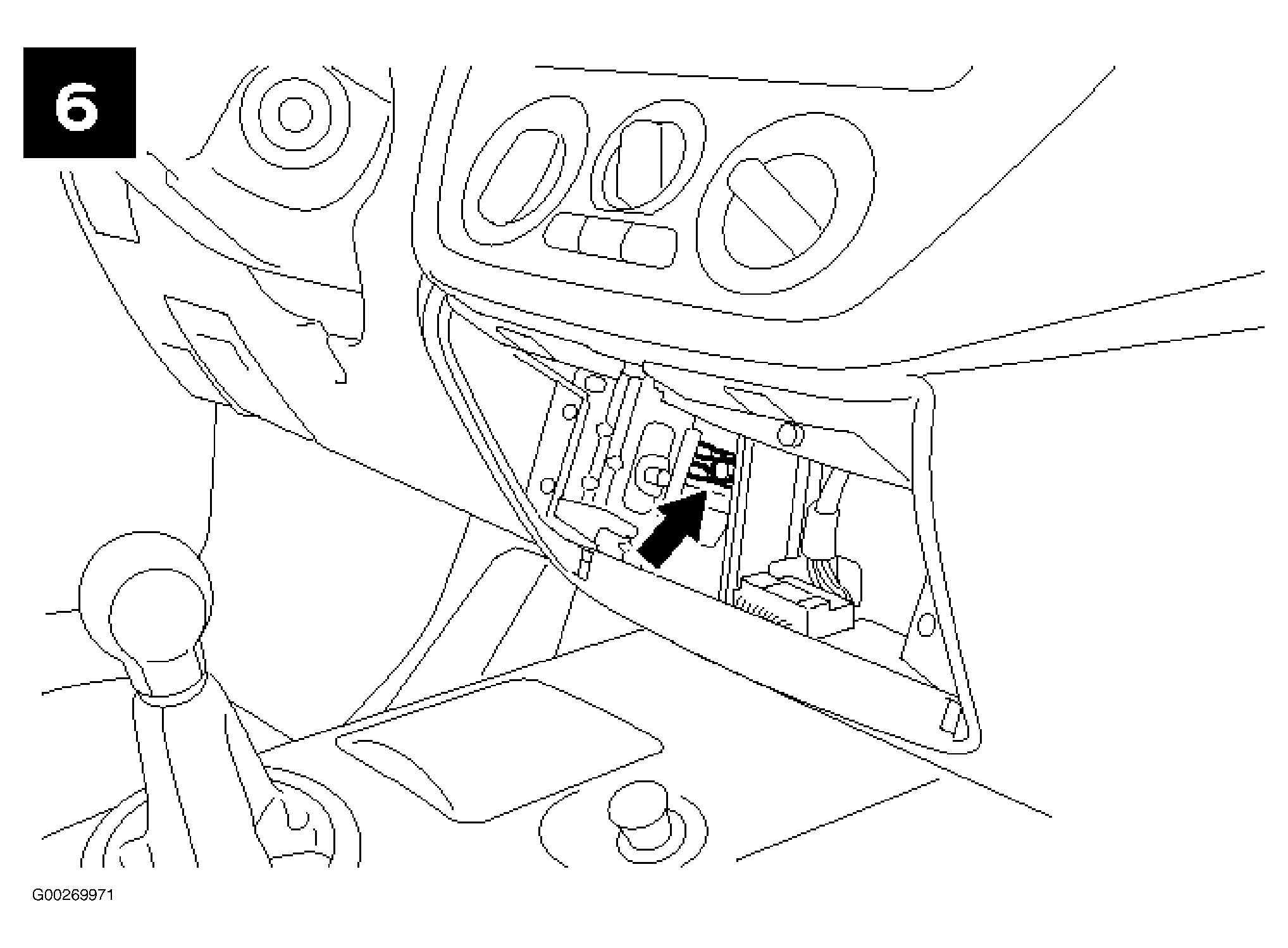

Fig 20: Ground Views (6 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 21: Ground Views (7 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 22: Ground Views (8 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 23: Ground Views (9 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

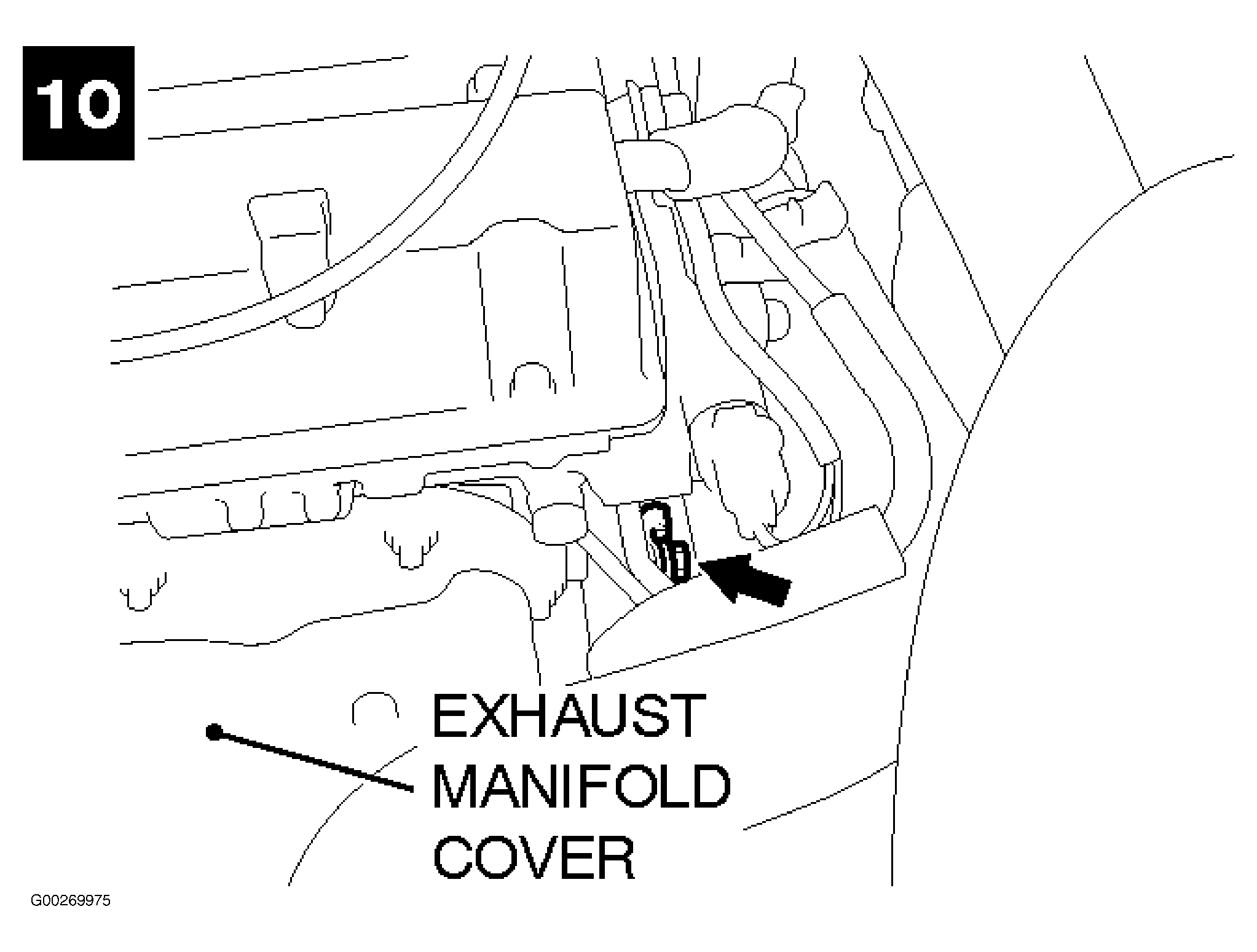

Fig 24: Ground Views (10 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 25: Ground Views (11 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 26: Ground Views (12 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

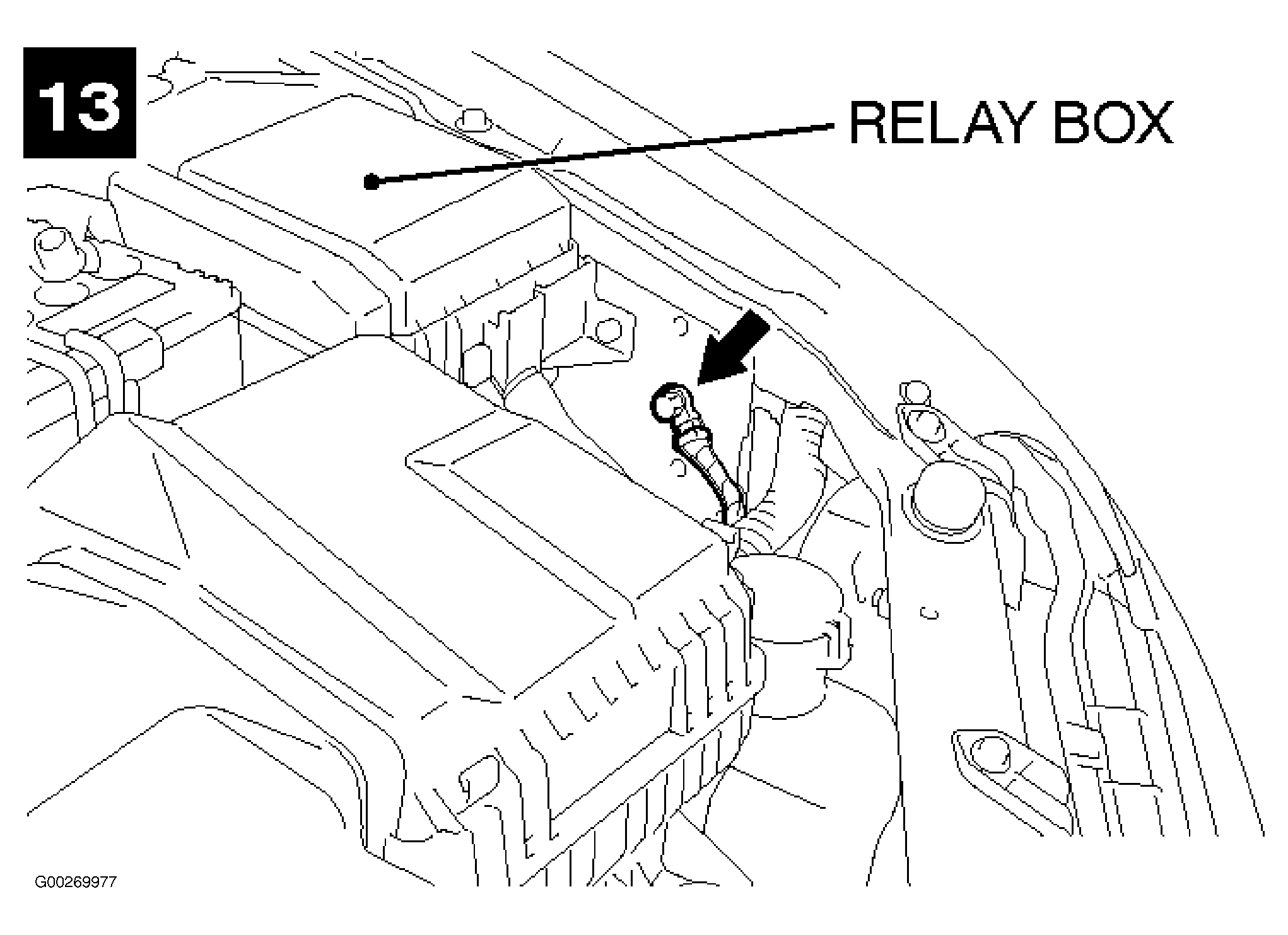

Fig 27: Ground Views (13 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 28: Ground Views (14 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 29: Ground Views (15 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 30: Ground Views (16 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 31: Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

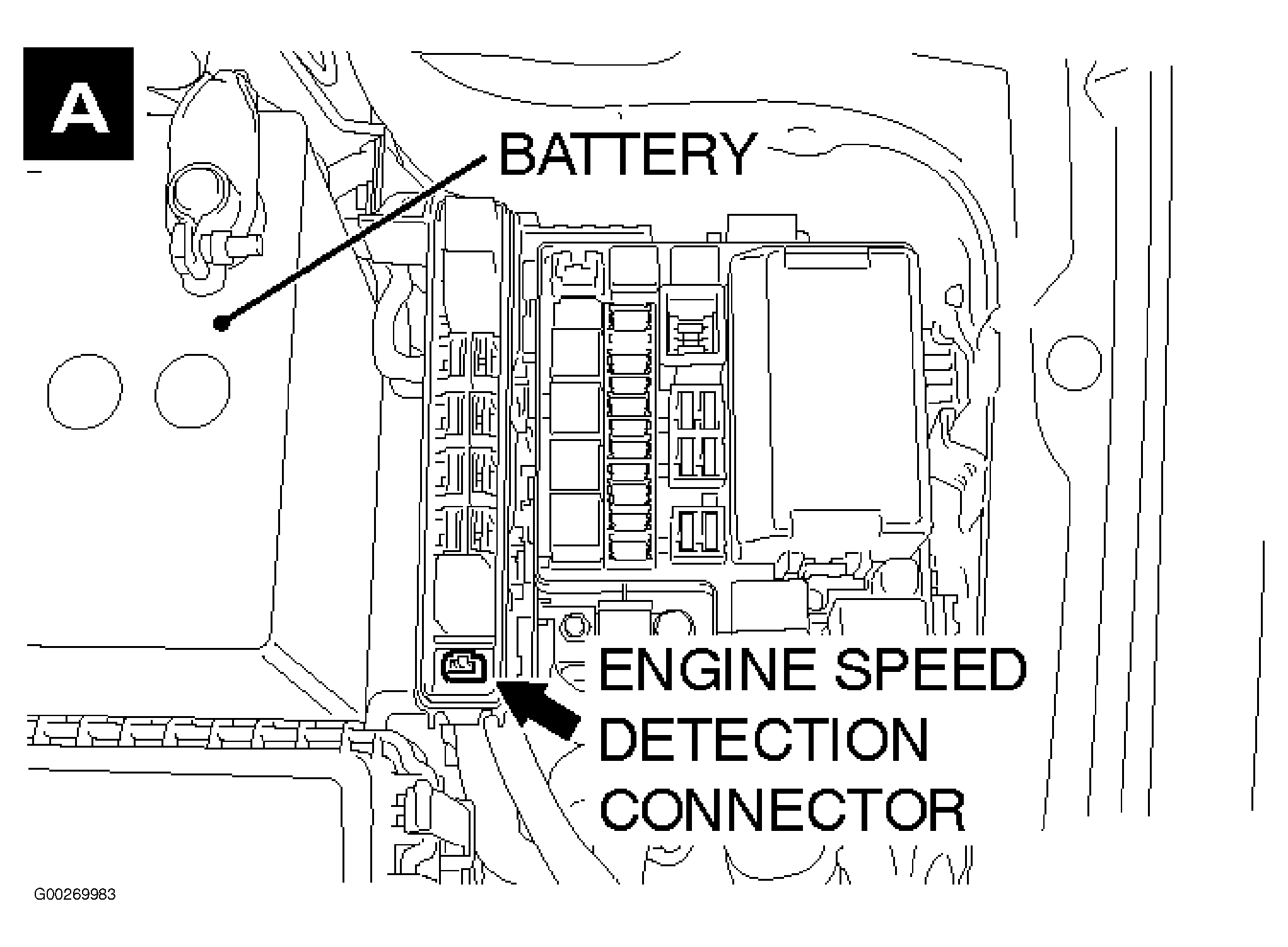

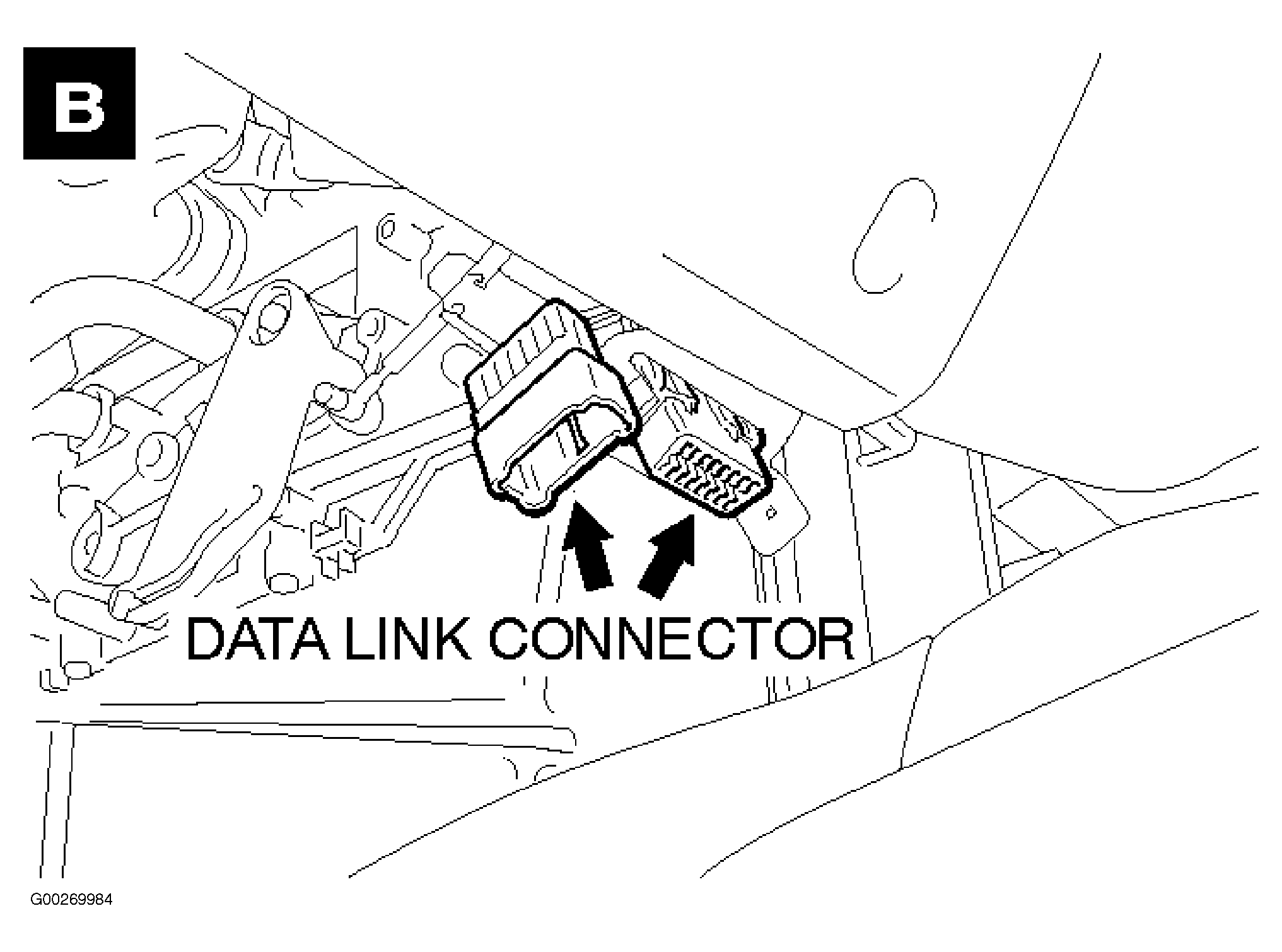

Fig 32: Inspection Terminal (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 33: Inspection Terminal (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 34: Engine Overview (1 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 35: Engine Overview (2 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 36: Engine Overview (3 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 37: Engine Overview (4 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

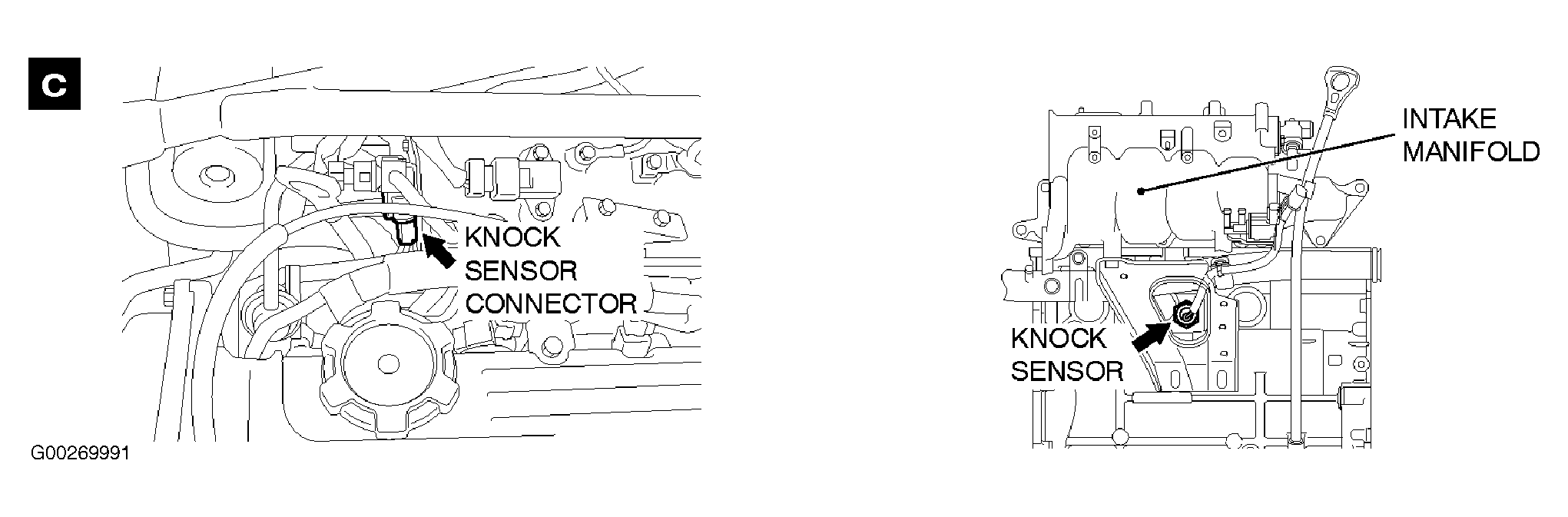

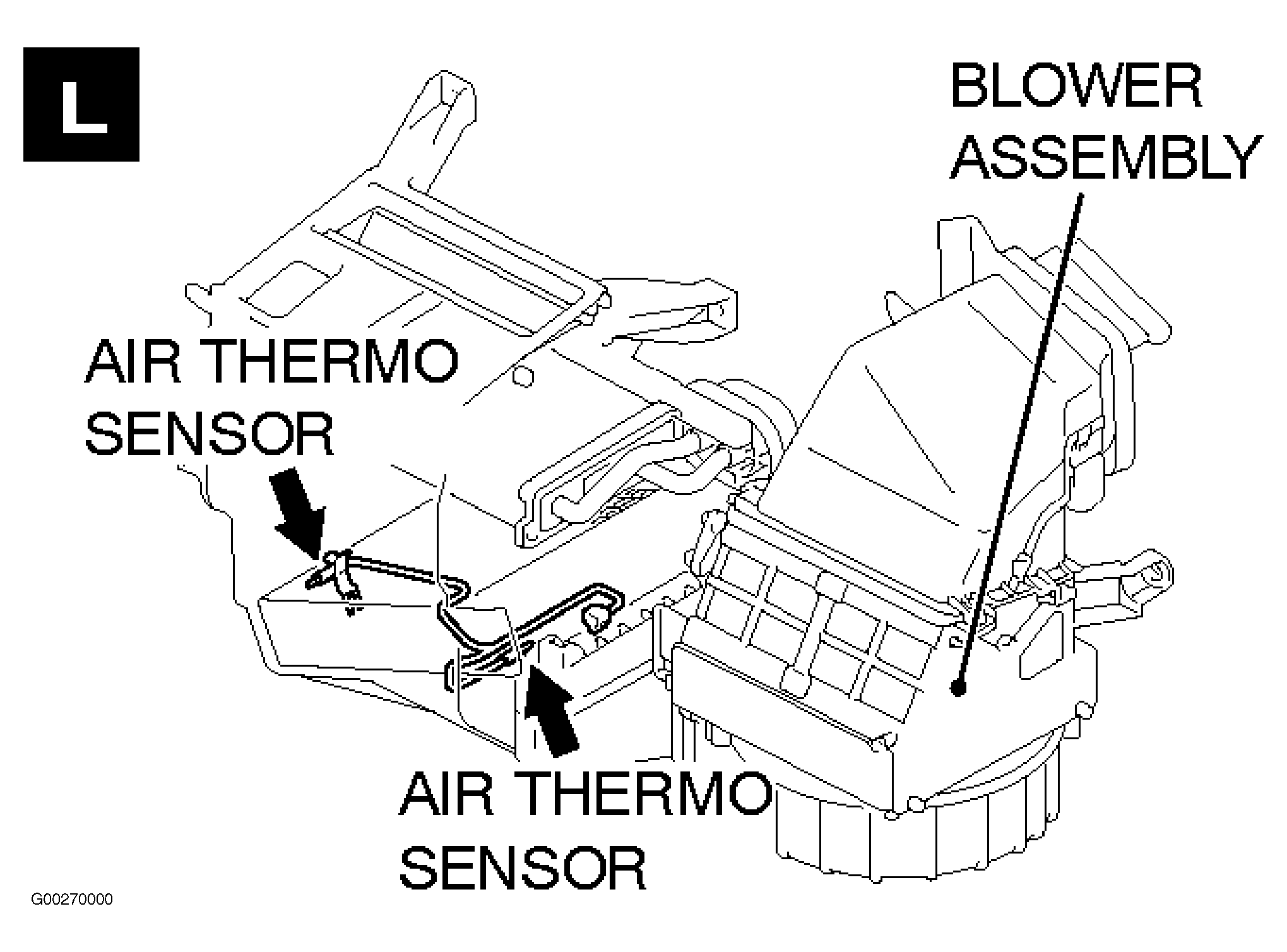

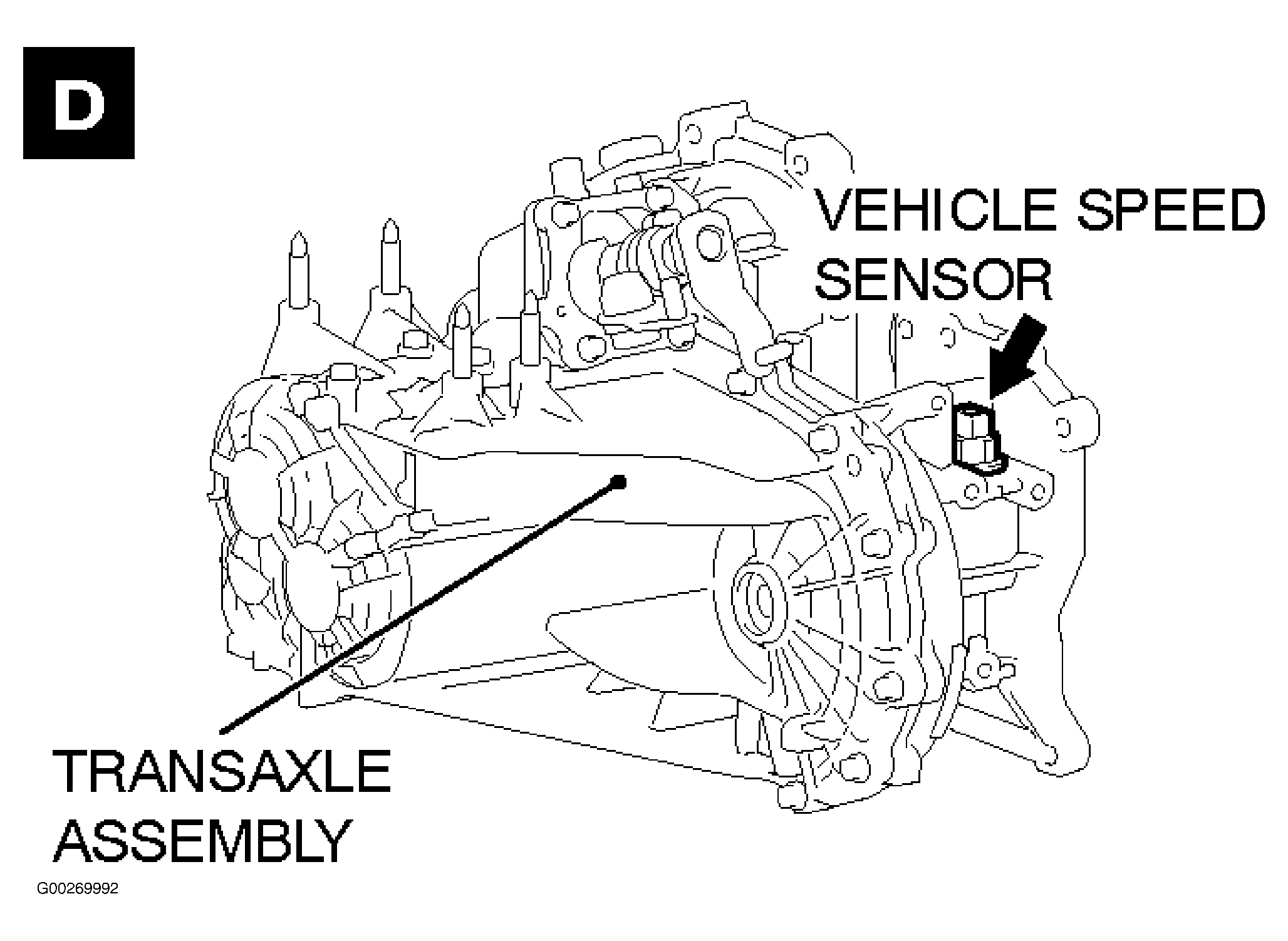

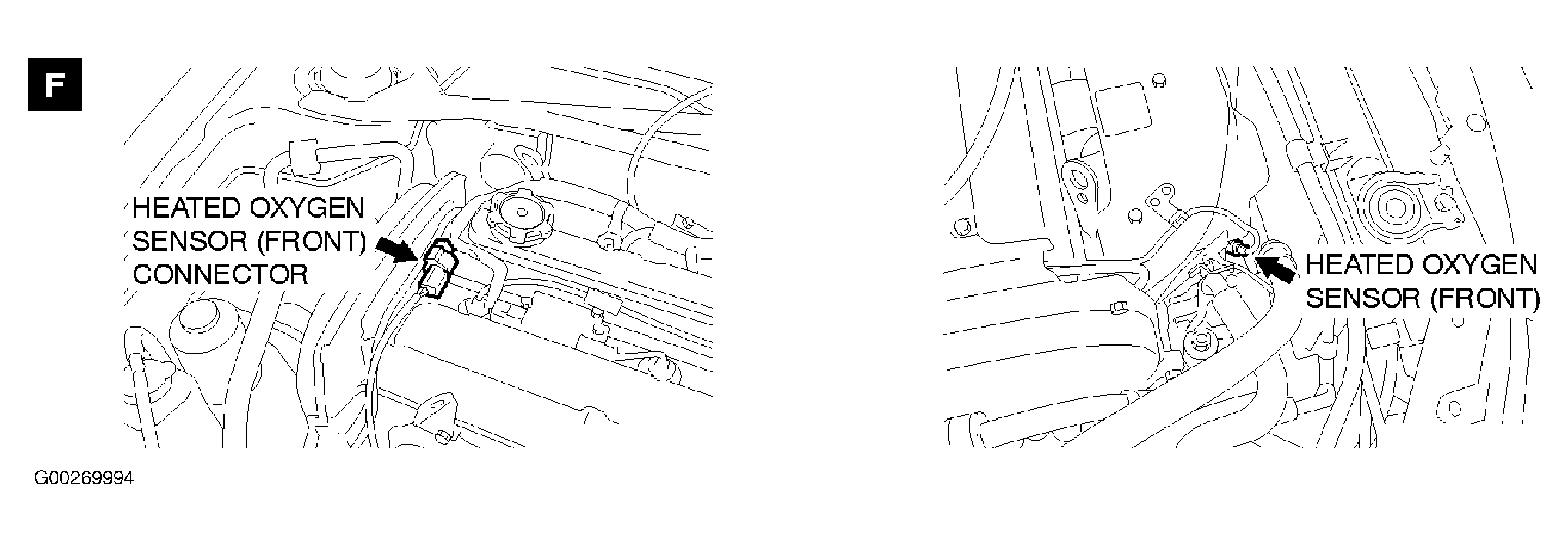

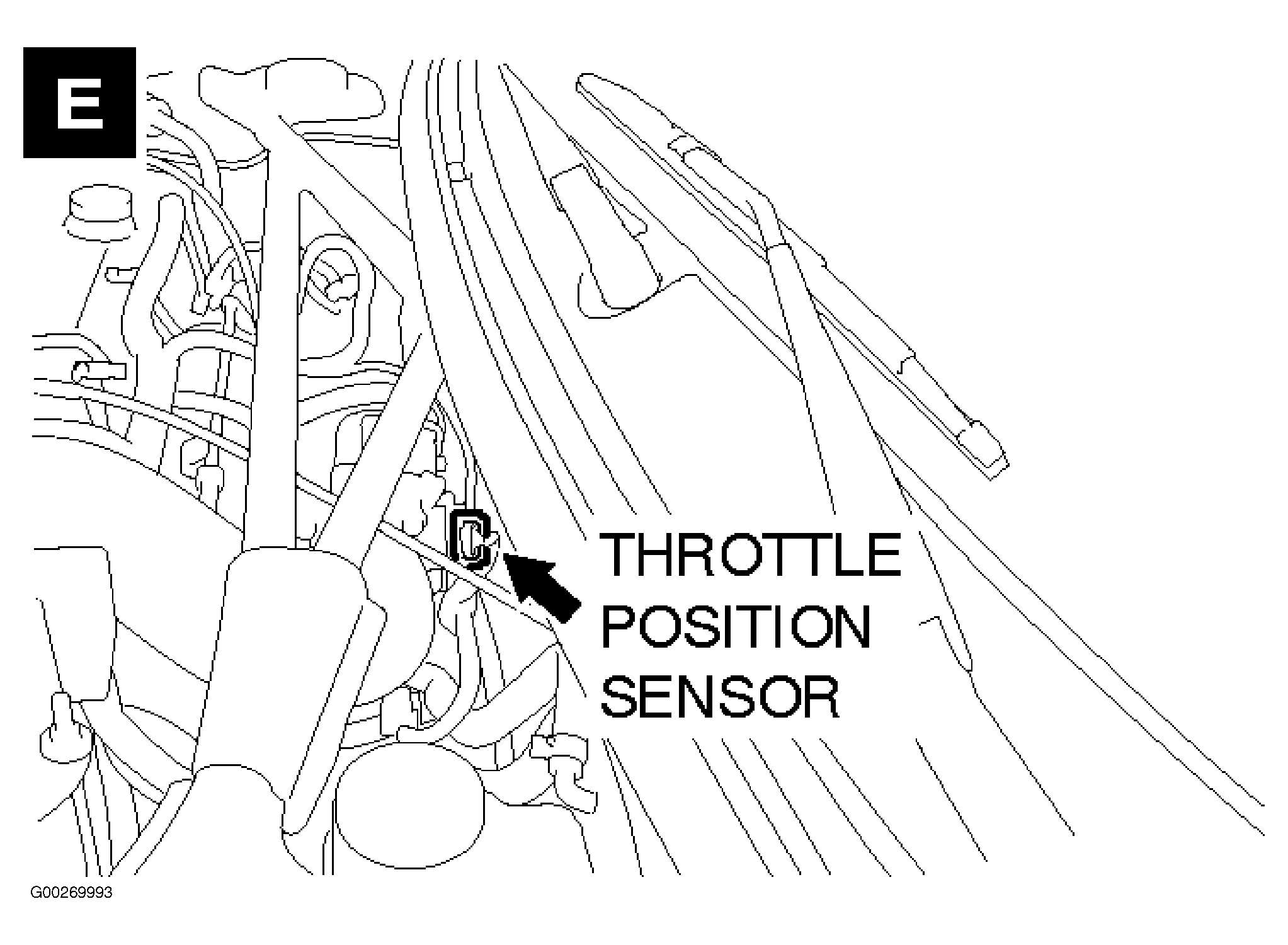

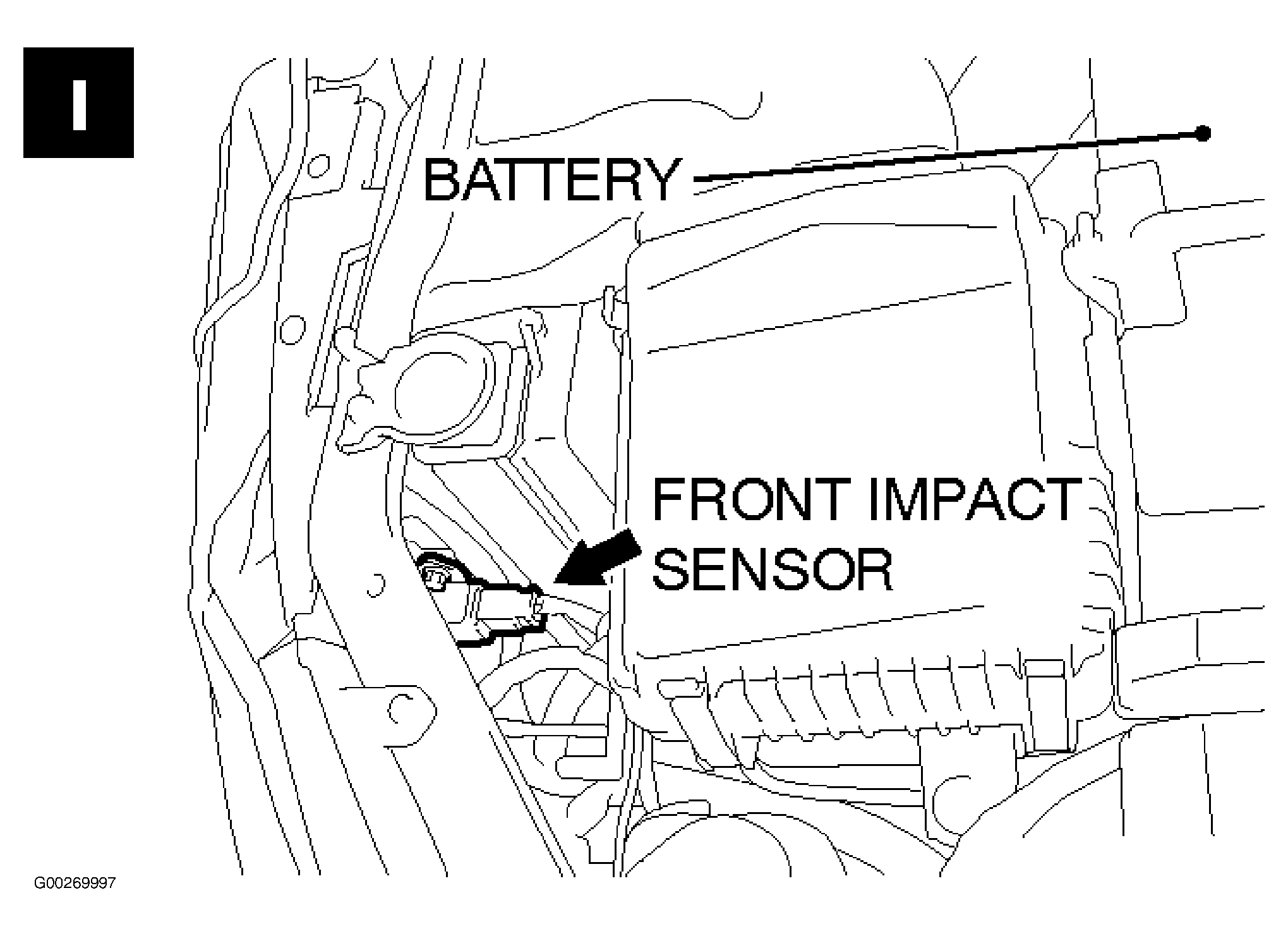

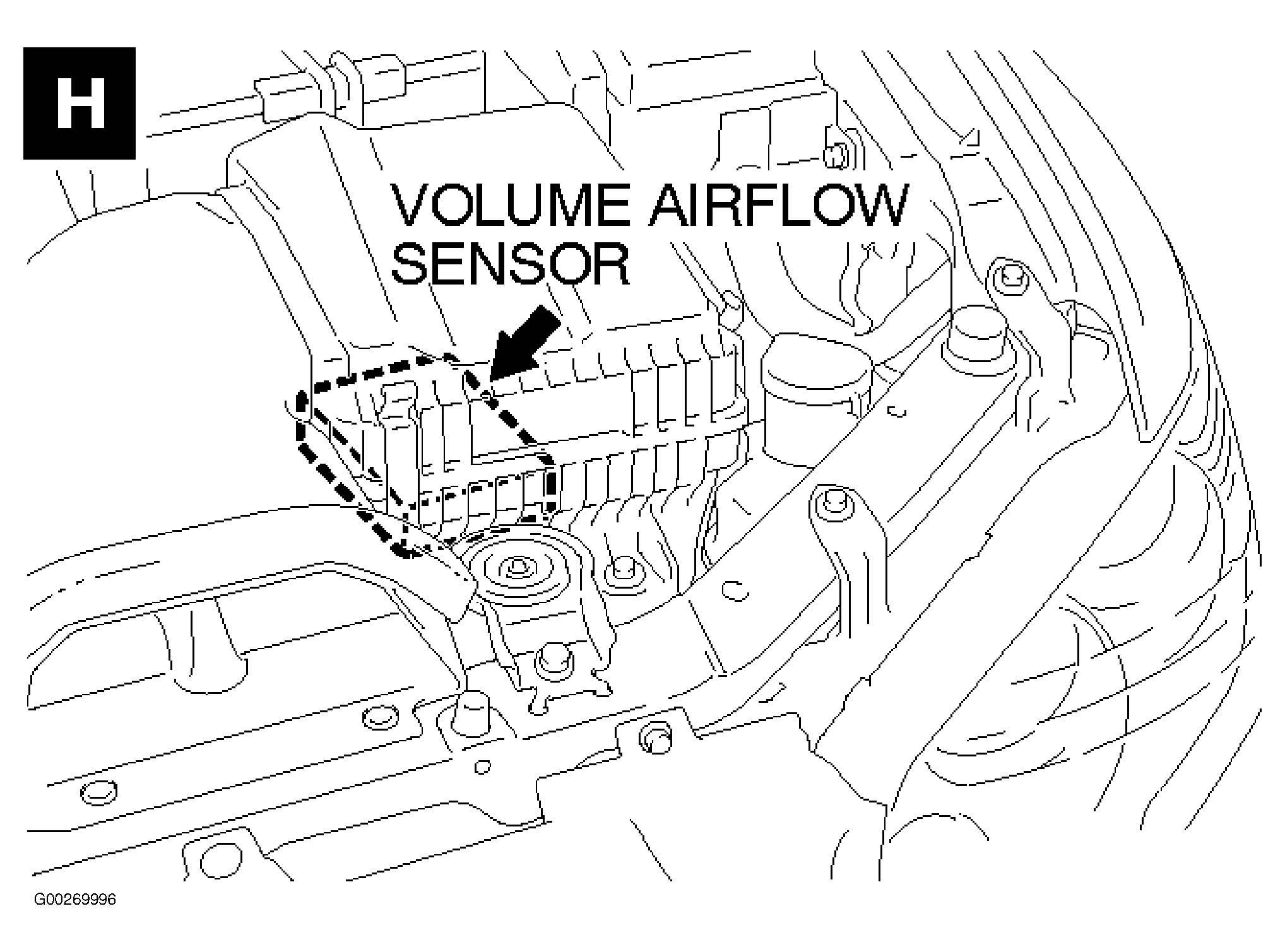

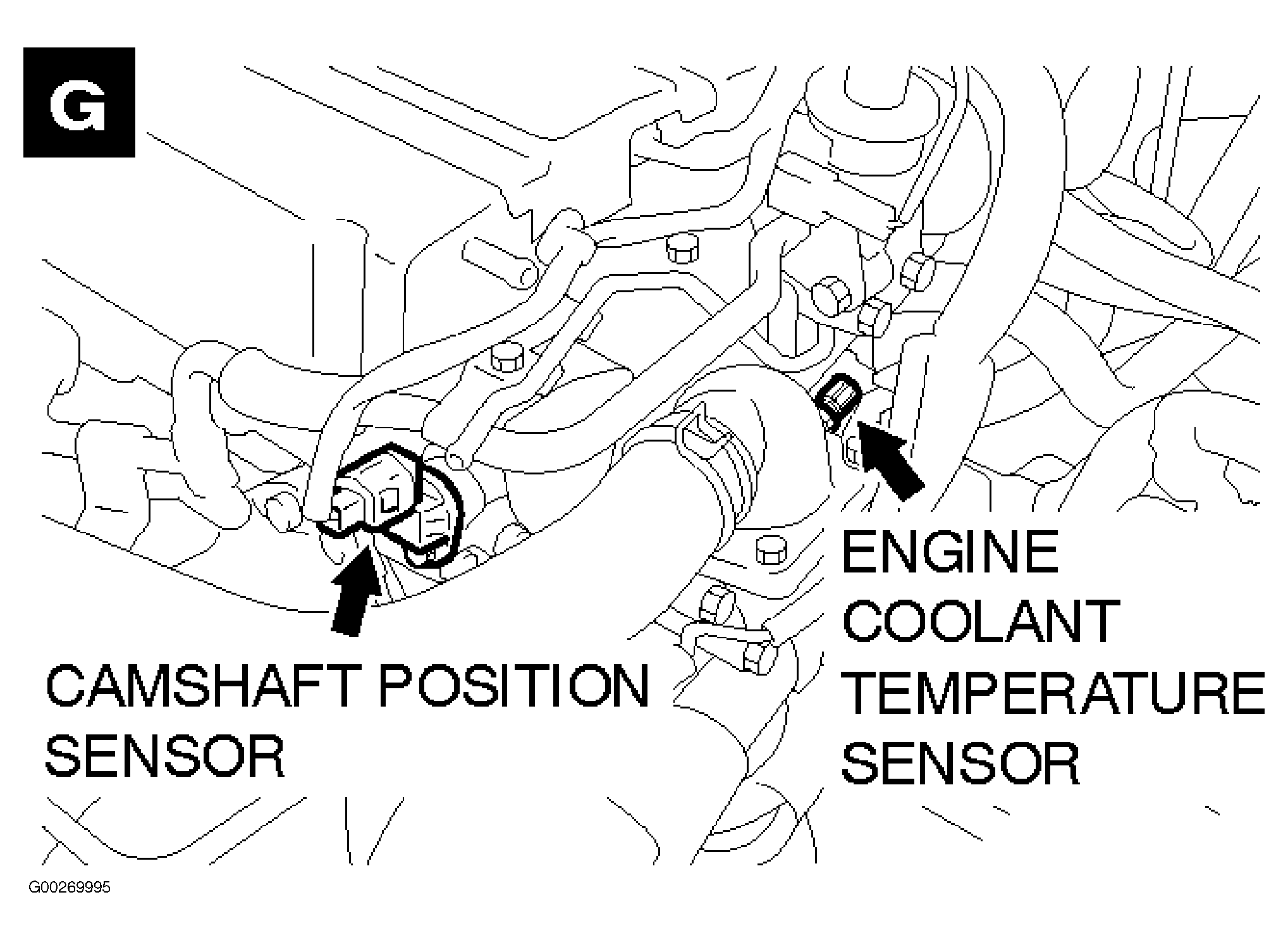

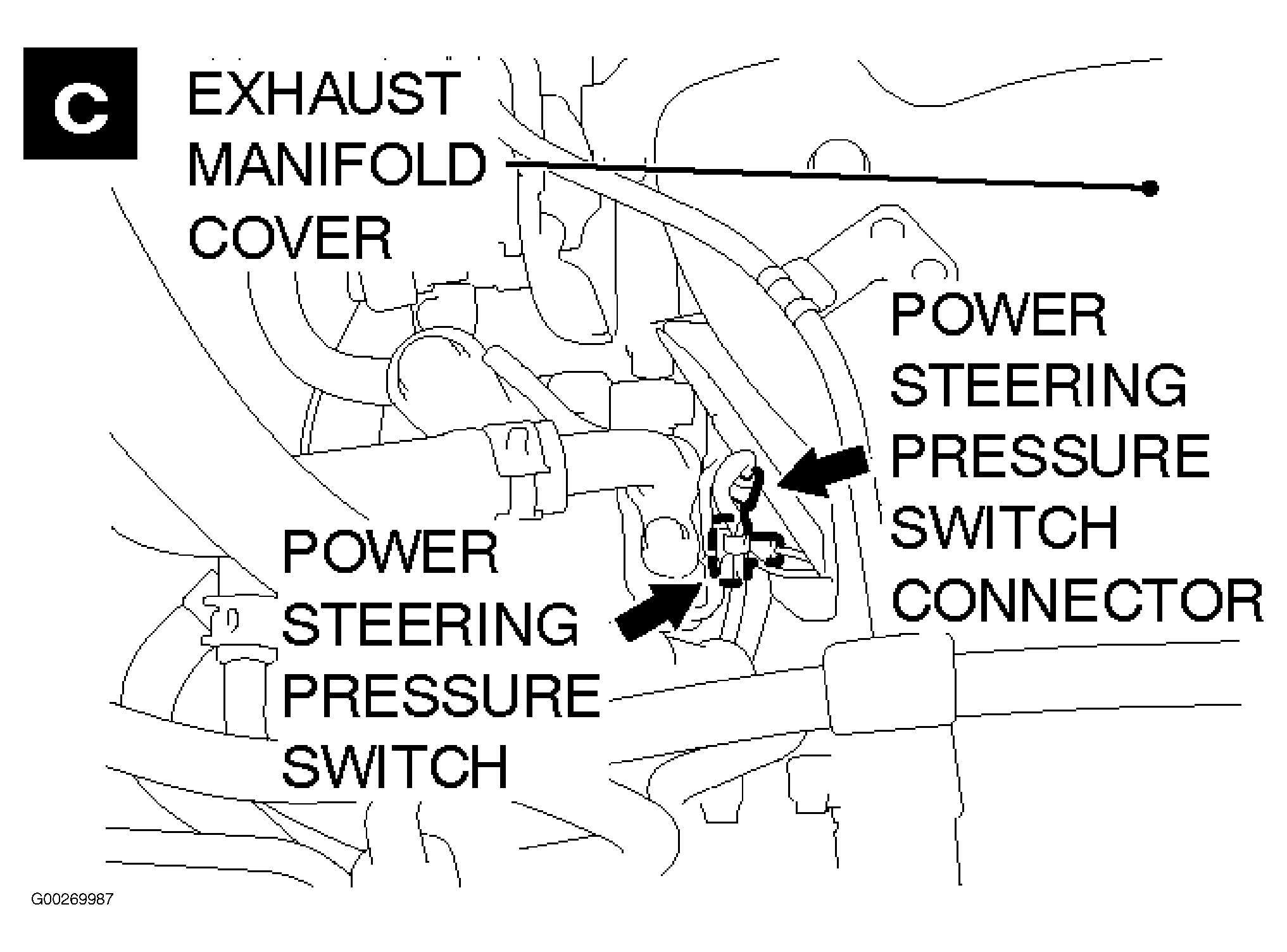

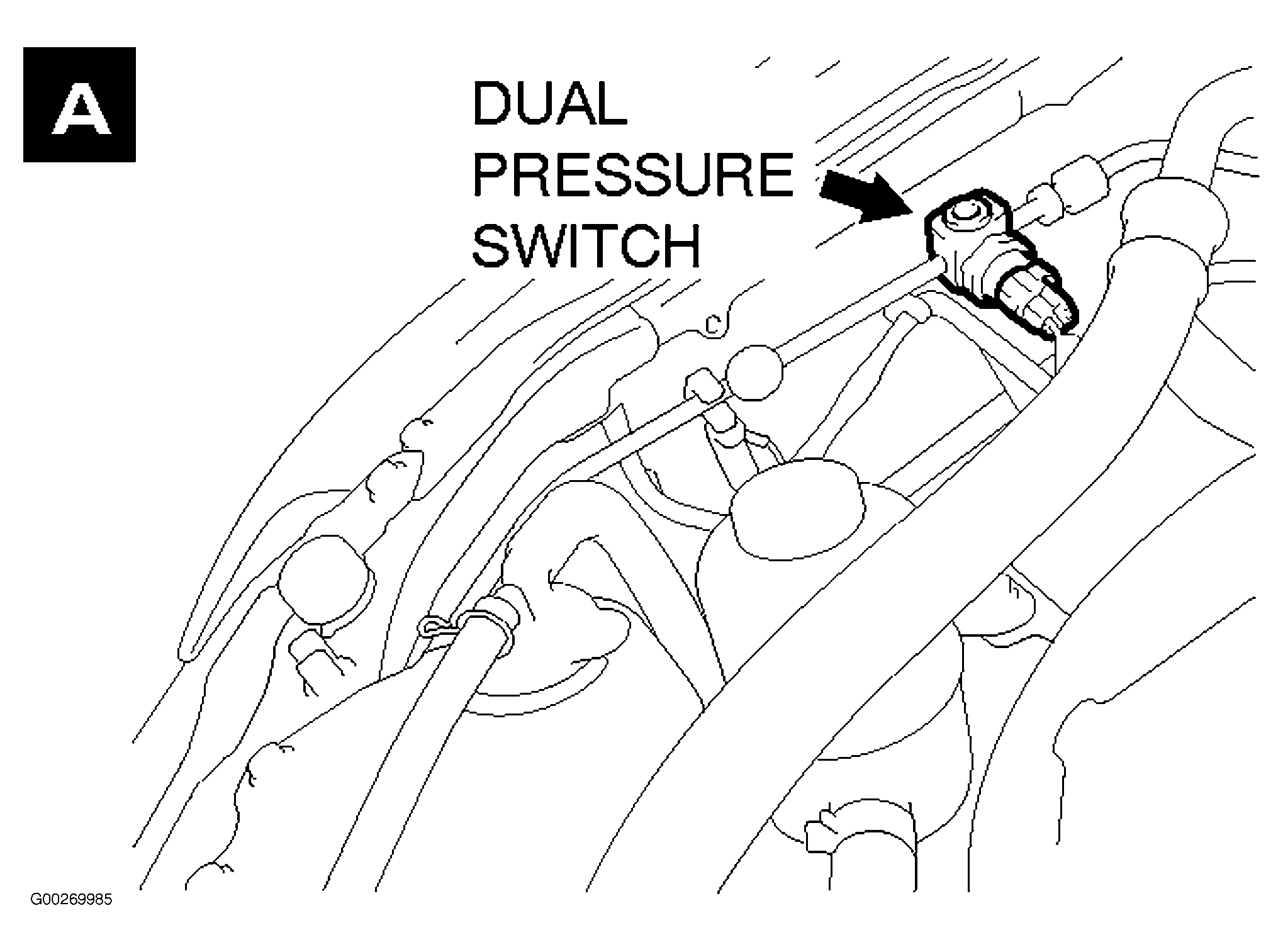

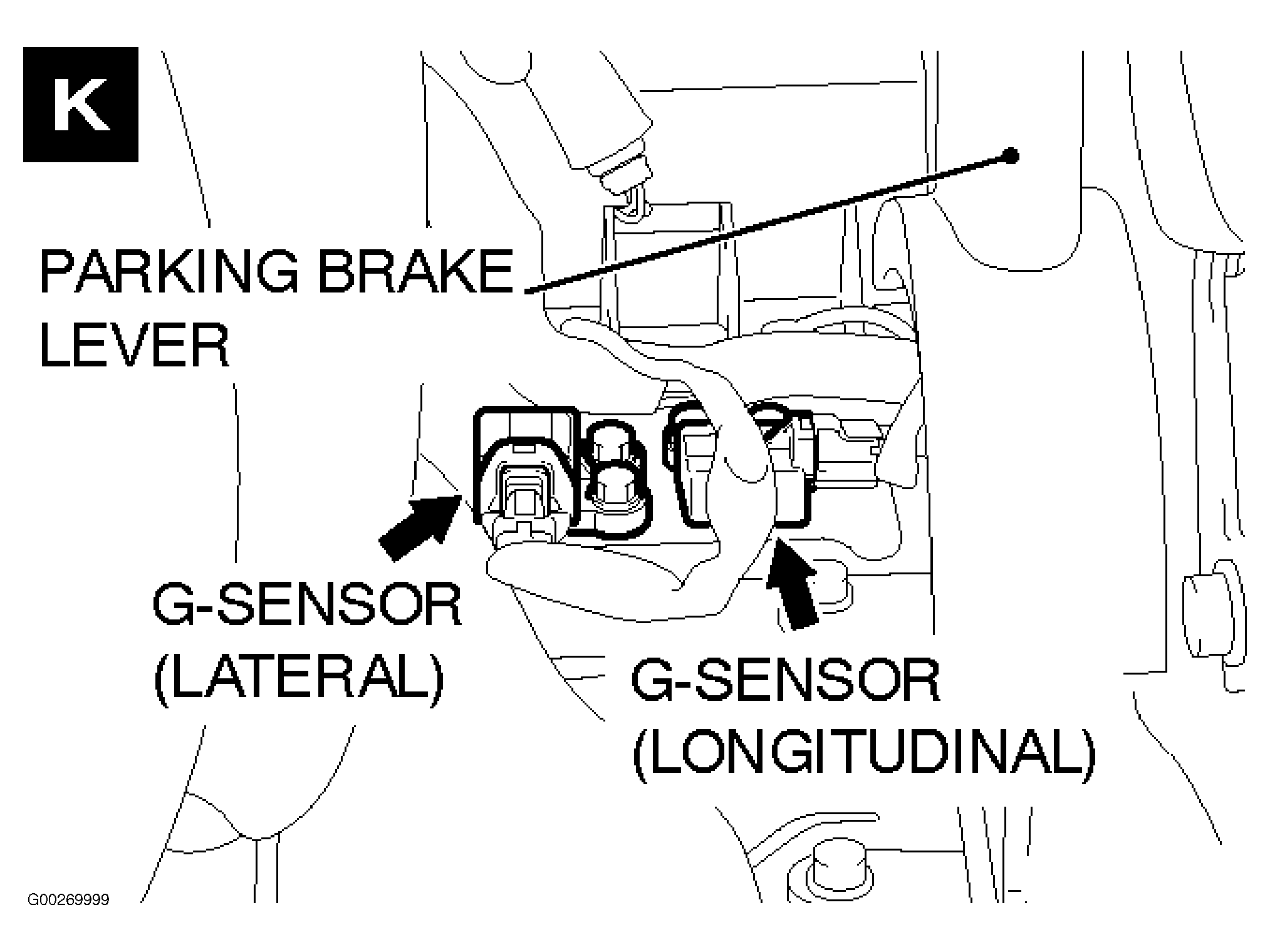

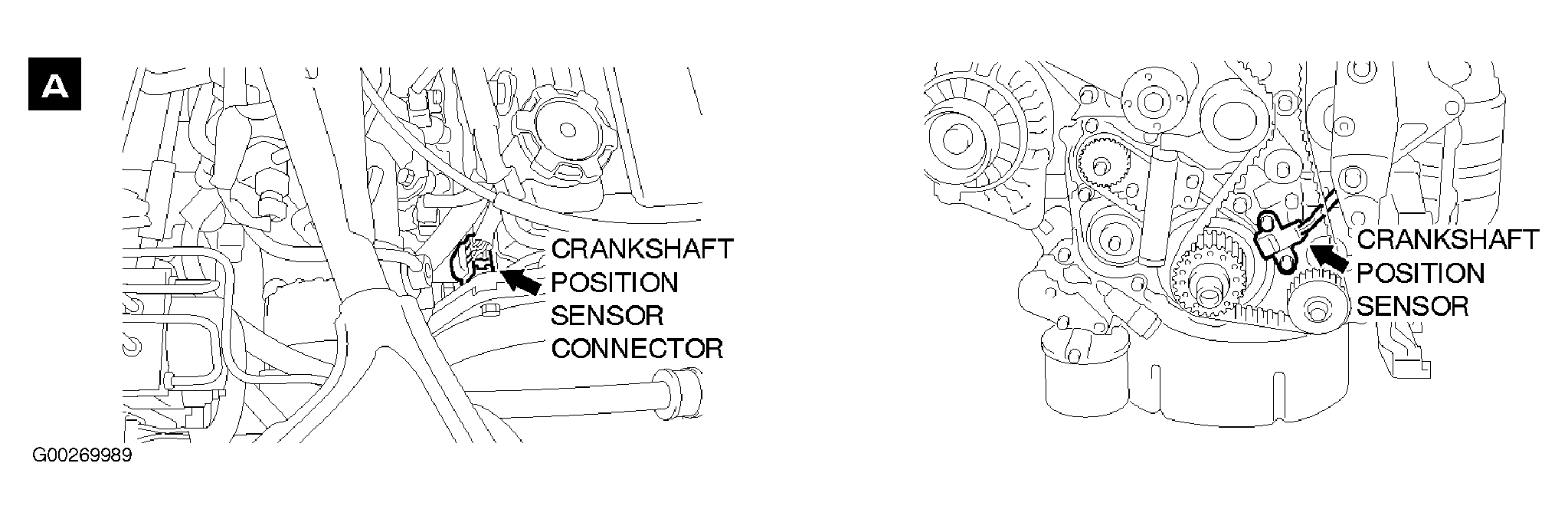

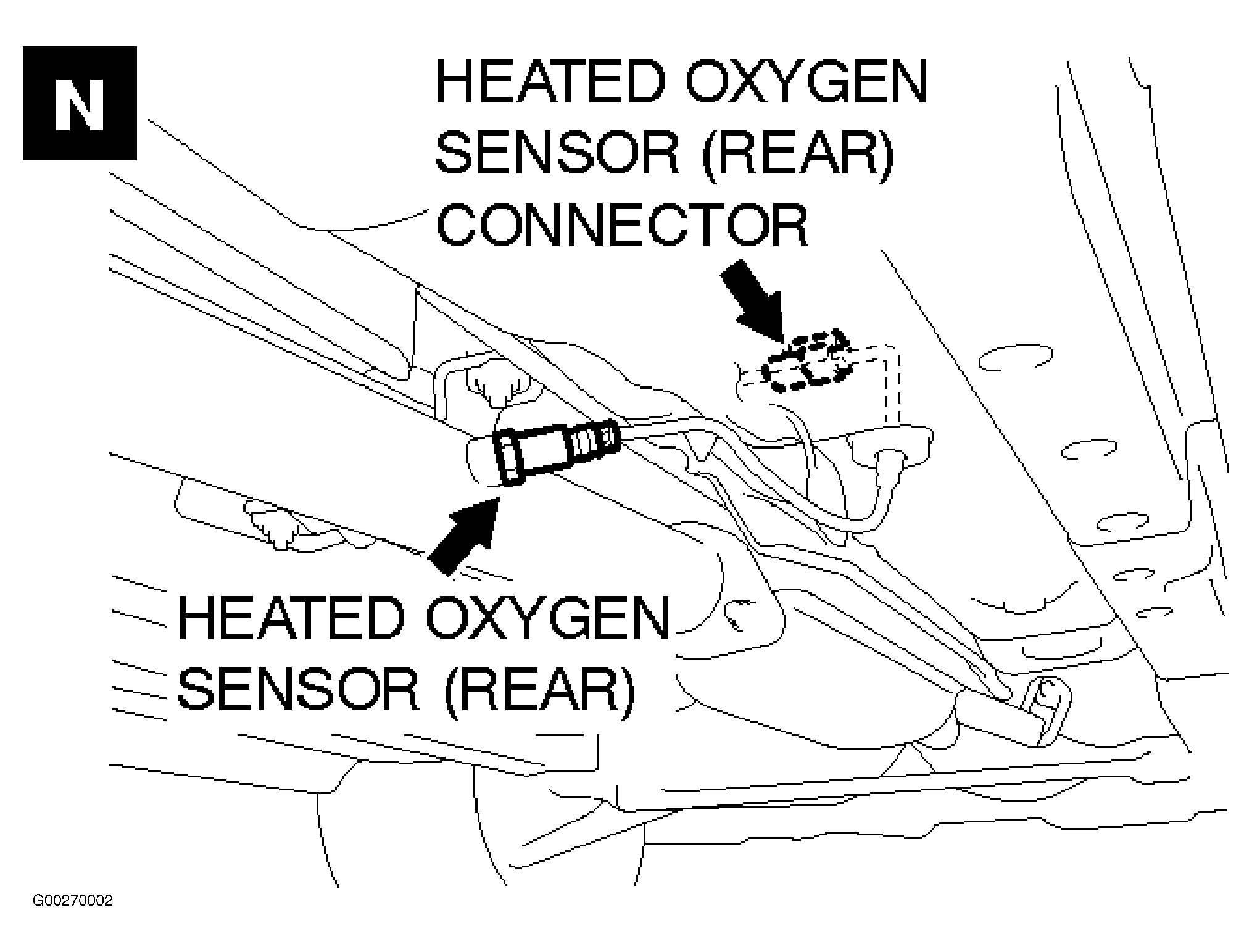

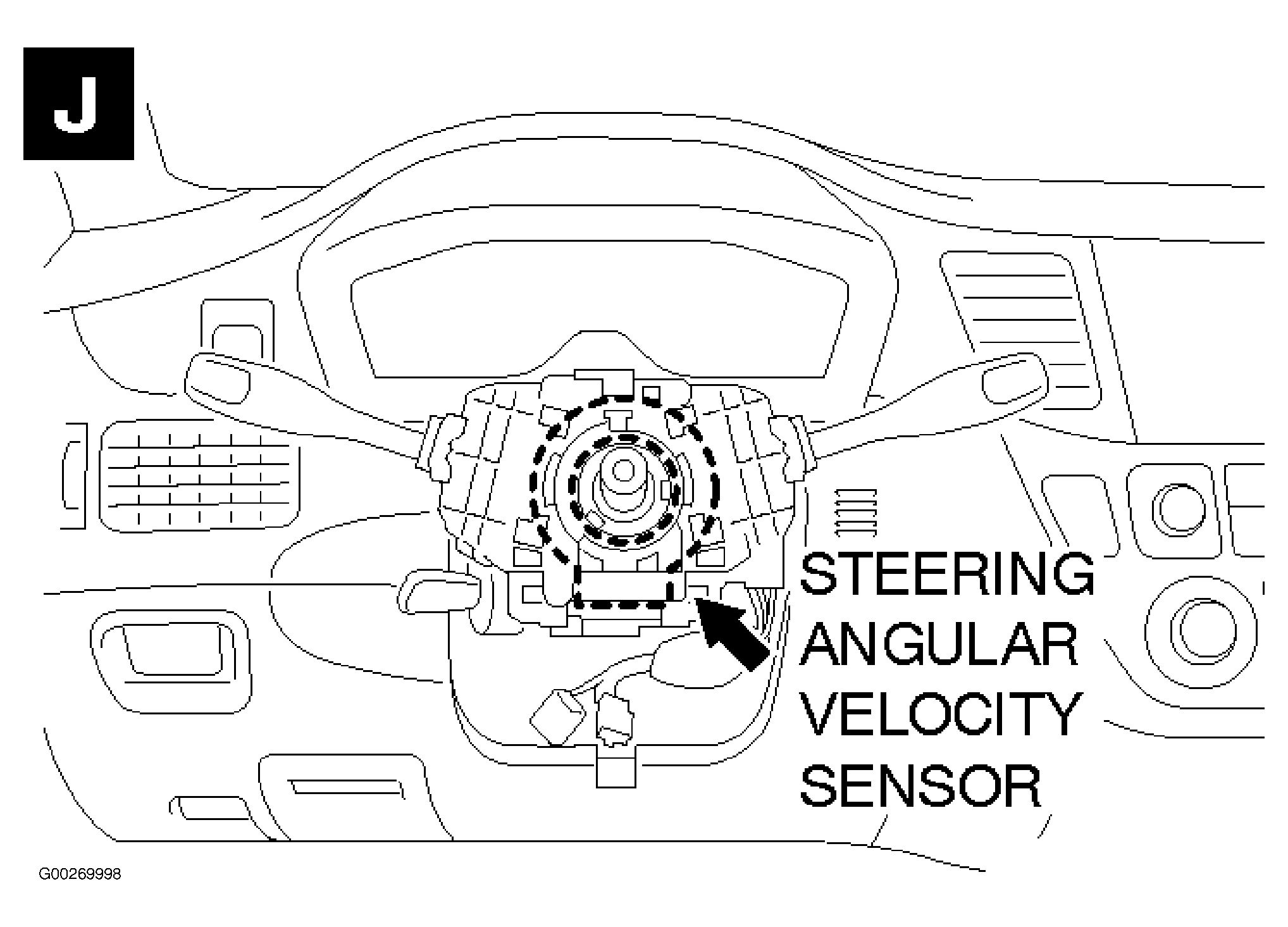

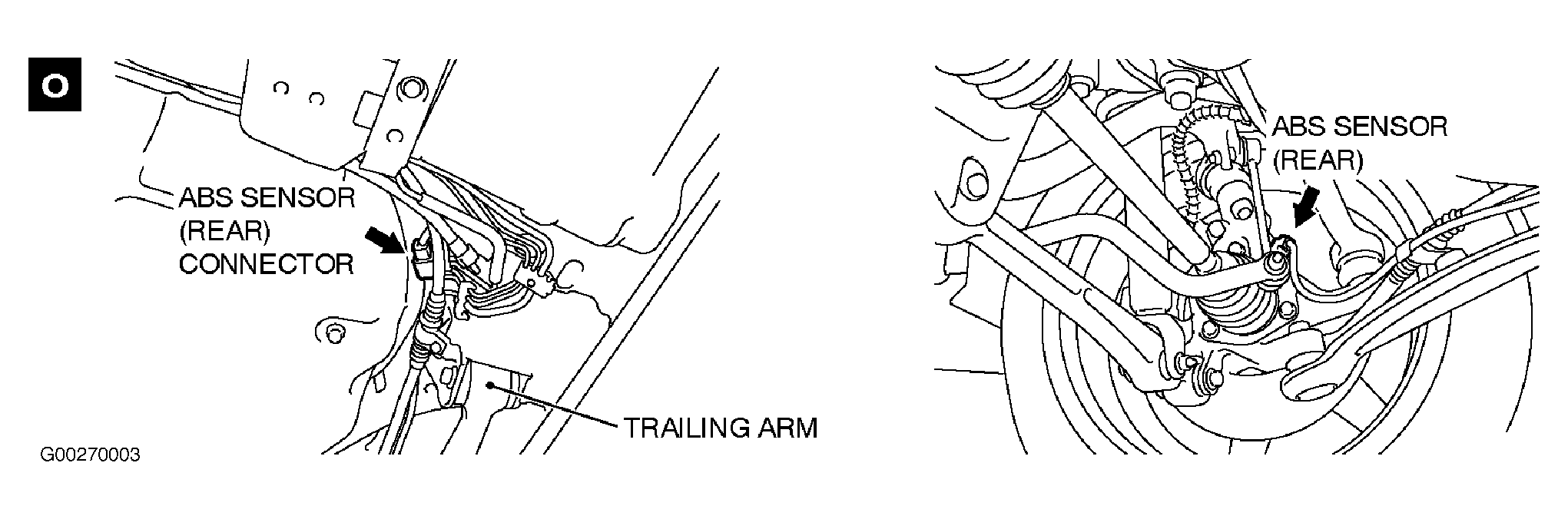

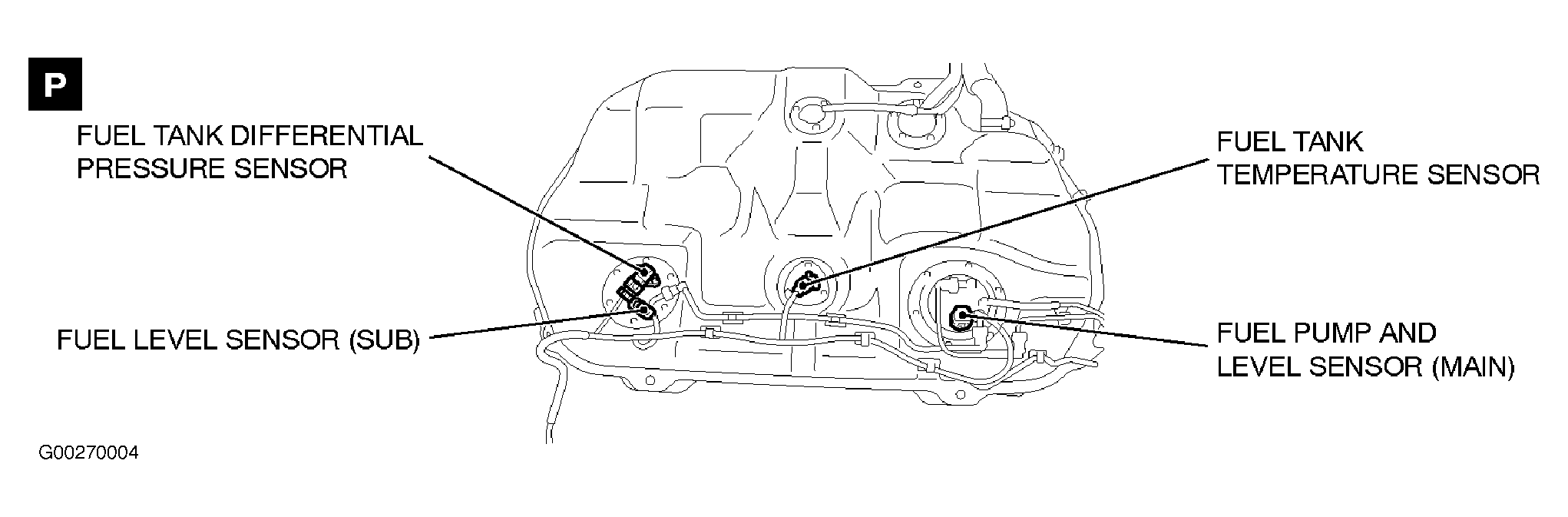

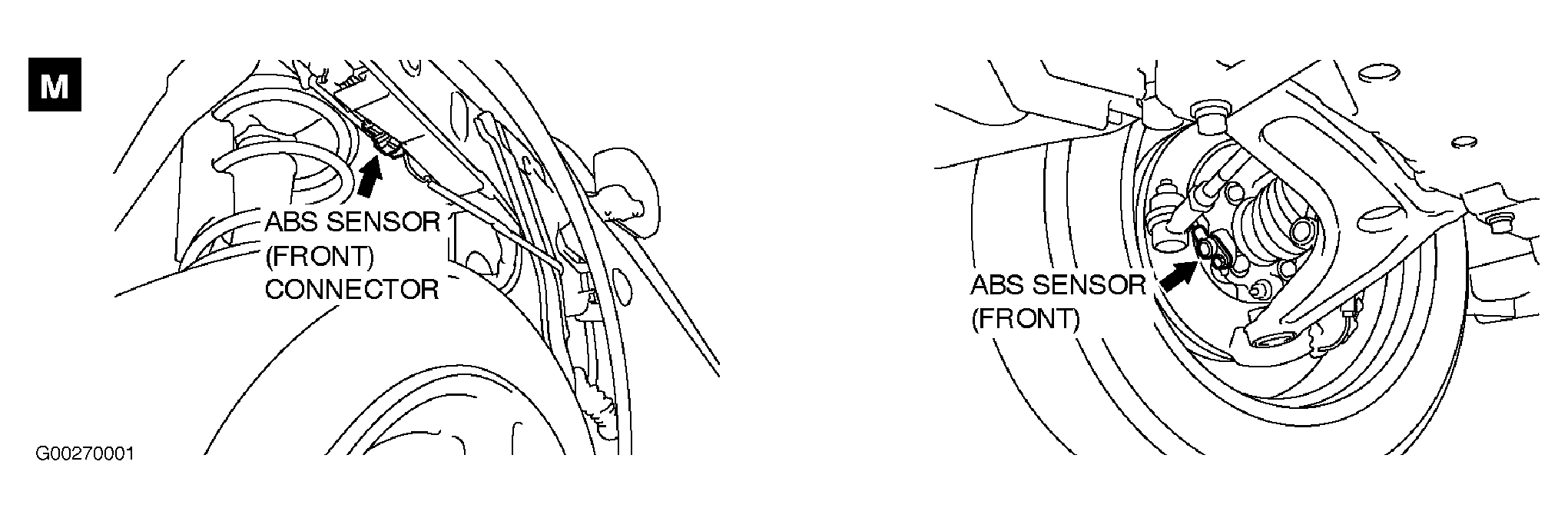

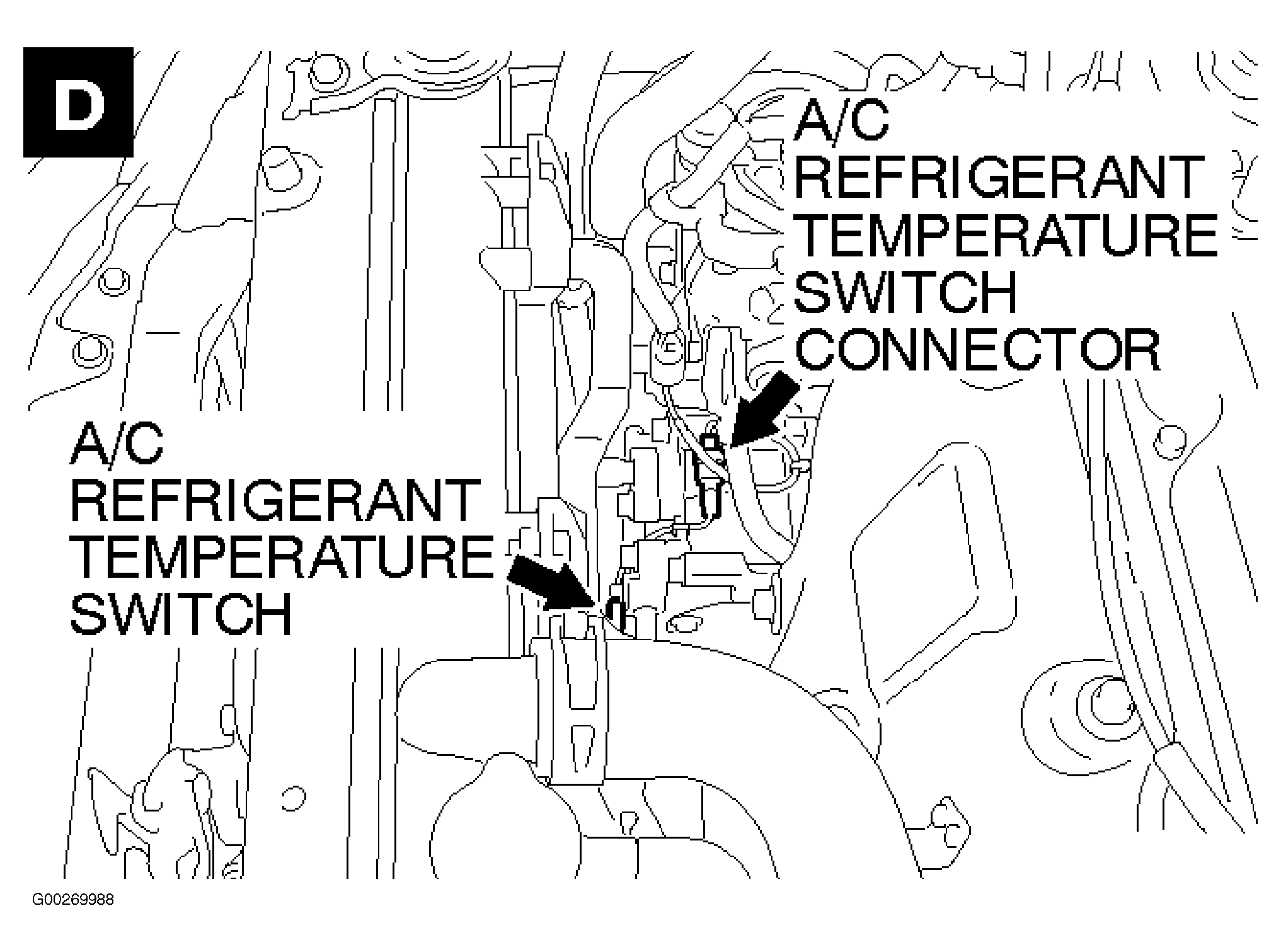

Fig 38: Sensors (1 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

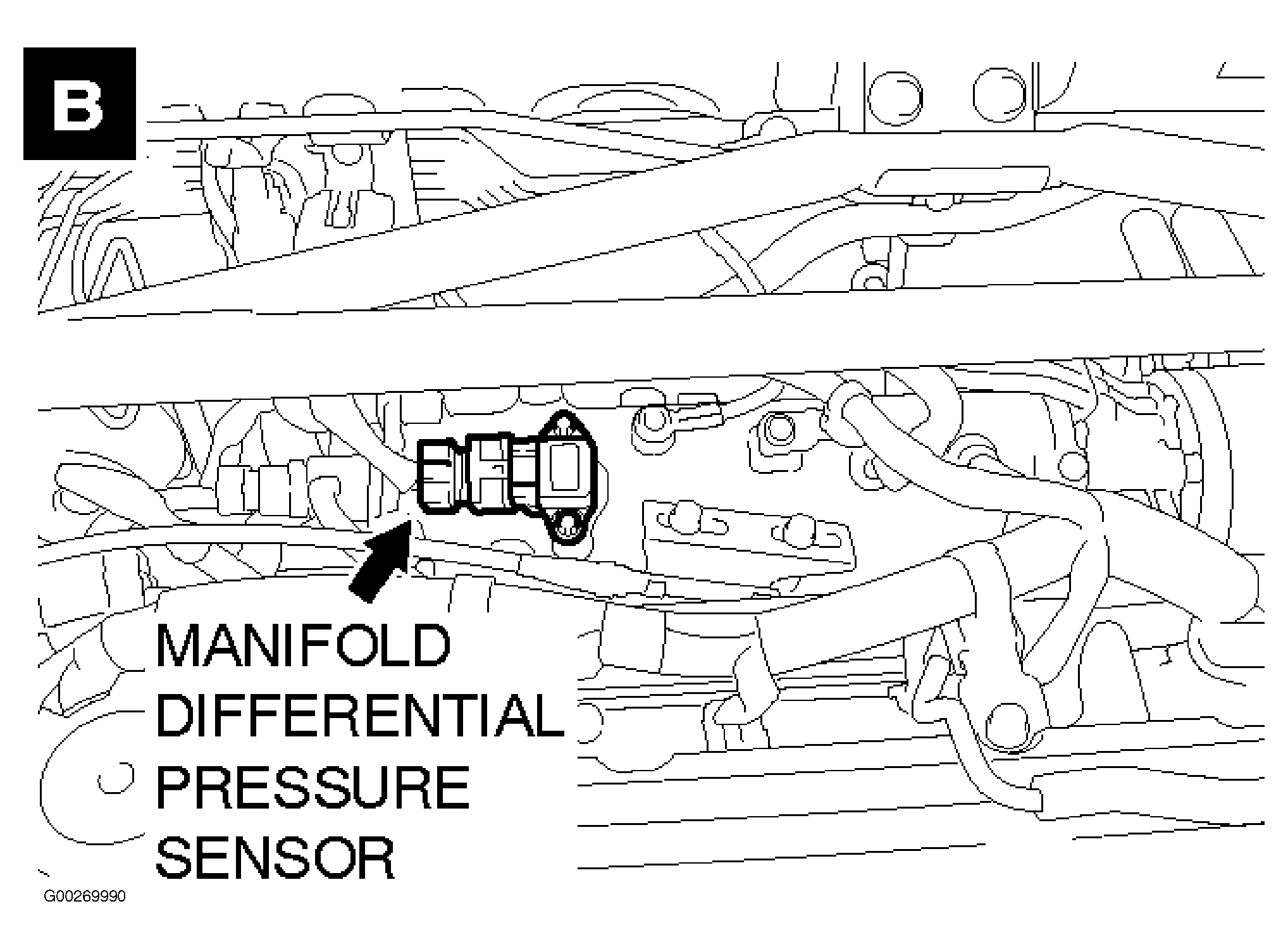

Fig 39: Sensors (2 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 40: Sensors (3 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 41: Sensors (4 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 42: Sensors (5 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 43: Sensors (6 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 44: Sensors (7 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 45: Sensors (8 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 46: Sensors (9 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 47: Sensors (10 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 48: Sensors (11 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 49: Sensors (12 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 50: Sensors (13 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 51: Sensors (14 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 52: Sensors (15 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 53: Sensors (16 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

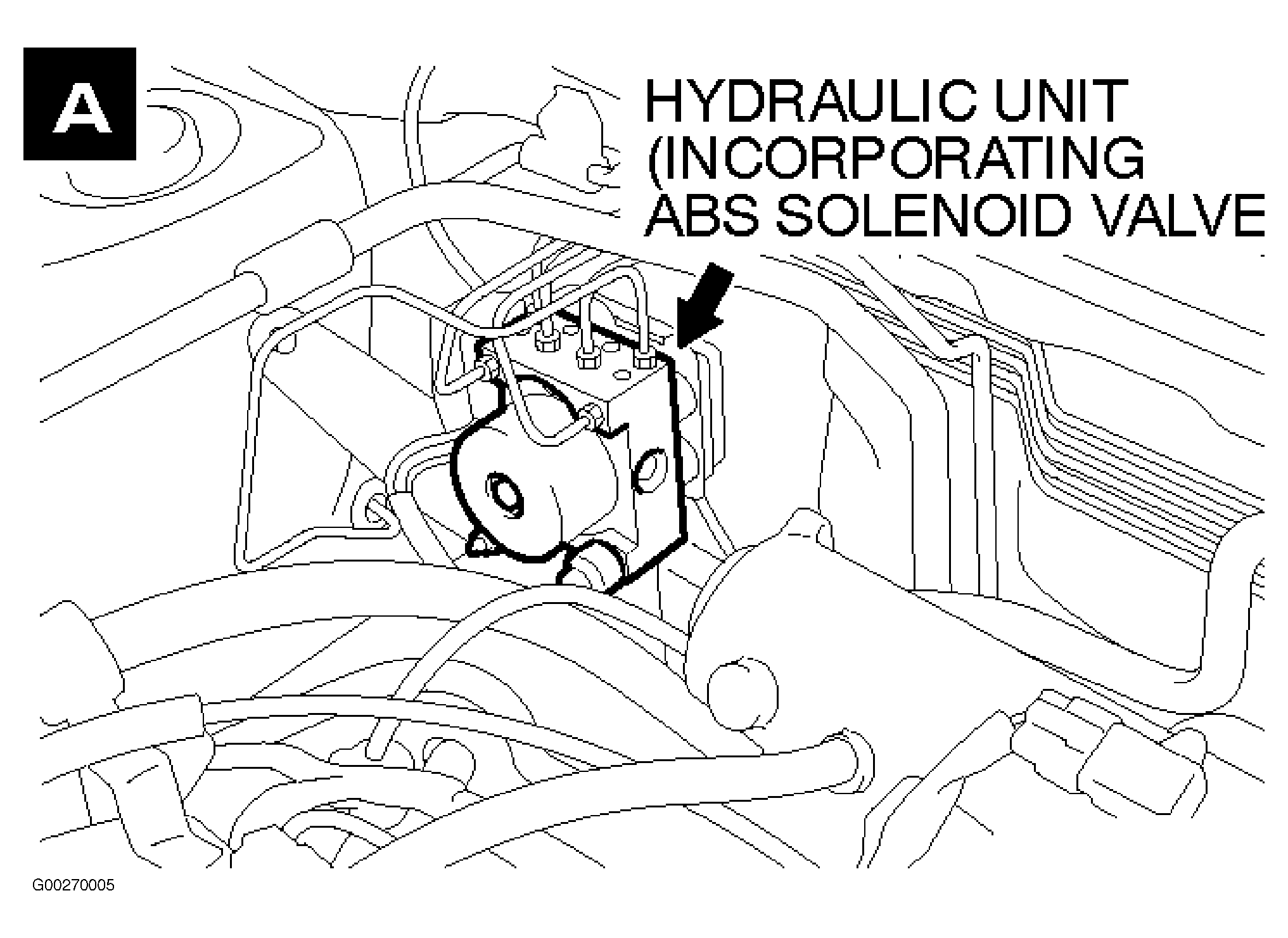

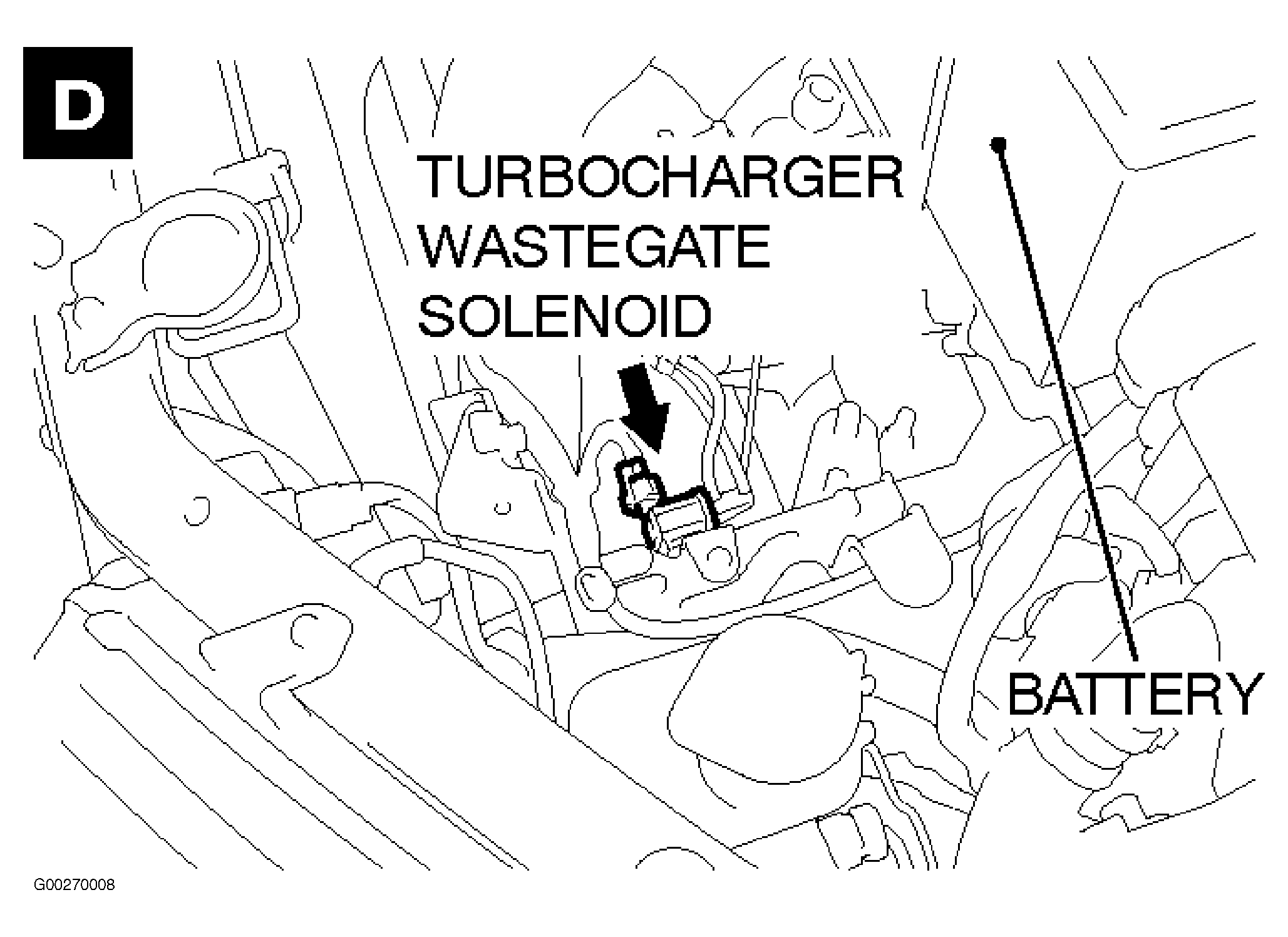

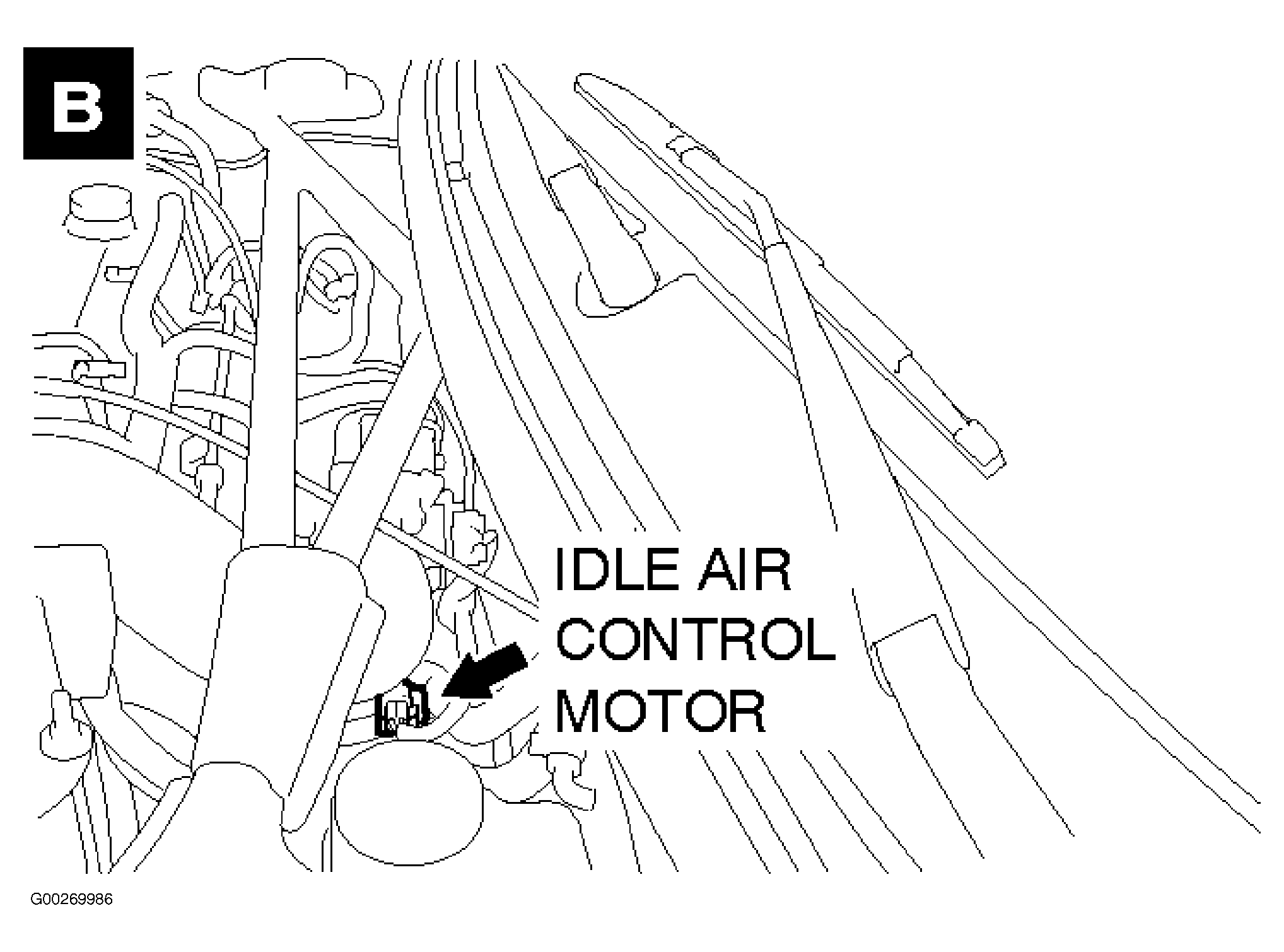

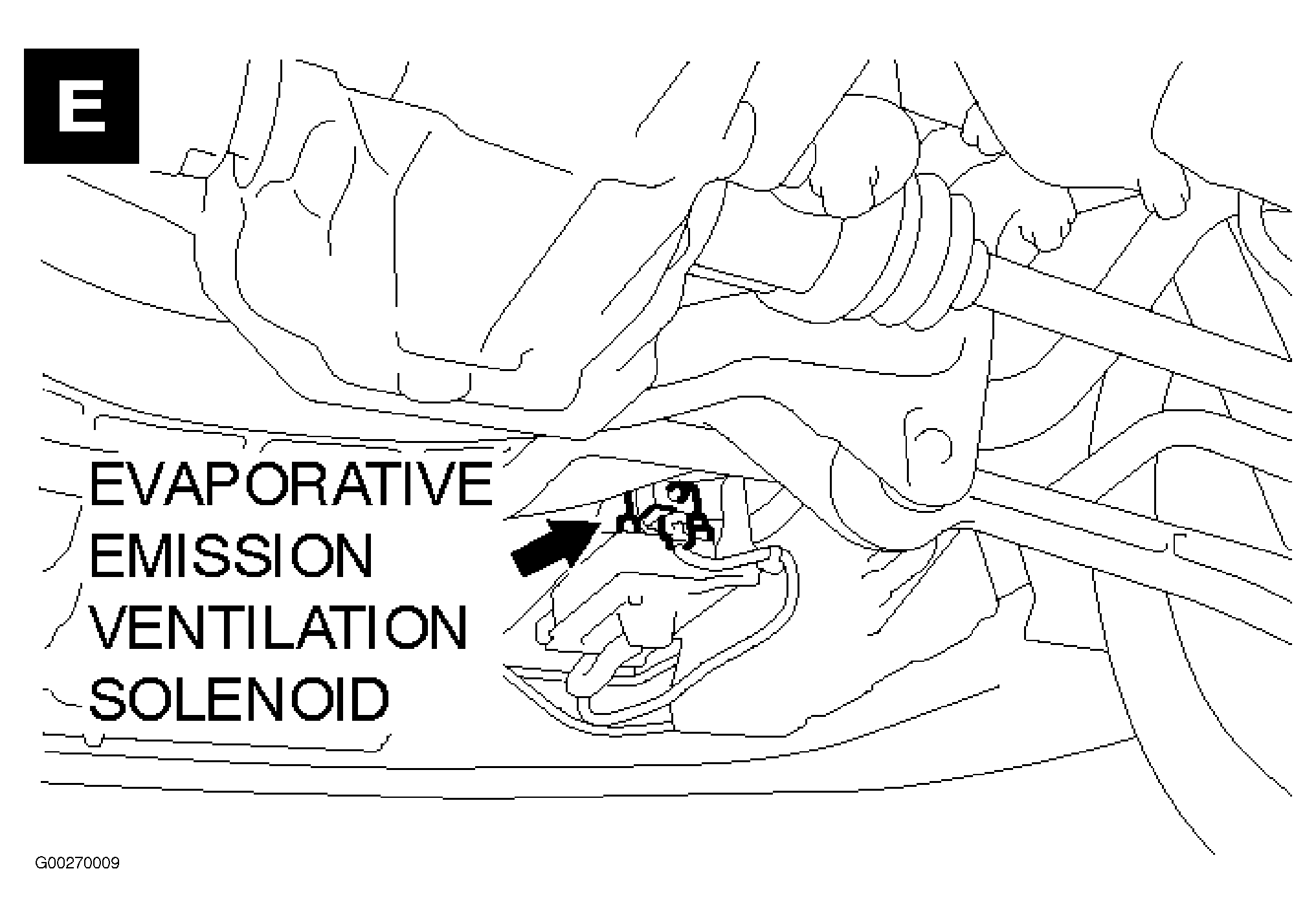

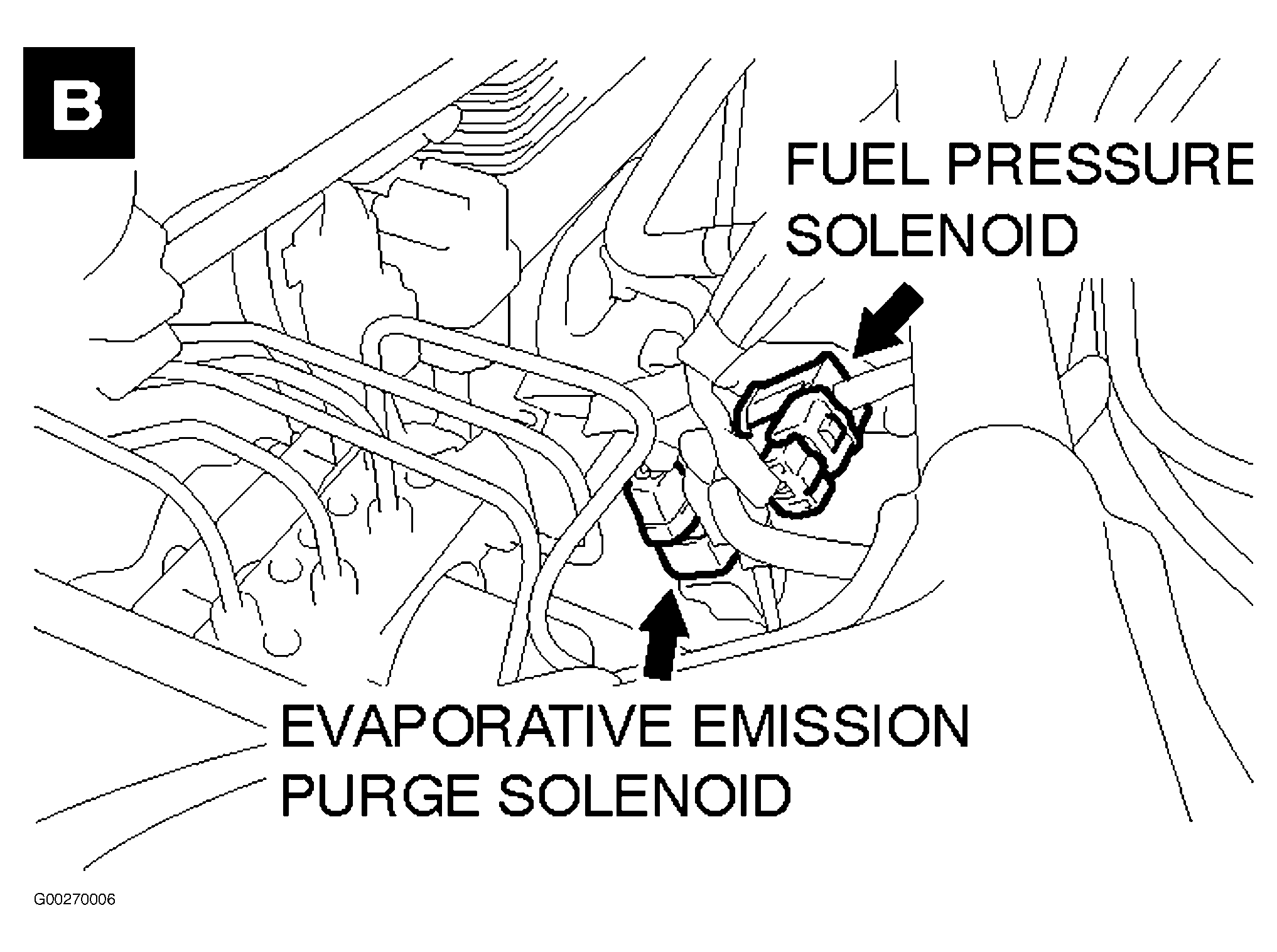

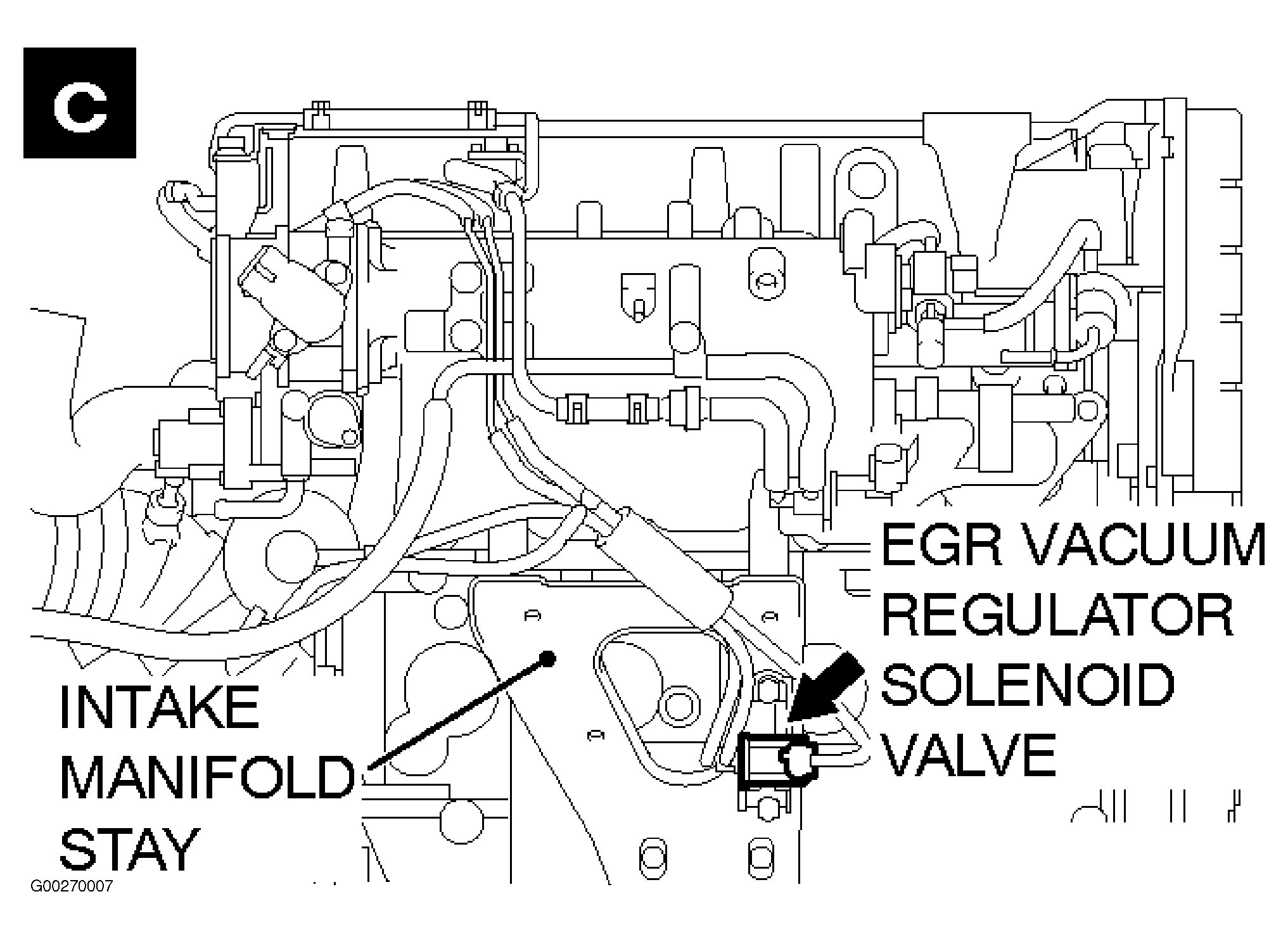

Fig 54: Solenoids & Solenoid Valves (1 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 55: Solenoids & Solenoid Valves (2 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 56: Solenoids & Solenoid Valves (3 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 57: Solenoids & Solenoid Valves (4 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 58: Solenoids & Solenoid Valves (5 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

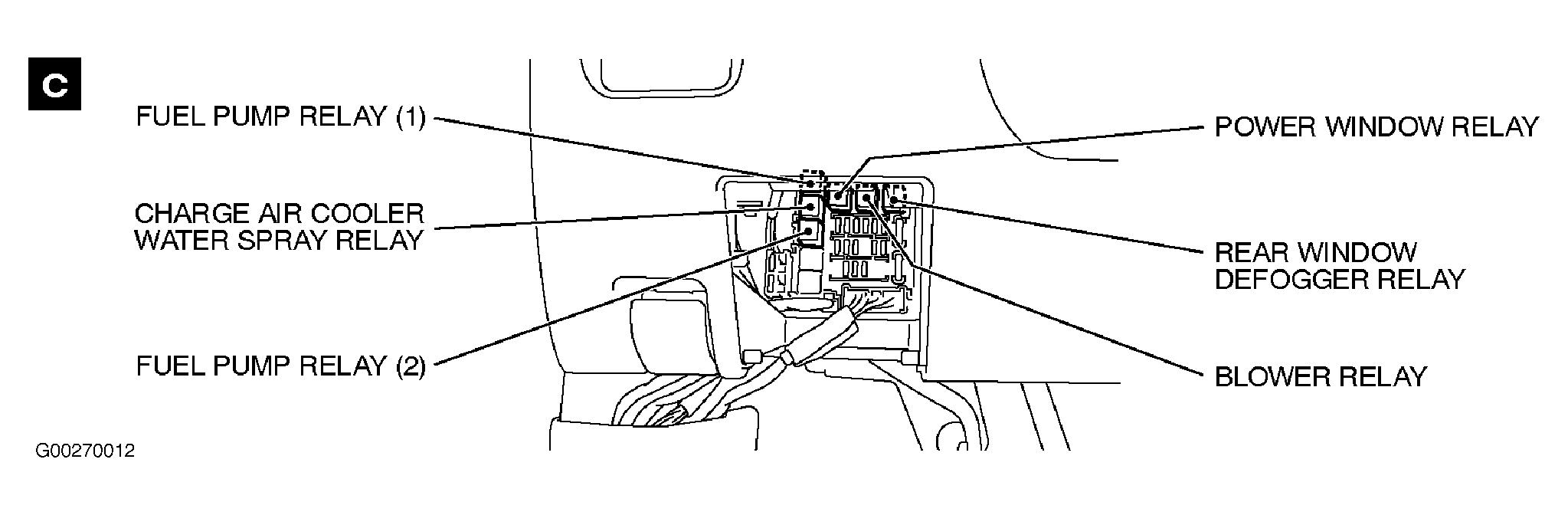

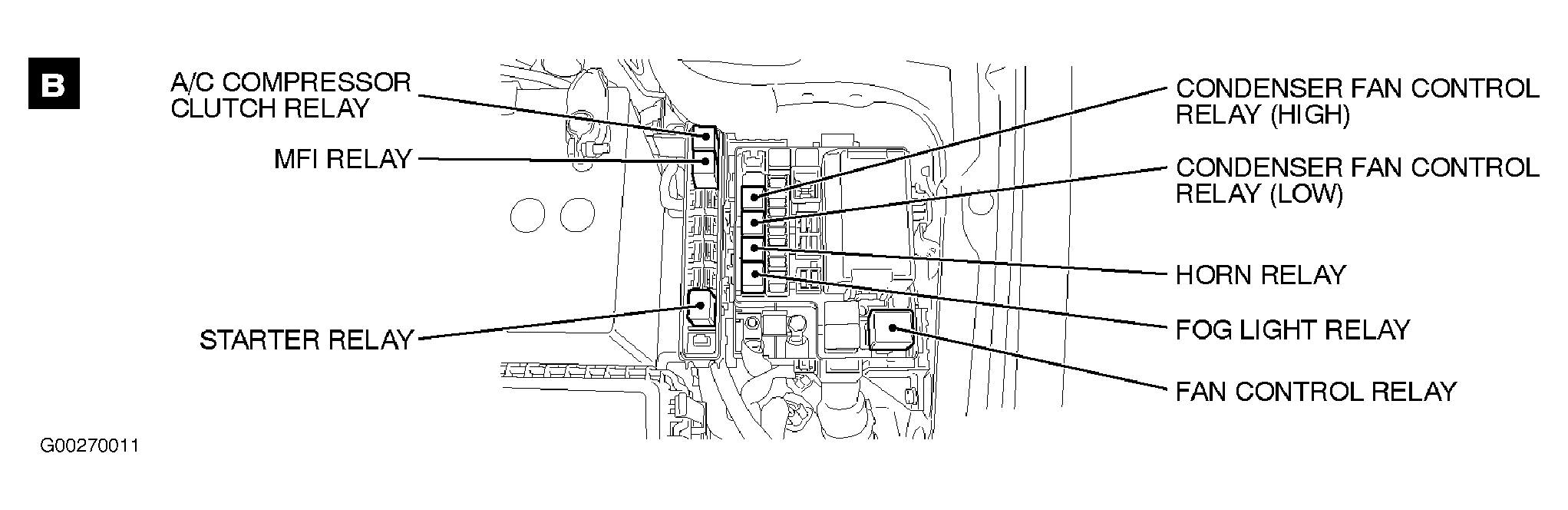

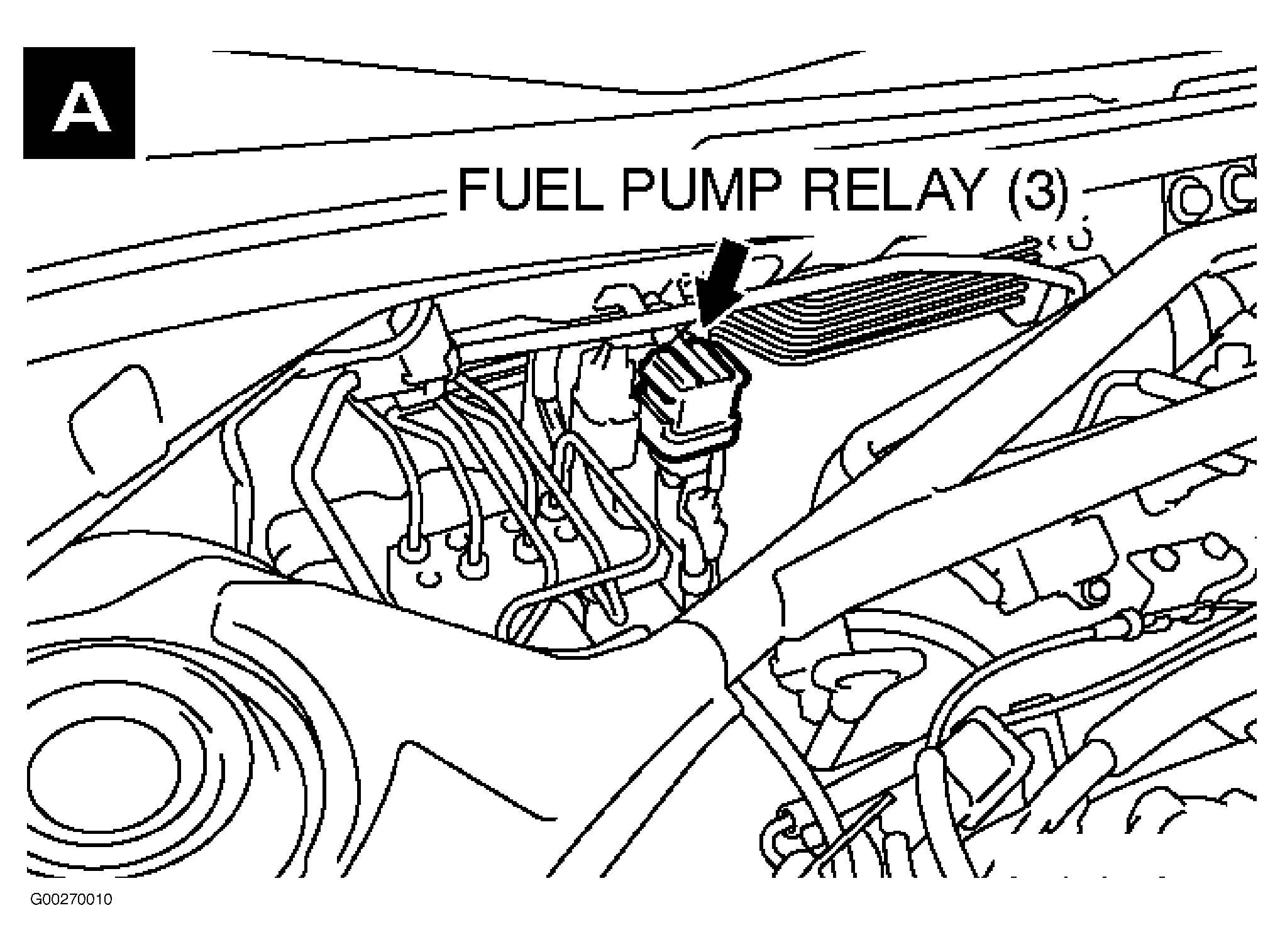

Fig 59: Relays (1 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 60: Relays (2 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 61: Relays (3 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

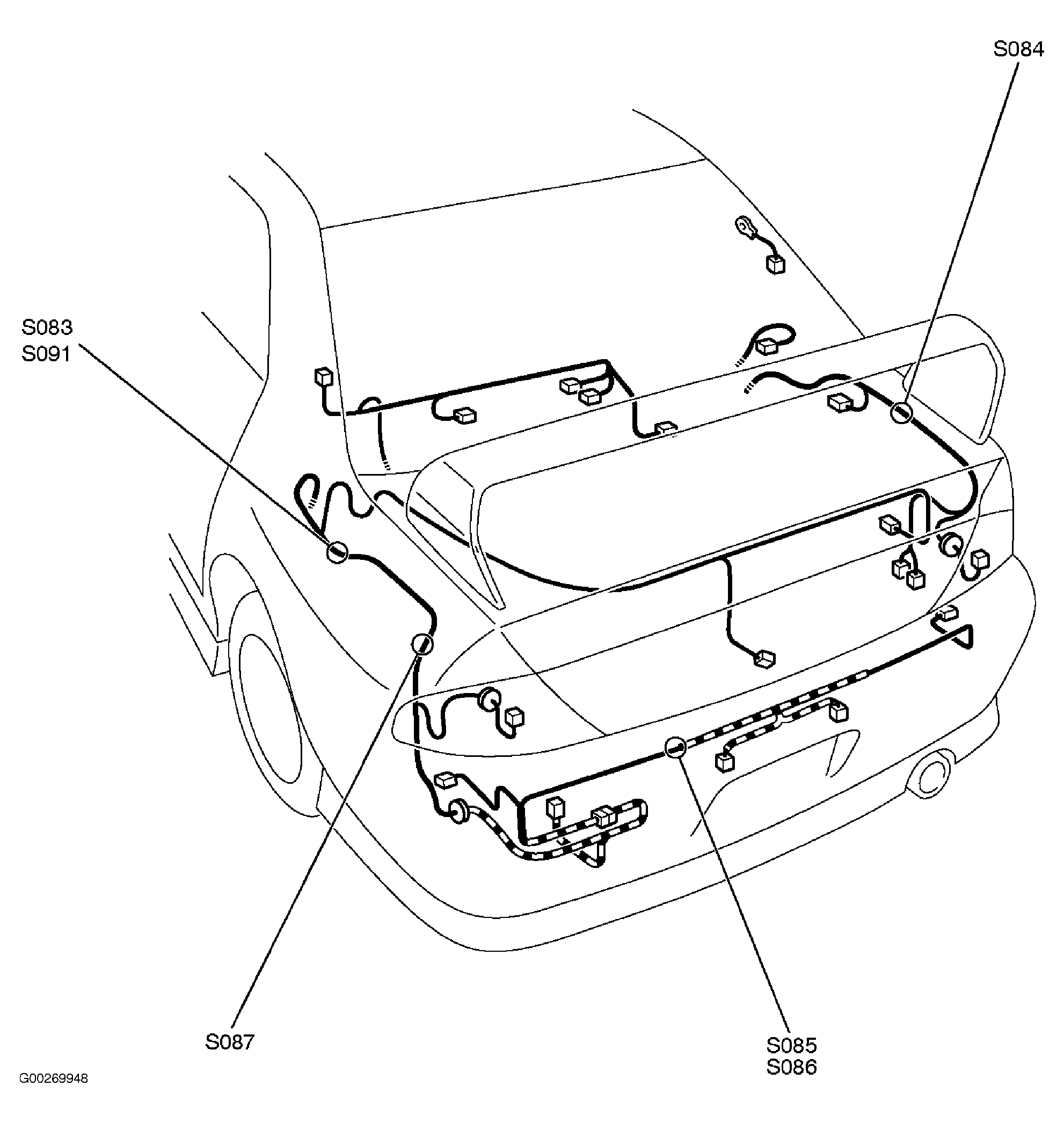

Fig 62: Luggage Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

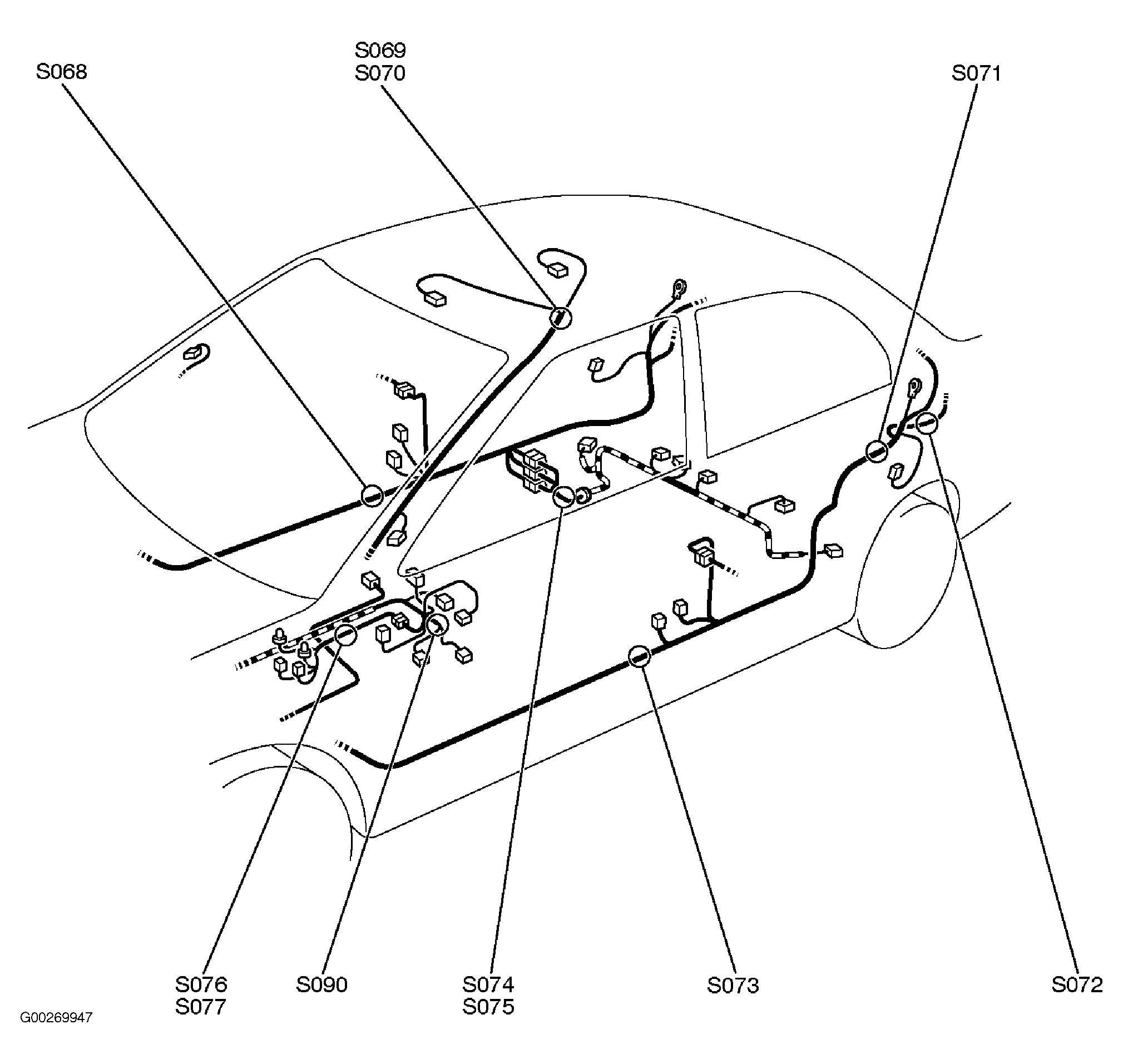

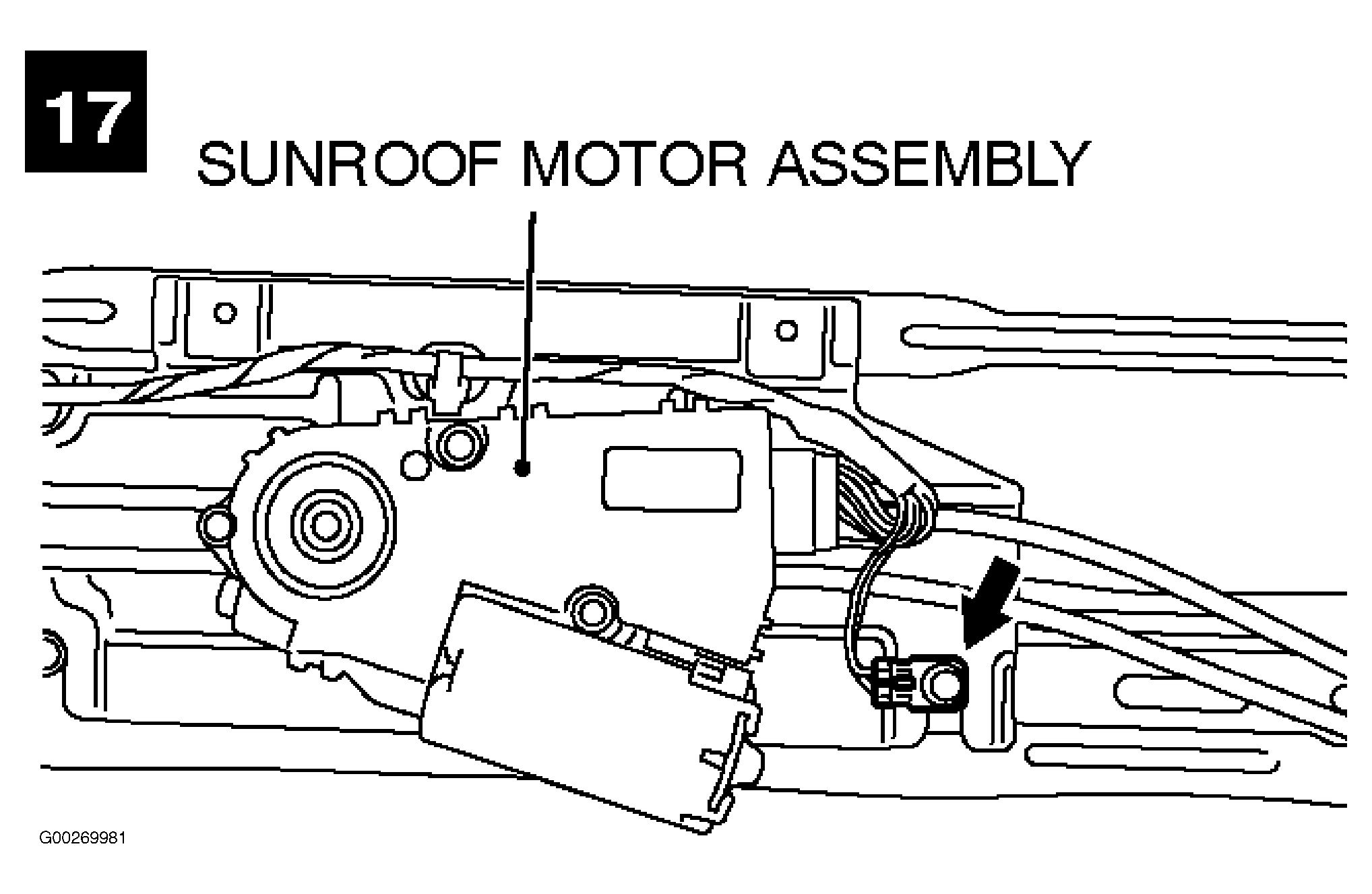

Fig 63: Floor & Roof
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

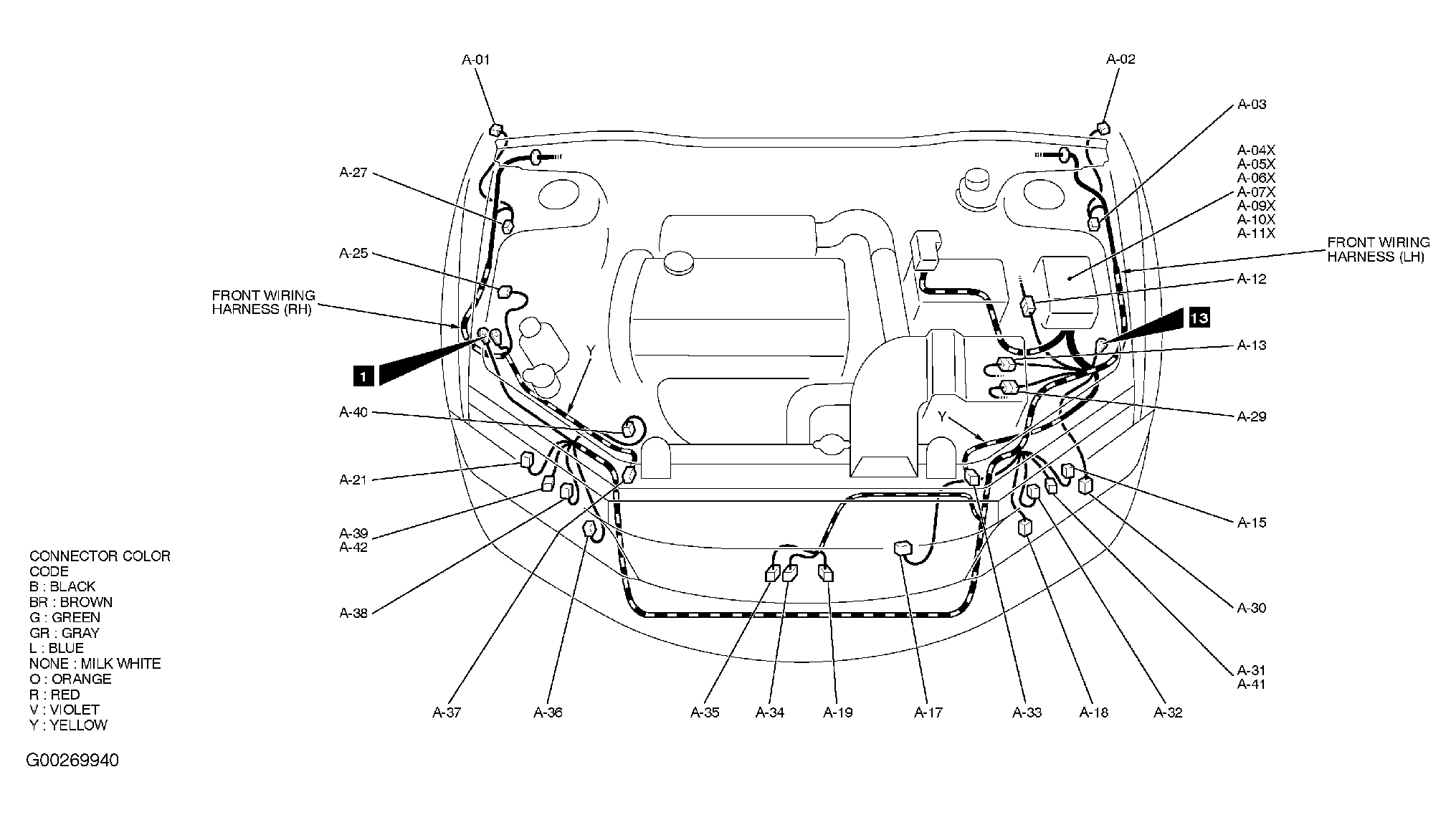

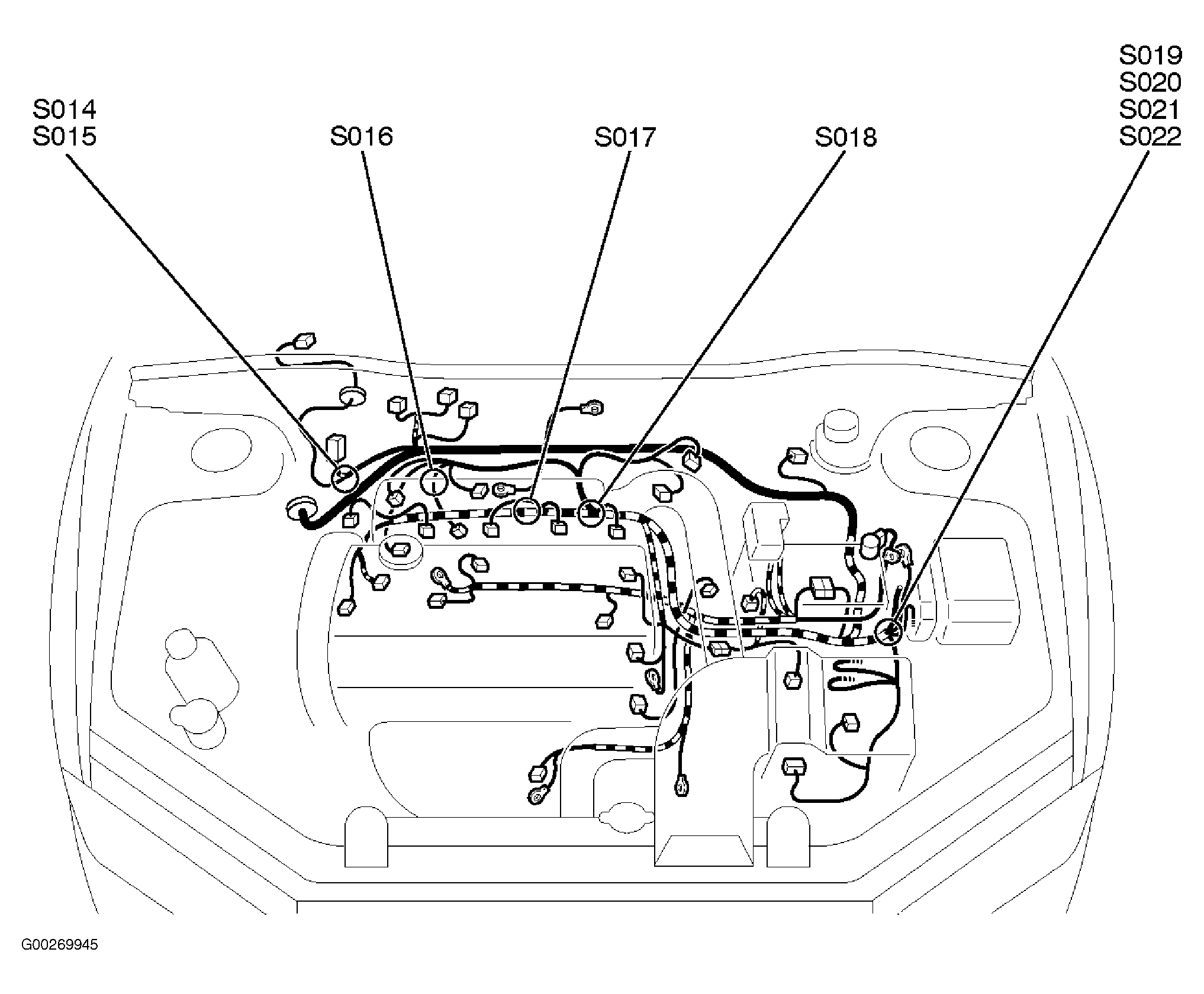

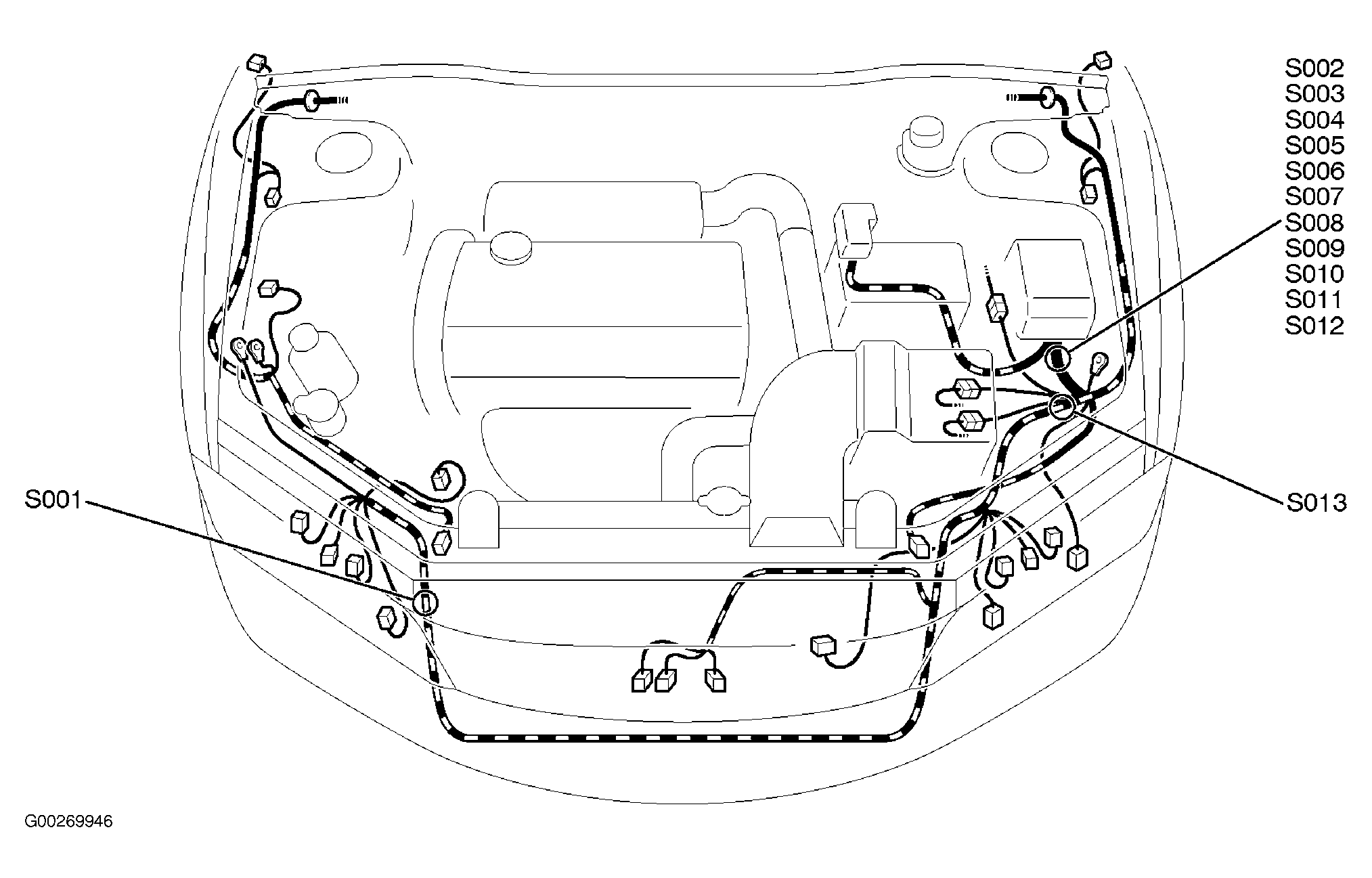

Fig 64: Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

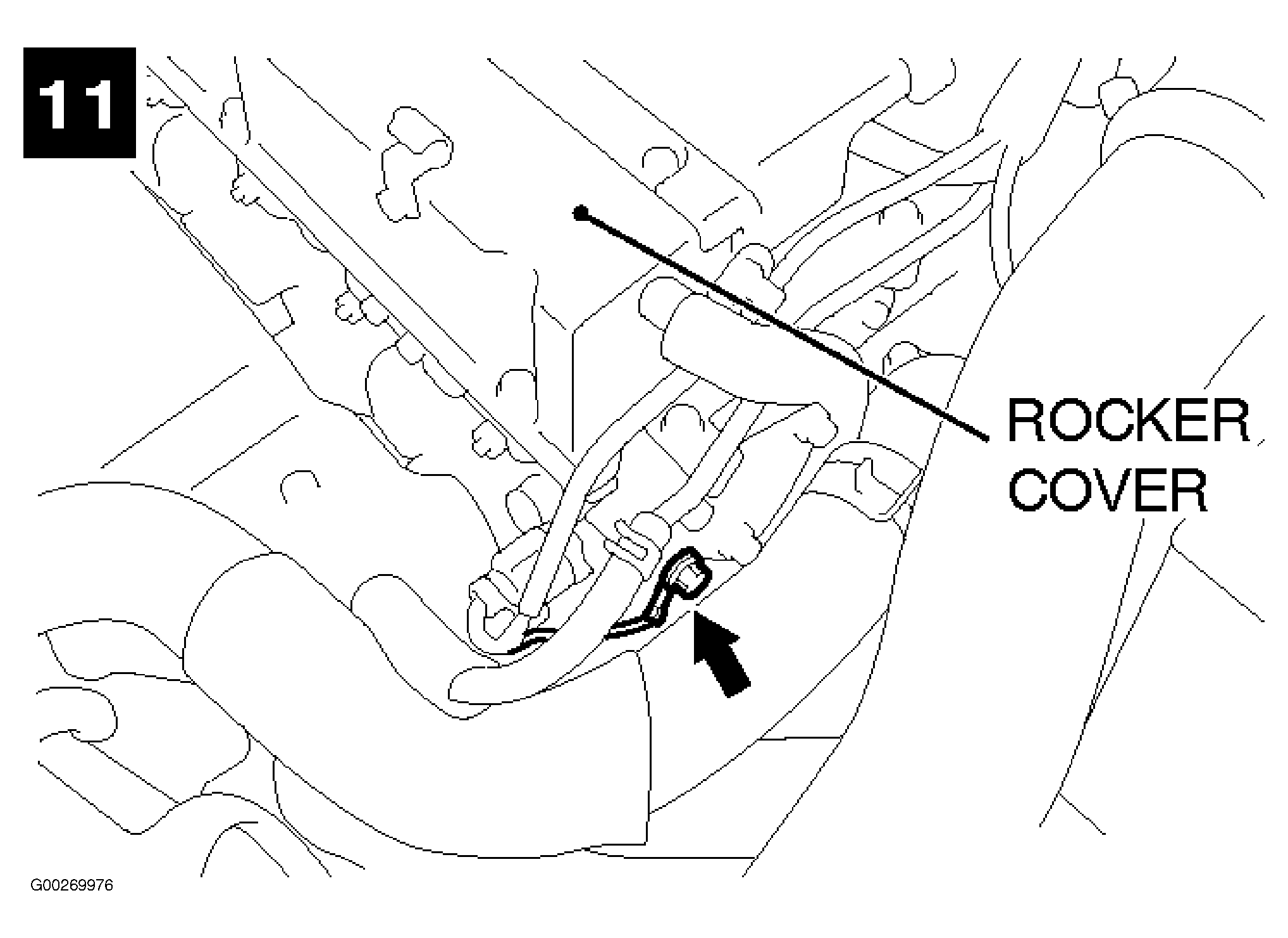

Fig 65: Engine & Transaxle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

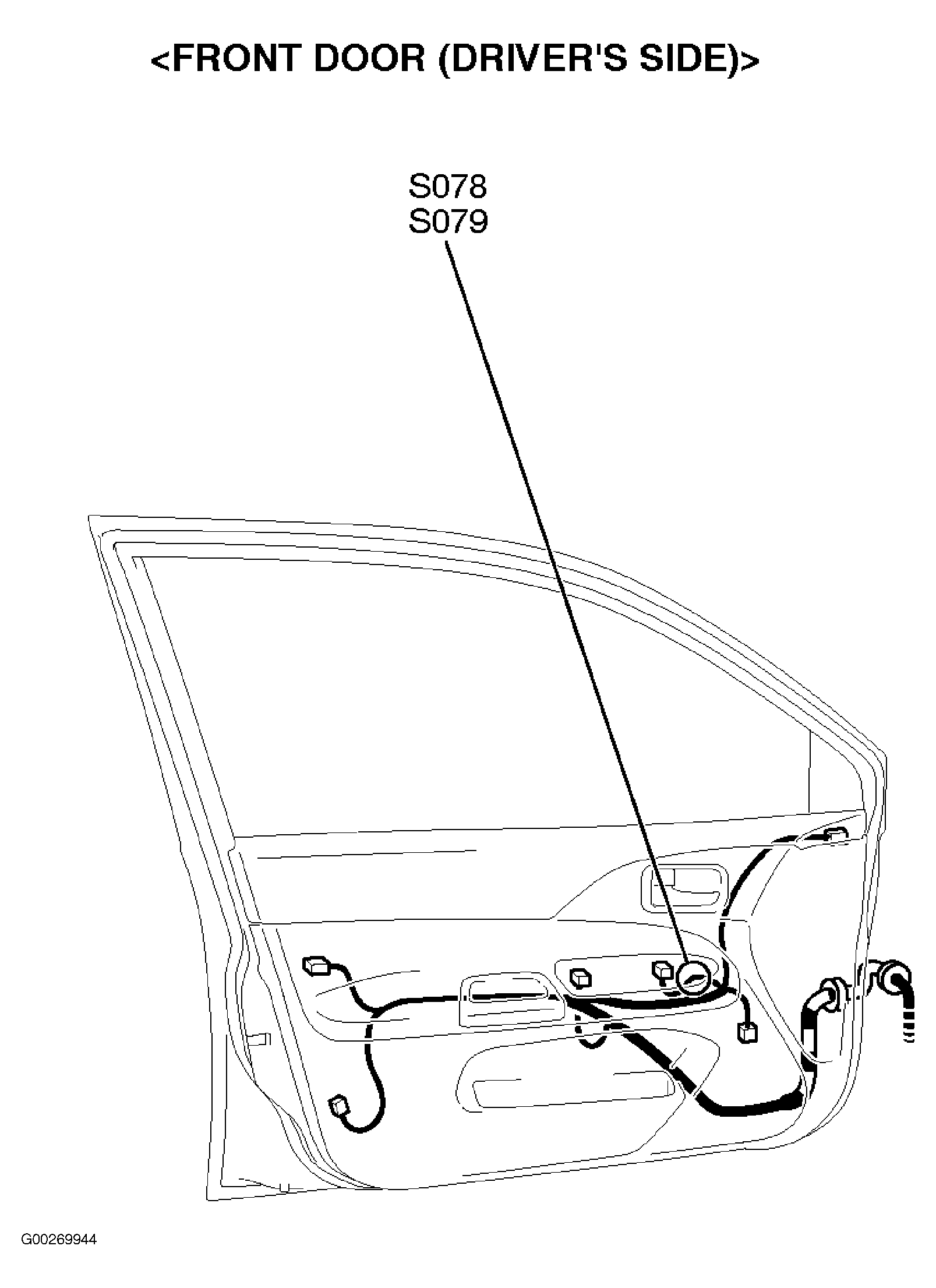

Fig 66: Front Door (Driver's Side)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

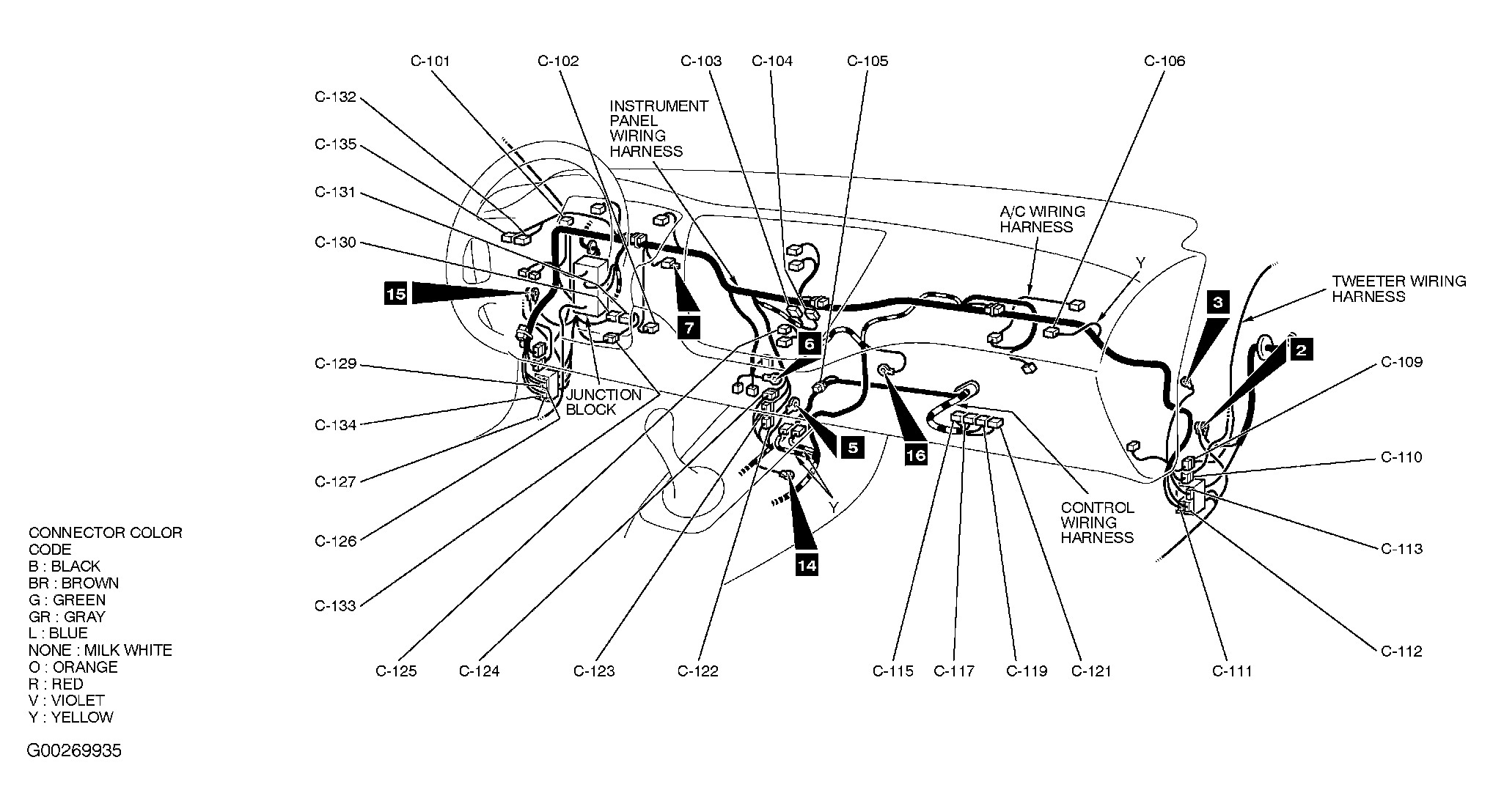

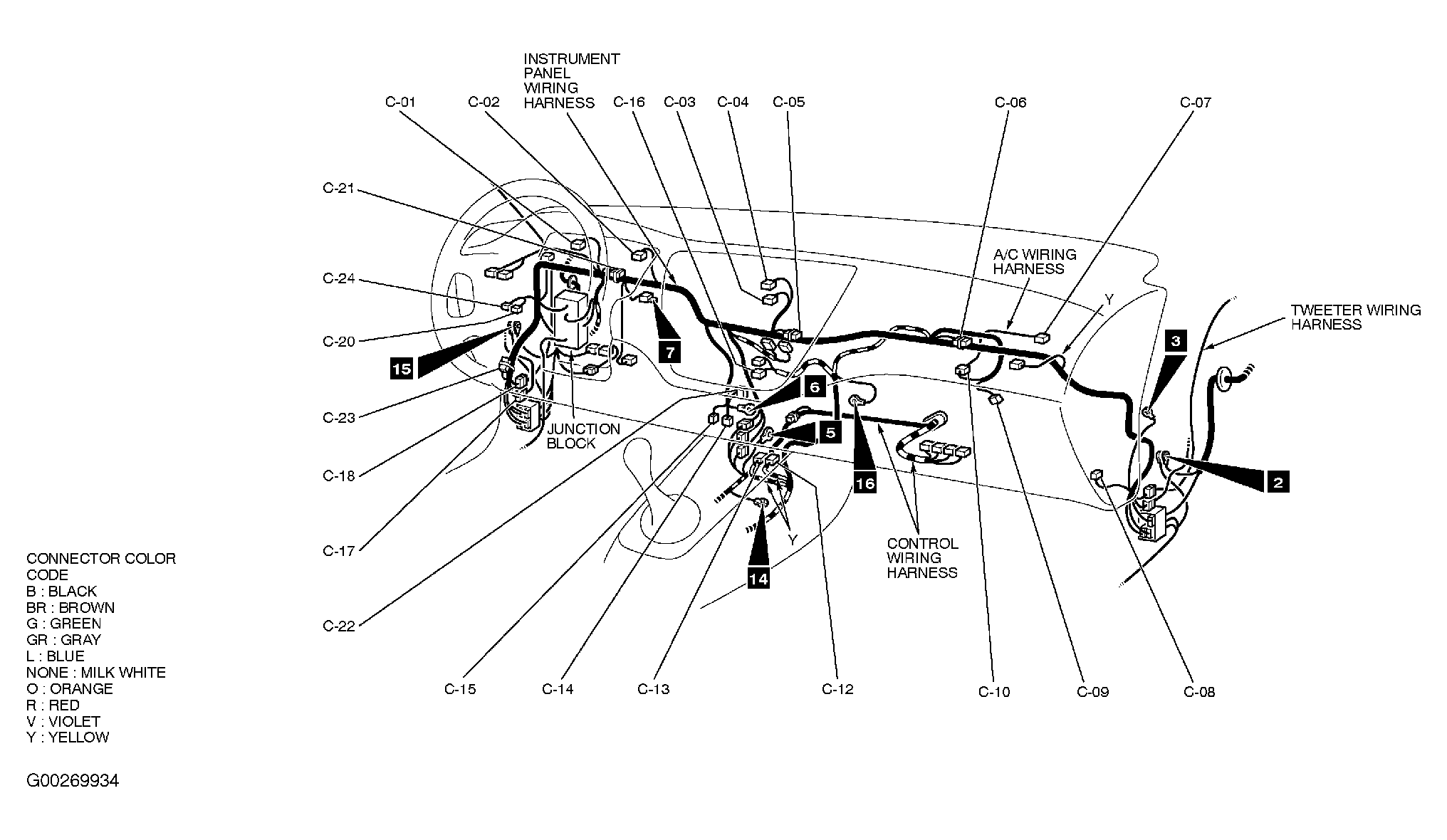

Fig 67: Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

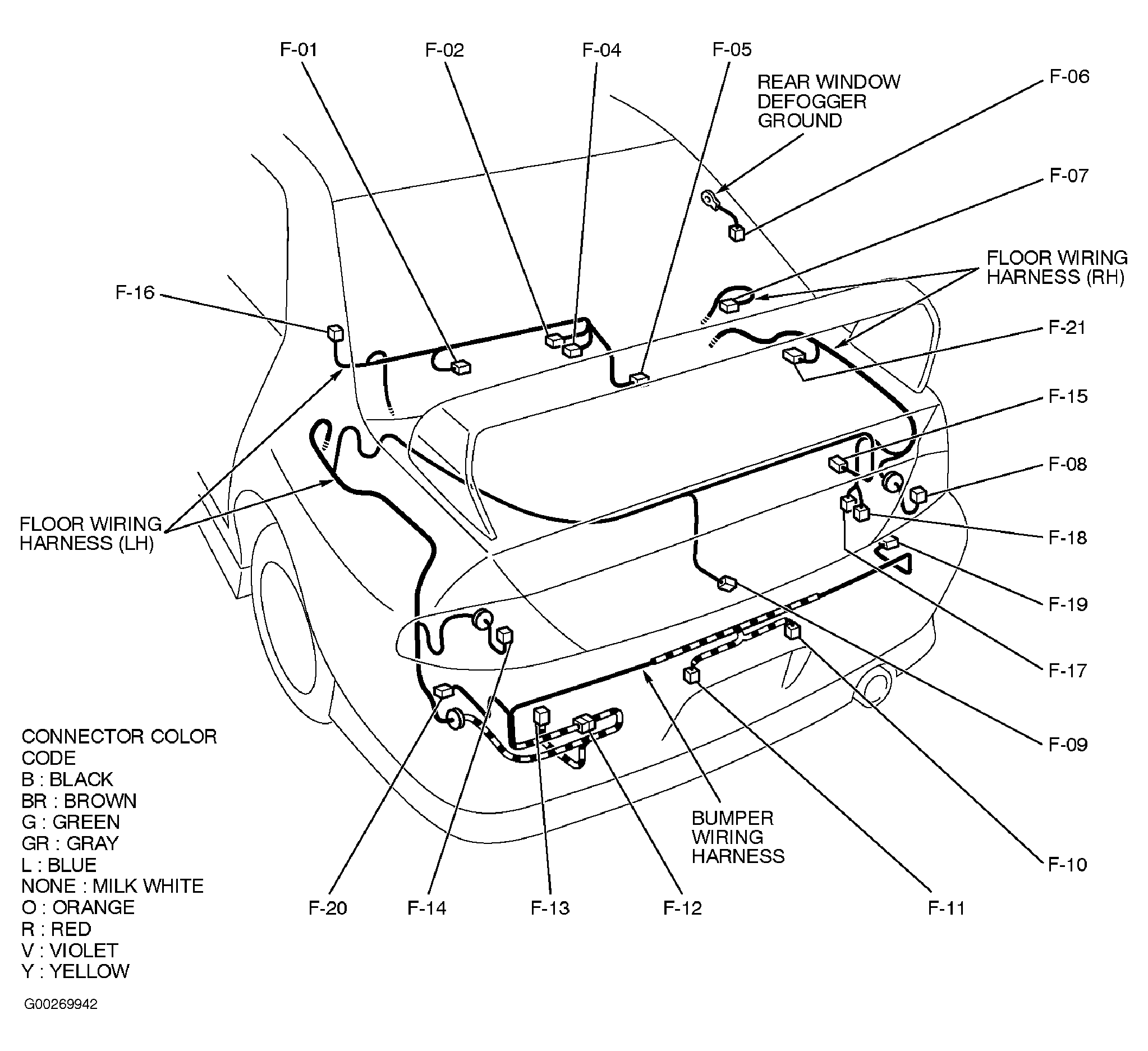

Fig 68: Luggage Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

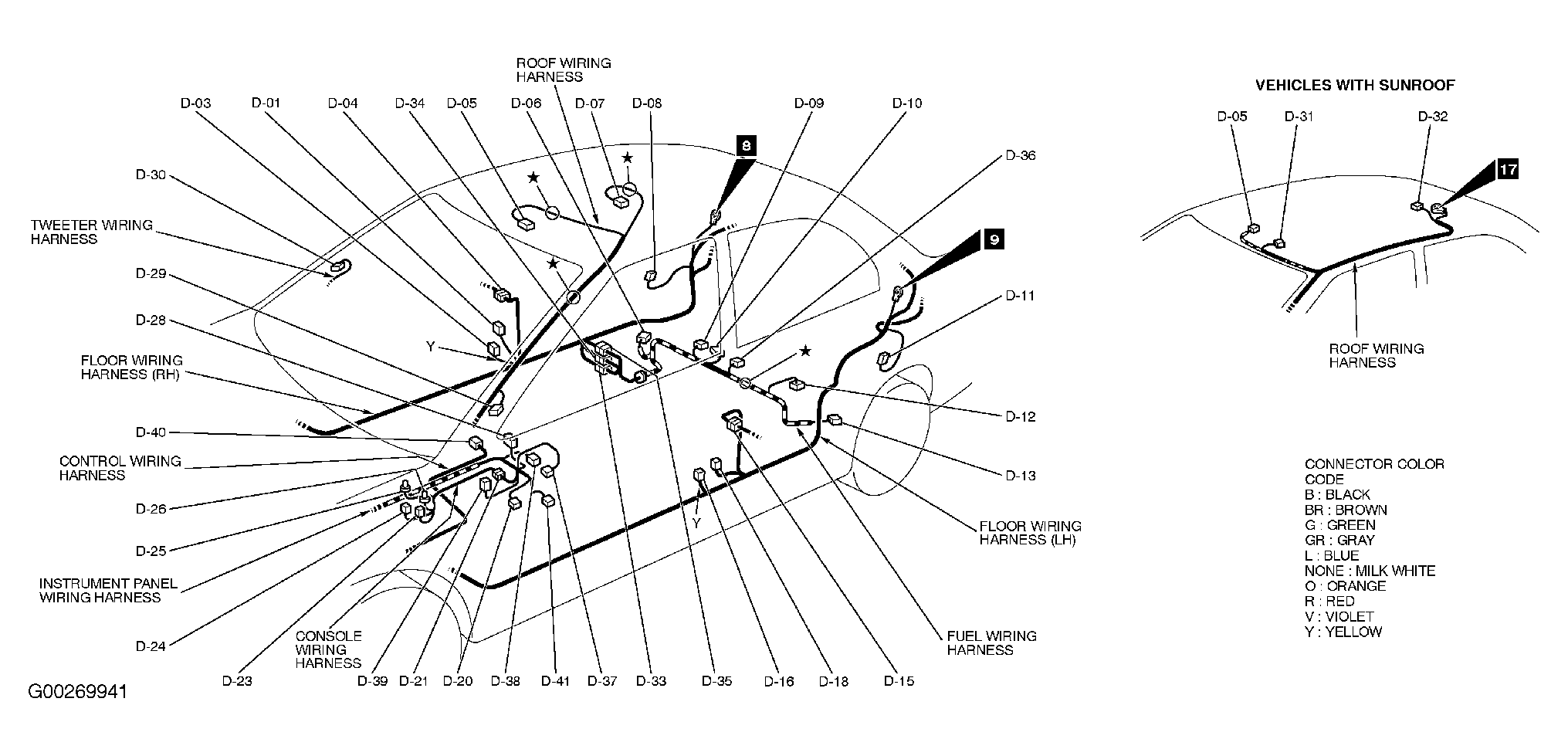

Fig 69: Floor & Roof
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

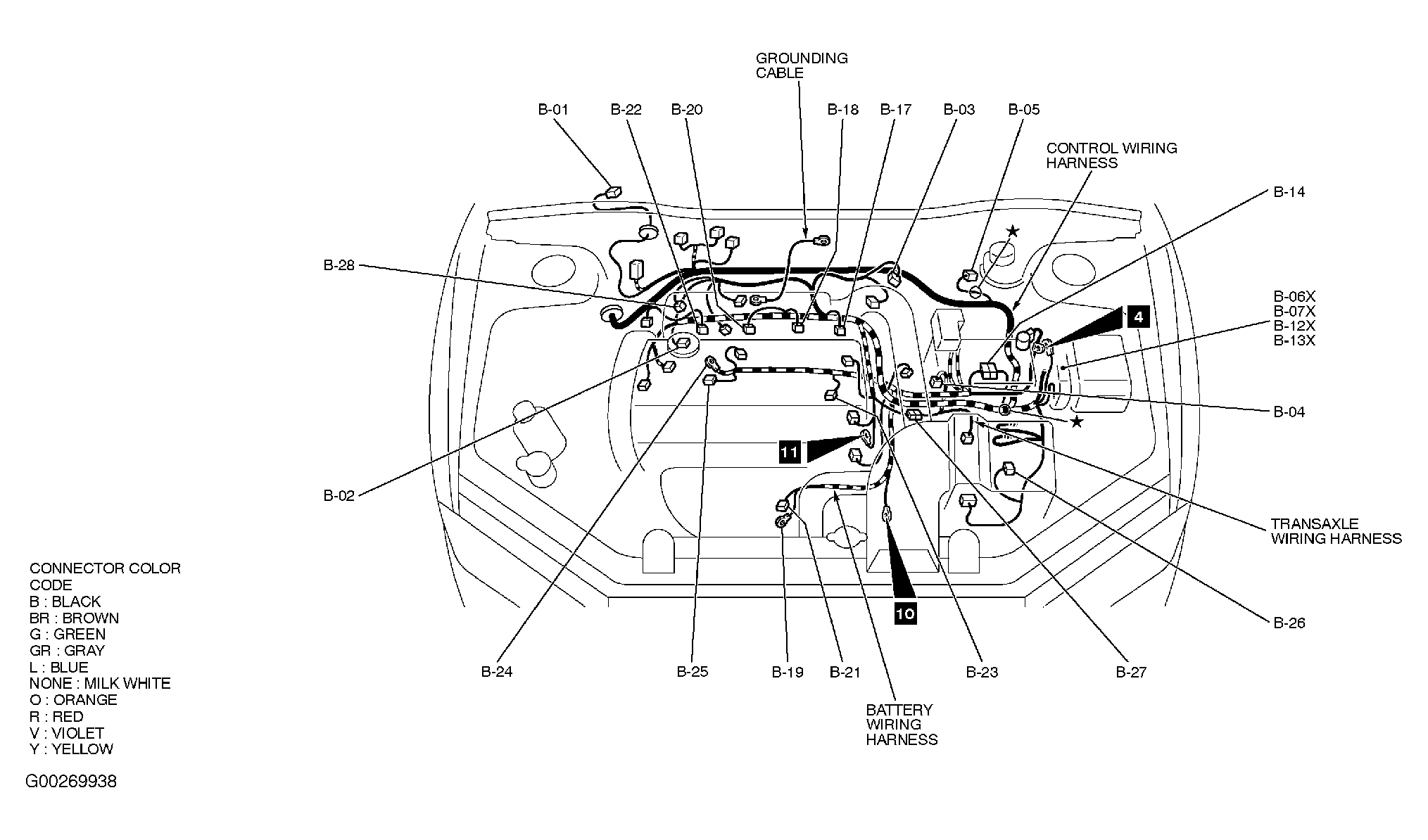

Fig 70: Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 71: Engine & Transaxle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 72: Engine & Transaxle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

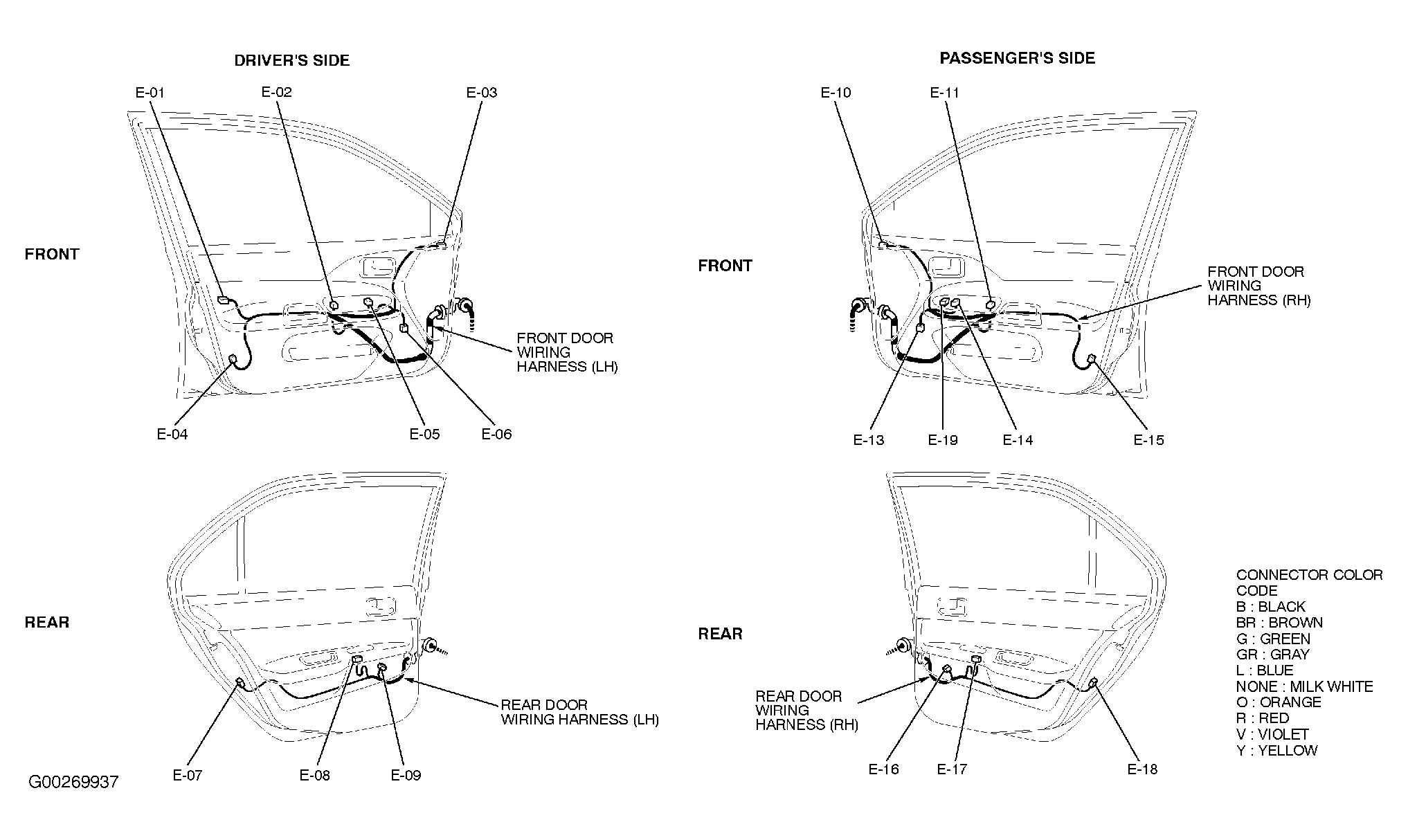

Fig 73: Door
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

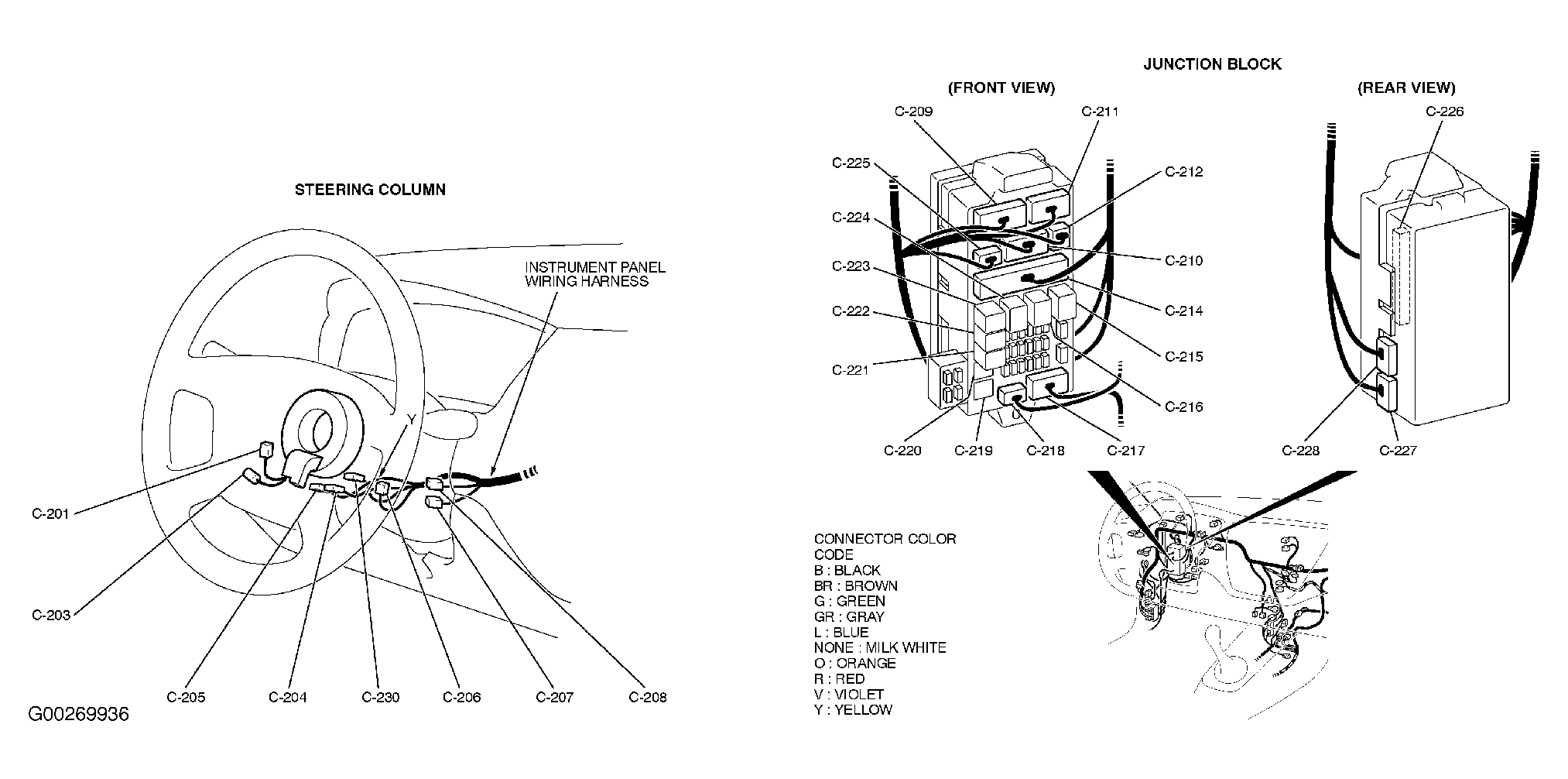

Fig 74: Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

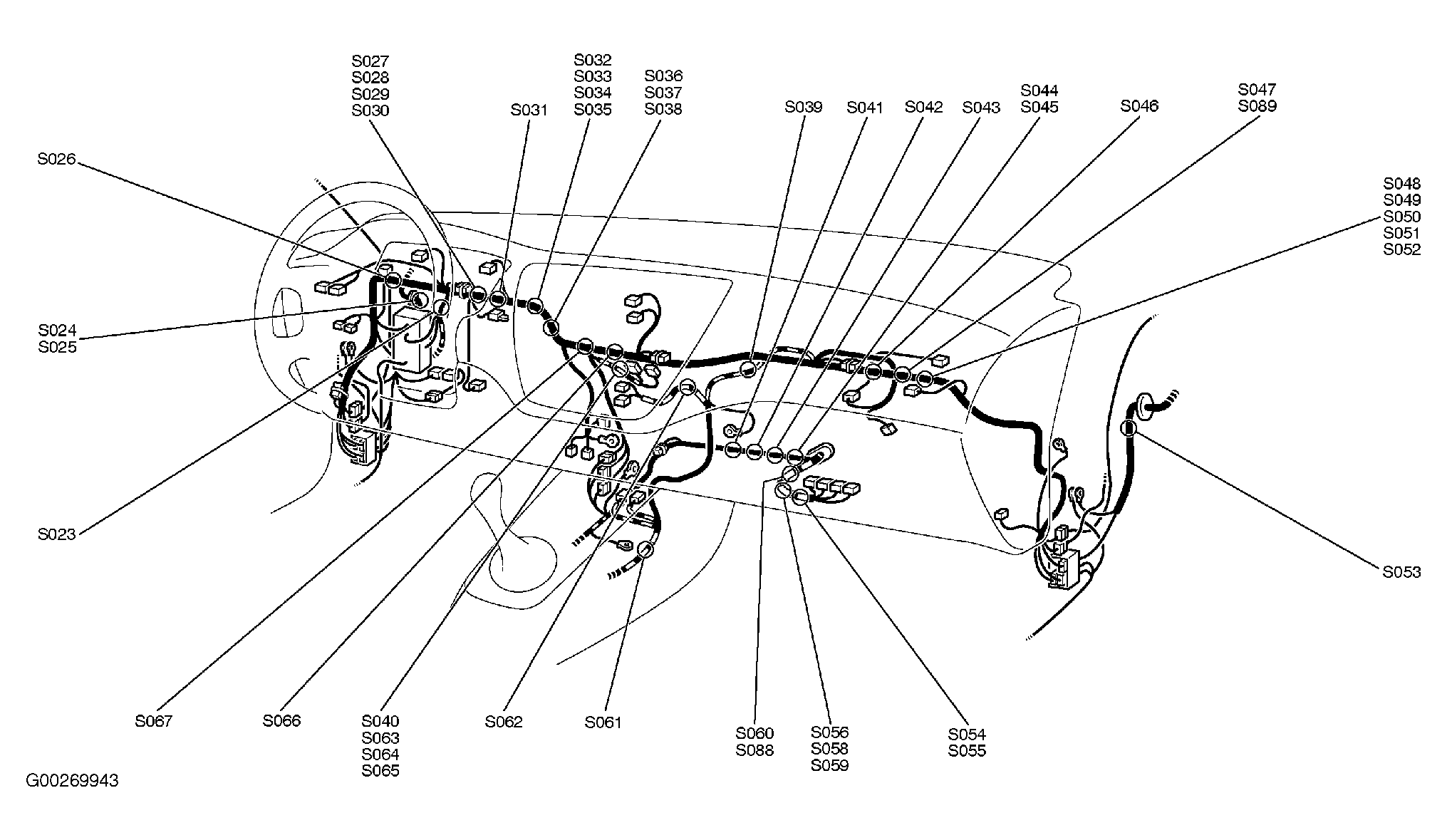

Fig 75: Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 76: Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
