Data Link Connector: Wiring Diagram
NOTE:
For references to "PG-Power" in wiring diagrams, see
POWER DISTRIBUTION
in SYSTEM WIRING DIAGRAMS.

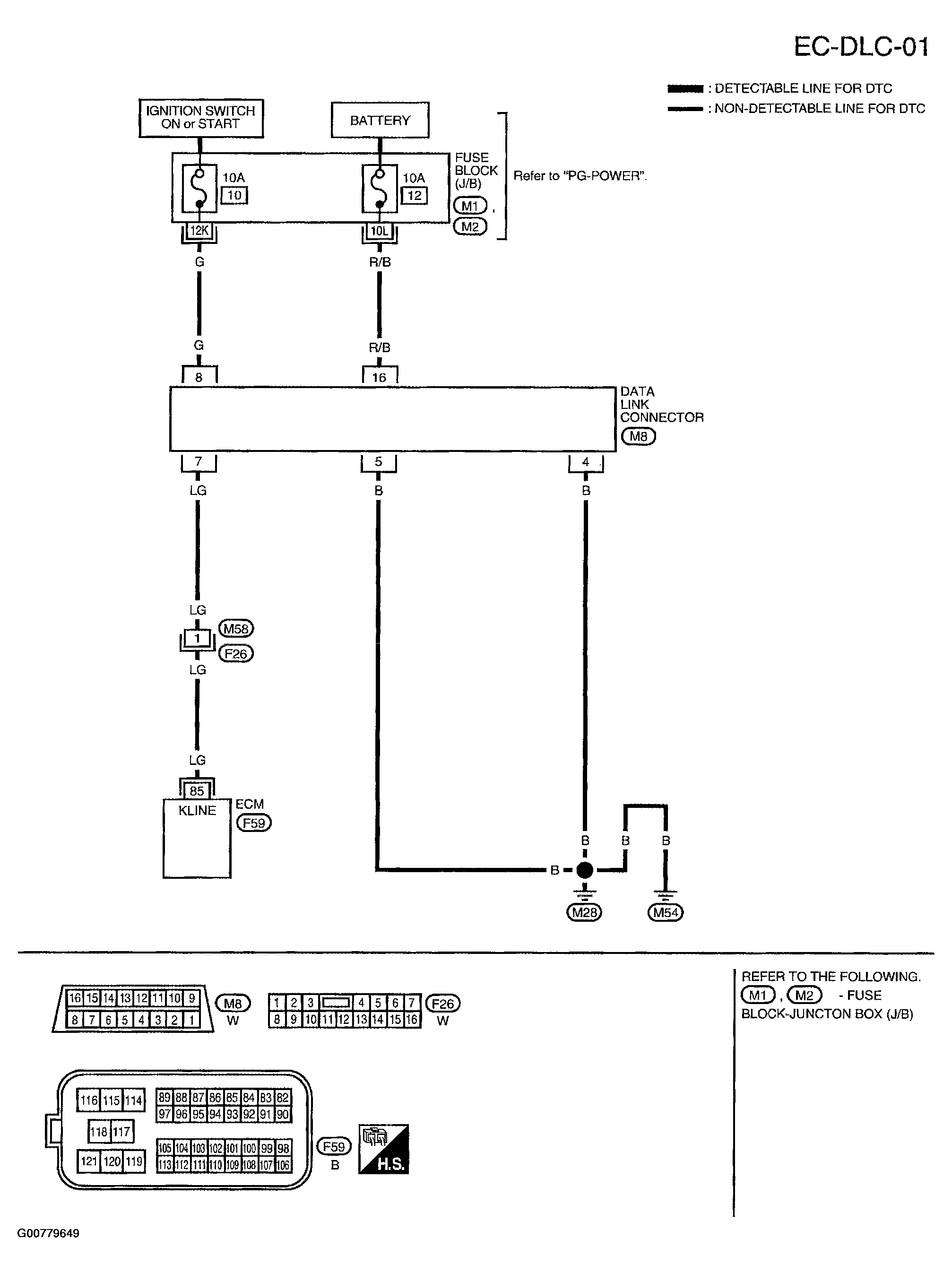

Fig 1: Data Link Connector Wiring Diagram (1 Of 2)
Courtesy of NISSAN MOTOR CO., U.S.A.

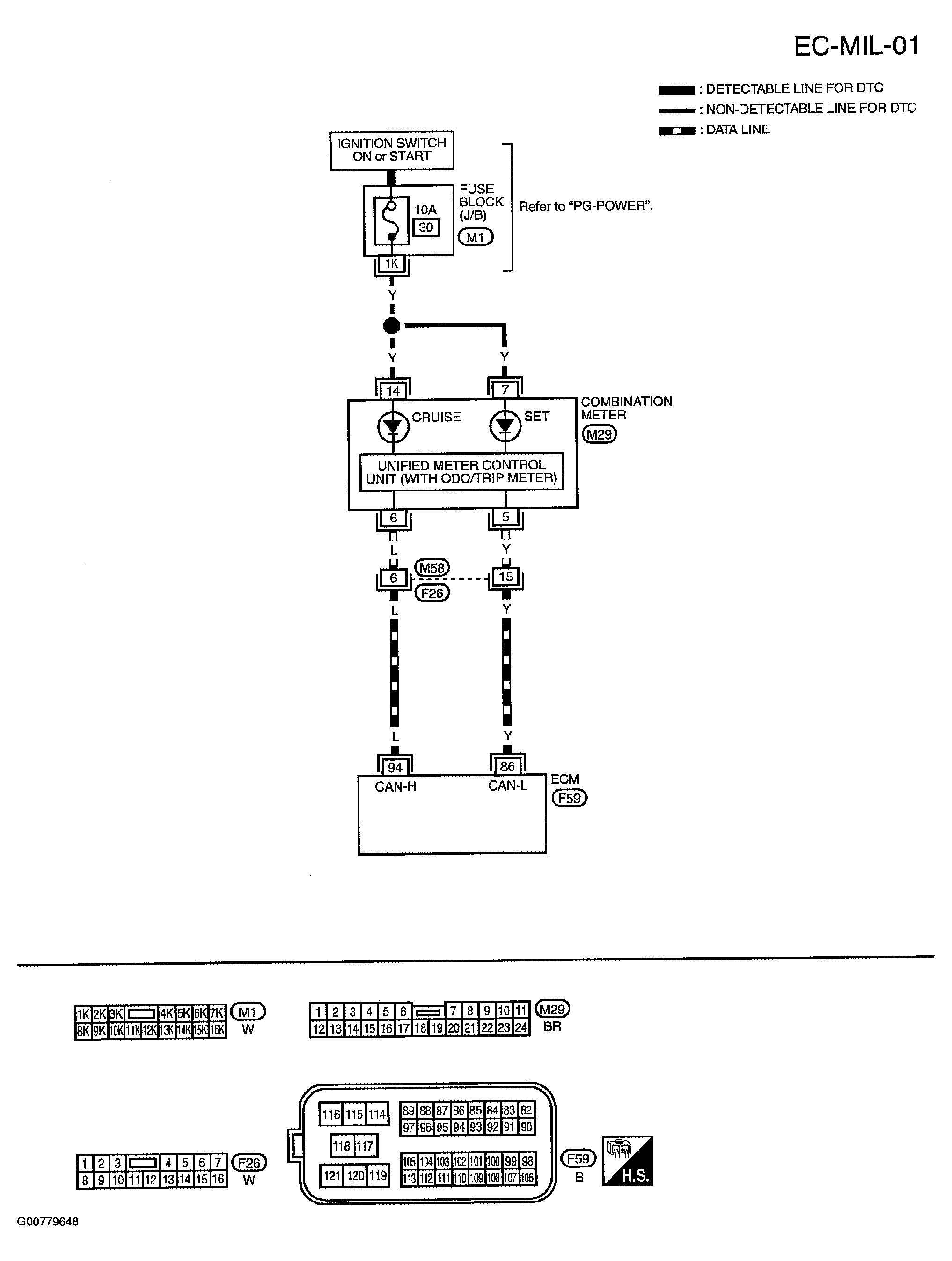

Fig 2: Data Link Connector Wiring Diagram (2 Of 2)
Courtesy of NISSAN MOTOR CO., U.S.A.
