CAN Communication Line Check
WARNING: This page is about a different car, the 2003 Nissan Murano. However, it is still accessible from the selected car via links, so may be relevant.
- CHECK MONITOR DESCRIPTION
- Start display control unit self-diagnosis. Refer to "SELF-DIAGNOSIS MODE (DCU) ".

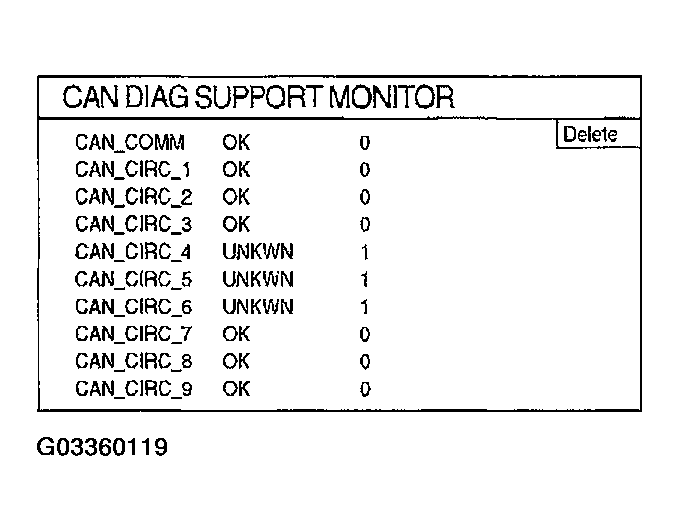

- Select "CAN DIAG SUPPORT MONITOR". Refer to "CAN DIAG SUPPORT MONITOR
". DISPLAY CONTROL UNIT SELF-DIAGNOSIS CHART
Item Content Error counter (Reference value) Normal condition Error (Example) CANCOMM OK NG 0-50 CAN_CIRC_1 OK UNKWN 0-50 CAN_CIRC_2 OK UNKWN 0-50 CAN_CIRC_3 OK UNKWN 0-50 CAN_CIRC_4 OK UNKWN 0-50 CAN_CIRC_5 OK UNKWN 0-50 CAN_CIRC_6 OK UNKWN 0-50 CAN_CIRC_7 OK UNKWN 0-50 CAN_CIRC_8 OK UNKWN 0-50 CAN_CIRC_9 OK UNKWN 0-50 - Record each item display description (OK/NG/UKNWN) displayed on the following CAN DIAG SUPPORT MONITOR Check Sheet.
CAN DIAG SUPPORT MONITOR Check Sheet
CAN DIAG SUPPORT MONITOR CHECK SHEETDiagnosis item Screen display Diagnosis item Screen display CANCOMM OK NG CAN_CIRC_5 OK UNKWN CAN_CIRC_1 OK UNKWN CAN_CIRC_6 OK UNKWN CAN_CIRC_2 OK UNKWN CAN_CIRC_7 OK UNKWN CAN_CIRC_3 OK UNKWN CAN_CIRC_8 OK UNKWN CAN_CIRC_4 OK UNKWN CAN_CIRC_9 OK UNKWN - : After filling in CAN DIAG SUPPORT MONITOR Check Sheet, GO TO PRECAUTIONS WHEN USING CONSULT-II .
