Electrical Component Locator: Motors
MOTORS LOCATION
| Component | Location |
|---|---|
| A/C-Heater Blower Motor | At right side of firewall in engine compartment. |
| Brake Reservoir Pump Motor (Wagon models only) | Attached to bottom of master cylinder. See Figure. |
| Electric Fuel Pump (4.3L) | On top of fuel tank. |

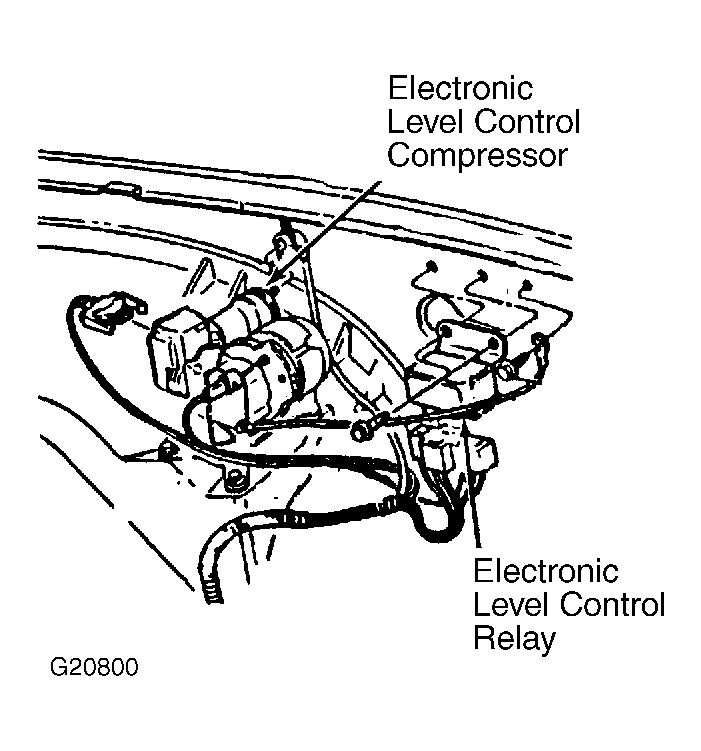

| Elect. Level Control Compressor | On front side of left front fender panel. See Figure. |

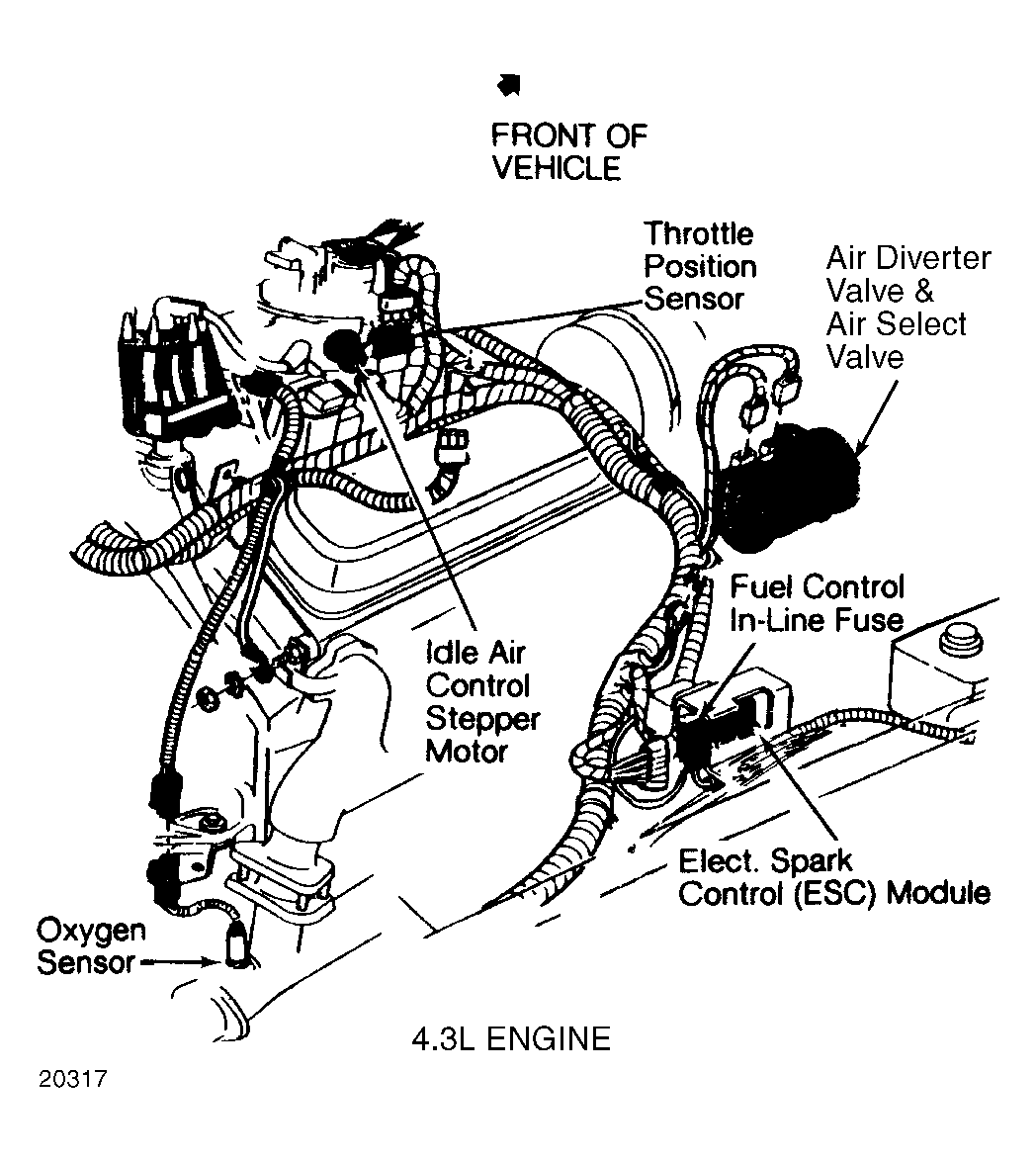

| Idle Air Control Stepper Motor (4.3L) | On right rear of throttle body. See Figure. |
| Power Antenna Motor | Inside rear portion of right front fender. |
| Power Door Lock Motors | In lower rear portion of each door (tailgate upper right corner). |
| Power Seat Motors | Under each seat. |
| Power Seat Recliner Motors | Under inner side of seat back. |
| Power Window Motors | One in lower front of each door (inside left center of tailgate). |
| Sun Roof Motor | In center of windshield header area. |
| Wiper/Washer Motor Assembly | On center of firewall, in engine compartment. See Figure. |
