Steering Column Collapse Measurements

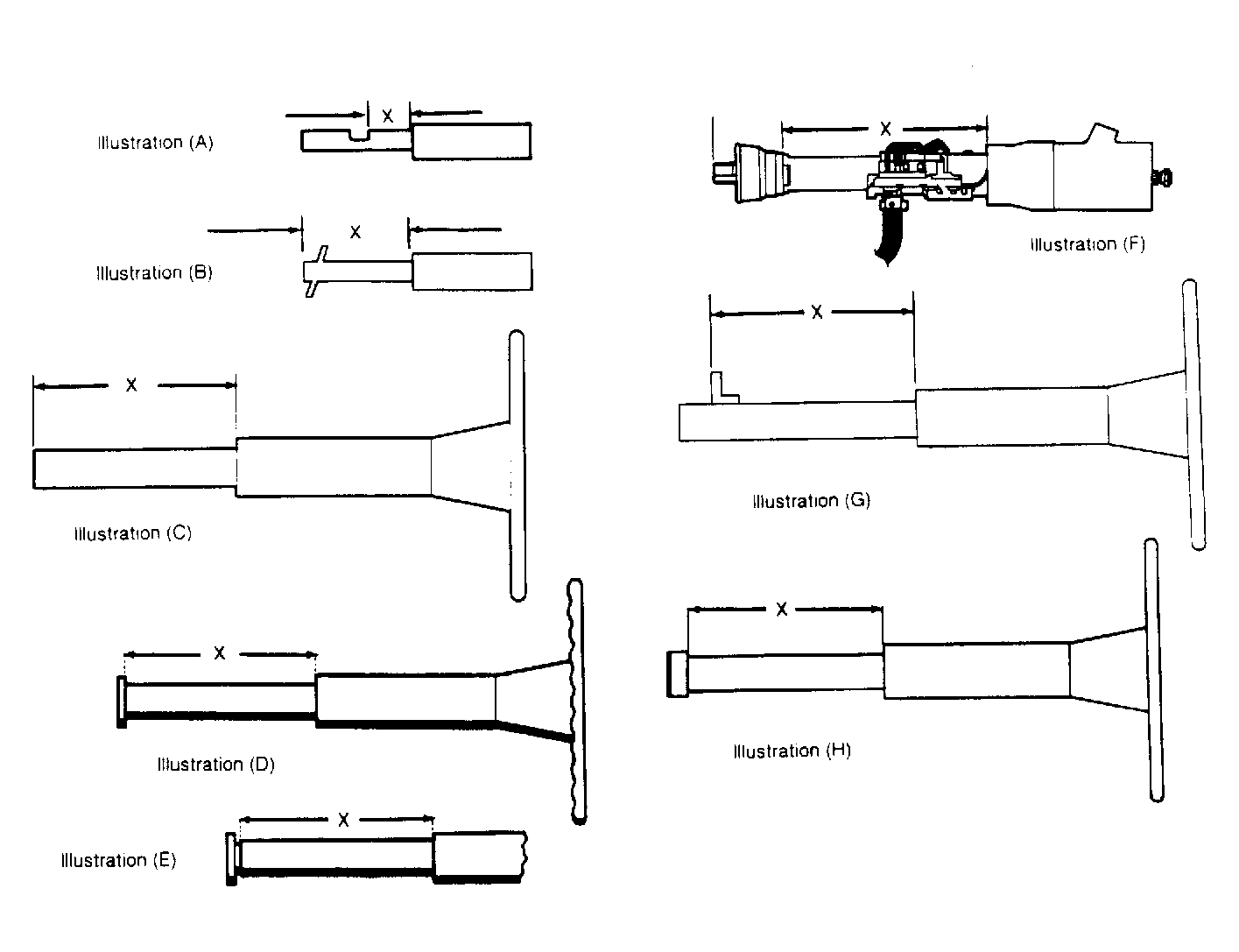

STEERING COLUMN COLLAPSE MEASUREMENTS (STANDARD COLUMN)
| Body | (1) In. (mm) | ||
|---|---|---|---|
| "A" Body | (D) 5-5 3/32 (127-129) | ||
| "B" Body | (A) 3 1/2 (89.35) | ||
| "C" Body | (A) 3 1/2 (89.35) | ||
| "D" Body | (A) 4 1/64 (102) | ||
| "F" Body | (B) 7 15/64 (184) | ||
| "H" Body | (D) 7 17/64 (184.6) | ||
| "J" Body | (E) 5 1/32-5 1/8 (128-130) | ||
| "K" Body | (F) 5 15/64 (133) | ||
| "L" Body | (D) 5 19/64 (134.6) | ||
| "N" Body Column Shift | (D) 4 15/32-4 17/32 (114-116) | ||
| "N" Body Floor Shift | (E) 5 5/32 (127-129) | ||
| "W" Body | (H) 4 1/16 (103.2) | ||
| "Y" Body | (C) 5 43/64 (144) | ||
|
|||
STEERING COLUMN COLLAPSE MEASUREMENTS (TILT COLUMN)
| Body | (1) In. (mm) | ||
|---|---|---|---|
| "A" Body | (D) 5 1/32-5 1/8 (128-130) | ||
| "B" Body Tilt | (A) 4 1/64 (102) | ||
| "B" Body Telescopic | (A) 3 3/8 (85.47) | ||
| "C" Body | (A) 4 1/64 (102) | ||
| "D" Body | (A) 4 1/64 (102) | ||
| "E" Body (Eldorado) | (F) 5 15/64 (133) | ||
| "E" Body (Toronado Column Shift) | (D) 4 13/16 (123) | ||
| "E" Body (Toronado Floor Shift) | (D) 4 13/16 (123) | ||
| "E" Body (Riviera) | (D) 5 25/64-5 15/32 (137-139) | ||
|
|||
NOTE:
The STEERING COLUMN COLLAPSE MEASUREMENTS tables refer to the letter designation of the body series. See MODEL IDENTIFICATION
table for proper identification.
MODEL IDENTIFICATION
| Body Type & GM Division | Model Name | |
|---|---|---|
| "A" Body | ||
| Buick | Century | |
| Chevrolet | Celebrity | |
| Oldsmobile | Cutlass Ciera & Cutlass Cruiser Wagon | |
| Pontiac | 6000 | |
| "B" Body | ||
| Buick | Estate Wagon | |
| Chevrolet | Caprice | |
| Oldsmobile | Custom Cruiser | |
| "C" Body | ||
| Buick | Electra & Park Avenue | |
| Cadillac | DeVille & Fleetwood | |
| Oldsmobile | Ninety-Eight | |
| Pontiac | Touring Sedan | |
| "D" Body (Cadillac) | Brougham | |
| "E" Body | ||
| Buick | Reatta & Riviera | |
| Cadillac | Eldorado | |
| Oldsmobile | Toronado & Trofeo | |
| "F" Body | ||
| Chevrolet | Camaro | |
| Pontiac | Firebird | |
| "H" Body | ||
| Buick | LeSabre | |
| Pontiac | Bonneville | |
| Oldsmobile | Delta 88 | |
| "J" Body | ||
| Chevrolet | Cavalier | |
| Pontiac | Sunbird | |
| "K" Body (Cadillac) | Seville | |
| "L" Body (Chevrolet) | Beretta & Corsica | |
| "N" Body | ||
| Buick | Skylark | |
| Oldsmobile | Cutlass Calais | |
| Pontiac | Grand Am | |
| "W" Body | ||
| Buick | Regal | |
| Chevrolet | Lumina | |
| Oldsmobile | Cutlass Supreme | |
| Pontiac | Grand Prix | |
| "Y" Body (Chevrolet) | Corvette | |
