Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location |
|---|---|

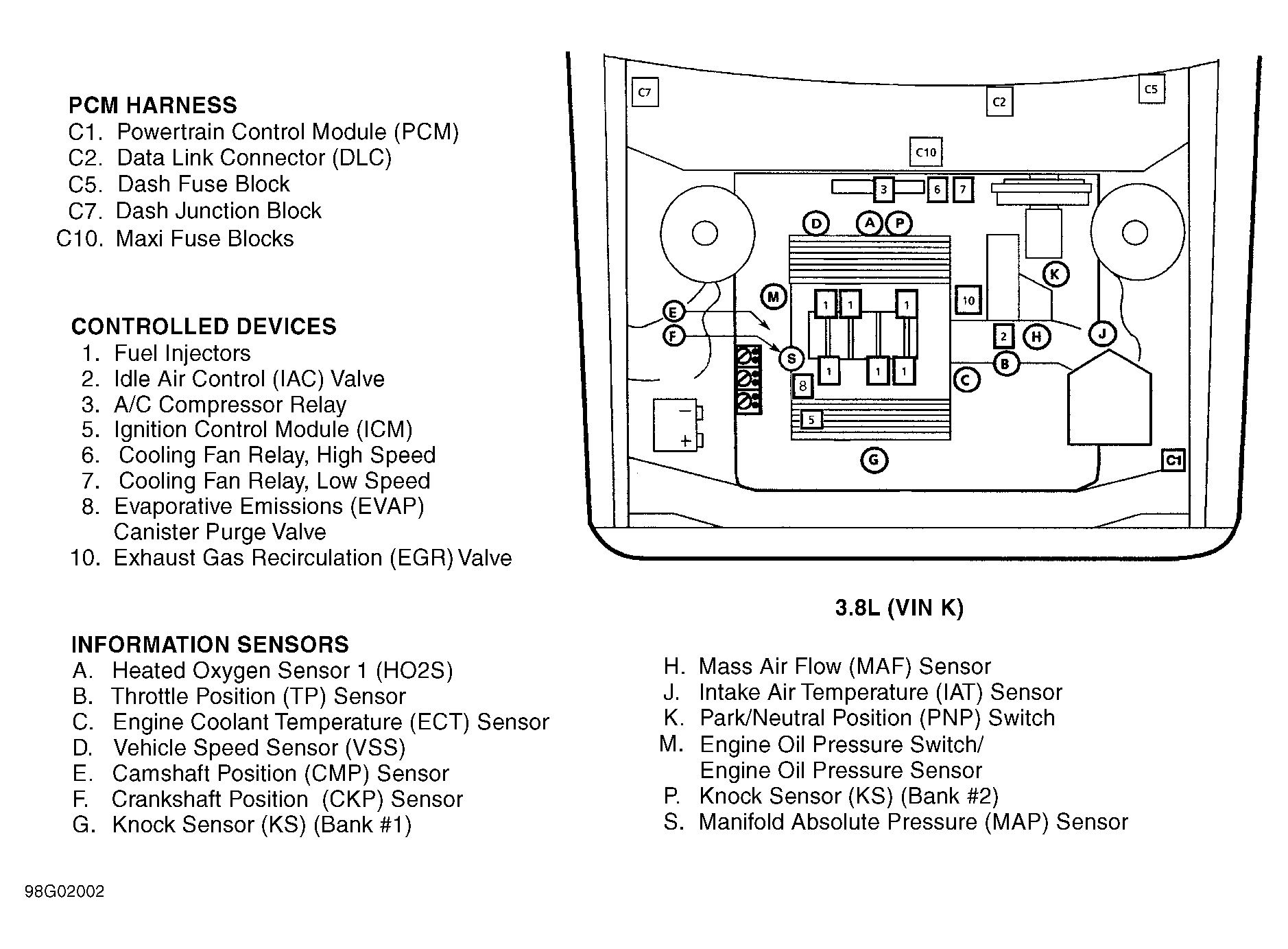

| Dash Fuse Block (3.8L VIN K) | Behind left side of dash, on dash panel sound insulator. See Figure . |

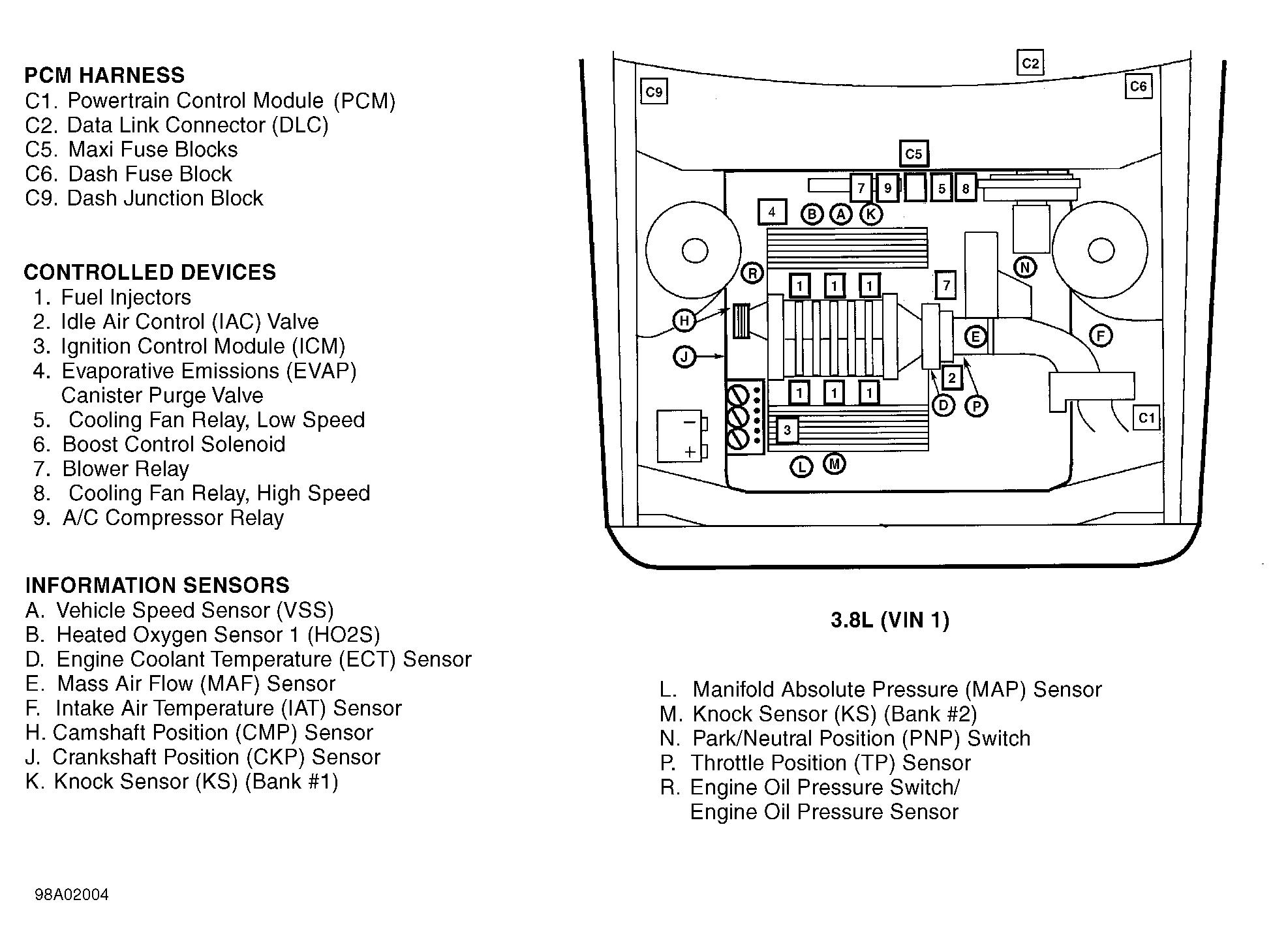

| Dash Fuse Block (3.8L VIN 1) | Behind left side of dash, on dash panel sound insulator. See Figure . |
| Dash Junction Block (3.8L VIN K) | Behind right side of dash. See Figure . |
| Dash Junction Block (3.8L VIN 1) | Behind right side of dash. See Figure . |
| Diode, A/C Compressor Clutch | On wiring harness, near A/C compressor. |
| Diode, Brake Warning | Behind left side of dash, near dash fuse block. |
| Maxi Fuse Block, Left/Right (2) (3.8L VIN K) | On center rear of engine compartment, near firewall. See Figure . |
| Maxi Fuse Block, Left/Right (2) (3.8L VIN 1) | On center rear of engine compartment, near firewall. See Figure . |
