Steering Mounted Controls Assembly



Secondary/Configurable Control Connector End Views

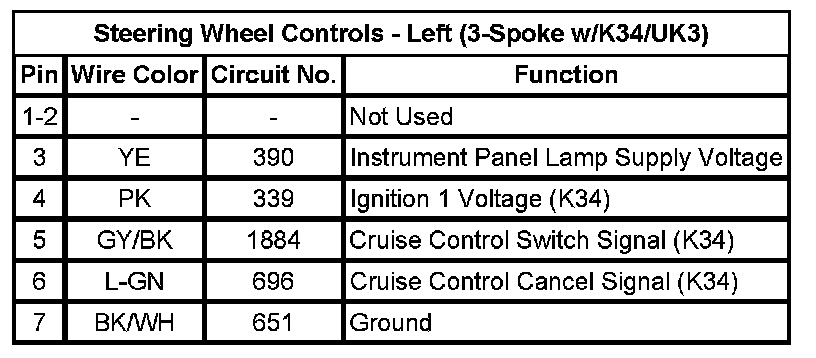

Steering Wheel Controls - Left (3-Spoke w/K34/UK3)

Steering Wheel Controls - Left:

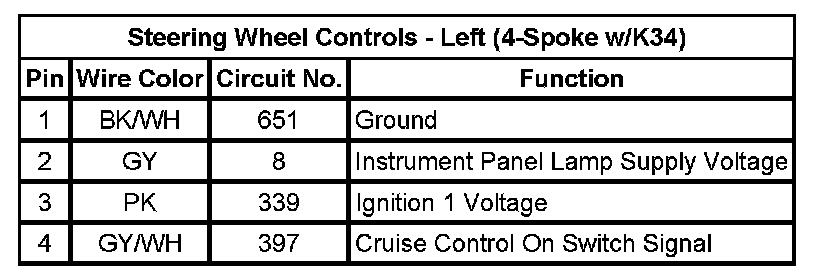

Steering Wheel Controls - Left (4-Spoke w/K34)

Steering Wheel Controls - Right (UK3):

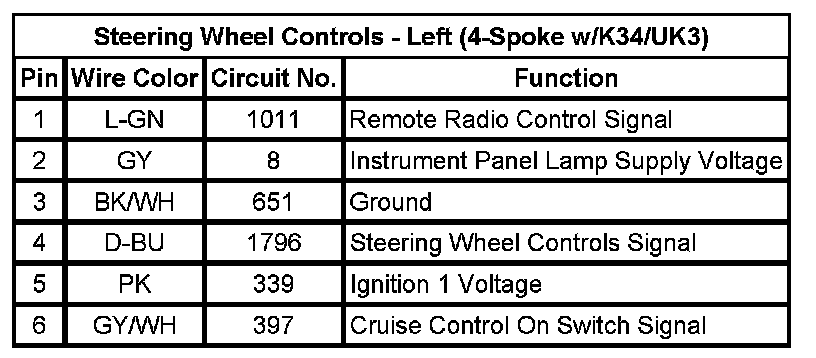

Steering Wheel Controls - Left (4-Spoke w/K34/UK3)

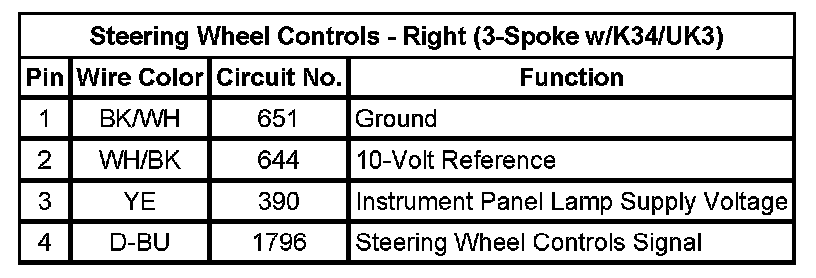

Steering Wheel Controls - Right (3-Spoke w/K34/UK3)

Steering Wheel Controls - Right (UK3):

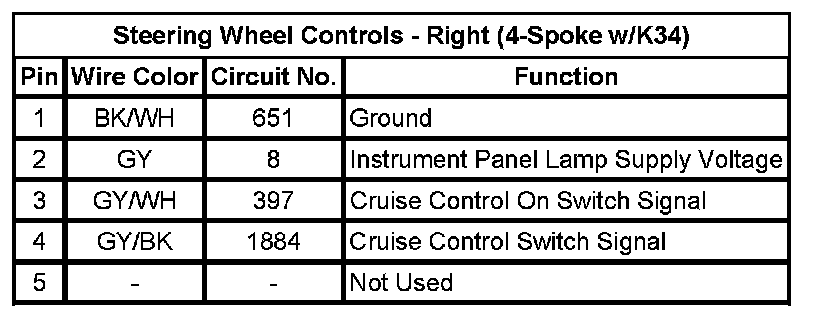

Steering Wheel Controls - Right (4-Spoke w/K34)

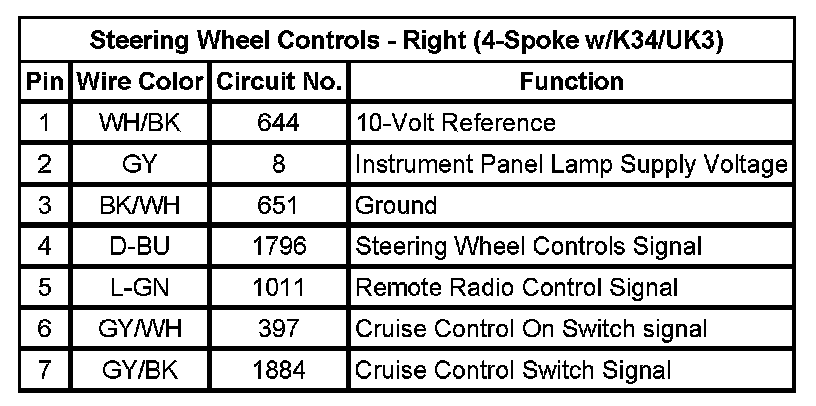

Steering Wheel Controls - Right (4-Spoke w/K34/UK3)

Steering Wheel Controls - Left:
