Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|

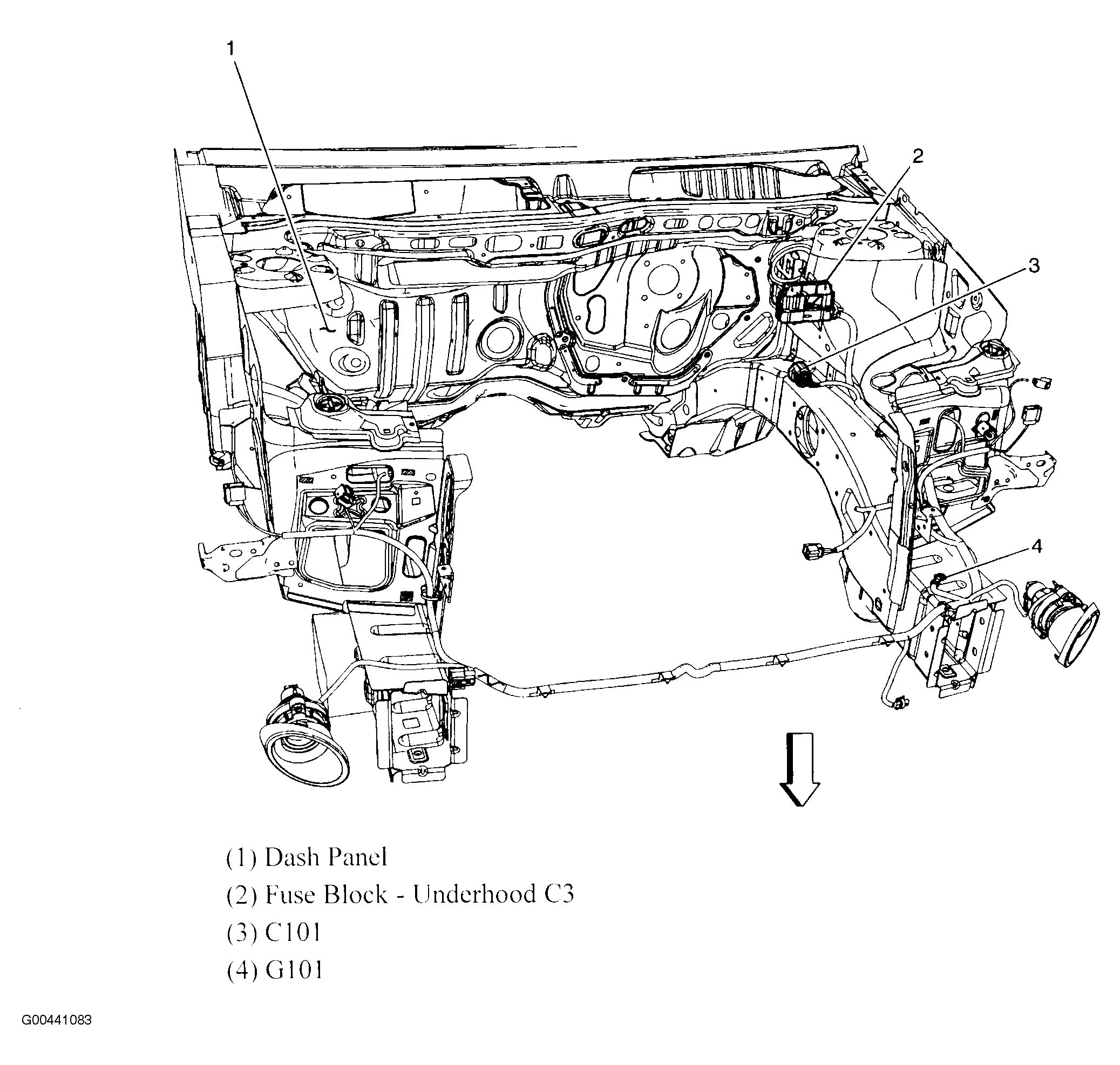

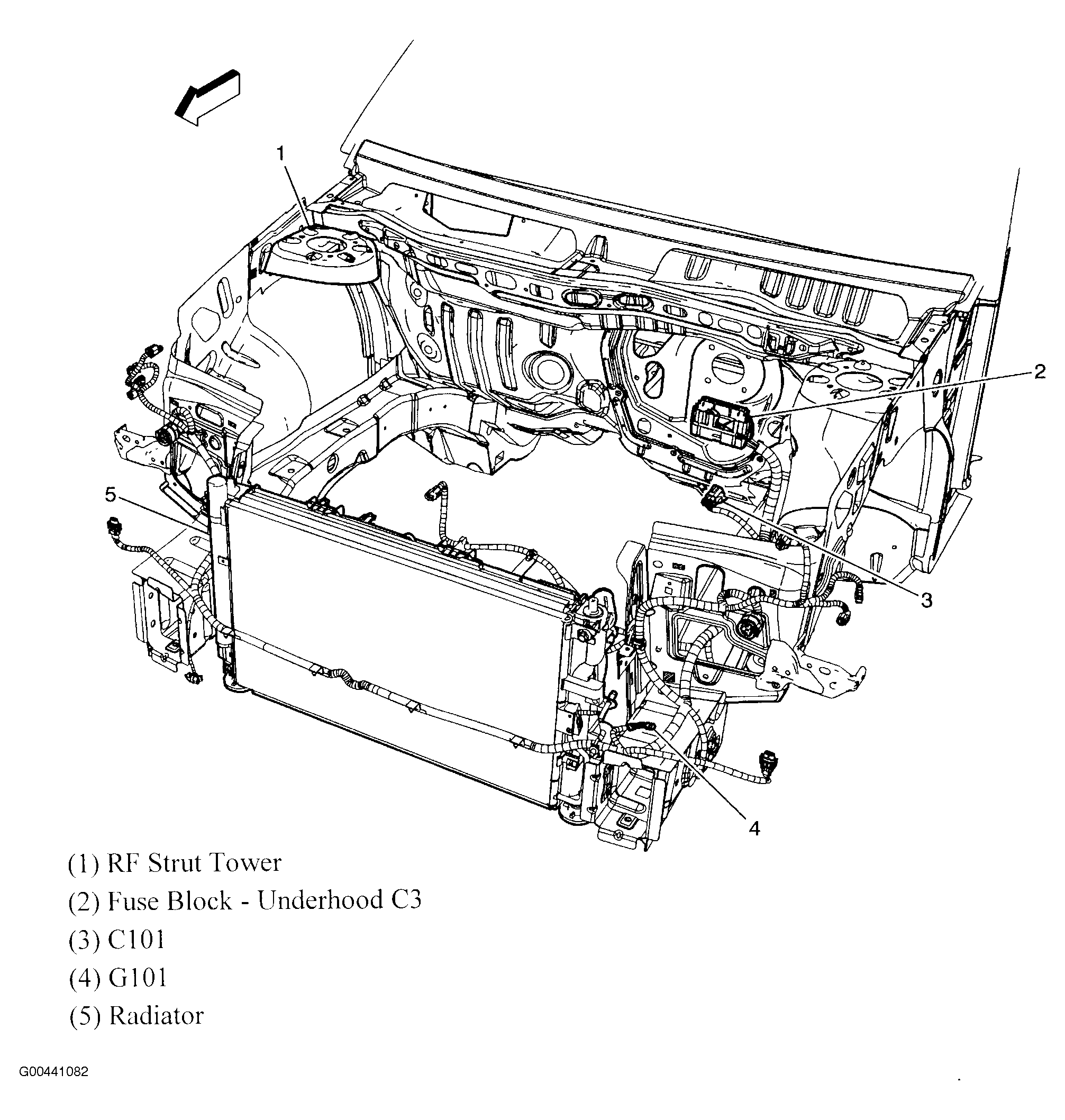

| C101 (Chevy) (Dark Gray, 8 Pin) | Under underhood fuse block. See Figure. |
| C101 (Pontiac) (Dark Gray, 8 Pin) | Under underhood fuse block. See Figure. |

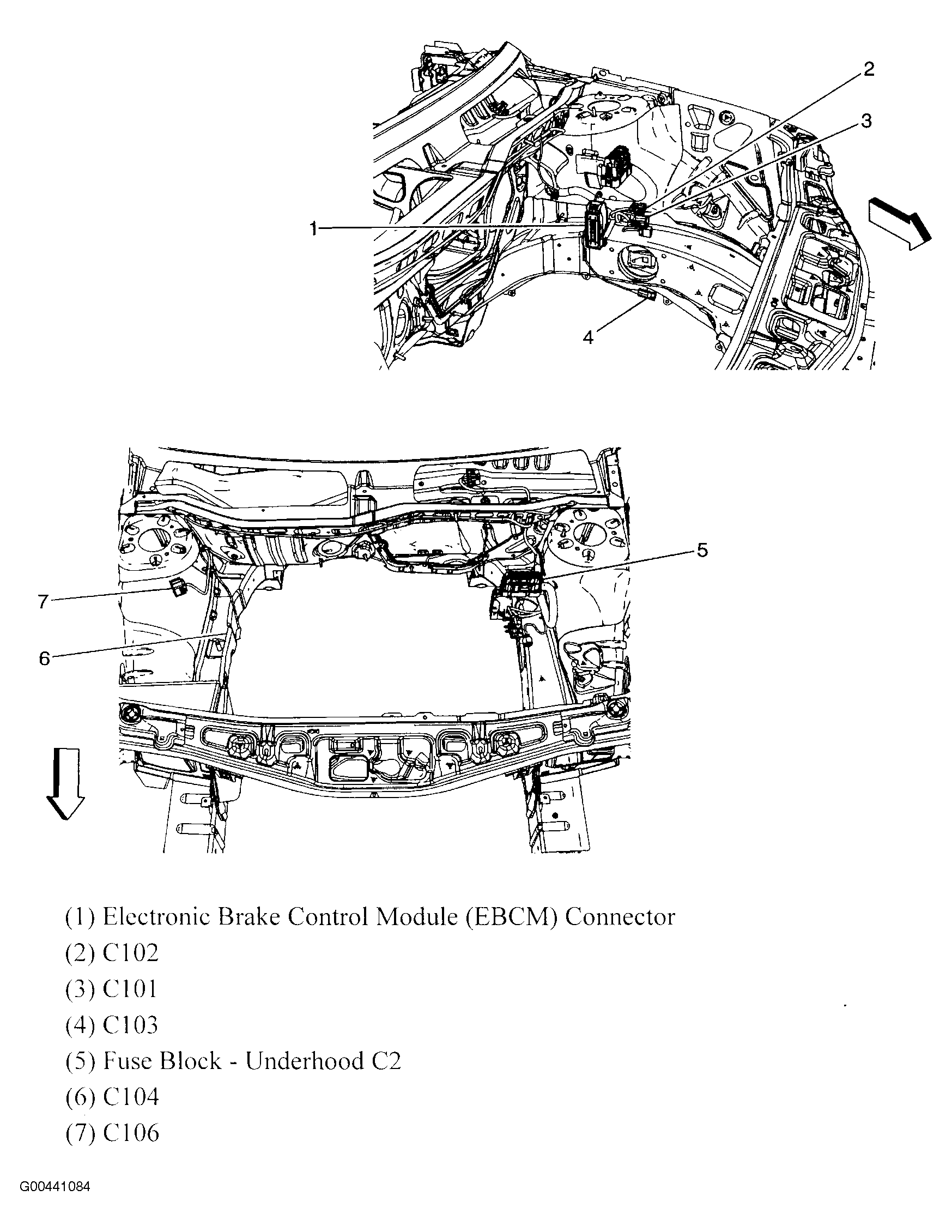

| C102 (Black, 2 Pin) | At left side of engine compartment, under underhood fuse block. See Figure. |
| C103 (Black, 2 Pin) | Near left front wheel opening. See Figure. |
| C104 (Black, 2 Pin) | Near right front wheel opening. See Figure. |

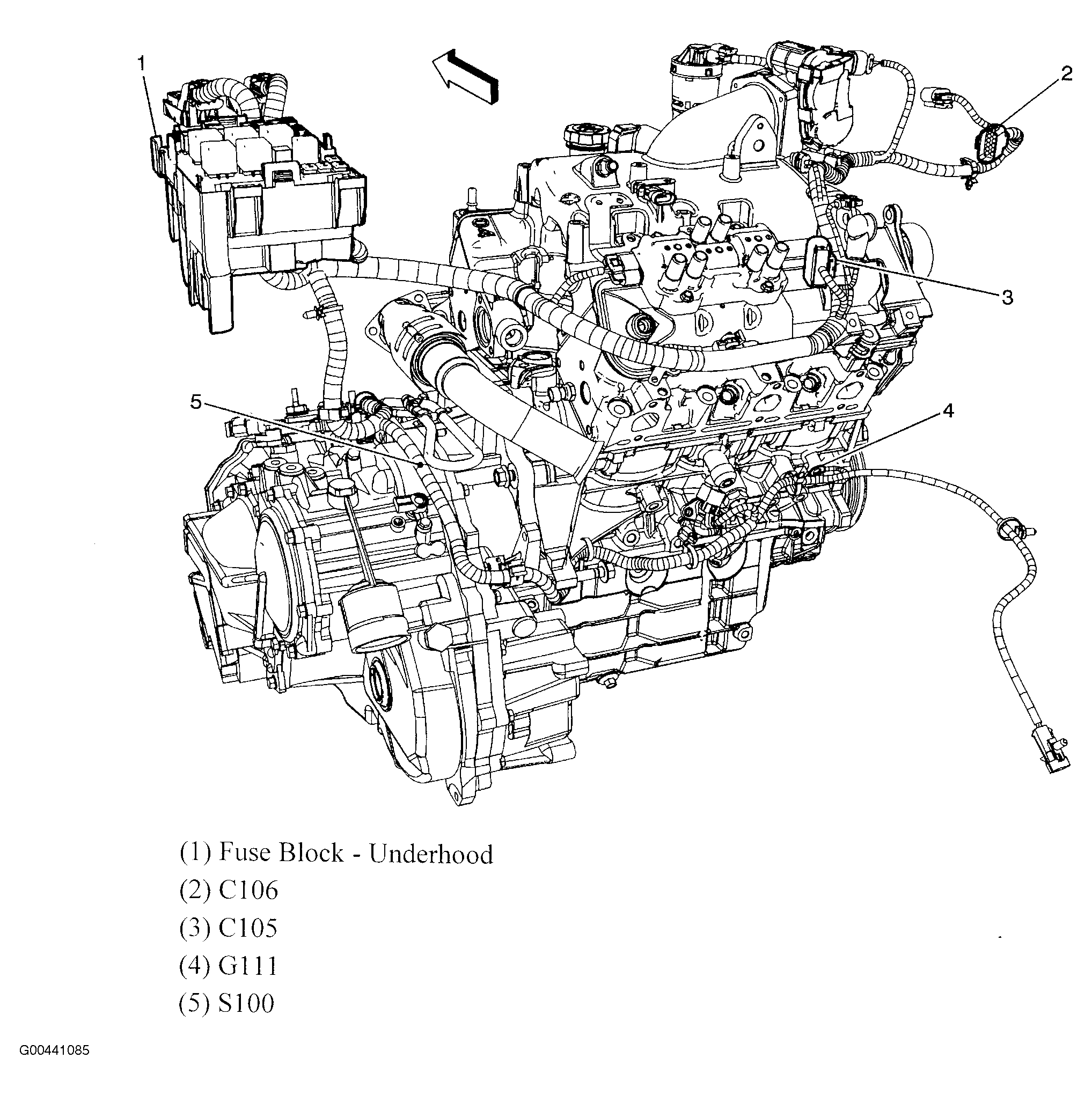

| C105 (Black, 16 Pin) | Right side of engine. See Figure. |
| C106 (Black, 12 Pin) | At right rear of engine compartment. See Figure. |
| C204 (yellow, 4 Pin) | Behind left kick panel. See Figure. |
| C206 (Light Gray, 26 Pin) | Behind right side of kick panel. See Figure. |
| C207 (Light Gray, 6 Pin) | Center of dash. See Figure. |
| C210 (Light Gray, 26 Pin) | Behind left side of kick panel. See Figure. |
| C214 (Yellow, 4 Pin) | Right of HVAC control module. See Figure. |
| C216 (Black, 16 Pin) | Right side of dash, near blower motor. See Figure. |
| C218 (Yellow, 4 Pin) | Behind right side kick panel. See Figure. |
| C219 (White, 3 Pin) | Behind right kick panel. See Figure. |
| C226 (White, 6 Pin) | Left front side of console, on shifter. See Figure. |
| C275 (Yellow, 4 Pin) | Left side of steering column. |
| C276 (Black, 10 Pin) | Left side of steering column. |
| C277 (Black, 10 Pin) | In steering wheel, behind inflatable restraint steering wheel module. |

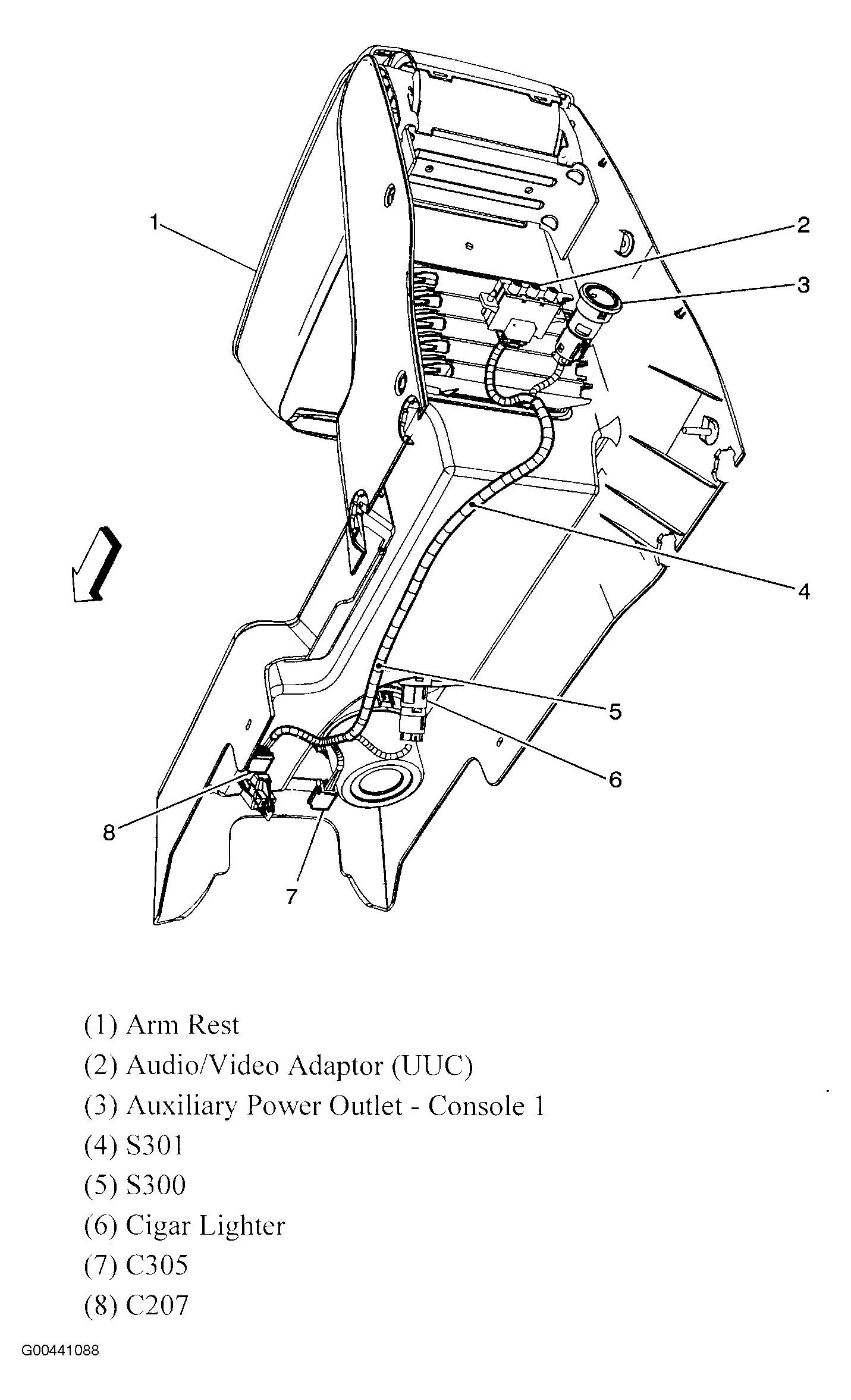

| C305 (Light Gray, 2 Pin) | In front console, by auxiliary power outlet. See Figure. |
| C308 (W/ Heated Front Seats) (Black, 8 Pin) | Under driver seat. See Figure. |
| C308 (W/O Heated Front Seat) (Black, 4 Pin) | Under driver seat. See Figure. |
| C311 (Black, 4 Pin) | Front center of headliner, near sunshade. See Figure. |
| C312 (Black, 4 Pin) | Under driver seat. See Figure. |
| C400 (Black, 10 Pin) | Attached to right underside of rear cradle. See Figure. |
| C401 (White, 6 Pin) | Top of left "D" pillar. See Figure. |
| C403 (Light Gray, 6 Pin) | Near left taillamp assembly. |
| C404 (Light Gray, 6 Pin) | Near right taillamp assembly. |
| C405 (Natural, 6 Pin) | Top of left "D" pillar. See Figure. |
| C406 (Black, 10 Pin) | Right rear of fuel tank. |
| C409 (Black, 4 Pin) | At base of left "D" pillar. See Figure. |
| C410 (Black, 4 Pin) | Under center rear of vehicle. See Figure. |
| C412 (Brown, 16 Pin) | Top of right "D" pillar. See Figure. |
| C414 (Natural, 2 Pin) | Top of right rear "D" pillar. See Figure. |
| C415 (Light Gray, 8 Pin) | Center of right "D" pillar. |
| C417 (Light Gray, 6 Pin) | Top of right "D" pillar. |
| C420 (Yellow, 2 Pin) | In body harness, to left inflatable restraint roof rail harness. See Figure. |
| C421 (Yellow, 2 Pin) | In body harness, to right inflatable restraint roof rail harness. See Figure. |
| C422 (Light Gray, 6 Pin) | In right "D" pillar. See Figure. |
| C500 (White, 28 Pin) | Between left front door hinges. See Figure. |
| C600 (White, 28 Pin) | Between right front door hinges. See Figure. |
| C700 (White, 21 Pin) | Between left rear door hinges. See Figure. |
| C800 (White, 21 Pin) | Between right rear door hinges. See Figure. |
| C902 (White, 6 Pin) | Top left corner of liftgate. See Figure. |
| C906 (Black, 6 Pin) | At top left corner of liftgate. See Figure. |
| C907 (Natural, 2 Pin) | Middle of liftgate, by license plate. See Figure. |
| C908 (Natural, 2 Pin) | Middle of liftgate, by license plate. See Figure. |
| C911 (Gray, 2 Pin) | Inside liftgate, near center of roof. |
