Power Steering Control Module (PSCM) C3
Power Steering Control Module (PSCM) C3 Connector Parts Information
Connector Part Information
|
Terminal Part Information
|

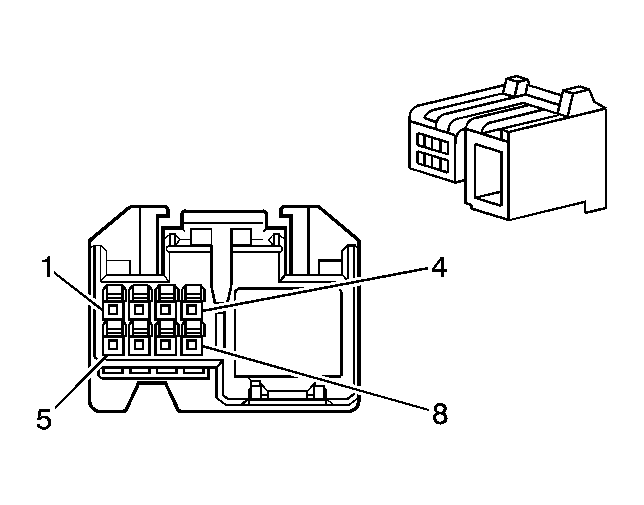

Power Steering Control Module (PSCM) C3 Connector Terminal Identification
| Pin | Wire Color | Circuit No. | Function |
|---|---|---|---|
| 1 | RD | - | Torque Sensor GND |
| 2 | WH | - | Torque Sensor Exciting GND |
| 3 | - | - | Not Used |
| 4 | D-GN | - | Torque Sensor Exciting |
| 5 | L-BU | - | Torque Sensor Output Shaft Side COS |
| 6 | YE | - | Torque Sensor Output Shaft Side SN |
| 7 | BK | - | Torque Sensor Input Shaft Side COS |
| 8 | PK | - | Torque Sensor Input Shaft Side SN |
